兖州煤业公司济宁二号煤矿矿井无线通信系统技术规格书济宁二号煤矿2008年11月一、总则卖方应仔细阅读此规范书文件，卖方所提供的产品的技术规范应满足本规范书的所有要求，卖方也可建议与满足此技术规范书产品类似的产品，但必须提供与技术规范偏差的细节。

买方不准备对与现行标准和规范相应的所有技术要求作出规范，卖方应提供先进可靠、灵活和经济的无线通信系统和高质量的满足规范及井下使用标准要求的设备和配件，所提供的设备必须是全新的。

1）本设备技术规范书适用于济宁二号煤矿矿井无线通信系统的功能设计、结构、性能等方面的技术要求。

2)本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和煤矿井下安全使用的各项标准与要求的优质产品。

3）卖方所提供的无线设备均应符合当地无线电管理委员会的各项要求，使用频段应为无委会许可的免费频段，如果卖方提供的系统需要从无委会办理频段使用手续，由卖方负责办理，费用由卖方支付，支付年限不得少于五年。

4)如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求，如有异议，应在报价书中以“对规范书的意见和同规范书的差异”为标题加以详细描述。

5）本设备技术规范书经买、卖双方确认后作为签定合同的技术附件，与合同正文具有同等的法律效力。

6）本设备技术规范书未尽事宜，由买卖双方协商确定。

二、工程概况2.1 矿井简介济宁二号煤矿位于济东煤田北部，其煤炭质量与兖州煤田相类似。

1989年开始兴建，1997年开始商业生产，设计年生产能力为400万吨。

济二煤矿主采煤层若干部分合并为一层，平均厚度为6.78米，其余部分分为两个分层，上分层平均厚度为2.1米，下分层平均厚度为4.68米。

截至2004年12月31日，该矿已探明及推定总储量约为4.32亿吨。

2.2 工程要求济宁二号煤矿现有华为C&C08程控交换机和哈里斯调度交换机各1套，分别为矿井提供行政通信和调度通信，矿井还未形成工业以太环网，但以太网的建设已列入2009年技术改造计划。

第二章 WIFI矿用无线通讯系统一、综述针对矿区信息化建设需求，我公司根据多项技术对比论证结果，以及现场实地勘察，研制了基于统一标准的工业以太网结构的通讯系统。

本系统以光纤有线网络为骨干，以无线网络为延伸，在井下设立若干基站，通过无线通信手段，从而实现生产调度管理及信息交流等功能。

并为实现位置监测与管理、数字化视频监控以及各种井下传感器数据的统一采集与综合处理，提供了一个共用的平台，为实现语音、定位、视频、数据的多网合一，以及生产调度、应急救援、安全监控与督察提供了良好的应用基础。

1 目的利用无线通讯手段，实现井下手机之间以及与地面各类终端，包括办公电话、手机、小灵通等之间的通信需求。

在实现基本语音业务的同时，为视频、数据及其它可拓展业务提供可复用平台，极大提高工作效率，改善生产安全环境，真正的实现一次性投资多种应用同时实现。

2设计原则根据煤矿的现场实际情况，对整个煤矿工业以太网络进行全面规划，总体设计以高新技术为主，本着“力求保证系统先进、实用、安全、可靠、经济、易扩展、易维护和高性价比”的原则。

2.1 先进性充分考虑电子信息技术的突飞猛进发展趋势，采用国内外成熟的技术，起点要高，在技术上具有一定的超前性，保证通讯、调度、监控系统建立在同一个先进的网络化平台上，智能化程度高。

2.2 实用性以实用为主，在工程设计和实现的过程中，始终要把使用单位的实际需求放在首位，做到灵活、好用。

充分分析通讯、调度、视频监控系统的需求及使用环境情况，采用优质设备，满足安防要求，保证操作方便耐久实用。

2.3 扩展性系统可集中管理、监控，分散控制，总体结构具有较强兼容性和可扩展性，既便于系统的充实、完善、改进和提高，又便于设备的更新、换代。

2.4 经济性系统优化设计，子系统具有标准化、模块化，在实现先进性和保证可靠性的前提下，达到较优的性能价格比；二、系统特点及优势本系统是专门针对煤炭行业矿区通信现状及固有特点而设计的一套完整的集成通讯、调度、监控一体化系统。

WiFi 通讯技术在煤矿井下的应用著者姓名：___________指导教师：___________日期：___________WiFi 通讯技术在煤矿井下的应用摘要：WiFi技术应用到煤矿井下是一种新的解决矿井无线通讯方案，其主要是发展一种低成本的无线网络，在煤矿有较好的发展前景，文章着重介绍WiFi通讯技术的特点和 WiFi技术如何应用于煤矿井下，实现安全生产及有线、无线结合的信息传递。

井下通讯系统是煤矿安全防护及生产调度必不可少的设施，目前我国井下主要通汛为有线方式。

由于井下环境差，巷道分布多，干扰信号源多，对无线的发展障碍多，但随着技术发展，近年泄漏技术、小灵通术、无线对讲技术及WiFi技术相继用于煤矿井下。

关键字：WIFI 通信技术无线射频矿井通讯前言由于煤炭矿井生产环境的特殊性，井下作业对生产管理有非常高的实时性要求，作为生产管理人员、电机车司机、皮带维护工和其它流动人员应能够与生产调度室及时取得联系，将生产一线的各种情况上报，实现统一指挥统～调度。

虽然煤炭企业对生产安全都非常重视，但事故的发生是不确定性的，事故发生后必须依据当时情况，采取果断措施进行处理，对井下人员进行紧急抢救。

但井上对井下人员的监控由于受各种条件的限制还很不完善，对于井下人员的情况不能及时反映，导致事故发生时，不能及时、准确的得到井下人员的信息，无法做出正确的决策，以致会造成抢险不及时，有可能贻误对生命的抢救。

因而对于现代化的各煤炭企业，实现下井作业人员与调度管理员的实时通讯，使井上人员及时掌握井下人员的动态分布及作业情况，开发建设煤矿井下无线调度通信系统已成为各煤炭企业实现煤炭安全生产调度和保障生产人员安全的迫切需要。

由于煤矿井下的特殊性，制约了井下无线通信系统的发展，我国井下无线通信系统一直主要靠引进吸收国外的相关技术，但随着近年来地面无线技术的快速发展以及我国科技研发的不断投入，新型的无线技术越来越多的服务于煤矿井下。

wifi网络通讯技术在煤矿井下的应用摘要：WiFi通讯技术在煤矿井下的应用，不仅能在很大程度上保证井下工作人员的人身安全，还能有效地保证煤矿井下的正常通信、大大提高煤矿井下作业的效率和质量。

因此，对WiFi通讯技术在煤矿井下的应用进行研究具有十分深刻的现实意义。

关键词：WiFi；通讯技术；煤矿井下作业；应用优势中图分类号：TD65 文献标识码：A1 引言随着我国经济的迅猛发展以及科学技术水平的不断提升，WiFi通讯技术得到了突飞猛进的发展，并被广泛应用于社会生产和生活的方方面面，同时，WiFi通讯技术也为我国煤矿业数字化建设的进一步发展提供了良好的契机。

众所周知，煤矿井下工作环境复杂且恶劣，WiFi通讯技术可以改善井下通信条件，为井下工作人员提供安全保障。

因此，我们应当对WiFi通讯技术在煤矿井下的应用予以高度的重视。

2 WiFi通讯技术在煤矿井下应用的优势1)成本低。

煤矿井下作业应用WiFi通讯技术时，只需要安装若干个无线网络节点便可覆盖较大面积的煤矿周边区域的信号，相对于传统的局域网布局而言，省略了众多的布线环节。

一方面节约了材料成本，另一方面也节约了人力成本。

2)传输速率快。

煤矿井下作业应用WiFi通讯技术，在信号稳定的情况下，WiFi的最高传输速率可达到100Mbps，即使是在有磁场干扰或信号较弱的环境下，我们通过调整WiFi的射频，也能保证WiFi通讯技术的传输速率在10Mbps以上。

这是WiFi通讯技术在煤矿井下作业应用的一个明显的优势，该优势有效地提高了煤矿井下作业的质量和效率。

3)无线信号的覆盖面积大。

一般而言，传统的蓝牙连接技术能覆盖半径15m左右的范围，而WiFi通讯技术的覆盖面积是蓝牙技术的10倍以上，一些增强型的WiFi，其信号甚至能覆盖400m半径范围。

这大大满足了煤矿井下作业对无线信号覆盖面积的需求，为井下作业提供了巨大的便利。

4)系统接入便利。

WiFi通讯系统采用开放的、标准的协议，提供通用的无线传输平台，其他系统可方便接入。

兖州煤业股份有限公司济二煤矿矿用无线通信系统安装实施方案此方案适用于兖州煤业股份有限公司济二煤矿KT106矿用无线通信系统安装。

此项工程由兖州煤业股份有限公司济二煤矿和煤炭科学研究总院重庆研究院配合进行，工程施工以济二煤矿工程技术人员为主要力量，重庆研究院工程技术人员为安装技术指导。

一、工程概况KT106矿用无线通讯系统作为新一代的矿井无线传输系统，采用Wi-Fi与TCP/IP技术相结合，在煤矿井下实现了无线数据的高速远距离电缆传输。

为煤矿提供了一个宽带无线传输平台，可实现高速语音及数据传输。

本次工程施工现场位于义兖州煤业股份有限公司济二煤矿地面以及井下，硬件主要由无线通信基站、环网交换机、服务器、PBX网关、Wi-Fi无线通信手机等设备组成。

此次工程将完成济二煤矿地面办公区、工业广场及井下运输大巷、轨道运输大巷、井底车场无线信号覆盖，实现Wi-Fi无线手机之间、Wi-Fi无线手机与矿有线调度电话之间的语音通信。

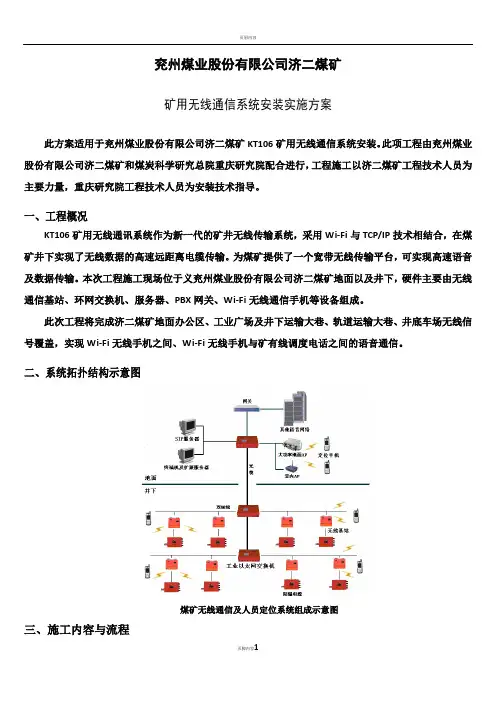

二、系统拓扑结构示意图煤矿无线通信及人员定位系统组成示意图三、施工内容与流程1、地面监控机房主机的安装，设置，交换机的调试；2、地面1台无线基站的安装、调试，天线的固定、调试，通信线的铺设；3、在图上进行系统布局，井下基站编号调试；4、井下各种线路设备线路的铺设（基站电源线，通信网线）；5、井下宽带环网交换机的调试，井下无线通信系统的安装、调试；6、与矿方原有有线调度电话系统连通。

四、设备安装安装的设备主要包括井下无线基站30台及天线，井下电源箱30台，工业以太网交换机6台，地面用基站1台及配套天线，电缆线，双绞线接线等。

1、地面主机及主机配套设备，安装位置由矿方指定。

要求能够提供稳定的220V交流电源，有可靠防、避雷设施，能够接入矿局域网和井下工业以太网；2、地面基站的安装：地面基站由于数量少，信号不好全部覆盖，安装位置由矿方指定，为今后升级留有空间。

基站在距离有效的网络接入点不超过80M范围内可采用网线直接连接，若距离超过80M则需增加光纤和光纤接入设备。

煤矿井下无线通讯系统设计方案工程概况1、概述：针对矿区信息化建设需求，XX设备有限公司根据多项技术对比论证结果，以及现场实地勘察，研制了基于统一标准的工业以太网结构的通讯系统。

本系统以光纤有线网络为骨干，以无线网络为延伸，在井下设立若干基站，通过无线通讯手段，从而实现生产调度管理及信息交流等功能。

并为实现位置监测与管理、数字化视频监控以及各种井下传感器数据的统一采集与综合处理，提供了一个共用的平台，为实现语音、定位、视频、数据的多网合一，以及生产调度、应急救援、安全监控与督察提供了良好的应用基础。

2、系统配置根据要求井下无线通讯系统在井下、地面共计安装( )套基站。

其中( )套井上基站。

井下基站分布在各大巷重要入出口、采区的顺槽、皮巷、硐室等处。

主要工程数量（一）、地面设备安装（1）、井下电源、基站、交换机安装（2）、光纤、电源线的铺设（二）、井下设备安装井下分站安装分布表(（三）、具体施工1、井底主光纤的铺设井下主交换机到机房的主光缆铺设2、井下基站的安装井下基站的安装固定3、井下电源的安装井下电源的安装固定4、各基站到交换机光纤的铺设主要敷设基站到交换机，交换机到交换机之间光纤的铺设。

5、井下电源的取电主要敷设各个电源到取电点的电源线（四）、施工细节施工必须按照标准化矿井建设进行。

线缆施工：走线要分清层次，标准挂钩，过顶处特别注意美观、MHYVP1*2*7双绞线缆过顶要用pvc管穿，无挂钩处要亲自打线缆钩。

分站安装施工：分站按先期定好位置施工，连接线用pvc管穿，电源尽量安装在变电所内。

固定要牢固、美观。

二、编制依据1、XX矿井下作业人员管理系统设计方案。

2、XX矿井井下作业人员管理系统设计图纸。

3、国家、有关部门及区域性规范、规定、技术标准、安全操作规程。

4、已建成的类似工程的经验。

三、工期及施工进度计划根据本工程的工程量以及其他其他交叉施工配合情况等因素，工期预计为( )天。

施工日期从年月日至年月日止。

矿井WIFI无线局域网一、无线局域网网络设计项目需求用户主要有两部分需求，井下在2.4KM的井道内实现无线的语音通讯和井上3KM 范围内的无线覆盖。

本方案根据对单位无线局域网的理解，从单位无线局域网网络部署及整体解决方案出发，阐述了井上覆盖和井下语音无线局域网的部署，同时基于对单位无线局域网网络整体结构的理解提出了相应的看法和建议。

项目背景此次无线局域网系统项目的是针对井下做无线局域网的覆盖，满足、语音方面的网络应用需求。

具体需求如下：项目方案应充分考虑无线网络建设要合理的部署无线发射点。

满足业务发展等，充分考虑以下几个方面的要求：1）根据目前的实际情况，利用WLAN技术对井下指定区域进行网络覆盖，实现井下语音通讯。

2）实现网络用户可管理，可处理无线用户/终端的认证，入网权限，访问策略，数据加密等多种功能3）实现井下区域的无缝漫游，实现语音的不间断通讯。

4）使用２.４G智能漫游型二级无线网络（中国国家无线电管理委员会于一九九六年十二月划定的第一批扩频自由频段）无线局域网设计原则无线局域网采用的技术支持应为国际标准或业界标准，不使用某个厂商的专用技术和协议，以保证网络设备的互通性，有利于网络的投资保护。

根据网络的需求和无线网建设与设计原则，建议采用美国NETGEAR（网件）公司的无线局域网系统，完成无线局域网覆盖项目。

技术成熟第二代无线局域网主要是采用胖AP架构，每台AP都是一个独立的个体，使得无线局域网的网络性能、网络管理和安全管理能力得以大幅提高，使建设大型无线网成为可能。

安全可靠在网络安全性方面，无线局域网系统要具有与有线局域网同样要求的安全防护措施，无线网的安全性主要从以下几个方面考虑：（1）接入认证：具有支持多种用户认证方式；（2）采用具有用户状态访问控制的防火墙技术；可扩展可升级AP既可以提供无线接入，同时整个系统可以根据用户的需要进行规模上的扩展，扩展后所有功能和管理的模式保持不便。

矿井WIFI无线局域网一、无线局域网网络设计项目需求用户主要有两部分需求，井下在2.4KM的井道内实现无线的语音通讯和井上3KM 范围内的无线覆盖。

本方案根据对单位无线局域网的理解，从单位无线局域网网络部署及整体解决方案出发，阐述了井上覆盖和井下语音无线局域网的部署，同时基于对单位无线局域网网络整体结构的理解提出了相应的看法和建议。

项目背景此次无线局域网系统项目的是针对井下做无线局域网的覆盖，满足、语音方面的网络应用需求。

具体需求如下：项目方案应充分考虑无线网络建设要合理的部署无线发射点。

满足业务发展等，充分考虑以下几个方面的要求：1）根据目前的实际情况，利用WLAN技术对井下指定区域进行网络覆盖，实现井下语音通讯。

2）实现网络用户可管理，可处理无线用户/终端的认证，入网权限，访问策略，数据加密等多种功能3）实现井下区域的无缝漫游，实现语音的不间断通讯。

4）使用２.４G智能漫游型二级无线网络（中国国家无线电管理委员会于一九九六年十二月划定的第一批扩频自由频段）无线局域网设计原则无线局域网采用的技术支持应为国际标准或业界标准，不使用某个厂商的专用技术和协议，以保证网络设备的互通性，有利于网络的投资保护。

根据网络的需求和无线网建设与设计原则，建议采用美国NETGEAR（网件）公司的无线局域网系统，完成无线局域网覆盖项目。

技术成熟第二代无线局域网主要是采用胖AP架构，每台AP都是一个独立的个体，使得无线局域网的网络性能、网络管理和安全管理能力得以大幅提高，使建设大型无线网成为可能。

安全可靠在网络安全性方面，无线局域网系统要具有与有线局域网同样要求的安全防护措施，无线网的安全性主要从以下几个方面考虑：（1）接入认证：具有支持多种用户认证方式；（2）采用具有用户状态访问控制的防火墙技术；可扩展可升级AP既可以提供无线接入，同时整个系统可以根据用户的需要进行规模上的扩展，扩展后所有功能和管理的模式保持不便。

第1篇一、前言随着我国煤矿开采业的不断发展，井下通讯系统作为保障矿山安全生产的重要基础设施，其重要性日益凸显。

2021年，我国井下通讯系统在技术研发、应用推广、安全监管等方面取得了显著成果。

本报告将对2021年度井下通讯系统的发展状况进行总结，以期为后续工作提供参考。

二、技术发展1. 无线通讯技术无线通讯技术在井下通讯系统中发挥着关键作用。

2021年，我国无线通讯技术取得了以下进展：（1）5G技术在井下通讯领域的应用：5G技术具有高速率、低时延、大连接等优势，为井下通讯提供了更稳定、更高效的网络环境。

2021年，我国多家企业成功研发了基于5G技术的井下通讯设备，为矿山安全生产提供了有力保障。

（2）物联网技术在井下通讯领域的应用：物联网技术将通讯设备与传感器、控制设备等有机结合，实现了井下环境、设备状态的实时监测与控制。

2021年，我国物联网技术在井下通讯领域的应用不断拓展，为矿山安全生产提供了有力支持。

2. 有线通讯技术有线通讯技术在井下通讯系统中仍具有重要作用。

2021年，我国有线通讯技术取得了以下进展：（1）光纤通信技术：光纤通信具有传输速度快、抗干扰能力强、安全性高等特点，成为井下通讯的理想选择。

2021年，我国光纤通信技术在井下通讯领域的应用不断拓展，为矿山安全生产提供了有力保障。

（2）电缆技术：电缆作为有线通讯的传输介质，其质量直接影响通讯效果。

2021年，我国电缆技术不断优化，提高了井下通讯的稳定性。

三、应用推广1. 井下通讯设备2021年，我国井下通讯设备在以下方面取得了显著进展：（1）矿用本安型通讯设备：针对井下易燃易爆环境，我国研发了矿用本安型通讯设备，有效降低了安全隐患。

（2）应急通讯设备：为应对突发事件，我国研发了应急通讯设备，实现了井下人员的快速救援。

2. 井下通讯系统2021年，我国井下通讯系统在以下方面取得了显著进展：（1）煤矿井下无线通讯系统：以济南福深科技为代表的国内企业，成功研发了煤矿井下无线通讯系统，实现了井下信息交流、人员定位、视频监控等功能。
