钢筋在⼯程中分类及分级符号钢筋施⼯⼀、钢筋的分类钢筋由于品种、规格、型号的不同和在构件中所起的作⽤不同,在施⼯中常常有不同的叫法。
对⼀个钢筋⼯来说,只有熟悉钢筋的分类,才能⽐较清楚地了解钢筋的性能和在构件中所起的作⽤,在钢筋加⼯和安装过程中不致发⽣差错。
钢筋的分类⽅法很多,主要有以下⼏种:(⼀)按钢筋在构件中的作⽤1、受⼒筋:是指构件中根据计算确定的主要钢筋,包括有:受拉筋、弯起筋、受压筋等。
2、构造钢筋:是指构件中根据构造要求设置的钢筋,包括有:分布筋、箍筋、架⽴筋、横筋、腰筋等。
(⼆)按钢筋的外形1、光圆钢筋:I级钢筋(Q235钢筋)均轧制为光⾯圆形截⾯,钢筋表⾯光滑⽆纹路,主要⽤于分布筋、箍筋等。
直径6-10的供应形式⼀般做成盘圆,直径12以上为直条。
2、带肋钢筋:有螺旋形、⼈字形和⽉⽛形三种,⼀般Ⅱ、Ⅲ级钢筋轧制成⼈字形,Ⅳ级钢筋轧制成螺旋形及⽉⽛形。
钢筋表⾯刻有不同的纹路,增强了钢筋与混凝⼟的粘结⼒,主要⽤于墩柱、梁等构件中的受⼒筋。
带肋钢筋的出⼚长度有9m、12m两种规格。
3、钢丝:分冷拔低碳钢丝和碳素⾼强钢丝两种,直径均在5以下。
4、钢绞线:有3股和7股两种,常⽤于预应⼒钢筋混凝⼟构件中(三)按钢筋的强度在钢筋混凝⼟结构中常⽤的是热轧钢筋,热轧钢筋按强度可分为四级,300(Ⅰ级钢),其屈服强度标准值为300;(2011年开始代替235)335(Ⅱ级钢),其屈服强度标准值为335;400(Ⅲ级钢),其屈服强度标准值为400;400(Ⅳ级钢),其屈服强度标准值为400。
(四)按直径⼤⼩钢丝(直径3~5)、细钢筋(直径6~10)、粗钢筋(直径⼤于22)。
(五)钢筋的符号A:Ⅰ级钢筋B:Ⅱ级钢筋C:Ⅲ级钢筋D:Ⅳ级钢筋—热轧光圆钢筋()。
—普通热轧带肋钢筋()。
例如:三圣特⼤桥中所使⽤钢筋型号为300(A6、A8、A10)、400(C12、C14、C16、C18、C20、C25、C28、C32、)两种型号。

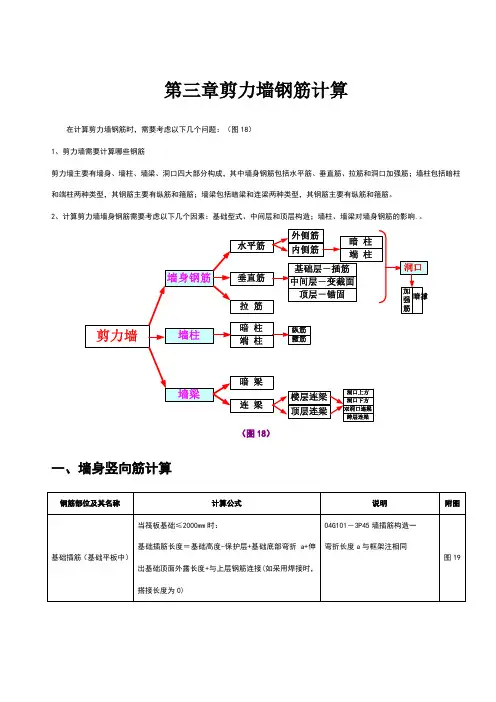

第三章剪力墙钢筋计算在计算剪力墙钢筋时,需要考虑以下几个问题:(图18)1、剪力墙需要计算哪些钢筋剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成,其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋;墙柱包括暗柱和端柱两种类型,其钢筋主要有纵筋和箍筋;墙梁包括暗梁和连梁两种类型,其钢筋主要有纵筋和箍筋。
2、计算剪力墙墙身钢筋需要考虑以下几个因素:基础型式、中间层和顶层构造;墙柱、墙梁对墙身钢筋的影响.。
(图18)一、墙身竖向筋计算当筏板基础>2000mm时:基础插筋长度=基础高度/2-保护层+基础弯折a++伸出基础顶面外露长度+与上层钢筋连接(如采用焊接时,搭接长度为0)04G101-3P45墙插筋构造二图20基础插筋(基础主梁中)当基础梁底与基础板底一平时:基础插筋长度=基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接04G101-3P32墙竖向钢筋插筋构造注:如采用焊接时,搭接长度为0图21当基础梁顶与基础板顶一平时:基础插筋长度=基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接图22(图19)(图20)(图21)(图22)钢筋部位及其名称计算公式说明附图中间层竖向钢筋长度=层高-露出本层的高度+伸出本层楼面外露长度+与上层钢筋连接04G101-3P48注:如采用焊接时,搭接长度为0图24图25(图24)(图25)钢筋部位及其名称计算公式说明附图顶层竖向钢筋长度=层高-露出本层的高度-板厚+锚固lae(la)04G101-3P48图26(图26)二、墙身水平筋计算钢筋部位及其名称计算公式说明附图内侧钢筋长度=墙长-保护层+15d-保护层+15d 03G101-1P47剪力墙钢筋配置若多于两排,中间排水平筋端部构造同内侧钢筋(03G101-1P47注5)图27外侧钢筋外侧钢筋连续通过,则水平筋伸至墙对边,长度=墙长-2*保护层03G101-1P47根数基础层:在基础部位布置间距小于等于500且不小于两04G101-3P32、45道水平分布筋与拉筋楼层:(层高-水平分布筋间距)/间距+103G101-1P47(图27)三、墙身拉筋计算钢筋部位及其名称计算公式说明附图拉筋长度=墙厚-2*保护层+max(75+,*2+2d04G101-3P48图28根数=(墙面积-门洞总面积-暗柱所占面积-暗梁面积-连梁所占面积)/(横向间距*纵向间距)当剪力墙竖向钢筋为多排布置时,拉筋的个数与剪力墙竖向钢筋的排数无关。
混凝土结构设计总说明1.工程概况1.1 本工程位于xx市xxxxx,总建筑面积约13万平方米,由多栋商铺组成;主要功能层数高度(m) 结构型式基础类型商铺 4 15.400 框架结构独基、管桩2.设计依据2.1 本工程主体结构设计使用年限为50年。
2.2 自然条件:基本风压:0.35kN/m 2(50年重现期);基本雪压:0.45kN/m 2;抗震设防参数:本工程最大地震影响系数αmax=0.04(第一设防水准);场地特征周期Tg=0.35秒;场地为可进行建设的一般地段。
本工程抗震基本烈度为6度,场地土类别为Ⅱ类。
2.3 xxx工程有限公司2014.10xxx一期-4号中心岩土工程详细勘察报告书工程编号:2014-K532.4 本工程施工图按初步设计审查批复文件和甲方的书面要求进行设计。
2.5 本工程设计采用的现行国家标准规范规程主要有:建筑结构可靠度设计统一标准GB50068-2001 建筑地基基础设计规范GB50007-2011 建筑工程抗震设防分类标准GB50223-2008 建筑抗震设计规范GB50011-2010 建筑结构荷载规范GB50009-2012 混凝土结构设计规范GB50010-2010 砌体结构设计规范GB50003-2011 地下工程防水技术规范GB50108-2008 工业建筑防腐蚀设计规范GB50046-2008 建筑桩基技术规范JGJ 94-2008人民防空地下室设计规范GB50038-2005 多孔砖砌体结构技术规范JGJ137-2001(200 3年局部修订)混凝土外加剂应用技术规范GB50119-2013 补充收缩混凝土应用技术规程JGJ/T 178-2009 建筑边坡工程技术规范GB/T50330-2013工程建设标准强制性条文(房屋建筑部分)2013年版(涉及规范版本更新及修订的应按现行规范执行)2.6 桩基静载荷试验报告和地基载荷板试验报告(本工程需有前述报告后方可进行基础施工)3.图纸说明3.1 计量单位(除注明外):长度:mm;角度:度;标高:m;强度:N/mm 2。
附录一钢筋成形大样图说明1基础钢筋成形样图附表(1)序号钢筋编号简图说明1④④号筋2⑤⑤号筋3分布筋分布筋2柱钢筋成形样图附表(2-1)序号钢筋编号简图说明1①①号筋(基础或底层)2①①号筋(中间层)3①①号筋(顶层)4②②号筋(基础或底层)5②②号筋(中间层)2柱钢筋成形样图附图(2-2)序号钢筋编号简图说明6②②号筋(顶层)7③③号筋(基础或底层)8③③号筋(中间层)9③③号筋(顶层)10④④号筋(基础或底层)11④④号筋(中间层)12④④号筋(顶层)13⑤⑤号筋(基础或底层)14⑤⑤号筋(中间层)2柱钢筋成形大样图附表(2—3)序号钢筋编号简图说明15⑤⑤号筋(顶层)16⑥⑥号筋(插筋)17⑦⑦号筋(插筋)18⑧⑧号箍筋19⑧⑧号箍筋20⑨⑨号箍筋21⑩⑩号箍筋22⑩⑩号箍筋23⑩⑩号箍筋2柱钢筋成形大样图附表(2—4)序号钢筋编号简图说明24⑾⑾号箍筋25⑿⑿号箍筋26锚筋锚筋3梁钢筋成形大样图附表(3—1)序号钢筋编号简图说明1①①号筋(左边跨底筋)2①①号筋(中跨底筋)3①①号筋(右边跨底筋)4①①号筋(单跨底筋)5②②号筋(底筋)3梁钢筋成形大样图附表(3-2)序号钢筋编号简图说明6③③号筋(单跨弯筋)7③③号筋(左边跨弯筋)8③③号筋(中跨弯筋)9③③号筋(右边跨弯筋)10④④号筋(左边跨面筋)11④④号筋(中跨面筋)12④④号筋(右边跨面筋)13④④号筋(单跨面筋)14⑤⑤号筋(面筋)3梁钢筋成形大样图附表(3-3)序号钢筋编号简图说明15⑥⑥号筋(左边跨底筋)16⑥⑥号筋(右边跨底筋)17⑥⑥号筋(单跨底筋)18⑦⑦号筋(左边跨面筋)19⑦⑦号筋(右边跨面筋)20⑧⑧号筋(底筋)21⑨⑨号筋(面筋)22⑩⑩号筋(外伸梁)23⑾⑾号筋(外伸梁)贯通式钢筋3梁钢筋成形大样图附表(3-4)序号钢筋编号简图说明24⑿⑿号筋(梁支托筋)25⒀⒀号筋(腰筋)26⒁⒁号筋(S形拉筋)27⒂⒂号筋(外飘板面筋)⒂号筋(外飘天沟28⒂板钢筋)29⒃⒃号筋(外飘板分布筋)30⒂、⒄⒂、⒄号筋(构件主筋)31吊筋吊筋32箍筋箍筋33J型箍J型箍筋4楼板钢筋成形大样图附表(4)序号钢筋编号简图说明1①①号筋(底筋)2②②号筋(底筋)3架立筋架立筋4分布筋分布筋5⑥⑥号筋(飘板面筋)5楼梯钢筋成形大样图附表(5—1)序号钢筋编号简图说明1①①号筋(Ⅲ梯底筋)2①①号筋(Ⅳ梯底筋)3①①号筋(Ⅴ梯底筋)5楼梯钢筋成形大样图附表(5—2)序号钢筋编号简图说明4①①号筋(Ⅵ梯底筋)②号筋(Ⅳ、Ⅵ梯上5②平台底筋)6③③号筋(Ⅲ、Ⅵ梯架立筋)7③③号筋(ⅣⅤ梯架立筋)④号筋(Ⅳ、Ⅵ梯8④平台架立筋)9④④号筋(Ⅲ、Ⅴ梯架立筋)⑤号筋(Ⅳ、Ⅴ梯10⑤下平台底筋)11⑥⑥号筋(Ⅰ平台底筋)12⑥⑥号筋(Ⅱ平台面筋)5楼梯钢筋成形大样图附表(5—3)序号钢筋编号简图说明⑦号筋(Ⅰ平台底13⑦筋,Ⅱ平台分布筋)14⑧⑧号筋(Ⅰ平台架立筋)15⑨⑨号筋(Ⅰ平台架立筋)16分布筋分布筋17梯级筋梯级筋6剪力墙钢筋成型大样附表(6)1纵筋纵筋2横筋横筋3暗柱纵筋暗柱纵筋4箍筋箍筋5拉筋拉筋7钻孔、挖井桩钢筋成型大样附表(7)1圆箍筋圆箍筋2桩身钢筋桩身钢筋3面筋面筋4侧筋侧筋5三角箍筋三角箍筋。

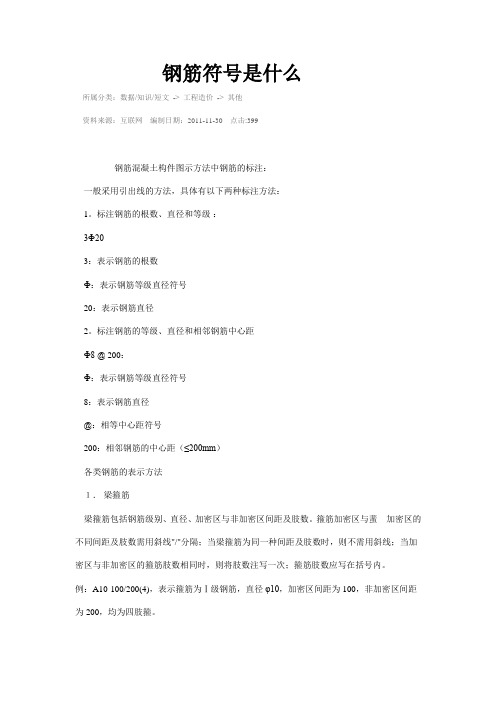

钢筋符号是什么所属分类:数据/知识/短文-> 工程造价-> 其他资料来源:互联网编制日期:2011-11-30 点击:399钢筋混凝土构件图示方法中钢筋的标注:一般采用引出线的方法,具体有以下两种标注方法:1。
标注钢筋的根数、直径和等级:3Ф203:表示钢筋的根数Ф:表示钢筋等级直径符号20:表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200:Ф:表示钢筋等级直径符号8:表示钢筋直径@:相等中心距符号200:相邻钢筋的中心距(≤200mm)各类钢筋的表示方法1.梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔;当梁箍筋为同一种间距及肢数时,则不需用斜线;当加密区与非加密区的箍筋肢数相同时,则将肢数注写一次;箍筋肢数应写在括号内。
例:A10-100/200(4),表示箍筋为Ⅰ级钢筋,直径φ10,加密区间距为100,非加密区间距为200,均为四肢箍。
A8-100(4)/150(2),表示箍筋为Ⅰ级钢筋,直径φ8,加密区间距为100,四肢箍,非加密区间距为150,两肢箍。
需要注意的是此处表示间距不是用"@",而是用"-"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时,也用斜线"/"将其分隔开来。
注写时,先注写梁支座端部的箍筋(包括箍筋的箍数、钢筋级别、直径、间距及肢数),在斜线后注写梁跨中部分的箍筋间距及肢数。
例:13A10-150/200(4),表示箍筋为Ⅰ级钢筋,直径φ10;梁的两端各有13个四肢箍,间距为150;梁跨中部分,间距为200,四肢箍。
18A12-120(4)/200(2),表示箍筋为Ⅰ级钢筋,直径φ12;梁的两端各有18个四肢箍,间距为120;梁跨中部分,间距为200,两肢箍。
2.梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数,应根据结构受力要求及箍筋肢数等构造要求而定。
钢筋常用的分类钢筋种类很多,通常按化学成分、生产工艺、轧制外形、供应形式、直径大小,以及在结构中的用途进行分类:(一)按轧制外形分(1 )光面钢筋: I 级钢筋( Q235 钢钢筋)均轧制为光面圆形截面,供应形式有盘圆,直径不大于 10mm ,长度为6m~12m 。
(2)带肋钢筋:有螺旋形、人字形和月牙形三种,一般Ⅱ、Ⅲ级钢筋轧制成人字形,Ⅳ级钢筋轧制成螺旋形及月牙形。
(3)钢线(分低碳钢丝和碳素钢丝两种)及钢绞线。
(4)冷轧扭钢筋:经冷轧并冷扭成型。
(二)按直径大小分钢丝(直径3~5mm )、细钢筋(直径6~10mm )、粗钢筋(直径大于22mm )。
(三)按力学性能分Ⅰ级钢筋( 235/370 级);Ⅱ级钢筋( 335/510级);Ⅲ级钢筋(370/570)和Ⅳ级钢筋(540/835 )(四)按生产工艺分热轧、冷轧、冷拉的钢筋,还有以Ⅳ级钢筋经热处理而成的热处理钢筋,强度比前者更高。
(五)按在结构中的作用分:受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等钢筋下料长度的计算钢筋因弯曲或弯钩会使其长度发生变化,在施工配料中不能公根据施工图所示尺寸下料;必须考虑混凝土保护层、钢筋弯曲、弯钩等因素,再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下:平直钢筋下料长度=构件长度 -保护层厚度 +弯钩的增加长度弯起钢筋下料长度 =直段长度 +斜段长度 + 弯钩的增加长度 -弯曲调整值箍筋下料长度 =外皮周长尺寸 +箍筋调整值计算钢筋造价时,则按照上述计算公式不扣减弯曲调整值即可。
钢筋如有接长,则另加搭接长度。
一、单个弯钩增加长度计算钢筋弯钩有三种形式:半圆弯钩、直弯钩及斜弯钩,说明:(a )半圆弯钩( b)直弯钩( c )斜弯钩设 D 为圆弧弯曲直径, d 为钢筋直径, Lp 为弯钩的平直部分长度,并根据规定取值D=2.5d , Lp=3d ,则单个弯钩增加长度如表2-9 。
弯钩角度α180°135°90°弯钩增长公式 Lz1.071D+0.57d+Lp0.678D+0.178d+Lp0.285D-0.215d+Lp弯钩增加长度 6.25d4.9d3.5d表 2-9 单个弯钩增加长度1注:某些施工或预算手册中的弯钩增加长度公式为:弯钩角度α180°135°90°弯钩增长公式Lz3d+-2.25d3d+-2.25d3d+-2.25d弯钩增加长度 6.25d4.9d3.5d表 2-9 单个弯钩增加长度2二、钢筋弯曲调整值由于钢筋弯曲时,外侧伸长,内侧缩短,只有轴线长度不变。
1钢筋钢筋,是一种钢制的条状物,是建筑材料的一种。
例如在钢筋混凝土之中,用于支撑结构的骨架。
钢筋种类很多,通常按化学成分、生产工艺、轧制外形、供应形式、直径大小,以及在结构中的用途进行分类。
钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材,其外形分为光圆钢筋和变形钢筋两种。
分类介绍钢筋种类很多,通常按化学成分、生产工艺、轧制外形、供应形式、直径大小,以及在结构中的用途进行分类:(一)按直径大小分钢丝(直径3~5mm)、细钢筋(直径6~10mm)、粗钢筋(直径大于22mm)。
(二)按力学性能分Ⅰ级钢筋(300/370级);Ⅱ级钢筋(335/510级);Ⅲ级钢筋(370/570)和Ⅳ级钢筋(540/835)(三)按生产工艺分热轧、冷轧、冷拉的钢筋,还有以Ⅳ级钢筋经热处理而成的热处理钢筋,强度比前者更高。
(四)按在结构中的作用分:受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等配置在钢筋混凝土结构中的钢筋,按其作用可分为下列几种:1.受力筋——承受拉、压应力的钢筋。
2.箍筋——承受一部分斜拉应力,并固定受力筋的位置,多用于梁和柱内。
3.架立筋——用以固定梁内钢箍的位置,构成梁内的钢筋骨架。
4.分布筋——用于屋面板、楼板内,与板的受力筋垂直布置,将承受的重量均匀地传给受力筋,并固定受力筋的位置,以及抵抗热胀冷缩所引起的温度变形。
5.其它——因构件构造要求或施工安装需要而配置的构造筋。
如腰筋、预埋锚固筋、环等2箍筋箍筋是建筑物中用来箍扎保固的钢筋。
如:在门窗洞口梁施工中抽去多数箍筋,违背设计要求的做法是不能允许的。
用来满足斜截面抗剪强度,并联结受拉主钢筋和受压区混凝土使其共同工作,此外,用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋3.受力筋受力筋也叫主筋,是指在混凝土结构中,对受弯、压、拉等基本构件配置的主要用来承受由荷载引起的拉应力或者压应力的钢筋,其作用是使构件的承载力满足结构功能要求。

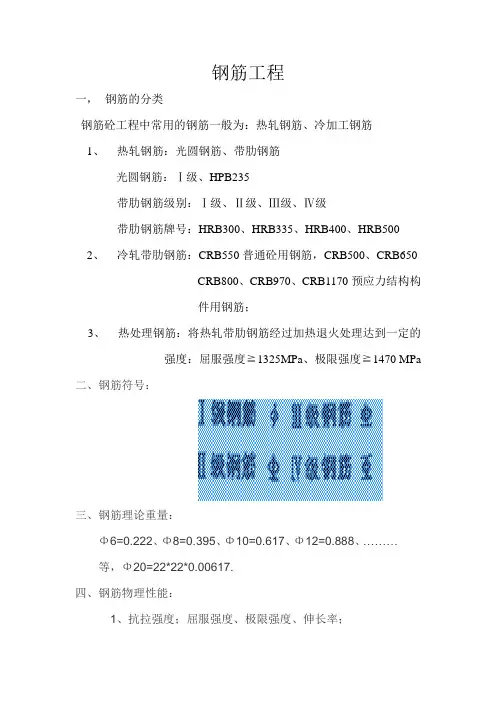

钢筋工程一,钢筋的分类钢筋砼工程中常用的钢筋一般为:热轧钢筋、冷加工钢筋1、热轧钢筋:光圆钢筋、带肋钢筋光圆钢筋:Ⅰ级、HPB235带肋钢筋级别:Ⅰ级、Ⅱ级、Ⅲ级、Ⅳ级带肋钢筋牌号:HRB300、HRB335、HRB400、HRB500 2、冷轧带肋钢筋:CRB550普通砼用钢筋,CRB500、CRB650CRB800、CRB970、CRB1170预应力结构构件用钢筋;3、热处理钢筋:将热轧带肋钢筋经过加热退火处理达到一定的强度:屈服强度≧1325MPa、极限强度≧1470 MPa 二、钢筋符号:三、钢筋理论重量:Φ6=0.222、Φ8=0.395、Φ10=0.617、Φ12=0.888、………等,Φ20=22*22*0.00617.四、钢筋物理性能:1、抗拉强度;屈服强度、极限强度、伸长率;2、冷弯性能;3、焊接性能五、钢材化学成分:磷不大于0.8%、硅小于1%、锰1~2%之间、硫:有害物质降低可焊性易产生热裂纹、磷:有害物质降低可焊性提高强度降低朔性。
六、钢筋制作及加工:1、将钢筋准确的加工制作成设计的形状及尺寸;2、钢筋的弯折及弯钩:1)、HPB235 180度弯钩,弯弧内径不小于2.5d,平直段不小于3d (d钢筋直径);2)、HRB335、HRB400 135度弯钩,弯弧内径不小于4d,平直段按设计要求(d钢筋直径);3)、小于90度弯折,弯弧内径不小于5d;3、箍筋要求:1)、箍筋弯钩弯弧内径应满足弯钩,弯弧要求,且不应小于受力钢筋直径;2)、一般结构90度弯钩,抗震要求135度弯钩;3)、平直段:一般结构5d,抗震要求10d;关于箍筋长度的计算一、弯曲调整值的概念对于单根预算长度和下料长度是不同的,预算长度是按照钢筋的外皮计算,下料长度是按照钢筋的中轴线计算。
例如一根预算长度为1米长的钢筋,其下料长度不需要1米,是小于1米的,因为钢筋在弯曲的过程中会变长,如果按照1米下料,肯定会长出一些。
钢结构中GJ\GL\GZ\XG\SC\YC\ZC\LT\GZL\GXL\CG代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG:压杆或是圆管(从材料表中分别)XG:系杆LG:拉管QLG:墙拉管QCG:墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架,编号为1号1。
算量最基本的就是看图纸,土建的人都烦钢构图纸的太乱,其实我也有这种看法,因为平法并没有用在其上面,图样还保留了一前土建制图的原则,所以做为老人看比较习惯(101图集出之前的人),后来像我这样人看钢结构图纸真的看不习惯,不过没有办法,还是要习惯的,我们知道麻烦,但任何事情都有规律的,钢结构的详图结点相当的多,但这些变化真的在算的时候影响相当的小,重要是大的方向把握好,钢结构的结点图也是相当科学的,都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点,我会在下面讲2。
算重量,因为钢结构的算量基本上全是按吨计(板按M2)。
钢材+钢材就是钢结构。
而钢材多指型钢,对于型钢的分类算量的方法,我也会一一列出。
并做出讲解。
3。
统计汇总,哈哈,此类应该是不难的,以清单为基本,分类汇总而以了。
识图问路1。
我对钢结构的认识,应该比大家深一些,因为我毕业的时候就进了一家钢结构公司,工作不到两个月,经常的工作就是画一个图纸的钢构件,把这个钢构件看明白了,画出来,他们叫钢结构深化设计(细化方案)做加工所用,说白了,一钢板怎么加工这样的东东的。
我讲的图识别,其它就是03G102上面的东东,大家有机会可以去下载看一下。
闲言碎语不多讲,说说吧,钢结构图应该怎么看不头痛。
把握好看图不难的原则,其实很简单,比建筑的施工简单多了,因为他每个部分都有详图,哪里不明白了,就看此图有没有什么详图符号,有就找,其实我看明白的地方不是详图的地方,拿出来与原图一对就明白了,是什么柱,是什么梁就明白了许多。
钢筋工手册第一章钢筋工识图基础知识1.1 钢筋施工图的图例及表示方法1.1.1 钢筋图例及其代表意义:1. 在平面图中配置双层钢筋时,底层钢筋弯钩应向上或向左,顶层钢筋弯钩应向下或向右.1.1.2 钢筋的简化表示方法:1. 简化表示对称构件配筋的方法:当构件对称时,它的配筋图可以只用1/2或1/4的钢筋来表示整个构件的全部配筋.2. 简化表示简单构件配筋的方法:如果钢筋混凝土构件的配筋比较简单,可以只画出配筋图的局部,即用局部来代表整体.1.2 钢筋施工图的阅读1.2.1 钢筋混凝土构件配筋图的识读顺序:①一套图纸,应先看目录,了解工程名称;设计单位;建设单位;图纸的张数等.如果有立体图,可大致了解建筑的外貌.②根据图纸目录,查看图纸是否齐全,采用了那些标准图,并备齐这些标准图册.③施工总说明,了解建筑概况,施工技术要求等,然后再从平面图了解建筑物所在的位置;标高;方向等.根据要求按总平面图画出施工布置图.④看建筑平面图;立面图;剖面图;从图中了解房屋长;宽;高及轴线尺寸等,大体想象出建筑物的立体形状。
⑤总体了解建筑物的情况后,根据施工先后顺序,仔细阅读,并将遇到的问题;差错;不合理处等记录下来,便于进一步阅读时解决。
⑥全部阅读一遍后,根据不同工种,将有关施工部分的图纸再仔细研读,什么位置需要配料和加工,什么位置需要埋预埋件等,这样在施工时就能做到心中有数。
第二章钢筋2.1 钢筋工程材料2.1.1 钢筋工程中常用的钢筋种类及特点①钢筋混凝土用热轧光圆钢筋:是指用于钢筋混凝土中经热轧成型并自然冷却的成品光圆钢筋,其截面形状为圆形,且表面光滑,热轧光圆钢筋公称直径范围为8 ~ 20mm。
②钢筋混凝土用热轧带肋钢筋:是指适用于钢筋混凝土中经热轧成型并自然冷却的成品钢筋。
横截面通常为圆形,且表面通常带有两条纵肋和沿长度方向均匀分布的横肋。
横肋的纵断面呈月牙形,横肋与纵肋不相交的钢筋称为月牙肋钢筋。
③冷轧带肋钢筋:是指热轧圆盘条经冷轧或冷拔减径后在其表面冷轧成三面有肋的钢筋,冷轧带肋钢筋的公称直径为4 ~ 12mm。
钢筋排布钢筋安排布置。
钢筋工程在施工中,详细具体的钢筋摆放、排列、定位、分布及绑扎。
事实上,钢筋排布并不是那么简单和轻而易举,虽然国家已经发布了若干有关钢筋工程方面的规范与图集,可是在实际操作中,还是有许多疑难问题一直争论不休,没能彻底解决,所以国家建筑标准设计研究院在2006年出台了《06G901-1混凝土结构施工钢筋排布规则与构造详图》(现浇混凝土框架、剪力墙、框架-剪力墙)图集。
这本图集才是钢筋工程关于钢筋排布最有说服力的法规文件。
2008年,国家建筑标准设计研究院又出台了一本《08G101-11.G101系列图集施工常见问题答疑解惑》,到此为止,钢筋排布在框架和剪力墙方面的所有困惑、疑难均已得到圆满的解答。
扁担筋支座上部非贯通纵筋的俗称在建筑工程中,为了承载支座反力也就是负弯矩力而设置的位于支座上部的非贯通短钢筋,人们习惯上叫它扁担筋,因其作用力酷似一根扁担而得名,中间挑起,两端悬浮。
扁担筋位置在第二排的叫作二排扁担筋。
扁担筋伸入两侧跨度内的长度是取两侧较大值并且相等。
吊筋在主梁中,承受次梁集中荷载的一种纵向受力钢筋。
(鸭筋与其形状相反)形状为: ̄╲╱ ̄吊筋的计算规则有三:1. 上平直段的长度为该吊筋直径的20倍。
2. 当梁高≤800时,斜长的起弯角度为45度;梁高>800时,斜长的起弯角度为60度。
3. 下平直段的长度等于次梁宽度每侧加上50毫米。
主筋主筋:(zhu jin) main bar亦称纵向受力钢筋,仅在截面受拉区配置的受弯构件称单筋截面受弯构件,同时在截面受压区配置的称为双筋截面受弯构件。
因此主钢筋按其受力不同而有受拉及受压主钢筋两种。
受拉主钢筋系承受拉应力,受压主钢筋则承受压应力。
主筋泛指在混凝土构件中承受重力荷载的钢筋,相对于构造钢筋而言。
主筋在梁中有:梁上部、下部纵向受力钢筋;支座上部纵向贯通与非贯通受力钢筋;抗扭腰筋;主筋在板中有:板支座上部贯通与非贯通受力钢筋,下部纵向受力钢筋;主筋在墙中有:墙水平与竖向分布钢筋;主筋在柱中有:柱纵向受力钢筋;马凳广义为形状像马一样的凳子,狭义指在工程施工中,临时用于站人放料的凳子。
1)公称直径范围及推荐直径钢筋的公称直径范围为6~25mm,标准推荐的钢筋公称直径为6、8、10、12、14、16、18、20、22、25、32、40、50mm;内径为5.8、7.7、9.6、11.5、13.4、15.4、17.3、19.3、21.3、24.2、31.0、38.7、48.52)带肋钢盘的表面形状(见附图)及尺寸允许偏差、带肋钢筋横肋应符合下列基本规定:横肋与钢盘轴线的夹角β不应小于45度,当该夹角不大于70度时,钢筋相对两面上横肋的方向应相反;横肋与间距l不得大于钢筋公称直径的0.7倍;横肋侧面与钢筋表面的夹角α不得小于45度;钢筋相对两面上横肋末端之间的间隙(包括纵肋宽度)总和不应大于钢筋公称周长的20%;当钢筋公称直径不大于12mm时,相对肋面积不应小于0.055;•公称直径为14mm和16mm,相对肋面积不应小于0.060;公称直径大于16mm时,相对肋面积不应小于0.065。
3)长度及允许偏差a、长度:钢筋通常按定尺长度交货,具体交货长度应在合同中注明;•钢筋以盘卷交货时,每盘应是一条钢筋,允许每批有5%•的盘数(不足两盘时可有两盘)由两条钢筋组成。
其盘重及盘径由供需双方协商规定。
b、长度允许偏差:钢筋按定尺交货时的长度允许偏差不得大于+50mm。
c、弯曲度和端部:直条钢筋的弯曲变应不影响正常使用,总弯曲度不大于钢筋总长度的40%;钢筋端部应剪切正直,局部变形应不影响使用。
4)重量允许偏差:直径6~12mm为±7%,14~20mm为±5%,22~50mm为±4%。
d-钢筋内径;α-横肋斜角;h-横肋高度;β-横肋与轴线夹角;h1-纵肋高度;θ-纵肋斜角;a-纵肋顶宽;l-横肋间距;b-横肋顶宽2.热轧光圆钢筋尺寸、外形:1). 钢筋的公称直径范围为8mm~20mm,推荐的钢筋公称直径为8、10、12、14、16、18、20mm.2). 钢筋的公称直径、横截面积列于下表:公称直径公称截面面积公称质量(mm)(mm2)(kg/m)8 50.27 0.39510 78.54 0.61712 113.1 0.88814 153.9 1.2116 201.1 1.5818 254.5 2.0020 314.2 2.473). 钢筋的直径允许偏差:A级精度+0.40mm B级精度+0.30mm C级精度+0.15mm 4). 通常长度:钢筋按直条交货时,其通常长度为3.5m~12mm,其中长度为3.5m至小于6 m 之间的钢筋不得超过每批质量的3%。
钢筋常用的分类钢筋种类很多,通常按化学成分、生产工艺、轧制外形、供应形式、直径大小,以及在结构中的用途进行分类:(一)按轧制外形分(1 )光面钢筋: I 级钢筋( Q235 钢钢筋)均轧制为光面圆形截面,供应形式有盘圆,直径不大于 10mm ,长度为 6m~12m 。
( 2 )带肋钢筋:有螺旋形、人字形和月牙形三种,一般Ⅱ、Ⅲ级钢筋轧制成人字形,Ⅳ级钢筋轧制成螺旋形及月牙形。
( 3 )钢线(分低碳钢丝和碳素钢丝两种)及钢绞线。
( 4 )冷轧扭钢筋:经冷轧并冷扭成型。
(二)按直径大小分钢丝(直径3~5mm )、细钢筋(直径 6~10mm )、粗钢筋(直径大于22mm )。
(三)按力学性能分Ⅰ级钢筋( 235/370 级);Ⅱ级钢筋( 335/510 级);Ⅲ级钢筋( 370/570 )和Ⅳ级钢筋(540/835 )(四)按生产工艺分热轧、冷轧、冷拉的钢筋,还有以Ⅳ级钢筋经热处理而成的热处理钢筋,强度比前者更高。
(五)按在结构中的作用分:受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等钢筋下料长度的计算钢筋因弯曲或弯钩会使其长度发生变化,在施工配料中不能公根据施工图所示尺寸下料;必须考虑混凝土保护层、钢筋弯曲、弯钩等因素,再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下:平直钢筋下料长度=构件长度 -保护层厚度 +弯钩的增加长度弯起钢筋下料长度 =直段长度 +斜段长度 + 弯钩的增加长度-弯曲调整值箍筋下料长度 =外皮周长尺寸 +箍筋调整值计算钢筋造价时,则按照上述计算公式不扣减弯曲调整值即可。
钢筋如有接长,则另加搭接长度。
一、单个弯钩增加长度计算钢筋弯钩有三种形式:半圆弯钩、直弯钩及斜弯钩,说明:(a )半圆弯钩( b)直弯钩( c )斜弯钩设 D 为圆弧弯曲直径, d 为钢筋直径, Lp 为弯钩的平直部分长度,并根据规定取值D=2.5d , Lp=3d ,则单个弯钩增加长度如表2-9 。
弯钩角度α180°135°90°弯钩增长公式Lz1.071D+0.57d+Lp0.678D+0.178d+Lp0.285D-0.215d+Lp 弯钩增加长度 6.25d4.9d3.5d表 2-9 单个弯钩增加长度1注:某些施工或预算手册中的弯钩增加长度公式为:弯钩角度α180°135°90°弯钩增长公式Lz3d+-2.25d3d+-2.25d3d+-2.25d弯钩增加长度 6.25d4.9d3.5d表 2-9 单个弯钩增加长度2二、钢筋弯曲调整值由于钢筋弯曲时,外侧伸长,内侧缩短,只有轴线长度不变。
钢筋按使用用途分类(附图)
一、受力筋
受力筋指布置在梁或板的下部,承受拉力的那部分钢筋及抗剪切的起弯筋、吊筋等。
怎么样区分板的受力筋跟分布筋?
1、以板的开间、进深跨度区分:
(1)如果是单项板,那么平行于短跨方向的钢筋是受力筋,平行于长跨方向的钢筋是架立筋。
(2)如果是双向板,那么长跨、短跨方向的钢筋全部是受力筋。
2、以钢筋直径上来区分:钢筋的直径大的为受力筋,直径小的钢筋为分布筋;
3、以布置上来区分:
(1)正弯矩筋布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋;
(2)负弯矩筋(如悬挑板)相反,在下的钢筋为分布筋,在之上的钢筋为受力筋。
二、分布筋
出现在板中,布置在受力钢筋的上部,与受力钢筋垂直。
作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上,同时也能防止因混凝土的收缩和温度变化等原因,在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。
(满足构造要求,对不易计算和没有考虑进去的各种因素,所设置的钢筋为构造钢筋。
)
三、箍筋
用来满足斜截面抗剪强度,并联结受拉主钢筋和受压区混凝土使其共同工作,此外,用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
是梁和柱抵抗剪力配置的环形(当然有圆形的和矩形的)钢筋,是口字形的,将上部和下部的钢筋固定起来,同时抵抗剪力。
四、架立筋
架立筋是梁上部的钢筋,只起一个结构作用,没实质意义,但在梁的两端则上部的架立筋抵抗负弯距,不能缺少。
架立钢筋设置在梁的受压区外边缘两侧,用来固定箍筋和形成钢筋骨架。
如受压区
配有纵向受压钢筋时,则可不再配置架立钢筋。
架立钢筋的直径与梁的跨度有关。
五、贯通筋
1、贯通筋是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径。
2、架立筋和贯通筋有什么区别?
(1)在钢筋布置上,架立钢筋是布置本跨的1/3,也就是说,本跨梁存在左右支座钢筋。
通长钢筋是全长布置。
架立筋起架立作用,一定的受压作用,可以在一定程度上提高梁的承载力;
(2)贯通筋是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径。
贯通筋既可以是受力钢筋,也可以是架力钢筋;
(3)架力筋也有贯通的,如规范中规定在梁上部两侧的架力筋必须是贯通的,此时的架力筋在支座处也可承担一部份负弯矩;
(4)如果在梁的上下都有通长的钢筋,一般在梁上(受压区)且直径较小的是架力筋,在梁下的是都受力钢筋。
六、负筋
1、负筋就是负弯矩钢筋,弯矩的定义是下部受拉为正,而梁板位置的上层钢筋在
支座位置根据受力一般为上部受拉,也就是承受负弯矩,所以叫负弯矩钢筋。
2、支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋。
一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋,有些上部配置的构造钢筋习惯上也称为负筋。
当梁、板的上部钢筋通长时,大家也习惯地称之为上部钢筋,梁或板的面筋就是负筋。
七、拉结筋
在无法同时施工的两个或多个构件之间预留的起拉结作用的钢筋就是拉结筋。
是加强框架填充墙与柱连结的受力钢筋,提高了填充墙稳定性和抗震能力。
八、腹筋
1、腹筋一般位于梁两侧中间部位而得来的,是梁中部构造钢筋,主要是因为有的梁太高,需要在箍筋中部加条连接筋(梁侧的纵向构造钢筋实际中又称为腰筋)。
2、在梁高450mm,就应沿梁高两侧应设腰筋,所以数量上就不会少于2根。
腰筋的直径最小的直径为10mm,间距不应大于200mm,同时面积配筋率不应小于百分之0.3,在梁两侧的纵向构造钢筋(腰筋)之间还要配置拉结钢筋。
3、一般民用建筑的腰筋直径用16和18就可以了,拉筋用圆8。
以上是本人日常施工中收集的图片,仅供大家参考。
