消防设计需补充在设计说明及设计图纸上的资料(给排水部分,仅供参考,根据情况日后进行调整)1. 应注明消防用水量及火灾延续时间等设计参数,请严格按规范的规定选取,例如:厂房室外消火栓用水量30L/s,室内消火栓用水量20L/s,火灾延续时间3h;自动喷水灭火系统(全保护)用水量30L/s,火灾延续时间1h。
宿舍室外消火栓用水量25L/s,室内消火栓用水量15L/s,火灾延续时间2h。
2. 总平面设计时应注明周边市政给水情况及室外消火栓布置的情况,例如:本厂区周边市政管网为环状,管径均≥DN200,接入点最低压力为0.25MPa。
室外消火栓系统采用市政直接供水,从不同市政干管上引入两条进水管,在每条进水管上均设置减压型倒流防止器(水头损失取为0.04Mpa),在厂区室外设置室外消火栓给水管网,火灾时水力最不利室外消火栓的出流量不小于15L/s,且供水压力从地面算起不小于0.10MPa。
室外消火栓采用地上式室外消火栓,应有一个直径为150mm 或100mm 和两个直径为65mm 的栓口,当室外消火栓安装部位在火灾时存在可能落物危险时,上方应采取防坠物撞击的措施,室外消火栓的安装不应妨碍交通,在易碰撞的地点应设置防撞措施。
3.应介绍消防水池的设置情况,例如:室内消防用水储存在消防水池内,消防水池采用一路消防供水,不考虑火灾时补水,消防水池容积如下确定:厂房一次灭火室内消防用水量=20*50%*3.6*3+30*3.6*1=216 m³(本多层厂房设置有喷淋系统全保护,因此室内消火栓用水量可减少50%);宿舍一次灭火室内消防用水量=15*3.6*2=108 m³;消防水池有效容积取最大值,选为216 m³。
4. 应介绍高位消防水箱及稳压泵的设置情况,例如:高位消防水箱有效容积按《消防给水及消火栓系统技术规范》GB50974-2014第5.2.1条选为18 m³,其最低有效水位标高为18.30m。

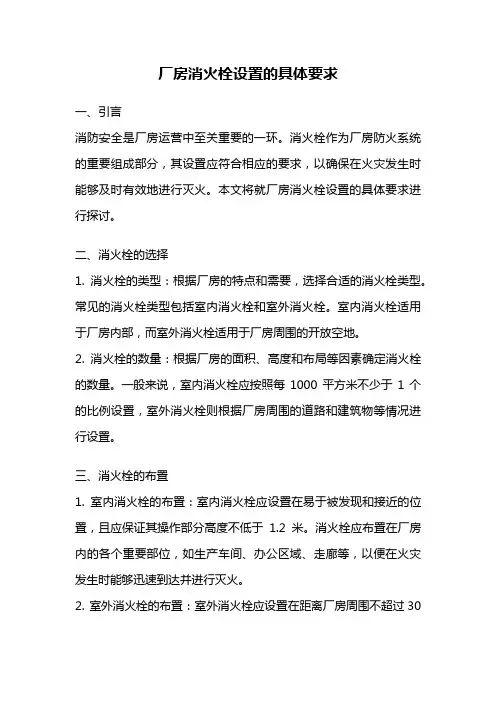

厂房消火栓设置的具体要求一、引言消防安全是厂房运营中至关重要的一环。
消火栓作为厂房防火系统的重要组成部分,其设置应符合相应的要求,以确保在火灾发生时能够及时有效地进行灭火。
本文将就厂房消火栓设置的具体要求进行探讨。
二、消火栓的选择1. 消火栓的类型:根据厂房的特点和需要,选择合适的消火栓类型。
常见的消火栓类型包括室内消火栓和室外消火栓。
室内消火栓适用于厂房内部,而室外消火栓适用于厂房周围的开放空地。
2. 消火栓的数量:根据厂房的面积、高度和布局等因素确定消火栓的数量。
一般来说,室内消火栓应按照每1000平方米不少于1个的比例设置,室外消火栓则根据厂房周围的道路和建筑物等情况进行设置。
三、消火栓的布置1. 室内消火栓的布置:室内消火栓应设置在易于被发现和接近的位置,且应保证其操作部分高度不低于1.2米。
消火栓应布置在厂房内的各个重要部位,如生产车间、办公区域、走廊等,以便在火灾发生时能够迅速到达并进行灭火。
2. 室外消火栓的布置:室外消火栓应设置在距离厂房周围不超过30米的位置,且应保证其操作部分高度不低于0.8米。
消火栓应布置在厂房周围的开放空地上,避免被建筑物、树木等遮挡。
四、消火栓的安装与维护1. 安装要求:消火栓的安装应符合相关的标准和规范,确保其牢固可靠。
安装时应注意消火栓与周围设施的保持距离,避免与其他设备或物品发生冲突。
2. 维护要求:定期检查和维护消火栓,确保其正常运行。
包括检查消火栓的外观是否完好,操作部分是否灵活,连接管道是否畅通等。
如发现问题,应及时进行修复或更换。
五、其他要求1. 标志标识:在消火栓附近设置明显的标志标识,以便于人员能够快速找到消火栓。
2. 操作培训:对厂房内的员工进行消火栓的操作培训,使其熟悉消火栓的使用方法和注意事项。
3. 消防通道:保持厂房内的消防通道的畅通,不得堆放杂物或设置障碍物,以确保消火栓的有效使用。
六、总结厂房消火栓的设置是保障厂房火灾安全的重要措施之一。
室内消火栓系统设置要求一、设置场所1.应设置室内消火栓系统的场所1)建筑占地面积大于300㎡的厂房和仓库。
2)高层公共建筑和建筑高度大于21m的住宅建筑。
3)建筑高度不大于27m的住宅建筑,设置室内消火栓系统确有困难时,可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。
4)体积大于5000m³的车站、码头、机场的候车(船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑、老年人照料设施和图书馆建筑等单、多层建筑。
5)特等、甲等剧场,超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。
6)建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑。
2.国家级文物保护单位的重点砖木或木结构的古建筑,宜设置室内消火栓系统。
3.可不设置室内消火栓系统,但宜设置消防软管卷盘或灵巧消防水龙的场所1)耐火等级为一、二级且可燃物较少的单、多层丁、戊类厂房(仓库)。
2)耐火等级为三、四级且建筑体积不大于3000m³的丁类厂房;耐火等级为三、四级且建筑体积不大于5000m³的戊类厂房(仓库)。
3)粮食仓库、金库、阔别城镇且无人值班的独立建筑。
4)存有与水接触能引起燃烧爆炸的物品的建筑。
5)室内无生产、生活给水管道,室外消防用水取自储水池且建筑体积不大于5000m³的其他建筑。
4.配置消防软管卷盘的场所1)人员密集的公共建筑、建筑高度大于100m的建筑和建筑面积大于200㎡的商业服务网点内应设置消防软管卷盘或灵巧消防水龙。
2)高层住宅建筑的户内宜配置灵巧消防水龙。
3)老年人照料设施内应设置与室内供水系统直接连接的消防软管卷盘,消防软管卷盘的设置间距不应大于30.0m。
5.干式消防竖管1)建筑高度不大于27m的住宅,当设置消火栓时,可采纳干式消防竖管。
2)干式消防竖管宜设置在楼梯间休息平台,且仅应配置消火栓栓口。
消防设施需要与厂区建设同步规划、同步设计、同步施工。
在设计阶段应当申请消防设计审核,建设工程竣工后应申请消防验收。
厂房(库房)火灾危(wei)险性应根据生产(储存)的物质性质及其数量等因素,分为甲、乙、丙、丁、戊类。
每一厂(库)房区域,都需要满足消防水源、消防车道、防火间距、室内外消火栓系统、耐火等级、占地面积的相关要求,其中包括:1、消防水源可利用市政管网供水或者根据消防用水的需求情况设置消防水池;2、消防车道的净宽度和净空高度均不应小于 4.0m,尽头式消防车道应设置回车道或者回车场,回车场的面积不应小于12.0m×12.0m,供大型消防车使用时,不宜小于18.0m×18.0m;3、甲、乙类厂房与民用建造之间的防火间距为25m ,与重要公共建造的防火间距不宜小于 50m ;4、甲、乙类厂房中室内消火栓的间距不应大于 30.0m,其它厂房室内消火栓的间距不应大于 50.0m。
(一生产的火灾危(wei)险性应根据生产中使用或者产生的物质性质及其数量等因素,分为甲、乙、丙、丁、戊类。
1、闪点小于28℃的液体;2、爆炸下限小于 10%的气体;3、常温下能自行分解或者在空气中氧化能导致迅速自然或者爆炸的物质;4、常温下受到水或者空气中水蒸气的作用,能产生可燃气体并引起燃烧或者爆炸的物质。
如: 1、己烷,戊烷,环戊烷,石脑油,二硫化碳,苯、甲苯,甲醇、乙醇,乙醚,蚁酸甲酯、醋酸甲酯,汽油,丙酮,丙烯, 60 度以上的白酒; 2、乙炔,氢,甲烷,环氧乙烷,水煤,气液化石油气等。
1、闪点大于等于28℃至小于60℃油品和有机溶剂提炼、回收、洗涤部位及其泵房; 2、一氧化碳压缩机室及净化部位发生煤炉气或者鼓风炉煤气净化部位,胺压缩机房; 4、樟脑或者松香提炼厂房,硫磺回收厂房; 5、氧气站; 6、铝粉或者镁粉厂房。
如: 1、煤油,松节油,丁烷醇、异戊醇,丁醚,溶剂油,樟脑油;2、氨气、液氯; 3、硝酸铜,亚硝酸钾,重铬酸钠,硝酸,硝酸汞; 4、硫磺,镁粉,铝粉,樟脑,生松香, 5 氧气,氟气;1、闪点大于等于60℃的液体;2、可燃固体。

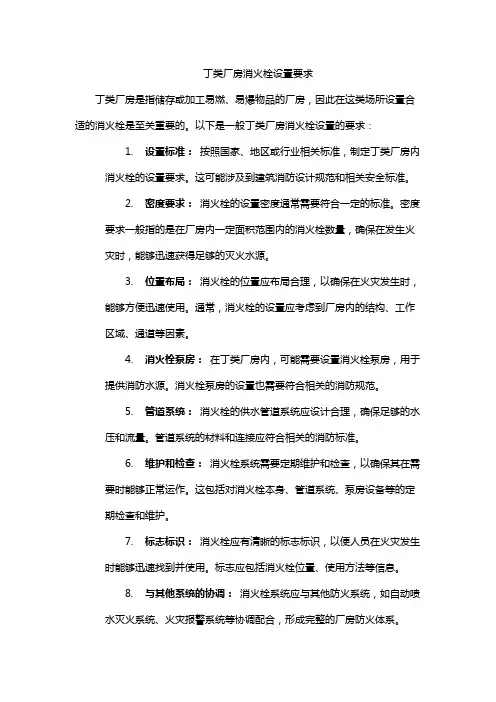

丁类厂房消火栓设置要求丁类厂房是指储存或加工易燃、易爆物品的厂房,因此在这类场所设置合适的消火栓是至关重要的。
以下是一般丁类厂房消火栓设置的要求:1.设置标准:按照国家、地区或行业相关标准,制定丁类厂房内消火栓的设置要求。
这可能涉及到建筑消防设计规范和相关安全标准。
2.密度要求:消火栓的设置密度通常需要符合一定的标准。
密度要求一般指的是在厂房内一定面积范围内的消火栓数量,确保在发生火灾时,能够迅速获得足够的灭火水源。
3.位置布局:消火栓的位置应布局合理,以确保在火灾发生时,能够方便迅速使用。
通常,消火栓的设置应考虑到厂房内的结构、工作区域、通道等因素。
4.消火栓泵房:在丁类厂房内,可能需要设置消火栓泵房,用于提供消防水源。
消火栓泵房的设置也需要符合相关的消防规范。
5.管道系统:消火栓的供水管道系统应设计合理,确保足够的水压和流量。
管道系统的材料和连接应符合相关的消防标准。
6.维护和检查:消火栓系统需要定期维护和检查,以确保其在需要时能够正常运作。
这包括对消火栓本身、管道系统、泵房设备等的定期检查和维护。
7.标志标识:消火栓应有清晰的标志标识,以便人员在火灾发生时能够迅速找到并使用。
标志应包括消火栓位置、使用方法等信息。
8.与其他系统的协调:消火栓系统应与其他防火系统,如自动喷水灭火系统、火灾报警系统等协调配合,形成完整的厂房防火体系。
以上要求是一般性的指导,具体的设置要求可能因国家和地区的法规、标准而有所不同。
因此,在设置丁类厂房内的消火栓时,最好咨询专业的消防设计师,确保满足当地相关规定和标准。
关于室内消火栓系统的设置场所和设计安装要求设置场所1、建筑占地面积大于300㎡的厂房和仓库。
2、高层公共建筑和建筑高度大于21m的住宅建筑。
注:建筑高度不大于27m的住宅建筑,设置室内消火栓系统确有困难时,可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。
3、体积大于5000m³的车站、码头、机场的候车(船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑。
4、特等、甲等剧场,超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。
5、建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑。
设计要求1、室内消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定。
2、室内消火栓的配置应符合下列要求:1)应采用DN65室内消火栓,并可与消防软管卷盘或轻便水龙设置在同一箱体内。
2)应配置公称直径65有内衬里的消防水带,长度不宜超过25.0m;消防软管卷盘应配置内径不小于φ19的消防软管,其长度宜为30.0m;轻便水龙应配置公称直径25有内衬里的消防水带,长度宜为30.0m。
3)宜配置当量喷嘴直径16mm或19mm的消防水枪,但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪;消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。
3、设置室内消火栓的建筑,包括设备层在内的各层均应设置消火栓。
4、屋顶设有直升机停机坪的建筑,应在停机坪出入口处或非电器设备机房处设置消火栓,且距停机坪机位边缘的距离不应小于5.0m。
5、消防电梯前室应设置室内消火栓,并应计入消火栓使用数量。
6、室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求,但建筑高度小于或等于24.0m且体积小于或等于5000m³的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅,以及本规范表3.5.2中规定可采用1支消防水枪的场所,可采用1支消防水枪的1股充实水柱到达室内任何部位。

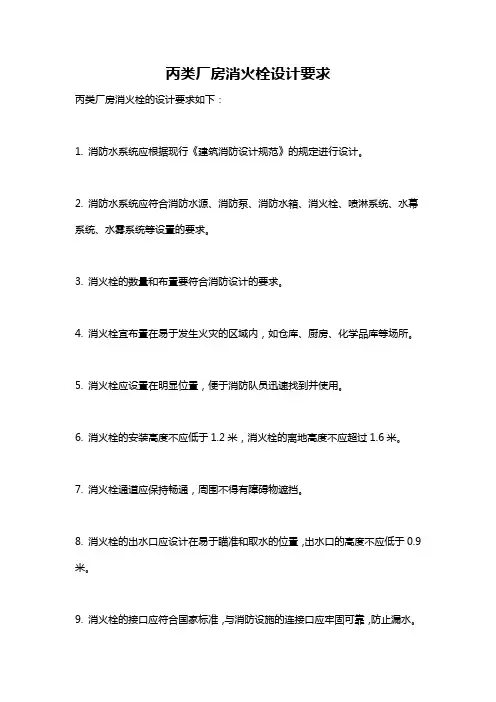

丙类厂房消火栓设计要求
丙类厂房消火栓的设计要求如下:
1. 消防水系统应根据现行《建筑消防设计规范》的规定进行设计。
2. 消防水系统应符合消防水源、消防泵、消防水箱、消火栓、喷淋系统、水幕系统、水雾系统等设置的要求。
3. 消火栓的数量和布置要符合消防设计的要求。
4. 消火栓宜布置在易于发生火灾的区域内,如仓库、厨房、化学品库等场所。
5. 消火栓应设置在明显位置,便于消防队员迅速找到并使用。
6. 消火栓的安装高度不应低于1.2米,消火栓的离地高度不应超过1.6米。
7. 消火栓通道应保持畅通,周围不得有障碍物遮挡。
8. 消火栓的出水口应设计在易于瞄准和取水的位置,出水口的高度不应低于0.9米。
9. 消火栓的接口应符合国家标准,与消防设施的连接口应牢固可靠,防止漏水。
10. 消火栓的管道应采用耐腐蚀、耐高压的材料制作,管道应设置冲洗装置,定期检查和维护。
UDC GB 中华人民共和国国家标准P GB××××-××××《消防给水及消火栓系统技术规范》(征求意见稿)Code of design on fire protection water supply and hydrant systems200x—××—××发布 200×—××—××实施中华人民共和国建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准《消防给水及消火栓系统技术规范》(征求意见稿)Code of design on fire protection water supply and hydrant systemsGB50xxx—200x主编部门:中华人民共和国公安部批准部门:中华人民共和国建设部施行日期:200x年x x月x日中国xxxxx 出版社200x 北京中华人民共和国共和国建设部公告第 xxx号建设部关于发布国家标准《消防给水及消火栓系统设计规范》的公告现批准《消防给水及消火栓系统设计规范》为国家标准,编号为GB50xxx—200x,自200x年x月x日起实施。
其中,第条为强制性条文,必须严格执行。
中华人民共和国建设部二OO八年xx月xx日前言根据建设部建标[2006]77号文件的要求,由中国中元国际工程公司会同公安部天津消防研究所、上海市公安消防总队、北京市公安消防总队、辽宁省公安消防总队、浙江省公安消防总队、中国建筑设计研究院、华东建筑设计研究院有限公司、中国建筑西北设计研究院、中国石化工程建设公司、广州市设计院、四川省建筑设计院、新疆建筑设计研究院、中国建筑东北设计研究院、中元国际工程设计研究院、北京利华消防工程公司、上海瑞孚管路系统有限公司、北京科进电子工程技术有限公司、上海上龙阀门厂、广东东方管业有限公司等单位编制国家标准《消防给水及消火栓系统设计规范》GB50261。
工业厂房消防设计规范厂房消防设计在工业生产中,厂房的消防安全至关重要。
一个合理、有效的消防设计能够在火灾发生时,最大限度地保护人员生命安全,减少财产损失,并保障生产活动的连续性。
下面我们就来详细探讨一下工业厂房消防设计的规范和要点。
首先,要明确工业厂房的火灾危险性分类。
这是消防设计的基础,根据生产中使用或产生的物质性质及其数量等因素,将工业厂房分为甲、乙、丙、丁、戊五类。
例如,甲类厂房通常是指那些生产中使用或产生闪点小于 28℃的液体,爆炸下限小于 10%的气体等的场所;而戊类厂房则是指常温下使用或加工不燃烧物质的生产场所。
不同的火灾危险性分类决定了消防设施的配置要求和防火间距等方面的差异。
在建筑结构方面,工业厂房的耐火等级应根据其火灾危险性分类、建筑高度等因素确定。
一般来说,高层厂房、甲、乙类厂房的耐火等级不应低于二级;单、多层丙类厂房和多层丁、戊类厂房的耐火等级不应低于三级。
厂房的防火墙、承重墙、楼梯间、疏散走道等重要部位应采用耐火性能良好的建筑材料,以保证在火灾发生时能够保持结构的稳定性,为人员疏散和灭火救援争取时间。
疏散设计是工业厂房消防设计的关键环节之一。
要根据厂房的面积、人员数量、生产工艺等因素,合理确定疏散楼梯、疏散通道的数量、宽度和位置。
疏散楼梯应采用封闭楼梯间或防烟楼梯间,疏散通道应保持畅通无阻,不得堆放杂物或设置障碍物。
同时,要设置明显的疏散指示标志和应急照明设施,确保人员在火灾发生时能够迅速、准确地找到疏散路线。
消防设施的配置是工业厂房消防设计的核心内容。
常见的消防设施包括火灾自动报警系统、自动喷水灭火系统、消火栓系统、防烟排烟系统等。
对于甲、乙类厂房和高层厂房,应设置自动喷水灭火系统;对于占地面积大于 1500 平方米或总建筑面积大于 3000 平方米的丙类厂房,应设置火灾自动报警系统。
消火栓系统应保证厂房内任何一点都有两股充实水柱能够同时到达,水枪的充实水柱长度应根据厂房的高度和火灾危险性确定。
厂房消防设计专篇引言概述:在工业生产中,厂房是一个重要的生产场所,一旦发生火灾将会造成严重的人员伤亡和财产损失。
因此,厂房消防设计是至关重要的,能够有效预防和控制火灾,保障生产安全。
一、建筑结构设计1.1 厂房结构要符合消防安全要求,建筑材料要具有防火性能。
1.2 厂房内部应设置消防通道和疏散通道,确保人员疏散通畅。
1.3 厂房建筑要考虑消防设施的设置位置,便于消防人员进行灭火救援。
二、消防设施配置2.1 安装灭火器材,如灭火器、消防栓等,保证及时灭火。
2.2 配备烟感探测器和火灾报警系统,及时发现火灾隐患。
2.3 安装自动喷水灭火系统,能够在火灾发生时自动启动,有效控制火势。
三、消防通道设置3.1 确保消防通道畅通无阻,不得用于临时存放货物或堵塞。
3.2 设置消防通道标识,便于消防人员迅速找到。
3.3 定期检查消防通道的疏散效果,确保在火灾发生时人员能够快速疏散。
四、消防演练和培训4.1 定期组织消防演练,提高员工应急逃生和灭火能力。
4.2 进行消防知识培训,普及火灾防范知识,提高员工的消防意识。
4.3 建立消防应急预案,明确各岗位职责和应急处置程序。
五、定期维护检查5.1 定期对消防设施进行维护保养,确保其正常运行。
5.2 定期检查消防设施的有效性和可靠性,及时更换损坏设备。
5.3 建立完善的消防档案,记录消防设施的维护保养情况和检查记录。
结语:厂房消防设计是保障生产安全的重要环节,只有做好消防设计工作,才能有效预防和控制火灾,保障员工的生命财产安全。
希望各厂房管理者能够重视消防设计,做好防火工作,确保厂房安全生产。

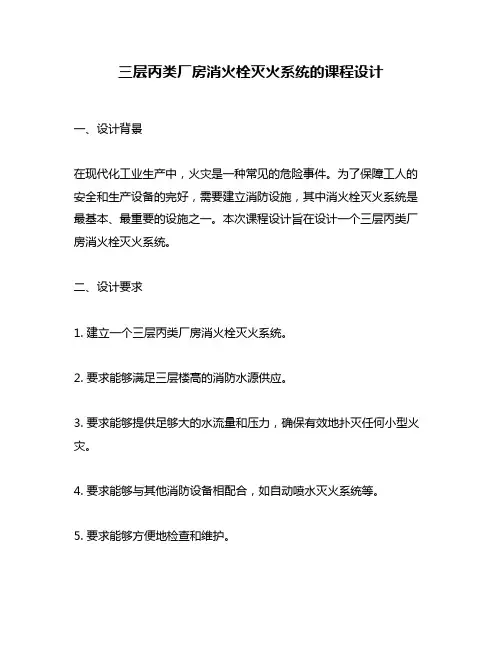

三层丙类厂房消火栓灭火系统的课程设计一、设计背景在现代化工业生产中,火灾是一种常见的危险事件。
为了保障工人的安全和生产设备的完好,需要建立消防设施,其中消火栓灭火系统是最基本、最重要的设施之一。
本次课程设计旨在设计一个三层丙类厂房消火栓灭火系统。
二、设计要求1. 建立一个三层丙类厂房消火栓灭火系统。
2. 要求能够满足三层楼高的消防水源供应。
3. 要求能够提供足够大的水流量和压力,确保有效地扑灭任何小型火灾。
4. 要求能够与其他消防设备相配合,如自动喷水灭火系统等。
5. 要求能够方便地检查和维护。
三、设计方案1. 消防水源由于本厂房位于城市区域内,可以利用城市自来水作为主要消防水源。
同时,在紧急情况下,还需备有一台柴油发电机组作为备用电源。
发电机组将通过管道连接到主管道上,以确保在停电时也能正常运行。
2. 消火栓系统本设计采用干式消火栓系统,主要由水泵、水箱、管道和消火栓组成。
水泵将自来水从城市供水管道中抽出,并将其送入水箱中。
当发生火灾时,消防人员可以通过开启消火栓的方式将压力释放到管道中,从而将水流送到火灾现场。
3. 灭火系统本设计还包括了自动喷水灭火系统,该系统与消防水源相连,并能够自动检测到火灾并触发喷水装置。
这种系统在一些特殊环境下非常有用,如电气设备房等。
4. 检查和维护为了方便检查和维护,本设计还包括了一些特殊的设施。
例如,在每个层面上都设置有一个检修口以便于清洗和维修管道。
同时,在每个层面上都设置有一个控制台,以方便管理人员进行监控和调整。
四、设计实现1. 消防水源在实际实现中,我们需要选择一台合适的柴油发电机组作为备用电源,并将其与主管道连接起来。
同时,在使用城市自来水时需要注意保证供应稳定,并在必要时增加储水设施以确保消防用水的充足性。
2. 消火栓系统在实际实现中,我们需要选择合适的水泵、水箱和管道,并将其安装在适当的位置。
同时,需要注意管道的材料和连接方式,以确保其稳定性和耐久性。
1、消火栓可跨越防火分区吗?答:(1)消火栓不可跨越防火分区。
《建筑设计防火规范》GB50016-2006第8.4.3.7条明文规定:室内消火栓的布置应保证每一个防火分区同层有二只水枪的充实水柱同时到达任何部位。
由于《高层民用建筑设计防火规范》GB50045-95(2005年版)未对此内容作明文规定,而高层建筑防火等级要高于多层建筑,故《建筑设计防火规范》GB50016-2006第8.4.3.7条同样适用于高层建筑。
(这一条值得商讨,当采用防火门时,可以考虑跨越防火分区。
建规5.3.121每个防火分区的安全出口数量应经计算确定,且不应少于2个。
当平面上有2个或2个以上防火分区相邻布置时,每个防火分区可利用防火墙上1个通向相邻分区的防火门作为第二安全出口,但必须有1个直通室外的安全出口高规6.1.12.1:6.1.12.1每个防火分区的安全出口不应少于两个。
当有两个或两个以上防火分区,且相邻防火分区之间的防火墙上设有防火门时,每个防火分区可分别设一个直通室外的安全出口。
从以上可以得到佐证:防火分区之间疏散楼口试可以借用的。
同理当失火时,防火门及卷帘会关闭,但防火门可人工开启,从消防队员灭火的实际来看,肯定是先进到没有失火的防火分区里,借用本区消火栓灭火的)2、消防电梯前室的消火栓能否计入本层消火栓总数答:本地区高层住宅消防电梯前室的消火栓可计入本层消火栓总数(需消防部门同意)。
(在建规中明确不能记于总数内,高规没有明确。
有的设计者在狭小的住宅前室内(其他地方没有位置)设置双立管双栓,再增设一个前室消火栓非常没有必要。
当我询问其设置的必要性时,其人说单栓为了不被他用。
在合用前室内,可以采用单立管双栓,前提是18层及以下的塔楼或单元式住宅。
从双向供水考虑,最好塔楼采用双立管,顶部成环。
单元式互联在楼顶成环。
这里合用的前提是必须为住宅,其他不可以,藐似住宅的公寓也不可以)3、消防水池不用储存室外消防用水时,是否应有供消防车的取水口?供室内消防的消防水池,没有必要设置取水口,消防车可以就近室外消火栓取水。
制药厂消防系统设计资料由华盛兴邦公司整理编辑中山市某中药厂厂区内由多栋建筑物组成,有制剂综合楼(二层)、提取车间(三层)、宿舍楼(五层)、食堂(一层)等。
每栋建筑物的消防设计要求不同,制剂车间、提取车间内均设有洁净空调系统,提取车间内有酒精回收及存放区,在制剂综合楼内设有仓库,仓库内经常堆放大量易燃的中草药、成品及外包装材料,针对不同场所采用相应的消防设施,体现技术先进性和使用的安全性。
1 消火栓给水系统1.1室外消火栓给水系统根据规范的要求,整个厂区同一时间内火灾次数按一次考虑,火灾持续时间为小时,室外消火栓设计用水量按消防需水量最大的制剂综合楼确定,在厂区内敷设环状消防给水管网,室外消火栓布置在厂区内主要交通道路的两边。
1.2室内消火栓系统在厂区内每个单体建筑物内均设置室内消火栓灭火系统,根据每个单体不同性质分别设置,分别确定其室内消防用水量。
室内消防箱的布置要满足室内任何部位均有两支水枪同时到达,消防箱布置在走廊或车间内位置明显、易于取用的地方,由于车间内许多场所有洁净要求,消防箱如布置在洁净区域内,消防箱及立管暗藏敷设在墙体内,箱门达到洁净墙体要求。
在提取车间屋顶设置屋顶水箱,提供前十分钟室内消防用水量,消防箱设置高度满足最不利点静水大的制剂综合楼确定;在厂区内敷设环状消防给水管网,室外消火栓布置在厂区内主要交通道路的两边。
1.3室内消火栓系统在厂区内每个单体建筑物内均设置室内消火栓灭火系统,根据每个单体不同性质分别设置,分别确定其室内消防用水量。
室内消防箱的布置要满足室内任何部位均有两支水枪同时到达,消防箱布置在走廊或车间内位置明显、易于取用的地方,由于车间内许多场所有洁净要求,消防箱如布置在洁净区域内,消防箱及立管暗藏敷设在墙体内,箱门达到洁净墙体要求。
在提取车间屋顶设置屋顶水箱,提供前十分钟室内消防用水量,消防箱设置高度满足最不利点静水压力不低于,在厂区内设置集中消防水池及泵房,不再在各单体内设屋顶水箱、消防水池及泵房,水池及水泵参数按室内消火栓系统需水量最大的制剂综合楼确定。
室外消火栓系统一.系统构成二。
工作原理三.系统设置规定一)设置范围二)室外消火栓设置规定1.市政消火栓1)a:宜地上;b:寒冷地区宜地上干式且增设消防水鹤;c:地下时永久性标志、消火栓D(宜)≥1.5m2)管径:宜DN150;地上栓口:DN150或DN100+2XDN65地下栓口:DN100和DN65各1个3)位置:a:宜一侧设置,靠近十字路口;b:路宽>60m时两侧交错设置c:市政桥头、交通隧道口出设———保护半径≤150m、间距≤120m.4)路边:0.5m≤L≤2m; 墙外侧:≥5m5)平时运行压力:≥0.14MPa;火灾时:Q(出水量)≥15L/S、供水压力: ≥0.1MPa—从地面算起6)消防水鹤:a:寒冷地区都市主干道设;间距宜为1000m; 连接旳市政给水管DN(宜)>﹦200.b:火灾时:Q(出水量)≥30L/S、供水压力: ≥0.1MPa—从地面算起2.室外消火栓1)符合本节规定,还应符合市政消火栓规定.2)数量根据室外消火栓设计流量和保护半径确定;保护半径≤150m、每个流量10~15L/S沿建筑均匀布置,不易一侧,扑救面一侧N≥2个3)设置距离4)甲、乙、丙液体和液化烃旳储罐区建筑旳室外消火栓:a)应设在防火堤或防护墙外;b)罐壁15m内旳不计入数量。
5)工艺装置区a)高压/临高压给水系统场所;周围设、间距L≤6m。
b)宽度≥120m时路边设b)给水引入管设有倒流防止器且火灾时水头损失室外消火栓不能满足规定时——倒流防止器前设一种室外消火栓室内消火栓系统一.系统构成二.工作原理(一般临时高压消防给水系统)设有消防泵、位消防水箱。
1)火灾时:打开消防水箱——连接水带和消火栓口———打开消火栓阀门,消火栓投入使用。
2)按下消火栓箱内旳按钮向消防控制中心报警,同步高位水箱旳流量开关和消防水泵出水干管旳压力开关或报警阀组旳压力开关旳信号直接启动消防泵。
还可消防现场、消防控制中心启动消防泵。
工业厂房消防设计规范厂房消防设计专篇建筑消防设计专篇工程名称:产业园工程建设单位(盖章)有限公司设计单位(盖章)建筑设计有限公司2015年4 月16 日目录一、设计依据二、工程概述三、总平面布局四、建筑部分五、给水排水设计六、消防防、排烟设计七、电气设计八、防雷接地设计一、设计依据 1.1相关文件1.1.1当地规划部门提供的道路红线图,规划设计(土地使用)条件及建设项目意见书。
1.1.2建设单位提供的本项目用地红线图及地形图电子文档。
1.1.3设计合同名称及编号。
1.1.4建设单位对本项目单体方案的确认意见。
1.2设计采用的主要标准:1.2.1《建筑工程设计文件编制深度规定》;1.2.2《民用建筑设计通则》GB 50352—2005; 1.2.3《全国民用建筑工程设计技术措施》2009; 1.2.4《建筑设计防火规范》GB 50016—2006; 1.2.5《建筑内部装修设计防火规范》GB 50222—95; 1.2.6《建筑灭火器配置设计规范》GB 50140—2005;1.2.7国家及地方有关部门的其他相关规范、规定。
二、工程概述2.1 本工程为某家具产业园工程的项目,共计8栋厂房和1栋5层的综合楼,名称分别为厂房A、B、C、D、E、F、G、H和综合楼。
2.2 本工程位于某市。
2.3 各建筑单体的基本信息统计如下表:2.4 上述建筑的耐火等级均为二级,厂房结构形式均为轻钢结构,综合楼的结构类型为框架结构。
2.5上述建筑使用功能除综合楼为民用建筑外,其他均为单层工业厂房。
三、总平面布局本项目包括8栋厂房和1栋综合楼,各厂房的定位及其与周边市政道路的关系详见《总平面定位图》。
3.1 防火间距:厂房之间的建筑间距均不小于10米,满足《建筑设计防火规范》-3.4.1的要求; 3.2 消防车道厂房A、B、C、D、E、F、G、H分别沿长边设置了消防车道;厂房C、D沿周边设置环形消防车道,消防车道均能承受消防车的轮压荷载。
室内消火栓系统设置规则一、规定根据《建筑设计防火规范》GB50016-2014规定,下列建筑或场所应设置自动灭火系统:8.2.1下列建筑或场所应设置室内消火栓系统:1.建筑占地面积大于300㎡的厂房和仓库;2.高层公共建筑和建筑高度大于21m的住宅建筑;注:建筑高度不大于27m的住宅建筑,设置室内消火栓系统确有困难时,可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。
3.体积大于5000m3的车站、码头、机场的候车(船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑;4.特等、甲等剧场,超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑;5.建筑高度大于15m或体积大于10000m3的办公建筑、教学建筑和其他单、多层民用建筑。
8.2.2本规范第8.2.1条未规定的建筑或场所和符合本规范第8.2.1条规定的下列建筑或场所,可不设置室内消火栓系统,但宜设置消防软管卷盘或轻便消防水龙:1.耐火等级为一、二级且可燃物较少的单、多层丁、戊类厂房(仓库)。
2.耐火等级为三、四级且建筑体积不大于3000m3的丁类厂房;耐火等级为三、四级且建筑体积不大于5000m3的戊类厂房(仓库)。
3.粮食仓库、金库、远离城镇且无人值班的独立建筑。
4.存有与水接触能引起燃烧爆炸的物品的建筑。
5.室内无生产、生活给水管道,室外消防用水取自储水池且建筑体积不大于5000m3的其他建筑。
8.2.3国家级文物保护单位的重点砖木或木结构的古建筑,宜设置室内消火栓系统。
8.2.4人员密集的公共建筑、建筑高度大于100m的建筑和建筑面积大于200㎡的商业服务网点内应设置消防软管卷盘或轻便消防水龙。
高层住宅建筑的户内宜配置轻便消防水龙。
二、室内消火栓设置位置分析室内消火栓是灭火和消防救援的基础消防设施,布置室内消火栓有以下几个原则,一是保障火灾出现时能有二支水枪同时到达室内任何部位;二是控制消火栓的间距;三是应按防火分区要求进行布置。
厂房消防设计专篇标题:厂房消防设计专篇引言概述:厂房消防设计是确保工厂安全运营的重要环节。
合理的消防设计可以有效预防和控制火灾,保护员工和财产安全。
本文将从五个大点出发,详细阐述厂房消防设计的重要性和具体要点。
正文内容:1. 厂房消防设备规划1.1 确定消防设备种类:根据厂房的结构、用途和火灾风险评估,选择适当的消防设备,如灭火器、消防栓、自动喷水灭火系统等。
1.2 设备布局和数量:根据厂房的平面布局和使用要求,合理规划消防设备的布局和数量,确保设备能够覆盖到每一个区域,并满足灭火需求。
2. 厂房消防通道设计2.1 主要通道规划:设计主要通道,确保消防车辆能够顺利进入厂房,并提供足够的空间进行灭火和救援。
2.2 疏散通道规划:合理规划疏散通道,确保员工能够迅速、安全地撤离火灾现场,通道宽度、标识和照明等要符合相关标准。
2.3 防烟措施:考虑到火灾可能产生的浓烟,设计合适的防烟措施,如设置防烟门、防烟窗和防烟排烟系统等。
3. 厂房消防水源规划3.1 消防水池:根据厂房的规模和火灾风险评估,设计合适容量的消防水池,确保消防用水充足。
3.2 消防水管网:规划消防水管网,确保消防水源能够快速供应到各个区域,水管材质和连接方式要符合相关标准。
3.3 消防水泵:选择适当的消防水泵,确保水源能够稳定供应,并具备一定的增压能力。
4. 厂房消防报警系统设计4.1 火灾报警器布局:根据厂房的布局和火灾风险评估,合理布置火灾报警器,确保能够及时发现火灾。
4.2 报警系统联动:设计报警系统与其他设备的联动,如自动喷水灭火系统、疏散指示灯等,提高火灾处置的效率。
4.3 报警系统监控:设置监控中心,实时监测火灾报警系统的状态,及时采取措施应对异常情况。
5. 厂房消防培训与演练5.1 消防培训计划:制定消防培训计划,定期对员工进行消防知识培训,提高员工的火灾应急意识和自救能力。
5.2 消防演练:定期组织消防演练,摹拟火灾场景,让员工熟悉火灾应急逃生程序和使用消防设备的方法。
一、厂房室内消防栓设置的必要性1.1 厂房是工业生产的场所,存在着较大的火灾隐患。
一旦发生火灾,将会对厂房内的设备和人员造成严重的损失。
1.2 消防栓是灭火救援的重要设施,能够在火灾发生时提供及时的水源和灭火设备,对扑灭初起火灾起到至关重要的作用。
1.3 合理设置厂房室内消防栓,对防范和控制火灾具有重要意义。
二、厂房室内消防栓设置的具体要求2.1 距离要求:消防栓应设置在厂房内明显、便于识别的位置,并且在任何地点都能够迅速到达。
消防栓与最大可燃物料堆垛的距离不得大于50米,悬挂物料顶部不得大于35米。
在任何地方不得大于100米不得设置两个及以上的消防栓。
2.2 高度要求:消防栓应设置在离地面1.2~1.5米的位置,高于地面不能大于1.8米。
设置的位置应该有清晰的标识,以便于消防队员在火灾发生时能够第一时间找到。
2.3 排水系统:消防栓应配备排水系统,确保在不使用时能够保持干燥。
排水系统应具备自动排水和手动排水两种方式。
2.4 连接管道:消防栓的连接管道应保持畅通,严禁存放杂物。
连接管道的外露部分应保持清洁,以便于消防队员在使用时能够顺利连接水源。
2.5 标识标志:设置消防栓的位置应有明显的标识标志,标识应包括消防栓的位置、型号、厂家信息等内容。
2.6 维护检查:消防栓的维护检查应定期进行,确保设施的完好性和可用性。
定期检查包括消防栓的水压、连接管道的通畅性、排水系统的有效性等内容。
2.7 环境要求:消防栓的设置位置应远离易燃易爆场所,避免发生次生灾害。
三、结论3.1 合理设置厂房室内消防栓是防范和控制火灾的重要措施,具有重要的意义。
3.2 在设置厂房室内消防栓时,必须严格按照相关的要求进行,确保消防栓的有效性和可用性。
3.3 更加重视厂房室内消防栓的设置和维护工作,是保障工厂生产和人员安全的重要举措。
四、消防栓设置的相关标准与规定4.1 消防栓的设计和设置应符合《建筑设计防火规范》(GB xxx-2014)的相关要求,包括消防栓的位置、管道的布置、排水系统的设计等。
目录设计要求 (1)1.选定消火栓、水带、水枪的型号 (1)2确定消火栓的水枪充实水柱、水枪设计流量和设计喷嘴压力 (1)3确定室内消火栓给水系统的消防用水量 (2)4计算消火栓保护半径并确定室内消火栓及消防竖管的布置间距 (2)5绘制室内消火栓给水系统管网平面布置图和轴测图 (3)6选择计算管路 (4)7计算最不利点消火栓口处所需的水压 (4)8消火栓系统管网管径 (4)9计算最不利管路的水头损失 (4)10选择消防水泵 (5)11确定水箱的容积和设置高度 (6)12确定水泵接合器的类型和数量 (7)13确定室外消火栓的类型和数量 (7)14确定室外消防给水管网管径 (7)15确定水池有效容积 (7)设计要求建筑物:乙类厂房(高:6m ,长: 67m ,宽: 50m )1.选定消火栓、水带、水枪的型号根据建筑物性质,本建筑选用带自救式消防水喉的室内消火栓箱,箱内配备SN65mm 的单出口出消火栓,直径为65mm的麻质水带(每盘水带长为20 m ),口径 16mm 的手提式直流水枪和口径25mm 的小口径消火栓,小口径消火栓配有直径为19mm 胶带(长40m )喷嘴口径为6mm 水喉。
2确定消火栓的水枪充实水柱、水枪设计流量和设计喷嘴压力(1)水枪充实水柱的确定水枪充实水柱的计算:S 1.414( H1H) 1.414(6 1) 7.07mk2表 2-1 不同类型建筑消火栓充实水柱建筑类型充实水柱 /m甲、乙类厂房、层数超过 6 层的公共建筑和层10.0数超过 4 层的厂房(仓库);高层厂房(仓库)、高架仓库和体积大于25000m 3的商店、体育馆、影剧院、会堂、展13.0览建筑、车站、码头、机场建筑等其他建筑7.0根据《建筑设计防火规范》规定,该工业厂房消火栓的水枪充实水柱不应小于10m。
确定水枪充实水柱为10m 。
(2)计算水枪喷嘴所需的压力:表 2-2系数α值充实水柱长度 /m水枪喷嘴口径 /mm1316192225713.313.212.812.212.1 1015.014.013.511.511.5 1318.516.915.813.814.6 1522.019.318.017.016.3 2049.135.029.526.019.5充实水柱长度为10m,水枪喷嘴口径为 16mm ,所以α取 14.0 水枪喷嘴压力:H p S k14.0 10 140KPa(3)确定每支水枪的设计流量表 2-3 水枪喷嘴流量系数β值喷嘴口1316 1922径/mmβ0.06460.0793 0.1577 0.2836喷嘴口径为 16mm , β 取 0.0793每支水枪计算流量:q pH p 0.0793 140 3.332L / s银据《建筑设计防火规范》砚定,该工业厂房每支枪的最小流量q min 不应小于 5L/s 。
确定每支水枪的设计流量q psmax{ q p , q min } 5L / s( 4)确定消火栓水枪喷嘴压力和充实水柱水枪设计喷嘴压力计算公式:q2 ps5 5H ps315.26 KPa0.0793相应水枪充实水柱:H ps315.26S k22.52m14(5)确定消火栓栓口压力2q 2 xh25 H xh H d H q H sk A d L d qxhH sk 0.004 20 52 33.93mH 2OB0.793所以消火栓栓口处所需水压为 33.93 mH2O 。
3 确定室内消火栓给水系统的消防用水量表 3-1 多层民用和工业建筑物的室内消火栓用水量高度 h 、层数、体积 V 或消火栓用水同时使用每支水枪 每根竖管 量水枪 最小流量最小流量建筑物名称座位数 n-1数量 /支-1-1/L s · /L s ·/L ·s 35 22.5 5 V ≤ 10000mh ≤ 24m310 2 5 10 V > 10000m厂房25 5 5 15 24m < h ≤ 50mH > 50m306515因该建筑为工业乙类厂房, h<24m , V=3650m 2<10000m 2 ,由上表可知,同时使用水枪个数为 2 支,因此:QN q ps 2 5 10L / s4 计算消火栓保护半径并确定室内消火栓及消防竖管的布置间距(1)计算室内消火栓的保护半径消火栓保护半径计算公式:R 0.8L d0.707S k0.8 20 22.52 0.707 31.92m(2)确定室内消火栓的布置间距单排消火栓两股水柱到达室内任何部位的间距S2R2 b231.9225 19.85m22(3)确定消防竖管的布置间距和根数根据室内消火栓的布置原则,结合工业厂房标准层平面图,确定消火栓竖管的根数为 1 根。
5绘制室内消火栓给水系统管网平面布置图和轴测图图 5-1 室内消火栓给水系统管网平面布置图图 5-2室内消火栓给水系统管网轴测图6 选择计算管路根据其室内消火栓给水系统管网轴测图,选择1-2-3 管段作为最不利计算管路。
7 计算最不利点消火栓口处所需的水压H xh H d H q H sk A d L d q2 q 2 xh 25 xhH sk 0.004 20 52 33.93mH 2OB0.7938 消火栓系统管网管径由表可知,每根消防竖管所通过的最小流量为5L/s ,消火栓系统总用水量为 10L/s 。
消火栓系统标准管径的直径有15mm 、20mm 、25mm 、32mm 、50mm 、70mm 、80mm 、100mm 、125mm 、 150mm 。
室内消火栓管网管径计算公式:q π Dv2d根据上式得消防竖管管径:4Qvd4 0.0050.0504m 50.4mm3.14 2.5室内消防管道应根据系统设计流量,流速和压力等计算确定,但竖管不应小于DN100。
取标准管径 d=100mmd40.010.0713m 71.3mm3.14 2.5取标准管径 d=100mm9 计算最不利管路的水头损失(1) 管道沿程水头损失计算公式:h w1 ALQ 2式中: Σ hw1 ——沿程水头损失,Pa ;L ——计算管段长度, m ; Q ——计算管段流量, L/s ; A ——管道比阻值,见表9-1。
表 9-1管道比阻值管径253240507080100125150200 /mmA4367.0938.445.3110.828.9311.68 2.6740.86230.33950.09029 6管段选的是100mm 管径。
根据式 9-1 管道沿程水头损失:h ALQ2 2.674 19.8519.8527961.84Paw1102(2)管道局部水头损失:当消火栓为独立消火栓时,局部水头损失是沿程水头损失的0.1 倍;当消火栓用于生活时,局部水头损失是沿程水头损失的 0.15 倍;当消火栓用于生产和生活时,局部水头损失是沿程水头损失的 0.2 倍。
由于该设计的消火栓均为独立消火栓因此其局部阻力:h w2h w10.2 7961.84 0.21592.37Pa 。
(3)总水头损失:h w h w1h w 27961.84 1592.37 9554.2Pa9.554kPa10选择消防水泵(1)消防水泵的流量Q N q ps 2 5 10L / s(2)消防水泵的扬程室内消火栓给水系统所需总压力计算公式:H H xh h w H式中: H ——建筑物室内消火栓给水系统所需的总水压,kPa;H ——最不利点消火栓与消防水泵泵轴或进水管起点间的静水压,kPa;Hxh——计算管段流量,L/s;最不利点消火栓栓口处所需的水压,KPa;Σhw——计算最不利管路的水头损失 , KPa。
根据上式室内消火栓给水系统所需总压力:H H xh h w H 339.3 9.554 9.8 6407.654kPa水泵扬程:h 407.6542O4.02mH 101.325(3)选择消防水泵。
根据表 10-1,消防水量为 10L/s;压力为 407.654KPa 时,选择 2 台 XBD4.6/10-75W 型水泵,其中1 台备用。
表 10.1 消防泵型号必需汽蚀余型号流量 Q压力 P转速 n效率η功率 N量-1/MPa/r min·/%/KW(NPSH)r /L ·s/mXBD1.8/5-50W50.18145065 2.2 3.2XBD2.7/5-50W50.271450653 3.2XBD3.6/5-50W50.361450654 3.2XBD4.5/5-50W50.45145065 5.5 3.2XBD5.4/5-50W50.54145065 5.5 3.2XBD6.3/5-50W50.631450657.5 3.2XBD7.2/5-50W50.721450657.5 3.2XBD8.1/5-50W50.811450657.5 3.2XBD2.3/10-75W10023145068 5.5 3.0XBD3.4/10-75W100.341450687.5 3.0XBD4.6/10-75W100.4614506811 3.0XBD5.5/10-75W100.5514506811 3.0XBD6.9/10-75W100.6914506815 3.0XBD8.0/10-75W100.8014506815 3.0XBD9.2/10-75W100.9214506818.5 3.0XBD10.3/10-75W10 1.0314506818.5 3.0XBD2.9/20-100W200.2914507211 3.5XBD4.3/20-100W200.4314507215 3.5XBD5.8/20-100W200.5814507222 3.5XBD7.2/20-100W200.7214507230 3.5XBD8.6/20-100W200.8614507230 3.5XBD10.1/20-100W20 1.0114507237 3.5XBD11.5/20-100W20 1.1514507245 3.5XBD13.0/20-100W20 1.3014507245 3.5XBD4.2/25-125W250.4214507322 3.511确定水箱的容积和设置高度(1)水箱的容积水箱的有效容积V Q S t高位水箱供水时间为10min ,则有效容积:V Q f t 10 10 606m3消防储备水容积V f0.06Q f T x0.06 10 106m3(2)水箱设置高度xgx h w Hxh式中:Σ hw ——计算最不利管路的水头损失,KPaHxh ——最不利点消火栓栓口处所需的水压,KPa。
根据公式得:H xh h w3393009554.2 x135.59mg1000 9.8将消防水箱设置在距房顶 59m 以上的高度显然不符合厂房实际设计,因此将消防水箱放置在厂房房顶,通过水泵加压来实现设计要求。
