液压缸的结构液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。

上图给出了双作用单活塞杆液压缸的结构图，该液压缸主要由缸底1、缸筒6、缸盖10、活塞4、活塞杆7 和导向套8 等组成；缸筒一端与缸底焊接，另一端与缸盖采用螺纹连接。

活塞与活塞杆采用卡键连接，为了保证液压缸的可靠密封，在相应位置设置了密封圈3、5、9、11 和防尘圈12。

下面对液压缸的结构具体分析。

3.2.1缸体组件缸体组件与活塞组件形成的密封容腔承受油压作用，因此，缸体组件要有足够的强度，较高的表面精度可靠的密封性。

3.2.1.1 缸筒与端盖的连接形式常见的缸体组件连接形式如图 3.10 所示。

(1)法兰式连接（见图a），结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。

(2)半环式连接（见图b），分为外半环连接和内半环连接两种连接形式，半环连接工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。

半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。

(3)螺纹式连接（见图f、c），有外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。

(4)拉杆式连接（见图d），结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。

只适用于长度不大的中、低压液压缸。

(5)焊接式连接（见图e），强度高，制造简单，但焊接时易引起缸筒变形。

3.2.1.2 缸筒、端盖和导向套的基本要求缸筒是液压缸的主体，其内孔一般采用镗削、绞孔、滚压或珩磨等精密加工工艺制造，要求表面粗糙度在0.1～0.4μm，使活塞及其密封件、支承件能顺利滑动，从而保证密封效果，减少磨损；缸筒要承受很大的液压力，因此，应具有足够的强度和刚度。

HSG01系列工程液压缸样本

HSG01系列工程液压缸样本

3000
55
注： １．速比φ系指活塞有效面积与活塞杆腔有效面积之比。 ２．速比 １．４６ 中杆径尺寸为优选系列。 ３．最大行程原则上：φφ ＝1.33，S=8D；φφ=1.46,S=10D； φφ=2,S=12D。 ４．用户所需 Ｓ 大于表中规定最大行程时，应通过双方协商解决。 ５．非铰轴和中法兰连接的最小行程按上表。 ６．1MPa 约等于 10Kgf/cm2。
L3
30 35 40
45
45
50 55
60 65
70 75
85
95 105 115
L5
30
40
50
60
70
82
90 110 122
L4
55
65
66
70 75
85
90
75
78
100 107 112 120 135
▲ 76 ▲ 80 ▲ 85
▲ 95 ▲ 100
L1+S
225+S 243+S 258+S
第 ４页
主 页
样本目录
ＨＳＧ ※ ０１ 系列工程液压缸
◆ 活塞杆端为外螺纹 ／ 杆头耳环连接
图２
１ ． ２ 、耳环连接
３ 、铰轴连接
４ 、端部法兰连接 ５ 、中部法兰连接
第 ５页
主 页
样本目录
ＨＳＧ ※ ０１ 系列工程液压缸
◆ 活塞杆端为外螺纹 ／ 杆头耳环连接的安装连接尺寸表
缸径 Ｄ φ 40 φ 50 φ 63 φ 80 φ 90 φ 100 φ 110 φ 125 φ 140 φ 150 φ 160 φ 180 φ 200 φ 220 φ 250
498+S 513+S

液压缸气缸图纸集

液压缸气缸图纸集

注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

A注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

A注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

A注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

A A注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

A 注：右侧三维图可以三维预览（旋转与缩放等）,本图由三维模具网提供，QQ：2500402818。

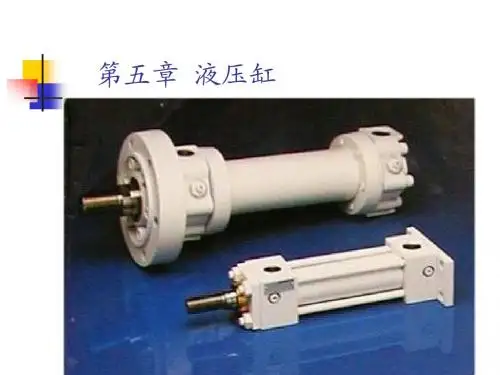

单活塞杆液压缸PPT课件

单活塞杆液压缸PPT课件

V 1（ D 2 d 2 ) b 8
Qt
V t
1 (D 2 d 2 )b
8
t
1 (D 2 d 2 )b 8
Qt
(D 2 d 2 )b
由于漏失，使得Q>Qt，所以容积效率为： V
Qt Q
M
QV
(D2 d2)b
式中-D缸体内孔直径;
d-输出轴外圆的直径;
b-叶片的宽度;其它符号202意1 义同前。
2021
35
七、液压缸常见故障和排除方法
故障现象 爬行
产生原因
1．外界空气进入缸内 2．密封压得太紧
3．活塞与活塞杆不同轴 4．活塞杆弯曲变形
5．缸筒内壁拉毛，局部磨损严重或腐蚀 6．安装位置有误差
7．双活塞杆两端螺母拧得太紧 8．导轨润滑不良
排除方法
1．开动系统，打开排气塞（阀）强迫排气 2．调整密封，保证活塞杆能用手拉动而试车时无泄漏即可
以运动形式分两种;往复直线运动,往复摆动。
2021
4
二、活塞式液压缸
结构由缸筒、活塞、活塞杆、端盖、支架和密封件等 组成。当压力油从左油口进入缸的左缸时,推动活塞向右运 动,从而通过活塞杆带动工作台也向右运动。缸左腔的油则 从右口排出。若从右口进压力油,则工作台会产生反向(左) 运动,左口就会成为排油口。
活塞与活塞杆之间的螺纹连接,它适用于负载较小,受力无冲 击的液压缸中。
卡环连接方式。
径向销式连接结构,用锥销把活塞固定在活塞杆上。这种连接 方式特别适用于双活塞杆式活塞。
2021
41
2021
42
四、缓冲装置
为避免活塞在液压缸的行程终端现缸盖发生撞击,需要缓 冲装置。对大型、高速或要求高的液压缸则必须有缓冲装置。 尽管各种缓冲装置的结构形式不同,但它们的工作原理则是相 似的。几乎都是利用活塞接近缸盖时增大液压缸的回油阻力, 使活塞减速,从而防止活塞撞击缸盖。

液压缸基本结构

液压缸基本结构

液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。

上图给出了双作用单活塞杆液压缸的结构图，该液压缸主要由缸底1、缸筒6、缸盖10、活塞4、活塞杆7和导向套8等组成；缸筒一端与缸底焊接，另一端与缸盖采用螺纹连接。

活塞与活塞杆采用卡键连接，为了保证液压缸的可靠密封，在相应位置设置了密封圈3、5、9、11和防尘圈12。

下面对液压缸的结构具体分析。

3.2.1 缸体组件•缸体组件与活塞组件形成的密封容腔承受油压作用，因此，缸体组件要有足够的强度，较高的表面精度可靠的密封性。

3.2.1.1 缸筒与端盖的连接形式常见的缸体组件连接形式如图3.10所示。

(1)法兰式连接（见图a），结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。

(2)半环式连接（见图b），分为外半环连接和内半环连接两种连接形式，半环连接工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。

半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。

(3)螺纹式连接（见图f、c），有外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。

•(4)拉杆式连接（见图d），结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。

只适用于长度不大的中、低压液压缸。

(5)焊接式连接（见图e），强度高，制造简单，但焊接时易引起缸筒变形。

3.2.1.2 缸筒、端盖和导向套的基本要求•缸筒是液压缸的主体，其内孔一般采用镗削、绞孔、滚压或珩磨等精密加工工艺制造，要求表面粗糙度在 0.1～0.4μm，使活塞及其密封件、支承件能顺利滑动，从而保证密封效果，减少磨损；缸筒要承受很大的液压力，因此，应具有足够的强度和刚度。

第二节 典型液压缸结构

第二节 典型液压缸结构

（a）法兰连接式 （b）半环连接式 （c）螺纹连接式
（d）拉杆连接式
（e）焊接连接式
图4-10 缸筒与缸盖结构 1—缸盖 2—缸筒 3—压板 4—半环 5—防松螺帽 6—拉杆
2. 活塞组件（活塞和活塞杆）
活塞受油压的作用在缸筒内作往复运动，因此，活塞必
须具备一定的强度和良好的耐磨性。活塞一般用铸铁制造。
(a) 圆柱形环隙式; (b) 可变节流槽式;
(c)可调节流孔式
(a)圆柱形环隙式;(b)圆锥形环隙式; (c)可变节流槽式;(d)可调节流孔式
5.排气装置
在安装过程中或停止工作一段时间后，空气将侵 入液压系统内。缸筒内如存留空气，将使液压缸在低 速时产生爬行、颤抖等现象，换向时易引起冲击，因 此在液压缸结构上要能及时排除缸内留存的气体。一 般双作用式液压缸不设专门的放气孔，而是将液压油 出入口布置在前、后端盖的最高处。大型双作用式液 压缸则必须在前、后端盖设放气栓塞。对于单作用式 液压缸，液压油出入口一般设在缸筒底部，放气栓塞 一般设在缸筒的最高处。
活塞杆处密封圈磨损严重或 损坏
运动部件 产生爬行 活塞杆液压缸端盖密封圈压 得太死
调整压盖螺钉或更换密封圈
调整压盖螺钉（不漏油即可）
液压缸中进入空ห้องสมุดไป่ตู้未排净
活塞杆与运动部件连接不牢 固
利用排气装置排气，无排气装置可在 空载下反复动作若干次
检查并紧固连接螺栓 在油路上设背压阀 进行检修和调整
运动部件 换向有冲击 不在缸端部换向，缓冲装置 不起作用 冲击声 液压缸缓冲装置失灵
第二节 典型液压缸结构
下图所示为双作用单活塞杆式液压缸的结构图,它主 要由缸筒1、活塞2、活塞杆3、端盖4、密封件5等组成,缸 筒1、活塞2、端盖4及密封件5共同形成密闭工作容腔。液 压缸有杆腔和无杆腔的油液由活塞和密封件隔开、密封。

液压缸[全套]图纸说明书模板

液压缸[全套]图纸说明书模板

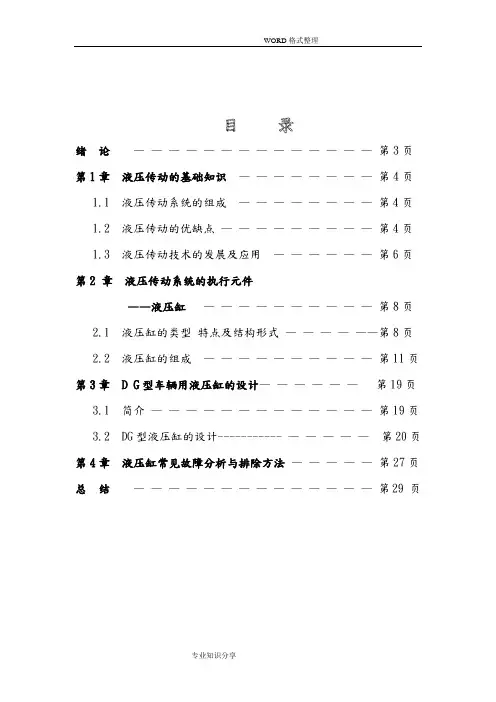

绪论——————————————第3页第1章液压传动的基础知识————————第4页 1.1 液压传动系统的组成————————第4页 1.2 液压传动的优缺点—————————第4页 1.3 液压传动技术的发展及应用——————第6页第2 章液压传动系统的执行元件——液压缸——————————第8页 2.1 液压缸的类型特点及结构形式——————第8页 2.2 液压缸的组成——————————第11页第3章 D G型车辆用液压缸的设计——————第19页 3.1 简介—————————————第19页 3.2 DG型液压缸的设计----------- —————第20页第4章液压缸常见故障分析与排除方法—————第27页总结——————————————第29 页绪论第一章液压传动的基础知识1.1液压传动系统的组成液压传动系统由以下四个部分组成：〈1〉动力元件——液压泵其功能是将原动机输出的机械能转换成液体的压力能，为系统提供动力。

〈2〉执行元件——液压缸、液压马达。

它们的功能是将液体的压力能转换成机械能，以带动负载进行直线运动或者旋转运动。

〈3〉控制元件——压力、流量和方向控制阀。

它们的作用是控制和调节系统中液体的动力、流量和流动方向，以保证执行元件达到所要求的输出力（或力矩）、运动速度和运动方向。

〈4〉辅助元件——保证系统正常工作所需要的辅助装置。

包括管道、管接头、油箱过滤器和指示仪表等。

〈5〉工作介质---工作介质即传动液体，通常称液压油。

液压系统就是通过工作介质实现运动和动力传递的。

1.2液压传动的优缺点优点：〈1〉体积小、重量轻，单位重量输出的功率大（一般可达32M P a,个别场合更高）。

〈2〉可在大范围内实现无级调速。

〈3〉操纵简单，便于实现自动化。

特别是和电气控制联合使用时，易于实现复杂的自动工作循环。

〈4〉惯性小、响应速度快，起动、制动和换向迅速。

(液压马达起动只需0.1s)〈5〉易于实现过载保护，安全性好；采用矿物油作为工作介质，自润滑性好。

钢厂油缸图纸(全套cad加工图纸)

钢厂油缸图纸(全套cad加工图纸)

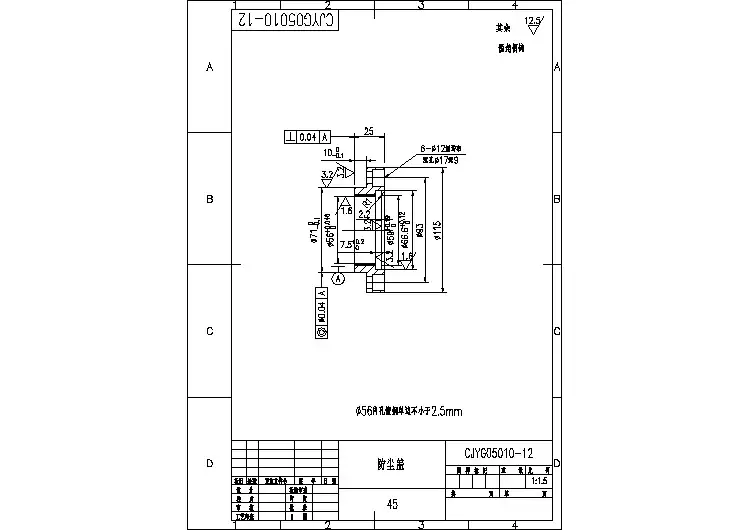

12Mpa试验压力18MPa工作压力主要参数行 程杆 径缸 径160mm50mm80mm16Mpa20MPa140mm750mm100mm技术条件1.装配前所有零件用柴油清洗干净. 2.组装时油口用垫板封死.不得有脏物落下.3.按工厂试验要求进行,合格后方能出厂.4.紧钉螺钉最后配钻.5.试验合格订出厂标牌.行 程工作压力试验压力主要参数杆 径缸 径锐角倒钝%%c56内孔镀铜单边不小于2.5mm旧底图总号日 期签 字校 描描 图借通用件登记标准审查 设 计 校 对 工艺审查 审 核 审 定 日 期 批 准共 页第 页 更改文件号 标记处数 日 期 签 字 图 样 标 记 比 例 重 量 材 料代 号序号名 称数量 注总 计重 量单 件11223344AABBCCDD%%c56{}{\H0.7143x%%c71{}{\H0.7143x%%c93{}{}%%c59{}{\H0.7143x%%c66.6{}{\H0.7143x%%c115{}{}10{}{\H0.7143x25{}{}R1{}{}2.2{}{}7.5{}{\H0.7143x
