体育馆建筑的隔声降噪设计

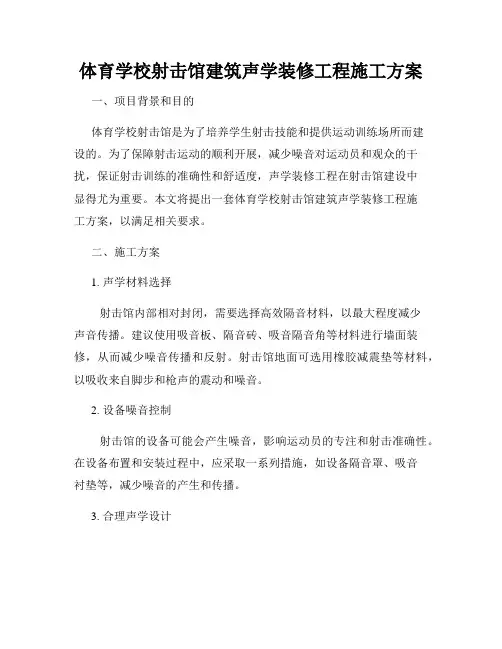

体育学校射击馆建筑声学装修工程施工方案一、项目背景和目的体育学校射击馆是为了培养学生射击技能和提供运动训练场所而建设的。

为了保障射击运动的顺利开展，减少噪音对运动员和观众的干扰，保证射击训练的准确性和舒适度，声学装修工程在射击馆建设中显得尤为重要。

本文将提出一套体育学校射击馆建筑声学装修工程施工方案，以满足相关要求。

二、施工方案1. 声学材料选择射击馆内部相对封闭，需要选择高效隔音材料，以最大程度减少声音传播。

建议使用吸音板、隔音砖、吸音隔音角等材料进行墙面装修，从而减少噪音传播和反射。

射击馆地面可选用橡胶减震垫等材料，以吸收来自脚步和枪声的震动和噪音。

2. 设备噪音控制射击馆的设备可能会产生噪音，影响运动员的专注和射击准确性。

在设备布置和安装过程中，应采取一系列措施，如设备隔音罩、吸音衬垫等，减少噪音的产生和传播。

3. 合理声学设计射击馆的声学设计也是减少噪音和回音的重要手段。

合理的声音吸收、隔音和断桥措施，如减少射击区域的空间回音和共振效应，能提升射击环境的安静度和舒适度。

4. 通风和空调系统射击馆需要保持适宜的温度和湿度，但通风和空调系统会产生噪音。

合理设计和安装空调系统，选择低噪音设备，考虑布置噪音衰减设备，如吸声器，以最小化噪音对运动员和观众的干扰。

5. 环境噪音控制射击馆周围环境噪音会对训练和比赛产生干扰。

可以采取外墙隔音、隔音窗等措施，减少外来噪音的传入。

6. 合理布局射击馆内部的合理布局对声学装修也具有重要影响。

在射击区域布置上，要考虑射击手、观众和教练的位置，避免声音的反射和传播对他们造成干扰。

合理的布置还可以减少声音反射和产生的共振效应。

三、预期效果通过本次声学装修工程施工方案的实施，我们可以达到以下预期效果：1. 噪音控制：显著减少声音传播和反射，减小射击馆内的噪音影响，提供一个安静的训练环境。

2. 环境适应：提供适宜的温度、湿度和空气质量，确保运动员和教练的舒适度和专注度。

设计与技术管理浙江江南工程管理股份有限公司 体育馆建筑吸声降噪设计思考许 明，吴延升（浙江江南工程管理股份有限公司， 浙江 杭州 310013）摘 要：吸声降噪对于各体育馆充分发挥其观众席、比赛场地及相关用房良好的听闻环境有着积极的作用。

在进行体育馆声学设计时，首先要考虑比赛大厅所处的环境可能存在的内部或外部的干扰噪声的类型，并对各种噪声进行分析，继而采取合理的吸声降噪措施。

同时，体育馆建筑作为城市大型公共建筑，对其选址建设应充分结合场地周边声环境进行综合评估，以充分保障其具有良好的吸声降噪的基础。

关键词：体育馆建筑；外部吸声；内部降噪中图分类号：TU712 文献标识码： B 文章编号：1007-4104（2020）S1-0097-030 引 言在进行体育馆建筑噪声控制设计时应严格遵循设计规范的具体要求，如：GB/T 50948—2013《体育场建筑声学技术规范》、JGJ/T 131—2012《体育馆声学设计及测量规程》以及 JGJ31—2003《体育建筑设计规范》。

设计单位在进行场馆声学设计时，往往重点关注的是场馆的内部噪声的控制，而忽略了外部环境的干扰噪声。

本文则结合现行规范及工程案例，将体育馆内外部噪声控制作为思考议题。

混响时间的长短是客观评价音质优劣的重要技术指标，混响时间长有利于音质丰满度的提高，混响时间短有利于语言清晰度提高。

对于体育馆建筑主要还是以保证语言的清晰度为主，因此，缩短混响时间是本文所探讨的重难点问题。

1 体育场馆建筑声学常见问题在进行重难点问题探讨前，我们需要明确体育馆（游泳馆）进行声学设计的目标是比赛大厅、观众坐席内具有合适的混响时间并保证语言的清晰度，声场分布均匀且没有回声、颤动回声、声聚焦等声学缺陷。

目前，全国绝大多数的体育馆（游泳馆）的建筑声学所面临的共性问题如下。

（1）体育馆建筑多会在外墙构造上大面积或局部使用玻璃幕墙，而玻璃易形成声聚焦。

（2）屋面多为异形屋盖，屋顶面积大，体育馆内的本底噪声控制难度大，易产生回声或颤动回声。

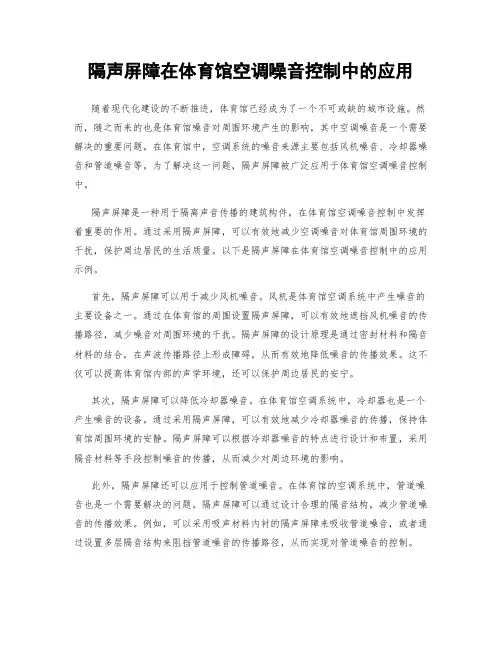

隔声屏障在体育馆空调噪音控制中的应用随着现代化建设的不断推进，体育馆已经成为了一个不可或缺的城市设施。

然而，随之而来的也是体育馆噪音对周围环境产生的影响，其中空调噪音是一个需要解决的重要问题。

在体育馆中，空调系统的噪音来源主要包括风机噪音、冷却器噪音和管道噪音等。

为了解决这一问题，隔声屏障被广泛应用于体育馆空调噪音控制中。

隔声屏障是一种用于隔离声音传播的建筑构件，在体育馆空调噪音控制中发挥着重要的作用。

通过采用隔声屏障，可以有效地减少空调噪音对体育馆周围环境的干扰，保护周边居民的生活质量。

以下是隔声屏障在体育馆空调噪音控制中的应用示例。

首先，隔声屏障可以用于减少风机噪音。

风机是体育馆空调系统中产生噪音的主要设备之一。

通过在体育馆的周围设置隔声屏障，可以有效地遮挡风机噪音的传播路径，减少噪音对周围环境的干扰。

隔声屏障的设计原理是通过密封材料和隔音材料的结合，在声波传播路径上形成障碍，从而有效地降低噪音的传播效果。

这不仅可以提高体育馆内部的声学环境，还可以保护周边居民的安宁。

其次，隔声屏障可以降低冷却器噪音。

在体育馆空调系统中，冷却器也是一个产生噪音的设备。

通过采用隔声屏障，可以有效地减少冷却器噪音的传播，保持体育馆周围环境的安静。

隔声屏障可以根据冷却器噪音的特点进行设计和布置，采用隔音材料等手段控制噪音的传播，从而减少对周边环境的影响。

此外，隔声屏障还可以应用于控制管道噪音。

在体育馆的空调系统中，管道噪音也是一个需要解决的问题。

隔声屏障可以通过设计合理的隔音结构，减少管道噪音的传播效果。

例如，可以采用吸声材料内衬的隔声屏障来吸收管道噪音，或者通过设置多层隔音结构来阻挡管道噪音的传播路径，从而实现对管道噪音的控制。

此外，隔声屏障在体育馆空调噪音控制中的应用还可以通过结合其他控制措施来进一步提高效果。

例如，在隔声屏障的设计中可以考虑结合声学窗户来进一步降低噪音的传播效果，或者采用声学密封材料来提高隔声屏障的密封性能。

**体育馆建声处理方案(2)1.概述:**体育馆为一小型体育馆，容积约为36000m³,比赛大厅总表面积约为8400m²,观众席位约为2000席。

根据JGJ/T 131—2000《体育馆声学设计及测量规程》要求, 该体育馆比赛大厅满场500~1000Hz 的混响时间应为1.2~1.4秒, 低频可以稍长, 高频可以稍短。

现取中频混响时间设计值为1.3秒, 根据此要求作建声处理方案。

2. 吸声量估算:根据赛宾公式可以估算得该体育馆比赛大厅各表面的吸声总量应为4460m²时,大厅的频混响时间为1.3秒, 各表面平均吸声系数为0.53。

再根据伊林公式进行修正, 比赛大厅各表面的总吸声量达到3600m²时,即可达到设计要求。

3.体育馆比赛大厅固有吸声量估算:观众吸声量(75%满场):750m²；木地板:90m²;门、窗及其他:50m²;合计:890m²,尚需补充的吸声量为2710m²。

4.墙面处理方案：12-B轴、12-H轴、12-3轴、12-10轴墙面从地面以上2m为细条穿孔中密度条形板，板后空腔100mm,板后敷设50mm厚超细玻璃棉毡或离心玻璃棉块(35Kg/m³)外包玻璃丝布口袋, 穿孔率12%,处理面积约为400m²；12-B轴、12-H轴、12-3轴、12-10轴墙面从地面2m以上直至屋顶为1mm厚穿孔铝板,孔径3mm, 穿孔率20%,板后空腔100mm, 板后敷设50mm厚超细玻璃棉毡或离心玻璃棉块(35Kg/m³)外包玻璃丝布口袋, 处理面积约为1400m²；以上两种吸声结构中频平均吸声系数约为0.8,中频吸声量约为1440m²。

以上2种吸声结构板后应采用双层龙骨.龙骨间设铁丝网一层, 使玻璃棉毡贴紧穿孔板。

如采用木龙骨, 龙骨截面应为50×40, 并涂防火涂料2道。

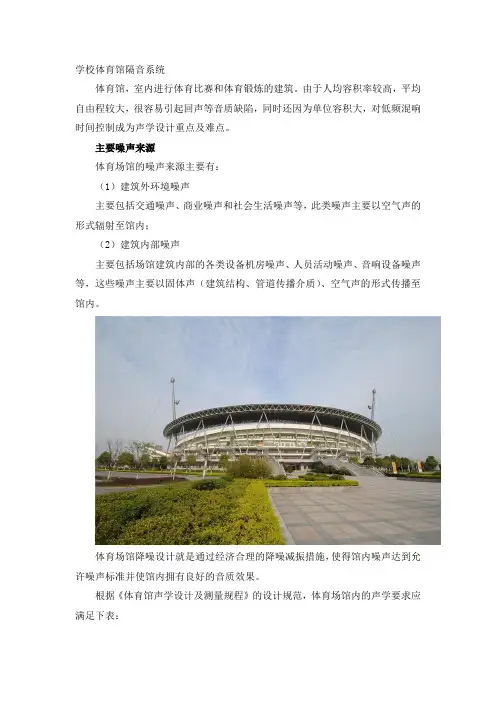

学校体育馆隔音系统
体育馆，室内进行体育比赛和体育锻炼的建筑。

由于人均容积率较高，平均自由程较大，很容易引起回声等音质缺陷，同时还因为单位容积大，对低频混响时间控制成为声学设计重点及难点。

主要噪声来源
体育场馆的噪声来源主要有：
（1）建筑外环境噪声
主要包括交通噪声、商业噪声和社会生活噪声等，此类噪声主要以空气声的形式辐射至馆内；
（2）建筑内部噪声
主要包括场馆建筑内部的各类设备机房噪声、人员活动噪声、音响设备噪声等，这些噪声主要以固体声（建筑结构、管道传播介质）、空气声的形式传播至馆内。

体育场馆降噪设计就是通过经济合理的降噪减振措施，使得馆内噪声达到允许噪声标准并使馆内拥有良好的音质效果。

根据《体育馆声学设计及测量规程》的设计规范，体育场馆内的声学要求应满足下表：
3.快速语言清晰度RASTI≥0.7；
4.声场不均匀度LP≥±3～5dB(A)；
对于以上声学要求，可运用澳飞驰声学专业的声学产品予以解决。

如利用澳飞驰阻尼隔音板增加场馆围护结构的隔声量
利用AFC减振器对场馆内的设备进行减振降噪处理
利用AFC吸声、扩声产品提高馆内音质效果使声场均匀等。

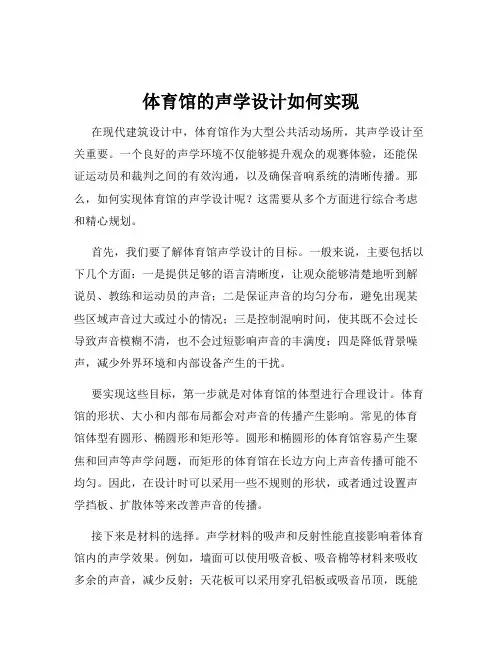

体育馆的声学设计如何实现在现代建筑设计中，体育馆作为大型公共活动场所，其声学设计至关重要。

一个良好的声学环境不仅能够提升观众的观赛体验，还能保证运动员和裁判之间的有效沟通，以及确保音响系统的清晰传播。

那么，如何实现体育馆的声学设计呢？这需要从多个方面进行综合考虑和精心规划。

首先，我们要了解体育馆声学设计的目标。

一般来说，主要包括以下几个方面：一是提供足够的语言清晰度，让观众能够清楚地听到解说员、教练和运动员的声音；二是保证声音的均匀分布，避免出现某些区域声音过大或过小的情况；三是控制混响时间，使其既不会过长导致声音模糊不清，也不会过短影响声音的丰满度；四是降低背景噪声，减少外界环境和内部设备产生的干扰。

要实现这些目标，第一步就是对体育馆的体型进行合理设计。

体育馆的形状、大小和内部布局都会对声音的传播产生影响。

常见的体育馆体型有圆形、椭圆形和矩形等。

圆形和椭圆形的体育馆容易产生聚焦和回声等声学问题，而矩形的体育馆在长边方向上声音传播可能不均匀。

因此，在设计时可以采用一些不规则的形状，或者通过设置声学挡板、扩散体等来改善声音的传播。

接下来是材料的选择。

声学材料的吸声和反射性能直接影响着体育馆内的声学效果。

例如，墙面可以使用吸音板、吸音棉等材料来吸收多余的声音，减少反射；天花板可以采用穿孔铝板或吸音吊顶，既能起到吸音作用，又能美观大方；地面材料则要考虑其反射性能和减震效果，避免声音在地面反射时产生过多的混响。

在座位的布置方面也有讲究。

座位的排列方式和材质会影响声音的吸收和散射。

合理的座位布局可以减少声音的遮挡和反射，提高声音的传播效率。

一般来说，阶梯式的座位布置更有利于声音的传播，而且座位的材质应该具有一定的吸音性能，以减少观众自身产生的噪声。

声学处理措施也是不可或缺的一部分。

例如，在体育馆的角落和墙壁交界处设置声学陷阱，可以吸收低频声音，避免低频驻波的产生；安装隔音门窗可以有效隔绝外界的噪声；设置声屏障可以阻挡声音向特定方向传播，减少对周边环境的影响。

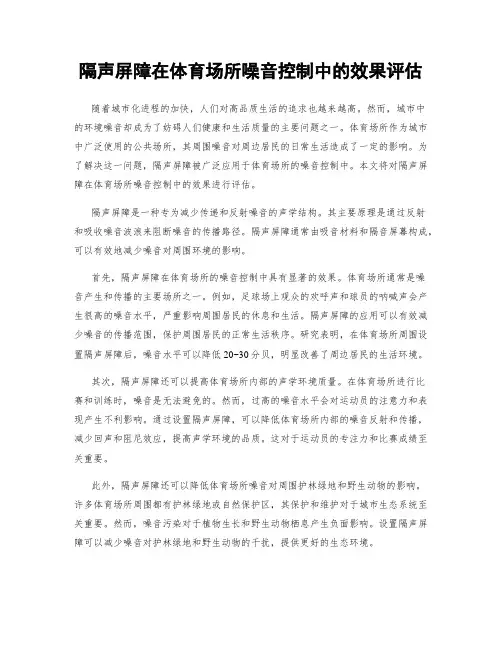

隔声屏障在体育场所噪音控制中的效果评估随着城市化进程的加快，人们对高品质生活的追求也越来越高。

然而，城市中的环境噪音却成为了妨碍人们健康和生活质量的主要问题之一。

体育场所作为城市中广泛使用的公共场所，其周围噪音对周边居民的日常生活造成了一定的影响。

为了解决这一问题，隔声屏障被广泛应用于体育场所的噪音控制中。

本文将对隔声屏障在体育场所噪音控制中的效果进行评估。

隔声屏障是一种专为减少传递和反射噪音的声学结构。

其主要原理是通过反射和吸收噪音波浪来阻断噪音的传播路径。

隔声屏障通常由吸音材料和隔音屏幕构成，可以有效地减少噪音对周围环境的影响。

首先，隔声屏障在体育场所的噪音控制中具有显著的效果。

体育场所通常是噪音产生和传播的主要场所之一。

例如，足球场上观众的欢呼声和球员的呐喊声会产生很高的噪音水平，严重影响周围居民的休息和生活。

隔声屏障的应用可以有效减少噪音的传播范围，保护周围居民的正常生活秩序。

研究表明，在体育场所周围设置隔声屏障后，噪音水平可以降低20~30分贝，明显改善了周边居民的生活环境。

其次，隔声屏障还可以提高体育场所内部的声学环境质量。

在体育场所进行比赛和训练时，噪音是无法避免的。

然而，过高的噪音水平会对运动员的注意力和表现产生不利影响。

通过设置隔声屏障，可以降低体育场所内部的噪音反射和传播，减少回声和阻尼效应，提高声学环境的品质。

这对于运动员的专注力和比赛成绩至关重要。

此外，隔声屏障还可以降低体育场所噪音对周围护林绿地和野生动物的影响。

许多体育场所周围都有护林绿地或自然保护区，其保护和维护对于城市生态系统至关重要。

然而，噪音污染对于植物生长和野生动物栖息产生负面影响。

设置隔声屏障可以减少噪音对护林绿地和野生动物的干扰，提供更好的生态环境。

在隔声屏障的设计中，还需要考虑一些因素以提高其效果。

首先是隔声屏障的高度和厚度。

高度和厚度的增加会显著提高隔声效果，因此需要根据具体情况进行合理设计。

其次是隔声屏障的材料选择。

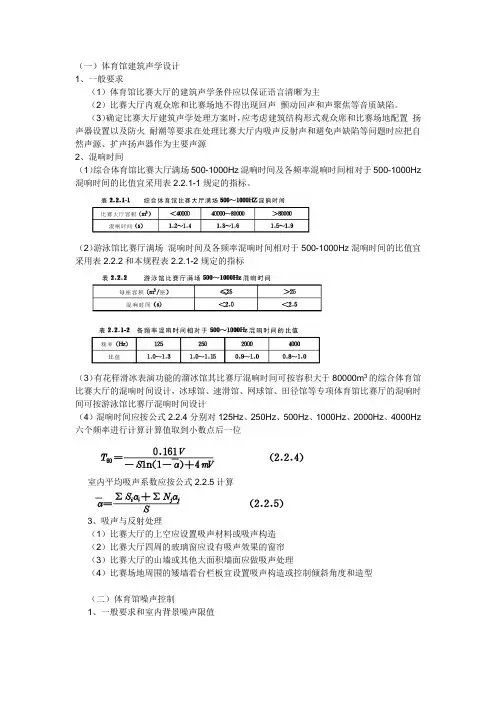

（一）体育馆建筑声学设计1、一般要求（1）体育馆比赛大厅的建筑声学条件应以保证语言清晰为主（2）比赛大厅内观众席和比赛场地不得出现回声颤动回声和声聚焦等音质缺陷。

（3）确定比赛大厅建筑声学处理方案时，应考虑建筑结构形式观众席和比赛场地配置扬声器设置以及防火耐潮等要求在处理比赛大厅内吸声反射声和避免声缺陷等问题时应把自然声源、扩声扬声器作为主要声源2、混响时间（1）综合体育馆比赛大厅满场500-1000Hz混响时间及各频率混响时间相对于500-1000Hz 混响时间的比值宜采用表2.2.1-1规定的指标。

（2）游泳馆比赛厅满场混响时间及各频率混响时间相对于500-1000Hz混响时间的比值宜采用表2.2.2和本规程表2.2.1-2规定的指标（3）有花样滑冰表演功能的溜冰馆其比赛厅混响时间可按容积大于80000m3的综合体育馆比赛大厅的混响时间设计，冰球馆、速滑馆、网球馆、田径馆等专项体育馆比赛厅的混响时间可按游泳馆比赛厅混响时间设计（4）混响时间应按公式2.2.4分别对125Hz、250Hz、500Hz、1000Hz、2000Hz、4000Hz 六个频率进行计算计算值取到小数点后一位室内平均吸声系数应按公式2.2.5计算3、吸声与反射处理（1）比赛大厅的上空应设置吸声材料或吸声构造（2）比赛大厅四周的玻璃窗应设有吸声效果的窗帘（3）比赛大厅的山墙或其他大面积墙面应做吸声处理（4）比赛场地周围的矮墙看台栏板宜设置吸声构造或控制倾斜角度和造型（二）体育馆噪声控制1、一般要求和室内背景噪声限值（1）比赛大厅和有关用房的噪声控制设计应从总体设计平面布置以及建筑物的隔声、吸声、消声、隔振等方面采取措施。

（2）比赛大厅和有关用房的背景噪声不得超过相应的室内背景噪声限值（3）体育馆噪声对环境的影响应符合现行《国家建准城市区域环境噪声标准》的规定（4）当体育馆比赛大厅贵宾休息室扩声控制室电视评论员室和扩声播音室无人占用时在通风空调调光等设备正常运转条件下室内背景噪声限值宜符合表3.1.4的规定。

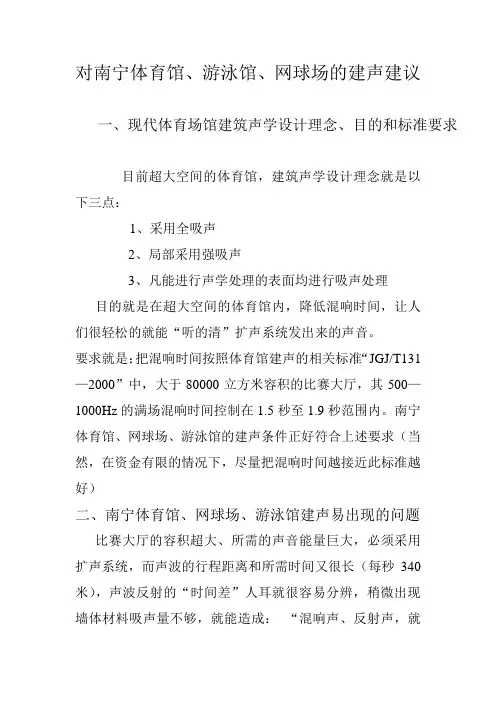

对南宁体育馆、游泳馆、网球场的建声建议一、现代体育场馆建筑声学设计理念、目的和标准要求目前超大空间的体育馆，建筑声学设计理念就是以下三点：1、采用全吸声2、局部采用强吸声3、凡能进行声学处理的表面均进行吸声处理目的就是在超大空间的体育馆内，降低混响时间，让人们很轻松的就能“听的清”扩声系统发出来的声音。

要求就是：把混响时间按照体育馆建声的相关标准“JGJ/T131—2000”中，大于80000立方米容积的比赛大厅，其500—1000Hz的满场混响时间控制在1.5秒至1.9秒范围内。

南宁体育馆、网球场、游泳馆的建声条件正好符合上述要求（当然，在资金有限的情况下，尽量把混响时间越接近此标准越好）二、南宁体育馆、网球场、游泳馆建声易出现的问题比赛大厅的容积超大、所需的声音能量巨大，必须采用扩声系统，而声波的行程距离和所需时间又很长（每秒340米），声波反射的“时间差”人耳就很容易分辨，稍微出现墙体材料吸声量不够，就能造成：“混响声、反射声，就比容积小的空间感觉明显的多”之后果，对体育实施实现扩声清晰度造成严重威胁。

投入巨资建体育设施，在内举办各种活动，最基本的功能就是要让观众“听得清”（扩声）和“看的清”（照明），否则就失去它的基本意义了，后果可想而知。

拥有巨大罩棚的网球场不能当做开放式空间来对待，它属于半封闭空间。

声波从罩棚中央开口处出去之前，要经过多次撞击和反射，形成局部的长混响问题影响语言清晰度，因此罩棚与墙面的吸声处理要当做体育馆来对待。

游泳馆的吸声材料要考虑防潮处理，一旦大量水蒸气堵住了吸声材料中的微小空隙，吸声功能就会逐步失效。

国内外的先失败后改造的案例很多，在此就不细介绍。

三、针对该场馆建声目前急需解决的方式方法目前要使用正确的体育场馆建筑声学设计理念，针对急需解决的问题。

体育馆的建声设计方式：1、全吸声2、强吸声3、处处吸声体育场馆的建声方法：只选择能最大提高“吸声量”的材料和施工工艺，从符合要求的材料中再选择相对美观的质地及颜色，再搭配设计出体育馆整体色彩效果，奥运会的“水立方”就这样，这是为解决“主要矛盾”所采取的最科学方法。
