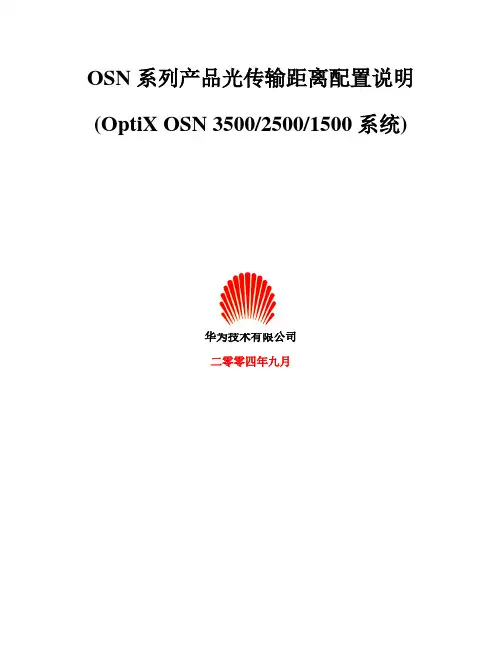

OSN系列产品光传输距离配置说明(OptiX OSN 3500/2500/1500系统)华为技术有限公司二零零四年九月目录1 概述 (3)2 光传输距离配置说明 (3)2.1 STM-16线路光板组网能力 (3)2.1.1 0～2km (3)2.1.2 2～15km (3)2.1.3 15~40km (3)2.1.4 40～80km (4)2.1.5 80～100km (4)2.1.6 100~140km (4)2.1.7 140~170km (4)2.1.8 2.5G定波长彩色光口 (5)2.2 STM-64线路光板组网能力 (5)2.2.1 0～2km (5)2.2.2 2～40km (6)2.2.3 40～80km (6)2.2.4 80~120km (7)2.2.5 10G定波长彩色光口 (7)1概述本文主要阐述OSN3500/2500/1500产品采用STM-16,STM-64组网时的传输距离配置能力。

2光传输距离配置说明2.1STM-16线路光板组网能力2.1.10～2km光口类型为I-16 使用I-16光口线路板SL16A单板,波长1310nm。

配置光路图如图1所示图1 STM-16 0~2公里G.652传输光纤的系统配置2.1.22～15km光口类型为S-16.1 使用S-16.1光口线路板SL16A单板,波长1310nm。

配置光路图如图2所示图2 STM-16 2~15公里G.652传输光纤的系统配置2.1.315~40km光口类型为L-16.1 使用L-16.1光口线路板SL16A单板,波长1310nm。

配置光路图如图3所示图3 STM-16 15~40公里G.652传输光纤的系统配置2.1.440～80km光口类型为L-16.2 使用L-16.2光口线路板SL16A单板（色散容限为1600ps/nm）,波长1550nm。

配置光路图如图4所示图4 STM-16 40~80公里G.652传输光纤的系统配置2.1.580～100km光口类型为L-16.2JE 使用L-16.2JE光口线路板SL16单板（色散容限为3400ps/nm）,波长1550nm。

ASON，让光网络更加智能！1.引言自动交换光网络（Automatically Switched Optical Network，ASON）是一种新型的智能化光网络体系结构，它通过引入一个智能的控制平面，使得光网络能够自动地完成网络拓扑和邻居的发现，并在此基础上根据用户的需求动态地进行路由决策、建立或拆除连接，基于流量工程的要求按需分配网络资源。

ASON克服了传统光网络业务提供慢、操作复杂以及资源分配灵活性差的缺点，而且还能提供光虚拟专用网（Optical Virtual Private Network,OVPN）等多种新型的增值业务。

这不仅适应了当今用户业务不断发展的需求，也为广大运营商提供了新的利润增长点。

因此，ASON一经提出便得到了世界权威标准化组织的支持和世界各大厂商及研究机构的关注与重视。

图1 ASON组网示意图本文主要从ASON的技术特点、发展概况以及体系结构等方面对ASON做简要的介绍。

2.ASON的技术特点与发展概况1）技术特点ASON最早是在2000年3月日本京都会议上，由国际电信联盟电信标准分局（T elecommunication Standardization Sector of the International Telecommunications Union，ITU-T）的Q19/13研究组正式提出的，并将它形成G.ason建议草案。

随后在美国、英国的支持下，ITU-T不断对G.ason的内容进行修改、补充，并于2001年发布G.807（自动交换传送网络功能需求）和G.8080（自动交换光网络体系结构）两个标准。

ITU-T最先提出的是自动交换传送网（Automatic Switched Transport Network，ASTN），这是一种更为通用意义上的网络概念，它与具体的技术无关，并能提供一系列支持在传送网络上建立和释放连接的控制功能。

而ASON实际上可以看作是ASTN技术在光网络中的一种应用实例。

1ASON介绍 关于本章ASON（Automatically Switched Optical Network），即自动光交换网络，是新一代光传送网络，也称智能光网络。

本章介绍了 ASON的一些基本概念及华为 ASON软件的应用和特性。

1.1 概华为公司提供的 ASON软件，可以应用在 OptiX OSN智能波分系列产品上，以支持传统网述络向 ASON网络的演进。

ASON软件符合 ITU-T和 IETF ASON/GMPLS系列标准。

1.2 ASON软件和功能华为公司提供 ASON控制平面软件，完成网络的呼叫连接，通过信令交换完成传送平面的动态控制等功能。

1.3 资源和拓扑自动发ASON网络可实现链路资源、网络拓扑和站点间光纤的自动发现，自动形成网络地图。

并现实时动态获取网络中波长/子波长业务的资源状态，包括占用和空闲资源状态，可以更方便快捷的了解当前网络情况。

1.4 智能路径建立和删在智能路径的建立、删除、修改和重路由的过程中，需要使用 RSVP-TE信令。

除1.5 ASON特性华为 OptiX OSN波分系列产品在加载智能软件后，即可提供 ASON功能。

1.6 光层和电层智能业智能软件不仅能提供波长级别的光层智能业务，还提供子波长级别的电层智能业务，客务户在不同层面均能实现灵活的业务调度。

1.1 概述华为公司提供的 ASON软件，可以应用在 OptiX OSN智能波分系列产品上，以支持传统网络向 ASON网络的演进。

ASON软件符合 ITU-T和 IETF ASON/GMPLS系列标准。

支持 ASON功能的智能波分系列产品如下：1.1.1 ASON 的产生和优势A SON作为传送网领域的新技术，相对于传统 WDM网络，在业务配置、带宽利用率和保护方式上更具优势。

1.1.2 ASON的特点A SON作为传送网领域的新技术，有其自身的特点。

1.1.3 华为 ASON解决方案华为提供了详尽的不同层面的 ASON解决方案。

华为OSN3500、华为OSN2500、华为OSN1500等华为设备中都支持ASON特性，在ASON网络中，当智能网元之间无法直连光纤时，可以租用海缆或利用第三方网络已有的光缆资源，创建一条间接相连的物理光纤通道，即虚拟TE链路。

虚拟TE链路分为物理虚拟TE链路和逻辑虚拟TE链路，可以通过带内和带外两种方式进行创建。

应用场景虚拟TE链路在ASON控制平面表现为一条直连光纤，但是在实际物理层面却可以经过多个传统设备或第三方网络，如图1所示。

说明：如果智能网元之间通过传统设备相连，那么在创建虚拟TE链路时，需要在传统设备上配置穿通交叉，把两段链路连接起来。

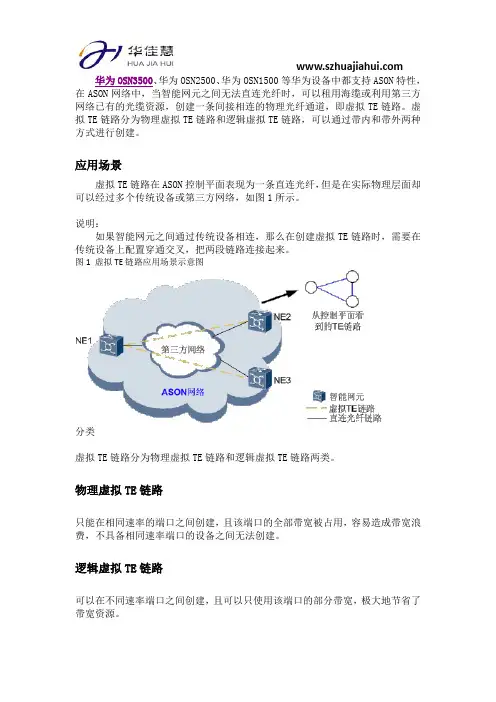

图1 虚拟TE链路应用场景示意图分类虚拟TE链路分为物理虚拟TE链路和逻辑虚拟TE链路两类。

物理虚拟TE链路只能在相同速率的端口之间创建，且该端口的全部带宽被占用，容易造成带宽浪费，不具备相同速率端口的设备之间无法创建。

逻辑虚拟TE链路可以在不同速率端口之间创建，且可以只使用该端口的部分带宽，极大地节省了带宽资源。

创建方式针对不同的信令方式，虚拟TE链路的创建方法存在差异，包括带内方式和带外方式两种。

带内方式当智能网元之间的传统设备支持DCC透传时，可以采用带内方式来创建虚拟TE 链路。

需要满足如下条件：将传统设备配置D4～D12字节的DCC透传，保证控制平面的信息可以通过带内方式进行通信。

将TE链路的校验模式修改为DCC模式，从而验证物理光纤的连通可用性。

当设备具备了带内通信方式和TE链路可校验后，系统就可以自动完成虚拟TE链路的创建。

带外方式当智能网元之间的传统设备不支持DCC透传时，需要额外的DCN进行通信。

带外DCN方式可以利用以太网口进行带外通信。

需要注意如下几点：由于DCC无法通信，TE链路的校验信息无法通过物理光纤进行连通性验证，只能通过手工配置远端的方式来创建虚拟TE链路。

通过手工配置的虚拟TE链路不具备自动校验功能，不能确保该光纤的真实连通性，需要人为保证光纤连接的正确性。

OptiX OSN 3500 OptiX OSN 3500 智能光传输系统智能光传输系统智能光传输系统产品介绍产品介绍1.1.概述概述概述OptiX OSN 3500智能光传输设备（以下简称OptiX OSN 3500）是华为技术有限公司开发的新一代智能光传输设备。

OptiX OSN 3500实现了在同一个平台上高效地传送语音和数据业务，它融合了以下技术：SDH（Synchronous Digital Hierarchy） PDH（Plesiochronous Digital Hierarchy） EthernetATM（Asynchronous Transfer Mode) SAN（Storage Area Network）WDM（Wavelength Division Multiplexing) DDN（Digital Data Network）ASON（Automatically Switched Optical Network) Microwave TechnologyOptiX OSN 3500的设备外形如下图所示。

2.2.功能功能功能 2.1容量 交叉容量OptiX OSN 3500提供各种交叉容量的交叉板。

OptiX OSN 3500设备最大提供200Gbit/s (1280×1280 VC-4)的高阶交叉，40Gbit/s(256×256 VC-4)，等效于(768×768 VC-3)或(16128×16128 VC-12)个VC-12的低阶交叉。

2.2业务业务包括SDH 业务、PDH 业务等多种业务类型。

OptiX OSN 3500可以处理的业务类型包括：SDH、PDH、以太网、RPR、ATM、DDN 以及SAN 业务。

2.2.1业务类型具体支持的业务类型如下表所示。

业务类型 描述SDH 业务SDH 标准业务：STM-1/4/16/64SDH 标准级联业务：VC-4-4c/VC-4-16c/VC-4-64c SDH 标准虚级联业务：VC4-Xv（X≤8）、VC3-Xv（X≤24） 带FEC 的SDH 业务：10.709 Gbit/s、2.666 Gbit/sPDH 业务 E1/T1业务E3/T3业务 E4业务 说明设备支持利用E13/M13功能实现E1/T1与E3/T3信号之间的复用与解复用。

华为OSN系列设备中的ASON软件OptiX GCP是华为公司提供的ASON软件，可以应用在OptiX OSN系列产品上，以支持传统网络向ASON网络的演进。

GCP的全称是GMPLS Control Plane。

OptiX OSN系列设备都支持ASON特性。

在OSN系列中ASON网络可以根据客户的需求层次的不同，提供不同服务等级的业务及对应级别的隧道。

拓扑自动发现包括智能网元自动发现、控制链路自动发现和TE链路自动发现。

ASON网络支持端到端业务配置，业务配置非常方便。

支持Mesh组网保护，增强网络的安全性和业务的生存性。

智能业务在计算路由成功但是创建失败时，将自动避开上次导致失败的故障链路，发起再次重试。

OSN系列中相关联业务可用于同一条业务从两个不同的接入点接入ASON网络的情况。

ASON网络在经历多次拓扑改变后，各个业务的LSP经常不是最优的，为此提供优化功能。

优化就是新建LSP并将被优化的业务倒换到新的LSP，删除原LSP，达到在业务不中断的情况下改变并优化业务路由的目的。

当然，优化过程中也可以对业务路由进行约束。

ASON支持智能业务之间相互转换，也支持智能业务与传统业务相互转换。

而且业务转换是无损转换，不会造成业务中断。

ASON网络在经历多次拓扑改变后，业务的路由可能不再是原始路由。

ASON提供全网业务返回到原始路由功能。

为了优化OSN系列产品网络规划，使得业务路径失效时能够按照用户的想法进行重路由，即提高业务重路由路径的可控性，ASON提供了预置恢复路径功能。

对于可返回式银级业务，可以为其预留一条恢复路径，当发生重路由时，业务重路由到该恢复路径上。

这条恢复路径称为“共享Mesh恢复路径”。

在ASON网络中，当某些光纤在同一根光缆中时，需要考虑设置SRLG。

ASON提供智能路径组以支持ASON与LCAS的融合。

ASON可以与SDH设备混合组网，并可以进行统一管理和端到端业务创建。
