石油钻井八大系统(PPT课件)目录CATALOGUE•钻井系统概述•八大系统详解•钻井设备介绍•钻井技术探讨•现场操作与安全管理•未来发展趋势预测01CATALOGUE钻井系统概述钻井定义与分类钻井定义利用机械设备，将地层钻成具有一定深度和直径的圆柱形孔眼的工程作业。

钻井分类根据钻井目的和方式不同，可分为地质勘探井、工业油气井、水文地质井、地热井等。

钻井工艺流程包括井场平整、设备安装调试、钻具组合等。

使用钻头破碎岩石，形成井眼。

在井眼内下入套管，并注入水泥浆封固套管与井壁之间的环形空间。

包括井口装置安装、试油测试等作业，最终完成钻井工程。

钻前准备钻进固井完井提供钻进所需的旋转动力和起升动力，是整个钻井系统的核心。

钻机钻具泥浆系统包括钻头、钻铤、钻杆等，用于传递扭矩、破碎岩石并引导井眼轨迹。

由泥浆泵、泥浆池、泥浆净化设备等组成，用于循环泥浆以冷却钻头、携带岩屑并维持井壁稳定。

030201固控系统动力系统控制系统安全防护系统01020304通过振动筛、除砂器、除泥器等设备对泥浆进行净化处理，保证泥浆性能稳定。

为钻机提供动力，包括柴油机、电动机等。

对钻机各部件进行集中控制，实现自动化或半自动化操作。

包括防喷器、防火器材等，确保钻井作业安全进行。

02CATALOGUE八大系统详解钻头、钻柱、转盘、驱动装置等组成提供钻头的旋转动力，破碎岩石，形成井眼功能旋转速度控制、扭矩控制、防卡钻技术等关键技术旋转系统循环系统组成泥浆泵、泥浆管线、泥浆池、钻头等功能循环钻井液，携带岩屑，冷却钻头，稳定井壁关键技术泥浆性能控制、循环压力控制、防漏防喷技术等柴油机、电动机、发电机、传动装置等组成提供钻井所需的动力，驱动各系统运转功能动力匹配技术、节能技术、排放控制技术等关键技术组成天车、游车、大钩、绞车等功能起升和下放钻具，控制钻压，实现钻进和起下钻作业关键技术起升力控制、防碰防顿技术、自动化控制技术等功能控制各系统的运行，实现钻井过程的自动化和智能化组成司钻控制台、电气控制系统、液压控制系统等关键技术控制系统集成技术、故障诊断技术、远程监控技术等03关键技术传动效率控制技术、减振降噪技术、可靠性设计等01组成变速箱、传动轴、万向节等02功能传递动力和扭矩，实现各系统的协同工作1 2 3井口装置、防喷器、压井管汇等组成控制井口压力，防止井喷和井漏，确保钻井安全功能井控装置设计技术、井控工艺技术、应急处理技术等关键技术组成振动筛、除砂器、除泥器、离心机等功能清除钻井液中的固相颗粒，维护钻井液性能，提高钻井效率关键技术固控设备选型技术、固控工艺流程设计技术、固控效果评价技术等03CATALOGUE钻井设备介绍钻机类型及特点陆地钻机适用于陆地石油钻井，稳定性好，移动方便。

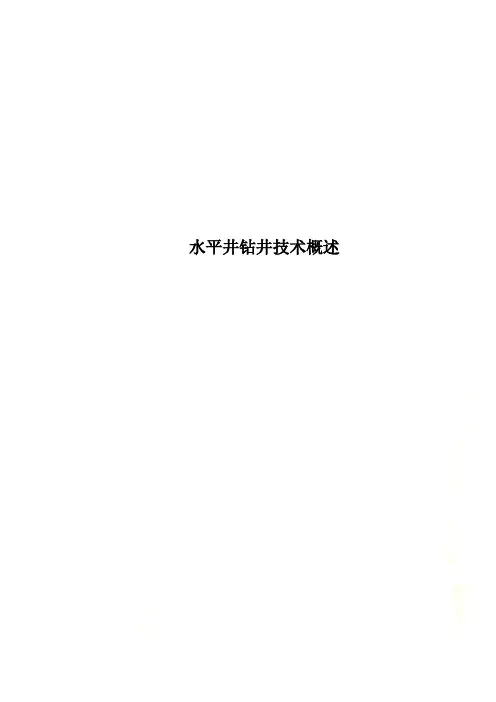

水平井钻井技术概述第一章定向井（水平井）钻井技术概述第一节定向井、水平井的基本概念1．定向井丛式井发展简史定向井钻井被（英）T ．A．英格利期定义为：“使井筒按特定方向偏斜，钻遇地下预定目标的一门科学和艺术。

”我国学者则定义为，定向井是按照预先设计的井斜角、方位角和井眼轴线形状进行钻进的井。

定向井相对与直井而言它具有井斜方位角度而直井是井斜角为零的井，虽然实际所钻的直井它都有一定斜度但它仍然是直井。

定向井首先是从美国发展起来的，在十九世纪后期，美国的旋转钻井代替了顿钻钻井。

当时没有考虑控制井身轨迹的问题，认为钻出来的井必定是铅垂的，但通过后来的井筒测试发现，那些垂直井远非是垂直的。

并由于井斜原因造成了侵犯别人租界而造成被起诉的案例。

最早采用定向井钻井技术是在井下落物无法处理后的侧钻。

早在1895年美国就使用了特殊的工具和技术达到了这一目的。

有记录定向井实例是美国在二十世纪三十年代初在加利福尼亚享廷滩油田钻成的。

第一口救援井是1934年在东德克萨斯康罗油田钻成的。

救援井是指定向井与失控井具有一定距离，在设计和实际钻进让救援井和失控井井眼相交，然后自救援井内注入重泥浆压死失控井。

目前最深的定向井由BP勘探公司钻成，井深达10，654米；水平位移最大的定向井是BP勘探公司于己于1997年在英国北海的Rytch Farm 油田钻成的M11井，水平位移高达1，0114米。

垂深水平位移比最高的是Statoil 公司钻成的的33/9—C2达到了1:3.14；丛式井口数最多，海上平台：96口；人工岛：170口；我国定向井钻井技术发展情况我国定向井钻井技术的发展可以分为三个阶段，50—60年代开始起步，首先在玉门和四川油田钻成定向井及水平井:玉门油田的C2—15井和磨三井，其中磨三井总井深1685米，垂直井深表遗憾350米，水平位移444.2米，最大井斜92°，水平段长160米；70年代扩大实验，推广定向井钻井技术；80年代通过进行集团化联合技术攻关，使得我国从定向井软件到定向井硬件都有了一个大的发展。

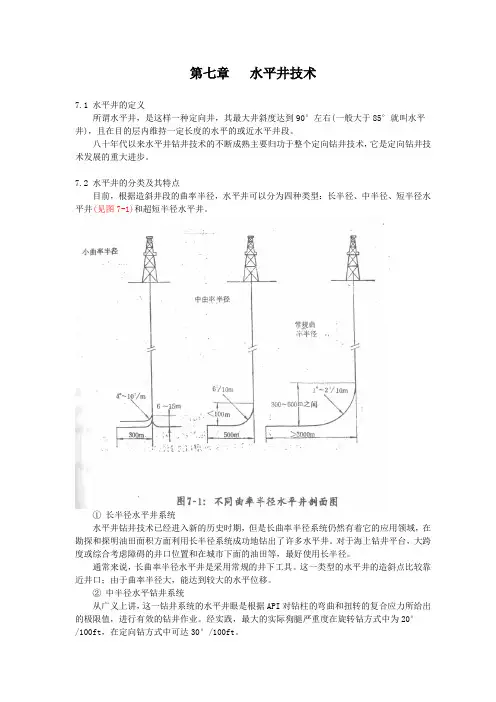

第七章水平井技术7.1 水平井的定义所谓水平井，是这样一种定向井，其最大井斜度达到90°左右(一般大于85°就叫水平井)，且在目的层内维持一定长度的水平的或近水平井段。

八十年代以来水平井钻井技术的不断成熟主要归功于整个定向钻井技术，它是定向钻井技术发展的重大进步。

7.2 水平井的分类及其特点目前，根据造斜井段的曲率半径，水平井可以分为四种类型：长半径、中半径、短半径水平井(见图7-1)和超短半径水平井。

①长半径水平井系统水平井钻井技术已经进入新的历史时期，但是长曲率半径系统仍然有着它的应用领域，在勘探和探明油田面积方面利用长半径系统成功地钻出了许多水平井。

对于海上钻井平台，大跨度或综合考虑障碍的井口位置和在城市下面的油田等，最好使用长半径。

通常来说，长曲率半径水平井是采用常规的井下工具。

这一类型的水平井的造斜点比较靠近井口；由于曲率半径大，能达到较大的水平位移。

②中半径水平钻井系统从广义上讲，这一钻井系统的水平井眼是根据API对钻柱的弯曲和扭转的复合应力所给出的极限值，进行有效的钻井作业。

经实践，最大的实际狗腿严重度在旋转钻方式中为20°/100ft，在定向钻方式中可达30°/100ft。

中半径水平井系统的适用范围很大，而且在北海、墨西哥湾、洛杉矾和阿拉斯加的北部作业中取得了巨大的成功。

它成功地应用于解决水锥、气锥、生物礁和裂缝地层的油层的开发。

虽然油层的自然性质对于中半径水平井系统的使用性有着某些影响，但是比长半径系统少多了。

尽管钻井液的漏失使得作业复杂化，但钻裂缝性油层的最经济方法在目前来说还是首推中半径水平井。

中半径弯曲井段所需要的垂直深度比长半径系统的深度小得多，许多复杂的井段能够在中曲率半径水平井的垂直井段顺利通过。

并且能在钻弯曲井段和水平井段之前下入套管将其封固。

当然，这样做可能因为增加下套管井深而多一些费用，但是在比较短的弯曲井眼中钻进能够节省时间和减少潜在的井眼复杂情况。
