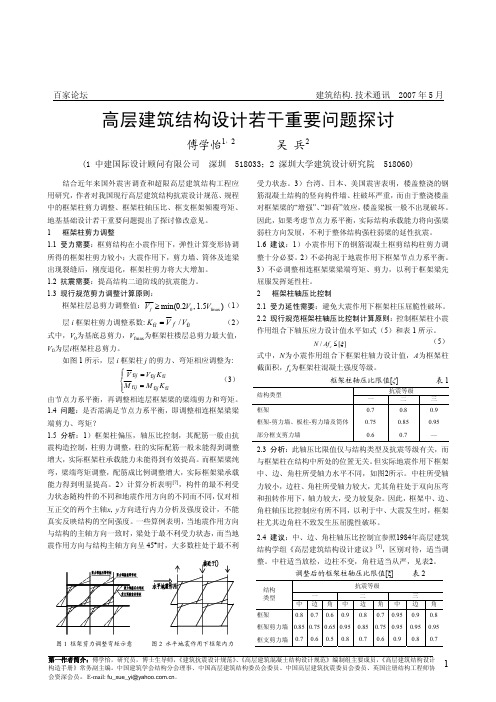

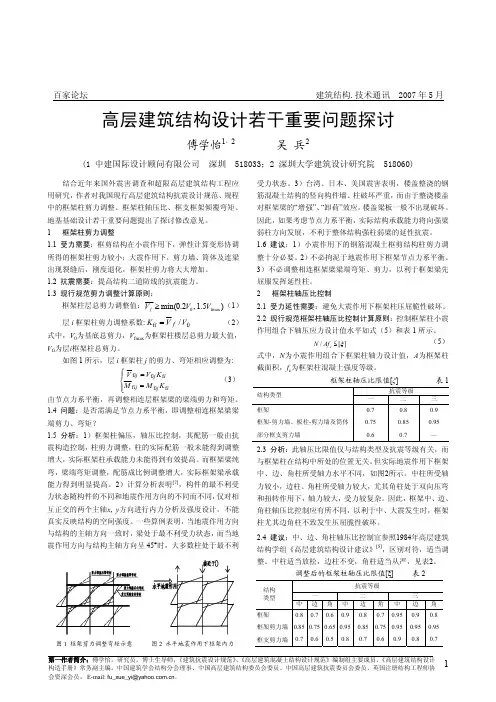

百家论坛 建筑结构.技术通讯 2007年5月高层建筑结构设计若干重要问题探讨傅学怡1，2吴 兵2(1 中建国际设计顾问有限公司 深圳 518033；2 深圳大学建筑设计研究院 518060)结合近年来国外震害调查和超限高层建筑结构工程应用研究，作者对我国现行高层建筑结构抗震设计规范、规程中的框架柱剪力调整、框架柱轴压比、框支框架倾覆弯矩、地基基础设计若干重要问题提出了探讨修改意见。
1 框架柱剪力调整1.1 受力需要：框剪结构在小震作用下，弹性计算变形协调所得的框架柱剪力较小；大震作用下，剪力墙、筒体及连梁出现裂缝后，刚度退化，框架柱剪力将大大增加。
1.2 抗震需要：提高结构二道防线的抗震能力。
1.3 现行规范剪力调整计算原则：框架柱层总剪力调整值：)5.1,2.0min(fmax 0V V V f ≥（1） 层i 框架柱剪力调整系数:i f i V V K f f /= （2） 式中，V 0为基底总剪力，V fmax 为框架柱楼层总剪力最大值，V f i 为层i 框架柱总剪力。
如图1所示，层i 框架柱j 的剪力、弯矩相应调整为:⎪⎩⎪⎨⎧==i ij ij iij ij K M K V V f f f f f f （3） 由节点力系平衡，再调整相连层框架梁的梁端剪力和弯矩。
1.4 问题：是否需满足节点力系平衡，即调整相连框架梁梁端剪力、弯矩？1.5 分析：1）框架柱偏压，轴压比控制，其配筋一般由抗震构造控制，柱剪力调整，柱的实际配筋一般未能得到调整增大，实际框架柱承载能力未能得到有效提高。
而框架梁纯弯，梁端弯矩调整，配筋成比例调整增大，实际框架梁承载能力得到明显提高。
2）计算分析表明[7]，构件的最不利受力状态随构件的不同和地震作用方向的不同而不同，仅对相互正交的两个主轴x , y 方向进行内力分析及强度设计，不能真实反映结构的空间强度。
一些算例表明，当地震作用方向与结构的主轴方向一致时，梁处于最不利受力状态，而当地震作用方向与结构主轴方向呈45°时，大多数柱处于最不利受力状态。
