电容滤波电路电感滤波电路的作用和原理电容滤波电路的作用是通过电容器来滤除输入信号中的高频成分。
它的原理是利用了电容器在频率响应上的特性。
电容器具有阻挡低频信号通过而使高频信号通过的特点,可以有效滤除输入信号中的高频干扰。
当传入的信号频率较高时,电容器会表现出较低的阻抗,从而使高频信号通过;而当信号频率较低时,电容器的阻抗升高,从而阻挡低频信号通过。
通过合理选择电容器的数值,可以实现对特定频率范围内的信号进行滤波。
电感滤波电路的作用是通过电感元件来滤除输入信号中的低频成分。
其原理是利用电感器在频率响应上的特性。
电感器阻抗随频率的增加而增加,可以有效地滤除输入信号中的低频干扰。
对于高频信号,电感器的阻抗较低,充当导线的作用,使信号通过;而对于低频信号,电感器的阻抗升高,阻碍低频信号通过。
合理选择电感器的数值可以实现对特定频率范围内的信号进行滤波。
电容滤波电路和电感滤波电路在实际应用中经常结合使用,以达到更好的滤波效果。
它们可以通过串联或并联的方式组合使用。
串联时,电容器用来滤除高频成分,电感器用来滤除低频成分;并联时,电容器用来滤除低频成分,电感器用来滤除高频成分。
这样可以使得输入信号中的各种频率成分都得到滤除,实现更加理想的滤波效果。
总之,电容滤波电路和电感滤波电路是常见的滤波电路,其作用是通过滤除或衰减不需要的频率成分来使输入信号变得更加纯净。
其原理是利用电容器和电感器在频率响应上的特性,通过合理选择电容器和电感器的数值,可以实现对特定频率范围内的信号进行滤波。
电容滤波电路和电感滤波电路可以组合使用,以达到更好的滤波效果。
EMC—巧用磁珠提升电源抗EMI能力对于正规的电子产品来说,必须要做过EMC(电磁兼容)检测才能进行售卖,因为这样才能确定该产品设备或系统,在适配的电磁环境中既符合其设计要求而正常运行,又不会对其所处环境中的任何设备产生严重的EMI(电磁干扰)。
简单来说,就是你设计了一款电子产品出来,在正常使用中,遇到接触的电子产品,它不会坏,也不会让接触到的电子产品坏。
那么问题来了,我要怎么解决EMC问题?本文将介绍使用磁珠的解决方法,后面陆续会介绍其他的方法。
(为什么先说磁珠?因为它使用成本最低,使用最方便,适用场景最多,当然还有我介绍这个不怎么费力,打字快。
)1 引言过滤高频电源噪声并提供干净的电源供电轨(即为模拟IC 和数字IC 提供供电轨),同时在共享的供电轨之间保持高频隔离的一种有效方法是使用铁氧体磁珠。
铁氧体磁珠是无源器件,可在宽频率范围内吸收高频噪声。
它在目标频率范围内具有电阻特性,并以热量的形式耗散噪声能量。
铁氧体磁珠与供电轨串联,而磁珠的两侧常与电容一起接地。
这样便形成了一个π型低通滤波器网络,进一步降低高频电源噪声。
然而,若系统设计中对铁氧体磁珠使用不当,则会产生不利影响。
有一些例子可以说明:由于直流偏置电流引起磁珠磁芯的饱和,导致EMI 抑制能力下降;同时常用设计中常用磁珠和去耦电容的搭配形成低通滤波器,容易产生干扰谐振。
因此正确理解并充分考虑铁氧体磁珠的特性后,这些问题便可以迎刃而解。
本文将首先介绍片状铁氧体的构造,并对比片状铁氧体磁珠相比片状电感器在噪声抑制上的优点。
其次,将讨论系统设计人员在电源系统中使用铁氧体磁珠时的注意事项,比如直流偏置电流变化时的阻抗与频率特性,以及磁珠与电容搭配使用形成的LC 谐振效应。
最后,介绍一种阻尼设计方法来抑制LC 谐振效应,避免在谐振频率点上形成尖峰电压。
2. 片状铁氧体磁珠构造片状铁氧体磁珠通过叠层形成电感器的构造并做成贴片式的产品,图1 是其具有代表性内部结构。
电容滤波电路、电感滤波电路原理分析电容滤波电路、电感滤波电路原理分析整流电路的输出电压不是纯粹的直流,从示波器观察整流电路的输出,与直流相差很大,波形中含有较大的脉动成分,称为纹波。
为获得比较理想的直流电压,需要利用具有储能作用的电抗性元件(如电容、电感)组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。
有源滤波的主要形式是有源RC滤波,也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示,此值越大,则滤波器的滤波效果越差。
脉动系数(S)=输出电压交流分量的基波最大值/输出电压的直流分量半波整流输出电压的脉动系数为S=1.57,全波整流和桥式整流的输出电压的脉动系数S≈O.67。
对于全波和桥式整流电路采用C型滤波电路后,其脉动系数S=1/(4(RLC/T-1)。
(T为整流输出的直流脉动电压的周期。
)电阻滤波电路RC-π型滤波电路,实质上是在电容滤波的基础上再加一级RC滤波电路组成的。
如图1(B)RC滤波电路。
若用S表示C1两端电压的脉动系数,则输出电压两端的脉动系数S=(1/ωC2R)S。
由分析可知,电阻R的作用是将残余的纹波电压降落在电阻两端,最后由C2再旁路掉。
在ω值一定的情况下,R愈大,C2愈大,则脉动系数愈小,也就是滤波效果就越好。
而R值增大时,电阻上的直流压降会增大,这样就增大了直流电源的内部损耗;若增大C2的电容量,又会增大电容器的体积和重量,实现起来也不现实。
这种电路一般用于负载电流比较小的场合.电感滤波电路根据电抗性元件对交、直流阻抗的不同,由电容C及电感L所组成的滤波电路的基本形式如图1所示。
因为电容器C对直流开路,对交流阻抗小,所以C并联在负载两端。
电感器L对直流阻抗小,对交流阻抗大,因此L应与负载串联。
(A)电容滤波(B) C-R-C或RC-π型电阻滤波脉动系数S=(1/ωC2R')S'(C) L-C电感滤波(D)π型滤波或叫C-L-C滤波图1 无源滤波电路的基本形式并联的电容器C在输入电压升高时,给电容器充电,可把部分能量存储在电容器中。
磁珠电容滤波一、磁珠电容滤波简介磁珠电容滤波是一种常见的电子电路滤波技术,它主要用于去除电源中的高频噪声,使得输出信号更加平稳。
该技术使用了磁珠和电容器两种元件,通过它们之间的相互作用来实现滤波效果。
二、磁珠电容滤波原理在磁珠电容滤波中,磁珠起到了隔离高频噪声和直流信号的作用。
当高频信号通过磁珠时,它会受到阻抗的影响而被阻止进入负载。
而直流信号则可以穿过磁珠并传递到负载上。
与此同时,电容器则起到了平滑输出信号的作用。
当直流信号通过电容器时,它会被存储在其中并且保持不变。
而高频信号则会被快速放电,并且无法对输出产生影响。
因此,结合使用磁珠和电容器可以有效地去除高频噪声并平稳输出信号。
三、磁珠和电容器的选择选择适当的磁珠和电容器对于实现有效的滤波效果至关重要。
以下是一些选择磁珠和电容器的要点:1. 磁珠的选择磁珠的选择应基于其阻抗特性。
通常,磁珠会有一个额定的阻抗范围,这是它们能够隔离高频信号的范围。
因此,在选择磁珠时,需要确保其阻抗范围与需要滤波的频率相匹配。
此外,还应注意磁珠的尺寸和形状。
较小的磁珠可以提供更大的电感值,但可能会导致较高的串扰噪声。
因此,在选择磁珠时需要平衡这些因素。
2. 电容器的选择电容器的选择应基于其容量和工作电压。
在滤波中使用电容器时,需要确保它们具有足够大的容量以存储所需量级的直流信号,并且具有足够高的工作电压以避免过载。
此外,还应注意电容器类型。
铝电解电容器通常用于低频滤波,而陶瓷或塑料电容器则适用于高频滤波。
四、应用场景由于其有效地去除了高频噪声并平滑输出信号的能力,磁珠电容滤波被广泛应用于各种电子设备中。
例如,它们常用于电源模块中,以去除直流-直流转换器和开关稳压器中产生的高频噪声。
此外,它们还可以用于无线通信设备中的射频前端,以去除无线信号中的噪声。
总之,磁珠电容滤波是一种强大而有效的滤波技术,在各种电子设备中都有广泛应用。
通过选择适当的磁珠和电容器,并将它们正确地集成到电路中,可以实现出色的滤波效果。

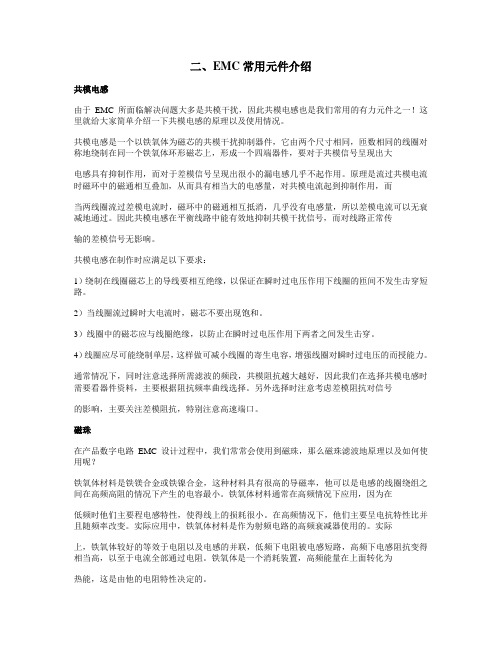

二、EMC常用元件介绍共模电感由于EMC所面临解决问题大多是共模干扰,因此共模电感也是我们常用的有力元件之一!这里就给大家简单介绍一下共模电感的原理以及使用情况。
共模电感是一个以铁氧体为磁芯的共模干扰抑制器件,它由两个尺寸相同,匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上,形成一个四端器件,要对于共模信号呈现出大电感具有抑制作用,而对于差模信号呈现出很小的漏电感几乎不起作用。
原理是流过共模电流时磁环中的磁通相互叠加,从而具有相当大的电感量,对共模电流起到抑制作用,而当两线圈流过差模电流时,磁环中的磁通相互抵消,几乎没有电感量,所以差模电流可以无衰减地通过。
因此共模电感在平衡线路中能有效地抑制共模干扰信号,而对线路正常传输的差模信号无影响。
共模电感在制作时应满足以下要求:1)绕制在线圈磁芯上的导线要相互绝缘,以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2)当线圈流过瞬时大电流时,磁芯不要出现饱和。
3)线圈中的磁芯应与线圈绝缘,以防止在瞬时过电压作用下两者之间发生击穿。
4)线圈应尽可能绕制单层,这样做可减小线圈的寄生电容,增强线圈对瞬时过电压的而授能力。
通常情况下,同时注意选择所需滤波的频段,共模阻抗越大越好,因此我们在选择共模电感时需要看器件资料,主要根据阻抗频率曲线选择。
另外选择时注意考虑差模阻抗对信号的影响,主要关注差模阻抗,特别注意高速端口。
磁珠在产品数字电路EMC设计过程中,我们常常会使用到磁珠,那么磁珠滤波地原理以及如何使用呢?铁氧体材料是铁镁合金或铁镍合金,这种材料具有很高的导磁率,他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
铁氧体材料通常在高频情况下应用,因为在低频时他们主要程电感特性,使得线上的损耗很小。
在高频情况下,他们主要呈电抗特性比并且随频率改变。
实际应用中,铁氧体材料是作为射频电路的高频衰减器使用的。
实际上,铁氧体较好的等效于电阻以及电感的并联,低频下电阻被电感短路,高频下电感阻抗变得相当高,以至于电流全部通过电阻。
emc滤波器原理
EMC滤波器是一种用于抑制电磁干扰的装置,它采用特定的
电路设计和元件配置来消除或减弱电磁波的干扰信号,以保证系统正常运行。
EMC滤波器原理主要包括共模滤波和差模滤
波两种方式。
共模滤波是指滤除信号源和设备之间的电磁干扰信号,其工作原理是通过使用共模电感和共模电容来形成一个共模回路,将共模干扰信号引入该回路中,从而实现滤波的效果。
共模回路的电感和电容参数是根据信号源和设备的特性来确定的,以达到最佳的滤波效果。
差模滤波是指滤除设备内部差模信号的干扰,其工作原理是通过使用差模电感和差模电容来形成一个差模回路,将差模干扰信号引入该回路中,隔离差模干扰信号影响正常信号传输。
差模回路的电感和电容参数也是根据设备的特性来确定的,以达到最佳的滤波效果。
EMC滤波器可以根据具体需求设计出不同类型的滤波器,如LC滤波器、RC滤波器、Pi型滤波器等。
这些滤波器都使用
不同的电感、电容和电阻组合来滤除特定频率范围的干扰信号。
此外,EMC滤波器还可以根据不同的工作环境和要求,选择
合适的滤波器安装位置,如在干扰源和设备之间、设备内部甚至电源线上安装滤波器,以增强滤波效果。
总之,EMC滤波器利用共模滤波和差模滤波的原理,通过特
定的电路配置和参数设计来消除电磁干扰信号,确保系统的正
常运行。
不同的滤波器类型和安装位置选择可以根据具体需求来进行定制,以满足不同的电磁兼容性要求。
磁珠和电感在EMCEMI电路的作用磁珠是一种电子元器件,由铁氧体或磁性材料制成,通常具有一个或多个线圈穿过其孔内。
磁珠在EMC、EMI电路中主要起到以下几个作用:1.防止高频信号的波导现象:磁珠的线圈孔具有一定的电感性质,可以形成电磁感应场,进而阻碍高频信号在线路上的传播。
通过将磁珠串联到信号线路上,可以有效地抑制高频信号的波导现象,减少信号的辐射和传导。
2.滤波和抑制电磁干扰:磁珠能够对高频信号进行滤波和抑制。
由于磁珠具有一定的电感和电阻,可以形成一个带通滤波器,对高频信号进行滤波和抑制,从而减少其在线路中的传播和辐射。
同时,磁珠的电阻特性还可以吸收和消散电磁干扰,保护其他设备免受干扰。
3.增加传导电容:磁珠通过线圈穿过的方式,可以将信号线路与地面或其他线路形成电容耦合,从而增加传导电容。
这样可以降低信号线路的电压和电流变化对地面或其他线路的干扰,提高电路的抗干扰能力。
电感是一种储存电能的元器件,其主要作用是阻碍变化电流的流动。
在EMC、EMI电路中,电感主要发挥以下几个作用:1.抑制电流突变:电感的阻抗随着频率增加而增加,可以阻碍高频信号的流动。
当电路中的电流突变时,电感会阻碍这种变化电流的流动,从而起到抑制电磁干扰的作用。
2.滤波和降噪:电感可以形成LC滤波器,对高频信号进行滤波和降噪。
通过将电感串联到信号线路中,可以形成一个低通滤波器,将高频信号滤除,从而减少信号的辐射和传导,降低电磁干扰。
3.平衡电流:在差分信号传输中,电感可以平衡信号中的共模干扰。
通过将两个信号线圈串联,可以形成一个差模电感,将共模干扰抵消,提高信号的抗干扰能力。
总之,磁珠和电感在EMC、EMI电路中的作用主要是抑制高频信号的传导和辐射,滤除电磁干扰,并提高电路的抗干扰能力。
它们是保证电子设备满足EMC要求的重要组件。
滤波电容的作用和工作原理滤波电容是电子电路中常见的一个元件,它具有很重要的作用。
本文将从滤波电容的作用和工作原理两方面进行说明。
一、滤波电容的作用滤波电容主要用于电源滤波,其作用是将电源中的交流成分滤掉,使得电路中的电流和电压呈现纯净的直流信号。
具体的作用可以总结为以下几点:1. 抑制电源纹波:在直流电源中,由于电压源的稳定性存在一定程度的纹波,滤波电容可以将这些纹波滤除,保证电路的稳定运行。
特别是在需要稳定直流电压的场合,滤波电容起到了至关重要的作用。
2. 平滑输出电压:在一些需要平滑输出电压的电路中,滤波电容可以起到平滑输出电压的作用,避免电压的剧烈波动,保证设备的正常运行。
3. 降低电源噪声:电源中可能存在一些噪声干扰,滤波电容可以有效地降低电源噪声,保证电路的正常工作。
4. 稳定控制信号:在一些控制电路中,滤波电容可以稳定控制信号的幅度和频率,确保设备可以正常进行各种控制操作。
综上所述,滤波电容在电子电路中起到了抑制纹波、平滑输出电压、降低噪声和稳定控制信号等作用,对于保证电路的正常运行和信号质量具有重要意义。
二、滤波电容的工作原理滤波电容的工作原理与电容器的特性密切相关。
电容器具有对电压变化敏感的特点,当交流电压变化时,电容器会吸收或释放电荷,形成电流。
在电源滤波中,滤波电容起到了低通滤波的作用,其工作原理主要体现在以下几个方面:1. 电容器的充电和放电过程:在电源正弦交流电压的作用下,电容器会充电和放电,通过电流的流动来吸收或释放电荷。
当电压上升时,电容器充电,吸收电荷;当电压下降时,电容器放电,释放电荷。
这种充放电过程使得电容器的电流具有一定的延迟特性。
2. 电容器的阻抗特性:电容器的阻抗随着频率的增加而减小,即阻抗对高频信号的电流响应能力较弱。
而滤波电容的工作原理正是基于这一特性,通过选择适当的电容值,将高频部分的信号滤除,保证电路中的信号质量。
3. 电容器的电流平滑特性:电容器具有平滑电流的作用。
滤波电容器共模电感和磁珠在EMC设计电
路中作用及原理
滤波电容器、共模电感、磁珠在EMC设计电路中是常见的身影,也是消灭电磁干扰的三大利器。
对于这这三者在电路中的作用,相信还有很多工程师搞不清楚。
本文从设计设计中,详细分析了消灭EMC三大利器的原理。
三大利器之滤波电容器
尽管从滤除高频噪声的角度看,电容的谐振是不希望的,但是电容的谐振并不是总是有害的。
当要滤除的噪声频率确定时,可以通过调整电容的容量,使谐振点刚好落在骚扰频率上。
在实际工程中,要滤除的电磁噪声频率往往高达数百MHz,甚至超过1GHz。
对这样高频的电磁噪声必须使用穿心电容才能有效地滤除。
普通电容之所以不能有效地滤除高频噪声,是因为两个原因,一个原因是电容引线电感造成电容谐振,对高频信号呈现较大的阻抗,削弱了对高频信号的旁路作用;另一个原因是导线之间的寄生电容使高频信号发生耦合,降低了滤波效果。
穿心电容之所以能有效地滤除高频噪声,是因为穿心电容不仅没有引线电感造成电容谐振频率过低的问题,而且穿心电容可以直接安装在金属面板上,利用金属面板起到高频隔离的作用。
但是在使用穿心电容时,要注意的问题是安装问题。
穿心电容最大的弱点是怕高温和温度冲击,这在将穿心电容往金属面板上焊接时造成很大困难。
许多电容在焊接过程中发生损坏。
特别是当需要将大量的穿心电容安装在面板上时,只要有一个损坏,就很难修复,因为在将损坏的电容拆下时,会造成邻近其它电容的损坏。
三大利器之共模电感
由于EMC所面临解决问题大多是共模干扰,因此共模电感也是我们常用的有力元件之一,共模电感是一个以铁氧体为磁芯的共模干扰抑制器件,它由两个尺寸相同,匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上,形成一个四端器件,要对于共模信号呈现出大电感具有抑制作用,而对于差模信号呈现出很小的漏电感几乎不起作用。
原理是流过共模电流时磁环中的磁通相互叠加,从而具有相当大的电感量,对共模电流起到抑制作用,而当两线圈流过差模电流时,磁环中的磁通相互抵消,几乎没有电感量,所以差模电流可以无衰减地通过。
因此共模电感在平衡线路中能有效地抑制共模干扰信号,而对线路正常传输的差模信号无影响。
共模电感在制作时应满足以下要求:
1)绕制在线圈磁芯上的导线要相互绝缘,以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2)当线圈流过瞬时大电流时,磁芯不要出现饱和。
3)线圈中的磁芯应与线圈绝缘,以防止在瞬时过电压作用下两者之间发生击穿。
4)线圈应尽可能绕制单层,这样做可减小线圈的寄生电容,增强线圈对瞬时过电压的而授能力。
通常情况下,同时注意选择所需滤波的频段,共模阻抗越大越好,因此我们在选择共模电感时需要看器件资料,主要根据阻抗频率曲线选择。
另外选择时注意考虑差模阻抗对信号的影响,主要关注差模阻抗,特别注意高速端口。
三大利器之磁珠
在产品数字电路EMC设计过程中,我们常常会使用到磁珠,铁氧体材料是铁镁合金或铁镍合金,这种材料具有很高的导磁率,他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
铁氧体材料通常在高频情况下应用,因为在低频时他们主要程电感特性,使得线上的损耗很小。
在高频情况下,他们主要呈电抗特性比并且随频率改变。
实际应用中,铁氧体材料是作为射频电路的高频衰减器使用的。
实际上,铁氧体较好的等效于电阻以及电感的并联,低频下电阻被电感短路,高频下电感阻抗变得相当高,以至于电流全部通过电阻。
铁氧体是一个消耗装置,高频能量在上面转化为热能,这是由他的电阻特性决定的。
铁氧体磁珠与普通的电感相比具有更好的高频滤波特性。
铁氧体在高频时呈现电阻性,相当于品质因数很低的电感器,所以能在相当宽的频率范围内保持较高的阻抗,从而提高高频滤波效能。
在低频段,阻抗由电感的感抗构成,低频时R很小,磁芯的磁导率较高,因此电感量较大,L起主要作用,电磁干扰被反射而受到抑制;并且这时磁芯的损耗较小,整个器件是一个低损耗、高Q特性的电感,这种电感容易造成谐振因此在低频段,有时可能出现使用铁氧体磁珠后干扰增强的现象。
在高频段,阻抗由电阻成分构成,随着频率升高,磁芯的磁导率降低,导致电感的电感量减小,感抗成分减小。
但是,这时磁芯的损耗增加,电阻成分增加,导致总的阻抗增加,当高频信号通过铁氧体时,电磁干扰被吸收并转换成热能的形式耗散掉。
铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。
如在印制板的电源线入口端加上铁氧体抑制元件,就可以滤除高频干扰。
铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰,它也具有吸收静电放电脉冲干扰的能力。
使用片式磁珠还是片式电感主要还在于实际应用场合。
在谐振电路中需要使用片式电感。
而需要消除不需要的EMI噪声时,使用片式磁珠是最佳的选择。
片式磁珠和片式电感的应用场合:片式电感:射频(RF)和无线通讯,信息技术设备,雷达检波器,汽车电子,蜂窝电话,寻呼机,音频设备,PDAs(个人数字助理),无线遥控系统以及低压供电模块等。
片式磁珠:时钟发生电路,模拟电路和数字电路之间的滤波,I/O 输入/输出内部连接器(比如串口,并口,键盘,鼠标,长途电信,本地局域网),射频(RF)电路和易受干扰的逻辑设备之间,供电电路中滤除高频传导干扰,计算机,打印机,录像机(VCRS),电视系统和手提电话中的EMI噪声抑止。
磁珠的单位是欧姆,因为磁珠的单位是按照它在某一频率产生的阻抗来标称的,阻抗的单位也是欧姆。
磁珠的DATASHEET上一般会提供频率和阻抗的特性曲线图,一般以100MHz为标准,比如是在100MHz频率的时候磁珠的阻抗相当于1000欧姆。
针对我们所要滤波的频段需要选取磁珠阻抗越大越好,通常情况下选取600欧姆阻抗以上的。
另外选择磁珠时需要注意磁珠的通流量,一般需要降额80%处理,用在电源电路时要考虑直流阻抗对压降影响。
