煤矿各类提升设备钢丝绳检查、检验及维护保养的规定一、钢丝绳的分类：根据钢丝绳的用途将钢丝绳分为主提升绞车钢丝绳、平衡钢丝绳（包括副井尾绳，主井尾绳）和小绞车钢丝绳（包括运送物料的无极绳绞车、斜巷提升的调度绞车、慢速绞车、双速绞车及电动葫芦起吊用的钢丝绳）。
二、钢丝绳的悬挂与检验：1、新钢丝绳的使用与管理，必须遵守下列规定：1）主提升钢丝绳到货后，使用单位截取试样、机运部按技术参数填写检验委托书、由供应公司送样进行性能检验；小绞车钢丝绳到货后，由供应公司送样进行性能检验。
合格后应当由供应公司妥善保管备用，防止损坏或者锈蚀。
2）每根钢丝绳的出厂合格证、验收检验报告等原始资料应当由供应公司保存完整。
3）存放时间超过1年的钢丝绳，在悬挂前必须由使用单位截取试样、机运部按技术参数填写检验委托书、由供应公司送样再进行性能检测，合格后方可使用。
钢丝绳的安全系数小于《煤矿安全过程》第四百零八条的规定时，该钢丝绳不得使用。
2、在用钢丝绳的检验，应当遵守下列规定：1）升降人员或者升降人员和物料用的缠绕式提升钢丝绳，自悬挂使用后每6个月进行1次性能检验；悬挂吊盘的钢丝绳，每12个月检验1次；升降物料用的缠绕式提升钢丝绳，悬挂使用12个月内须进行第1次性能检验，以后每6个月检验1次。
检验时由使用单位负责取样、填写检验委托书，经机运部审核后，由供应公司进行送检。
3）使用中的钢丝绳做定期检验截取绳样时，对斜井提升钢丝绳应从楔形连接装置上部截取，绳样长度应不小于2m，为保证校验准确性，应注意不使试样受机械损伤。
3、主要提升装置必须有检验合格的备用钢丝绳。
4、摩擦式提升钢丝绳、平衡钢丝绳，以及专用于斜巷提升物料且直径不大于18mm 的钢丝绳，有产品合格证和检测检验报告等，外观检查无锈蚀和损伤的，可以不进行性能检验。
5、使用中的钢丝绳检验时安全系数必须符合《煤矿安全规程》规定。
三、使用中钢丝绳的检查在用钢丝绳的检查与维护，应当遵守下列规定：1、钢丝绳检查人员应由熟知《煤矿安全规程》对钢丝绳的有关规定，并经技术培训合格者担任。
钢丝绳检查记录上湾煤矿机电一队钢丝绳检查标准及方法一、标准要求：1、提升钢丝绳必须每天检查一次，对易损坏和断丝或锈蚀较多的一段应停车详细进行检查。
断丝的突出部分应在检查时剪下。
检查结果应记入钢丝绳检查记录薄。
2、各种股捻钢丝绳在一个捻距内断丝断面积，同钢丝绳总断丝面积之比达到下列规定时，必须更换：（1）升降人员或升降人员和物料用的钢丝绳为5%；（2）专为升降物料用的钢丝绳和兼作运人的钢丝绳为10%；3、以钢丝绳标称直径为准计算的直径减少量达到下列数值时，提升钢丝绳或制动钢丝绳为10%，必须更换。
钢丝绳直径的测量采用游标卡尺，测量方法是在吊着车的情况下，测量股与股间直径，水平和垂直各测量一次，取平均值。
4、钢丝绳在运行中遭受到卡罐、突然停车等猛烈拉力时，必须立即停车检查，发现有下列情况之一者，必须将受力段剁掉或更换全绳：（1）钢丝绳产生严重扭曲或变形（弯曲成锐角）；（2）断丝超过上述第二条的规定；（3）直径减少值超过上述第三条的规定；（4）遭受猛烈拉力的一段，其长度伸长0.5%以上；在钢丝绳使用后期，断丝数突然增加或伸长突然加快（例如：连续3天出现显著伸长，或在某一捻距内每天都有断丝出现），必须立即更换。
5、钢丝绳的钢丝有变黑、锈皮、点蚀麻坑等损伤时，不得用作升降人员。
钢丝绳锈蚀严重，点蚀麻坑形成沟纹、外层钢丝松动时，不论断丝数或绳径变细多少，都必须立即更换。
6、锈蚀等级分类及处理方法钢丝绳的锈蚀等级可划分为：I级锈蚀—外观检查：钢丝绳变色，失去光泽，有轻微锈皮或细小的点蚀，抗拉强度损失在10％以下。
I级锈蚀的规定处理：可作升降人员用，但必须加强检查，记录锈蚀发展情况，并结合断丝、变细和使用时间等具体情况确定是否更换。
II级锈蚀—外观检查：钢丝表面锈皮较厚，出现点蚀麻坑，但尚未连成沟纹，抗拉强度损失10％－20％。
II级锈蚀的规定处理：升降人员的钢丝绳达到II级锈蚀时，必须立即更换；升降物料的钢丝绳达到II级锈蚀并发生断丝时，必须加强检查，如果断丝发展速度较快，应结合锈蚀因素确定是否更换。

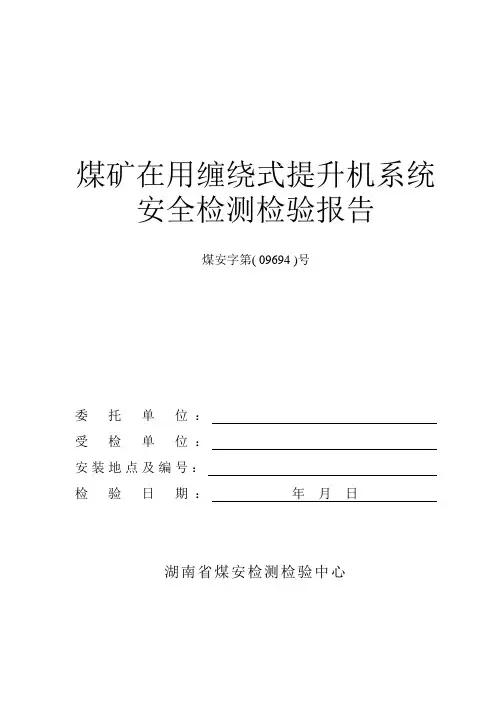

煤矿在用缠绕式提升机系统安全检测检验报告煤安字第( 09694 )号委托单位：受检单位：安装地点及编号：检验日期：年月日湖南省煤安检测检验中心目录检验报告 (1)检测设备及环境一览表 (2)检验项目结果表 (3)检验报告附页 (7)检验报告批准：审核：编写：检验设备及环境一览表审核：主检：检验附加说明：一、基础数据1、提升方式、井筒、车场2、提升机3、提升电动机4、减速器5、天轮6、测速发电机7、矿车8、钢丝绳9、罐笼或人车10、箕斗11、深度指示器12、其它二、测定计算1、提升机强度验算：⑴最大静张力F j m及验算：F j m=[（Q＋Q Z）（sinα＋f1cosα）＋pL（sinα＋f2cosα）]×9.80665= NF j m（= N）≤[F j m]（= N）⑵最大静张力差F j c及验算：F j c=F j m－Q Z（sinα＋f1cosα）= NF j c（= N）≤[F j c]（= N）2、钢丝绳安全系数m的验算：m=Q d／F j m= ＞3、提升电动机功率测试与验算P e≥1.1 P d4、提升系统速度图测试与运动参数验算：⑴提升系统速度图，如图1所示。
图1 提升系统I、V曲线图⑵提升系统运动参数：= m／s2a1v= m／sm= m／s2a35、制动力矩的测试：6、制动闸闸瓦间隙测试值：7、制动闸贴闸油压、位移曲线，如图2所示：图2 制动闸油压及位移曲线图S= mm——制动闸位移P= MPa——残压c= MPa——贴闸油压Pt8、制动盘偏摆量测试，如图3所示：a、左制动盘偏摆（径向跳动量）曲线Sa= mmb、右制动盘偏摆曲线Sb= mm图3 提升机制动盘偏摆量（径向跳动量）曲线图9、时间继电器1SJ～8SJ的测定：检验报告附页10、启动电阻的测定（拆开炭刷/星点）：11、继电器的测定：12、三相交流继电器JLJ的测定：。
提升钢丝绳检查记录表项目部名称：工程名称：钢丝绳检查标准及方法一、检查标准（要求）：1、提升机钢丝绳必须每天检查一次，稳车钢丝绳必须每周检查一次。
每根钢丝绳检查时直径测量数据及对应位置不少于10处，主要对钢丝绳的最小直径、捻距最大断丝数、变形情况、锈蚀情况以及钩头、保险绳进行检查，对易损坏和断丝或锈蚀较多的一段应停车详细进行检查。
断丝的突出部分应在检查时剪下。
检查结果应记入钢丝绳检查记录表对应栏内。
处理（整改）结果或重点关注的事项填写在备注栏内。
2、各种股捻钢丝绳在一个捻距内断丝断面积，同钢丝绳总断丝面积之比达到下列规定时，必须更换：（1）升降人员或升降人员和物料用的钢丝绳为5%；（2）专为升降物料用的钢丝绳和兼作运人的钢丝绳为10%；3、以钢丝绳标称直径为准计算的直径减少量达到下列数值时，提升钢丝绳或制动钢丝绳为10%，必须更换。
钢丝绳直径的测量采用游标卡尺，测量方法是在吊着车的情况下，测量股与股间直径，水平和垂直各测量一次，取平均值。
4、钢丝绳在运行中遭受到卡罐、突然停车等猛烈拉力时，必须立即停车检查，发现有下列情况之一者，必须将受力段剁掉或更换全绳：（1）钢丝绳产生严重扭曲或变形（弯曲成锐角）；（2）断丝超过上述第二条的规定；（3）直径减少值超过上述第三条的规定；（4）遭受猛烈拉力的一段，其长度伸长0.5%以上；在钢丝绳使用后期，断丝数突然增加或伸长突然加快（例如：连续3天出现显著伸长，或在某一捻距内每天都有断丝出现），必须立即更换。
5、钢丝绳的钢丝有变黑、锈皮、点蚀麻坑等损伤时，不得用作升降人员。
钢丝绳锈蚀严重，点蚀麻坑形成沟纹、外层钢丝松动时，不论断丝数或绳径变细多少，都必须立即更换。
6、锈蚀等级分类及处理方法钢丝绳的锈蚀等级可划分为：I级锈蚀—外观检查：钢丝绳变色，失去光泽，有轻微锈皮或细小的点蚀，抗拉强度损失在10％以下。
I级锈蚀的规定处理：可作升降人员用，但必须加强检查，记录锈蚀发展情况，并结合断丝、变细和使用时间等具体情况确定是否更换。

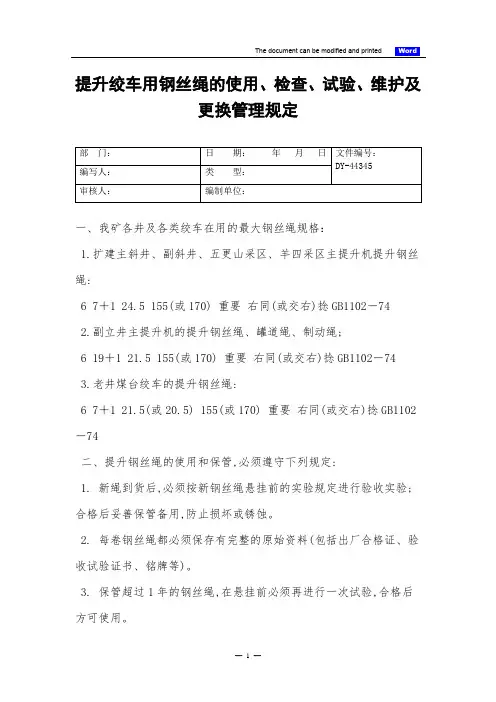

提升绞车用钢丝绳的使用、检查、试验、维护及更换管理规定一、我矿各井及各类绞车在用的最大钢丝绳规格：1.扩建主斜井、副斜井、五更山采区、羊四采区主提升机提升钢丝绳:6 7＋1 24.5 155(或170) 重要右同(或交右)捻GB1102－742.副立井主提升机的提升钢丝绳、罐道绳、制动绳;6 19＋1 21.5 155(或170) 重要右同(或交右)捻GB1102－743.老井煤台绞车的提升钢丝绳:6 7＋1 21.5(或20.5) 155(或170) 重要右同(或交右)捻GB1102－74二、提升钢丝绳的使用和保管,必须遵守下列规定:1. 新绳到货后,必须按新钢丝绳悬挂前的实验规定进行验收实验;合格后妥善保管备用,防止损坏或锈蚀。
2. 每卷钢丝绳都必须保存有完整的原始资料(包括出厂合格证、验收试验证书、铭牌等)。
3. 保管超过1年的钢丝绳,在悬挂前必须再进行一次试验,合格后方可使用。
4. 直径在18mm及其以下的专为提升物料的钢丝绳,有厂家合格证,外观检查无锈蚀损伤,可以不做1、3款所要求的试验。
5. 使用有接头的钢丝绳,必须遵守下列规定:(1).有接头的钢丝绳,只准在下列设备中使用:平巷运输设备、斜巷架空乘人装置、斜巷无极绳绞车、斜巷钢丝绳牵引的胶带输送机;(2).凡在倾斜井巷中使用的钢丝绳插接长度,都不得小于钢丝绳直径的1000倍;6.提升机钢丝绳的使用,要满足《煤矿安全规程》第416条中规定的滚筒直径与钢丝绳直径的比值要求( 80 ),以控制弯曲疲劳强度;7、钢丝绳在使用中应注意润滑，润滑钢丝绳用油应采用专用钢丝绳油，并注意与钢丝绳厂家制造时所用的油脂相适应。
对使用中的钢丝绳根据井巷条件及锈蚀情况，应定期进行涂油；8、严禁用布条之类的东西捆绑在钢丝绳上做提升容器位置的标记，这样会破坏钢丝绳在捆绑处的润滑，导致该处严重锈蚀发生断绳事故。
9、各种提升装置的滚筒上缠绕的钢丝绳层数必须符合《煤矿安全规程》第419 条的规定；10、钢丝绳头固定在滚筒上时，必须符合《煤矿安全规程》第421 条的规定；11、新钢丝绳悬挂前的试验和在用绳的定期试验，必须按下列规定进行：（1）、新绳悬挂前的试验：必须对每根钢丝绳做拉断、弯曲和扭转三种试验，并以公称直径为准对试验结果进行计算和判定：A、不合格钢丝的断面积与钢丝总断面积之比达到6%，不得用做升降人员；达到10%不得用做升降物料；B、以合格钢丝拉断力总和为准计算出的安全系数低于下列规定，该钢丝绳不得使用：①、专为升降人员的安全系数不得小于9；②、专为升降物料的安全系数不得小于6.5;③、罐道绳、防撞绳的安全系数不得小于6;④、防坠器的制动绳和缓冲绳的安全系数不得小于3;⑤、架空乘人装置的安全系数不得小于6;⑥、无极绳绞车运物时的安全系数不得小于3.5;(2)、在用绳的定期试验:可只做每根钢丝的拉断和弯曲试验,试验结果仍以公称直径为准进行计算和判定:A、不合格钢丝的断面积与钢丝总断面积之比达到25%时,该钢丝绳必须更换。
提升绞车用钢丝绳的使用、检查、试验、维护及更换管理规定一、我矿各井及各类绞车在用的最大钢丝绳规格：1.扩建主斜井、副斜井、五更山采区、羊四采区主提升机提升钢丝绳:6×7＋1—24.5—155(或170)—重要—右同(或交右)捻GB1102－742.副立井主提升机的提升钢丝绳、罐道绳、制动绳;6×19＋1—21.5—155(或170)—重要—右同(或交右)捻GB1102－743.老井煤台绞车的提升钢丝绳:6×7＋1—21.5(或20.5)—155(或170)—重要—右同(或交右)捻GB1102－74二、提升钢丝绳的使用和保管,必须遵守下列规定:1.新绳到货后,必须按新钢丝绳悬挂前的实验规定进行验收实验;合格后妥善保管备用,防止损坏或锈蚀。
2.每卷钢丝绳都必须保存有完整的原始资料(包括出厂合格证、验收试验证书、铭牌等)。
3.保管超过1年的钢丝绳,在悬挂前必须再进行一次试验,合格后方可使用。
4.直径在18mm及其以下的专为提升物料的钢丝绳,有厂家合格证,外观检查无锈蚀损伤,可以不做1、3款所要求的试验。
5.使用有接头的钢丝绳,必须遵守下列规定:(1).有接头的钢丝绳,只准在下列设备中使用:平巷运输设备、斜巷架空乘人装置、斜巷无极绳绞车、斜巷钢丝绳牵引的胶带输送机;(2).凡在倾斜井巷中使用的钢丝绳插接长度,都不得小于钢丝绳直径的1000倍;6.提升机钢丝绳的使用,要满足《煤矿安全规程》第416条中规定的滚筒直径与钢丝绳直径的比值要求(80),以控制弯曲疲劳强度;7、钢丝绳在使用中应注意润滑，润滑钢丝绳用油应采用专用钢丝绳油，并注意与钢丝绳厂家制造时所用的油脂相适应。
对使用中的钢丝绳根据井巷条件及锈蚀情况，应定期进行涂油；8、严禁用布条之类的东西捆绑在钢丝绳上做提升容器位置的标记，这样会破坏钢丝绳在捆绑处的润滑，导致该处严重锈蚀发生断绳事故。
9、各种提升装置的滚筒上缠绕的钢丝绳层数必须符合《煤矿安全规程》第419条的规定；10、钢丝绳头固定在滚筒上时，必须符合《煤矿安全规程》第421条的规定；11、新钢丝绳悬挂前的试验和在用绳的定期试验，必须按下列规定进行：（1）、新绳悬挂前的试验：必须对每根钢丝绳做拉断、弯曲和扭转三种试验，并以公称直径为准对试验结果进行计算和判定：A、不合格钢丝的断面积与钢丝总断面积之比达到6%，不得用做升降人员；达到10%不得用做升降物料；B、以合格钢丝拉断力总和为准计算出的安全系数低于下列规定，该钢丝绳不得使用：①、专为升降人员的安全系数不得小于9；②、专为升降物料的安全系数不得小于6.5;③、罐道绳、防撞绳的安全系数不得小于6;④、防坠器的制动绳和缓冲绳的安全系数不得小于3;⑤、架空乘人装置的安全系数不得小于6;⑥、无极绳绞车运物时的安全系数不得小于3.5;(2)、在用绳的定期试验:可只做每根钢丝的拉断和弯曲试验,试验结果仍以公称直径为准进行计算和判定:A、不合格钢丝的断面积与钢丝总断面积之比达到25%时,该钢丝绳必须更换。
