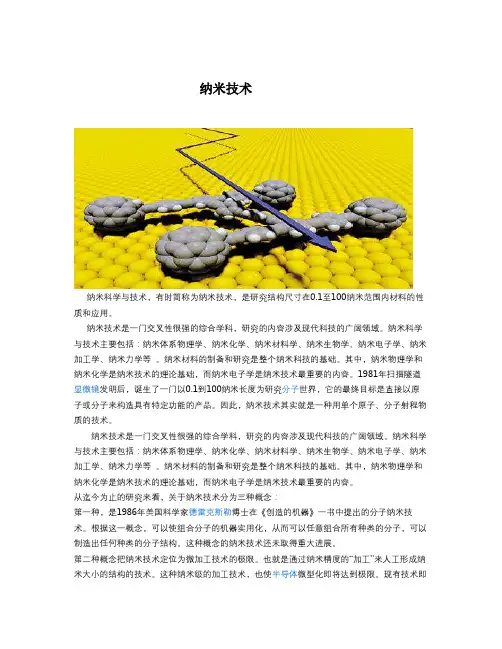

纳米技术纳米科学与技术，有时简称为纳米技术，是研究结构尺寸在0.1至100纳米范围内材料的性质和应用。
纳米技术是一门交叉性很强的综合学科，研究的内容涉及现代科技的广阔领域。
纳米科学与技术主要包括：纳米体系物理学、纳米化学、纳米材料学、纳米生物学、纳米电子学、纳米加工学、纳米力学等。
纳米材料的制备和研究是整个纳米科技的基础。
其中，纳米物理学和纳米化学是纳米技术的理论基础，而纳米电子学是纳米技术最重要的内容。
1981年扫描隧道显微镜发明后，诞生了一门以0.1到100纳米长度为研究分子世界，它的最终目标是直接以原子或分子来构造具有特定功能的产品。
因此，纳米技术其实就是一种用单个原子、分子射程物质的技术。
纳米技术是一门交叉性很强的综合学科，研究的内容涉及现代科技的广阔领域。
纳米科学与技术主要包括：纳米体系物理学、纳米化学、纳米材料学、纳米生物学、纳米电子学、纳米加工学、纳米力学等。
纳米材料的制备和研究是整个纳米科技的基础。
其中，纳米物理学和纳米化学是纳米技术的理论基础，而纳米电子学是纳米技术最重要的内容。
从迄今为止的研究来看，关于纳米技术分为三种概念：第一种，是1986年美国科学家德雷克斯勒博士在《创造的机器》一书中提出的分子纳米技术。
根据这一概念，可以使组合分子的机器实用化，从而可以任意组合所有种类的分子，可以制造出任何种类的分子结构。
这种概念的纳米技术还未取得重大进展。
第二种概念把纳米技术定位为微加工技术的极限。
也就是通过纳米精度的“加工”来人工形成纳米大小的结构的技术。
这种纳米级的加工技术，也使半导体微型化即将达到极限。
现有技术即使发展下去，从理论上讲终将会达到限度，这是因为，如果把电路的线幅逐渐变小，将使构成电路的绝缘膜变得极薄，这样将破坏绝缘效果。
此外，还有发热和晃动等问题。
为了解决这些问题，研究人员正在研究新型的纳米技术。
第三种概念是从生物的角度出发而提出的。
本来，生物在细胞和生物膜内就存在纳米级的结构。
纳米光电子学的研究和应用纳米光电子学是研究纳米尺度的光电子器件和系统的领域，它已成为现代科技中的一个重要组成部分。
这一领域的发展为人类的科技创新提供了新的思路和手段，有望在信息处理、太阳能、医疗和生物监测等领域发挥巨大的作用。
一、纳米光电子技术的基础纳米光电子技术是运用光子学、半导体技术、纳米加工和量子现象等新颖研究方法，制备小尺寸的纳米级光电子器件和系统。
其制造工艺主要使用了微电子加工工艺和原子层沉积技术，制备出的器件尺寸可达到纳米级别。
二、纳米光电子技术的优势纳米光电子技术因其具有较高的功率、速度、带宽和能量效率，广泛应用于数据存储、信号处理、光子计算和通信等方面。
随着人类对数据的需求不断增长，发展纳米光电子技术的势头也在不断加快。
三、纳米光电子学的应用1.数据存储研究人员已经通过设计和制造纳米结构，将数据存储的密度增加了数倍。
纳米光电子技术的高密度存储能力，使得磁盘、闪存等设备的存储量大幅提升，极大地方便了人们的生活。
2.太阳能纳米光电子技术在太阳能方面同样也表现出其独特的优势。
纳米级的材料可以使得光能被更好的吸收，提高了太阳能电池的光电转换效率。
同时，还可以更好的抵抗风化和光腐蚀，提高太阳能电池寿命，实现可持续发展。
3.医疗纳米光电子技术对医疗领域也有着不小的研究与应用。
以治疗癌症为例，纳米级的磁性材料可以在磁力场的作用下直接将治疗物质输送到病灶部位，减少了对健康组织的侵害。
同时，也可以用纳米光电子器件对病毒进行检测和跟踪等。
4.生物监测纳米光电子技术还在生物监测领域表现出了广阔前景。
利用特殊的纳米技术，制造出用于监测血压、心率、血糖等参数的微型传感器，这些传感器具有更精确、更连续的检测能力和监测范围。
同时，这些传感器的小型化也能够让其更容易被患者所接受。
四、总结纳米光电子技术通过制造小尺寸的纳米级光电子器件和系统，具有高密度存储、高效太阳能电池、癌症治疗、生物监测等领域的广泛应用。
因此，这一技术将在未来发挥着越来越重要的作用。
纳米电子学的研究现状与未来发展趋势导语：纳米电子学作为新兴学科领域，以其独特的研究对象和广阔的应用前景受到了广泛关注。
本文将围绕纳米电子学的研究现状和未来发展趋势展开讨论，揭示其在电子器件与技术领域的重要性和前景。
第一部分：纳米电子学的研究现状随着科学技术的进步和人类对微观世界认识的深入，纳米电子学在过去几十年取得了长足的发展。
纳米电子学是研究纳米尺度下电子结构与性质的科学，旨在通过纳米尺度材料的制备、特性调控和器件设计来推动电子技术发展。
首先，纳米材料的制备与研究已取得了重要突破。
纳米材料具有特殊的物理、化学和电子性质，可以在纳米尺度上表现出与宏观材料不同的行为。
纳米颗粒、纳米线、纳米膜等纳米结构的制备成为纳米电子学的关键，通过控制纳米材料的形貌、尺寸和结构，可以调控其电子性质和器件性能，为纳米电子器件的实现提供了基础。
其次，纳米电子器件的研究取得了显著进展。
纳米尺度下电子器件具有特殊的性能和功能，如高速、低功耗和灵活性等。
纳米电子器件包括纳米晶体管、纳米传感器、纳米记忆等，已经在信息存储、通信、能源等领域展现出广阔的应用前景。
研究人员通过新型材料的开发、器件结构的优化以及工艺工程的改进，不断提升纳米电子器件的性能和可靠性。
第二部分：纳米电子学的未来发展趋势纳米电子学以其结构可控、性能可调的特点，将继续在电子器件与技术领域发挥重要作用并取得更多突破。
首先，纳米尺度下新型材料的研究将成为纳米电子学的重要方向。
纳米材料的表面和界面性质对电子结构和性能的影响巨大，因此研究人员将致力于发现新颖的纳米材料，并研究其特殊的电子性质和器件应用。
例如，二维材料石墨烯已成为纳米电子学的研究热点，其优异的电子输运性能和独特的表面反应活性带来了许多新颖的纳米电子器件。
其次，纳米尺度下的器件结构和功能性探索将成为纳米电子学的重要任务。
新一代的纳米电子器件需要结合纳米材料的特性，发挥其优势。
例如，纳米线与纳米结构相结合的器件可以实现高效能的电子传输和功能器件的集成。
1 苏州大学纳米科学技术学院2014级培养方案 纳米科学技术学院现有纳米材料与技术1个本科专业。 纳米材料与技术专业人才培养方案 一、培养目标 培养德、智、体全面发展，基础扎实、知识面宽、能力强、素质高，掌握纳米材料与技术基础理论和基础知识，具备较强的实验技能，富有创新精神和实践能力，有志于学术研究和技术创新，有潜力进一步深造，能在科研机构、高等学校及企事业单位等从事与纳米材料和技术相关的科学研究、技术开发、教学和管理等工作的高级学术型人才。 二、基本培养规格 1.政治思想和德育方面 热爱社会主义祖国，拥护中国共产党领导，掌握马列主义、毛泽东思想和邓小平理论的基本原理；愿为社会主义现代化建设服务，为人民服务，有为国家富强、民族昌盛而奋斗的志向和责任感；具有敬业爱岗、艰苦奋斗、热爱劳动、遵纪守法、团结合作的品质；具有良好的思想品德、社会公德和职业道德。 2.体育方面 具有一定的体育和军事基本知识，掌握科学锻炼身体的基本技能，养成良好的体育锻炼和卫生习惯，受到必要的军事训练，达到国家规定的大学生体育和军事训练合格标准，具备健全的心理和健康的体魄，能够履行建设祖国和保卫祖国的神圣义务。 3.智育方面 具有一定的人文社会科学和自然科学基本理论知识，掌握本专业的基础知识、基本理论、基本技能，具有独立获取知识、运用知识、创新知识的基本能力及开拓进取的精神，具备一定的从事本专业业务工作的能力和适应相邻专业业务工作的基本能力和素质。英语水平达到《苏州大学学士学位授予工作实施细则》（苏大教[2010]8号）的相关规定。 掌握纳米材料与技术方面的基础知识、基本理论、基本技能以及相关的工程技术知识，受到基础研究和应用基础研究方面的科学实验训练，具有较好的科学素养，具备运用科学知识和实验技能进行科学以及应用研究、技术开发和科技管理的基本技能。 三、学制和学习年限 学制4年；允许学习年限为3-8年。 四、学分要求和授予学位
纳米材料与技术基础知识单选题100道及答案解析1. 纳米材料的尺度范围通常是（）A. 1-100 纳米B. 1-1000 纳米C. 10-100 纳米D. 10-1000 纳米答案：A解析：纳米材料的尺度范围通常是 1 - 100 纳米。
2. 下列不属于纳米材料特性的是（）A. 量子尺寸效应B. 表面效应C. 宏观量子隧道效应D. 超导效应答案：D解析：超导效应不是纳米材料特有的特性。
3. 纳米技术在以下哪个领域应用最广泛（）A. 医疗B. 电子C. 能源D. 以上都是答案：D解析：纳米技术在医疗、电子、能源等众多领域都有广泛的应用。
4. 纳米颗粒的制备方法不包括（）A. 物理气相沉积法B. 化学气相沉积法C. 溶胶- 凝胶法D. 电解精炼法答案：D解析：电解精炼法通常不是用于制备纳米颗粒的方法。
5. 以下哪种材料不属于纳米复合材料（）A. 聚合物/纳米黏土复合材料B. 金属/陶瓷纳米复合材料C. 纯金属材料D. 碳纳米管增强复合材料答案：C解析：纯金属材料一般不属于纳米复合材料的范畴。
6. 纳米材料的光学性质表现为（）A. 蓝移现象B. 红移现象C. 不发生移动D. 随机移动答案：A解析：纳米材料的光学性质常表现为蓝移现象。
7. 纳米材料的热学性质主要体现在（）A. 比热容降低B. 比热容升高C. 热导率不变D. 热膨胀系数不变答案：A解析：纳米材料的比热容通常降低。
8. 下列哪种仪器常用于纳米材料的表征（）A. 扫描电子显微镜B. 红外光谱仪C. 原子吸收光谱仪D. 气相色谱仪答案：A解析：扫描电子显微镜常用于观察和表征纳米材料的形貌和结构。
9. 纳米材料的磁学性能与常规材料相比（）A. 相同B. 更弱C. 更强D. 不确定答案：D解析：纳米材料的磁学性能受多种因素影响，不能简单地与常规材料比较确定其强弱。
10. 碳纳米管属于（）A. 零维纳米材料B. 一维纳米材料C. 二维纳米材料D. 三维纳米材料答案：B解析：碳纳米管在空间上只有一个维度在纳米尺度，属于一维纳米材料。
纳米电子学的发展前景随着科技的不断发展，人类也在探索着更加微小的领域，从而引出了纳米技术。
纳米技术已经在许多领域得到应用，如医疗、能源、材料等等。
而在电子领域，纳米技术也有着广阔的前景，那就是纳米电子学。
纳米电子学正处于飞速发展的阶段，这项技术将会对未来电子行业的发展产生重大影响。
1. 纳米材料的发展纳米电子学所依靠的基础就是纳米材料。
纳米材料是指其中至少有一个尺寸小于100纳米的材料。
不同于传统材料，纳米材料在纳米级别上的特殊性质，使得它们有着不同于常规材料的功效和性能，这也是纳米电子学的发端。
近年来，随着研究的不断深入，人们已经成功的研制出了各种能够应用于电子行业的纳米材料，如碳纳米管、量子点等等。
这些材料不仅可以用于普通的电子元器件，而且还可以用于新型的光电器件，太阳能电池，柔性电子等众多领域，将会在未来的电子市场上占据一席之地。
2. 纳米电子学在芯片制造中的应用随着芯片结构更趨微小，纳米电子学已经成为动力研发更小，更快，更强的芯片的推动力。
有了使用纳米技术的芯片制造，可以大幅减小晶片的体积，以及倍增效能，从而满足人们对于迅速，专业向数据处理的的需求。
同时，芯片的稳定性和耐用性都得到提高。
这也是未来芯片必须依靠的技术。
3. 纳米电子学与量子计算量子计算是计算机技术的全新领域。
相比传统计算机，量子计算机可以在很短的时间内完成其他计算机需要数年甚至更多时间才能完成的大量运算。
这种运算的优势极大，使得其可以被应用于各种领域，如计算机科学、货币领域、化学等等。
而开发量子计算的重要一环就是纳米电子学。
纳米电子学的研究成果为量子计算的发展奠定了坚实的基础，为实现量子计算机提供了必不可少的原理。
4. 纳米电子学助力人工智能领域随着人工智能的快速发展，纳米电子学也将会有着重要的作用。
人工智能算法的核心是深度学习，在深度学习中，神经网络扮演了非常重要的角色。
而神经网络本身就是有大量的晶体管组成的。
如果能够缩小晶体管的结构，那么就将会得到比之前更为强大的能力。

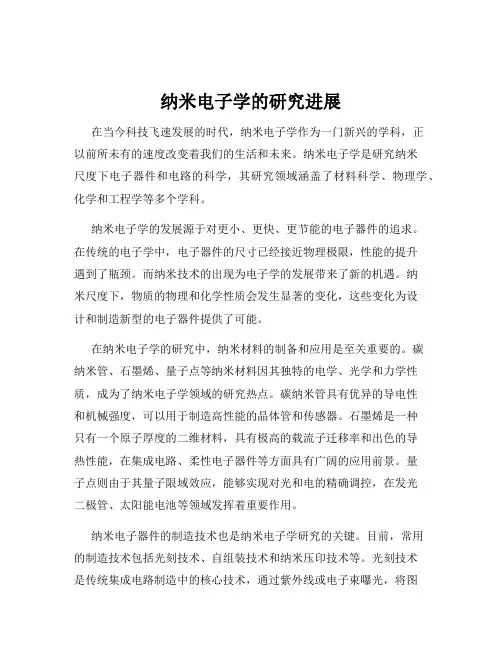

纳米电子学的研究进展在当今科技飞速发展的时代，纳米电子学作为一门新兴的学科，正以前所未有的速度改变着我们的生活和未来。
纳米电子学是研究纳米尺度下电子器件和电路的科学，其研究领域涵盖了材料科学、物理学、化学和工程学等多个学科。
纳米电子学的发展源于对更小、更快、更节能的电子器件的追求。
在传统的电子学中，电子器件的尺寸已经接近物理极限，性能的提升遇到了瓶颈。
而纳米技术的出现为电子学的发展带来了新的机遇。
纳米尺度下，物质的物理和化学性质会发生显著的变化，这些变化为设计和制造新型的电子器件提供了可能。
在纳米电子学的研究中，纳米材料的制备和应用是至关重要的。
碳纳米管、石墨烯、量子点等纳米材料因其独特的电学、光学和力学性质，成为了纳米电子学领域的研究热点。
碳纳米管具有优异的导电性和机械强度，可以用于制造高性能的晶体管和传感器。
石墨烯是一种只有一个原子厚度的二维材料，具有极高的载流子迁移率和出色的导热性能，在集成电路、柔性电子器件等方面具有广阔的应用前景。
量子点则由于其量子限域效应，能够实现对光和电的精确调控，在发光二极管、太阳能电池等领域发挥着重要作用。
纳米电子器件的制造技术也是纳米电子学研究的关键。
目前，常用的制造技术包括光刻技术、自组装技术和纳米压印技术等。
光刻技术是传统集成电路制造中的核心技术，通过紫外线或电子束曝光，将图案转移到光刻胶上，然后进行刻蚀和沉积等工艺，实现纳米尺度的器件制造。
然而，随着器件尺寸的不断缩小，光刻技术面临着分辨率和成本的挑战。
自组装技术则利用分子间的相互作用力，使纳米材料自发地组装成有序的结构，这种方法具有简单、高效和低成本的优点，但在控制组装的精度和一致性方面还存在一定的难度。
纳米压印技术是一种新兴的制造技术，通过将模具上的图案压印到聚合物或其他材料上，实现纳米尺度的图形转移，该技术具有高分辨率、高产量和低成本的潜力。
纳米电子学在集成电路领域的应用取得了显著的成果。
随着晶体管尺寸的不断缩小，传统的硅基晶体管面临着短沟道效应、漏电流增大等问题。
纳米电子学在信息技术中的应用随着信息技术的发展，纳米电子学作为一种新兴领域，受到了越来越多的关注和重视。
纳米电子学使用纳米级别的电子器件和电路，可以实现更高的性能和更小的尺寸，具有巨大的潜力和应用前景。
在本文中，我们将讨论纳米电子学在信息技术中的应用，以及它所带来的巨大变革和机遇。
一、纳米电子学的技术原理和发展历程首先，我们需要了解纳米电子学的技术原理和发展历程。
纳米电子学是一种利用纳米级别的电子器件和电路来实现电子学系统的技术，其中的器件和电路比传统的微电子器件和电路更小，通常在1纳米到100纳米的范围内。
这种技术的发展得到了电子技术、材料科学、物理学、化学和生物学等多个领域的支持和合作，目前正在不断发展和推广。
一开始，纳米电子学主要用于纳米电荷测量、纳米晶体管、新型半导体器件等研究中，随着技术的发展，它逐渐开始应用于信息技术中。
今天，纳米电子学已经成为信息技术领域的一个重要分支，而且有着广泛的应用领域。
二、纳米电子学在信息技术中的应用目前，纳米电子学在信息技术中的应用主要体现在以下几个方面。
1. 云计算和数据中心随着互联网产生大量的数据，传统的计算机和服务器已经不能满足对于海量数据和高效处理的需求。
在这种情况下，云计算和大型数据中心成为了一个重要的解决方案，它可以更好地处理和存储大量数据。
纳米电子学技术可以为云计算和数据中心提供更高效的处理和存储技术。
例如，研究人员已经成功地使用纳米结构来存储和处理计算机数据，这可以使数据中心的效率更高，也可以节省更多的能源。
此外，纳米电子学还可以用于制造更小型和更高效的芯片，以进一步提高云计算和数据中心的性能。
2. 生物电子学生物电子学是一种结合生物学、化学和电子学的交叉学科，其研究对象是人类生物体内的电生理现象和电活动。
纳米电子学技术可以对于生物电子学研究和应用提供新的选择和可能性。
例如，纳米材料和器件可以用于制造更小型和更敏感的生物传感器，可以更有效地检测和记录身体的生物电活动。
纳米电子学中的单粒子荧光检测研究纳米电子学是一门新兴的学科，这个领域正在获得越来越广泛的应用。
单粒子荧光检测研究是其中的一个重要研究领域，该研究可以在纳米尺度下分析分子及其动力学性质。
在纳米尺度下，许多物理、化学和生物现象的规律与宏观尺度有很大不同。
因此，单粒子荧光检测技术在纳米电子学领域中变得重要。
该技术使用高灵敏度荧光探测器提高检测精度，使得可以在单个生物分子水平上进行实时监测。
这种技术的原理是将样品与荧光标记结合，然后通过激光激发荧光标记，以测量它的发射光。
这种技术可以用于许多应用，例如单分子检测、单细胞成像、蛋白质-蛋白质相互作用研究、DNA-蛋白质相互作用研究等。
由于单粒子荧光检测技术应用范围广泛、易于使用以及具有高灵敏度和高分辨率等特点，因此被广泛应用于基础科学研究和应用技术开发领域。
通过单粒子荧光检测技术可以对分子结构和性质进行深入探究，并且在分子生物学、医学、材料学、生态学等领域中有广泛的应用。
此外，通过单粒子荧光检测技术还可以用于研究生物分子的相互作用。
这种技术的原理是利用荧光标记标记分子，然后通过荧光强度信息分析分子之间的相互作用。
这一技术在药物筛选、分子诊断以及基因表达等方面都有广泛的应用。
单粒子荧光检测技术已经有了很多新的进展，例如单粒子可变角度荧光检测技术和单粒子光子计数检测技术。
前者利用变换探测器和荧光激发器的位置关系，提高了检测精度和时间分辨率；而后者由于能够测量单粒子荧光，并用于单粒子荧光共振能量转移等研究，已经成为现代生物医学研究的重要工具。
总之，单粒子荧光检测技术的发明和进展推动了纳米电子学的发展，并且在分子生物学、药物研发、纳米材料科学等领域获得了广泛应用。
随着技术的不断改进，单粒子荧光检测技术将有更广阔的应用前景，为我们的科学研究提供了有力的工具。
纳米光子学与纳米电子学的研究随着科技的不断发展，我们的生活越来越离不开各种电子设备。
这些电子设备中包含了大量的电子元件，例如晶体管、电容等等。
然而这些电子元件的小尺寸和密度限制了电子设备的进一步发展。
为了解决这个问题，科学家们开始研究纳米科技，将其应用于电子设备的制造中。
其中，纳米光子学和纳米电子学便是两个非常重要的研究领域。
纳米光子学纳米光子学是一门研究纳米尺度下的光学现象和光学器件的学科。
纳米光子学的典型研究内容包括纳米材料的基础物理、纳米光子学器件的设计和制造、以及纳米光子学应用的探索等。
由于纳米级别的光学器件可以具有比传统尺度下光学器件更高的性能和更灵活的调控特性，所以纳米光子学受到越来越多的关注。
目前，纳米光子学主要的研究方向有：纳米光子晶体、纳米光学波导、纳米级别的光学传感器、光电转换和光密集集成系统等。
纳米光学器件的制造采用了包括薄膜沉积、离子束雕刻、量子点工艺等在内的一系列尖端技术，使得光学器件具有更高的性能和更好的灵活性。
通过对纳米光子学器件的研究和应用，可以实现更快、更小、更精确、更节能的光子学设备。
纳米电子学纳米电子学是一门研究极小、高集成度的电子器件的学科。
在纳米尺度下，电子离子可能会产生量子效应，导致它们的运动表现出与传统电路完全不同的行为。
纳米电子学研究了这些现象，并尝试设计和制造更高效、更灵活的电子器件。
纳米电子学的主要研究方向包括高性能纳米晶体管、纳米电容、磁通量子化元件、量子点等。
其中，纳米晶体管是纳米电子学的核心研究内容之一，它是一种可以放大电信号的器件。
而传统晶体管的尺寸由于制造工艺的限制，已经难以进一步缩小。
而纳米晶体管的量子效应则能够大大提高晶体管的特性，使其更适合于高速、高功率的电子设备。
未来展望纳米光子学和纳米电子学是两个相对独立的研究领域，但是它们在研究和应用上也有很大的交叉。
例如，在光电子转换中的应用就需要这两个领域都有良好的先验知识和技术支持。
