二、几种典型的现场总线介绍
WorldFIP 传输媒体可以是屏蔽双绞线或光纤。 传输速率为： 31.25K bps用于过程控制；1M bps 用于加工制造系统；2.5M bps用于驱动系统。 标准速率为1M bps，使用光纤时最高速率可达5M bps。 目前WorldFIP的总线产品有法国Schneider公司的 Modicon-TBXplc系统；ALSTHOM公司的S－900 SCADA系统等。
二、几种典型的现场总线介绍
PROFIBUS现场总线 PROFIBUS有三个部分组成：
PROFIBUS-FMS（Field Message Specification）：主要 是用来解决车间级通用性通讯任务。可用于大范围和复杂的 通讯。总线周期一般小于100ms。 PROFIBUS-DP（Decentralized Periphery）：经过优化的 高速和便宜的通信总线，它的设计是专门为自动控制系统与 分散的I/O设备级之间进行通信使用的。总线周期一般小于 10ms。 PROFIBUS-PA（Process Automation）：专门为过程自 动化设计的，它可使传感器和执行器按在一根共用的总线 上，甚至在本质安全领域也可接上。根据IEC1158－2标 准，PROFIBUS-PA用双绞线进行总线供电和数据通信。
第一章 现场总线技术概述
主要内容
第一节 现场总线的产生 第二节 现场总线的概念及分类 第三节 现场总线的特点和优点 第四节 现场总线标准的制定 第五节 现场总线的现状
第一节 现场总线的产生
在过程控制领域： 从20世纪50年代至今的信号标准：4-2OmA （0-5V）的 模拟信号。 20世纪70年代，数字式计算机引入到测控系统中，进行 集中式控制处理。 20世纪80年代，微处理器在控制领域得到应用，嵌入到 各种仪器设备，形成分布式(DCS)控制系统。

第一章1、自动控制系统的发展四个阶段及其体系结构1.模拟仪表控制系统(ACS)缺点：信号变化缓慢，计算速度精度比较低、信号传输的抗干扰能力较差。

2.直接数字控制系统(DDC)优点：集中管理、控制、监视、报警和收集历史数据等。

缺点：布线费用高、不便于扩展、危险集中、可靠性低等。

3集散控制系统（DCS)系统主要缺点（1）信息集成能力不强（2）系统不开放、可集成性差、专业性不强（3）可靠性不易保证4）可维护性不高。

4、现场总线控制系统（FCS)现场总线技术主要特征是采用数字式通信方式取代设备级的4-20mA(模拟量)/24VDC(开关量)信号，使用一根电缆连接所有现场设备。

2、DCS的结构由分散过程控制装置、操作管理装置和通信系统三部分组成3、现场总线定义：数字通信协议，应用与生产现场，在一些智能化的控制设备之间所执行双向串行通信，多节点的数字通信系统，是开放的数字化多点通信的底层控制网络。

4、现场总线控制系统的技术特点（1）系统的开放性、可集成性2）互操作性与互用性3）现场设备的智能化与功能自治性4）系统的高度分散性5）对现场环境的适应性。

5、与DCS相比FCS在结构上有哪些优越性：1 实现全数字化通信；2实现彻底的全分散式控制；3实现不同厂商产品互连、互操作；4增强系统的可靠性、可维护性；5降低系统工程成本。

第二章 1、总线就是传输信号或信息的公共路径，是遵循同一技术规范的连接与操作方式。

一组设备通过总线连在一起称为“总线段”。

2、总线主设备：可在总线上发起信息传输的设备,又称命令者。

总线从设备：能在总线上主动发起通信、只能挂接在总线上、对总线信息进行接收查询的设备称为总线从设备，也称基本设备。

3、总线上的控制信号通常有三种类型：a、控制连在总线上的设备，让它进行所规定的操作；b、用于改变总线操作的方式； c、表明地址和数据的含义。

总线协议：管理主、从设备使用总线的一套规则称为“总线协议”。

这是一套事先规定的、必须共同遵守的规约。

典型结构
特点：
Байду номын сангаас
1）增加上层网络，加入管理功能；
2）体系结构标准化； 3）采用标准化网络； 4）组态标准化； 5）大部分产品标准化。
4.新一代DCS系统
特点：
1)采用现场总线技术；
2)设备数字化；
1.4 几种计算机控制系统与DCS的比较
PLC控制系统 功能和应 用目标 离散控制为主、兼连续 控制、批量控制 SCADA 监督控制 PC based 可实现多种功能，多应 用于低成本场合
代表产品：Honeywell公司TDGC-3000,Fisher公司PROVOX系 统等
典型结构
特点：
1）引入局域网； 2）增加了控制功能； 3）产品仍然为专有产品。
3.第三代（扩展期） 代表产品：Foxboro公司I/A series；Honeywell公司TDC3000/UCN,Yokogawa公司Centum-XL等。
包括CRT、键盘、开关、指示灯等。实现人机对话； 5）接口电路
在主机与外设之间、主机与过程通道之间实现信号的转换与 匹配，使主机、外设、过程通道之间能通过总线实现信号联系。
软件组成
系统软件： 支持系统的开发、测试、运行和维护的工具软 件，一般是操作系统； 应用软件： 在系统软件的基础上，通过编程工具编写的可 执行程序，目的完成控制任务。
3.实时性强
定时事件的处理、随机事件的处理 4.通用性好 选用通用设备、技术指标留余量 5.经济效益高 性价比、投入产出比
1.2.2计算机控制系统的设计步骤
基本步骤：总体设计、硬件设计、软件 设计、系统调试 1.总体设计 1）确定系统任务与控制方案
2）确定系统的构成方式
3）选择现场设备

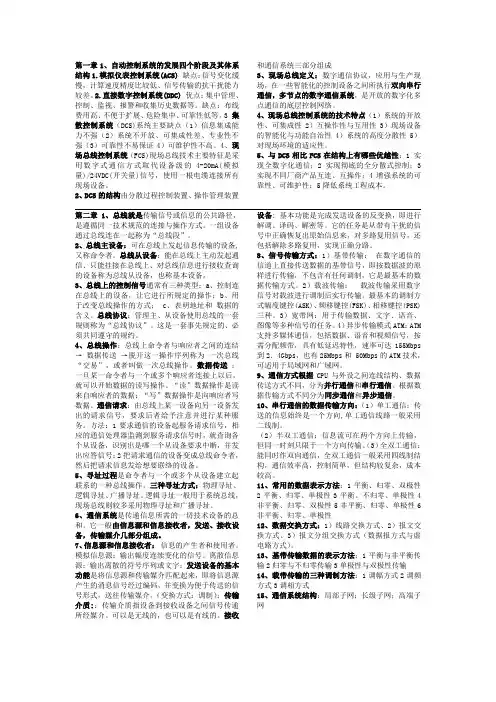

现场总线课后答案第一章现场总线技术概述1.自动控制系统的发展经历了哪几个阶段？大致经历了四个发展阶段，具体如下：20世纪50年代以前是模拟仪表控制系统；直接数字控制系统；70年代中期出现集散控制系统；90年代后期现场总线控制系统。

2.DCS控制系统的结构包括哪几部分？包括三部分：分散过程控制装置部分，操作管理装置部分，通信系统部分3.现场总线的基本定义？现场总线(Fieldbus)：是用于过程自动化或制造自动化中的，实现智能化现场设备（例如，变送器、执行器、控制器)与高层设备(例如主机、网关、人机接口设备)之间互联的，全数字、串行、双向的通信系统。

5.现场总线控制系统的技术特点。

1.开放性；2.全数字化；3.双向通信；4.互可操作性与互用性；5.现场设备的智能化与功能自治性6.系统结构的高度分散性7.对现场环境的适应性6. FCS相对于DCS具有哪些优越性？1．FCS实现全数字化通信2．FCS实现彻底的全分散式控制3．FCS实现不同厂商产品互联、互操作4．FCS增强系统的可靠性、可维护性5．FCS降低系统工程成本7.分析现场总线的现状，展望其发展前景。

第二章数据通信基础与网络互联1.何谓现场总线的主设备、从设备？可在总线上发起信息传输的设备叫做“总线主设备”，又称命令者。

不能在总线上主动发起通信、只能挂接在总线上、对总线信息进行接收查询的设备称为总线从设备(bus slaver)，也称基本设备。

2.总线操作过程的内容是什么？总线上命令者与响应者之间的连结→数据传送→脱开，这一操作序列称为一次总线“交易”(transaction)，或者叫做一次总线操作。

3.寻址方式有几种？物理寻址逻辑寻址广播寻址4.通信系统由哪几部分组成?各自具有什么功能?通信系统是传递信息所需的一切技术设备的总和。

它一般由信息源和信息接收者，发送、接收设备，传输媒介几部分组成。

信息源和接收者是信息的产生者和使用者发送设备的基本功能是将信息源和传输媒介匹配起来，即将信息源产生的消息信号经过编码，并变换为便于传送的信号形式，送往传输媒介。
