实训心得短暂的一周实训已经过去了,对于我来说这一周的实训赋予了我太多实用的东西了，不仅让我更深层次的对课本的理论知识深入了理解,而且还让我对分析事物的逻辑思维能力得到了锻炼，提高了实际动手能力，下面谈一下就这一周实训中我自己的一些心得体会.一周的实训已经过去了,我们在老师提供的实践平台上通过自己的实践学到了很多课本上学不到的宝贵东西，熟悉了对quartus ⅱ软件的一般项目的操作和学到了处理简单问题的基本方法，更重要的是掌握了vhdl语言的基本设计思路和方法,我想这些会对我今后的学习起到很大的助推作用。
此外，还要在今后的课本理论知识学习过程中要一步一个脚印的扎实学习，灵活的掌握和运用专业理论知识这样才能在以后出去工作的实践过程中有所成果。
最后还要感谢学校为我们提供这样专业的实践平台还有瓮老师在一周实训以来的不断指导和同学的热情帮助。
总的来说，这次实训我收获很大.同时,感谢大专两年来所有的老师,是你们为我解惑受业，不仅教授我专业知识，更教会我做人的道理.这次eda实训让我感觉收获颇多,在这一周的实训中我们不仅巩固了以前学过的知识，而且还学到了怎样运用ｅｄａ设计三种波形的整个过程和思路,更加强了我们动手能力，同时也提高了我们的思考能力的锻炼，我们在写程序的同时还要学会要改程序,根据错误的地方去修改程序.本文基于verilog hdl的乒乓球游戏机设计，利用verilog hdl语言编写程序实现其波形数据功能在分析了cpld技术的基础上，利用cpld开发工具对电路进行了设计和仿真，从分离器件到系统的分布，每一步都经过严格的波形仿真,以确保功能正常。
从整体上看来，实训课题的内容实现的功能都能实现,但也存在着不足和需要进一步改进的地方，为我今后的学习和工作奠下了坚实的基础。
通过此次的实训课题，掌握了制作乒乓球游戏机技术的原理及设计要领，学习并掌握了可编程逻辑电路的设计，掌握了软件、cpld元件的应用，受益匪浅，非常感谢瓮老师这一学期来的指导与教诲,感谢老师在学习上给予的指导，老师平常的工作也很忙，但是在我们学习的过程中,重来没有耽搁过,我们遇到问题问他,他重来都是很有耐心，不管问的学生有多少,他都细心的为每个学生讲解，学生们遇到的不能解决的，他都配合同学极力解决。
电子线路cad实训总结（8篇）电子线路cad实训总结篇1随着计算机技术的发展，电路设计中的很多工作都可以交给计算机来完成，这就大大减轻了设计人员的手工劳动，并且保证了设计的规范性。
因此，电子设计自动化(EDA)已经成为不可逆转的时代潮流。
而这一潮流来自于计算机辅助设计(Computer Adied Design，CAD)。
(1)电子线路CAD是使用计算机来完成电子线路的设计过程，包括电路原理的编辑、电路功能仿真、工作环境模拟、印制板设计(包括自动布局、自动布线)与检测(包括布线、布局规则的检测和信号完整性分析)等。
Protel 99SE中共有十个小项目。
完成Protel 99SE安装，了解了系统的基本功能后，用户可以对Protel 99SE的系统环境进行设置，以适应自己的操作习惯。
在计算机上，利用电子线路Protel 99SE软件进行电路设计的过程大致如下：(2)电子线路原理图的设计。
原理图编辑是电路CAD设计的前提，因此原理图编辑(Schematic Edit)是电路CAD软件必备的功能。
(3)原理图元件库文件的设计。
它包括创建原理图元件库文件和创建复合元件库。
(4)电子线路PCB电路板的设计。
PCB(Printed Circle Board ，印制电路板)设计是电子产品由原理设计转换为产品的一个重要过程，为实现电路原理图所描述的电路，设计者需要设计满足原理图要求的PCB。
(5)PCB元件封装库设计。
为了方便用户处理设计中的PCB元件封装，Protel 99SE提供了PCB元件封装编辑器，用户可以在该编辑器中对PCB元件封装库进行编辑操作，包括复制PCB元件封装，删除PCB元件封装、新建自定义的PCB元件封装以及修改PCB元件封装等。
Protel 99SE是ProklTechnology公司开发的基于Windows环境下的电路板设计软件。
该软件功能强大，人机界面友好，易学易用，仍然是大中专院校电学专业必学课程，同时也是业界人士首选的电路板设计工具。
1、实体界面说明中端口的模式有四种端口模式为：1、IN相当于只可输入的引脚；2、OUT相当于只可输出的引脚；3、BUFFER相当于带输出缓冲器并可以回读的引脚；4、INOUT相当于双向引脚；2、嵌入式阵列块EAB能实现存储功能，每个EAB提供2048比特，可完成ROM,RAM,双口RAM或者FIFO功能。
3、VHDL程序设计中的两大基本描述语句是顺序语句，并行语句。
4、FLEX10K的结构提供了两条专用高速通道，即进位链和级联链。
5、常用的源程序输入方式有原理图输入方式、状态图输入方式、VHDL软件程序的文本方式。
6、FPGA的可编程互连线分为通用互连、直接互连、长线。
7、FPGA（现场可编程门阵列）结构可分为三部分：可编程逻辑单元、可编程输入/输出单元、可编程连线。
8、CPLD（复杂可编程逻辑器件）的结构可分为三部分：可编程逻辑宏单元、可编程输入/输出单元、可编程内部连线。
9、结构体的三种描述方式：行为级描述、数据流级描述、结构级描述。
10、EDA设计几个描述层次：行为级描述、寄存器传输级描述（RTL）、门级描述、版图级描述。
11、构成一个完整的VHDL语言程序的五大基本结构：实体（ENTITY）、结构体(ARCHITECURE)、配置(CONFIGURATION)、库(LIBRARY)、程序包(PACKAGE)。
12、VHDL的子程序有过程和函数两种类型，具有可重载性。
13、数字ASIC设计方法有两种：全定制法、半定制法（门阵列法、标准单元法、可编程逻辑器件法）。
14、数字系统的模型：数据处理子系统和控制子系统。
15、数字系统设计方法：模块设计法、自顶向下设计法、自底向上设计法。
16、EDA的工程设计流程：原理图/HDL文本输入→功能仿真→综合→适配→时序→仿真→编辑下载→硬件测试。
17、FPGA的配置流程：芯片初始化、芯片配置和起动。
18、转向控制语句共有五种：IF 语句、CASE 语句、LOOP 语句、NEXT 语句和EXIT 语句。
EDA总结知识点eda总结知识点：第一章1.1.1eda的定义:是电子设计自动化（electriondesignautomation)的缩写，是90年代初，从计算机计算机辅助设计cad，计算机辅助制造cam，计算机辅助测试cat和计算机辅助工程（cae）的概念发展起来的。
窄EDA和宽EDA。
在这本书中，我们主要研究狭义的EDA。
狭义eda：以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件方式设计的电子系统到硬件系统的逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化、逻辑布局布线、逻辑仿真等等一系列的工作，最终形成集成电子系统或专用集成芯片的新技术。
也称为：ies/asic自动设计技术。
广义的EDA包括狭义的EDA，以及计算机辅助分析（PSpice、EWB、matlab）和印刷电路板计算机辅助设计PCB CAD技术（如Protel、OrCAD）。
因为在广义的EDA技术中，CAA 技术和PCB CAD技术都不具备逻辑综合和逻辑适配的功能，所以我们不能称之为真正意义上的EDA技术，最好称之为现代电子设计技术。
利用eda技术进行电子系统的设计，具有以下特点：（1）用软件的方式设计硬件（2）软件设计系统向硬件系统的转换由相关开发软件完成。
（3）在设计过程中，可以使用相关软件进行各种模拟；（4）系统可现场编程，在线升级；（5）整个系统可集成在一个芯片上，体积小、功耗低、可靠性高；eda技术进入21世纪后得到了更大的发展，主要表现在：1）使电子设计成果以自主知识产权的形式得到明确表达和确认；2）在仿真和设计方面支持标准语言的强大EDA软件已持续推出；3）电子技术领域全方位融入eda领域，例如：软件无线电的迅速崛起，模拟电路系统硬件描述语言的表达和设计的标准化，系统可编程模拟器件的出现等4）电子领域各个学科的界限更加模糊和包容：模拟和数字、软件和硬件、系统和设备、ASIC和FPGA、行为和结构等。
eda技术实用教程第六版知识点总结【EDA技术实用教程第六版知识点总结】1. EDA技术概述EDA（Exploratory Data Analysis）技术是指对数据进行探索性分析的方法，旨在发现数据的结构、特征、规律和异常，从而为后续的建模和分析提供更全面和深入的认识。
EDA技术已经成为数据分析领域的重要工具，被广泛运用在统计学、机器学习、商业智能等各个领域。
本文将从深度和广度两个方面对EDA技术进行全面评估和总结。
2. EDA技术的基本原理EDA技术依托于数据可视化、统计分析、模式识别等多种方法，通过观察、整理、分析和解释数据，揭示数据的内在规律和特点。
其中，数据可视化是EDA技术的核心方法之一，通过绘制散点图、直方图、箱线图等图表，可以直观地展示数据的分布、趋势和异常点，为数据的深入理解提供了直观的工具。
3. EDA技术的实际应用在实际应用中，EDA技术可以帮助数据分析人员快速了解数据的特点和问题，发现数据的价值和局限，从而为后续的数据清洗、特征工程、建模和预测提供有力支持。
在金融领域，通过对客户信用评分数据进行EDA分析，可以有效发现信用评分的分布情况、关键影响因素等重要信息，为风险控制和产品设计提供依据。
4. EDA技术的未来发展随着数据量的不断增大和数据类型的不断丰富，EDA技术在未来将面临更多的挑战和机遇。
如何处理大规模数据、多源异构数据，如何结合人工智能、自然语言处理等新技术，将成为EDA技术未来发展的重要方向。
数据隐私和安全的保护也将成为EDA技术重要的议题之一，需要加强相关技术和政策的研究和实践。
结语通过深度和广度兼具的对EDA技术的全面评估和总结，我们可以看到EDA技术在数据分析领域的重要地位和作用，同时也可以发现其未来发展的方向和挑战。
我们相信，在不断的实践和探索中，EDA技术一定会迎来更加美好的发展前景。
个人观点和理解作为一名数据分析人员，我深刻认识到EDA技术的重要性和价值。
EDA总结知识点EDA总结知识点：第一章的定义: 是电子设计自动化的概念发展起来的。
狭义EDA和广义EDA，本书我们主要研究的是狭义的EDA。
狭义EDA：以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件方式设计的电子系统到硬件系统的逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化、逻辑布局布线、逻辑仿真等等一系列的工作，最终形成集成电子系统或专用集成芯片的新技术。
也称为：IES/ASIC自动设计技术。
广义的EDA：包括狭义的EDA，还包括计算机辅助分析CAA技术用软件的方式设计硬件用软件方式设计的系统到硬件系统的转换是有关的开发软件完成设计过程中可用有关软件进行各种仿真；系统可现场编程，在线升级；整个系统可集成在一个芯片上，体积小、功耗低、可靠性高； EDA 技术进入21世纪后得到了更大的发展，主要表现在：1）使得电子设计成果以自主知识产权的方式得以明确表达和确认成为可能； 2）在仿真和设计两个方面支持标准语言的功能强大的EDA软件不断推出；3）电子技术领域全方位融入EDA领域，例如：软件无线电的迅速崛起，模拟电路系统硬件描述语言的表达和设计的标准化，系统可编程模拟器件的出现等4）电子领域各学科的界限更加模糊，互为包容:模拟与数字，软件与硬件、系统与器件、ASIC与FPGA、行为与结构等。
5）更大规模的FPGA/CPLD器件的不断推出；6）用于ASIC设计的标准单元的推出，该标准单元已涵盖大规模电子系统以及复杂IP模块。
7）软硬件IP核在电子行业的产业领域得到进一步的确认。
8）soc高效低成本设计技术的成熟； 9）系统级行为验证硬件描述语言的出现，使得复杂电子系统的设计和验证变简单。
10）在FPGA上实现DSP的应用； 11）嵌入式处理器软核的成熟；1、3 硬件描述语言：主要包括：VHDL Verilog HDL System Verilog System CVHDl语言具有很强的电路描述和建模能力VHDl语言具有与具体硬件电路无关和与设计平台无关的优点主要的描述设计方法：1）自顶向下 2）自底向上 3）混合方法。
eda实习心得体会我的EDA实习已经结束了，回首这段实习期间，感触良多，收获也很多。
在这里，我将分享我在EDA实习中的心得体会。
首先，我要感谢公司给予我的机会和信任。
作为一名大学生，能够有机会参与实习，既是一种荣幸，同时也是一种责任。
在实习期间，我意识到实习并不仅仅是为了增加经验和锻炼能力，更重要的是要为公司的发展做出贡献。
因此，我努力学习并尽力完成每一个任务，以期能够成为公司的一份子。
其次，我发现在实习过程中，团队合作是至关重要的。
在我所经历的实习中，我有幸加入了一个非常团结和合作的团队。
团队成员之间相互帮助、相互支持，共同努力解决问题。
这种团队合作的精神帮助我更好地完成任务，同时也增强了我的自信心和责任感。
同时，我也学到了很多专业知识。
在实习期间，我主要负责进行EDA相关的数据分析和数据可视化工作。
通过实际操作和与同事的交流，我学习了数据分析的基本方法和技巧，学会了如何使用Python和R进行数据处理和可视化，也了解了EDA的常用工具和流程。
这些知识不仅增加了我的技术能力，也提高了我的工作效率和准确性。
此外，我还意识到在实习过程中，自我学习和自我提升是非常重要的。
由于工作任务和时间的限制，我无法一一请教每一个问题，因此我必须学会自己解决问题。
在实习期间，我主动查阅相关资料、参加在线课程、积极寻求同事的帮助，努力提高自己的能力和水平。
通过自我学习，我不仅在实习中取得了进步，也为将来的工作做好了准备。
最后，在实习期间，我还学到了一些重要的工作习惯和职业素养。
比如，我开始注重工作的细节和质量，不仅仅追求完成任务的数量，还要追求工作的质量和效果。
我学会了合理安排工作时间，合理利用工具和资源，提高工作效率。
我也懂得了团队沟通和协作的重要性，学会了与同事进行有效的沟通和合作。
总结起来，EDA实习让我学到了很多知识和技能，也让我明白了很多道理和原则。
这段实习经历让我更加坚定了自己的职业方向，并为将来的工作做好了准备。

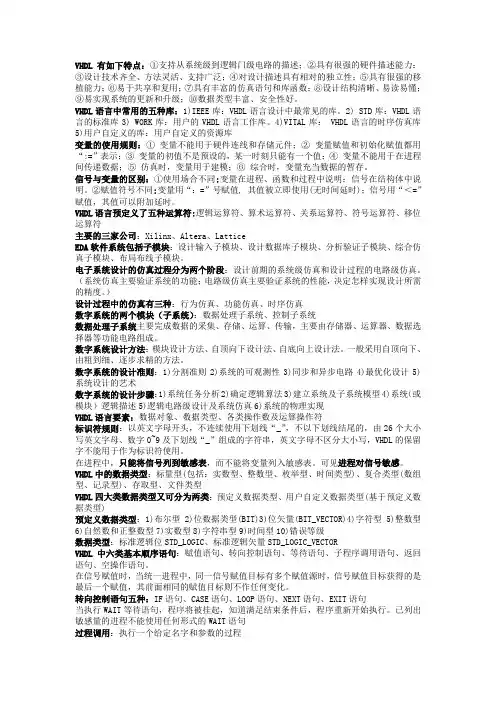

VHDL有如下特点：①支持从系统级到逻辑门级电路的描述；②具有很强的硬件描述能力；③设计技术齐全、方法灵活、支持广泛；④对设计描述具有相对的独立性；⑤具有很强的移植能力；⑥易于共享和复用；⑦具有丰富的仿真语句和库函数；⑧设计结构清晰、易读易懂；⑨易实现系统的更新和升级；⑩数据类型丰富、安全性好。
VHDL语言中常用的五种库：1)IEEE库：VHDL语言设计中最常见的库。
2) STD库：VHDL语言的标准库3) WORK库：用户的VHDL语言工作库。
4)VITAL库： VHDL语言的时序仿真库5)用户自定义的库：用户自定义的资源库变量的使用规则：①变量不能用于硬件连线和存储元件；②变量赋值和初始化赋值都用“:=”表示；③变量的初值不是预设的，某一时刻只能有一个值；④变量不能用于在进程间传递数据；⑤仿真时，变量用于建模；⑥综合时，变量充当数据的暂存。
信号与变量的区别：①使用场合不同:变量在进程、函数和过程中说明；信号在结构体中说明。
②赋值符号不同:变量用“：=”号赋值, 其值被立即使用(无时间延时)；信号用“＜=”赋值，其值可以附加延时。
VHDL语言预定义了五种运算符:逻辑运算符、算术运算符、关系运算符、符号运算符、移位运算符主要的三家公司：Xilinx、Altera、LatticeEDA软件系统包括子模块：设计输入子模块、设计数据库子模块、分析验证子模块、综合仿真子模块、布局布线子模块。
电子系统设计的仿真过程分为两个阶段：设计前期的系统级仿真和设计过程的电路级仿真。
（系统仿真主要验证系统的功能；电路级仿真主要验证系统的性能，决定怎样实现设计所需的精度。
）设计过程中的仿真有三种：行为仿真、功能仿真、时序仿真数字系统的两个模块（子系统）：数据处理子系统、控制子系统数据处理子系统主要完成数据的采集、存储、运算、传输，主要由存储器、运算器、数据选择器等功能电路组成。
数字系统设计方法：模块设计方法、自顶向下设计法、自底向上设计法。

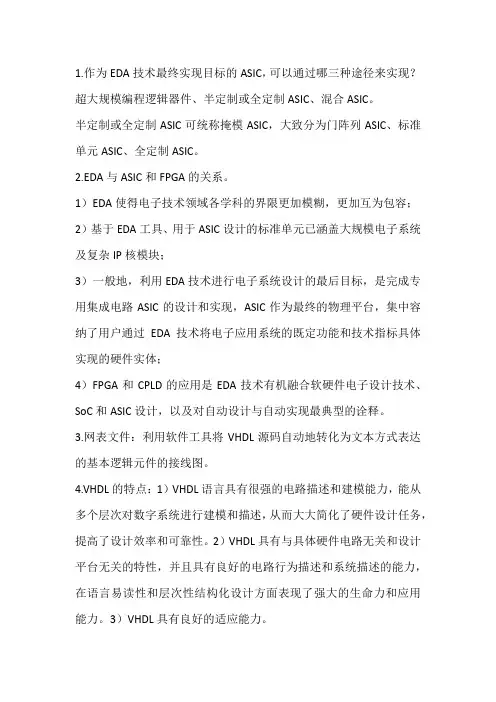

1.作为EDA技术最终实现目标的ASIC，可以通过哪三种途径来实现？超大规模编程逻辑器件、半定制或全定制ASIC、混合ASIC。
半定制或全定制ASIC可统称掩模ASIC，大致分为门阵列ASIC、标准单元ASIC、全定制ASIC。
2.EDA与ASIC和FPGA的关系。
1）EDA使得电子技术领域各学科的界限更加模糊，更加互为包容；2）基于EDA工具、用于ASIC设计的标准单元已涵盖大规模电子系统及复杂IP核模块；3）一般地，利用EDA技术进行电子系统设计的最后目标，是完成专用集成电路ASIC的设计和实现，ASIC作为最终的物理平台，集中容纳了用户通过EDA技术将电子应用系统的既定功能和技术指标具体实现的硬件实体；4）FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC和ASIC设计，以及对自动设计与自动实现最典型的诠释。
3.网表文件：利用软件工具将VHDL源码自动地转化为文本方式表达的基本逻辑元件的接线图。
4.VHDL的特点：1）VHDL语言具有很强的电路描述和建模能力，能从多个层次对数字系统进行建模和描述，从而大大简化了硬件设计任务，提高了设计效率和可靠性。
2）VHDL具有与具体硬件电路无关和设计平台无关的特性，并且具有良好的电路行为描述和系统描述的能力，在语言易读性和层次性结构化设计方面表现了强大的生命力和应用能力。
3）VHDL具有良好的适应能力。
5.综合：把某些东西结合到一起，把设计抽象层次中的一种表示转化成另一种表示的过程。
在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现额模块组合装配的过程。
6.综合器和编译器：1）编译器将软件程序翻译成某种特定的CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件机构，更不能改变CPU的硬件结构，只能被动的为其特定的硬件电路结构所利用。
如果若里了已有的硬件环境，机器代码将失去意义。
集成电路eda心得800字(9篇) 关于集成电路eda心得，精选6篇范文，字数为800字。
我们公司在上海成立了“集成电网集成电路”，集成电路是我公司集成电路的三大基石，也是公司实现高效运行的必备条件。
我公司是一个集成电路，主要从事电网建设的工程，它是由电力供应、电力设施运行、电力设施运行、电力电网建设、电网建设及管理工作组成。
其中，我公司共投资1950万元。
主要从事的集中电路及其相关工作。
集成电路eda心得(范文)：1我们公司在上海成立了“集成电网集成电路”，集成电路是我公司集成电路的三大基石，也是公司实现高效运行的必备条件。
我公司是一个集成电路，主要从事电网建设的工程，它是由电力供应、电力设施运行、电力设施运行、电力电网建设、电网建设及管理工作组成。
其中，我公司共投资1950万元。
主要从事的集中电路及其相关工作。
集成电路是我公司的重点工程。
集成电路建设需要全体员工的共同努力，需要全体员工的共同参与。
因此，我公司的集成电路工程有着非常重要的意义。
在集成电路工程建设中，要把集成电路建设与电网建设结合起来，以实现公司发展战略目标。
集成电路建设的优越性，直接关系到公司的生存与发展以及社会的稳定。
在集成电路工程建设中，需要全体员工的共同协作，共同努力才能保证公司的生存与发展。
集成电路建设需要全体员工的共同努力，需要全体员工的共同参与。
只有全体员工的齐心协力，共同努力，公司才能保持稳定发展的良好环境，才能保证公司的生存与发展步伐，才能保证公司实现高速发展的良好局面。
集成电路建设是我公司在集成电路建设中发挥着非常重要的作用。
通过集成电路建设，可以大大缩短建设周期，提高工程施工质量，降低工程成本，提高企业效益，促进公司可持续发展。
集中电路建设在电网建设中具有非常重要的地位，它不但能提高公司的经济效益和社会效益，还能加快经济结构的改进。
集成电路建设的优点，直接关系到公司的生存与发展。
在集成电路建设中，我们要把集成电路建设与电网建设结合起来，以实现公司可持续发展。

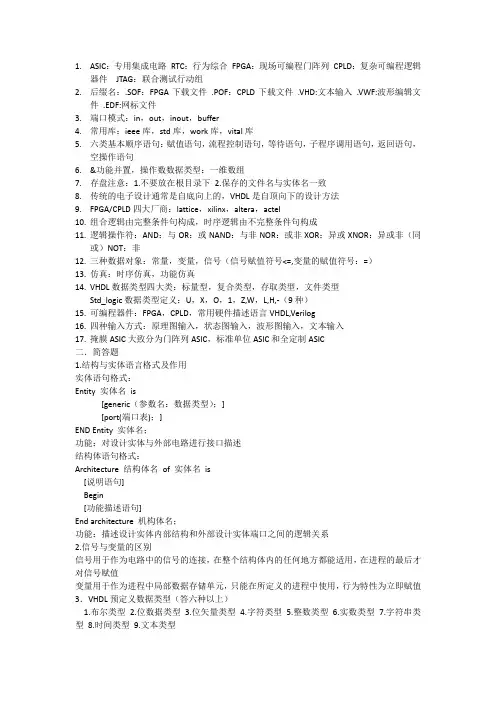

1.ASIC：专用集成电路RTC：行为综合FPGA：现场可编程门阵列CPLD：复杂可编程逻辑器件JTAG：联合测试行动组2.后缀名：.SOF：FPGA下载文件.POF：CPLD下载文件.VHD:文本输入 .VWF:波形编辑文件.EDF:网标文件3.端口模式：in，out，inout，buffer4.常用库：ieee库，std库，work库，vital库5.六类基本顺序语句：赋值语句，流程控制语句，等待语句，子程序调用语句，返回语句，空操作语句6.&功能并置，操作数数据类型：一维数组7.存盘注意：1.不要放在根目录下2.保存的文件名与实体名一致8.传统的电子设计通常是自底向上的，VHDL是自顶向下的设计方法9.FPGA/CPLD四大厂商：lattice，xilinx，altera，actel10.组合逻辑由完整条件句构成，时序逻辑由不完整条件句构成11.逻辑操作符：AND：与OR：或NAND：与非NOR：或非XOR：异或XNOR：异或非（同或）NOT：非12.三种数据对象：常量，变量，信号（信号赋值符号<=,变量的赋值符号：=）13.仿真：时序仿真，功能仿真14.VHDL数据类型四大类：标量型，复合类型，存取类型，文件类型Std_logic数据类型定义：U，X，O，1，Z,W，L,H,-（9种）15.可编程器件：FPGA，CPLD，常用硬件描述语言VHDL,Verilog16.四种输入方式：原理图输入，状态图输入，波形图输入，文本输入17.掩膜ASIC大致分为门阵列ASIC，标准单位ASIC和全定制ASIC二．简答题1.结构与实体语言格式及作用实体语句格式：Entity 实体名is[generic（参数名：数据类型）；][port(端口表)；]END Entity 实体名；功能：对设计实体与外部电路进行接口描述结构体语句格式：Architecture 结构体名of 实体名is[说明语句]Begin[功能描述语句]End architecture 机构体名；功能：描述设计实体内部结构和外部设计实体端口之间的逻辑关系2.信号与变量的区别信号用于作为电路中的信号的连接，在整个结构体内的任何地方都能适用，在进程的最后才对信号赋值变量用于作为进程中局部数据存储单元，只能在所定义的进程中使用，行为特性为立即赋值3．VHDL预定义数据类型（答六种以上）1.布尔类型2.位数据类型3.位矢量类型4.字符类型5.整数类型6.实数类型7.字符串类型8.时间类型9.文本类型4.FPGA与CPLD区别以乘积项结构方式构成逻辑行为的器件称为CPLD 以查表法结构方式构成逻辑行为的器件称为FPGA 5.进程与过程语句表达式进程语句格式：[进程标号：]process[（敏感信号参数表）][is] [进程说明部分]Begin顺序描述语句End process[进程标号];过程的语句格式：Procedure 过程名(参数表)Procedure 过程名(参数表)is[说明部分]Begin顺序语句；End procedure 过程名;6.VHDL输入与原理图输入和区别。
陕西国防工业职业技术学院《EDA技术》实训报告学期 2009～2010第二学期专业应用电子技术班级姓名学号指导教师目录1摘要······································1页2实训内容··································1页2.1简介···································1页2.1.1 2.2电路原理图制作·························2页2.1.2 2.2.1新建电路原理图文件 (4)2.1.3 2.2.2启动电路原理图编辑器················5.2.1.4 2.2.3设置图纸和工作环境 (7)2.1.5 2.2.4加载元件库 (7)2.1.6 2.2.5、放置/编辑元件 (9)2.1.7 2.2.6 连接元器件 (12)2.1.8 2.2.7自动生成元器件清单 (12)2.1.9 2.2.8 创建网络表 (13)3 2.3PCB 板制作三、总结……....................................................................XX页四、致谢……....................................................................XX页目录1.2添加库文件 (14)1.3放置/编辑元件 (15)1.4布局连线 (1)1.5生成电路图各项报表 (27)第二章 PCB板制作 (29)2.1创建设计文件和装载网络表 (29)2.2布局 (31)2.3布线 (32)总结 (35)致谢 (37)一摘要实验目的：《EDA技术》是应用电子技术专业的一门专业课，该门课程具有很强的理论及实践性。
eda心得体会
在进行数据分析的过程中，我深刻体会到了探索性数据分析（EDA）的重要性。
EDA不仅仅是简单地对数据进行可视化和描述统计，更重要的是通过对数据的探索性分析，深入了解数据的特点、规律和异常，为后续的建模和决策提供重要参考。
首先，EDA可以帮助我们快速了解数据的基本情况，包括数据的结构、分布、缺失情况等。
通过对数据的整体把握，我们可以更好地选择合适的数据处理和分析方法，避免在后续分析中出现不必要的困难和错误。
其次，EDA可以帮助我们发现数据中的规律和趋势。
通过对数据的可视化和统计分析，我们可以发现数据中存在的模式、相关性以及异常值。
这些发现不仅可以帮助我们更好地理解数据背后的规律，还可以为后续的建模和预测提供重要的参考依据。
最后，EDA还可以帮助我们发现数据中的异常情况。
通过对数据的分布和统计特征进行分析，我们可以发现数据中的异常值、离群点等问题，及时进行处理和修正，保证数据分析的准确性和可靠性。
总的来说，EDA是数据分析中不可或缺的重要环节。
通过对数据的深入探索和分析，我们可以更好地理解数据的特点和规律，为后续的分析和决策提供更可靠的依据。
因此，在进行数据分析时，我会充分重视EDA的过程，不断提升自己的数据探索和分析能力，为数据分析工作提供更有力的支持。
E D A基础总结综述部分1.EDA的中文全称为电子设计自动化,英文全名为Electronic Design Automation;2.EDA平台常用的两种输入电路的方法是：电路原理图输入法、HDL输入法;3.EDA平台工作流程：电路输入、综合优化、功能仿真、布局布线、门级仿真;数字电路部分1.EDA中常用的仿真语言为Verilog和VHDL;2.VHDL其英文全名为VHSIC Hardware Description Language,而VHSIC则是Very HighSpeed Intergeraterd Circuit的缩写词,意为甚高速集成电路,故VHDL其准确的中文译名为甚高速集成电路的硬件描述语言;3.Verilog HDL其英文全名为Verilog Hardware Decription Language,HDL中文译名为硬件描述语言;4.Verilog和VHDL的比较共同点：能形式化地抽象表示电路的行为和结构；支持逻辑设计中层次与范围的描述；可借用高级语言的精巧结构来简化电路行为的描述；具有电路仿真与验证机制以保证设计的正确性；支持电路描述由高层到低层的综合转换；硬件描述与实现工艺无关；便于文档管理；易于理解和设计重用;不同点：Verilog在系统级抽象方面略差,VHDL在门级开关电路方面略差;5.软核、固核和硬核软核：功能经过验证的、可综合的、实现后电路结构总门数在5000门以上的Verilog 模型;固核：在某一种现场可编程门列器件上实现的经验证是正确的,且总门数在5000门以上的电路结构编码文件;硬核：在某一种专用集成电路工艺的器件上实现的,经验证是正确的,且总门数在5000门以上的电路结构版图掩膜;6.自顶向下Top Down设计7.自底向上Down Top设计8.名词解释：ASIC：Application Specific Integrated Circuit,专用集成电路;FPGA：Field Programmable Gate Array,现场可编程门阵列;PLD：Programmable Logic Device,可编程逻辑器件;Verilog编程题：数据比较器2位//数据比较器module compare equal, a, b;input a,b;output equal;reg equal;always a or bif a == bequal = 1;elseequal = 0;endmodule//数据比较器测试代码`timescale 1ns/1ns`include "./1-1.v"module t;reg a,b;wire equal;initialbegina=0;b=0;100 a=0; b=1;100 a=1; b=1;100 a=1; b=0;100 a=0; b=0;100 $stop;endcompare m.equalequal, .aa, .bb; endmodule数据比较器8位module compare8equal, a, b;input 7:0a, b;output equal;reg equal;always a or bif a > bbeginequal = 1;endelsebeginequal = 0;endendmodule分频器module half_clkreset, clk_in, clk_out; input clk_in, reset;output clk_out;reg clk_out;always posedge clk_inbeginifreset clk_out = 0;else clk_out = ~clk_out;endendmodule10M时钟分频为500Kmodule fdivision RESET, MB, KB;input MB, RESET;output KB;reg KB;reg 7:0 j;always posedge MBif RESETbeginKB <= 0;j <= 0;endelsebeginif j == 19begin j <= 0;KB <= ~KB;endelsej <= j+1;endendmodule译码电路`define plus 3'd0`define minus 3'd1`define band 3'd2`define bor 3'd3`define unegate 3'd4module aluout, opcode, a, b;output7:0 out;reg7:0 out;input2:0 opcode;input7:0 a,b;always opcode or a or bbegincaseopcode`plus: out = a + b;`minus: out = a - b;`band: out = a & b;`bor: out = a | b;`unegate: out = ~a;default: out = 8'hx;endcaseendendmodule八路数据选择器module selecting8addr, in1, in2, in3, in4, in5, in6, in7, in8, dataout, reset; input 2:0 addr;input 3:0 in1,in2,in3,in4,in5,in6,in7,in8;input reset;output 3:0 dataout;reg 3:0 dataout;always addr or in1 or in2 or in3 or in4 or in5 or in6 or in7 or in8 or reset beginifresetcaseaddr3'b000: dataout = in1;3'b001: dataout = in2;3'b010: dataout = in3;3'b011: dataout = in4;3'b100: dataout = in5;3'b101: dataout = in6;3'b110: dataout = in7;3'b111: dataout = in8;endcaseelsedataout = 0;endendmodule逻辑运算电路module tryfunctclk, n, result, reset;output31:0 result;input3:0 n;input reset, clk;reg31:0 result;always posedge clkbeginif resetresult <=0;elsebeginresult <= nfactorialn/n2+1;endendfunction 31:0 factorial;input 3:0 operand;reg 3:0 index;beginfactorial = operand 1:0;for index = 2; index <= operand; index = index + 1 factorial = index factorial;endendfunctionendmodulemodule tryfunctclk, n, result, reset;output31:0 result;input3:0 n;input reset, clk;reg31:0 result;always posedge clkbeginif resetresult <=0;elsebeginresult <= nfactorialn/n2+1;endendfunction 31:0 factorial;input 3:0 operand;reg 3:0 index;beginfactorial = operand 1:0;for index = 2; index <= operand; index = index + 1 factorial = index factorial;endendfunctionendmodule高速排序组合逻辑module sort4ra, rb, rc, rd, a, b, c, d;output3:0 ra, rb, rc, rd;input3:0 a, b, c, d;reg3:0 ra, rb, rc, rd;reg3:0 va, vb, vc, vd;always a or b or c or dbegin{va, vb, vc, vd} = {a, b, c, d};sort2va, vc;sort2vb, vd;sort2va, vb;sort2vc, vd;sort2vb, vc;{ra, rb, rc, rd} = {va, vb, vc, vd};endtask sort2;input3:0x, y;reg3:0 tmp;if x > ybegintmp = x;x = y;y = tmp;endendtaskendmodule检测5位二进制序列10010module seqdetx, z, clk, rst, state;input x, clk, rst;output z;output2:0 state;reg2:0 state;wire z;parameter IDLE = 'd0, A = 'd1, B = 'd2, C = 'd3, D = 'd4, E = 'd5, F = 'd6, G = 'd7; assign z = state == E && x == 0 1:0;always posedge clkif rstbeginstate <= IDLE;endelsecase stateIDLE:if x == 1beginstate <= A;endA:if x == 0beginstate <= B;endB:if x == 0beginstate <= C;endelsebeginstate <= F;endC:if x == 1beginstate <= D;endelsebeginstate <= G;endD:if x == 0beginstate <= E;endelsebeginstate <= A;endE:if x == 0beginstate <= C;endelsebeginstate = A;endF:if x == 1beginstate <= A;endelsebeginstate <= B;endG:if x == 1beginstate <= F;enddefault:state = IDLE;endcaseendmodule模拟电路部分1.目前,集成电路最常用的材料是单晶硅;2.集成电路的生产由设计、制造、封装三部分组成;3.集成电路中基片主要制作工艺为：光刻、扩散、注入、刻蚀、键合;4.集成电路中基片的制造步骤为：光刻、扩散、注入、刻蚀;5.衡量集成电路产业水平的两个主要参数为：硅晶圆片直径和光刻精度特征尺寸;这两个参数在业界达到的水平为：硅晶圆片直径12英寸300mm,光刻精度0.13um;主流水平为：硅晶圆片直径200mm,光刻精度0.18um;6.模拟电路中常用的仿真算法是SPICE,英文全名为Simulation Program with IntegratedCircuit Emphasis;7.世界上设计EDA软件实力最强的两个公司为Cadence和Synopsys;其中,Cadence的优势为电路布局布线,Synopsys的优势为逻辑综合仿真;8.WorkBench是加拿大IIT公司推出的电子线路仿真软件;它可以对模拟、数字和模拟/数字混合电路进行仿真,克服了传统电子产品的设计受实验室客观条件限制的局限性,用虚拟的元件搭接各种电路,用虚拟的仪表进行各种参数和性能指标的测试;特点如下：1系统集成度高,界面直观,操作方便;2具备模拟、数字及模拟/数字混合电路仿真;3提供较为丰富的元器件库;4电路分析手段完备;5输出方式灵活;6兼容性好;9.SPICE语言举例：EXAMPLE 文件名任意名都可以但必须要有VCC 8 0 12 电源正极接于节点8 负极接于0 电压为12VVEE 0 9 12 电源正极接于节点0,负接接于节点9,电压为12V;VIN 1 0 AC 1 SIN0 0.1 5MEG 信号源VIN 接于1 和接点0;交流1V 进行交流分析同时加一个正弦信号直流偏置为0,振幅为0.1V频率为5M的交流信号源,进行瞬态分析; RC1 8 4 10K 电阻RC1 分别接于节点8 节点4;阻值为10K;RC2 8 5 10K 电阻RC2 分别接于节点8 节点5;阻值为10K;RS 2 1 1K 电阻RS 分别接于节点 1 节点0;阻值为1K;RS1 8 7 20K 电阻RS1 分别接于节点8 节点7 阻值为20K;RS2 3 0 1K 电阻RS2 分别接于节点3 节点0 阻值为1K;Q1 4 2 6 MOD1 三极管Q1 CBE 分别接于节点 4 2 6 模型为MOD1Q2 5 3 6 MOD1 三极管Q2 CBE 分别接于节点 5 3 6 模型为MOD1Q3 6 7 9 MOD1 三极管Q3 CBE 分别接于节点 6 7 9 模型为MOD1Q4 7 7 9 MOD1 三极管Q4 CBE 分别接于节点 7 7 9 模型为MOD1.OP 求出直流工作点.本电路共有9个节点;温度值为27度;.DC VIN -.15 .15 .01 DC为直流分析语句,分析输入电压从-0.15V 到0.15V扫描特性,每0.1V作一次分析;.PRINT DC V4 V5 .PRINT 为打印语句,其中DC是打印直流内容,这里规定打印节点4和5上的电位,既相对地参考点的电压随输入的变化关系;.PLOT DC V4 V5 .PLOT为绘图语句,其中DC表示绘制直流分析的传输特性,说明是绘制V4 V5的输出电压和VIN关系曲线;.TF V5 VIN .TF是转移函数分析语句,该句表示计算直流分析时,小信号输出电压V5和输入电压VIN的转移函数值,输入电阻和输出电阻;.AC DEC 10 25K 250MEG .AC是交流分析语句,是在规定的频率范围内从25K到250M进行频域分析DEC表示按数量级变化,10表示每一数量级中取的分析点数目; .PRINT AC VM5 VP5 打印AC分析VM5VP5的取点数;.PLOT AC VM5 VP5 绘制AC分析VM5VP5的取点数;.TRAN 4N 100N 1N .TRAN是瞬态分析语句,并规定了打印或绘图时间增量为4N秒,计算终止时间为100N秒,打印或绘图开始时间1NS;.PRINT TRAN V5 V4 .打印出4.5点的电压随时间变化;.PLOT TRAN V5 V4 .绘图出节点4.5的电压随时间变化;.END 结束语句...一定要有;。
1、EDA相比于其他传统电子设计方法的优点:（11选5即可）1》、采用硬件描述语言作为输入2》、库的引入3》、设计文档的管理4》、强大的系统建模、电路仿真功能5》、具有自主知识产权6》、开发技术的标准化、规范化、以及IP核的可利用性7》、适用于高效率、大规模系统设计的自顶向下设计方案8》、全方位的利用计算机自动设计、仿真和测试技术9》、对设计者的硬件知识和经验要求低10》、高速性能好11》、纯硬件系统的高可靠性2、自顶向下定义及优点：定义：指将数字系统的整体逐步分解为各个子系统和模块，若子系统规模较大，还需要将子系统分解为更小的子系统和模块，层层分解优点：使系统被分解为多个模块，对每个独立的模块指派不同的工作小组，逐层描述、逐层仿真、保证满足系统性能3、自底向上的设计方法及缺点：方法：首先关注并致力于解决系统最底层硬件的可获得性以及他们的功能特性方面的诸多细节问题。
缺点：假如设计过程中的任意时刻，最底层目标器件发生更换，很可能前面的工作前功尽弃，工作又得重新开始，对于ASIC设计过程中任何一级发生问题通常不得不返工重来。
451）、VHDL语言设计硬件电路功能及优势：特点：与具体硬件电路无关、与设计平台无关，并且具有良好的电路行为描述和系统描述能力，在语言易读性和层次化结构杀机方面表现了强大的生命力和应用潜力优点：设计者可以专心致力于功能的实现，不需要对不影响功能的与工艺有关的因素花费时间和精力。
VHDL语言具有很强的电路描述和建模能力，能从多个层次对数字系统进行建模和描述，从而大大简化了硬件设计任务，提高了设计效率和可靠性。
2）、EDA的定义：EDA技术就是以计算机为工作平台，依赖EDA软件工具，用硬件描述语言HDL完为系统逻辑的描述手段，然后由计算机自动地完成用软件方式描述的电子系统到硬件系统的逻辑编译、化简、分割、综合、优化、布局、布线和仿真，直至对于特定目标芯片的适配编译、逻辑映射、编程下载等工作。
EDA总结知识点：第一章的定义: 是电子设计自动化（Electrion Design Automation)的缩写，是90年代初，从计算机计算机辅助设计CAD，计算机辅助制造CAM，计算机辅助测试CAT和计算机辅助工程（CAE）的概念发展起来的。
狭义EDA和广义EDA，本书我们主要研究的是狭义的EDA。
狭义EDA：以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件方式设计的电子系统到硬件系统的逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化、逻辑布局布线、逻辑仿真等等一系列的工作，最终形成集成电子系统或专用集成芯片的新技术。
也称为：IES/ASIC自动设计技术。
广义的EDA：包括狭义的EDA，还包括计算机辅助分析CAA技术（PSPICE, EWB，MATLAB),印刷电路版计算机辅助设计pcb-cad技术（例如：protel,orcad),因为广义的EDA技术中，CAA技术和pcb-cad技术不具备逻辑综合和逻辑适配等功能，因此我们不能称之为真正意义上的EDA技术，称为现代电子设计技术更好。
利用EDA技术进行电子系统的设计，具有以下特点：（1）用软件的方式设计硬件（2）用软件方式设计的系统到硬件系统的转换是由有关的开发软件完成（3）设计过程中可用有关软件进行各种仿真；（4）系统可现场编程，在线升级；（5）整个系统可集成在一个芯片上，体积小、功耗低、可靠性高；EDA技术进入21世纪后得到了更大的发展，主要表现在：1）使得电子设计成果以自主知识产权的方式得以明确表达和确认成为可能；2）在仿真和设计两个方面支持标准语言的功能强大的EDA软件不断推出；3）电子技术领域全方位融入EDA领域，例如：软件无线电的迅速崛起，模拟电路系统硬件描述语言的表达和设计的标准化，系统可编程模拟器件的出现等4）电子领域各学科的界限更加模糊，互为包容:模拟与数字，软件与硬件、系统与器件、ASIC与FPGA、行为与结构等。
桂林航天工业学院实验报告课程名称开课学期实验室班级姓名实验名称EDA总结报告经过半个学期的学习，我们队EDA这门课早已经有了一定的了解，后半个学期我们主要是在老师的指导下做EDA课程的实验。
在一个个实验中我们不断对实验内容加深了解，也对从书本上学到的理论知识有了更深的认识。
下面我来对这半个学期来所做过的实验做一个总结。
我们做一个实验首先要了解清楚我们要做什么东西，然后我们要在纸张中设计出来，最后才能上机做这个实验。
比如说我们做一个半加器或者一个全加器，首先我们要在纸张上画出大概的原理，a，b输入，y输出应该如何连接，最后我们才上机去画出这个半加器，上机画出原理图后保存后。
而全加器要用到半加器的，我们要完成半加器，把它导出一个元件，作为全加器的一个部件，我们又应该如何连接全加器，我们也应该在纸上大概画出轮廓才再上机去完成。
回想起我们做过的EDA实验有，一些电路仿真，半加器，全加器，计数器，多路选择器，分频器，动态扫描，六、十位进制程序等，下面我来大概说说EDA上机时候的操作流程。
首先我们要先新建一个工程，如图一。
这个工程的目录必须要是英文的或者是开头是英文后面数字，可以有下横杠，但是不能有中文，毕竟我们用的是英文的软件，如果我们用中文的话会造成编译不出来等问题。
除了来目录，我们建立工程的名也必须是英文的。
输入工程名后我们就可以选择芯片的型号了，这是老师给出的，这个我们使用的开发板有关，你用的是什么开发板，就应该选着合适的芯片，如图二。
主要的就是这两个地方选择，再两个下一步后我们完成了一个工程的创建。
像半加器，全加器这样不用编程的实验，我们就直接在新建中新建一个画原理图的文件，图的半加器画出来，保存文件在对应的工程目录下，设置保存的原理图为底层。
这些都准备好之后我们就可以编译了，看看有没有那个地方错误的，如果有错误的话软件会报错，我们可以根据错误报告来修改我们存在的错误。
等到所有问题，错误都找到，编译成功，如图四所示。
E D A基础总结综述部分1.EDA的中文全称为电子设计自动化，英文全名为Electronic Design Automation。
2.EDA平台常用的两种输入电路的方法是：电路原理图输入法、HDL输入法。
3.EDA平台工作流程：电路输入、综合优化、功能仿真、布局布线、门级仿真。
数字电路部分1.EDA中常用的仿真语言为Verilog和VHDL。
2.VHDL其英文全名为VHSIC Hardware Description Language，而VHSIC则是Very HighSpeed Intergeraterd Circuit的缩写词，意为甚高速集成电路，故VHDL其准确的中文译名为甚高速集成电路的硬件描述语言。
3.Verilog HDL其英文全名为Verilog Hardware Decription Language，HDL中文译名为硬件描述语言。
4.Verilog和VHDL的比较共同点：能形式化地抽象表示电路的行为和结构；支持逻辑设计中层次与范围的描述；可借用高级语言的精巧结构来简化电路行为的描述；具有电路仿真与验证机制以保证设计的正确性；支持电路描述由高层到低层的综合转换；硬件描述与实现工艺无关；便于文档管理；易于理解和设计重用。
不同点：Verilog在系统级抽象方面略差，VHDL在门级开关电路方面略差。
5.软核、固核和硬核软核：功能经过验证的、可综合的、实现后电路结构总门数在5000门以上的Verilog 模型。
固核：在某一种现场可编程门列器件上实现的经验证是正确的，且总门数在5000门以上的电路结构编码文件。
硬核：在某一种专用集成电路工艺的器件上实现的，经验证是正确的，且总门数在5000门以上的电路结构版图掩膜。
6.自顶向下（Top Down）设计7.自底向上（Down Top）设计8.名词解释：ASIC：Application Specific Integrated Circuit，专用集成电路。
FPGA：Field Programmable Gate Array，现场可编程门阵列。
PLD：Programmable Logic Device，可编程逻辑器件。
Verilog编程题：数据比较器（2位）//数据比较器module compare (equal, a, b);input a,b;output equal;reg equal;always @(a or b)if (a == b)equal = 1;elseequal = 0;endmodule//数据比较器测试代码`timescale 1ns/1ns`include "./1-1.v"module t;reg a,b;wire equal;initialbegina=0;b=0;#100 a=0; b=1;#100 a=1; b=1;#100 a=1; b=0;#100 a=0; b=0;#100 $stop;endcompare m(.equal(equal), .a(a), .b(b)); endmodule数据比较器（8位）module compare8(equal, a, b);input [7:0]a, b;output equal;reg equal;always @(a or b)if (a > b)beginequal = 1;endelsebeginequal = 0;endendmodule分频器module half_clk(reset, clk_in, clk_out); input clk_in, reset;output clk_out;reg clk_out;always @(posedge clk_in)beginif(!reset) clk_out = 0;else clk_out = ~clk_out;endendmodule10M时钟分频为500Kmodule fdivision (RESET, MB, KB);input MB, RESET;output KB;reg KB;reg [7:0] j;always @(posedge MB)if (!RESET)beginKB <= 0;j <= 0;endelsebeginif (j == 19)begin j <= 0;KB <= ~KB;endelsej <= j+1;endendmodule译码电路`define plus 3'd0`define minus 3'd1`define band 3'd2`define bor 3'd3`define unegate 3'd4module alu(out, opcode, a, b);output[7:0] out;reg[7:0] out;input[2:0] opcode;input[7:0] a,b;always @(opcode or a or b)begincase(opcode)`plus: out = a + b;`minus: out = a - b;`band: out = a & b;`bor: out = a | b;`unegate: out = ~a;default: out = 8'hx;endcaseendendmodule八路数据选择器module selecting8(addr, in1, in2, in3, in4, in5, in6, in7, in8, dataout, reset); input [2:0] addr;input [3:0] in1,in2,in3,in4,in5,in6,in7,in8;input reset;output [3:0] dataout;reg [3:0] dataout;always @(addr or in1 or in2 or in3 or in4 or in5 or in6 or in7 or in8 or reset) beginif(!reset)case(addr)3'b000: dataout = in1;3'b001: dataout = in2;3'b010: dataout = in3;3'b011: dataout = in4;3'b100: dataout = in5;3'b101: dataout = in6;3'b110: dataout = in7;3'b111: dataout = in8;endcaseelsedataout = 0;endendmodule逻辑运算电路module tryfunct(clk, n, result, reset);output[31:0] result;input[3:0] n;input reset, clk;reg[31:0] result;always @(posedge clk)beginif (!reset)result <=0;elsebeginresult <= n*factorial(n)/((n*2)+1);endendfunction [31:0] factorial;input [3:0] operand;reg [3:0] index;beginfactorial = operand ? 1:0;for (index = 2; index <= operand; index = index + 1) factorial = index *factorial;endendfunctionendmodulemodule tryfunct(clk, n, result, reset);output[31:0] result;input[3:0] n;input reset, clk;reg[31:0] result;always @(posedge clk)beginif (!reset)result <=0;elsebeginresult <= n*factorial(n)/((n*2)+1);endendfunction [31:0] factorial;input [3:0] operand;reg [3:0] index;beginfactorial = operand ? 1:0;for (index = 2; index <= operand; index = index + 1) factorial = index *factorial;endendfunctionendmodule高速排序组合逻辑module sort4(ra, rb, rc, rd, a, b, c, d);output[3:0] ra, rb, rc, rd;input[3:0] a, b, c, d;reg[3:0] ra, rb, rc, rd;reg[3:0] va, vb, vc, vd;always @(a or b or c or d)begin{va, vb, vc, vd} = {a, b, c, d};sort2(va, vc);sort2(vb, vd);sort2(va, vb);sort2(vc, vd);sort2(vb, vc);{ra, rb, rc, rd} = {va, vb, vc, vd};endtask sort2;input[3:0]x, y;reg[3:0] tmp;if (x > y)begintmp = x;x = y;y = tmp;endendtaskendmodule检测5位二进制序列10010module seqdet(x, z, clk, rst, state);input x, clk, rst;output z;output[2:0] state;reg[2:0] state;wire z;parameter IDLE = 'd0, A = 'd1, B = 'd2, C = 'd3, D = 'd4, E = 'd5, F = 'd6, G = 'd7; assign z = (state == E && x == 0 )? 1:0;always @(posedge clk)if (!rst)beginstate <= IDLE;endelsecase (state)IDLE:if (x == 1)beginstate <= A;endA:if (x == 0)beginstate <= B;endB:if (x == 0)beginstate <= C;endelsebeginstate <= F;endC:if (x == 1)beginstate <= D;endelsebeginstate <= G;endD:if (x == 0)beginstate <= E;endelsebeginstate <= A;endE:if (x == 0)beginstate <= C;endelsebeginstate = A;endF:if (x == 1)beginstate <= A;endelsebeginstate <= B;endG:if (x == 1)beginstate <= F;enddefault:state = IDLE;endcaseendmodule模拟电路部分1.目前，集成电路最常用的材料是单晶硅。
