感应加热焊接

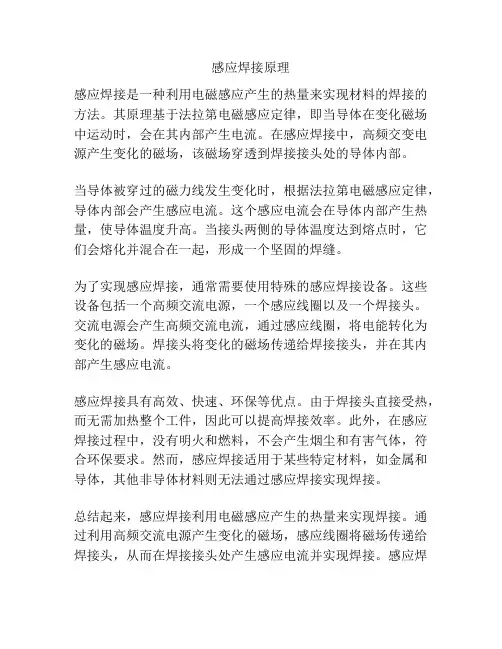

感应焊接原理
感应焊接是一种利用电磁感应产生的热量来实现材料的焊接的方法。

其原理基于法拉第电磁感应定律，即当导体在变化磁场中运动时，会在其内部产生电流。

在感应焊接中，高频交变电源产生变化的磁场，该磁场穿透到焊接接头处的导体内部。

当导体被穿过的磁力线发生变化时，根据法拉第电磁感应定律，导体内部会产生感应电流。

这个感应电流会在导体内部产生热量，使导体温度升高。

当接头两侧的导体温度达到熔点时，它们会熔化并混合在一起，形成一个坚固的焊缝。

为了实现感应焊接，通常需要使用特殊的感应焊接设备。

这些设备包括一个高频交流电源，一个感应线圈以及一个焊接头。

交流电源会产生高频交流电流，通过感应线圈，将电能转化为变化的磁场。

焊接头将变化的磁场传递给焊接接头，并在其内部产生感应电流。

感应焊接具有高效、快速、环保等优点。

由于焊接头直接受热，而无需加热整个工件，因此可以提高焊接效率。

此外，在感应焊接过程中，没有明火和燃料，不会产生烟尘和有害气体，符合环保要求。

然而，感应焊接适用于某些特定材料，如金属和导体，其他非导体材料则无法通过感应焊接实现焊接。

总结起来，感应焊接利用电磁感应产生的热量来实现焊接。

通过利用高频交流电源产生变化的磁场，感应线圈将磁场传递给焊接头，从而在焊接接头处产生感应电流并实现焊接。

感应焊
接具有高效、快速、环保等优点，但适用范围较窄，仅适用于金属和导体材料。

hotbar焊接机工作原理
hotbar焊接机是一种常见的焊接设备，广泛应用于各种工业领域。

它的工作原理主要是利用电磁感应加热的方式，将焊接材料加热至熔化状态，然后将两个或多个工件连接在一起。

hotbar焊接机的工作原理涉及到热压焊接的技术。

在这种焊接方法中，焊接头部的热板会受到一定的加热功率，使其温度升高。

一旦热板达到足够高的温度，焊接头部便可以用来熔化焊料，从而将工件连接在一起。

hotbar焊接机的工作原理还包括了压力控制系统。

在焊接过程中，通过加大或减小焊接头部的压力，可以控制焊接的质量和效果。

适当的压力可以确保焊接头部与工件之间有足够的接触面积，从而提高焊接的稳定性和可靠性。

hotbar焊接机还采用了温度控制系统。

通过监测焊接头部的温度，并根据需要进行调节，可以确保焊接过程中的温度稳定在适当的范围内。

这样可以有效地避免焊接过热或过冷，从而保证焊接质量。

hotbar焊接机还配备了精准的定位系统。

通过精确控制焊接头部的位置，可以确保焊接点的准确定位，从而保证焊接的精度和一致性。

这对于一些对焊接精度要求较高的应用场合尤为重要。

hotbar焊接机的工作原理主要包括热压焊接技术、压力控制系统、温度控制系统和定位系统。

通过这些关键技术的协同作用，hotbar
焊接机可以实现高效、稳定和精确的焊接过程，广泛应用于电子、汽车、航空航天等领域，为工业生产提供了重要的支持和保障。

焊后热处理是对焊接接头进行热加工，以改善焊缝和母材的性能，减轻残余应力，并提高焊接接头的强度和韧性。

以下是几种常见的焊后热处理加热方式：
1.炉加热：将焊接接头放入特定的热处理炉中进行加热。

这种方法适用于大型工件或需要
进行长时间均匀加热的情况。

可以根据具体要求设定加热温度和保持时间。

2.电阻加热：使用电流通过工件的导电性材料产生热量，将焊接接头进行加热。

这种方法
适用于较小尺寸的工件或需要局部加热的情况。

可以通过调整电流强度和加热时间来控制加热效果。

3.感应加热：利用感应加热原理，在焊接接头周围产生交变磁场，使其自身发热。

这种方
法适用于需要快速且局部加热的情况，对于大型工件，也可以组合多个感应加热装置进行加热。

4.火焰加热：使用火焰或火炬对焊接接头进行加热。

这种方法适用于简单的焊后热处理，
可以通过调整火焰大小和距离来控制加热温度。

在选择加热方式时，需要考虑工件尺寸、材料特性、加热速度要求以及所需的温度控制精度等因素。

加热过程中还需要注意避免温度过高或过低，以免引起不均匀加热、脆性相形成或工件变形等问题。

自动化焊接技术及应用引言概述：自动化焊接技术是利用计算机、机器人等自动化设备完成焊接过程的一种现代化焊接方法。

随着工业自动化水平的不断提升，自动化焊接技术在各个领域得到了广泛的应用。

本文将重点介绍自动化焊接技术的原理及其在工业生产中的应用。

一、自动化焊接技术的原理1.1 焊接机器人焊接机器人是一种能够代替人工完成焊接操作的自动化设备。

它通过预先编程的程序控制焊接枪的移动轨迹和焊接参数，实现高效、精准的焊接作业。

1.2 感应加热焊接感应加热焊接是利用感应加热器对焊接件进行加热，使焊缝处达到焊接温度，从而实现焊接的技术。

它具有加热均匀、节能高效等优点。

1.3 激光焊接激光焊接是利用高能量激光束对焊接件进行熔化和连接的技术。

它具有焊接速度快、变形小等优点，适用于对焊接质量要求高的场合。

二、自动化焊接技术在汽车制造中的应用2.1 车身焊接在汽车制造过程中，大量的焊接工作需要完成车身的组装。

采用自动化焊接技术可以提高焊接质量和效率，保证车身的稳定性和安全性。

2.2 焊接机器人在汽车工业中的应用汽车制造中的焊接机器人可以实现对车身各个部件的焊接作业，包括车身框架、车门、车窗等部件的焊接。

它可以根据不同车型的要求进行自动化调整，提高生产效率。

2.3 感应加热焊接在汽车制造中的应用感应加热焊接技术在汽车制造中广泛应用于焊接车身结构件、车轮等部件。

它能够提高焊接速度和质量，减少焊接变形，保证汽车的整体质量。

三、自动化焊接技术在航空航天领域的应用3.1 飞机结构焊接航空航天领域对焊接质量和安全性要求极高，采用自动化焊接技术可以保证焊接接头的牢固性和密封性，提高飞机结构的整体性能。

3.2 激光焊接在航空航天领域的应用激光焊接技术在航空航天领域的应用日益广泛，可以实现对航空发动机、飞机机身等部件的高精度焊接。

它能够减少焊接变形、提高焊接质量。

3.3 焊接机器人在航空航天领域的应用航空航天领域对焊接精度和稳定性要求极高，焊接机器人可以实现对复杂结构件的精确焊接，保证飞行器的安全性和可靠性。

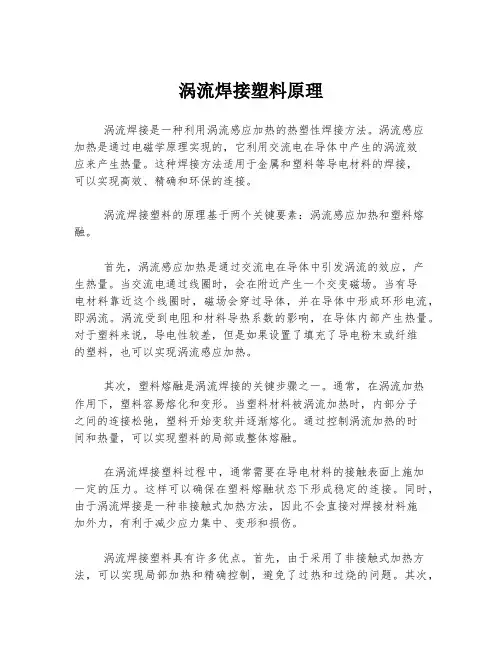

涡流焊接塑料原理涡流焊接是一种利用涡流感应加热的热塑性焊接方法。

涡流感应加热是通过电磁学原理实现的，它利用交流电在导体中产生的涡流效应来产生热量。

这种焊接方法适用于金属和塑料等导电材料的焊接，可以实现高效、精确和环保的连接。

涡流焊接塑料的原理基于两个关键要素：涡流感应加热和塑料熔融。

首先，涡流感应加热是通过交流电在导体中引发涡流的效应，产生热量。

当交流电通过线圈时，会在附近产生一个交变磁场。

当有导电材料靠近这个线圈时，磁场会穿过导体，并在导体中形成环形电流，即涡流。

涡流受到电阻和材料导热系数的影响，在导体内部产生热量。

对于塑料来说，导电性较差，但是如果设置了填充了导电粉末或纤维的塑料，也可以实现涡流感应加热。

其次，塑料熔融是涡流焊接的关键步骤之一。

通常，在涡流加热作用下，塑料容易熔化和变形。

当塑料材料被涡流加热时，内部分子之间的连接松弛，塑料开始变软并逐渐熔化。

通过控制涡流加热的时间和热量，可以实现塑料的局部或整体熔融。

在涡流焊接塑料过程中，通常需要在导电材料的接触表面上施加一定的压力。

这样可以确保在塑料熔融状态下形成稳定的连接。

同时，由于涡流焊接是一种非接触式加热方法，因此不会直接对焊接材料施加外力，有利于减少应力集中、变形和损伤。

涡流焊接塑料具有许多优点。

首先，由于采用了非接触式加热方法，可以实现局部加热和精确控制，避免了过热和过烧的问题。

其次，涡流焊接可以在短时间内完成，提高了生产效率。

此外，涡流焊接可在无需使用额外材料（如胶水或焊料）的情况下，实现导电材料的可靠连接。

总的来说，涡流焊接塑料是一种高效、精确和环保的焊接方法。

通过涡流感应加热和塑料熔融，可以实现导电材料的可靠连接，为各种行业的塑料焊接提供了一种可行的解决方案。

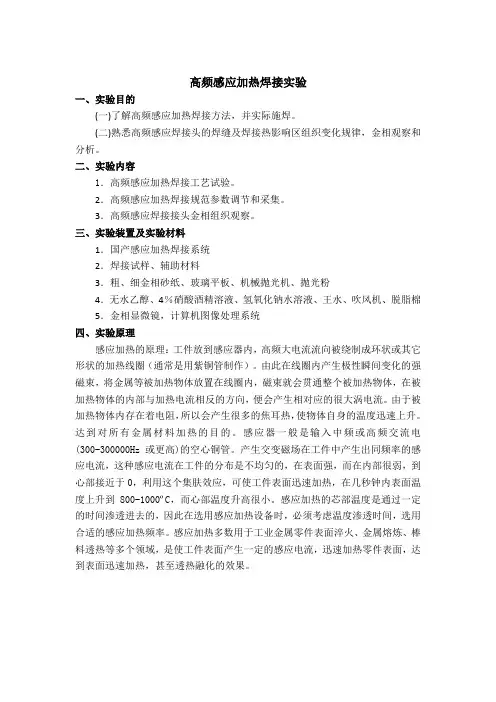

高频感应加热焊接实验一、实验目的(一)了解高频感应加热焊接方法，并实际施焊。

(二)熟悉高频感应焊接头的焊缝及焊接热影响区组织变化规律，金相观察和分析。

二、实验内容1．高频感应加热焊接工艺试验。

2．高频感应加热焊接规范参数调节和采集。

3．高频感应焊接接头金相组织观察。

三、实验装置及实验材料1．国产感应加热焊接系统2．焊接试样、辅助材料3．粗、细金相砂纸、玻璃平板、机械抛光机、抛光粉4．无水乙醇、4％硝酸酒精溶液、氢氧化钠水溶液、王水、吹风机、脱脂棉5．金相显微镜，计算机图像处理系统四、实验原理感应加热的原理：工件放到感应器内，高频大电流流向被绕制成环状或其它形状的加热线圈（通常是用紫铜管制作）。

由此在线圈内产生极性瞬间变化的强磁束，将金属等被加热物体放置在线圈内，磁束就会贯通整个被加热物体，在被加热物体的内部与加热电流相反的方向，便会产生相对应的很大涡电流。

由于被加热物体内存在着电阻，所以会产生很多的焦耳热，使物体自身的温度迅速上升。

达到对所有金属材料加热的目的。

感应器一般是输入中频或高频交流电(300-300000Hz或更高)的空心铜管。

产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于0，利用这个集肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000ºC，而心部温度升高很小。

感应加热的芯部温度是通过一定的时间渗透进去的，因此在选用感应加热设备时，必须考虑温度渗透时间，选用合适的感应加热频率。

感应加热多数用于工业金属零件表面淬火、金属熔炼、棒料透热等多个领域，是使工件表面产生一定的感应电流，迅速加热零件表面，达到表面迅速加热，甚至透热融化的效果。

感应加热是遵循电磁感应、集肤效应、热传导三个基本原则。

实验原理：用一个模拟的单匝短路次级线圈来说明。

以圆柱体加热的方式为例，工件和感应器的组合可以看做是一台具有多匝初级线圈（感应器线圈）和单匝短路次级线圈（圆柱体工件）的变压器，初级线圈和次级线圈彼此间由较小的空气间隙隔开。

中频焊接原理概述中频焊接是一种常用的金属焊接技术，通过在金属接头上施加电流和压力来实现金属的连接。

中频焊接原理主要涉及电流的感应和导热传导，是一种快速高效的焊接方法。

中频感应加热原理中频感应加热是中频焊接的关键步骤，它通过将高频交流电通过感应线圈传导到焊件上，使焊件产生感应电流，通过感应效应达到加热的目的。

具体步骤如下：1.感应加热线圈通电：将感应加热线圈与电源连接，并通电。

2.电流感应：通过感应线圈中的交流电流，产生交变磁场。

3.焊件感应电流：交变磁场穿过焊件时，会产生感应电流。

4.焊件加热：感应电流在焊件中产生阻抗加热，使焊件温度升高。

中频导热传导原理中频导热传导是中频焊接的另一个重要步骤，它通过焊接头两端的金属接触来传导焊接热量。

具体步骤如下：1.电流加热焊接头：通过中频感应加热，焊接头升温。

2.加压接触导热：焊接头两端的金属接触，通过加压使焊接头产生导热效应。

3.热量传导：加热后的焊接头会释放热量，通过导热传导到焊接部分。

中频焊接的优势中频焊接具有以下优势：1.高效快速：中频感应加热和导热传导使焊接迅速完成，节省时间。

2.焊接质量高：由于焊接速度快，焊接过程中产生的热影响区域小，焊接质量高。

3.适用范围广：中频焊接适用于多种金属材料，如铝、不锈钢等。

4.即时焊接：中频焊接不需要预热，可实现即时焊接。

5.焊接强度高：中频焊接产生的焊接头连接性能强、韧性好。

中频焊接的应用领域中频焊接在各个行业具有广泛应用，例如：1.汽车制造：中频焊接常用于汽车制造中，用于焊接汽车车架、发动机零部件等。

2.电子设备：中频焊接可用于焊接电子器件，如电路板和电子组件等。

3.家具制造：中频焊接可用于焊接家具金属部件，提高生产效率。

4.包装行业：中频焊接可用于焊接包装容器，如食品盒、药品瓶等。

中频焊接的操作要点在进行中频焊接时，需要注意以下操作要点：1.选择合适的焊接参数：根据不同的焊接材料和焊接要求，选择合适的焊接电流和焊接时间等参数。

感应钎焊感应钎焊技术是一种利用感应加热原理完成焊接的方法，通过感应线圈产生交变电磁场，将工件表面感应加热至熔点以上并实现焊接。

感应钎焊技术在工业生产中已经得到广泛应用，具有高效、快速、节能、环保等优点，逐渐取代了传统的焊接方法。

感应钎焊原理感应钎焊的原理是基于法拉第电磁感应定律，即在变化的磁场中会产生感应电流。

感应钎焊利用感应线圈产生的交变电磁场在工件表面产生感应电流，并根据焊接材料的热传导性质，将热量传递到焊接界面，使材料局部加热到熔点以上，形成焊点。

感应钎焊可以通过调节感应线圈的电流频率、功率和加热时间来控制焊接的热量和温度，从而实现对焊接质量的控制。

感应钎焊设备感应钎焊设备主要由感应线圈、电源装置和控制系统组成。

感应线圈是实现感应加热的关键部件，它根据焊接工件的形状和尺寸设计成不同的形式，通常采用多圈线圈或扁平线圈。

电源装置提供感应线圈所需的交流电源，可以调节电流的频率和功率，以适应不同的焊接要求。

控制系统用于监控感应钎焊过程中的温度和焊接参数，以确保焊接质量和稳定性。

感应钎焊的应用感应钎焊广泛应用于金属制品的焊接领域，特别是对于大型工件或复杂形状的焊接需求更为突出。

以下是一些常见的应用：汽车工业在汽车制造中，感应钎焊被广泛应用于发动机、变速器、减震器和传动系统等关键部件的制造和组装过程中。

感应钎焊可以实现高效快速的焊接，不仅提高了生产效率，而且焊接质量稳定可靠，符合汽车工业对于安全性和可靠性的要求。

机械制造感应钎焊在机械制造领域也有广泛的应用，例如焊接工件的固定和连接、轴承安装等。

由于感应钎焊的高效性和可控性，可以有效减少能量损耗和焊接变形，提高工件的精度和稳定性。

铁路工程感应钎焊在铁路轨道的制造和维修中起到了重要的作用。

通过感应钎焊可以实现轨道的连接和修复，提高铁路的安全性和稳定性。

与传统的焊接方法相比，感应钎焊具有焊接速度快、质量好、热影响区小的优点。

航空航天在航空航天领域，感应钎焊被广泛用于航空发动机、飞机机身和涡轮叶片等关键部件的制造和修复。

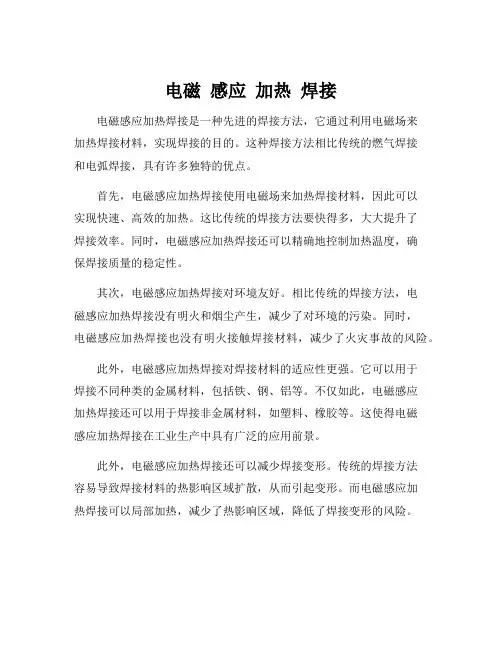

电磁感应加热焊接电磁感应加热焊接是一种先进的焊接方法，它通过利用电磁场来加热焊接材料，实现焊接的目的。

这种焊接方法相比传统的燃气焊接和电弧焊接，具有许多独特的优点。

首先，电磁感应加热焊接使用电磁场来加热焊接材料，因此可以实现快速、高效的加热。

这比传统的焊接方法要快得多，大大提升了焊接效率。

同时，电磁感应加热焊接还可以精确地控制加热温度，确保焊接质量的稳定性。

其次，电磁感应加热焊接对环境友好。

相比传统的焊接方法，电磁感应加热焊接没有明火和烟尘产生，减少了对环境的污染。

同时，电磁感应加热焊接也没有明火接触焊接材料，减少了火灾事故的风险。

此外，电磁感应加热焊接对焊接材料的适应性更强。

它可以用于焊接不同种类的金属材料，包括铁、钢、铝等。

不仅如此，电磁感应加热焊接还可以用于焊接非金属材料，如塑料、橡胶等。

这使得电磁感应加热焊接在工业生产中具有广泛的应用前景。

此外，电磁感应加热焊接还可以减少焊接变形。

传统的焊接方法容易导致焊接材料的热影响区域扩散，从而引起变形。

而电磁感应加热焊接可以局部加热，减少了热影响区域，降低了焊接变形的风险。

然而，要正确使用电磁感应加热焊接方法，需要掌握一些基本的操作技巧。

首先，要选用合适的工作频率和电磁场强度。

工作频率和电磁场强度的选择应根据焊接材料的性质和要求进行。

此外，要注意电磁感应加热焊接设备的维护和保养。

定期检查设备的电气连接和冷却系统，确保设备的正常运转。

同时，要根据实际需要对设备进行合理的调整和改进，提升焊接质量和效率。

总的来说，电磁感应加热焊接是一种先进、高效、环保的焊接方法。

它具有快速加热、环境友好、焊接材料适应性强和减少焊接变形等优点，被广泛应用于各个行业。

但在使用时，需要掌握一些操作技巧和对设备进行维护保养，以确保焊接的效果和质量。

电磁感应加热焊接的发展将为工业生产带来更多创新和便利。

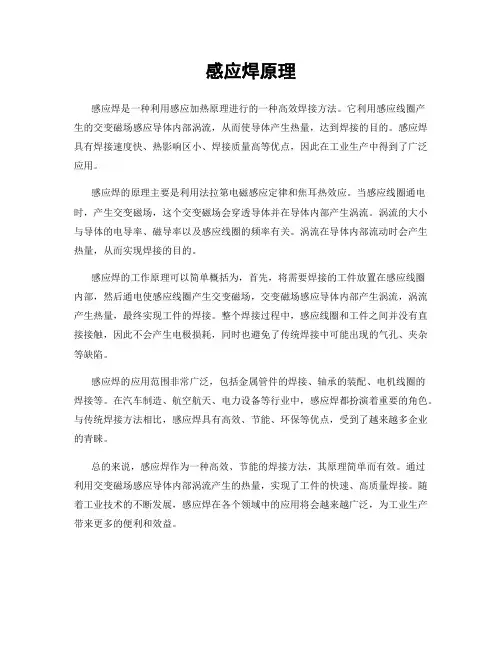

感应焊原理
感应焊是一种利用感应加热原理进行的一种高效焊接方法。

它利用感应线圈产
生的交变磁场感应导体内部涡流，从而使导体产生热量，达到焊接的目的。

感应焊具有焊接速度快、热影响区小、焊接质量高等优点，因此在工业生产中得到了广泛应用。

感应焊的原理主要是利用法拉第电磁感应定律和焦耳热效应。

当感应线圈通电时，产生交变磁场，这个交变磁场会穿透导体并在导体内部产生涡流。

涡流的大小与导体的电导率、磁导率以及感应线圈的频率有关。

涡流在导体内部流动时会产生热量，从而实现焊接的目的。

感应焊的工作原理可以简单概括为，首先，将需要焊接的工件放置在感应线圈
内部，然后通电使感应线圈产生交变磁场，交变磁场感应导体内部产生涡流，涡流产生热量，最终实现工件的焊接。

整个焊接过程中，感应线圈和工件之间并没有直接接触，因此不会产生电极损耗，同时也避免了传统焊接中可能出现的气孔、夹杂等缺陷。

感应焊的应用范围非常广泛，包括金属管件的焊接、轴承的装配、电机线圈的
焊接等。

在汽车制造、航空航天、电力设备等行业中，感应焊都扮演着重要的角色。

与传统焊接方法相比，感应焊具有高效、节能、环保等优点，受到了越来越多企业的青睐。

总的来说，感应焊作为一种高效、节能的焊接方法，其原理简单而有效。

通过
利用交变磁场感应导体内部涡流产生的热量，实现了工件的快速、高质量焊接。

随着工业技术的不断发展，感应焊在各个领域中的应用将会越来越广泛，为工业生产带来更多的便利和效益。
