civil3d-学习指南-介绍及界面

学习如何使用AutoCADCivilD进行土木工程设计的教程学习如何使用AutoCAD Civil 3D进行土木工程设计的教程AutoCAD Civil 3D是一款专业的土木工程设计软件，它结合了通用的AutoCAD设计工具和专业的土木工程功能，广泛应用于道路、水利、土方工程等领域。

本教程将向你介绍如何使用AutoCAD Civil 3D进行土木工程设计的基本步骤和技巧。

一、界面介绍在开始使用AutoCAD Civil 3D之前，首先需要了解其界面元素。

AutoCAD Civil 3D的界面由菜单栏、工具栏、命令窗口等组成。

菜单栏提供了各种功能选项，工具栏包含了常用的工具按钮，命令窗口用于输入命令和查看系统提示。

二、项目设置在进行土木工程设计之前，需要先设置项目参数。

在AutoCADCivil 3D中，可以通过“新建项目”来进行设置。

项目设置包括坐标系选择、单位设置、图层管理等。

根据具体的工程需求，灵活设置项目参数，以便进行后续的设计工作。

三、基本绘图AutoCAD Civil 3D提供了丰富的绘图工具，可以通过绘制线段、弧线等基本几何图形来构建道路或者水利等土木工程元素。

在绘制过程中，可以通过指定精确的坐标值或者使用辅助工具实现精确绘图。

此外，还可以通过镜像、平移、旋转等命令进行图形编辑。

四、地形创建在土木工程设计中，地形是一个重要的要素。

AutoCAD Civil 3D提供了地形创建的功能，可以通过导入点云数据或者导入现有线框数据来生成地形模型。

在地形创建完成后，可以通过平台剖面等功能对地形进行进一步分析和处理。

五、道路设计道路设计是土木工程设计中最常见的任务之一。

AutoCAD Civil 3D 提供了强大的道路设计功能，包括纵断面设计、横断面设计、曲线设计等。

通过设置合适的参数，可以自动生成道路轴线、边坡、路基等要素，并进行可视化展示。

六、水利设计除了道路设计，AutoCAD Civil 3D还可以进行水利工程设计。

Civil3D 操作学习大纲1简介1、所属工程建设软件集，civil 3d、infraworks、cad等2、可应用于与曲面相关设计，地形高度、坡向、汇流分析，地质，道路转弯半径分析，工程量统计，场地处理，雨水管网2导入设定导入中国本地化模板3几何空间点3.1导入点Txt、csv（excel）3.2自定义导入点文件格式3.3自定义点样式可以采用自定义cad块3.4点标签添加默认点标签自定义点标签3.5点编组按描述等要素筛选分类显示点，显示优先级从上到下（可调整）4曲面4.11、创建曲面常规采用高程点及等高线创建曲面，高程点读取图形对象，等高线直接添加2、开挖边界显示曲面特性可取消添加的边界3、创建体积曲面计算体积5要素线可指定高程创建要素线6放坡先创建放坡、再创建填充、不然中间空的，可计算体积自动调整平台高程，挖填方平衡打不开放坡体积工具——在场地——放坡组——放坡组特性勾选7线路标签1）水利设计桩号样式8纵断面1、水面直接采用文件创建纵断面纵断面文件样例0 100.2350 104.2100 109.0150 102.63200 98.12250 102.45300 105.82、调整纵断面线样式1）创建不同图层放到图层里改曲线样式2）纵断面挖方、填方段填充：选择纵断面——纵断面特性——填充——造型样式——视图方向选纵断面3、纵断面投影原则？4、纵断面样式修改1）选中文字右键“编辑标注样式”，修改标注栏2）选中纵断面右键“编辑纵断面特性”，修改显示高程范围3）数据栏调整4）表文字修改？5、纵断面图线型标注方式？6、几何空间点和三维多段线投影到纵断面图7、将纵断面图分段9部件编辑器（API）1、保存的PKT文件无法打开·2、常用函数可搜索帮助“API函数”P1 (AP1) 类P1.X——P1到原点水平距离，右为正、左为负P1.Y——P1到原点垂直距离，上为正、下为负P1.Offset——装配基线到原点水平距离，右为正、左为负P1.Elevation——P1相对于0的高程P1.DistanceTo(“P2”)——P1到P2距离，正值P1.SlopeTo(“P2”)——P1到P2坡度，上坡正、下坡负Isvalid——返回true或false3、和地形线围城造型？4、简单部件问题圈圈、不能生成道路（找不到交点）5、表土剥离可使用自带部件6、等厚部件7点代码、连接代码用于后期标注、生成道路轮用点代码、生成曲面用10横断面1、创建采样线1）采样线勾选目标要素（左右岸）2）编辑样本宽度，覆盖左右岸2、创建横断面横断面比例调整？3、计算土方要先创建道路曲面计算工程量边界选作为外部边界的道路范围横断面更多采样源，加入堤防曲面11堤防曲面堤防曲面异形，曲面特性修改网格边长。

简单易懂的AutoCADCivil3D使用教程AutoCAD Civil 3D是一款专业的土木工程设计软件，广泛应用于道路、桥梁和水利工程等领域。

本教程将详细介绍AutoCAD Civil 3D的基本操作和常用功能，帮助初学者快速上手使用该软件。

第一章：软件介绍AutoCAD Civil 3D是Autodesk公司开发的一款基于AutoCAD平台的土木工程设计软件。

它结合了CAD和GIS（地理信息系统）的功能，以及专门用于土木工程设计的工具和功能，使得土木工程的设计和分析更加高效精准。

第二章：界面与基本操作介绍AutoCAD Civil 3D的界面和常用工具的功能。

包括工具栏、菜单栏、命令窗口等界面元素的介绍，以及如何进行画线、选择对象、移动和复制等基本操作。

第三章：坐标系与数据管理解释坐标系在土木工程设计中的重要性，并介绍常用的坐标系类型。

同时，介绍如何创建和编辑坐标系，以及如何导入和管理地理空间数据。

第四章：地形建模与分析介绍如何使用AutoCAD Civil 3D进行地形建模和分析。

包括导入地形数据、创建TIN模型、生成地形剖面和填方挖方等操作。

第五章：道路设计详细讲解如何使用AutoCAD Civil 3D进行道路设计。

包括导入道路数据、创建对齐、设计纵断面和横断面、生成道路平面图等操作。

第六章：水利工程设计介绍如何利用AutoCAD Civil 3D进行水利工程设计。

包括创建河道、调整河滩线、设计泄洪和水位计算等操作。

第七章：桥梁设计介绍如何使用AutoCAD Civil 3D进行桥梁设计。

包括创建桥梁模型、设计桥墩和桥面、进行桥梁分析和荷载计算等操作。

第八章：地下管网设计详细讲解如何使用AutoCAD Civil 3D进行地下管网设计。

包括创建管道、设置管材和管线属性、进行水力分析和流量计算等操作。

第九章：标注与图形输出介绍如何使用AutoCAD Civil 3D进行标注和图形输出。

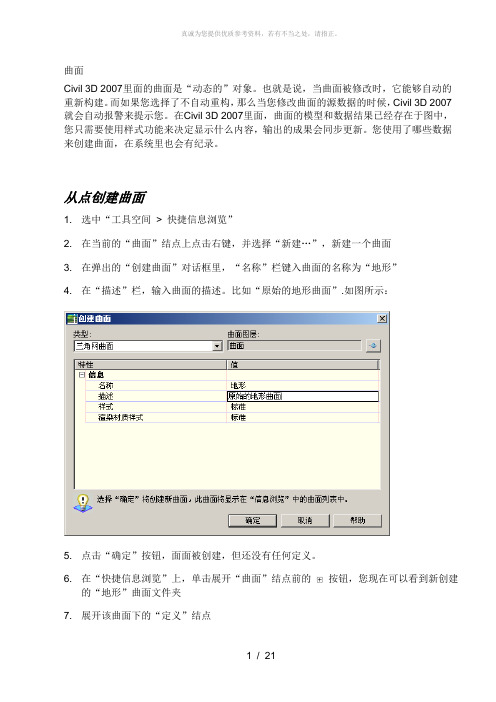

曲面Civil 3D 2007里面的曲面是“动态的”对象。

也就是说，当曲面被修改时，它能够自动的重新构建。

而如果您选择了不自动重构，那么当您修改曲面的源数据的时候，Civil 3D 2007就会自动报警来提示您。

在Civil 3D 2007里面，曲面的模型和数据结果已经存在于图中，您只需要使用样式功能来决定显示什么内容，输出的成果会同步更新。

您使用了哪些数据来创建曲面，在系统里也会有纪录。

从点创建曲面1.选中“工具空间 > 快捷信息浏览”2.在当前的“曲面”结点上点击右键，并选择“新建…”，新建一个曲面3.在弹出的“创建曲面”对话框里，“名称”栏键入曲面的名称为“地形”4.在“描述”栏，输入曲面的描述。

比如“原始的地形曲面”.如图所示：5.点击“确定”按钮，面面被创建，但还没有任何定义。

6.在“快捷信息浏览”上，单击展开“曲面”结点前的按钮，您现在可以看到新创建的“地形”曲面文件夹7.展开该曲面下的“定义”结点8.右键单击“定义”下的“点编组”结点，在弹出菜单中选择“添加...”9.在弹出的点编组列表中，选择名称为“Survey”的点编组，然后单击“确定”10.稍等几秒，请注意图上生成了曲面的等高线。

11.选中等高线代表的曲面，点击右键，选择快捷菜单“对象查看器”12.在对象查看器窗口中按住鼠标左键然后拖动，即可旋转曲面，以三维方式进行查看在对象查看器中，可以使用右键菜单或工具栏按钮来选择查看的操作方式。

13.关闭对象查看器。

曲面特性通过对象查看器，您已经看到，曲面上有些区域存在错误的点高程数据，现在我们来查找这些错误。

14.在“快捷信息浏览”上选择“点”15.点击点表视图的“点高程”栏头，您可以看到一些点的高程是 0。

16.右键单击点1977所在的行，在弹出菜单中选择“缩放到”，图形会自动显示编号为1977的点所在的位置。

17.请观察该点的错误高程对曲面等高线造成的影响您可以在“快捷信息浏览”中直接使用右键菜单来删除这些错误的点，也可以保留这些点，但把它们从曲面数据中排除。

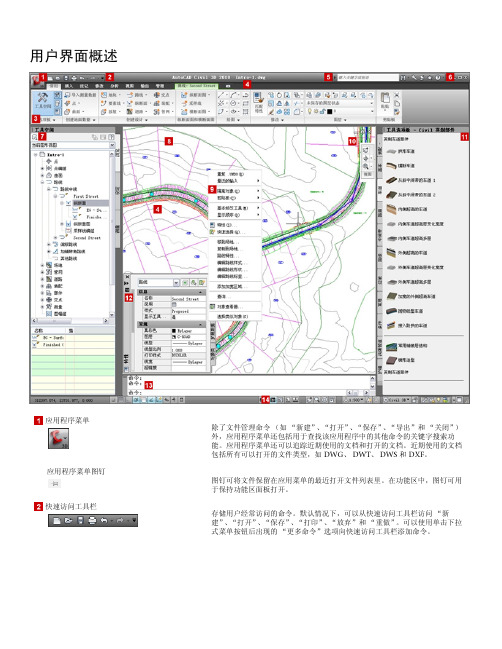

用户界面概述应用程序菜单除了文件管理命令（如“新建”、“打开”、“保存”、“导出”和“关闭”）外，应用程序菜单还包括用于查找该应用程序中的其他命令的关键字搜索功能。

应用程序菜单还可以追踪近期使用的文档和打开的文档。

近期使用的文档包括所有可以打开的文件类型，如 DWG 、DWT 、DWS 和 DXF 。

应用程序菜单图钉图钉可将文件保留在应用菜单的最近打开文件列表里。

在功能区中，图钉可用于保持功能区面板打开。

快速访问工具栏存储用户经常访问的命令。

默认情况下，可以从快速访问工具栏访问“新建”、“打开”、“保存”、“打印”、“放弃”和“重做”。

可以使用单击下拉式菜单按钮后出现的“更多命令”选项向快速访问工具栏添加命令。

功能区功能区是用于访问命令的中枢区域。

其中集中放置了选项卡和面板，使您可以轻松访问工具。

每个选项卡包含多个面板，每个面板包含多个工具。

可以展开某些面板来访问更多工具。

上下文选项卡 在绘图区域中选择对象时，功能区将显示上下文选项卡，其中仅包含与所做选择相关的命令。

信息中心 通过信息中心工具，用户可以为自动更新、通知和访问用户组建立链接和设置。

输入关键字即可生成指向相关学习资源的链接列表。

帮助菜单单击问号可打开帮助文件。

单击下拉箭头可显示其他菜单选项。

工具空间 可以访问“浏览”选项卡、“设置”选项卡、“测量”选项卡和“工具箱”选项卡。

使用“浏览”选项卡可以管理设计对象。

使用“设置”选项卡可以管理对象设置、样式和其他图形项目（如点文件格式、描述码集和放坡标准集）。

使用“测量”选项卡可以管理测量项目、数据和设置。

使用“工具箱”选项卡可以访问报告管理器和添加自定义工具。

绘图区域在绘图区域中创建所有对象。

对象通常在俯视图中显示。

对于包含二维和三维构件的对象可以改变方向来查看。

上下文菜单在任何选定对象上单击鼠标右键可以显示特定于该对象的编辑命令的菜单。

例如，在某路线上单击鼠标右键，然后便可以编辑该路线、路线标签和路线样式。

曲面Civil 3D 2007里面的曲面是“动态的”对象。

也就是说，当曲面被修改时，它能够自动的重新构建。

而如果您选择了不自动重构，那么当您修改曲面的源数据的时候，Civil 3D 2007就会自动报警来提示您。

在Civil 3D 2007里面，曲面的模型和数据结果已经存在于图中，您只需要使用样式功能来决定显示什么内容，输出的成果会同步更新。

您使用了哪些数据来创建曲面，在系统里也会有纪录。

从点创建曲面1. 选中“工具空间> 快捷信息浏览”2. 在当前的“曲面”结点上点击右键，并选择“新建…”，新建一个曲面3. 在弹出的“创建曲面”对话框里，“名称”栏键入曲面的名称为“地形”4. 在“描述”栏，输入曲面的描述。

比如“原始的地形曲面”.如图所示：5. 点击“确定”按钮，面面被创建，但还没有任何定义。

6. 在“快捷信息浏览”上，单击展开“曲面”结点前的按钮，您现在可以看到新创建的“地形”曲面文件夹7. 展开该曲面下的“定义”结点8. 右键单击“定义”下的“点编组”结点，在弹出菜单中选择“添加...”9. 在弹出的点编组列表中，选择名称为“Survey”的点编组，然后单击“确定”10. 稍等几秒，请注意图上生成了曲面的等高线。

11. 选中等高线代表的曲面，点击右键，选择快捷菜单“对象查看器”12. 在对象查看器窗口中按住鼠标左键然后拖动，即可旋转曲面，以三维方式进行查看在对象查看器中，可以使用右键菜单或工具栏按钮来选择查看的操作方式。

13. 关闭对象查看器。

曲面特性通过对象查看器，您已经看到，曲面上有些区域存在错误的点高程数据，现在我们来查找这些错误。

14. 在“快捷信息浏览”上选择“点”15. 点击点表视图的“点高程”栏头，您可以看到一些点的高程是0。

16. 右键单击点1977所在的行，在弹出菜单中选择“缩放到”，图形会自动显示编号为1977的点所在的位置。

17. 请观察该点的错误高程对曲面等高线造成的影响您可以在“快捷信息浏览”中直接使用右键菜单来删除这些错误的点，也可以保留这些点，但把它们从曲面数据中排除。

AutoCADCivil3D道路设计与量算教程AutoCAD Civil 3D是一款专业的土木工程设计软件，广泛应用于道路工程中的设计与量算。

本教程将介绍如何使用AutoCAD Civil 3D进行道路设计与量算，分为以下几个章节进行详细讲解。

第一章：软件介绍与界面概述AutoCAD Civil 3D是由Autodesk公司开发的一款道路工程设计软件，它融合了CAD和GIS技术，能够实现道路设计与量算的全过程。

在本章中，我们将介绍软件的基本功能，并对其用户界面进行详细说明，包括工作空间、工具栏、命令窗口等。

第二章：基础数据导入与处理在开始道路设计之前，需要导入地理信息数据，并进行处理。

本章将介绍如何导入各种格式的地理信息数据，如DEM（数字高程模型）、地类数据等，并对其进行处理和编辑，以便在设计中使用。

同时，还将介绍如何设置坐标系和单位，以确保数据的准确性。

第三章：道路几何设计道路几何设计是道路设计的核心部分，它包括纵断面和横断面设计。

本章将详细介绍如何使用AutoCAD Civil 3D进行道路纵断面和横断面的设计，并对设计参数进行调整和优化。

同时，还将介绍如何绘制轴线和辅助线，以及如何添加坡度和曲线等要素。

第四章：交通马路线设计与量算交通马路线设计是道路设计中的重要环节，它包括车道划分、交叉口设计、上下匝道设计等。

本章将介绍如何使用AutoCAD Civil 3D进行交通马路线设计，并对设计参数进行调整和优化。

同时，还将介绍如何进行量算，包括道路长度、路段坡度等指标的计算与分析。

第五章：道路标志与标线设计道路标志与标线是道路设计中的重要组成部分，它们对于交通安全起着至关重要的作用。

本章将介绍如何使用AutoCAD Civil3D进行道路标志与标线的设计，并对设计进行调整和优化。

同时，还将介绍如何进行标志和标线的量算，以及如何生成相应的图件。

第六章：道路剖面设计与断面量算道路剖面设计是道路设计中的重要环节，它直接影响道路的排水和舒适性。

介绍欢迎来到A‎utode‎s k激动人‎心的新产品‎：Civil‎3D 2007。

在此产品中‎使用了最新‎的软件技术‎，提供了完全‎革新的解决‎方案，使得土木工‎程设计和场‎地开发的过‎程变得更简‎单、更智能、更快速。

因此，设计人员有‎更多的时间‎来探寻项目‎的最佳方案‎，同时显著的‎缩短整个项‎目的设计周‎期。

Autod‎e sk Civil‎3D 2007架‎构在Aut‎o CAD 2007之‎上，并集成了A‎utode‎s k Map 3D 2007。

也就是说，它完全包含‎了Auto‎CAD 2007和‎M ap 3D 2007的‎全部功能，同时提供了‎土木工程设‎计方面的专‎业功能。

描述Civ‎il 3D 2007时‎，核心的特性‎是交互性，这意味着几‎个层次：样式– Civil‎3D 2007中‎的所有设计‎要素都是基‎于样式的。

只需简单的‎改变对象的‎样式，立刻改变了‎它的显示方‎式、标签以及行‎为。

Civil‎3D 2007中‎的样式和设‎计允许您集‎成CAD制‎图标准，因此可以很‎轻松的维持‎一致性。

动态关联–设计过程中‎创建的要素‎经常是相互‎关联的。

例如，道路的纵剖‎面是依赖于‎地形曲面和‎水平路线。

Civil‎3D 2007能‎够保持它们‎的相互关系‎，并且当设计‎要素变更时‎，自动更新所‎有相关的内‎容，包括有关的‎图形和标注‎。

因此，您能够把精‎力专注于设‎计过程而不‎是几何制图‎。

数据交换– Autod‎e sk与全‎球的合作伙‎伴共同制订‎了土木工程‎领域的标准‎数据交换格‎式L and‎X ML，它可以用文‎本方式精确‎的记录土木‎工程的专业‎数据，因此可以很‎容易的和其‎它应用程序‎之间交换数‎据。

关于更多信‎息，请访问ndx‎m /GIS数据‎集成 - Civil‎3D 2007集‎成了Map‎ 3D 2007的‎功能，因此能够导‎入/导出多种常‎用的GIS‎数据格式，包括Arc‎/I nfo，MapIn‎f o，Micro‎s tati‎o n等软件‎的数据格式‎，并提供了强‎大的GIS‎分析工具在这个入门‎培训中，您将通过完‎成一些简单‎练习，学到Civ‎il 3D 2007中‎的许多强大‎功能。

AutoCADCivil3D土木工程软件使用教程第一章：软件介绍AutoCADCivil3D是一款专为土木工程设计和建模而开发的软件。

它结合了AutoCAD的绘图和建模功能，以及针对土木工程设计的一些特殊功能，能够帮助工程师更高效地进行道路、管道和其他基础设施的设计和分析。

第二章：软件安装与配置在开始使用AutoCADCivil3D之前，首先需要进行软件的安装和配置。

用户可以从官方网站下载安装程序，并按照提示进行安装。

安装完成后，还需要进行一些基本的配置，如选择默认单位和设置工程文件的保存路径等。

第三章：界面与工具栏AutoCADCivil3D的界面与AutoCAD类似，都具有标准的绘图界面和工具栏。

在界面的顶部是菜单栏，包含了各种功能菜单；左侧是绘图工具栏，可以选择不同的绘图工具进行绘制；右侧是属性编辑器，用于编辑图形属性；底部是命令窗口，可以输入命令并查看命令的执行结果。

第四章：基本绘图命令AutoCADCivil3D提供了丰富的绘图命令，可以用于绘制各种道路、管道等土木工程图形。

其中常用的命令包括直线命令、圆弧命令、多段线命令等。

用户可以通过快捷键或者在命令窗口中输入命令来调用这些绘图命令，然后根据提示进行绘制。

第五章：地形数据导入在土木工程设计中，地形数据是非常重要的一部分。

AutoCADCivil3D提供了导入地形数据的功能，可以将现实世界中的地形数据导入软件中进行分析和设计。

用户可以导入实测数据或者通过公开的地形数据获取工具获取现有的地形数据，然后在软件中进行处理和分析。

第六章：道路设计AutoCADCivil3D提供了道路设计的功能，可以帮助工程师进行道路的纵断面设计、边坡设计、横断面设计等。

用户可以通过绘制基准线和设置设计参数，自动生成道路的各个部分，并进行必要的调整和修正。

第七章：管道设计管道设计是土木工程中的重要一环，AutoCADCivil3D提供了一套完整的管道设计工具。
