三相异步电动机的拆卸与装配PPT课件

  • 格式：ppt
  • 大小：6.17 MB
  • 文档页数：30

下载文档原格式

  / 30

合集下载

《三相异步电动机》PPT课件优选全文

《三相异步电动机》PPT课件优选全文

t
()电流入
2024年10月8日星期二
8
三相对称绕组通入三相对称电流就形成
旋转磁场。
2024年10月8日星期二
wt 0
9
2024年10月8日星期二
10
旋转磁场的转速大小
一个电流周期，旋转磁场在空间转过360°。则 同步转速（旋转磁场的速度）为：
I m iA iB iC
t
A YN Z
CS
B
2024年10月8日星期二X
16
电动机转速和旋转磁场同步转速的关系
2024年10月8日星期二
17
转差率 (s) 的概念：
转差率为旋转磁场的同步转速和电动机转速之差。即：
2024年10月8日星期二
18
旋转磁场的旋转方向
旋转方向：取决于三相电流的相序。
iA iB iC
iA iC
Im
Im
t
iB t
n0
n0
改变电机的旋转方向：换接其中两相
转子：在旋转磁场作用下， 产生感应电动势或 电流。 线绕式
定子绕组 （三相）
A
Y
定子
Z
C
B
鼠笼式
转子
X
2024年10月8日星期二
鼠笼转子
机座
3
三相定子绕组：产生旋转磁场。 组成：定子铁心、定子绕组和机座。
2024年10月8日星期二
4
转子：在旋转磁场作用下，产生 感应电动势或电流。
组成：转子铁心、转子绕组和转轴。
u1
e1
e 1
产生的感应电动
i2
e2
e 2 R2
势。
转、定子电路
2024年10月8日星期二

三相异步电动机的拆卸与装配

三相异步电动机的拆卸与装配
移除端盖
当所有螺栓都被松开后，小心 地将端盖从电动机上移除。
拆卸电动机的转子
松开转子固定螺栓
使用合适的工具（如扳手）松开转子 上的固定螺栓。
移除转子
当螺栓被松开后，将转子从电动机中 移除。
拆卸电动机的定子
松开定子固定螺栓
使用合适的工具（如螺丝刀）松开定子上的固定螺栓。
移除定子
当所有螺栓都被松开后，小心地将定子从电动机中移除。
三相异步电动机主要由定子和转子两部分组成。定子包括机 座、绕组和铁芯等部分，而转子包括转子铁芯、转子绕组和 转轴等部分。此外，电动机中还包含轴承、端盖和风扇等零 部件。
三相异步电动机的常见故障与排除方法
总结词
了解三相异步电动机的常见故障和排除方法有助于及时解决故障，保证电动机的正常运行。
详细描述
三相异步电动机的常见故障包括绕组故障、轴承故障、铁芯故障等。对于绕组故障，可能需要进行绕组修复或更 换；对于轴承故障，可能需要更换轴承；对于铁芯故障，可能需要修复或更换铁芯。具体的排除方法需要根据故 障的具体情况进行确定。
拆卸固定螺栓
使用合适的工具（如扳手）拆卸 固定在机座上的螺栓。
移除机座
当所有螺栓都被松开后，小心地 将机座从电动机上移除。
拆卸电动机的轴承盖和端盖
松开轴承盖固定螺栓
使用合适的工具（如螺丝刀） 松开轴承盖上的固定螺栓。
拆卸轴承盖
当螺栓被松开后，将轴承盖从 电动机上取下。
拆卸端盖固定螺栓
使用合适的工具（如扳手）拆 卸端盖上的固定螺栓。
穿戴防护用品
在进行拆卸或装配时，应穿戴适当的防护用品，如手套、工作服、 护目镜等，以防止受伤。
避免使用不适当的工具
应选择适合电动机规格和拆卸任务的适当工具，并确保工具完好无 损。

三相异步电动机课件ppt课件

三相异步电动机课件ppt课件

4.1.2 三相异步电动机的基本工作原理
一、转动原理
1、电生磁：三相对称绕组通
往三相对称电流产生圆形旋转 磁场。
2、磁生电：旋转磁场切割
转子导体感应电动势和电流。
3、电磁力：转子载流（有功
分量电流）体在磁场作用下受 电磁力作用，形成电磁转矩， 驱动电动机旋转，将电能转化 为机械能。
V2
W1


n1
每个整距绕组由Nc个相同和线匝组成，每个整距线圈的 电动势:
E y1(y ) Nc Et1 4.44 fNc 1
第4章 三相异步电动机
三、短距线圈的电动势 每个短距线圈的电动势:
E y1( y ) 4.44 fNcΦ1k y1
ky1

E y1(yτ) E y1(yτ)

sin(
Fp1 2 Fq1k y1 0.9( 2 qNc ) k y1kq1Ic
第4章 三相异步电动机
3、相绕组的磁动势
每个极下的磁动势和磁阻构成一条分支磁路。若电机有p 对磁极，就有p条并联的对称分支磁路，所以一相绕组的基波 磁动势就是该绕组在一对磁极下线圈所产生的基波磁动势，若 每相电流为Ip:
第4章 三相异步电动机
双层绕组的特点：
1）线圈数等于槽数；
2）线圈数组数等于极数，也等于最大并联支路数；
3）每相绕组的电动势等于每条支路的电动势。
可组成较 多的并联 支路
可以选择最有利的节
距，使电动势和磁动
优 势波形更接近正弦波 点
所有线圈的形状 和尺寸相同，便 于实现机械化
端部排列整齐 机械强度高
部连线较长适用于q468等偶数的2极小型三相第4章三相异步电动机优点优点元件少结构简单嵌线方便槽内无层间绝缘槽内无层间绝缘元件少结构简单嵌线方便广泛应用于10kw以下的广泛应用于10kw以下的异步电动机定子绕组异步电动机定子绕组单层绕组为整距绕组整距绕组单层绕组为三相单层绕组的优缺点不适宜于大中型电机缺点电动势和磁动势波形较差势波形较差电动势和磁动铁损和噪声较大声较大铁损和噪起动性能较差第4章三相异步电动机423423三相双层绕组三相双层绕组双层绕组每个槽内放上下两层线圈的有效边线圈的每一个有效边放在某一槽的上层另一个有效边则放置在相隔为y的另一槽的下层

《三相异步电动机》课件

《三相异步电动机》课件

家用电器中的应用
家用电器中常使用三相异步电动 机，如洗衣机、冰箱等。
发展趋势
未来，三相异步电动机将逐渐应 用于新能源、电动汽车等领域， 促进技术的进步。
六、总结
三相异步电动机的特点和优缺点
三相异步电动机具有结构简单、运行稳定等特点，但启动力矩较小，需要额外的起动装置。
未来发展和应用前景
随着新能源和电动汽车等领域的快速发展，三相异步电动机有着广阔的应用前景。
三相异步电动机具有结构简单、运行稳定的优点， 但缺点是起动力矩较小，需要外部辅助装置。
二、原理
1 磁场转速与电动机转速
三相异步电动机的转速与其磁场旋转速度不同步，因此称为“异步”电动机。
2 感应电动机的工作原理
感应电动机利用旋转磁场在转子中产生感应电流，从而产生转矩，驱动机械运转。
3 转子的损耗和转矩
转子中的铜损、磁损等会导致能量损耗，同时会产生转矩，使电动机能够开展工作。
三、结构
组成
三相异步电动机由定子、转子、 端盖、轴等组件构成，各个局
定子上的线圈按照一定的规律 布置，形成电磁场，驱动转子 旋转。
各部件的作用和功能
不同部件在电机运行过程中， 起着各自不可或缺的作用，确 保电机正常工作。
四、运行和控制
1
启动、运行、停止
通过给定适当的电压和频率，电动机可以启动、运行和停止。
2
控制方式
运行电动机可以通过多种方式进行控制，如电阻起动、变频器控制等。
3
速度调节方法
可以通过改变电动机供电频率、极对数等参数来实现对电动机转速的调节。
五、应用
工业应用案例
三相异步电动机被广泛应用于各 种工业领域，如机械加工、生产 装配线等。

三相异步电动机检修ppt课件全文

三相异步电动机检修ppt课件全文
*
三项异步电机维修
*
定子绕组故障检修
电动 机定 子绕 组的 常见 故障
1、绕组受潮、绝缘电阻偏低
2、绕组接地故障
3、绕组短路故障
4、绕组断路故障
5、绕组接错故障
6、极相组嵌反或接反
7、绕组首尾端接错
2、电机修理
*
三项异步电机维修
*
定子绕组故障检修
1、绕组受潮、绝缘电阻偏低
电动机长期停用或贮存，受周围的潮湿空气、雨水、腐蚀性气体及油污等侵入， 使绕组表面吸附一层导电物质，导致绝缘电阻降低
1、检修前准备
*
三项异步电机维修
*
学习子情境2:电机修理
定子绕组故障检修
三相异步电机故障分类
电机维修工具与测量仪表
转子绕组故障检修
机械部分故障检修
*
三项异步电机维修
*
电机维修工具 与测量仪表
1-手工工具
2-量具
榔头 打板 划线板 压线板 刮线刀 清槽刀
塞尺 钢板尺 半径量规 游标卡尺 外径千分尺
A
Y
C
B
Z
X
()电流入
(•)电流出
三相异步电动机 的工作原理
1、检修前准备
*
三项异步电机维修
*
A
X
B
Y
C
Z
合成磁场方向： 向下
A
X
Y
C
B
Z
三相异步电动机 的工作原理
1、检修前准备
*
三项异步电机维修
*
同理分析，可得其它电流角度下的磁场方向：
A
X
Y
C
B
Z
A
X

三相异步电动机完整ppt课件

三相异步电动机完整ppt课件
第3章 异步电动机
3.1 三相异步电动机的构造 3.2 三相异步电动机的工作原理 3.3 三相异步电动机的电磁转矩 3.4 三相异步电动机的机械特性 3.5 三相异步电动机的起动 3.6 三相异步电动机的调速 3.7 三相异步电动机的制动 3.8 三相异步电动机铭牌数据
.
1
电动机的分类： 交流电动机
n(1s)n0
异步电动机运行中: s(1~9)%
例1：一台三相异步电动机，其额定转速
n=975 r/min，电源频率 f1=50 Hz。试求电动机的 极对数和额定负载下的转差率。
解：根据异步电动机转子转速与旋转磁场同步转
速的关系可知：n0=1000 r/min , 即 p=3
额定转差率为
sn 0n10 % 0109 07 0 150 02% .5%
iB
iC
场 的分布情况
o
M
n0
A
YN
Z
C
SB
X
t 0
合成磁场方向向下
600
60
A
Y
NZ
CS
X
B
Y
S
C
A
Z
N
B X
t 60
t 90
合成磁场旋转60°合成磁场旋转90°
.
19
分析可知：三相电流产生的合成磁场是一旋转的磁场
即：一个电流周期，旋转磁场在空间转过360°
2.旋转磁场的旋转方向 取决于三相电流的相序
相交流电(星形联接)
iA
iC Im sint 120
A ZX
Im i iA iB iC
iC C
Y
o
B
t
iB
.
17

三相异步电动机ppt课件

三相异步电动机ppt课件

三相异步电动机的工作原理
通对入称对称三相三绕相电组流三相交流电能
旋转磁场 (磁场能量)
转子绕组在磁场中 转子绕组中 受到电磁力的作用 产生 e 和 i
磁场绕组切 割转子绕组
转子旋转起来 输出机械能量
机械负载 旋转起来
返 回 上一节 下一节 上一页 下一页
三相异步电动机的基本原理
• 基本原理——在定子绕组中，通入三相 交流电所产生的旋转磁场与转子绕组中 的感应电流相互作用产生的电磁力形成 电磁转矩，驱动转子转动，从而使电动 机工作。
便形成一个合成磁场，如图
所示，可见此时的合成磁场
是一对磁极（即二极），右
边是N极，左边是S极。
两极旋转磁场示意图
i iu
iv
0
3
三相电流波形
iw
3
iu
t
V2 U1
W2
W1 U2
V1
V2 U1
W2
W1
U2 V1
Hale Waihona Puke V2U1 W2W1 U2
V1
t= 0
Iu=Im
t =
Iv=Im
t
=
Iw=Im
• 空间120度 对称分布的三相绕组通过三相对称的交流电流时， 产生的合成磁场为极对数p=1的空间旋转磁场，每电源周期旋 转一周，即两个极距；
旋转方向：取决于三相电流的相序。
Im
i1 i2 i3
L1
i1
O
t
旋转磁场是沿着：
U1
V1
W1
L2 i2 W1
L3
i3
V2
U1
W2 U2 V2 V1
U1 W2
◆ 与三相绕组中的三相电流

电机的拆卸和装配流程(PPT31页)

电机的拆卸和装配流程(PPT31页)

3、检查 check
检查设备重要尺寸 check important dimensions
检查轴输出端的径向跳动< 0.05mm
check beating < 0.05mm radial inspection of shaft output end
检查轴输出端的端面跳动< 0.03mm, 注意转子的轴向游动量
f、设备清洁
去除设备表面污物，油污、灰尘等 clean sewage, oil, dust on the equipment surface
2、执行拆解 Dismantling
a、拆除前标记位置 Marking before dismantling
标记接线盒盖 → 标记电机风扇罩 → 标记前端盖 mark cable cap → mark fan cap → mark front end
安装后端盖 → 安装后油封 → 安装风扇 set up back end → set up seal → set up fan
安装前油封 → 安装轴键 → 安装风扇罩 set up front seal → set up key → set up fan cap →接线盒安装 → 套上轴护套并完成 →wiring → set up sheath & finish
The balance of the rotor is essential to the use of motor, General Motors factory have been static and dynamic balance test, so in our daily maintenance, just on the motor shaft with the dial gauge forrunout check, can roughly determine the assembly balancingmachine.

三相异步电动机的拆装 共28页PPT资料

三相异步电动机的拆装 共28页PPT资料

用铁管轻敲轴承
用铁条轻敲轴承
18
学习任务 ——三相异步电动机的拆装
热装法。如配合度较紧，为了避免把轴承内环涨裂或损伤配合 面，可采用热装法。首先将轴承放在油锅（或油槽内）里 加热，油的温度保持在 100 ℃ 左右，轴承必须浸没在油 中，又不能和锅底接触，可用铁丝将轴承吊起架空，如图 所示。加热要均匀，30～40min后，把轴承取出，趁热迅速 地将轴承一直推到轴颈。在农村可将轴承放在100W 灯泡上 烤热， lh 后即可套在轴上，如图所示。
率时，转子的转速，单位为r/min 额定值之间的关系 对于三相异步电动机有：
9
学习任务 ——三相异步电动机的拆装
1、异步电动机的铭牌数据
接法:指电动机在额定电压下，定子三相绕组应采用的连接方法。 现场电动机的接线方式应根据电源电压等级与电动机定子绕 组额定相电压的关系确定:若电源电压=电动机定子绕组额定 相电压，应采用三角形接法；若电源电压=电动机定子绕组额 定相电压的根三倍，应采用星形接法。
学习任务 ——三相异步电动机的拆装

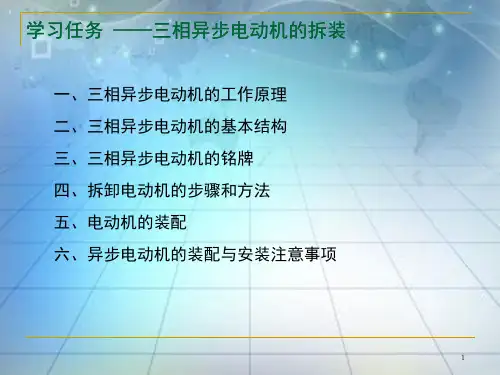

一、三相异步电动机的工作原理 二、三相异步电动机的基本结构 三、三相异步电动机的铭牌 四、拆卸电动机的步骤和方法 五、电动机的装配 六、异步电动机的装配与安装注意事项
1
学习任务 ——三相异步电动机的拆装
一、三相异步电动机的工作原理
三相异步电动机定子上装有对称的 三相绕组，当定子接通 三相电源后，在定子 、转子之间的气隙内建立了一个同 步速为n1的旋转磁场。磁场旋转时将切割转子导体，根据 电磁感应定律可知，在转子导体中将产生感应电动势，因 转子绕组是闭合的，导体中有电流，电流方向与电势相同。 载流导体在磁场中要受到电磁力的作用。这样，在转子导 条上形成一个顺时针方向的电磁转矩。于是转子就跟着旋 转磁场顺时针方向转动。

三相异步电动机 PPT课件

三相异步电动机 PPT课件

三相异步电动机原理
通过上述分析可以总结出电动机工作原理为：当电动机的三 相定子绕组（各相差120度电角度），通入三相对称交流电 后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而 在转子绕组中产生感应电流（转子绕组是闭合通路），载流 的转子导体在定子旋转磁场作用下将产生电磁力，从而在电 机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方 向与旋转磁场方向相同。
(1)外部观察法。观察接线盒、绕组端部有无烧焦,绕组过热后留下深褐色, 并有臭味。
(2)探温检查法。空载运行20分钟(发现异常时应马上停止),用手背摸绕组 各部分是否超过正常温度。
(3)通电实验法。用电流表测量,若某相电流过大,说明该相有短路处。 (4)电桥检查。测量个绕组直流电阻,一般相差不应超过5%以上,如超过,则 电阻小的一相有短路故障。 (5)短路侦察器法。被测绕组有短路,则钢片就会产生振动。 (6)万用表或兆欧表法。测任意两相绕组相间的绝缘电阻,若读数极小或为 零,说明该二相绕组相间有短路。 (7)电压降法。把三绕组串联后通入低压安全交流电,测得读数小的一组有 短路故障。 (8)电流法。电机空载运行,先测量三相电流,在调换两相测量并对比,若不 随电源调换而改变,较大电流的一相绕组有短路。
三相异步电动机的其它附件
M～
轴承端盖： 保护轴承。
电动机 的附件
端盖： 支撑作用。
风扇： 冷却电动机。
轴承： 连接转动部分 与不动部分。
三相异步电动机型号字母表示的含义
J——异步电动机； O——封闭； L——铝线缠组； W——户外； Z——冶金起重； Q——高起动转轮； D——多速； B——防爆； R一绕线式； S——双鼠笼； K一—高速； H——高转差率。
三相异步电动机的故障分析和处理

三相异步电动机的拆卸与装配

三相异步电动机的拆卸与装配
(1) 用粉笔标示皮带轮或联轴器的正反面,以免安 用粉笔标示皮带轮或联轴器的正反面, 装时装反; 装时装反; (2)用尺子量一下皮带轮或联轴器在轴上的位置, (2)用尺子量一下皮带轮或联轴器在轴上的位置,记 住皮带轮或联轴器与前端盖之间的距离; 住皮带轮或联轴器与前端盖之间的距离; (3)旋下压紧螺丝或取下销子; (3)旋下压紧螺丝或取下销子; (4)在螺丝孔内注入煤油; (4)在螺丝孔内注入煤油;
5. 卸下前轴承外盖; 卸下前轴承外盖; 6. 卸下前端盖; 卸下前端盖;
可用大小适宜的扁凿，插在端盖突出的耳朵处， 按端盖对角线依次向外撬，直至卸下前端盖。
7. 卸下风叶罩。 8. 卸下风叶。
→
→
→
9.卸下后轴承外盖。 9.卸下后轴承外盖。 10.卸下后端盖。 10.卸下后端盖。 11.卸下转子 11.卸下转子
→
中型电动机转子的拆卸
(3) 拆卸大型电动机的转子时，要用起重设备 分段吊出转子。具体方法如下: 分段吊出转子。具体方法如下:
① 用钢丝绳套住转子两端的轴颈,并在钢丝绳与轴颈之间 用钢丝绳套住转子两端的轴颈, 衬一层纸板或棉纱头。 ② 起吊转子，当转子的重心移出定子时，在定子与转子 的间隙中塞入纸板垫衬，并在转子移出的轴端垫支架或木块搁 住转子。 ③ 将钢丝绳改吊转子，在钢丝绳与转子之间塞入纸板垫 衬，如图所示。就可以把转子全部吊出。
→
→
端盖的安装步骤：
(1)铲去端盖口的脏物； (1)铲去端盖口的脏物； (2)铲去机壳口的脏物, (2)铲去机壳口的脏物,再对准ቤተ መጻሕፍቲ ባይዱ壳上的螺丝 孔把端盖装上； (3)、(4)插上螺丝, (3)、(4)插上螺丝,按对角线一先一后把螺 丝旋紧,切不可有松有紧, 丝旋紧,切不可有松有紧,以免损伤端盖。

【说课课件】三相异步电动机的拆装

【说课课件】三相异步电动机的拆装

教学 目标
教学目标
教学 目标
知识目标
掌握三相异步电动机拆装的方法步骤 及维护保养知识
能力目标
会使用电机修理所用的专用工具 能按岗位要求完成工作任务
情感目标
激发学生的学习兴趣、培养学生的团 队精神 、提高综合职业能力
重点、难点
会使用电机修理的工具按岗位 要求完成工作任务。
三相异步电动机拆装的方法、步骤及 维护保养。
巩 固
为 本
上次
一课
节打
知 识 点
下 基 础
教学过程
项目导学
确定方案 任务实施 自评互评 布置作业
2015年11月11日 车间号
工作任务单
报修人
联系电话
NO、0010
保修项目
保修事项：二车间的4台电动机因长期工作，性能降低，轴承处出现异响，影响了生产进度，现需要保养。委托 维修电工组来完成，要求电动机经保养后能恢复性能，达到生产的要求。
招聘信息
岗位职责：
岗位要求：
1、负责日常维修、计划检修、保 养；
1、身体健康，年龄在45岁以下； 2、2年以上工作经验，具备电工
2、负责施工监理、配电线路安装
证；
等 3、工及作时；巡查，发现问题及较时高处理的；综合职业3知、能识具力；备变维、修配电电工设专施业的知管识理，能钳力工，
4、负责内部电气设备的维护检修
任务实施 100分钟
一个教学任务 两种教学平台 多次学生互动
确定方案 40分钟
20分钟 自评互评
教学设计 老师如何教转变为学生如何学
项目引导学
20分钟
任务练实施
100分钟
一个教学任务 两种教学平台 多次学生互动
确定析方案
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

→
中型电动机转子的拆卸
2021/3/9
授课：XXX
14
(3) 拆卸大型电动机的转子时，要用起重设备 分段吊出转子。具体方法如下:
① 用钢丝绳套住转子两端的轴颈,并在钢丝绳与轴颈之间 衬一层纸板或棉纱头。 ② 起吊转子，当转子的重心移出定子时，在定子与转子 的间隙中塞入纸板垫衬，并在转子移出的轴端垫支架或木块搁 住转子。 ③ 将钢丝绳改吊转子，在钢丝绳与转子之间塞入纸板垫 衬，如图所示。就可以把转子全部吊出。
→
→
2021/3/9
授课：XXX
6
(4) 调整皮带轮或联轴器与转轴之间的键槽位置; (5) 用铁板垫在键的一端,轻轻敲打,使键慢慢进入
槽内,键在槽里要松紧适宜,太紧会损伤键和键 槽,太松会使电动机运转时打滑,损伤键和键槽; (6) 旋紧压紧螺丝.
→
→
2021/3/9
授课：XXX
7
(二) 轴承盖和端盖的拆装步骤
拆卸过程中,不能用手锤直接敲出皮带轮或联轴器,以免皮 带轮或联轴器碎裂、轴变形、端盖等受损。
→
2021/3/9
授课：XXX
5
2. 皮细纱纸卷在圆锉或圆木棍上,把皮 带轮或联轴器的轴孔打磨光滑;
(2) 用细纱纸把转轴的表面打磨光滑; (3) 对准键槽,把皮带轮或联轴器套在转轴上;
(一) 皮带轮或联轴器的拆装步骤
1.皮带轮或联轴器的拆卸步骤:
(1) 用粉笔标示皮带轮或联轴器的正反面,以免安 装时装反;
(2)用尺子量一下皮带轮或联轴器在轴上的位置,记 住皮带轮或联轴器与前端盖之间的距离;
(3)旋下压紧螺丝或取下销子; (4)在螺丝孔内注入煤油;
→
2021/3/9
→
授课：XXX
→
若没有拆卸螺孔，可用大小适宜的扁凿，插在端盖 突出的耳朵处，按端盖对角线依次向外撬，直至卸 下端盖。
但要注意，前后两个端盖拆下后要标上记号，以 免将来安装时前后装错。
→
(a) 拆前端盖
(b) 拆后端盖
2021/3/9
授课：XXX
9
2.轴承盖和端盖的安装步骤
轴承外盖的安装步骤：
(1)装上轴承外盖; (2)插上一颗螺丝,一只手顶住螺丝,另一只手转动转轴,使轴
1.轴承盖和端盖的拆卸步骤: (1) 拆卸轴承外盖的方法比较简单，只要旋下固定轴
承盖的螺丝，就可把外盖取下。 但要注意，前后两个外盖拆下后要标上记号，以免
将来安装时前后装错.
→
(a)拆前轴承外盖
(b)拆后轴承外盖
2021/3/9
授课：XXX
8
(2) 拆卸端盖前，应在机壳与端盖接缝处做好标记。 然后旋下固定端盖的螺丝。通常端盖上都有两个拆 卸螺孔，用从端盖上拆下的螺丝旋进拆卸螺孔，就 能将端盖逐步顶出来。

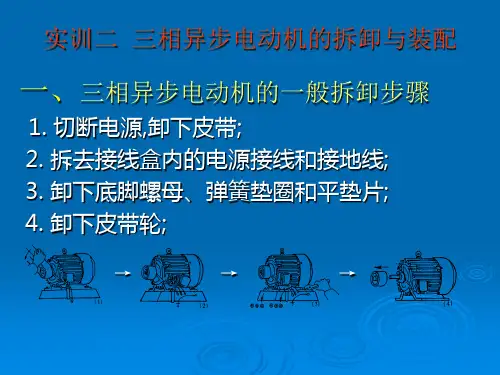

实训二 三相异步电动机的拆卸与装配
一、三相异步电动机的一般拆卸步骤
1. 切断电源,卸下皮带; 2. 拆去接线盒内的电源接线和接地线; 3. 卸下底脚螺母、弹簧垫圈和平垫片; 4. 卸下皮带轮;
→
→
→
2021/3/9
授课：XXX
1
5. 卸下前轴承外盖; 6. 卸下前端盖;
可用大小适宜的扁凿，插在端盖突出的耳朵处， 按端盖对角线依次向外撬，直至卸下前端盖。
→
2021/3/9
→
授课：XXX
→
11
注意事项: 在固定端盖螺丝时,不可一次将一边端盖拧紧,应将另一边
端盖装上后,两边同时拧紧。要随时转动转子,看其是否能灵活 转动,以免装配后电动机旋转困难。
(三) 风罩和风叶的拆卸步骤
1.选择适当的旋具，旋出风罩与机壳的固定螺丝，即可取 下风罩。
2. 将转轴尾部风叶上的定位螺丝或销子拧下，用小锤在风 叶四周轻轻地均匀敲打，风叶就可取下，如图所示。若是小型 电动机，则风叶通常不必拆下，可随转子一起抽出。
→
(a)拆风罩
2021/3/9
(b)拆风叶
授课：XXX
12
(四) 转子的拆装步骤
1. 转子的拆卸方法：
(1) 拆卸小型电动机的转子时，要一手握住转 子，把转子拉出一些,随后用另一只手托住 转子铁心渐渐往外移,如图所示。
(2) 要注意，不能碰伤定子绕组。
→
2021/3/9
授课：XXX
13
(2) 拆卸中型电动机的转子时，要一人抬住转轴的一 端，另一人抬住转轴的另一端，渐渐地把转子往外移, 如图所示。
用拉力器拆卸轴承
2021/3/9
授课：XXX
16
(2)用铜棒拆卸。轴承的内圈垫上铜棒，用手锤 敲打铜棒，把轴承敲出，如图所示。敲打时， 要在轴承内圈四周的相对两侧轮流均匀敲打， 不可偏敲一边，用力不要过猛。
用铜棒敲打拆卸滚动轴承
2021/3/9
授课：XXX
4
(5) 装上拉具,拉具有两脚和三脚,各脚之间的距离要调整好; (6) 拉具的丝杆顶端要对准电动机轴的中心,转动丝杆,使皮带轮
或联轴器慢慢地脱离转轴。 应注意的事项:
如果皮带轮或联轴器一时拉不下来,切忌硬卸,可在定位螺 丝孔内注入煤油,等待几小时以后再拉.若还拉不下来,可用喷 灯将皮带轮或联轴器四周加热,加热的温度不宜太高,要防止轴 变形。
7. 卸下风叶罩。 8. 卸下风叶。
→
2021/3/9
→
授课：XXX
→
2
9.卸下后轴承外盖。 10.卸下后端盖。 11.卸下转子
在抽出转子之前，应在转子下面和定子绕组端部之间垫 上厚纸板，以免抽出转子时碰伤铁心和绕组。
12.最后用拉具拆卸前后轴承及轴承内盖。
→
2021/3/9
→
授课：XXX
→
3
二.电动机主要部件的拆装方法
承的内盖也跟着转动,当转到轴承内外盖的螺丝孔一致时, 把螺丝顶入内盖的螺丝孔里,并旋紧; (3)把其余两个螺丝也装上,旋紧。
→
→
2021/3/9
授课：XXX
10
端盖的安装步骤：
(1)铲去端盖口的脏物； (2)铲去机壳口的脏物,再对准机壳上的螺丝
孔把端盖装上； (3)、(4)插上螺丝,按对角线一先一后把螺丝旋 紧,切不可有松有紧,以免损伤端盖。
→
2021/3/9
→
授课：XXX
支架或床块 绳子不要吊在铁心风道里
15
2. 转子的安装方法：
转子的安装是转子拆卸的逆过程。安装时，要对准定子 中心把转子小心地往里送。要注意，不能碰伤定子绕组。
(五) 轴承的拆装步骤
1.拆卸轴承的几种方法
(1)用拉具拆卸。应根据轴承的大小，选好适宜的拉力器， 夹住轴承，拉力器的脚爪应紧扣在轴承的内圈上，拉力器的 丝杆顶点要对准转子轴的中心，扳转丝杆要慢，用力要均。
