TD知识汇编(含格式)

  • 格式：doc
  • 大小：1.75 MB
  • 文档页数：22

TD知识汇编-许杰一、邻区规划的原则是什么？：市区700米（郊区1500m）范围内正对邻区需要添加；背向邻区添加原则是正对主服务小区打的第一层小区；避免同频同扰码组互配邻区；理论规划后我们需要优化邻区，根据测试现场情况以及无线环境进行合理的添加删除；邻区配置时邻区内尽量避免8个不同频点的邻区；二、单站验证小区数据核查应该注意那些？：本小区内不能出现主载频同频现象；临近小区不能出现同频同扰码组；本小区频点，功率，切换参数是否与规划结果相同（目前北京TD新开站的所有数据基本需要重新规划，都是用服的人随便配置的）；邻区是否冗余或未添加完整；功率配置是否正常，PCCPCH默认为33（宏站），小区最大发射功率为：37（3载波）、38（双载波）、41（单载波）；信道配置参数是否合理：SCCPCH与PCCPCH相同，配置在TS0的4、5、6码道与PCCPCH等同，默认为0。

PICH寻呼指示信道，PICH和PCCPCH共同占用TS0，该信道功率不能设置过大，导致功率分流，影响PCCPCH覆盖。

PICH 是和SCCPCH时分复用功率设置同SCCPCH，默认为0。

可用小区最小P-CCPCH RSCP：该参数为下行最小接入门限，是测量到的P-CCPCH RSCP（dBm）。

UE测量到的接收电平值，必须大于该值，为UE启动小区选择/重选的必要条件之一。

默认-103dBm；三、前台优化应该的注意点有哪些？：3．1、RSCP覆盖问题包括：下倾角、方位角是否合理；周围无线环境是否存在阻挡；是否存在导频污染，需要合理下压哪些小区，这些小区的调整是否影响其他路段的覆盖；天馈是否接反；PCCPCH功率设置是否合理；小区最大发射功率是否合理；3．2、C/I问题：1、是否存在同频干扰，同频干扰的频点修改需要注意：1小区10104&10080；2小区110112&10080；3小区10120&10096，配置HSDPA业务的小区主频点为10096不能做调整；频点的修改不能擅自将2小区的频点改为1小区或3小区的频点，基站密集的地方会影响很多基站；导频污染导致C/I差，合理调整小区方位角下倾角；小区硬件故障导致C/I差；系统内干扰；外部干扰（雷达、干扰器等）3．3、切换问题：切换的目标小区是否合理（包括邻区的配置、切换参数的设置）；切换是否及时（目前能修改的参数只有offset，调大容易切换到目标小区、调小了难切换到目标小区）；切换的问题处理方法：硬件故障导致切换异常；同频同扰码小区越区覆盖导致切换异常；越区孤岛切换问题；目标邻小区负荷过高(或部分传输通道故障)，导致切换失败；目标小区上行同步失败导致切换失败；源小区下行干扰严重导致切换失败；无线参数设置不合理导致切换不及时；3．4、掉话问题：切换不及时导致掉话；切换失败导致掉话；同频小区干扰导致掉话；扰码相关性问题导致掉话；基站故障导致掉话；上行干扰导致掉话（查看LMT统计得到POS6~15位置上的UpPTS功率大于-95dBm；TS1，TS2，TS3的ISCP小于-105dBm）测试时从软件上看手机发射功率是否持续较大，TD手机最大发射功率24dBm）；RSCP快衰落导致掉话；3．5、起呼问题：同频小区干扰导致；扰码相关性问题导致；基站故障导致；手机问题导致（包括用户误操作）；上行干扰导致（修改UPshifting或更换频点）；以上问题除了RSCP、C/I都可以通过后台跟踪信令协助处理；四、基站勘测需要收集的参数：基站所在门牌号码，上站联系人上站方式；小区方位角；小区下倾角；各小区天线信号；基站天面类型：楼顶塔、楼顶三脚架、三角负重、抱杆等、是否与其他基站共天面；周围无线环境（是否存在阻挡，是否存在镜面反射）；各个方位的照片收集并做好各个方向上的照片备注；经纬度可以不收集（智能天线）；各小区到机柜的馈线长度等。

五、投诉处理：首先收集用户信息，定位具体投诉位置，了解周围基站运营状态；联系用户（态度要诚恳端正）是否方便现场测试解决问题；到底现场后了解问题点的无线环境，进行问题测试，收集现场参数主要是RSCP覆盖、C/I；测试后进行数据分析，定位问题，处理各种问题参照第三条：《前台优化应该的注意点有哪些？》；能够现场解决的需要及时修改相关参数，进行处理前后测试对比，并做好参数调整记录、不能解决的需要做好问题备份，并给用户合理的解释；现场投诉处理结束后及时反馈参数修改记录以及完成投诉处理报告；注：不能因为一个用户问题修改系统参数导致主要路段或者其他用户的网络使用；六、（后台人员要求）问题小区处理流程：根据每天的指标统计筛选问题小区；结合前台查看问题小区是否存在主要道路上的业务问题，如果存在问题可以直接在前台解决；如果不能通过前台复现的问题现象，可以通过问题小区出现的时间段提取当天的基站状态表、CT文件等。

一、掉话问题主要查看RNC IuReleaseRquest信令，找出掉话原因值；然后向上找出掉话前是否存在其他事件（如切换，如果是切换引起的失败就根据切换流程来分析），如果没有其他事件查看Measurement Report或Measurement control查找掉话前的服务小区RSCP 等信息；对掉话次数集中在某个用户的，需要查看UE ID来记录用户号码，以便回访客户，尽量做到现场测试，定位问题。

二、切换问题：首先查看问题小区是否存在硬件故障；前台测试是否存在该小区的切换问题，如果可以及时复现就前台解决；如果前台暂时无法复现查询物理信道重配置失败信令的原因值，然后向上查找切换失败前的Measurement Report或Measurement control从中查找2a事件的邻区表：从中可以看出切换是各邻区以及本服务小区的频点、RSCP、扰码，通过这些信息可以排除同频同扰码组小区；对于单个用户切换失败的可以查找UE ID并回访用户，现场复现测试解决；对于跨RNC切换主要查看包含Relocation Request的信令，跨RNC 切换主要失败主要信令是无线承载重配置失败（Radio Bearer Recongration），具体步骤与RNC内切换一致；七、（后台人员要求）KPI指标：（掉话、无线接通率、硬切换定义）目前现网KPI主要关注的指标有哪些？答8个以上。

RRC连接建立成功率（业务相关）；RAB建立成功率；无线接通率；掉话率；覆盖率(KPI)；话务量；同频硬切换成功率；异频硬切换成功率；同频接力切换成功率；异频接力切换成功率；话务掉话比；PDP上下文激活成功率等；无线接通率是如何定义的？无线接通率＝RAB建立成功率×RRC连接建立成功率（业务相关）×100%掉话率是如何定义的？掉话率=(RNC请求释放的电路域掉话的RAB数目+RNC请求释放的分组域掉线的RAB数目) / （电路域RAB指派建立成功的RAB数目+分组域RAB指派建立成功的RAB数目）*100%RNC内同频硬切换（可选）：同频硬切换成功率（小区切换出）＝同频硬切换切出成功次数/同频硬切换切出尝试次数（本小区）同频硬切换成功率（小区切换入）＝同频硬切换切入成功次数（本小区）/同频硬切换切入尝试次数RNC内异频硬切换：异频硬切换成功率（小区切换出）＝异频硬切换切出成功次数/异频硬切换切出尝试次数（本小区）异频硬切换成功率（小区切换入）＝异频硬切换切入成功次数（本小区）/异频硬切换切入尝试次数八、完整起呼流程（含信令请求发送对象）：RRC建立；直传（不重要）；加密（不重要）；RAB建立；切换流程：UE上报测量报告；RNC判决；RNC终止UE测量；资源重配置；RNC 重新打开测量；可以针对起呼以及切换问几条信令流程。

如：1、RRC connect request 是UE向___?___发起的请求（RNC）2、RAB 建立是谁发起的？（CN）3、系统发起RRC建立的主要原因？位置区更新；被叫发起的RRC建立请求；呼叫请求前发起的；关机前发起的deteach。

4、寻呼消息Paging，分为哪几种？Paging1、Paging2。

5、寻呼消息Paging1与Paging2的区别？paging1为网络侧查询到被寻呼手机空闲；Paging2为网络侧查询到被寻呼手机处于业务状态。

6、SIB1携带哪些信息。

SIB1主要携带本小区各时钟值；九、重选以及切换的算法：重选：小区重选中，有两个标准：H标准（全网未开）和R标准。

其中H标准是适用于HCS情况下，而R标准适用于没有HCS情况。

对应SIB3/4中的“TDD- Qhyst1s”。

具体如下：Rs = Qmeas,s +Qhyst1sRn = Qmeans,n – Qoffsets,nQmeas,s 服务小区接收信号质量测量值，即PCCPCH 的RSCPQmeas,n 邻小区接收信号质量测量值，即PCCPCH 的RSCPQhyst1s 小区重选迟滞1。

Qoffsets,n 两个小区接收信号质量所要求的差值，即小区个体偏移。

小区重选的判断准则：如果连续测得的Rn 和Rs 能够在监测时间内都保持Rn>Rs ，则需要重选。

服务小区的重选迟滞2目前适用于FDD ，而在TDD 系统中仅适用服务小区的重选迟滞1。

切换：TDD 协议规定满足切换的条件公式为：()()Hysteresis Offset PCCPCH Offset PCCPCH ≥+-+1122其中PCCPCH 1和PCCPCH 2分别表示UE 收到服务小区和邻小区的PCCPCH 的RSCP 值。

目前针对Cell1 Cell2的邻接关系设置的个体偏移Offset 是加在邻小区上的，主服务小区的Offset 为0，即()21PCCPCH Offset PCCPCH Hysteresis +-≥若Offset 为正值，相当于减少了切换迟滞，使切换触发变得更容易，UE 将更容易切入邻小区；若Offset 为负值，相当于增强了切换迟滞，使切换触发变难，UE 将难切出服务小十、结构体系10.1 UMTS 体系结构UMTS Terrestrial Radio Access Network ：陆地无线接入网 （实现所有和无线相关的功能，包括实现无线网络覆盖，为UE 接入CN 提供链路）Core Network ：核心网络 （提供CS 交换、PS 交换、网络互连等功能）UE （User Equipment ）：用户设备（直接向用户提供通信交互界面和各类业务）10.2 UTRAN体系结构（UE是用户设备上图没有画出）在RNC后台跟踪到的信令主要包括Uu口的RRC信令、Iu口的RANAP信令和Iub口的NBAP 信令，而在终端路侧设备处跟踪到的信令只包含Uu口信令。

合集下载

TD重要知识点(基础)

TD重要知识点(基础)

TD重要知识点—基础一、基本概念1、UTRAN系统结构这些接口是网优必须记住的，Uu和Iu接口是开放的，Iub和Iur一般不开放。

2、工作频段A频段：2010-2025MHz（目前主用，共9个频点，室内一般用3个）F频段：1880-1920MHz（热点区域使用）9404 9412 94203、3G技术比较4、TD技术优势频谱利用率高，易于使用非对称频段, 无需具有特定双工间隔的成对频段 适合传输上下行不对称的数据业务上行和下行使用相同频率载频，有利于智能天线技术的实现5、帧结构DwPTS：下行导频时隙，结构如下：用于下行同步和小区初搜SYNC-DL码共有32种，用于区分相邻小区，不扩频、不加扰。

UpPTS：上行导频时隙，结构如下：用于上行初始同步和随机接入，以及切换时邻小区测量SYNC-UL码共有256种，分为32个码组（每组8个SYNC-UL码），对应32个SYNC-DL 码，不扩频、不加扰。

GP：保护时隙，结构如下：用于下行到上行转换的保护⏹在小区搜索时，确保DwPTS可靠接收，防止干扰UL工作⏹在随机接入时，确保UpPTS提前发射，防止干扰DL工作GP决定了TD系统基站最大覆盖距离＝（96chip/1.28Mcps×光速）/ 2＝11.25公里TS0～TS6：常规时隙，结构如下：Midamble码：中间码，又称训练序列，主要作用为：⏹测量：信号强度和信号质量（BER），用于功率控制、切换等算法⏹上行同步保持：Midamble码的时延做为同步偏移调整的依据⏹信道估计：利用Midamble码接收信号，评估无线传播过程中的多址干扰（MAI）和多径干扰（ISI）情况，评估结果用于联合检测物理层控制信息：物理层过程（如小区搜索、随机接入、功率控制、上行同步调整等）的控制信号6、TD系统中的码表7、物理信道的分类与功能主公共控制物理信道P-CCPCH：承载传输信道BCH，用于发送系统消息(System Information)扩频因子SF＝16；固定配置在TS0的前两个码道：Cch 16, 0和Cch 16, 1路测RSCP（手机接收电平）的测量信道寻呼指示信道PICH：用于发送寻呼指示(Page Indicator)扩频因子SF＝16，一般配置在TS0寻呼指示(PI) 的长度LPI＝2，4或8 ，以一个无线帧为周期。

TD常用知识汇聚

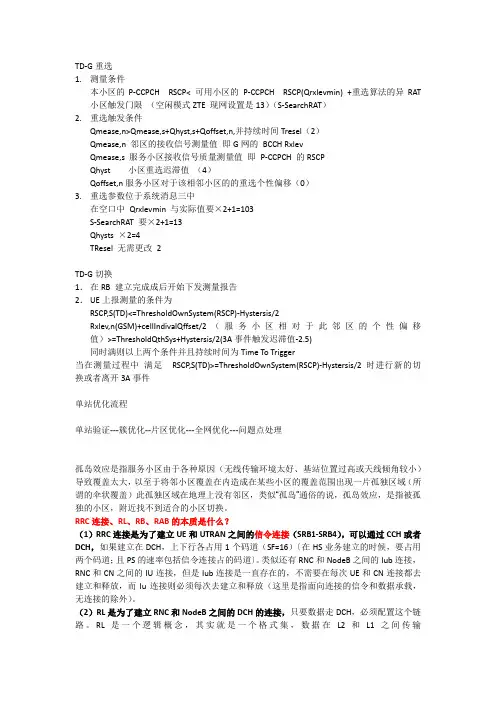

TD常用知识汇聚
