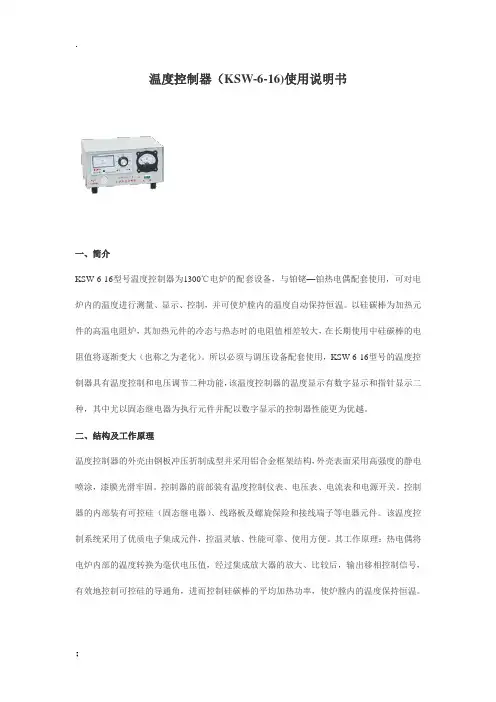

温度控制器（KSW-6-16)使用说明书一、简介KSW-6-16型号温度控制器为1300℃电炉的配套设备，与铂铑—铂热电偶配套使用，可对电炉内的温度进行测量、显示、控制，并可使炉膛内的温度自动保持恒温。

以硅碳棒为加热元件的高温电阻炉，其加热元件的冷态与热态时的电阻值相差较大，在长期使用中硅碳棒的电阻值将逐渐变大（也称之为老化）。

所以必须与调压设备配套使用，KSW-6-16型号的温度控制器具有温度控制和电压调节二种功能，该温度控制器的温度显示有数字显示和指针显示二种，其中尤以固态继电器为执行元件并配以数字显示的控制器性能更为优越。

二、结构及工作原理温度控制器的外壳由钢板冲压折制成型并采用铝合金框架结构，外壳表面采用高强度的静电喷涂，漆膜光滑牢固。

控制器的前部装有温度控制仪表、电压表、电流表和电源开关。

控制器的内部装有可控硅（固态继电器）、线路板及螺旋保险和接线端子等电器元件。

该温度控制系统采用了优质电子集成元件，控温灵敏、性能可靠、使用方便。

其工作原理：热电偶将电炉内部的温度转换为毫伏电压值，经过集成放大器的放大、比较后，输出移相控制信号，有效地控制可控硅的导通角，进而控制硅碳棒的平均加热功率，使炉膛内的温度保持恒温。

三、设备的安装及使用3.1 设备安装前应将电炉温度控制器放在平整的工作台上，先进行外观的检查：外观应无破损，仪表外观应完好，电源开关完好，使用说明书、合格证齐全。

安装使用前应仔细阅读产品使用说明书并按其要求进行安装与操作。

3.2 指针式温度控制仪表的设定与使用:指针式温度控制仪表应先观察仪表指针是否指在零位，如不在零位，可左右轻微地调节仪表的机械调零螺钉，使之对正即可。

根据不同的工作温度，将设定温度旋钮上的白色标记指到相应的温度上。

红灯亮表示停止加热，绿灯亮表示加热，红绿灯交替亮灭表示进入时间比例加热段或恒温段。

该仪表最高控制温度为1600℃。

3.3 数字式温度控制仪表设定与使用：数字式温度控制仪表不需要调零，将测量/设定开关拨到设定位置后，旋转设定旋钮，温控仪表显示的数字即设定的工作温度。

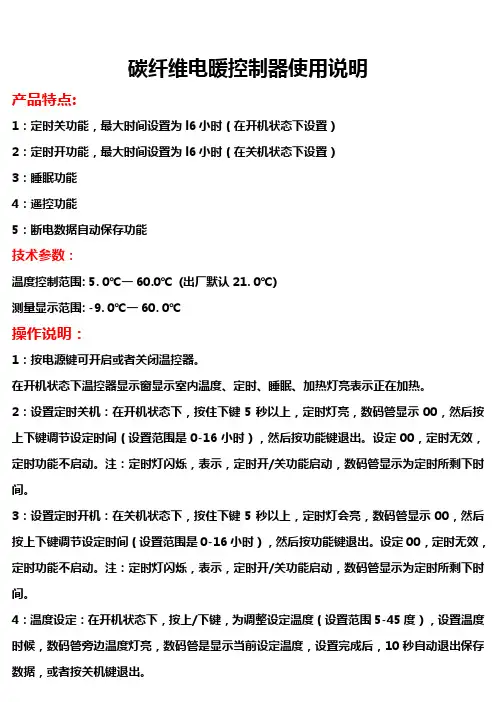

碳纤维电暖控制器使用说明产品特点:1：定时关功能，最大时间设置为l6小时（在开机状态下设置）2：定时开功能，最大时间设置为l6小时（在关机状态下设置）3：睡眠功能4：遥控功能5：断电数据自动保存功能技术参数：温度控制范围: 5. 0℃一60.0℃(出厂默认21. 0℃)测量显示范围: -9. 0℃一60. 0℃操作说明：1：按电源键可开启或者关闭温控器。

在开机状态下温控器显示窗显示室内温度、定时、睡眠、加热灯亮表示正在加热。

2：设置定时关机：在开机状态下，按住下键5秒以上，定时灯亮，数码管显示00，然后按上下键调节设定时间（设置范围是0-16小时），然后按功能键退出。

设定00，定时无效，定时功能不启动。

注：定时灯闪烁，表示，定时开/关功能启动，数码管显示为定时所剩下时间。

3：设置定时开机：在关机状态下，按住下键5秒以上，定时灯会亮，数码管显示00，然后按上下键调节设定时间（设置范围是0-16小时），然后按功能键退出。

设定00，定时无效，定时功能不启动。

注：定时灯闪烁，表示，定时开/关功能启动，数码管显示为定时所剩下时间。

4：温度设定：在开机状态下，按上/下键，为调整设定温度（设置范围5-45度），设置温度时候，数码管旁边温度灯亮，数码管是显示当前设定温度，设置完成后，10秒自动退出保存数据，或者按关机键退出。

5：温度校准设置：比如：测量的温度低于或者高于实际环境温度的时候，使用此功能进行温度校准。

设置方法：在关机状态下，按功能键5秒以上，出现00，然后按上/下键设置校准数字（比如测量的温度比实际环境温度偏高3度就设置-3，比如测量的温度比实际环境温度偏低3度就设置3）。

6：回差设定：回差意思是，启动加热温度与停止温度之间的一个差距。

比如20度停止加热，温度下降到17度再启动加热，这个回差就是3度，根据自己实际情况设定。

设定方法：在在关机状态下，按功能键5秒以上，出现温度校准数字，然后再按一次功能键，进入回差设置页面，然后上/下键设置回差参数，设置完成后，10秒自动退出保存数据，或者按关机键退出。

智科电子智能温度控制器使用说明书型号：TK40版本号：V 1.12010.4.6中国.四川德阳智科电子有限公司目录概述设备技术参数操作键说明控制过程说明菜单数码管显示定义维修和保养德阳智科电子一、概述智能温度控制器是为了解决单个风幕机独立工作而开发设计的控制器，是保证集成式加热器能在-35℃—60℃的低温环境下，能安全可靠运行而设计的一个重要附助控制设备。

该控制器最大的优点在于，风幕机的启停温度可以通过人工进行设置，独特的全开放式用户自设定界面,双线联机使用具备各自独立启动，在上电的瞬间，同时联机的几台控制器将通过“抢答”的形式来逐个启动控制器，这是本控制器改进后的亮点。

用户在使用TK40温度智能控制器时请仔细阅读本说明书及集成式加热器系统说明书，并严格按照说明书要求进行操作、检查、安装和维护。

二、设备技术参数1、ZK40温度智能控制器电源：12V 50HZ2、测量范围：-60℃—150℃3、测量精度：±1字4、分辨率：0.1字5、显示方式：测量值显示发光二极管工作状态显示6、使用环境：环境温度：-40℃—80℃工作温度：-35℃—60℃相对湿度：≤85RH7、结构：标准卡入式8、重量：250g三、操作键说明31、温度显示数码管在正常情况下，该4位数码管显示实际检测到的温度数值，此时对应的菜单代码为L002、菜单显示数码管在正常情况下，该3位数码管显示L00，代表意思是：上面4位数码管显示的是温度（以数值形式显示）或则显示“Erro”（故障）3、返回按键（BACK）：在参数设后，按下该键，3位菜单数码管将返回到正常状态“L00”；当4位数码管显示“Erro”时，在排除外部所有电气故障时，按下该键将一键清除内部故障锁存，控制器进入正常工作模式。

4、向上按键（UP）：在设定参数值时，该键用来增加数值；在进行菜单翻页时，该键用来上翻。

德阳智科电子5、向下按键（DOWN）：在设定参数时，该键用来减少数值；在进行菜单翻页时，该键用来下翻。

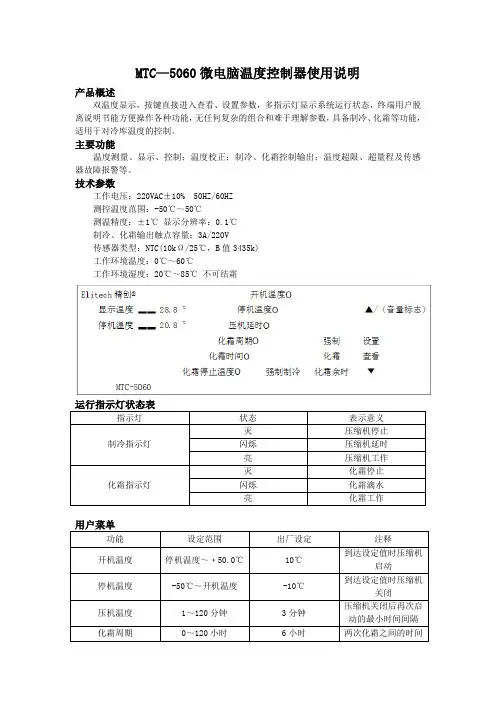

MTC — 5060微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数， 多指示灯显示系统运行状态， 终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数， 具备制冷、化霜等功能, 适用于对冷库温度的控制。

主要功能温度测量、显示、控制；温度校正；制冷、化霜控制输出；温度超限、超量程及传感 器故障报警等。

技术参数工作电压：220VAC ± 10% 50HZ/60HZ测控温度范围：-50C 〜50 C 测温精度：土 1C 显示分辨率：0.1 C 制冷、化霜输出触点容量：3A/220V传感器类型： 工作环境温度: 工作环境湿度: NTC(10k Q /25 C, B 值 3435k) 0C 〜60C20 C 〜85 C 不可结霜Elitech 精创 £开机温度0显示渥燮■ … 2氐 8停杜注更0▲ 5音虽麻志）… 20. 8 :.呂杠廷时0件霍査或0疇制比霉讨闾0宜盲比霜止逞曳孫制制冷化霉余时▼运行指示灯状态表用户菜单系统菜单9 菜单操作9.1用户菜单设置：在运行状态下，按住设置/查看”键持续5秒以上至显示温度”显示窗显示“SET时，则表明进入用户菜单设置，开机温度”指示灯亮，以后每按下并立即松开设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。

进入用户菜单后，按“▲（音量标志）”或“▼键可修改停机温度”显示窗里德设定参数。

9.2系统菜单设置：921在运行状态下，同时按住设置/查看”与“▼键持续5秒以上至显示温度”显示窗显示“F1时，则表明进入系统菜单设置，以后每按下并立即松开设置/查看”键一次，则进入下一项参数设置（可循环操作）。

进入系统菜单后，按“▲（音量标志）或“▼键可修改停机温度”显示窗里的设定参数。

参数指示灯全灭。

9.2.2在参数设置状态下按住设置/查看”键持续3秒以上或30秒内无按键动作，则退岀参数设置状态。

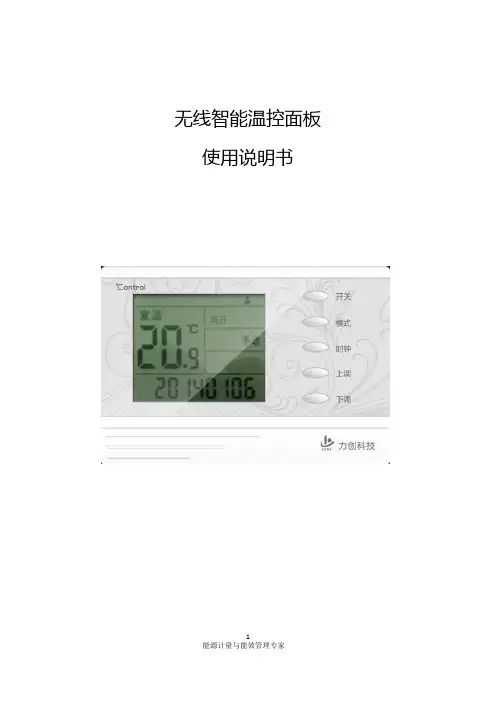

无线智能温控面板使用说明书目录1概述 (1)2产品技术参数 (1)3产品基本功能 (1)4显示说明 (2)4.1手动模式 (2)4.2编程模式 (3)4.3时钟显示和温湿度显示 (4)5模式说明 (6)5.1手动模式 (6)5.2编程模式 (6)6按键功能 (7)7面板选型 (8)8注意事项 (9)1概述LCW9200BWZ-DC3.0V智能温控面板是山东力创科技有限公司针对我国供水采暖系统自主开发、设计的一款无线智能温控面板。

通过温控面板内部高精度传感器，检测室温、湿度，并根据用户所设定的温度自动控制阀门状态，通过流量的调节来完成对室温的调节，从而从根本上解决了普通温控器通过频繁完全开启、关闭温控阀来调节温度造成温控阀（电机）使用寿命短的缺陷。

本温控面板具有手动控制、时段编程控制两种工作模式，实现智能调节，操作简单，方便用户使用。

2产品技术参数电源自身功耗小于30uA供电电压DC3.0V5号电池两节温、湿度特性温度测量范围-5℃～50℃控温范围5℃～35℃温度测量误差±1℃湿度测量范围20%～90%湿度测量误差测湿误差：±7%外形尺寸125mm×84mm×23mm(长×宽×厚）3产品基本功能✧日期/时钟实时显示及设定；✧室温测量及显示，显示分辨率：0.1℃；✧湿度测量及显示，显示分辨率：1%RH;✧手动、时段编程控制可选择、可设定；✧防冻功能，防冻温度及开启状态可设定。

当室温低于防冻设定温度后，阀门开启自动供暖，以防止室内结冰或冻坏管道；✧防锈功能；✧按键锁功能；✧电池可更换；4显示说明温控面板有两种工作模式：手动模式和编程模式。

4.1手动模式在手动模式下，有三种调控状态：阀开、阀关、设定温度调控。

（1）长按“电源”键3秒开机。

温控面板初次上电时为手动模式下设定温度调控状态。

如下图所示。

（2）短按“电源”键，温控面板进入手动模式下阀开状态，如下图所示。

MTC—5060微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库温度的控制。

主要功能温度测量、显示、控制；温度校正；制冷、化霜控制输出；温度超限、超量程及传感器故障报警等。

技术参数工作电压：220VAC±10% 50HZ/60HZ测控温度范围：-50℃～50℃测温精度：±1℃显示分辨率：0.1℃制冷、化霜输出触点容量：3A/220V传感器类型：NTC(10kΩ/25℃，B值3435k)工作环境温度：0℃～60℃工作环境湿度：20℃～85℃不可结霜9 菜单操作9.1 用户菜单设置：在运行状态下，按住“设置/查看”键持续5秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。

进入用户菜单后，按“▲/（音量标志）”或“▼”键可修改“停机温度”显示窗里德设定参数。

9.2 系统菜单设置：9.2.1 在运行状态下，同时按住“设置/查看”与“▼”键持续5秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作）。

进入系统菜单后，按“▲/（音量标志）或“▼”键可修改“停机温度”显示窗里的设定参数。

参数指示灯全灭。

9.2.2 在参数设置状态下按住“设置/查看”键持续3秒以上或30秒内无按键动作，则退出参数设置状态。

9.3 用户菜单查看：在运行状态下，按住“设置/查看”键持续3秒至“开机温度”指示灯亮时，每按下并立即松开“设置/查看”键一次，将查看下一项参数（可循环操作），相应的参数指示灯亮。

在参数查看状态下，无修改所设定的参数。

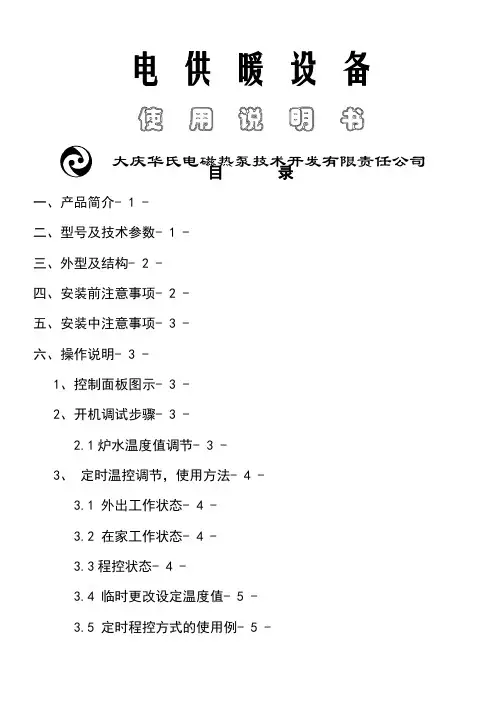

电供暖设备使用说明书大庆华氏电磁热泵技术开发有限责任公司目录一、产品简介- 1 -二、型号及技术参数- 1 -三、外型及结构- 2 -四、安装前注意事项- 2 -五、安装中注意事项- 3 -六、操作说明- 3 -1、控制面板图示- 3 -2、开机调试步骤- 3 -2.1炉水温度值调节- 3 -3、定时温控调节，使用方法- 4 -3.1 外出工作状态- 4 -3.2 在家工作状态- 4 -3.3程控状态- 4 -3.4 临时更改设定温度值- 5 -3.5 定时程控方式的使用例- 5 -3.6 设置说明- 5 -七、接线图- 6 -八、注意事项- 6 -使用前请详细阅读说明书一、产品简介本公司研制的电供暖设备具有无噪声、无污染物排放、运行安全、可靠以及温度可自由控制、采暖时间、采暖费用可自由掌握。

本产品可用于住宅、别墅等分户采暖及机关、学校、医院等单位的集中供暖。

可与各种热水散热器、热水热风幕、风机盘管及地热水管式供暖系统连接。

二、型号及技术参数三、外型及结构型号：4~18KW型号：30~36KW型号：38~50KW型号：60~108KW四、安装前注意事项确认电源（220V或AC380V三相四线），根据下表每相导线线径与炉本身功率匹配，确认标准铜线。

4~24KW型号产品的安装示意图30~108KW型号产品的安装示意图五、安装中注意事项1、供暖设备要水平稳固放置，必须设置膨胀水箱。

膨胀水箱必须与大气相通，膨胀水箱与炉连接之间不允许设置阀门，始终保证炉水与大气相通。

2、请安装在不会受潮的干燥地方，3、连接电源时接线牢固不易脱落，零线，火线不得接错，4、如系统内水中有杂质应设置过滤器。

5、必须设置接地线，6、安装设备应留有充分的可供维修的空间，左、右、前面距离墙面等不小于1米。

(60～108KW)六、操作说明1、控制面板图示2、开机调试步骤（开机前必须将供暖系统注满水并排除系统中的所有空气）2.1炉水温度值调节1）在接通电源前将3右显示窗有数字显示（炉水温度值）。

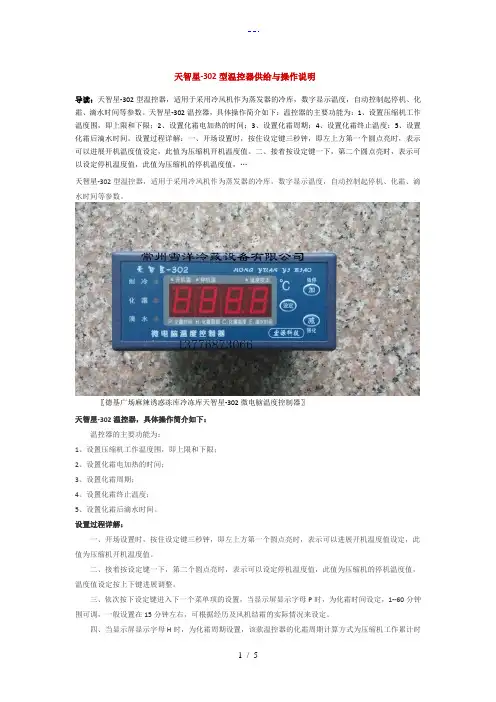

天智星-302型温控器供给与操作说明导读：天智星-302型温控器，适用于采用冷风机作为蒸发器的冷库，数字显示温度，自动控制起停机、化霜、滴水时间等参数。

天智星-302温控器，具体操作简介如下：温控器的主要功能为：1、设置压缩机工作温度围，即上限和下限；2、设置化霜电加热的时间；3、设置化霜周期；4、设置化霜终止温度；5、设置化霜后滴水时间。

设置过程详解：一、开场设置时，按住设定键三秒钟，即左上方第一个圆点亮时，表示可以进展开机温度值设定，此值为压缩机开机温度值。

二、接着按设定键一下，第二个圆点亮时，表示可以设定停机温度值，此值为压缩机的停机温度值，…天智星-302型温控器，适用于采用冷风机作为蒸发器的冷库，数字显示温度，自动控制起停机、化霜、滴水时间等参数。

〖德基广场麻辣诱惑冻库冷冻库天智星-302微电脑温度控制器〗天智星-302温控器，具体操作简介如下：温控器的主要功能为：1、设置压缩机工作温度围，即上限和下限；2、设置化霜电加热的时间；3、设置化霜周期；4、设置化霜终止温度；5、设置化霜后滴水时间。

设置过程详解：一、开场设置时，按住设定键三秒钟，即左上方第一个圆点亮时，表示可以进展开机温度值设定，此值为压缩机开机温度值。

二、接着按设定键一下，第二个圆点亮时，表示可以设定停机温度值，此值为压缩机的停机温度值，温度值设定按上下键进展调整。

三、依次按下设定键进入下一个菜单项的设置，当显示屏显示字母P时，为化霜时间设定，1--60分钟围可调，一般设置在15分钟左右，可根据经历及风机结霜的实际情况来设定。

四、当显示屏显示字母H时，为化霜周期设置，该款温控器的化霜周期计算方式为压缩机工作累计时间，在0--12小时围可调，一般设定6小时，化霜一次，也可根据风机除霜情况调整。

当设置时间为00时，表示停顿自动化霜。

五、当显示屏显示字母C时，为化霜终止温度，当风机蒸发器铜管翅片周边的温度超过该设定值时，停顿电加热除霜，以防止加热器出现故障和作为一种平安防护措施。

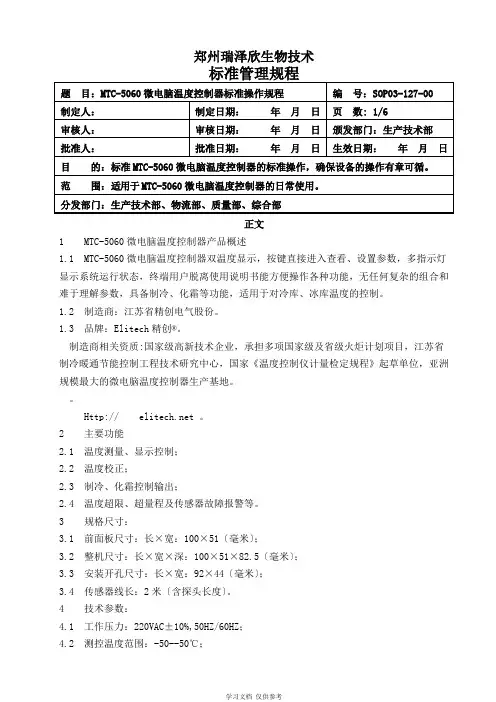

郑州瑞泽欣生物技术正文1 MTC-5060微电脑温度控制器产品概述1.1 MTC-5060微电脑温度控制器双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离使用说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库、冰库温度的控制。

1.2 制造商：江苏省精创电气股份。

1.3 品牌：Elitech精创®。

制造商相关资质:国家级高新技术企业，承担多项国家级及省级火炬计划项目，江苏省制冷暖通节能控制工程技术研究中心，国家《温度控制仪计量检定规程》起草单位，亚洲规模最大的微电脑温度控制器生产基地。

Http:// 。

2 主要功能2.1 温度测量、显示控制；2.2 温度校正；2.3 制冷、化霜控制输出；2.4 温度超限、超量程及传感器故障报警等。

3 规格尺寸：3.1 前面板尺寸：长×宽：100×51〔毫米〕；3.2 整机尺寸：长×宽×深：100×51×82.5〔毫米〕；3.3 安装开孔尺寸：长×宽：92×44〔毫米〕；3.4 传感器线长：2米〔含探头长度〕。

4 技术参数：4.1 工作压力：220VAC±10%,50HZ/60HZ；4.2 测控温度范围：-50--50℃；4.3 测温精度：±1℃℃；4.4 制冷、化霜输出触点容量：3A/220VAC；4.5 传感器类型：NTC(10KΩ/25℃；B值3435K) 4.6 工作环境温度：0℃--60℃；4.7 工作环境湿度：20%----80%，不可结霜。

5 面板示意图：详见MTC-5060微电脑温度控制器使用说明书。

8 系统菜单9 菜单操作9.1 用户菜单设置：在运行状态下，按住“设置/查看”键持续5秒以上至“显示温度”显示窗显示“SET”时，则说明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置〔可循环操作〕，相应的参数指示灯亮。

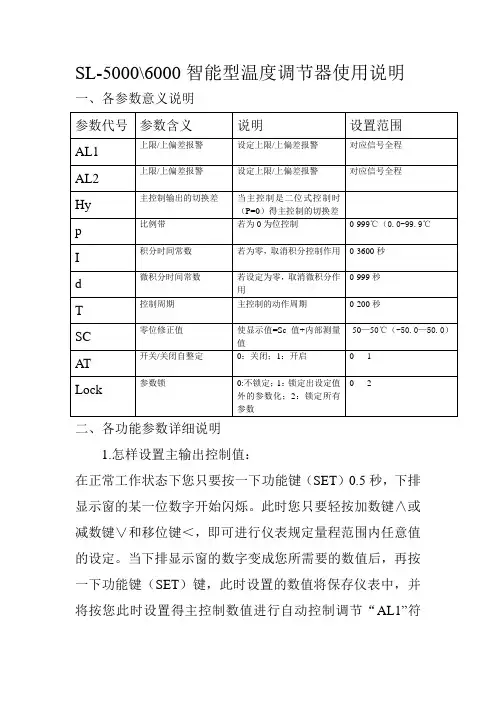

SL-5000\6000智能型温度调节器使用说明一、各参数意义说明二、各功能参数详细说明1.怎样设置主输出控制值：在正常工作状态下您只要按一下功能键（SET）0.5秒，下排显示窗的某一位数字开始闪烁。

此时您只要轻按加数键∧或减数键∨和移位键＜，即可进行仪表规定量程范围内任意值的设定。

当下排显示窗的数字变成您所需要的数值后，再按一下功能键（SET）键，此时设置的数值将保存仪表中，并将按您此时设置得主控制数值进行自动控制调节“AL1”符号，下显示窗显示为上限或上偏差报警值。

您可用∧或∨和＜来改变AL1或AL2的下显示窗的报警值。

2.怎样设置仪表为二位式并正确设置HY回差值：首先将仪表进入到参数功能，选择参数P，将P设置为0时，仪表按二位式控制。

在位式控制中，必须有一个合适的回差值HY(又称开关差或不灵敏区)。

回差过小将导致交流接触器动作频繁而降低寿命。

回差过大将导致被控值的波动变大，在此场合（如空调室温度控制），可利用回差值的设置，使被控值稳定在范围内。

在一般情况下，回差值的设定为全量程的0.3%为合适。

回差值在设定得上下平均分配，即回差之中值等于主回路的设定值。

3.怎样选定PID参数：P：比例带设定。

当温度有规律波动（系统震荡）时，应增大P值，当温度无规律飘动时，应减少P值。

对过超调大的系统应适当加大P值的设定。

反之减少。

I:积分时间设定。

积分时间的增加有助于减小系统的超温，但过大的积分时间将导致对干扰的过分敏感。

D:微分时间。

微分时间的增加有助于减小系统的超温，但过大的微分时间将导致对干扰的过分敏感。

T：控制周期。

当系统的升降温速率比较快时，应减小T。

一般来说，T越小，系统控温越好，但过小的T将影响继电器寿命。

一般来说P为30，I为180，D为30,对继电器来说T为20几秒左右，对固态输出T为2秒左右，对模拟量输出T为0.5秒左右。

4.怎样修正传感器引起的误差：您只要根据仪表的设定程序，在参数设定程序中，当上排显示窗口出现“SC”符号时，即可按∧或∨和＜来修正下排窗口的数值，完成后，按一下“SET”键即可（仪表出厂时为0）5.怎样使用自整定功能：PID参数的合适与否，关系到实际的控温效果，对于普通用户来说手动试凑PID参数是件十分繁琐的事情。

附（一）温控仪表操作说明（适于ＣＳＹ－200Ｂ型）1、功能的调出顺序上排显示INP ，下排显示分度号（E 或Ｋ），表示输入类型。

经过4秒钟后，上排显示400，下排显示0，表示测量范围。

再经过4SP。

按▲或▼键，使下排显示4秒钟以上，上排显示控制参数的提示符()，按▲或▼键，使下排显示为所需要的值。

继4秒钟以上，回到标准模式。

（无键按下１分钟后自动返回到标准模式）0000则说明热电偶接反，上边出现0000则说明热电偶开路或温度超过测量范围。

20秒后A T 类闪烁，仪表开始自整定，温度经过一到二次波动后自整定结束，A T 灯灭。

仪表将以新的控制参数进行控制，并永远保存。

3、面板布置说明]附(二)温控仪表操作说明(适用于CSY-2000C 型)1、通电前检查接线正确无误，感温元件与仪表分度号一致，仪表通电5S内显示窗先显示PV窗输出代码、SV窗同输出代码,后显示PV窗量程上限、SV 量程下限,随后即进入工作状态,按SET键0.5秒SV显示窗闪烁,此时可改变设定值,再按SET键0.5秒确认,如需修改其它参数,必须按住SET键大于3秒,即进入B菜单,可按要求逐一修改内容(见操作流程表),修改完毕再按SET键0.5秒若干下, 退出B菜单,如15秒内无键按下(该窗内新设置的数据无效)自动进入新的工作状态.2、在输入信号大于量程上限时,在输入信号小于量程下限时,。

3、当温度控制效果不够理想时,可以人工或自整定来改变PID参数。

操作方法如下：①人工修正：将仪表进入菜单至Ｐ窗，再用◄▲▼键来修正P值，再按SET键0.5S进入窗，I、D、T的修正方法同上，然后再按SET键0.5S若干下返回正常工作状态，即开始新的PID参数。

②自整定修正：将仪表进入B菜A TU窗后选择(1)(选0时为不自整定)，选好按SET键确认后仪表即进入自整定状态，同时A T灯亮，待自整定完成A T灯闪时再按SET键2秒确认后即按新的自整定PID参数工作。

温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。

二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。

三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。

四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。

当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。

4.2 湿度控制：当被测环境湿度超过设定湿度上限时。

如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。

当被测环境湿度超过设定湿度上限时。

如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。

温控器产品说明书深圳市威尔海电子有限公司电话：0755-2953 9385 传真：0755-2953 9395技术支持：田工①安装尺寸：○2连接方法：输出插座电源输入探头插孔指示灯状态说明：WORKING指示灯为工作指示灯，闪烁表示制冷或制热延时，长亮表示制冷或制热工作。

SET指示灯为设置指示灯，长亮表示在设置状态。

开启或关闭温控器：温控器通电后默认是开机状态。

在关机状态下按"POWER"键一次可开启温控器，在开机状态下，按住"POWER"键3秒以上，可关闭温控器。

◆设定控制温度：在待机状态下按"SET"键一次进入控制温度设置,按"UP"或"DOWN"键调整,按住"UP"或"DOWN"键三秒不放进入快速调整模式.再按"SET"键一次回到待机状态.※启动和关闭定时：在待机状态下按"POWER"键一次，启动定时输出，再按"POWER"键一次可关闭定时输出，屏幕交替显示OFF和当前温度。

设置控制参数：按住"SET"键三秒不放进入控制参数设置,按"UP"或"DOWN"键选择要调整的菜单,再按"SET"键一次进入相应的控制参数设置状态,按"UP"或"DOWN"键调整需要修改的控制参数,调整好后按"POWER"键退出,或系统延时5秒退出菜单代码说明：菜单代码详细说明 解释 单位 HC 制热/制冷 温控器工作模式设置 H=制热,C=制冷D 回差 开机和停机之间的温度差℃LS 设置下限 控制温度可设定的最小值℃HS 设置上限 控制温度可设定的最大值℃CA 温度较正 ℃PT 延时启动 最小开停机时间间隔 分钟AH 超高温报警 超高温报警 ℃AL 超低温报警 超低温报警 ℃AT 定时关闭输出 （选配功能） 分钟◆温控器工作模式设置：温控器可以设定为制冷模式，也可以设定为加热模式。

一周编程电子智能室内温控器LOGIC 578001使用指南引言感谢您选择了我们的产品及对我们的信任与支持。

本装置是电子式定时恒温器，可设置一星期为周期的运行程序。

通过该装置，可对安装环境内的温度进行十分精确的调节控制，满足用户对创造一个舒适生活环境的要求。

符合标准：符合欧盟法令：EN 60730-1 标准及其修订内容欧盟 B.T.73/23/EEC号法令EN 60730-2-7 标准欧盟 E.M.C.89/336/EEC号法令及93/68/EEC修改法令EN 60730-2-9 标准产品规格：电源：二节LR6型1.5V碱性电池温度调节范围：10至35℃显示屏显示之环境温度：0至40℃(分辩率0.1℃）温度修正频率：每分钟一次微分：0.2至0.4K探针传感器：NTC3%保护等级：IP20绝缘等级：热梯度：1K/15分输出：转换继电器触点容量：8（2.5）A250V~作用类型：1BU绝缘条件：正常环境最大工作温度：50℃储存温度：0-60℃防冻温度：6℃恒定运行程序：以一星期为周期设置软件等级：A液晶显示屏夏季/冬季（采暖/空调）切换程序设置中的最小增减允许时间：1小时安装：壁式安装安装及连接：安全预防措施在进行定时恒温器的连接之前，请确认受其控制的设备系统（采暖锅炉、泵和空调系统等）电源已断开，并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符（最大250V~).（图4）安装位置定时恒温器须安装在远离热源（暖气装置、阳光、厨房）和门窗之处，安装高度离地面约1.5米。

（图5）安装见图6-7-8电气连接将受定时恒温器控制的设备系统电线与定时恒温器的1号及2号接线柱连接见接线图10所示U=受定时恒温器控制的设备1＝共用接线柱2＝常开接线柱3＝常闭接线柱重要事项：请务必严格遵照相关现行法律的规定及安全规范安装定时恒温器。

电池更换：当在显示屏上闪烁显示“”标志时，定时恒温器还可正常工作约一个月左右，然后将会停止工作并固定显示“”。

MTC—5060微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库温度的控制。

主要功能温度测量、显示、控制；温度校正；制冷、化霜控制输出；温度超限、超量程及传感器故障报警等。

技术参数工作电压：220V AC±10% 50HZ/60HZ测控温度范围：-50℃～50℃测温精度：±1℃显示分辨率：0.1℃制冷、化霜输出触点容量：3A/220V传感器类型：NTC(10kΩ/25℃，B值3435k)工作环境温度：0℃～60℃工作环境湿度：20℃～85℃不可结霜指示灯状态表示意义制冷指示灯灭压缩机停止闪烁压缩机延时亮压缩机工作化霜指示灯灭化霜停止闪烁化霜滴水亮化霜工作功能设定范围出厂设定注释开机温度停机温度～﹢50.0℃10℃到达设定值时压缩机启动停机温度-50℃～开机温度-10℃到达设定值时压缩机关闭压机温度1～120分钟3分钟压缩机关闭后再次启动的最小时间间隔化霜周期0～120小时6小时两次化霜之间的时间间隔化霜时间0～120分钟30分钟化霜时的持续时间化霜停止温度-50℃～﹢50℃10℃化霜传感器温度高于此设定值时，不允许化霜代码功能设定范围出厂设定F1 温度校正-10℃～﹢10℃0℃F2 超限报警0～50.0℃ 5.0℃F3 化霜类型0：电热化霜1：热气化霜0F4 化霜周期计算方式0：通电后控制器累积工作时间1：通电后压机累积工作时间1F5 化霜滴水时间0～120分钟3分钟F6 备用模式-1～5 1F7 温度超限报警延时0～120分钟30分钟F8 通电后首次温度超限报警延时0～120小时2小时9 菜单操作9.1 用户菜单设置：在运行状态下，按住“设置/查看”键持续5秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。
