数字微波传输系统.

数字微波通信系统的组成数字微波通信系统是一种高速、高质量、可靠的通信系统，由多个部分组成。

这篇文章将从以下几个方面介绍数字微波通信系统的组成。

一、数字微波通信系统的基本概念数字微波通信系统是指利用无线电波进行数字信息传输的通信系统。

它包括发射机、接收机和传输介质三部分。

二、数字微波通信系统的组成1. 发射机发射机是数字微波通信系统中非常重要的一个部分，它主要由以下几个部分组成：（1）调制器：调制器是将需要传输的信息转换为无线电频率上的模拟信号，常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

（2）功率放大器：功率放大器将低功率模拟信号转换为高功率模拟信号，以便能够在传输过程中保持稳定的信号强度。

（3）频率合成器：频率合成器可以产生所需的无线电频率，并将其输出到天线上进行发射。

2. 传输介质在数字微波通信系统中，传输介质主要指天线和空气。

天线是将无线电信号从发射机传输到接收机的介质，而空气则是天线所在的媒介。

3. 接收机接收机是数字微波通信系统中另一个非常重要的部分，它主要由以下几个部分组成：（1）天线：天线将从发射机传输过来的无线电信号接收下来，并将其转换为电信号。

（2）低噪声放大器：低噪声放大器将接收到的低功率电信号转换为高功率电信号。

（3）解调器：解调器将接收到的模拟信号转换为数字信号，以便能够进行后续处理和应用。

4. 控制系统控制系统是数字微波通信系统中一个非常重要的组成部分，它主要用于控制和监测整个通信系统的运行状态。

控制系统包括以下几个部分：（1）时钟和定时器：时钟和定时器用于同步整个通信系统中各个部件之间的工作状态。

（2）故障检测和报警装置：故障检测和报警装置可以及时检测出通信系统中出现的故障，并向操作人员发出相应的警报信息。

（3）远程监控装置：远程监控装置可以通过网络远程监控整个数字微波通信系统的运行状态，并进行相应的调整和控制。

三、数字微波通信系统的应用数字微波通信系统在现代社会中得到了广泛的应用，主要包括以下几个方面：1. 电视广播数字微波通信系统可以将电视信号传输到各个地方，以便人们观看不同的电视节目。

关于IP（PTN）数字微波ASB设备说明上海贝尔阿尔卡特是全系列通信产品供应商，和中国的多家运营商有着长期的友好合作，提供包括无线、交换及传输在内的多种产品。

不同于其他专业的微波小厂家，上海贝尔阿尔卡特可为用户提供端到端的解决方案，及完善的服务；ALCATEL-LUCENT拥有业界最全的微波产品线，涵盖所有频段和容量，可提供9400AWY PDH微波系列；9500MXC SDH微波系列；9600LSY长距SDH 微波系列，以及最新的基于Packet的9500MPR微波系列。

同时ALU是业界第一个推出真正基于Packet的微波专业厂家。

9500MPR基于Packet的微波特性如下：●机械结构室内室外型●频率范围 6 GHz 到38 GHz●调制模式 4 QAM /16 QAM /32 QAM /64 QAM /128 QAM /256QAM；支持自适应调节●接口10/100/1000 Ethernet, E1, ATM最多192 E1, 5个嵌入GE端口, 最多53 GE端口●吞吐量每个无线载波容量高达350 Mb/s2Gb/s 无线容量10 GB/s 交换容量●配置1+0, 1+1 HSB, 频率分集, 空间分集,节点配置，每子框多至6个无线方向●特性完全设备保护, 无任何故障点基于VLAN的内部包交叉连接电路仿真和ATM 伪线数据包业务同步分配LTE Ready (支持1Gbs E-Band radio, Synch-E)9500 MRP IP微波传输系统技术优势●多业务汇聚平台●业务识别●10Gbps的分组节点●根据业务需求的自适应调制●通用ODU- 9500MXC与9500MPR采用同样的ODU支持TDM至分组网络的平滑过渡，充分保护已有投资●内置分组交换节点- 基于自适应调制的分组传输- 所有业务会聚到Ethernet●高灵活性:- 模块化设计降低初期投资- 全IP节点优化网络运营●统一的网元管理系统- 可集成到光传输网络1350 OMS- 可集成到数据网络5620 SAM关于业界其他IP微波的一点说明业界一些微波厂家将带有以太接口的PDH微波或者SDH微波称作IP微波，其实这是在偷换概念。

数字微波通讯传输系统系统概述：数字微波采用SDH/PDH组网，设备配置灵活，可同时实现三网融合，干线传输。

微波收发信机采用NEC、Ericsson小功率，大容量，高增益，相对要求接收门限值低的顶尖产品，传输距离远，能有效对抗雨衰，设备的频点现场通过软件可调，能有效地避免同频干扰。

发射系统具备ATPC发信功率控制、AGC自动增益控制、抗干扰FEC前向纠错，自适应输入电平的正常波动, 具有空间分集功能，频率稳定度高，高温稳定性好。

符合相关的ITU标准和我国工信部、广电总局标准，技术先进成熟，且功耗低，MTBF值达26万小时，设备运行稳定可靠。

系统特点：数字微波点对点传输系统提供标准机型和全室内型两种设计。

标准型设备由室外高频部分(ODU)、室内中低频(IDU)两大部分组成，高频部分与天线馈源无损耗连接；ODU与IDU通过中频电缆连接，安装灵活。

工作频段为8GHz、11GHz、13GHz、18GHz、 23GHz传输，PDH容量为E1、2E1、4E1、5E1、16E1、22E1；SDH传输容量从100Mbps、155.52Mbps、270Mbps、622Mbits。

本设备采用模块化设计，可提供ASI、DS3、E3、100BASE-T、STM-1、STM-4多种接口模块，可实现图像、语音、数据单向和双向接入，无人值守，中继传输，便于用户根据需求灵活配置。

该设备可选用1+0、1+1或N+1热备份方式。

通过前后面板指示，网管系统检测设备的工作状况、接收电平、发信功率等，控制设备的工作状态。

系统优势：数字微波传输接收门限、相位噪声等指标要求很低，接收灵敏度高、抗干扰能力强，稳定可靠。

系统设备设备适合于高寒、高温、高湿的各种环境，并且具有体积小、重量轻、结构合理，易于安装、调试和维护方便等特点。

特别适合于没有机房情况下，无人值守，接力传输的应用。

广泛应用于电信、电力、广电、军事、水利、油田、交通及各种专业网络，特别适用于移动、联通、铁通等的基站间传输及互联互通和各政府、企业、院校的网络连接。

Hairwer®（海勒威尔）DVS6506点对点(TS流)数字微波传输系统一,系统简介：Hairwer(海勒威尔)DVS6506四通道ASI（TS流）点对点数字微波传输系统可以将四路ASI 码流经过高精度PCR校正后调制成一路宽带微波信号通过空中发送至远端，特别适用将数字化后的自办节目或精彩节目远距离地区联网。

支持全向发射实现星型链路的一点发射至多点接收。

数字化传输符合高质量图像传输的要求，可达到广播级的传输质量。

全实时传输，无延迟。

主要应用于电视台之间的新闻节目传输，广播电视演播厅与发射台之间传输。

根据用户定制要求，该系统目前传送四通道ASI（TS流）信号(准备传输6路)，未来可以根据需要升级到6～8路ASI（TS流）信号，同时要求信号接收端每个ASI（TS流）信号提供四路相同的输出。

主要特点◆符合SMPTE259M，SMPTE297M，SMPTE310，SMPTE305（SDTI）标准◆输入支持包突发模式MTS,恒定MTS 。

◆高精度PCR校正，平均PCR抖动通常保持在20~60ns◆先进自适应技术，使用时无须调节◆工业级设计，可靠性高1、能否正常传输今后的DTMB单频网信号（今后可能会在前端增加单频网适配器插入SIP信号）？2、发送端调制模块的制式以及是否可以捷变频？3、接收端解调模块的制式以及是否可以捷变频？4、微波发射系统是可以工作在多大带宽？设备连接示意图；（这个将来就要用6路拉二,设备介绍：1,发射端室内机前面板示意图；后面板示意图；改6路接口介绍：ASI输入端：BNC接口输入路数： 4阻抗： 75Ω输入电平：＞380mVP-P输入自动电缆均衡：＞250m输入反射损耗：＞16dB接地端口；M34RU机箱；重量：约5.5KG外形尺寸：484(宽)×176(高)×300(深)mm3电源：50HZ交流180V-240V工作环境0～50℃输出阻抗（发射机和电缆为50Ω）？输出电平(功率)调节范围？2,接收端室内机前面板示意图；后面板示意图；改6路接口介绍：ASI输出端：BNC接口输出路数： 4*6阻抗： 75Ω（调制器要求输入是50Ω，同样输入接口也是50欧姆）输出电平：800mVP-P±10%（要求每端口输出均能达到）上升/下降时间：＜0.8nS最大抖动：＜0.2UI输出自动电缆均衡：＞250m接地端口；M34RU机箱；重量：约5.5KG外形尺寸：484(宽)×176(高)×300(深)mm3电源：50HZ交流180V-240V工作环境0～50℃3,发射功率放大器技术特点该机器设计应用于0.47GHz－2.7GHz频段的功率放大，可根据用户要求软件升级的情况下适应任何调制方式的无线信号传输，宽频带设计优化可用在大型的3G通信、MUDS、MMDS发射系统的备用设备、宽带放大设备、中继设备等。

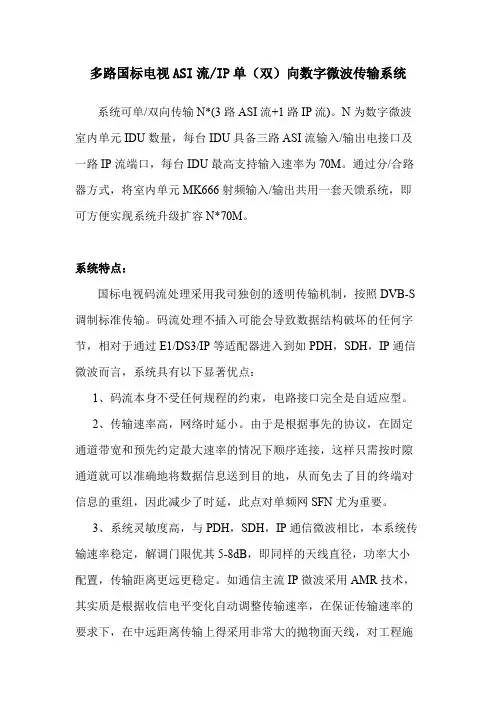

多路国标电视ASI流/IP单（双）向数字微波传输系统系统可单/双向传输N*(3路ASI流+1路IP流)。

N为数字微波室内单元IDU数量，每台IDU具备三路ASI流输入/输出电接口及一路IP流端口，每台IDU最高支持输入速率为70M。

通过分/合路器方式，将室内单元MK666射频输入/输出共用一套天馈系统，即可方便实现系统升级扩容N*70M。

系统特点：国标电视码流处理采用我司独创的透明传输机制，按照DVB-S 调制标准传输。

码流处理不插入可能会导致数据结构破坏的任何字节，相对于通过E1/DS3/IP等适配器进入到如PDH，SDH，IP通信微波而言，系统具有以下显著优点：1、码流本身不受任何规程的约束，电路接口完全是自适应型。

2、传输速率高，网络时延小。

由于是根据事先的协议，在固定通道带宽和预先约定最大速率的情况下顺序连接，这样只需按时隙通道就可以准确地将数据信息送到目的地，从而免去了目的终端对信息的重组，因此减少了时延，此点对单频网SFN尤为重要。

3、系统灵敏度高，与PDH，SDH，IP通信微波相比，本系统传输速率稳定，解调门限优其5-8dB，即同样的天线直径，功率大小配置，传输距离更远更稳定。

如通信主流IP微波采用AMR技术，其实质是根据收信电平变化自动调整传输速率，在保证传输速率的要求下，在中远距离传输上得采用非常大的抛物面天线，对工程施工带在较大麻烦。

4、利用ASI流传输时隙，系统建立一双向百兆口IP通道，从而实现中心机房对远端机房的远程监控。

同时系统可提供相应网管要求。

用户在实际工程中，根据具体情况选择组网方案，以下为典型应用两种方式(图例为广电常用8G微波)系统组成技术参数室内单元MKQR666 (可积木式叠加扩容速率)一．数据流端口：接口符合ASI标准，最大速率可达70M二．IP接口技术参数：标准：符合IEEE802.3/10 Base-T / 100Base-T(可选)以太网标准速率：单向最高速率可达10Mbps，双向20 Mbps (35/ 70 Mbps 可选)前面板示意图图1 前面板示意图①液晶显示屏②以太网状态指示灯,从上到下分别为：RUN: 运行指示COLLISION: 数据冲突指示RECEIVE: 接收指示TRANSMIT: 发射指示LINE: 网线连接指示③按键后面板示意图图2 后面板示意图接口说明序号接口名称1LNB输入口2以太网接口3网管接口4、5、6本地正传ASI输入接口7、8、9对端回传ASI输出接口10中频输出11电源开关插座12地线接口ODU技术参数◇工作频率 8GHZ－13GHZ 分段可选◇发射功率 100 mW－1W　视用户传输距离定◇调制方式 微波直接锁相调频◇频率稳定度 1×10-911G/ODU室外单元8G/ODU室外单元KU段0.6米微波天线技术参数。

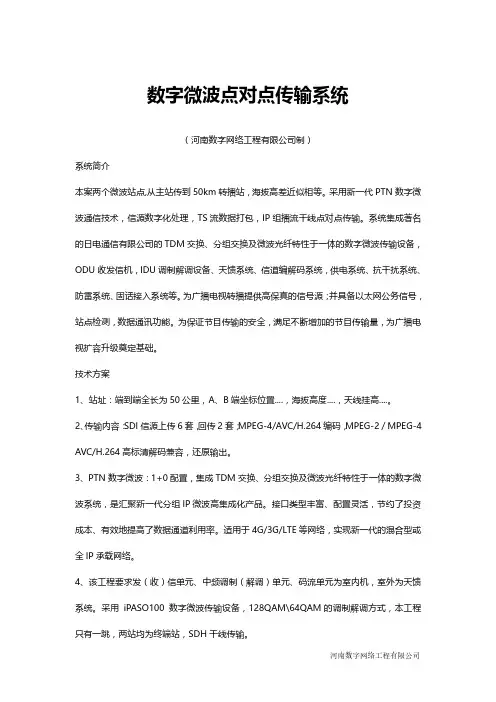

数字微波点对点传输系统（河南数字网络工程有限公司制）系统简介本案两个微波站点,从主站传到50km转播站，海拔高差近似相等。

采用新一代PTN数字微波通信技术，信源数字化处理，TS流数据打包，IP组播流干线点对点传输。

系统集成著名的日电通信有限公司的TDM交换、分组交换及微波光纤特性于一体的数字微波传输设备，ODU收发信机，IDU调制解调设备、天馈系统、信道编解码系统，供电系统、抗干扰系统、防雷系统、固话接入系统等。

为广播电视转播提供高保真的信号源；并具备以太网公务信号，站点检测，数据通讯功能。

为保证节目传输的安全，满足不断增加的节目传输量，为广播电视扩容升级奠定基础。

技术方案1、站址：端到端全长为50公里，A、B端坐标位置....，海拔高度....，天线挂高....。

2、传输内容：SDI信源上传6套，回传2套；MPEG-4/AVC/H.264编码，MPEG-2/MPEG-4 AVC/H.264高标清解码兼容，还原输出。

3、PTN数字微波：1+0配置，集成TDM交换、分组交换及微波光纤特性于一体的数字微波系统，是汇聚新一代分组IP微波高集成化产品。

接口类型丰富、配置灵活，节约了投资成本、有效地提高了数据通道利用率。

适用于4G/3G/LTE等网络，实现新一代的混合型或全IP承载网络。

4、该工程要求发（收）信单元、中频调制（解调）单元、码流单元为室内机，室外为天馈系统。

采用iPASO100数字微波传输设备，128QAM\64QAM的调制解调方式，本工程只有一跳，两站均为终端站，SDH干线传输。

5.系统差错性能指标及纠错方法：双向数字微波通道不可用性指标，全年达到SDH高级干线指标。

采用单极化工作方式，前向纠错及抗干扰强的优点。

6.传输链路指标：遵循《SDH微波接力通信系统工程设计规范》YD/T5088-2005为文件进行链路指标计算。

余隙不能太小，保证平衰储备增益大于30db。

7.抗干扰考虑：所提供的设备在无用辐射（频率在1GHz以下）高达125dBμV/m环境下保持性能不变，应能正常工作。

SDH数字微波通信系统摘要:SDH数字微波通信是新一代的数字微波传输体制。

它兼有SDH数字通信和微波通信两者的优点，本文简单介绍了SDH的速率和帧结构，阐明了SDH数字微波传输设备采用的关键技术以及SDH数字微波通信系统的组成。

关键字:SDH 微波通信数字ABSTRACT:SDH digital microwave communication is the new generation of digital microwave transmission system. It both SDH digital communications and microwave communication advantage of the two, this article simply introduces the rate and frame structure SDH, expounds SDH digital microwave transmission equipment the key technologies used and SDH digital microwave communication system composition.Keywords:SDH digital microwave communication1.SDH简介SDH是新一代的数字传输体制。

SDH有全世界统一的数字信号和帧结构标准，它把北美、日本和欧洲、中国流行的两大准同步数字体系(三个地区性标准)在STM—l等级上获得统一第一次实现了数字传输体制上的世界睦标准，因采用了同步复用方式和灵活的复用映射结构，避免对整个高速复用信号分解，达到一步复用特性，使上、下业务十分容易，也大大简化了数字交叉连接设备(DXC)；SDH帧结构中安排了丰富的开销比特，大大加强了网络的运行管理和维护能力；不同厂家的产品可以互通，降低了联网成本。

Technological Innovation8《华东科技》SDH 数字微波通信技术的特点及其应用探讨尚 博1，同朝辉2（1.四川通信科研规划设计有限责任公司，四川 成都 610041；2.中国铁塔股份有限公司咸阳市分公司，陕西 咸阳 712000）摘要：近年来，通信行业取得了长足的发展进步，SDH 数字微波通信技术以独特的优势取得了重要的应用进展。

本文从技术特点、设备特点以及通信系统三个方面对SDH 数字微波通信技术进行了概述，从六个方面讨论了SDH 数字微波通信技术的优势及应用特点。

关键词：SDH；数字微波通信；应用1 SDH 数字微波传输系统概述 SDH 是一种全新的同步数字体系，能够实现数字传输功能。

现阶段通信技术的不断发展使信息容量大幅度增加，光纤技术也出现了较大进步，在这种基础上SDH 应运而生。

1.1 SDH 微波传输技术特点 现在的通信系统技术体系中有三种较为主要通信技术手段，数字微波通信就是其中之一。

数字微波通信的传输容量较大，在远距离传输场景中质量较高，需要进行的设施资金投入少，同时建设数字通信传输设施的项目周期较短，对数字微波传输基站的维护成本很低，在通信领域备受青睐。

SDH 对速率的要求很高，因此数字微波接力通信系统的传输速度就需要保持同步提高才能满足基本应用需求。

如今数字微波接力通信系统的单波道速率能够超过300Mbit/s，得益于64QAM、128QAM 以及512QAM 调制技术对数字微波接力通信系统的单波道速率增益，然而使用了全新的调制技术以后微波波形不能达到要求，这就导致SDH 微波传输系统出现了较高的误码率，在这种情况下降低误码率的研发工作也激烈展开，一系列降低误码率的方法也因此出现。

1.2 SDH 微波传输设备 SDH 微波传输设备主要由以下三个部分组成，分别是中频调制解调部分、微波收发信机部分、操作管理维护和参数配置部分。

1.3 SDH 微波接力通信系统 一个SDH 微波接力通信系统可由端站、枢纽站、分路站及若干中继站组成。
