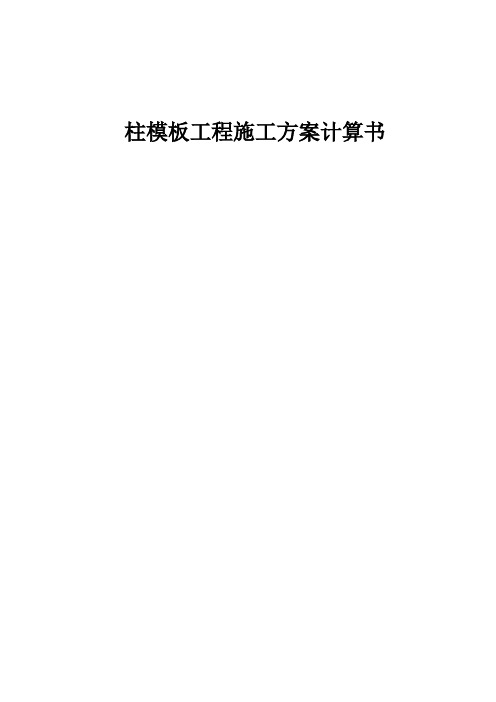

柱模板工程施工方案计算书目录一、编制依据 (1)二、工程参数 (1)三、新浇砼对模板侧压力标准值计算 (2)四、柱侧模板面板验算 (3)五、柱侧模板次楞验算 (4)六、柱宽度B方向柱箍的验算 (5)七、柱宽度B方向柱箍的对拉螺栓验算 (7)八、柱高度H方向柱箍的验算 (7)九、柱高度H方向柱箍的对拉螺栓验算 (9)一、编制依据1、工程施工图纸及现场概况2、《建筑施工脚手架安全技术统一标准》GB51210-20163、《混凝土结构工程施工规范》GB50666-20114、《建筑施工模板安全技术规范》JGJ162-20085、《建筑结构可靠性设计统一标准》GB50068-20186、《建筑结构荷载规范》GB50009-20127、《钢结构设计标准》GB50017-20178、《冷弯薄壁型钢结构技术规范》GB50018-20029、《木结构设计规范》GB50005-201710、《混凝土模板用胶合板》GB/T17656-2018二、工程参数1000三、新浇砼对模板侧压力标准值计算依据《砼结构工程施工规范GB50666-2011》，采用插入式振动器且浇筑速度不大于10m/h，砼坍落度不大于180mm时，新浇筑砼对模板的侧压力标准值，按下列公式分别计算，并取其中的较小值:21t28.0VFCβγ==0.28×24×4×1×1=26.88 kN/m2HFcγ==24×2.5=60 kN/m2其中γc-- 混凝土的重力密度，取24kN/m3；t-- 新浇混凝土的初凝时间，取4小时；V -- 浇筑速度，为砼浇筑高度（厚度）与浇筑时间的比值，取1m/h；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取2.5m；β-- 混凝土坍落度影响修正系数，取1。
根据以上两个公式计算，新浇筑混凝土对模板的侧压力标准值取较小值26.88kN/m2。
四、柱侧模板面板验算面板采用木胶合板，厚度为15mm，验算跨中最不利抗弯强度和挠度。
柱模板计算书本计算书依据《建筑施工模板安全技术规范》（JGJ162-2008）、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》(GB 50017-2003)等规范编制。
柱段：Z1。
模板剖面示意图面板采用克隆(平行方向)12mm厚覆面木胶合板；厚度：12mm；抗弯设计值fm：31N/mm2；弹性模量E：11500N/mm2；3.柱箍柱箍间距(mm)：500*9,；材料：2根Ф48×3.5钢管；钢材品种：钢材Q235钢(＞16-40)；弹性模量E：206000N/mm2；屈服强度fy：235N/mm2；抗拉/抗压/抗弯强度设计值f：205N/mm2；抗剪强度设计值fv：120N/mm2；端面承压强度设计值fce：325N/mm2；4.竖楞材料：2根50×100矩形木楞；木材品种：太平洋海岸黄柏；弹性模量E：10000N/mm2；抗压强度设计值fc：13N/mm2；抗弯强度设计值fm：15N/mm2；抗剪强度设计值fv：1.6N/mm2；B边最外两根竖楞间距：750mm；B边竖楞根数：4；B边竖楞间距调整(mm)：250*3；H边最外两根竖楞间距：750mm；H边竖楞根数：4；H边竖楞间距调整(mm)：250*3；5.对拉螺栓参数B边最外两根对拉螺栓间距：400mm；B边对拉螺栓根数：2；B边对拉螺栓直径：M16；B边对拉螺栓间距调整(mm)：400*1；H边最外两根对拉螺栓间距：400mm；H边对拉螺栓根数：2；H边对拉螺栓直径：M16；H边对拉螺栓间距调整(mm)：400*1；6.荷载参数：36.952kN/m2；砼对模板侧压力标准值G4k：2kN/m2；倾倒砼产生的荷载标准值Q3k二、柱模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。
这里取面板的计算宽度为1.000m。
柱模板计算没有办法,没人想要~~~只有把这个下载点去掉~~ :(柱模板支撑计算书没有办法,没人想要~~~只有把这个下载点去掉~~ :(柱模板支撑计算书一、柱模板荷载标准值强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值:其中——混凝土的重力密度，取24.0kN/m3；t ——新浇混凝土的初凝时间，取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20℃；V ——混凝土的浇筑速度，取2.5m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.82m；1——外加剂影响修正系数，取1.0；2——混凝土坍落度影响修正系数，取1.0。
根据公式计算的新浇混凝土侧压力标准值 F1=47.7kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=47.7kN/m2倒混凝土时产生的荷载标准值 F2= 4.0kN/m2。
二、柱模板计算简图图1 柱箍计算简图柱箍是柱模板的横向支撑构件，其受力状态为拉弯杆件，应按拉弯杆件进行计算。
柱模板的截面宽度B=500mm；柱模板的截面高度H=500mm；柱模板的高度L=3820mm；柱箍的间距计算跨度d=500mm。
三、柱模板面板的计算面板直接承受模板传递的荷载，木方间距250mm，模板宽500mm，则应按照均布荷载下的两跨连续梁计算，计算如下：1.面板强度计算支座最大弯矩计算公式：其中 q为强度设计荷载(kN/m)；q = (1.2×47.71+1.4×4.0)×0.5=31.43kN/md为竖楞的距离，d = 250mm；经过计算得到最大弯矩M=0.125×31.43×0.25×0.25=0.246kN.M面板截面抵抗矩 W= 500×18×18/6=27000mm3经过计算得到 = M/W = 0.246×106/27000=9.09N/mm2面板的计算强度小于15.0N/mm2，满足要求。
柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=800mm，柱模板的截面高度 H=1200mm，柱模板的计算高度 L = 6500mm，柱箍间距计算跨度 d = 600mm。
柱箍采用双钢管48mm×3.5mm。
柱模板竖楞截面宽度50mm，高度100mm。
B方向竖楞3柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取2.000h；T ——混凝土的入模温度，取25.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取6.500m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=14.190kN/m212实际计算中采用新浇混凝土侧压力标准值 F1=14.190kN/m 2倒混凝土时产生的荷载标准值 F2= 3.000kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下面板计算简图面板的计算宽度取柱箍间距0.60m 。
荷载计算值 q = 1.2×14.190×0.600+1.4×3.000×0.600=12.737kN/m面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为:W = 60.00×1.80×1.80/6 = 32.40cm 3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm 4；(1)抗弯强度计算f = M / W < [f]其中 f —— 面板的抗弯强度计算值(N/mm 2)；M —— 面板的最大弯距(N.mm)；W —— 面板的净截面抵抗矩；[f] —— 面板的抗弯强度设计值，取15.00N/mm 2；M = 0.100ql 2其中 q —— 荷载设计值(kN/m)；经计算得到 M = 0.100×(1.2×14.190+1.4×3.000)×0.375×0.375=0.299kN.m 经计算得到面板抗弯强度计算值 f = 0.299×1000×1000/32400=9.214N/mm 2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.2×14.190+1.4×3.000)×0.375=4.776kN截面抗剪强度计算值 T=3×4776.0/(2×600.000×18.000)=0.663N/mm 2截面抗剪强度设计值 [T]=1.40N/mm 2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql 4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×17.190×3754/(100×6000×291600)=1.315mm12.74kN/mA面板的最大挠度小于375.0/250,满足要求!四、竖楞木方的计算竖楞木方直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下7.96kN/m竖楞木方计算简图竖楞木方的计算宽度取 BH 两方向最大间距0.375m。
柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=900mm ，B 方向对拉螺栓1道， 柱模板的截面高度 H=900mm ，H 方向对拉螺栓1道， 柱模板的计算高度 L = 3600mm ， 柱箍间距计算跨度 d = 450mm 。
柱箍采用双钢管48mm×3.0mm。
柱模板竖楞截面宽度50mm ，高度100mm 。
B 方向竖楞5根，H 方向竖楞5根。
面板厚度18mm ，剪切强度1.3N/mm 2，抗弯强度13.0N/mm 2，弹性模量8000.0N/mm 2。
木方剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。
900柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取4.800m ； β—— 混凝土坍落度影响修正系数，取1.150。
根据公式计算的新浇混凝土侧压力标准值 F1=54.860kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值: F1=0.9×69.820=62.838kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值: F2=0.9×4.000=3.600kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下36.20kN/mA面板计算简图 面板的计算宽度取柱箍间距0.45m 。
800×800柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=800mm ，B 方向对拉螺栓1道， 柱模板的截面高度 H=800mm ，H 方向对拉螺栓1道， 柱模板的计算高度 L = 5400mm ， 柱箍间距计算跨度 d = 600mm 。
柱箍采用双钢管48mm ×2.8mm 。
柱模板竖楞截面宽度40mm ，高度80mm 。
B 方向竖楞5根，H 方向竖楞5根。
面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。
木方剪切强度1.3N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。
80019019019019800190190190190柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取3.000m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=29.680kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×29.680=26.712kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×4.000=3.600kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下22.26k N /mA面板计算简图 面板的计算宽度取柱箍间距0.60m 。
柱模板支撑计算书（700×700）一、柱模板基本参数柱模板的截面宽度 B=700mm，柱模板的截面高度 H=700mm，柱模板的计算高度 L = 5800mm，柱箍间距计算跨度 d = 300mm。
柱箍采用100×100mm木方。
柱模板竖楞截面宽度50mm，高度50mm。
B方向竖楞3根，H方向竖楞3根。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方剪切强度1.3N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。
7003253255237523柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=51.600kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×27.000=24.300kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×3.000=2.700kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下9.88kN/mA面板计算简图 面板的计算宽度取柱箍间距0.30m 。
荷载计算值 q = 1.2×24.300×0.300+1.40×2.700×0.300=9.882kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 16.20cm 3； 截面惯性矩 I = 14.58cm 4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×7.290+1.40×0.810)×0.325×0.325=0.104kN.m经计算得到面板抗弯强度计算值 f = 0.104×1000×1000/16200=6.443N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×7.290+1.40×0.810)×0.325=1.927kN 截面抗剪强度计算值 T=3×1927.0/(2×300.000×18.000)=0.535N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×7.290×3254/(100×6000×145800)=0.629mm面板的最大挠度小于325.0/250,满足要求!四、竖楞木方的计算竖楞木方直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下30030030010.71kN/mAB竖楞木方计算简图竖楞木方的计算宽度取 BH 两方向最大间距0.325m 。

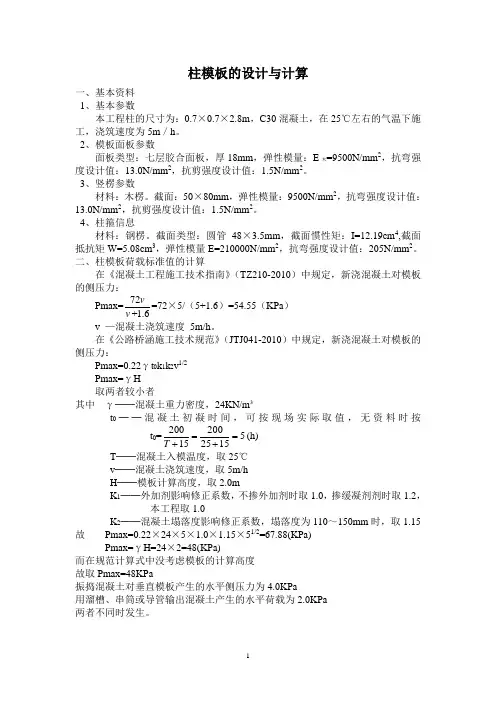

柱模板的设计与计算一、基本资料 1、基本参数本工程柱的尺寸为：0.7×0.7×2.8m ，C30混凝土，在25℃左右的气温下施 工，浇筑速度为5m ／h 。
2、模板面板参数面板类型：七层胶合面板，厚18mm ，弹性模量：E 木=9500N/mm 2，抗弯强度设计值：13.0N/mm 2，抗剪强度设计值：1.5N/mm 2。
3、竖楞参数材料：木楞。
截面：50×80mm ，弹性模量：9500N/mm 2，抗弯强度设计值：13.0N/mm 2，抗剪强度设计值：1.5N/mm 2。
4、柱箍信息材料：钢楞。
截面类型：圆管 48×3.5mm ，截面惯性矩：I=12.19cm 4,截面抵抗矩W=5.08cm 3，弹性模量E=210000N/mm 2，抗弯强度设计值：205N/mm 2。
二、柱模板荷载标准值的计算在《混凝土工程施工技术指南》（TZ210-2010）中规定，新浇混凝土对模板的侧压力：Pmax=6.172+v v=72×5/（5+1.6）=54.55（KPa ）v —混凝土浇筑速度 5m/h 。
在《公路桥涵施工技术规范》（JTJ041-2010）中规定，新浇混凝土对模板的侧压力：Pmax=0.22γt 0k 1k 2v 1/2 Pmax=γH 取两者较小者其中 γ──混凝土重力密度，24KN/m ³t 0──混凝土初凝时间，可按现场实际取值，无资料时按t 0=5152520015200=+=+T (h) T ──混凝土入模温度，取25℃ v ──混凝土浇筑速度，取5m/h H ──模板计算高度，取2.0m K 1──外加剂影响修正系数，不掺外加剂时取1.0，掺缓凝剂剂时取1.2，本工程取1.0K 2──混凝土塌落度影响修正系数，塌落度为110～150mm 时，取1.15 故 Pmax=0.22×24×5×1.0×1.15×51/2=67.88(KPa) Pmax=γH=24×2=48(KPa)而在规范计算式中没考虑模板的计算高度 故取Pmax=48KPa振捣混凝土对垂直模板产生的水平侧压力为4.0KPa用溜槽、串筒或导管输出混凝土产生的水平荷载为2.0KPa 两者不同时发生。
附件四柱模板支撑计算书一、柱模板基本参数以框支柱KZZ2截面为B*H=1300*1400的柱为例，验算其支撑系统柱砼浇捣高度为4.4m，采用18厚木模板，60*80木枋作竖楞，B向间距210，H 向间距191，φ48*2.8mm双钢管作横楞，竖向间距500，φ12对拉螺杆，B向对拉2道，H向对拉2道。
二、柱模板荷载标准值计算强度验算要考虑新浇砼侧压力和倾倒砼时产生的荷载设计值；挠度验算只考虑新浇砼侧压力产生荷载标准值。
新浇砼侧压力计算公式为下式中的较小值：F=0.22*γcT0β1β2V1/2F=γcHγc—砼自重密度T0—新浇砼的初凝时间，T0=200/(T+15)T—砼的入模温度(℃)，取20℃V—砼的浇灌速度(m/h)，取2.5m/hH—砼侧压力计算位置处至新浇筑砼顶面的总高度(m)β1—外加剂影响修正系数，掺具有缓凝作用的外加剂时取1.2β2—砼坍落度影响修正系数，取1.15F=0.22*24*1.2*1.15*2.51/2*200/(20+15)=65.8kn/m2F=24*4.4=105.6 kn/m2取较小值为65.8 kn/m2，有效作用高度为h=65.8/24=2.74m倾倒砼时产的荷载标准值为4kn/m2，三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，BH向计算跨度取大值206。
面板的计算宽度取柱箍间距0.5m，荷载计算值q=1.2*65.8*0.5+1.4*4*0.5=42.3kn/mW=500*18*18/6=27000mm3I=500*18*18*18*/12=243000mm3(1)、抗弯强度计算f=M/W≤[f]木模板抗弯强度设计值[f]=13N/mm2M=0.1*qL2=0.1*42.3*0.206*0.206=0.18kn.mf=M/W=0.18*106/27000= 6.1N/mm2≤[f] =13N/mm2强度符合要求(2)、挠度计算ωA=0.677*qL4/100EI≤[ωA]ωA=0.677*qL4/100EI=0.677*65.8*0.5*2064/100*9.5*103*243000=0.17mm≤[ωA]=206/400=0.52mm挠度符合要求四、竖楞木枋的计算竖楞木枋直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，竖楞木枋的计算宽度取BH两方向最大间距0.206m。
【例5.1】根据人、机、物等客观条件及施工组织要求，确定模板体系如下：梁、楼板、柱、墙采用1830mm×915mm×20mm的木胶合板制作而成，其容许应力［f］=9.68MPa，弹性模量E=4680MPa。
内楞采用60mm×90mm×2000mm枋木，其容许应力［f］=15MPa，弹性模量E=10000MPa。
外楞、支撑体系、柱箍选用Φ48mm×3.5mm钢管及配套扣件,钢管的容许应力［f］=215MPa，弹性模量E=2.1×105MPa，惯性矩I=1.22*105mm4，截面积A=489mm2，截面抵抗矩W=5078mm3。
穿墙螺杆用Φ12圆钢做成，其容许拉力［N］＝12.9kN配套3形扣件型号为12，其容许荷载12kN。
试设计该工程的的模板。
解题过程1.墙体模板计算2.梁模板计算3.楼板模板计算4.柱子计算4.柱子计算柱子的一次浇筑高度主要有2.95m、3m、3.85m、5m四种。
根据砼侧压的分布情况，为了合理使用柱箍。
本计算除取3m、3.85m、5m三种高度作计算对象外，还取一次浇筑高度1.5m作为计算对象。
(1)侧压力计算F1=0.22γCtOβ1β2V1/2F2=γCH各项系数与墙体计算时的取值相同。
计算结果一览表（单位：kN/m2）H=3m H=3.85m H=5m H=1.5m 结果取值结果取值结果取值结果取值F1 45.7945.79 45.7945.7945.7945.7945.7936F2 72 92.4 120 36 倾倒砼时产生的侧压力：4kN/m2荷载组合：H=1.5m时F1=（36×1.2＋4×1.4）×0.9 =43.9kN/m2强度计算时挠度计算时F2= 36×1.2×0.9 = 38.9 kN/m2H=3m、3.85m或5m时F1=（45.79×1.2＋4×1.4）×0.9 =54.5 kN/m2 强度计算时挠度计算时F2= 45.79×1.2×0.9 = 49.5 kN/m2(2)柱箍间距计算方木内楞按四等跨度连续梁计算，最大挠度按跨度的L/400。
柱KZZ1(800x800)模板（设置对拉螺栓）计算书一、工程属性新浇混凝土柱名称A楼4层柱KZZ1 新浇混凝土柱长边边长(mm) 800新浇混凝土柱的计算高度(mm) 5500 新浇混凝土柱短边边长(mm) 800二、荷载组合混凝土重力密度γc(kN/m3) 24 新浇混凝土初凝时间t0(h) 7.41外加剂影响修正系数β1 1 混凝土坍落度影响修正系数β2 1.152混凝土浇筑速度V(m/h) 2.5 混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)2倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m2)新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×7.41×1×1.15×2.51/2，24×2]＝min[71.14，48]＝48kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×48+1.4×2，1.35×48+1.4×0.7×2]＝0.9max[60.4，66.76]＝0.9×66.76＝60.08kN/m2正常使用极限状态设计值S正＝G4k＝48 kN/m2三、面板验算面板类型覆面木胶合板面板厚度(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板弹性模量E(N/mm2) 10000柱长边小梁根数 5 柱短边小梁根数 5柱箍间距l1(mm) 500模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×48＝29.16kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.88kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×29.16×0.22-0.121×0.88×0.22＝-0.13kN·mσ＝M max/W＝0.13×106/(1/6×500×152)＝6.88N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×48＝24kN/mν＝0.632ql4/(100EI)＝0.63×24×2004/(100×10000×(1/12×500×153))＝0.17mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！四、小梁验算小梁类型矩形木楞小梁材质规格(mm) 35×80小梁截面惯性矩I(cm4) 149.33 小梁截面抵抗矩W(cm3) 37.33小梁抗弯强度设计值[f](N/mm2) 15.44 小梁弹性模量E(N/mm2) 9350最低处柱箍离楼面距离(mm) 2001、强度验算小梁上作用线荷载q＝bS承＝0.2×60.08＝12.02 kN/m小梁弯矩图(kN·m)M max＝0.54kN·mσ＝M max/W＝0.54×106/37.33×103＝14.49N/mm2≤[f]＝15.44N/mm2 满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.2×48＝9.6 kN/m面板变形图(mm)ν＝1.42mm≤[ν]＝1.5mm满足要求！五、柱箍验算柱箍类型钢管柱箍合并根数 1柱箍材质规格(mm) Ф48×3.5柱箍截面惯性矩I(cm4) 12.19 柱箍截面抵抗矩W(cm3) 5.08 柱箍抗弯强度设计值[f](N/mm2) 205 柱箍弹性模量E(N/mm2) 206000模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1＝0.34kN·m，N1＝12.3kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.34kN·m，N2＝12.3kNM/W n＝0.34×106/(5.08×103)＝66.14N/mm2≤[f]＝205N/mm2 满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm) 短边柱箍计算简图短边柱箍变形图(mm) ν1＝0.05mm≤[ν]＝l/400＝0.82mmν2＝0.05mm≤[ν]＝l/400＝0.82mm满足要求！六、对拉螺栓验算N＝12.3×1=12.3kN≤N t b＝17.8kN满足要求！N＝12.3×1=12.3kN≤26kN满足要求！。
柱模板施工方案计算书一、设计要点在进行柱模板施工时，需考虑以下设计要点： 1. 柱模板的尺寸：确保模板尺寸与设计要求一致； 2. 支撑系统设计：确保模板支撑系统稳定可靠； 3. 模板结构设计：尽量减少节点数量，简化施工工序； 4. 模板材料选择：选用符合标准要求的优质模板材料； 5. 施工工艺安排：合理安排模板施工工序，确保施工进度和质量。
二、柱模板计算与材料清单1. 柱模板计算根据设计要求，柱模板计算如下： - 柱高度：3.5m - 柱截面尺寸：300mm×300mm - 模板材料厚度：18mm - 柱模板面积：2×3.5×0.3=2.1m²2. 模板材料清单根据计算结果，柱模板所需材料清单如下： - 胶合板：4块，规格2500mm×1250mm×18mm - 方木支撑：8根，规格50mm×50mm×3500mm - 扁钢条：10根，规格20mm×3mm×3500mm - 模板钉：200颗三、施工工艺安排1. 模板制作1.根据模板计算结果，将胶合板按尺寸要求切割成适当大小的板块；2.按设计要点，连接胶合板及方木支撑，组装成柱模板；3.根据设计要求安装扁钢条，加固模板结构；4.根据柱模板尺寸，用模板钉固定模板，使其稳固可靠。
2. 模板安装1.在柱子周围搭建支撑系统，确保柱模板处于垂直状态；2.将制作好的柱模板提升至指定位置，与支撑系统连接；3.调整柱模板位置，保证与柱子吻合；4.使用模板钉固定柱模板，确保不晃动。
四、施工注意事项1.在施工过程中，严格按照设计要点执行，避免施工误差；2.施工现场及施工人员必须符合相关安全规范，做好防护措施；3.柱模板施工完毕后，要定期检查和维护，确保施工质量和安全。
五、施工总结柱模板施工是建筑工程中重要的施工环节之一，正确制作柱模板并按设计要求施工，能够确保柱的质量和准确度，保证整体工程质量。
柱模板设计计算书
依据<<木结构设计规范>>完成。
一、中小断面柱模板基本参数
柱断面长度B=450mm；
柱断面宽度H=600mm；
方木截面宽度=80mm；
方木截面高度=80mm；
方木间距l=300mm,
胶合板截面高度=18mm。
取柱断面长度和柱断面宽度中的较大者进行计算。
二、荷载标准值计算:
强度验算要考虑新浇混凝土侧压力与倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为正式中的较小值：
式中γc——为混凝土重力密度，取24(kN/m3)；
t0——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15),取5.714h；
T——混凝土的入模温度,取20(℃)；
V——混凝土的浇筑速度，取2.5m/h；
β1——外加剂影响系数，取1；
β2——混凝土坍落度影响修正系数，取.85。
根据公式计算的新浇混凝土侧压力标准值F1=40.547kN/m2。
实际计算中采用的新浇混凝土压力标准值 F1=40.55kN/m2。
倾倒混凝土时产生的荷载标准值F2=3kN/m2。
三、胶合板侧模验算
胶合板面板(取长边)，按三跨连续梁，跨度即为方木间距,计算如下:
胶合板计算简图
(1) 侧模抗弯强度验算:
M=0.1ql2
其中 q——强度设计荷载(kN/m):
q=(1.2×40.55+1.4×3.00)×600.00/1000=31.716kN/m
l——方木间距,取l=300mm；
经计算得 M=0.1×31.716×(300.00/1000)2=0.285kN.m
胶合板截面抵抗矩 W=b×h2/6=600×(18)2/6=32400.00mm3
σ = M/W=0.285×106 /32400.000=8.810N/mm2
胶合板的计算强度不大于15N/mm2,所以满足要求!
(2) 侧模抗剪强度验算:
τ=3V/2bh
其中 V为剪力:
v = 0.6×q×l=0.6×(1.2×40.55+1.4×3)×600×300/106=5.709kN
经计算得τ=3×5.709×103/(2×600.000×18.000)=0.793N/mm2
胶合板的计算抗剪强度不大于1.4N/mm2,所以满足要求!
(3) 侧模挠度验算:
W=0.677qa4/(100EI)
其中 q——强度设计荷载(kN/m):
q=40.55×600/1000=24.330kN/m
侧模截面的转动惯量 I=b×h3/12=600.000×18.0003/12=291600.000mm4；
a——方木间距,取a=300mm；
E——弹性模量,取E=6000 N/mm2；
经计算得 W=0.677×24.330×300.0004/(100×6000.00×291600.00)=0.76mm
最大允许挠度 [W]=l/250=300/250=1.20mm
胶合板的计算挠度不大于允许挠度[W],所以满足要求!
四、方木验算
方木按简支梁计算，跨度近似取柱子边长a,支座反力即为螺栓(钢筋)对拉拉力,计算如下:
方木计算简图
(1) 方木抗弯强度验算:
M=qB2/8
其中 q——强度设计荷载(kN/m):
q=(1.2×40.550+1.4×3.000)×300/1000=15.858kN/m
B——截面长边,取B=600mm；
经计算得 M=15.858×(600/1000)2/8=0.714kN.m；
方木截面抵抗矩 W=b×h2/6=80×802/6=85333.333mm3；
σ = M/W=0.714×106/85333.333=8.367N/mm2；
方木的计算强度不大于13N/mm2,所以满足要求!
(2) 方木抗剪强度验算:
τ=3V/2bh
其中 V为剪力:
v = 0.5×q×B=0.5×(1.2×40.550+1.4×3.000)×300×600/106=4.757kN 经计算得τ=3×4.757×103/(2×80.000×80.000)=1.115N/mm2
方木的计算强度不大于1.4N/mm2,所以满足要求!
(3) 方木挠度验算:
W=5qB4/(384EI)
其中 q——设计荷载(kN/m):
q=40.55×300/1000=12.165kN.m
I=b×h3/12=80×803/12=3413333.333mm4
B——柱截面长边的长度,取B=600mm；
E——弹性模量,取E=9500 N/mm2；
经计算得 W=5×12.165×6004/(384×9500.00×3413333.33)=0.633mm
允许挠度 [W]=B/250=600/250=2.400mm
方木的计算挠度不大于允许挠度[W],所以满足要求!。
