复合材料的切削加工技术

金刚石复合片PCD的性能检测及发展趋势金刚石复合片PCD（Polycrystalline Diamond）是一种具有高硬度、高热导率和高耐磨性的合成材料，广泛用于高精度和高质量的切削加工领域。

本文将对金刚石复合片PCD的性能检测和发展趋势进行详细的阐述。

一、性能检测2.密度检测：金刚石复合片PCD具有较高的密度，通常在3.5g/cm³以上。

可以通过称重法或者浸水法对其密度进行测定。

3.抗弯强度检测：金刚石复合片PCD的抗弯强度也是一个重要的性能指标。

可以通过三点或四点弯曲测试机对其抗弯强度进行测量。

4.磨损性能检测：金刚石复合片PCD在切削加工过程中主要面临的问题就是磨损。

可以通过模拟实际工件切削测试或者磨损试验机对其磨损性能进行评估。

5.热导率检测：金刚石复合片PCD的热导率非常高，可以达到2000W/(m·K)以上。

可以通过热导率测定仪对其热导率进行测试。

二、发展趋势1.材料改性：目前，金刚石复合片PCD的研究主要集中在提高其抗磨性能和切削性能。

通过掺杂、纳米颗粒增强等方法对其材料进行改性，以提高其综合性能。

2.研磨技术改进：金刚石复合片PCD的制备过程中，研磨技术是一个关键环节。

随着研磨技术的不断发展，可以实现对金刚石复合片PCD的精确控制，从而使其性能更加稳定、优化。

3.复合材料结构优化：金刚石复合片PCD一般由金刚石微粒和金属基体组成，目前，研究人员正在探索更合理的复合材料结构，以提高其整体性能。

4.加工技术创新：随着切削加工领域的不断发展，对金刚石复合片PCD的要求也越来越高。

因此，需要不断创新加工工艺，以适应更多、更复杂的切削应用。

5.应用领域的拓展：金刚石复合片PCD目前主要应用于汽车、航空航天等高精度加工领域，但随着技术的不断进步，其应用领域还将不断拓展，如医疗器械、电子设备等领域。

总之，金刚石复合片PCD是一种具有广泛应用前景的合成材料，虽然其性能已经相对成熟，但在材料改性、精细加工等方面仍有进一步的提高空间。

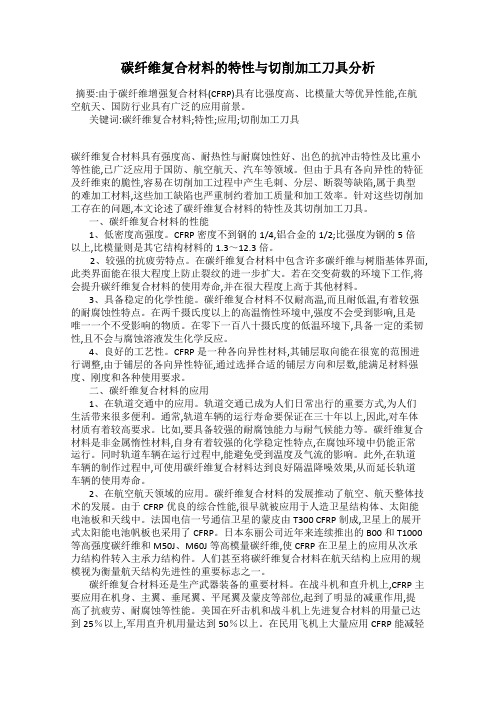

碳纤维复合材料的特性与切削加工刀具分析摘要:由于碳纤维增强复合材料(CFRP)具有比强度高、比模量大等优异性能,在航空航天、国防行业具有广泛的应用前景。

关键词:碳纤维复合材料;特性;应用;切削加工刀具碳纤维复合材料具有强度高、耐热性与耐腐蚀性好、出色的抗冲击特性及比重小等性能,已广泛应用于国防、航空航天、汽车等领域。

但由于具有各向异性的特征及纤维束的脆性,容易在切削加工过程中产生毛刺、分层、断裂等缺陷,属于典型的难加工材料,这些加工缺陷也严重制约着加工质量和加工效率。

针对这些切削加工存在的问题,本文论述了碳纤维复合材料的特性及其切削加工刀具。

一、碳纤维复合材料的性能1、低密度高强度。

CFRP密度不到钢的1/4,铝合金的1/2;比强度为钢的5倍以上,比模量则是其它结构材料的1.3～12.3倍。

2、较强的抗疲劳特点。

在碳纤维复合材料中包含许多碳纤维与树脂基体界面,此类界面能在很大程度上防止裂纹的进一步扩大。

若在交变荷载的环境下工作,将会提升碳纤维复合材料的使用寿命,并在很大程度上高于其他材料。

3、具备稳定的化学性能。

碳纤维复合材料不仅耐高温,而且耐低温,有着较强的耐腐蚀性特点。

在两千摄氏度以上的高温惰性环境中,强度不会受到影响,且是唯一一个不受影响的物质。

在零下一百八十摄氏度的低温环境下,具备一定的柔韧性,且不会与腐蚀溶液发生化学反应。

4、良好的工艺性。

CFRP是一种各向异性材料,其铺层取向能在很宽的范围进行调整,由于铺层的各向异性特征,通过选择合适的铺层方向和层数,能满足材料强度、刚度和各种使用要求。

二、碳纤维复合材料的应用1、在轨道交通中的应用。

轨道交通已成为人们日常出行的重要方式,为人们生活带来很多便利。

通常,轨道车辆的运行寿命要保证在三十年以上,因此,对车体材质有着较高要求。

比如,要具备较强的耐腐蚀能力与耐气候能力等。

碳纤维复合材料是非金属惰性材料,自身有着较强的化学稳定性特点,在腐蚀环境中仍能正常运行。

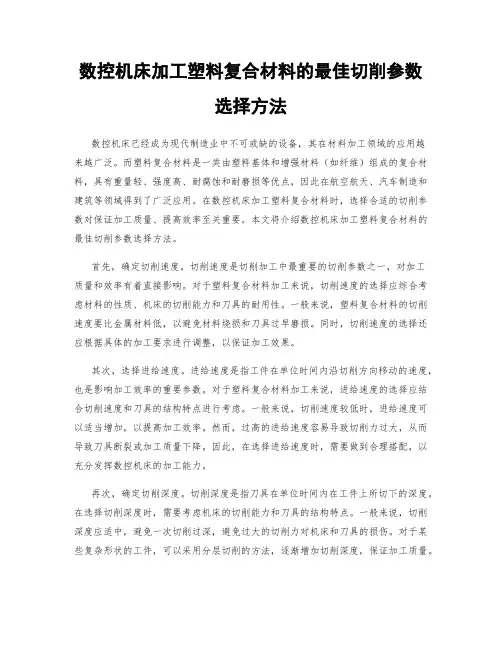

数控机床加工塑料复合材料的最佳切削参数选择方法数控机床已经成为现代制造业中不可或缺的设备，其在材料加工领域的应用越来越广泛。

而塑料复合材料是一类由塑料基体和增强材料（如纤维）组成的复合材料，具有重量轻、强度高、耐腐蚀和耐磨损等优点，因此在航空航天、汽车制造和建筑等领域得到了广泛应用。

在数控机床加工塑料复合材料时，选择合适的切削参数对保证加工质量、提高效率至关重要。

本文将介绍数控机床加工塑料复合材料的最佳切削参数选择方法。

首先，确定切削速度。

切削速度是切削加工中最重要的切削参数之一，对加工质量和效率有着直接影响。

对于塑料复合材料加工来说，切削速度的选择应综合考虑材料的性质、机床的切削能力和刀具的耐用性。

一般来说，塑料复合材料的切削速度要比金属材料低，以避免材料烧损和刀具过早磨损。

同时，切削速度的选择还应根据具体的加工要求进行调整，以保证加工效果。

其次，选择进给速度。

进给速度是指工件在单位时间内沿切削方向移动的速度，也是影响加工效率的重要参数。

对于塑料复合材料加工来说，进给速度的选择应结合切削速度和刀具的结构特点进行考虑。

一般来说，切削速度较低时，进给速度可以适当增加，以提高加工效率。

然而，过高的进给速度容易导致切削力过大，从而导致刀具断裂或加工质量下降。

因此，在选择进给速度时，需要做到合理搭配，以充分发挥数控机床的加工能力。

再次，确定切削深度。

切削深度是指刀具在单位时间内在工件上所切下的深度。

在选择切削深度时，需要考虑机床的切削能力和刀具的结构特点。

一般来说，切削深度应适中，避免一次切削过深，避免过大的切削力对机床和刀具的损伤。

对于某些复杂形状的工件，可以采用分层切削的方法，逐渐增加切削深度，保证加工质量。

最后，确定冷却润滑方式。

在数控机床加工塑料复合材料时，冷却润滑是非常重要的。

冷却润滑的选择主要根据材料的性质和切削过程中的温度变化进行考虑。

一般来说，可以采用切削液进行冷却和润滑，以降低材料的热变形和切削过程中的温度升高。

先进复合材料主要制造工艺和专用设备中国航空工业第一集团公司科技发展部 郝建伟中国航空工业发展研究中心 陈亚莉先进复合材料具有轻质、高强度、高模量、抗疲劳、耐腐蚀、可设计、成型工艺性好和成本低等特点，是理想的航空结构材料，在航空产品上得到了广泛应用，已成为新一代飞机机体的主体结构材料。

复合材料先进技术的成熟使其性能最优和低成本成为可能，从而大大推动了复合材料在飞机上的应用。

一些大的飞机制造商在飞机设计制造中，正逐步减少传统金属加工的比例，优先发展复合材料制造。

本文旨在介绍在复合材料制造过程中所涉及到的主要工艺和先进专用设备。

复合材料在飞机上的应用随着复合材料制造技术的发展，复合材料在飞机上的用量和应用部位已经成为衡量飞机结构先进性的重要标志之一。

复合材料在飞机上的应用趋势有如下几点：（1）复合材料在飞机上的用量日益增多。

复合材料的用量通常用其所占飞机机体结构重量的百分比来表示，世界上各大航空制造公司在复合材料用量方面都呈现增长的趋势。

最有代表性的是空客公司的A380客机和后续的A350飞机以及波音公司的B787飞机。

A380上复合材料用量约30t。

B787复合材料用量达到50%。

而A350飞机复合材料用量更是达到了创纪录的52%。

复合材料在军机和直升机上的用量也有同样的增长趋势，近几年得到迅速发展的无人机更是将复合材料用量推向更高水平。

（2）应用部位由次承力结构向主承力结构发展。

最初采用复合材料制造的是飞机的舱门、整流罩、安定面等次承力结构。

目前，复合材料已经广泛应用于机身、机翼等主承力结构。

主承载部位大量应用复合材料使飞机的性能得到大幅度提升，由此带来的经济效益非常显著，也推动了复合材料的发展。

（3）在复杂外形结构上的应用愈来愈广泛。

飞机上用复合材料制造的复杂曲面制件也越来越多，如A380和B787飞机上的机身段，球面后压力隔框等，均采用纤维铺放技术和树脂膜渗透（RFI）工艺制造。

（4）复合材料构件的复杂性大幅度增加，大型整体、共固化成型成为主流。

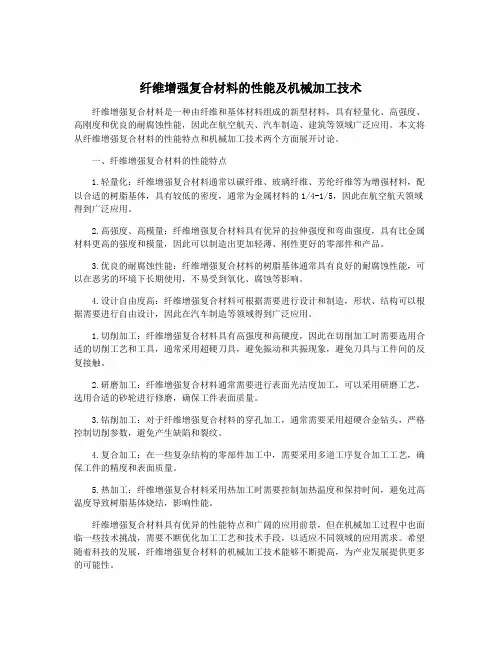

纤维增强复合材料的性能及机械加工技术纤维增强复合材料是一种由纤维和基体材料组成的新型材料，具有轻量化、高强度、高刚度和优良的耐腐蚀性能，因此在航空航天、汽车制造、建筑等领域广泛应用。

本文将从纤维增强复合材料的性能特点和机械加工技术两个方面展开讨论。

一、纤维增强复合材料的性能特点1.轻量化：纤维增强复合材料通常以碳纤维、玻璃纤维、芳纶纤维等为增强材料，配以合适的树脂基体，具有较低的密度，通常为金属材料的1/4-1/5，因此在航空航天领域得到广泛应用。

2.高强度、高模量：纤维增强复合材料具有优异的拉伸强度和弯曲强度，具有比金属材料更高的强度和模量，因此可以制造出更加轻薄、刚性更好的零部件和产品。

3.优良的耐腐蚀性能：纤维增强复合材料的树脂基体通常具有良好的耐腐蚀性能，可以在恶劣的环境下长期使用，不易受到氧化、腐蚀等影响。

4.设计自由度高：纤维增强复合材料可根据需要进行设计和制造，形状、结构可以根据需要进行自由设计，因此在汽车制造等领域得到广泛应用。

1.切削加工：纤维增强复合材料具有高强度和高硬度，因此在切削加工时需要选用合适的切削工艺和工具，通常采用超硬刀具，避免振动和共振现象，避免刀具与工件间的反复接触。

2.研磨加工：纤维增强复合材料通常需要进行表面光洁度加工，可以采用研磨工艺，选用合适的砂轮进行修磨，确保工件表面质量。

3.钻削加工：对于纤维增强复合材料的穿孔加工，通常需要采用超硬合金钻头，严格控制切削参数，避免产生缺陷和裂纹。

4.复合加工：在一些复杂结构的零部件加工中，需要采用多道工序复合加工工艺，确保工件的精度和表面质量。

5.热加工：纤维增强复合材料采用热加工时需要控制加热温度和保持时间，避免过高温度导致树脂基体烧结，影响性能。

纤维增强复合材料具有优异的性能特点和广阔的应用前景，但在机械加工过程中也面临一些技术挑战，需要不断优化加工工艺和技术手段，以适应不同领域的应用需求。

希望随着科技的发展，纤维增强复合材料的机械加工技术能够不断提高，为产业发展提供更多的可能性。

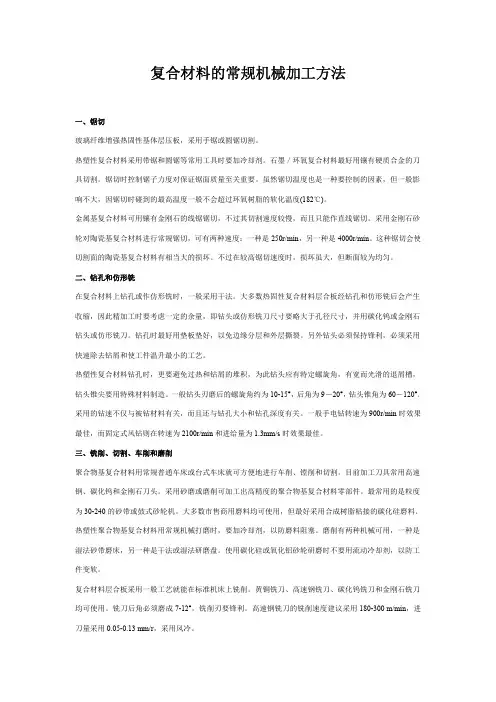

复合材料的常规机械加工方法一、锯切玻璃纤维增强热固性基体层压板，采用手锯或圆锯切割。

热塑性复合材料采用带锯和圆锯等常用工具时要加冷却剂。

石墨／环氧复合材料最好用镶有硬质合金的刀具切割。

锯切时控制锯子力度对保证锯面质量至关重要。

虽然锯切温度也是一种要控制的因素，但一般影响不大，因锯切时碰到的最高温度一般不会超过环氧树脂的软化温度(182℃)。

金属基复合材料可用镶有金刚石的线锯锯切，不过其切割速度较慢，而且只能作直线锯切。

采用金刚石砂轮对陶瓷基复合材料进行常规锯切，可有两种速度：一种是250r/min，另一种是4000r/min。

这种锯切会使切割面的陶瓷基复合材料有相当大的损坏。

不过在较高锯切速度时，损坏虽大，但断面较为均匀。

二、钻孔和仿形铣在复合材料上钻孔或作仿形铣时，一般采用干法。

大多数热固性复合材料层合板经钻孔和仿形铣后会产生收缩，因此精加工时要考虑一定的余量，即钻头或仿形铣刀尺寸要略大于孔径尺寸，并用碳化钨或金刚石钻头或仿形铣刀。

钻孔时最好用垫板垫好，以免边缘分层和外层撕裂。

另外钻头必须保持锋利，必须采用快速除去钻屑和使工件温升最小的工艺。

热塑性复合材料钻孔时，更要避免过热和钻屑的堆积，为此钻头应有特定螺旋角，有宽而光滑的退屑槽，钻头锥尖要用特殊材料制造。

一般钻头刃磨后的螺旋角约为10-15°，后角为9－20°，钻头锥角为60－120°。

采用的钻速不仅与被钻材料有关，而且还与钻孔大小和钻孔深度有关。

一般手电钻转速为900r/min时效果最佳，而固定式风钻则在转速为2100r/min和进给量为1.3mm/s时效果最佳。

三、铣削、切割、车削和磨削聚合物基复合材料用常规普通车床或台式车床就可方便地进行车削、镗削和切割。

目前加工刀具常用高速钢、碳化钨和金刚石刀头。

采用砂磨或磨削可加工出高精度的聚合物基复合材料零部件。

最常用的是粒度为30-240的砂带或鼓式砂轮机。

大多数市售商用磨料均可使用，但最好采用合成树脂粘接的碳化硅磨料。

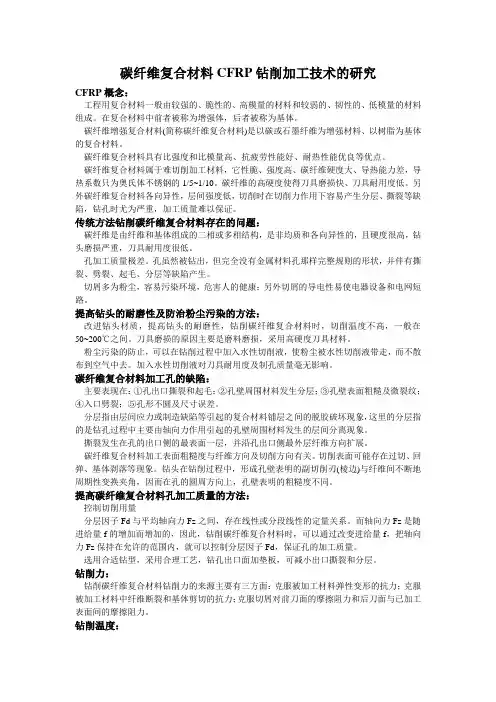

碳纤维复合材料CFRP钻削加工技术的研究CFRP概念：工程用复合材料一般由较强的、脆性的、高模量的材料和较弱的、韧性的、低模量的材料组成。

在复合材料中前者被称为增强体，后者被称为基体。

碳纤维增强复合材料(简称碳纤维复合材料)是以碳或石墨纤维为增强材料、以树脂为基体的复合材料。

碳纤维复合材料具有比强度和比模量高、抗疲劳性能好、耐热性能优良等优点。

碳纤维复合材料属于难切削加工材料，它性脆、强度高、碳纤维硬度大、导热能力差，导热系数只为奥氏体不锈钢的1/5~1/10。

碳纤维的高硬度使得刀具磨损快、刀具耐用度低。

另外碳纤维复合材料各向异性，层间强度低，切削时在切削力作用下容易产生分层、撕裂等缺陷，钻孔时尤为严重，加工质量难以保证。

传统方法钻削碳纤维复合材料存在的问题：碳纤维是由纤维和基体组成的二相或多相结构，是非均质和各向异性的，且硬度很高，钻头磨损严重，刀具耐用度很低。

孔加工质量极差。

孔虽然被钻出，但完全没有金属材料孔那样完整规则的形状，并伴有撕裂、劈裂、起毛、分层等缺陷产生。

切屑多为粉尘，容易污染环境，危害人的健康；另外切屑的导电性易使电器设备和电网短路。

提高钻头的耐磨性及防治粉尘污染的方法：改进钻头材质，提高钻头的耐磨性，钻削碳纤维复合材料时，切削温度不高，一般在50~200℃之间。

刀具磨损的原因主要是磨料磨损，采用高硬度刀具材料。

粉尘污染的防止，可以在钻削过程中加入水性切削液，使粉尘被水性切削液带走，而不散布到空气中去。

加入水性切削液对刀具耐用度及制孔质量毫无影响。

碳纤维复合材料加工孔的缺陷：主要表现在：①孔出口撕裂和起毛；②孔壁周围材料发生分层；③孔壁表面粗糙及微裂纹；④入口劈裂；⑤孔形不圆及尺寸误差。

分层指由层间应力或制造缺陷等引起的复合材料铺层之间的脱胶破坏现象，这里的分层指的是钻孔过程中主要由轴向力作用引起的孔壁周围材料发生的层间分离现象。

撕裂发生在孔的出口侧的最表面一层，并沿孔出口侧最外层纤维方向扩展。

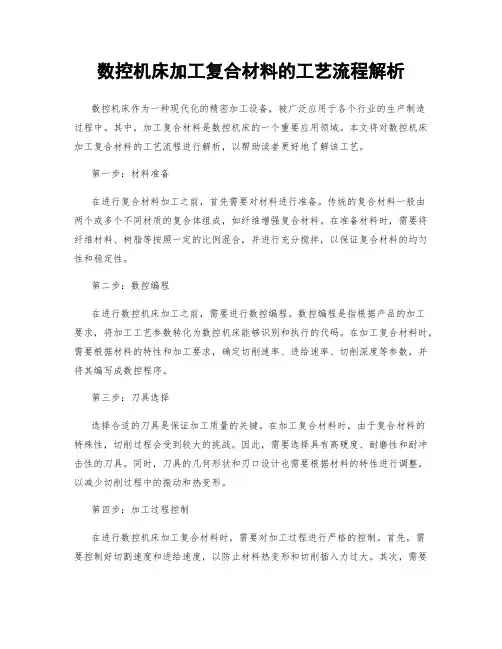

数控机床加工复合材料的工艺流程解析数控机床作为一种现代化的精密加工设备，被广泛应用于各个行业的生产制造过程中。

其中，加工复合材料是数控机床的一个重要应用领域。

本文将对数控机床加工复合材料的工艺流程进行解析，以帮助读者更好地了解该工艺。

第一步：材料准备在进行复合材料加工之前，首先需要对材料进行准备。

传统的复合材料一般由两个或多个不同材质的复合体组成，如纤维增强复合材料。

在准备材料时，需要将纤维材料、树脂等按照一定的比例混合，并进行充分搅拌，以保证复合材料的均匀性和稳定性。

第二步：数控编程在进行数控机床加工之前，需要进行数控编程。

数控编程是指根据产品的加工要求，将加工工艺参数转化为数控机床能够识别和执行的代码。

在加工复合材料时，需要根据材料的特性和加工要求，确定切削速率、进给速率、切削深度等参数，并将其编写成数控程序。

第三步：刀具选择选择合适的刀具是保证加工质量的关键。

在加工复合材料时，由于复合材料的特殊性，切削过程会受到较大的挑战。

因此，需要选择具有高硬度、耐磨性和耐冲击性的刀具。

同时，刀具的几何形状和刃口设计也需要根据材料的特性进行调整，以减少切削过程中的振动和热变形。

第四步：加工过程控制在进行数控机床加工复合材料时，需要对加工过程进行严格的控制。

首先，需要控制好切割速度和进给速度，以防止材料热变形和切削插入力过大。

其次，需要控制刀具的降温和润滑，以避免刀具的磨损和失效。

另外，还需要注意对加工工件进行冷却和除尘处理，以保持加工环境的清洁和安全。

第五步：工件表面处理在完成数控机床加工后，需要对工件的表面进行处理。

由于复合材料加工过程中会产生一定的刀痕和毛刺，需要采用适当的方法进行去除和修整。

常用的表面处理方法包括打磨、抛光和喷涂等，以提高工件的质量和外观。

第六步：质量检验最后，进行加工复合材料的工艺流程解析，不可忽视的是对成品质量的检验。

质量检验是确保产品符合要求的重要环节。

通过采用物理性能测试和外观检查等方法，对加工后的工件进行严格的检验，确保其尺寸精度、强度和表面质量等指标符合设计要求。

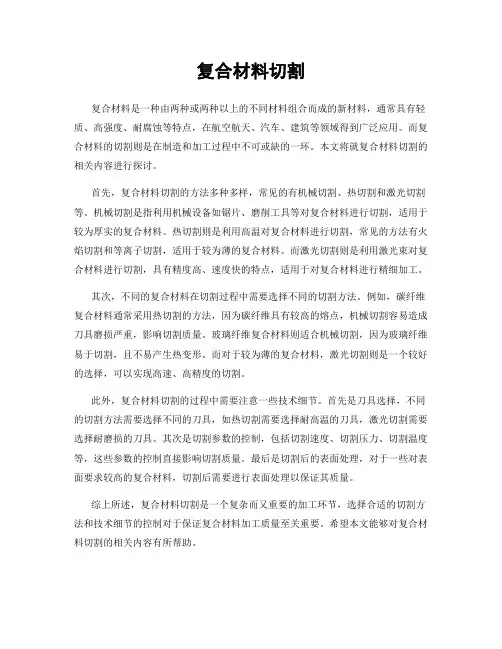

复合材料切割复合材料是一种由两种或两种以上的不同材料组合而成的新材料，通常具有轻质、高强度、耐腐蚀等特点，在航空航天、汽车、建筑等领域得到广泛应用。

而复合材料的切割则是在制造和加工过程中不可或缺的一环。

本文将就复合材料切割的相关内容进行探讨。

首先，复合材料切割的方法多种多样，常见的有机械切割、热切割和激光切割等。

机械切割是指利用机械设备如锯片、磨削工具等对复合材料进行切割，适用于较为厚实的复合材料。

热切割则是利用高温对复合材料进行切割，常见的方法有火焰切割和等离子切割，适用于较为薄的复合材料。

而激光切割则是利用激光束对复合材料进行切割，具有精度高、速度快的特点，适用于对复合材料进行精细加工。

其次，不同的复合材料在切割过程中需要选择不同的切割方法。

例如，碳纤维复合材料通常采用热切割的方法，因为碳纤维具有较高的熔点，机械切割容易造成刀具磨损严重，影响切割质量。

玻璃纤维复合材料则适合机械切割，因为玻璃纤维易于切割，且不易产生热变形。

而对于较为薄的复合材料，激光切割则是一个较好的选择，可以实现高速、高精度的切割。

此外，复合材料切割的过程中需要注意一些技术细节。

首先是刀具选择，不同的切割方法需要选择不同的刀具，如热切割需要选择耐高温的刀具，激光切割需要选择耐磨损的刀具。

其次是切割参数的控制，包括切割速度、切割压力、切割温度等，这些参数的控制直接影响切割质量。

最后是切割后的表面处理，对于一些对表面要求较高的复合材料，切割后需要进行表面处理以保证其质量。

综上所述，复合材料切割是一个复杂而又重要的加工环节，选择合适的切割方法和技术细节的控制对于保证复合材料加工质量至关重要。

希望本文能够对复合材料切割的相关内容有所帮助。

纤维增强复合材料的性能及机械加工技术
纤维增强复合材料是一种由纤维和基质组成的复合材料，具有轻质高强、耐腐蚀、耐热、耐磨等优点，因此在航空航天、汽车、船舶、建筑等领域得到了广泛应用。

本文将从
纤维增强复合材料的性能特点和机械加工技术两个方面进行介绍。

一、纤维增强复合材料的性能特点
1. 高强度：纤维增强复合材料通常由纤维和树脂基质组成，纤维具有高强度和高模
量的特点，能够有效提高复合材料的强度和刚度。

2. 轻质：纤维增强复合材料的密度很低，通常为金属材料的1/4至1/5，因此具有很好的轻质化优势，适用于要求重量轻、强度高的领域。

3. 耐腐蚀：由于纤维和树脂基质的稳定性较高，因此纤维增强复合材料具有很好的
耐腐蚀性能，能够在恶劣的环境下长期使用。

4. 耐热性：部分纤维增强复合材料具有良好的耐高温性能，能够在高温下保持较好
的力学性能。

5. 成型性好：纤维增强复合材料可以通过不同的成型工艺制备成不同形状的产品，
具有很好的设计自由度。

1. 切削加工：纤维增强复合材料具有很高的硬度和韧性，因此在切削加工时需要采
用高速切削和合适的刀具，避免产生振动和热损伤。

4. 成型加工：纤维增强复合材料可以通过模压、压延、拉伸等工艺进行成型加工，
需要控制好温度、压力和成型速度。

5. 粘接加工：纤维增强复合材料的粘接加工需要选择合适的粘接剂和表面处理工艺，确保粘接强度和密封性。

通过以上介绍，我们可以了解到纤维增强复合材料具有很好的性能特点和机械加工技术，对于现代工程领域具有很高的应用价值。

随着科技的不断进步，相信纤维增强复合材
料会在未来得到更广泛的应用和发展。
