超声波治疗仪的操作规程1.检查设备:在使用超声波治疗仪之前,需要检查设备的连接是否良好,电源是否稳定,传感器和探头是否正常工作。
2.准备工作:在接受超声波治疗之前,患者应脱去金属饰品,保持治疗区域干燥和清洁。
治疗区域的皮肤也应无创伤或破溃。
3.治疗区域标记:根据病情和治疗目标,在治疗区域进行标记,以确保治疗的准确性和一致性。
4.调整治疗参数:根据患者的病情和治疗目标,选择适当的治疗参数,如频率、功率、时间和治疗模式等。
通常情况下,低频率适用于深层治疗,而高频率适用于浅部组织。
5.涂抹导向剂:在治疗区域上涂抹适量的导向剂,以确保超声波更好地传递到皮肤和深层组织。
6.探头与皮肤接触:将超声波探头轻轻贴在治疗区域上,确保与皮肤充分接触。
避免过度压力或过度摩擦,以避免皮肤刺激或损伤。
7.运动方式:超声波治疗可以采用静态或动态运动方式。
对于静态方式,探头应保持相对静止;对于动态方式,探头应沿着治疗区域进行平滑移动,以确保超声波的均匀传递。
8.治疗时间:根据治疗目标和患者的病情,设定适当的治疗时间。
通常情况下,每个治疗区域的治疗时间应在5-10分钟之间。
10.清洁和维护:治疗结束后,及时清洁探头和设备,保持其干燥和清洁。
定期维护设备,确保其正常工作和长期使用。
11.随访和评估:在治疗完成后,密切随访患者的病情和治疗效果。
根据患者的反馈和进展,调整治疗计划和参数。
总之,正确的操作规程对于超声波治疗仪的使用至关重要。
只有在合适的治疗参数和方法下,并遵循正确操作步骤,才能确保治疗的安全性和有效性。
医务人员在使用超声波治疗仪之前,务必了解设备的基本知识和操作技巧,并根据患者的具体情况进行个性化治疗。
同时,密切观察患者的反应和进展,及时调整治疗计划,并定期维护设备,以保证其长期稳定和可靠使用。
超声导波检测仪操作说明1.准备工作(1)将探头与仪器连接;(2)按“通道”键选择任意通道;(3)按“参数”键进入探伤参数界面,转动旋钮找到“探头类型”栏,按“确认”键将探头修改为“表面波探头”,按“参数”键返回操作界面;2.调整声速(1)按“调校”键,再按“声速”对应的三角键,仪器提示“请输入起始距离: mm”,按方向键输入适当尺寸,按“确认”键;(2)计算管子中间层直径x,按“范围”对应的三角键,再按方向键将扫查范围调整到合适范围(一般应大于三倍x);(3)将探头放置于试样工件上,找到人工刻槽的反射回波,使一次、二次、三次回波明显易于区分;(4)按“闸门移位”对应的三角键,再按方向键将闸门A、B分别套住一次、二次或二次、三次回波;(5)按“声速”,再按方向键调整声速,观察屏幕回波,并读取两次波的水平数值,直到使两次回波水平之差等于x为止;备注:此过程中可根据需要适当调整增益值3.制备曲线(1)按“曲线”再按“制作”,将探头放在工件试样上,找到内壁人工刻槽回波,并使一次、二次、三次回波明显易于区分;(2)按“闸门移位”,再按方向键,使闸门套住一次回波;(3)按“波峰记忆”找到最高反射回波,再按“自动增益”,按“确认”制作第一点的曲线;(4)依此类推制第二、第三点的曲线;(5)按“确认”键结束曲线制作;4.探伤(1)将探头放置于待测工件表面之上,小范围移动探头进行扫查;(注意探头与工件的耦合)(2)根据表面粗糙程度适当在偏差dB栏增加表面补偿;(3)当发现回波,适当移动探头,看一次、二次、三次回波是否有规律的同升同降,如果是则判定为缺陷;(4)根据缺陷波高度是否超过曲线决定是否对其作记录;注:(1)若在同一位置来回移动探头,草状回波较多,且位置均不发生变化,则一般不作为缺陷;(2)如果某处移动探头,一次、二次、三次回波前后同时移位,即水平位置发生有规律的变化,则判定为缺陷。
超声波治疗仪的操作流程
1、打开电源开关,长按ON/OFF开关键,仪器进入“Welcome screen”欢迎界面。
2、在触摸屏上选定“发生器U1╱U2连接超声头”,连接超声头发出闪光即选中。
3、按下diag键进入“Diagnosis selection”处方界面,通过旋转“select”键进行处方选择,根据患者病情需要选择治疗处方,如:在选择“肌痛”后在触摸屏上点击“确定”。
4、设定治疗时间,可在触摸屏上点击“time”按钮设定所需时间,或者转动“time/stop”旋钮快速设定。
5、设定强度(输出),只能在治疗参数屏幕中和没有进行治疗时设定,可按下屏幕按钮“intensity”或者转动“intensity”旋钮来设定,强度应以患者能耐受为准。
6、待患者充分暴露治疗部位后,在超声头上涂以耦合剂放置于治疗部位,按下“time/stop”键开始治疗。
若治疗过程中需要更改强度或治疗时间需要按下次按钮,在进行更改。
治疗时,嘱患者将治疗头稍加压力压紧,患处应有酸、麻、胀及微热的感觉。
7、治疗结束,仪器会蜂鸣报警,将患者皮肤及连接超声头上的耦合剂擦净,并将仪器“返回”至“Welcome screen”欢迎界面,长按ON/OFF开关键关机,关闭电源开关。
超声波治疗仪的操作流程Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】超声波治疗仪的操作流程一、操作流程:1、患者取舒适体位,充分暴露治疗部位,治疗部位皮肤涂以耦合剂,将超声头置于治疗部位;2、打开电源开关,设定输出模式,按MODE键选择:CON连续模式、1(输出、间隙时间各1s)、(输出、间隙时间各1/2s)、(输出、间隙时间各1/3s);3、设定输出强度INTENSITY:UP键/DOWN键为步距,每按一次增加/减少;SET键步距,每按一次增加。
强度显示窗显示设定值()。
4、设定治疗时间:UP键/DOWN键为1min步距,每按一次增加/减少1min。
5、开始治疗:按下ST/SP键,开始输出超声波,时间显示窗数字闪烁,并开始计时。
6、结束治疗:设定时间到,输出停止,蜂鸣器报警,时间显示数字为“0”并闪烁,治疗结束。
在治疗过程中,按下ST/SP键,输出停止,时间显示数字回到设定值,治疗结束。
7、切断电源:先关闭电源开关,再拔掉电源线;8、擦净超声头上的耦合剂,并用75%乙醇涂擦消毒。
二、注意事项:1、耦合剂应涂布均匀,超声头紧贴皮肤,不得有任何细微间隙;2、固定法治疗时或皮下骨突部位治疗时,超声波强度宜小于W/C㎡;3、避免使用高强度治疗;4、患者治疗部位皮肤感觉缺失时,应特别注意;5、进行胃部治疗前,患者须饮开水300ml,取坐位治疗;6、治疗部位如伴有血肿,超声头应尽量避开血肿中心,输出强度要小,以防再次出血。
磁振热治疗仪操作规范【概念】磁振热治疗仪是以微机处理为基础,采用交变磁场、生物磁振、红外热敷三种物理因子相结合的同步治疗仪器。
具有祛肿、镇痛、消炎的作用,解除疲劳和肌肉酸痛。
【适应症】颈椎病、肩周炎、腰椎间盘突出症、关节炎、肱骨外上髁炎、腱鞘炎、支气管炎、慢性盆腔炎、神经痛等等。
【禁忌症】1出血倾向患者。
2严重的心肺以及肾脏病患者。
超声波治疗仪使用说明书使用超声波治疗仪前,请仔细阅读本使用说明书,并按照说明书的要求正确操作。
本说明书将为您提供详细的产品信息、操作指南和注意事项,确保您正确安全地使用超声波治疗仪。
一、产品概述超声波治疗仪是一款用于医疗保健和物理治疗的设备。
它利用超声波的机械振动和热效应,通过治疗头将能量传输到身体的深层组织,起到促进血液循环、缓解疼痛、消肿等作用。
二、产品组成1. 主机:超声波治疗仪的控制中心,包含操作面板和显示屏,用于设置治疗参数和监控治疗过程。
2. 治疗头:超声波的输出部分,与患者皮肤接触,传递治疗能量。
3. 适配器:将电源电压转化为超声波治疗仪所需的工作电压。
三、使用方法1. 准备工作a. 将超声波治疗仪放置在平稳的台面上,并确保通风良好。
b. 连接适配器,并插入电源插座,确认电源灯亮起,表示设备已供电。
c. 将治疗头与主机连接,并确保连接紧固可靠。
2. 操作步骤a. 开机:长按主机上的电源按钮,待显示屏亮起后松开按钮,此时进入待机状态。
b. 设置治疗参数:根据治疗需求,使用操作面板上的按键设置治疗时间、频率、声强等参数。
c. 控制治疗过程:将治疗头对准治疗部位,保持均匀的接触并施加适度的压力。
按下开始按钮,治疗仪开始工作,显示屏将显示治疗进度。
d. 结束治疗:治疗时间到达设定时间后,治疗仪会自动停止工作。
或者按下停止按钮提前结束治疗。
e. 关机:长按电源按钮,待显示屏熄灭后松开按钮,此时完成关机。
四、注意事项1. 在使用超声波治疗仪前,请仔细阅读说明书并了解各项功能和参数的含义。
2. 使用前请清理和消毒治疗头,并确保其连接牢固。
3. 使用过程中,治疗头必须与患者皮肤有良好的接触,以确保超声波能量传输的有效性。
4. 治疗时间和治疗频率应根据医生的建议和病情合理设置。
5. 避免将治疗头接触到眼睛、脊椎、内脏等敏感部位。
6. 在治疗过程中,如出现不适或异常情况,请立即停止使用,并咨询医生或专业人士的意见。
超声波治疗仪使用方法超声波治疗仪是一种利用高频声波振动产生的物理效应来治疗疾病的医疗设备。
它主要通过产生高频的、无形的、微小的机械振动来促进组织细胞的代谢,缓解疼痛,加速组织修复和再生等作用。
以下是使用超声波治疗仪的具体方法:1.准备工作在使用超声波治疗仪前,需要进行一些准备工作。
首先需要检查设备是否稳定,尤其是检查超声波探头是否完好无损,是否有磨损、裂纹或其他损坏。
接着需要检查超声波治疗仪的输出功率和频率是否符合要求,并对仪器进行消毒。
2.选择治疗参数在使用超声波治疗仪时,需要根据具体疾病选择合适的治疗参数,包括输出功率、频率、工作时间和治疗间隔等。
一般情况下,输出功率在0.1-3瓦之间,频率在1-3兆赫之间,工作时间不宜超过20分钟,治疗间隔不宜太短。
3.涂抹介质超声波治疗仪需要与患者的皮肤接触才能发挥作用,因此在使用前需要在皮肤表面涂抹介质。
常用的介质包括水、凝胶、润滑剂等。
涂抹时要均匀,不要留有空隙,以确保超声波能够有效地传导到皮肤深层组织。
4.选择治疗区域选择治疗区域是超声波治疗的关键,需要根据患者疼痛区域或病变区域进行选择。
一般情况下,治疗区域不应超过治疗探头直径的2-3倍。
5.操作治疗仪将超声波探头紧贴在皮肤表面,通过按下操作按键启动超声波治疗仪,开始治疗。
在治疗过程中,超声波探头要始终贴紧皮肤,保持稳定不动,尽可能多的覆盖治疗区域,以免影响治疗效果。
6.治疗完毕当治疗时间到达设定值后,松开操作按键,关闭超声波治疗仪。
注意在停止治疗之前,先将超声波探头从皮肤表面缓慢移开,以免出现不良的反应。
然后清洗超声波探头和设备的其他部件,进行消毒。
总之,超声波治疗仪的使用需要在严格掌握治疗方法和注意事项的基础上进行,才能达到更好的治疗效果。
此外,在治疗期间需要仔细观察患者的反应,及时处理不良反应,并配合其他治疗手段进行综合治疗,以提高治疗效果。
超声波治疗仪使用说明书一、产品概述超声波治疗仪是一种利用超声波能量来治疗疾病和促进康复的医疗设备。
它通过将高频声波传导到人体组织中,产生一系列的生理效应,从而达到治疗的目的。
本治疗仪具有操作简便、安全有效等特点,适用于多种疾病的治疗和康复。
二、产品组成1、主机:包含控制电路、超声发生器等核心部件。
2、治疗探头:用于将超声波能量传递到治疗部位。
3、电源线:连接主机与电源插座。
三、技术参数1、超声频率:_____MHz2、输出功率:_____W3、治疗时间设定:_____分钟4、工作模式:连续/脉冲四、适用范围1、软组织损伤:如肌肉拉伤、韧带扭伤等。
2、关节炎:缓解关节疼痛、肿胀和炎症。
3、神经痛:如坐骨神经痛、带状疱疹后遗神经痛等。
4、促进伤口愈合:手术后伤口、烧伤创面等。
五、使用方法1、准备工作选择合适的治疗探头,根据治疗部位和病情选择不同的探头类型。
确保治疗仪放置在平稳、干燥的台面上。
连接电源线,将治疗仪接通电源。
2、操作步骤开启仪器电源,显示屏亮起。
通过操作面板上的按键,设置治疗参数,包括超声频率、输出功率、治疗时间和工作模式。
在治疗部位涂抹适量的耦合剂,以确保超声能量的有效传导。
将治疗探头轻轻接触治疗部位,保持稳定的压力和移动速度。
治疗过程中,可根据患者的感受适当调整治疗参数。
3、治疗结束治疗时间结束后,仪器会自动停止输出。
关闭电源,取下治疗探头,清洁治疗部位和探头。
六、注意事项1、治疗前详细了解患者的病情和病史,排除禁忌证。
向患者解释治疗过程和可能的感觉,消除患者的紧张情绪。
2、治疗中密切观察患者的反应,如有不适,立即停止治疗。
保持治疗探头与治疗部位的良好接触,避免有空隙影响治疗效果。
3、治疗后嘱咐患者休息片刻,观察治疗部位有无异常反应。
清洁和妥善保管治疗仪及相关配件。
七、禁忌证1、恶性肿瘤患者。
2、孕妇的腹部和腰骶部。
3、急性化脓性炎症。
4、活动性肺结核。
5、严重心脏病患者。
八、维护与保养1、定期清洁治疗仪的外壳和探头,使用干净、柔软的湿布擦拭。

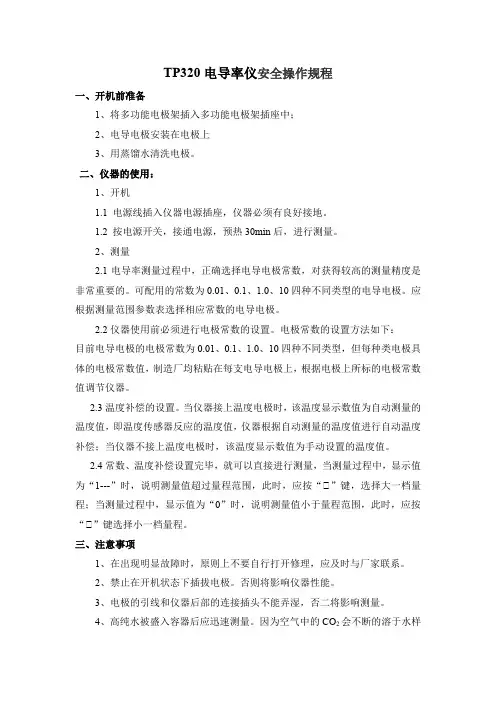

TP320电导率仪安全操作规程一、开机前准备1、将多功能电极架插入多功能电极架插座中;2、电导电极安装在电极上3、用蒸馏水清洗电极。
二、仪器的使用:1、开机1.1 电源线插入仪器电源插座,仪器必须有良好接地。
1.2 按电源开关,接通电源,预热30min后,进行测量。
2、测量2.1电导率测量过程中,正确选择电导电极常数,对获得较高的测量精度是非常重要的。
可配用的常数为0.01、0.1、1.0、10四种不同类型的电导电极。
应根据测量范围参数表选择相应常数的电导电极。
2.2仪器使用前必须进行电极常数的设置。
电极常数的设置方法如下:目前电导电极的电极常数为0.01、0.1、1.0、10四种不同类型,但每种类电极具体的电极常数值,制造厂均粘贴在每支电导电极上,根据电极上所标的电极常数值调节仪器。
2.3温度补偿的设置。
当仪器接上温度电极时,该温度显示数值为自动测量的温度值,即温度传感器反应的温度值,仪器根据自动测量的温度值进行自动温度补偿;当仪器不接上温度电极时,该温度显示数值为手动设置的温度值。
2.4常数、温度补偿设置完毕,就可以直接进行测量,当测量过程中,显示值为“1---”时,说明测量值超过量程范围,此时,应按“△”键,选择大一档量程;当测量过程中,显示值为“0”时,说明测量值小于量程范围,此时,应按“△”键选择小一档量程。
三、注意事项1、在出现明显故障时,原则上不要自行打开修理,应及时与厂家联系。
2、禁止在开机状态下插拔电极。
否则将影响仪器性能。
3、电极的引线和仪器后部的连接插头不能弄湿,否二将影响测量。
4、高纯水被盛入容器后应迅速测量。
因为空气中的CO2会不断的溶于水样中生成导电性能较强的碳酸根离子,电导率会不断的上升,导致测得的数据不准确。
5、电极的不正确使用会引起仪器工作不正常。
在安装电极时,应使电极完全浸入溶液中。
6、若被测溶液的电导率大大超过仪器测量范围的上限,应立即切断电源,并查看电导池是否损坏。

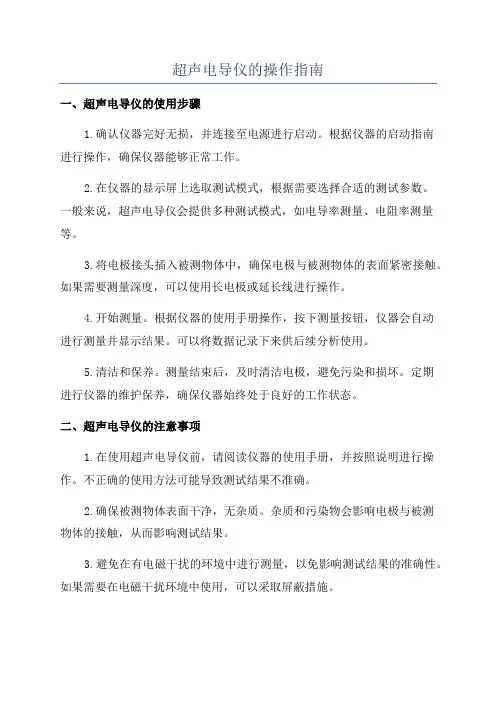

超声电导仪的操作指南一、超声电导仪的使用步骤1.确认仪器完好无损,并连接至电源进行启动。
根据仪器的启动指南进行操作,确保仪器能够正常工作。
2.在仪器的显示屏上选取测试模式,根据需要选择合适的测试参数。
一般来说,超声电导仪会提供多种测试模式,如电导率测量、电阻率测量等。
3.将电极接头插入被测物体中,确保电极与被测物体的表面紧密接触。
如果需要测量深度,可以使用长电极或延长线进行操作。
4.开始测量。
根据仪器的使用手册操作,按下测量按钮,仪器会自动进行测量并显示结果。
可以将数据记录下来供后续分析使用。
5.清洁和保养。
测量结束后,及时清洁电极,避免污染和损坏。
定期进行仪器的维护保养,确保仪器始终处于良好的工作状态。
二、超声电导仪的注意事项1.在使用超声电导仪前,请阅读仪器的使用手册,并按照说明进行操作。
不正确的使用方法可能导致测试结果不准确。
2.确保被测物体表面干净,无杂质。
杂质和污染物会影响电极与被测物体的接触,从而影响测试结果。
3.避免在有电磁干扰的环境中进行测量,以免影响测试结果的准确性。
如果需要在电磁干扰环境中使用,可以采取屏蔽措施。
4.测量时要避免电极与金属或导电体接触,以免导致短路或其他故障发生。
5.在长时间使用超声电导仪前,应对仪器进行预热操作,确保其工作稳定。
6.在测量过程中要保持仪器的稳定,避免震动和颠倒。
这可能会导致测试结果不准确。
三、超声电导仪的常见故障处理方法1.测量结果异常。
首先要检查仪器的连接是否正确,确保电极与被测物体的接触良好。
如果连接没有问题,可能是因为被测物体的电导率超出了仪器的测量范围,需要更换适合的仪器。
2.测量结果不稳定。
可以尝试重新校准仪器,确保仪器的稳定性。
如果问题仍然存在,可能是因为被测物体本身的特性造成的,这时需要对被测物体进行清洁和处理,或者选择其他测量方法。
总结:超声电导仪是一种常用的测量工具,通过测量材料的电导率来评估其性能。
在使用超声电导仪时需要注意一些事项,如确保仪器的连接和使用正确、被测物体表面的清洁等。
