关于机电整体调试方案(1)

机电工程整体调试方案一、引言机电工程整体调试是指在机电设备或系统安装完成后，通过一系列的操作和测试来确保设备或系统能够正常运行，并满足设计要求和技术规范的过程。

通过整体调试，可以检测设备或系统的性能是否符合要求，及时发现和解决问题，确保设备或系统的安全可靠运行。

二、准备工作1.设备清单：清单列出整个机电系统所需的设备、材料和工具，以便进行准备和配备。

2.施工图纸：施工图纸是整体调试的重要依据，包括机电系统的布置图、线路图、接线图等。

3.文档资料：操作手册、设备说明书、技术规范等有关机电设备和系统的文档资料。

三、整体调试步骤1.设备安装：按照施工图纸和设备说明书的要求进行设备的安装和连接，包括机械设备的安装、电气设备的接线和调试等。

2.线路检查：检查机电系统的电源线路、控制线路和信号线路等，确保线路的连接正确，无短路、接地等故障。

3.电气设备调试：对电气设备进行调试，包括电机、开关、仪表等的调试和检查，检查其工作状态和电气参数是否符合要求。

4.系统调试：对整个机电系统进行调试和检查，如通电检查系统的正常运行和控制方式是否正确。

5.系统功能测试：对机电系统的各项功能进行测试，如传动、控制、监测和保护等功能的测试，确保系统运行正常。

6.参数调整：对机电系统的各项参数进行调整，如控制参数、传感器参数等的调整，确保系统的性能和稳定性。

7.试运行：对机电系统进行试运行，模拟实际运行情况，检查系统的稳定性和可靠性。

8.整理记录：整理整个调试过程的记录，包括调试结果、问题和解决方案等，为以后的维护和故障排除提供参考。

四、调试注意事项1.安全第一：调试过程中要注意安全，遵守相关的安全操作规程，确保人员和设备的安全。

2.仔细查验：设备安装和线路连接要仔细检查，保证符合设计和施工要求。

3.有序调试：按照步骤和顺序进行调试，逐步进行，确保每个步骤的准确性和完整性。

4.参数合理：对调试参数要进行合理调整，考虑到设备和系统的特点和工作要求。

机电工程调试方案机电工程调试是机电整体方案设计完成之后，实现调试过程中的核心环节。

通常情况下，调试方案的制定，既取决于方案设计的复杂度，也取决于需求方的经验和技能。

因此，在机电工程调试方案的制定和实施过程中，需要制定前瞻性的计划和水平的技能。

以下是有关机电工程调试方案的详细介绍。

一、调试前的准备1. 设计人员需要提供SI/CD，包括：程序，绒布，时序，系统规格，电路图等；2. 工人准备好测试设备和环境；3. 工人需对系统有深入的了解。

二、设备检验和调试1. 检验运输范围和状态。

设备应当在装运之前进行检验。

它从制造商处出发，并在运输过程中经历了非常严格的路线，以确保设备在交付时处于良好状态。

2. 系统软件安装和调试。

在开始安装过程之前，应对所有部件进行预检，然后进行系统软件的安装，包括基本的系统软件和必要的测试工具和驱动程序。

安装后将对系统进行调试以确保所有可用的测试工具都能够正常使用。

3. 硬件组装和调试。

安装软件之后，将对整个设备进行组装。

所有机械组件，包括电子元件和机械部件，都需要进行组装并进行调试。

在机械组件的调试完成后，将对电路板、电子传感器、传感器和电子电路进行组装和调试。

三、系统测试和运行验证1. 集成测试。

在所有部件都完成组装之后，可以进行系统整体测试。

系统整体测试应根据某些预设的测试用例来进行。

2. 参数调试测试。

对所有的组件，包括机械部件和电子电路，进行参数调整。

这些参数应该能够优化系统的性能，从而提高整个管理过程的质量。

3. 故障排除。

如果系统发生故障，应通过可操作的措施进行排除。

这些措施可能包括：定位起因，查找故障源，查找故障简介，排除故障源，以及重新测试系统。

四、工程方案维护1. 运行维护。

一旦调试完成，应该定期检查设备，并进行必要的维护。

2. 系统优化。

研究和分析各种输出信息和故障报告，并进行改进。

3. 系统升级。

随着新技术或新的加工模式的引入，系统的维护和改进可以保持更新，以及改进管理质量和生产效率。

机电工程系统调试方案一、方案背景二、调试步骤1.熟悉设计要求和技术规范在进行系统调试前，必须熟悉设计要求和技术规范，了解每个系统的功能和工作原理，以及系统之间的相互关系。

2.检查设备安装质量对机电设备的安装质量进行检查，包括设备的固定、连接、接地、布线等方面，确保设备安装符合设计要求和安全规范。

3.检查电气系统检查电气系统的接线、电缆等情况，确保电气系统安全可靠。

进行电气系统的初次接通试验，检查电气设备和开关的工作状态，验证电气系统的正常工作。

4.检查机械系统检查机械系统的传动装置、阀门、泵等，确保机械系统安装正确，并能正常运行。

通过观察和检测，验证机械系统的正常工作。

5.检查控制系统检查控制系统的控制设备和仪表仪器的安装质量，并进行相应的调试和校准。

验证控制系统的稳定性和可靠性。

6.调试整体系统对机电系统进行整体调试，包括电气系统和机械系统的协调工作。

检查各个子系统之间的相互作用，确保整体系统能够正常运行。

7.测试系统功能对机电系统的各个功能进行测试，验证系统的功能是否符合设计要求和技术规范。

通过对系统的各个工作环节进行测试，评估系统的综合性能。

8.优化系统运行效果根据系统的实际运行情况，对系统进行优化调整，改善系统的运行效果。

包括调整控制参数、增加安全保护装置等，提高系统的性能和可靠性。

三、调试方案的注意事项1.安全第一在进行调试工作时，安全应始终放在首位。

必须严格按照安全规范进行操作，对有风险的操作必须采取相应的安全措施。

2.严格按照调试计划进行在进行调试工作时，必须按照预定的调试计划进行，合理安排工作顺序和时间。

确保每个步骤都得到充分的考虑和配合。

3.采用科学的测试手段在调试过程中，应采用科学的测试手段和工具，以保证测试结果的准确性。

使用合适的测试设备和仪器，避免人为因素对测试结果的影响。

4.记录调试结果在调试过程中，应及时记录调试结果，包括每一步的测试数据、调整参数等。

通过记录，可以追溯调试过程，找出问题的根源，并为后续的优化工作提供参考。

机电系统综合调试方案一、方案背景机电系统是指由机械和电气两个组成部分组合而成的系统，广泛应用于各行各业。

在机电系统的调试过程中，为了保证系统的正常运行和稳定性，需要进行综合调试。

本方案旨在通过对机械和电气两个方面的综合调试，确保机电系统的性能和可靠性。

二、方案内容1.前期准备在进行机电系统综合调试之前，需要进行一系列的准备工作。

首先，需要对机械和电气方面的系统进行详细了解，并编制相应的调试计划和日程安排。

其次，需要准备好相应的调试设备和工具，如调试仪器、电脑等。

最后，应建立一套完善的调试记录和报告制度，方便对调试过程进行追踪和总结。

2.机械调试机械调试主要包括安装、检查和调整等过程。

首先，要确保机械设备的正确安装，包括设备的摆放位置、接地、连接管路等。

然后，对机械设备进行全面检查，包括检查设备的密封性、润滑油的使用情况、传动系统的正常运转等。

最后，调整机械设备的相关参数，如压力、速度、位移等，以确保设备的性能符合要求。

3.电气调试电气调试主要包括布线、接线和调试等过程。

首先，要按照电气图纸进行布线，在布线过程中要遵循相关的安全规范和标准。

然后，进行接线工作，包括电源线、信号线和控制线等。

接下来，对各个电气元件进行调试，如电机的运行方向、传感器的灵敏度、控制器的参数等。

最后，进行整个电气系统的集成调试，确保各个电气元件之间的协调运行。

4.系统整合调试在机械和电气调试完成后，需要对整个系统进行整合调试。

首先，要对机械系统和电气系统进行连接，并进行相应的功能测试，如启动、停止、调速等。

然后，根据系统的工作特点，对系统进行参数调整和优化，以提高系统的性能和效率。

最后，对整个系统进行运行测试，在正常运行条件下，模拟实际工况，验证系统的稳定性和可靠性。

三、方案总结机电系统综合调试是一个复杂而又关键的工作，对于保证机电系统的性能和可靠性至关重要。

通过机械和电气两个方面的综合调试，可以有效地解决系统中的问题和隐患，提高整个系统的运行效能。

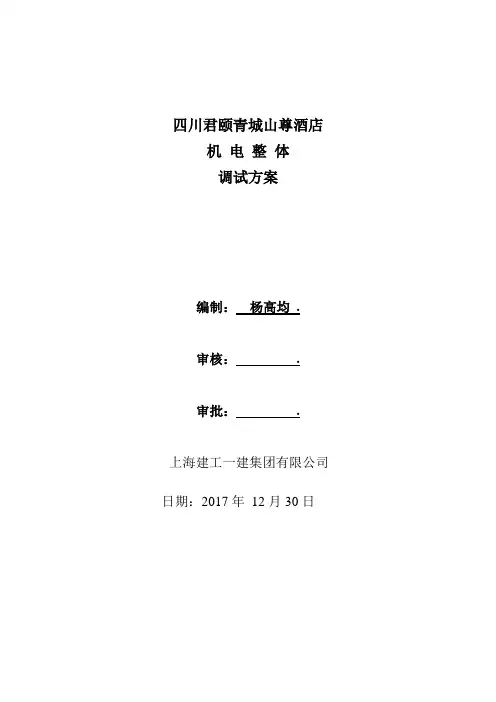

四川君颐青城山尊酒店机电整体调试方案编制：杨高均.审核：.审批：.上海建工一建集团有限公司日期：2017年12月30日目录第一章、工程概况1、工程简介2、调试目的3、调试小组、配合单位4、目前现场条件第二章、暖通、空调系统联合调试方案1、调试说明2、系统概况3、空调调试目标参数4、空调系统设备分布及测试内容5、试运行与调试顺序6、调试人员组织7、调试准备工作8、空调系统电气设备及其主回路的检查与测试9、空调系统的清扫10、通风空调系统试运转11、空调冷冻（却）水系统试运转12、空调自控系统试转13、压缩机试转14、无负荷联合试转15、风机风口风量的测试16、空调设备性能测定与调整17、空调室正压的测定与调整18、自动调节及检测联合动作的测试及调整19、空调室内气流组织的测定与调整20、系统综合效果测定21、噪音测定22、系统故障排除23、调试中常遇问题的解决方法24、不合格产品的质量处理25、成品保护26、文明施工安全注意事项27、调试资料整理和分析第三章、锅炉房系统调试方案1、系统概况2、锅炉房系统调试准备3、主要附属设备调试4、真空热水机组调试5、蒸汽锅炉调试6、系统试运行7、系统试运行期间临时排水、及应急排水方案8、质量标准9、成品保护10、安全注意事项11、应急预案第四章、生活水泵房系统运行方案1、系统概况2、生活水泵房系统调试准备3、主要附属设备调试4、真空热水机组调试6、系统试运行7、系统试运行期间临时排水、及应急排水方案8、质量标准9、成品保护10、安全注意事项11、应急预案第五章、系统送电试运行1、本工程配电系统特点2、编制目的3、调试依据4、系统调试前应具备的条件5、调试组织机构图及岗位职责6、动力系统调试前对系统的要求7、总体思路（调试方法）8、调试具体内容9、动力干线系统调试10、安全保卫措施11、附表第六章、给排水系统运行调试1、试验注意事项3、给水系统调试4、热水系统调试第一章工程概况工程概况：工程名称：四川君颐青城山尊酒店机电总承包工程地点：都江堰市青城山镇五里村、石桥村三组业主：都江堰市青城贡品堂茶业有限公司设计：四川天筑景典设计有限公司、苏州科技学院设计研究院有限公司工程规模：总用地面积为52565 平方米,总建筑面积32243 平方米。

机电工程系统调试方案一、机电工程调试准备（一）、调试仪器：热球风速仪；微压差机；毕托管；“U”型管；电压表；钳形电流表；转速表；其它相关仪器。

（二）、机电工程调试准备1、为了确保顺利完成各系统调试工作，项目部、设备供货商应积极配合做好各设备单机调试工作。

在确保安装工作量全面完成的同时，对每一设备做到通水、通电，并按系统功能要求做好各系统负荷调试各项准备工作，确保各系统负荷调试顺利进行。

2、调试人员的准备：参与系统调试的人员必须具有丰富的调试经验，对各系统的工艺流程、控制原理非常熟悉，有较强的解决调试过程中出现问题和排除故障的能力，并由各系统主管施工员带队负责。

3、清扫准备：在系统调试前应对泵、柜、箱、洁具、风机、照明器具等机电设备，进行清扫和完整性检查，现场的环境也要保持清洁。

4、资料准备：调试资料包括整套的系统图，控制原理图，相关的平面图和由设计院提供的调试数据。

5、调试用仪器、仪表、设备的准备。

6、制定调试进度计划：由项目经理召集各专业人员，编制综合调试计划，在各专业协同调试时，应组织一个综合小组，并指定一名组长，负责某一综合项目的调试工作。

7、系统调试方案编写：各专业施工技术人员必须熟悉设计要求,工艺流程、压力和输送介质、温度等技术参数。

根据各系统的负荷调试施工顺序、进度和施工方法，编制出相应完善的调试方案,来指导调试全过程。

8、在调试前须确定排水系统管路完善，地下室、设备机房内压力排水系统处于正常工作状态。

9、泵类的负荷联动试车顺序为：验明该泵控制箱、柜没有受电---箱内外清扫---检查电器，线路是否正常，紧固螺栓是否松动---查出电动机额定电流，把热继电器动作电流整定在1.25-1.3倍额定电流---控制箱、柜受电---确认电压正常，信号灯指示准确---待命---待设备专业和水电专业人员确认可以开泵时---选择开关置“手动”---点动开泵---确认转向是否正确，电动机及泵无异常情况后再次开泵，2分钟后测量工作电流，三相电源应平衡，与额定电流值不超过+5%—10%约20分钟后，无异常---停泵---选择开关置“自动”。

机电调试方案一、背景描述机电调试是指将机电元件进行组装，安装和调试，以确保设备正常运行并达到预期性能。

机电调试是一个重要的环节，它涉及到机械工程和电气工程等多个领域的知识。

本文将介绍机电调试的方案和步骤。

二、调试方案2.1 设定调试目标在进行机电调试之前，首先需要设定调试目标。

调试目标包括但不限于：•设备的正常运行•设备的稳定性和可靠性•设备的精度和准确性•设备的安全性在设定调试目标之前，需要对设备的设计要求进行充分了解，并明确具体要求。

2.2 确定调试环境调试环境的选择对于机电调试非常重要。

调试环境应提供良好的空气，温度和湿度等条件，以确保调试过程的准确性和稳定性。

如果设备将在特殊环境中操作，如高温或低温环境等，需要提前进行模拟和测试。

在进行机电调试之前，需要进行机械组装，将各个机械部件按照设计要求安装到设备上。

机械组装需要按照图纸和技术要求进行，确保各个部件的连接和定位正确。

2.4 进行电气布线电气布线是机电调试的重要一步，需要将各个电气元件按照电路图进行连接。

在进行电气布线之前，需要检查电气元件的参数和规格是否满足需求，并确保电路图的准确性。

2.5 进行初步测试完成机械组装和电气布线之后，可以进行初步测试。

初步测试可以检查设备的基本功能是否正常，如电机的转动，传感器的反馈等。

初步测试可以通过手动控制完成，也可以使用简单的测试设备进行。

2.6 进行参数调整在进行参数调整之前，需要对设备的工作原理和控制原理进行充分了解。

参数调整可以通过调整控制参数和传感器参数等来控制设备的运行。

参数调整需要根据设备的实际情况进行，也需要进行反复测试和调整，直到达到设定的调试目标。

在完成参数调整之后，可以进行系统测试。

系统测试是对整个设备的全面测试，包括机械部分和电气部分。

系统测试需要模拟设备的实际工作环境，并进行正常和异常情况的测试。

系统测试的结果可以评估设备的性能和稳定性。

2.8 进行安全测试安全测试是机电调试不可或缺的一步，它可以检查设备的安全性能和防护措施是否满足要求。

机电工程整体调试方案1临时供暖前的系统完善和安排根据甲方的进度安排和要求，11月15日要进行临时供暖。

需要在施工安排工作时首先将需要供暖的区域内空调系统完成安装、试压、保温、送电、送水、单机调试和运转调试，在与不需要临时供暖的区域系统连接处设置临时阀门进行隔断，保证临时供暖正常运行。

临时供暖区域的空调系统检查完善后，可以局部进行单机试运转和系统调试运行，调试的程序仍然按照正常的竣工前调试程序进行，但可以先行调试供暖系统，以作临时采暖需要。

2竣工前的调试工程安装完成后，应组织进行各系统调试和整体调试。

由项目总工程师进行组织协调，与各专业工程师组成调试领导小组。

先按照专业和分部分项工程制定单机单项系统测试调试，最后进行整体系统调试。

各专业的测试调整方案在分部分项工程施工组织设计中已有描述。

各专业系统测试（包括系统试压、冲洗等工作）完成后可以组织进行单机试车和整体调试。

本机电分包主要是通风空调系统的调试，按照以下几个步骤进行：2.1调试前的准备：1）系统调试前，先编制调试方案，报送监理工程师审核批准。

2）熟悉要调试的空调系统设计图纸和有关技术文件，例如室内、室外空气计算参数，风量，冷热负荷、恒温精度要求等，弄清送（回）风系统、供冷和供热系统、自动调节系统的全过程。

3）绘制空调系统的透视示意图。

4）调试人员会同设计、施工和建设单位深入现场，查清空调系统安装质量不合格的地方，查清施工与设计不符的地方，记录在缺陷明细表中，限期修改完。

5）备好调试所需的仪器仪表和必要工具，消除缺陷明细表中的问题。

电源、水源、冷、热源准备就绪后，即可按计划进行运转和调试。

2.2系统运转前的检查：1）核对风机、电动机的型号、规格是否与设计相符。

2）检查地脚螺栓是否拧紧，减震台座是否平，皮带轮或连轴器是否找正。

3）检查轴承处是否有足够的润滑油，加注润滑油的种类和数量应符合设备技术文件的规定。

4）检查设备接地是否连接可靠。

5）风机启动可连续运转，运转应不少于两个小时。

建筑机电综合调试方案建筑机电综合调试方案一、背景介绍建筑机电综合调试是在建筑工程完工之后对建筑机电设备进行集中调试与检验的一项工作。

它包括电力系统、给排水系统、空调系统、电梯系统等机电设备的调试工作。

通过综合调试可以确保建筑机电设备的正常运行、安全可靠，并为建筑工程的后续运营提供保障。

二、调试流程及方案1. 调试前准备工作在进行综合调试之前，需要进行一系列的准备工作，包括：1) 完善设备安装确保机电设备的安装工作完成，各个设备之间的连通性与接线正确无误。

2) 准备调试工具与设备准备必要的调试工具和设备，如电压表、电流表、温度计等，以便进行调试时的实时监测与检验。

3) 制定调试计划根据建筑机电设备的种类及数量，制定详细的调试计划，明确调试顺序与内容。

4) 配备调试人员与技术支持确定调试人员及技术支持人员，确保有足够的人力资源进行综合调试工作。

2. 建筑机电设备调试综合调试工作包括电力系统、给排水系统、空调系统、电梯系统等方面的调试，具体流程如下：1) 电力系统调试对电力主控室、开关箱等电力设备进行检验，检查线路接线是否正确、电压是否稳定等。

2) 给排水系统调试对给水系统、排水系统进行调试，包括水泵及水泵控制系统、水箱阀门及水位控制系统、给水管网、排水管网等的检验与调试。

3) 空调系统调试对空调设备进行调试，包括冷却水系统、输送风系统、温度湿度控制系统等的检验与调试。

4) 电梯系统调试对电梯设备进行调试，包括电梯运行、停靠、开门关门等功能的检验与调试。

3. 调试结果及报告综合调试完成后，需要对调试结果进行评价与总结，编写调试报告。

调试报告中应包括：1) 调试过程的记录与整理对调试过程中的关键参数、调试时间等进行记录，并进行整理总结。

2) 调试结果的分析与评价根据调试结果，对机电设备的运行情况进行评价，判断设备是否正常运行并提出意见与建议。

3) 问题与改进措施对调试过程中出现的问题进行记录，并提出改进措施。

机电系统调试方案机电系统调试是一个非常重要的工作环节，它关乎到整个机电设备的正常工作和运行。

合理的调试方案可以提高机电设备的工作效率和稳定性，减少故障和事故的发生。

下面给出一种机电系统调试方案，以便能更好地进行机电设备的调试工作。

一、调试前的准备工作1.准备设备：调试工具箱、测量仪器、接触器、电缆等；2.根据机电设备的相关文档，对机电设备的工作原理、操作要点和注意事项等进行了解；3.确保机电设备的电源和接地良好；4.验证设备是否已经安装和连接完毕。

二、检查机电设备的各个部分1.检查设备的各个传动部件是否正常，包括各个电机、腔体、泵等；2.检查各个传感器和控制开关是否正常，并验证其工作状态是否正确；3.检查设备的接线是否正确接地,检查电缆的连接是否牢固；4.检查设备的各个液路和气路系统是否正常。

三、按照设备工作流程进行调试1.首先，按照设备的操作流程启动设备；2.通过观察设备运行时的各个指示灯和显示屏，验证设备的工作状态是否正常；3.启动设备的各个传动部件，观察其运行状态是否正常，检查有无异常声音和振动；4.根据设备的工作原理和要求，对设备的各个功能进行测试和验证；5.在设备正常运行的基础上，进行负载测试，观察设备的负载特性和工作稳定性。

四、对设备进行调整和优化1.根据设备的实际工作情况，对设备的参数进行调整和优化，以达到最佳工作效果；2.根据设备的工作状态和工作负载，对设备的传感器和控制装置进行调整和校准，以满足设备的工作要求；3.通过测量和测试，对设备的工作效率、功率和能耗等进行评估和优化。

五、记录和分析调试过程和结果1.在整个调试过程中，及时记录设备的工作状态、参数和调整情况，以备后续分析和参考；2.对设备调试过程中出现的问题和难点进行总结和分析，找出解决办法和优化方法；3.根据设备的调试结果和评估，修改设备的工作流程和规程，以提高设备的工作效率和稳定性。

六、整理并提交调试报告1.根据设备的调试过程和结果，整理调试报告，包括设备的工作情况、问题和解决方法等；2.向相关责任人和团队成员提交调试报告，并进行讨论和汇报；3.根据调试结果和报告，提出对设备的改进和优化建议。
