新津现代有轨电车项目通信工程编号:TX-01通信线路敷设施工作业指导书单位:中铁二局集团电务工程有限公司新津现代有轨电车项目部编制:李佳奇审核:王俊鑫批准:吴胜伟2015年5月12日发布2015年6月1日实施1适用范围适用于新津现代有轨电车项目通信工程光电缆敷设、引入及成端,缆沟开挖、排管穿放、光电缆防护施工。
2作业准备2.1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集,如径路复测等。
修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。
如光、电缆槽是否已具备敷缆条件等。
所敷设的光缆应满足业主和BT公司相关规定。
3技术要求(1)施工中要统一标准、统一工艺,组织施工人员进行现场定标。
(2)敷设径路按设计要求施工。
(3)占用的排管孔道或槽道位置符合设计要求。
(4)孔道或槽道内摆放顺直自然。
(5)孔道或槽道同时敷设多条光电缆时,互不交叉,标识明确。
(6)光缆的弯曲半径不小于光缆外径的15倍,铝护套电缆不小于电缆外径的15倍。
(7)光缆引入室内时,应在引入井或室内上机架前做绝缘节,室内、室外金属护层及金属加强芯应断开,并彼此绝缘。
(8)光缆引入室内应终端在光配线架或光终端盒上。
(9)引入室内的光缆应固定安装牢固。
(10)光电缆引入时不同型号、规格的光电缆上、下行标识应清晰、准确。
(11)室内电缆分线盒安装在墙上时,分线盒安装位置符合设计要求,引入口到分线盒的电缆应采取防护措施。
(12)成端电缆的芯线应编把,芯线宜保持原有扭矩。
(13)光缆终端接续光缆终端接续是指光缆进入机房后,在光缆配线架(ODF架)或终端盒上与光尾纤进行收容接续,从而将需要的光纤下站后为传输提供通道。
2.工程〔系统和设备〕概况与工程量将该作业指导书所涉与的工程项目〔系统或设备〕概况作一简介,必要时可用简图表达,工程名称、规模。
1.1工程概况(系统和设备)1.2主要工作量〔X围和具体工作量等〕工程量应统计定额计算依据的总量〔吨、米等〕,如项目较多,可列出工程量一览表,根据设计图纸详细列出所要材料和设备的规格型3.编制依据⑴国家法律法规性文件⑵业主制定的质量目标和合同承诺⑶已批准的施工图和设计变更与设备出厂的技术文件。
⑷已批准的施工组织总设计和专业设计。
⑸合同规定采用的规程规X等。
⑹工程施工装备和现场条件。
⑺类似工程的施工经验、专题报告等可作为参考资料。
⑻所有依据的文件必须是体系内的有效文件。
⑼依据中要注明依据文件的名称、文号或编码等。
列出与防雷接地系统相关的技术、质量、安环的规程、规X、标准与设计图纸,厂家图纸,变更等。
例:3.作业前必须具备的条件和应做的准备条件:是指作业前对技术、人员、机具、设备材料、场地道路和与该作业相关的专业和作业等各方面的要求。
准备:是实施者在正式实施前应做的工作,它包括技术、人员、机具、安全器具、设备材料、场地道路等的准备和与其它系统设备的隔离、防护以与成品保护等。
⑴技术准备它包括技术交底X围、图纸资料准备、人员培训等。
⑵作业人员它是作业准备的主要要素,是指对作业人员的配置与必需的〔或法定的〕资格 (如检验、试验人员、特殊作业人员等)的要求和作业人员职责分工和权限的具体规定和说明。
⑶作业工机具它是作业准备的主要要素,是指作业应根据工程需要,选定适宜的施工机具和仪器仪表,其规格与精度应能满足国家计量传递标准和生产效率、产品质量标准与工艺的要求。
⑷材料和设备施工必须的主材、消耗性材料等和设备的准备和要求⑸安全器具施工必备的安全工器具⑹工序交接说明该作业前其它作业工序应具备的条件、系统隔离和与其它专业的分工等。
例:3.1技术准备电缆敷设、接线施工所需要的图纸会审完毕,会审提出问题已解决;作业指导书编制完毕;制定技术和安全措施,并交底双方签字3.1.1电缆施工图与电缆敷设清册是电缆施工的重要依据,因此也是准备阶段技术人员的重要工作。
光电缆线路施工作业指导书一、适用范围本作业指导书适用于站房外光电缆施工。
二、作业准备1、施工流程根据工程规模、特点及工期要求,确定施工方案及采用的技术标准,合理安排劳动力;校验和检测仪器、仪表、工具、机具;认真审核设计文件,复测径路,确定防护点及防护数量;逐级做好施工技术交底工作。
3、光电缆测试仪表、光电缆线路路径复测光电缆线路路径的复测内容:丈量线路长度和标高相关地形情况,核对径路位置, 确定光电缆防护方式和数量及相关的施工方法,核定地下设施和障碍物情况,确定线路土质情况等。
光电缆线路径路选择应满足下列要求:光电缆径路应垂直穿越铁路和公路,半垂直穿越有困难时,其夹角度不应小于45 ° ;光电缆穿越铁路时,距道岔间距不小于3m,开挖时应避开轨道连接点。
光电缆径路通过坡长大于30m,坡度大于30°的陡坡地段吋,应按S弯丈量光电缆长度。
光电缆径路宜靠近光电缆分歧点,以减少分歧光电缆的长度。
光电缆径路宜避开电站、变电所、电台、油库、靶场和主耍军事设施以及破坏林木较多的处所。
半光电缆径路必须通过铁路路肩或沿铁路附近狭窄地带通过吋,与轨道屮心的最小水平距离,应符合施工规范和设计要求。
光电缆径路必须靠近铁路吋,应预先考虑光电缆沟开挖弃土的堆放场地,严禁堆土危及行车安全或严重污染道床、道砂。
光屯缆径路应避开水害时可能危及路基和河堤安全的处所。
光电缆径路应避开施工和维护极端困难的处所。
直埋式光电缆在农村及市郊区与其他建筑物平行或交叉吋,其最小间隔距离应符合设计及有关施工规范的要求。
直埋式光电缆与其他架空明线或电力线路的电杆及大树的间隔距离小于lm时应按设计要求采取防护措施。
6、光电缆单盘测试及配盘(1)光缆单盘测试光缆开盘检验:光缆开盘前对照运单检查包装标识、端别、盘号、盘长、包装有无破损,缆线外观有无损坏、压扁现象并作好详细记录。
光缆开盘后收集好出厂记录与合格证,并根据光缆出厂合格证和测试记录,审查光缆程式,光纤的几何、光学、传输特性、机械物理性能等是否符合设计要求。
电力电力公司配网工程光缆作业指导书配网工程中的光缆作业指导书一、背景介绍光缆作为电信和电力行业的重要组成部分,也被广泛应用于配网工程中。
本指导书旨在介绍配网工程中的光缆作业相关知识和操作流程,以确保光缆的安全可靠运行,同时提高工作效率。
二、作业前准备1. 工具、设备准备:光缆剥皮器、剪线钳、布线钳、电缆钳、电缆卡扣、钢索、扯力机、固定夹、角钢、卡板等。
2. 现场检查在作业前需要检查配网系统的整体情况,包括管线支架、电缆管道的状态和数量、管线的长度、线路走向、路由图、隧道口的尺寸、通气、排水及消防设施是否齐全等。
3. 安全防护作业前要医学对作业区域进行调查和评估,开展必要的安全防护措施和个人防护措施,如穿戴防护服、防护眼镜、防护鞋、手套等,同时要配备足够的灭火器材。
三、光缆安装步骤1. 布线找线首先需要根据电缆走向,进行走布线找线,找出拉设光缆的线路,同时进行线路调整。
2. 光缆剥皮根据所拉设的光缆要求,进行光缆剥皮,以揭露出光缆中往返光缆对应的保护套管、中心缆、纤维等。
3. 缆线组对接将对应的光缆纤维、保护套管和中心缆进行配对接,使用光源和光功率计检验是否有严重的损伤或纤芯损坏。
4. 光缆扯力进行光缆拉设,使用钢索和扯力机进行拉设,同时在光缆的特殊位置设置固定夹、角钢和卡板,确保光缆的稳定性。
5. 工程调试在完成光缆的安装后,进行光缆质量测试,调试光缆的连接和信号传输。
四、作业安全注意事项1. 严格执行操作规程,做好工作安全;2. 在处理电缆时,一定要戴手套,以免损伤手指;3. 在操作光缆的时候,一定不要过分强硬的拉扯,以免损坏内部结构;4. 在抽取电缆和更改电缆布局时,必须让铜芯缆线和钢芯铝线分别放置于不同的托盘上;5. 在进行电缆安装前,必须按照要求检查线缆的线路走向、路由图等情况,以确保安装的准确性和有效性;6. 在光缆拉设过程中,如果发现有任何异常,请及时暂停作业,并进行妥善处理。
越过疑点,必定会有安全隐患。
篇一:通信作业指导书通信专业通信线路:一.光缆敷设1、光缆径路:铁路光缆一般采用直埋方式敷设。
光缆沿铁路路基坡脚敷设,并离跛脚一米距离,个别困难地段敷设在路肩上(回土同时一定要养成夯实的习惯,防止护坡塌方的发生)。
2、光缆埋深:埋设深度根据土质及地形分别采用:路基坡脚下粉细砂、砂质黄土不小于1.2米;路肩敷设时,埋深不小于0.8米;穿越铁路(距路基面)、沟、渠时,埋深不小于1.2米。
个别埋深达不到要求时应采取防护措施,但最小防护埋深应达到相关规范要求.3、光缆防护:①穿越铁路采用钢管防护;②通过浅涵顶部时设钢管防护(浅埋或水泥面固定);通过小桥,采用钢管防护,并用水泥包封;③埋设在路肩或埋深达不到要求的困难地段,采用水泥槽防护;④接头采用接头盒方式,接头盒外采用水泥扣槽防护;⑤在穿越站场、城镇等易开挖地段时,采用砂砖防护;⑥通过新建大、中桥采用桥上预留电缆槽防护,槽内设电缆防震垫;通过既有大中桥时采用桥架防护;下桥时采用钢管防护,并用水泥包封,钢管与电缆槽衔接处必须封堵。
⑦光缆上坡(坡度>20度,坡长>30m时)采用蛇形敷设,每隔20m设固定横梁一处。
4.、光缆防雷:所有光缆接头两侧的加强芯固定在接头盒内,金属加强芯与金属护套实施电气阻断,每盘光缆间不做电气连通。
5、光缆余留:①光缆标准盘长2公里;②中间站通信机械室引入口外余留3米;通信站引入口外余留5米;③光缆接续后余留3米(不含接头盒内光纤的收容余长1。
2米);④过轨、过公路两侧各余留1米;⑤通过200米及以上的大桥两端各余留3米。
6、光缆引入:①光缆引入通信站后,光缆终端至光纤配线架;②光缆引入中间站通信机械室后,引至车站电化引入综合柜的光缆终端盒;③干线光缆采用环引方式引入区间基站机房后,引至光纤熔接盒.7、光缆标石:光缆标石分别设在光缆接头点及光缆余留点;线路转弯点;所穿铁路及公路两侧;穿越障碍物时,利用前后两埋设标寻找电缆有困难的地段;直线段敷设时按50米一处设置标石。
电缆敷设作业指导书(新版本)。
GB -2010《建筑电气设计规范》GB -2015《建筑工程施工质量验收规范》GB -2013《电力工程施工与质量验收规范》GB -2015《电力工程施工安全标准》GB/T -2016《风电场电气工程施工及验收规范》16-2016《建筑工程施工现场安全技术规程》63-2016《建筑施工质量验收规范》三、作业流程1.电缆敷设1.1 敷设前的准备工作1.1.1 确认敷设路线,绘制敷设图纸,制定敷设计划。
1.1.2 按照设计图纸要求,清理敷设路线,确保路线畅通无阻。
1.1.3 检查敷设路线附近的设备、管线等,做好保护措施。
1.2 敷设过程1.2.1 确认电缆型号、规格、长度等参数,检查电缆表面是否有损坏、破损等情况。
1.2.2 按照设计要求进行电缆敷设,注意电缆的弯曲半径,不得小于电缆规定的最小弯曲半径。
1.2.3 在电缆敷设过程中,应注意电缆的保护,避免电缆受到机械损伤、化学腐蚀等影响。
1.3 敷设后的工作1.3.1 检查电缆敷设质量,确认电缆敷设是否符合设计要求。
1.3.2 进行电缆接头的制作和接线工作。
2.二次接线2.1 前期准备工作2.1.1 确认接线图纸,制定接线计划。
2.1.2 检查接线设备、工具等,确保完好无损。
2.2 接线过程2.2.1 确认接线点,检查接线端子是否干净、无锈蚀等情况。
2.2.2 按照接线图纸要求进行接线,注意接线的正确性和可靠性。
2.2.3 在接线过程中,应注意接线的保护,避免接线受到机械损伤、化学腐蚀等影响。
2.3 接线后的工作2.3.1 检查接线质量,确认接线是否符合设计要求。
2.3.2 进行接线箱、接线板等设备的安装和调试。
四、工艺流程说明及主要质量控制要点4.1 电缆敷设工艺流程4.1.1 敷设前的准备工作绘制敷设图纸,清理敷设路线,做好保护措施。
确认电缆型号、规格、长度等参数,检查电缆表面是否有损坏、破损等情况。
4.1.2 敷设过程按照设计要求进行电缆敷设,注意电缆的弯曲半径。
可编辑修改精选全文完整版光伏电站项目施工作业指导书目录一、施工前期准备 (1)二、施工安装过程 (1)2.1 材料进场 (2)2.2 基础制作与安装 (2)2.3 支架安装 (3)2.4 组件安装 (4)2.5 逆变器、汇流箱安装 (6)2.6 桥架、电缆敷设 (6)2.7 升压变、配电柜安装 (7)2.8 接地制作 (8)2.9 检测报告 (9)三、设备和系统调试 (9)附: (10)一、施工前期准备1.1 首先根据现场环境熟悉施工图纸,了解设计内容、明确所需材料及施工技术要求。
1.2 对主要设备和材料进行复核,如有不符或不清楚的地方及时提出。
1.3 熟悉与工程有关的技术资料,如施工及验收规范、技术规程、质量检验评定标准及产品方提供的相关技术材料。
1.4 做到安全文明施工。
二、施工安装过程流程图:材料进场基础制作与安装支架安装组件安装逆变器、汇流箱安装桥架、电缆敷设升压变、配电柜安装接地制作检测报告2.1 材料进场2.1.1 要求数量及技术规范符合设计要求,并报监理审批。
2.1.2 甲供材料进场开箱,经监理共同验收。
2.1.3 材料进场后做好与施工队的交接工作。
2.1.4 材料存放在能避雨、雪、风、沙的场所,存放处不得积水,应做好防潮等防护措施。
2.1.5 材料送货单、型式报告、合格证、出场报告、说明书、认证书等材料的收集。
2.2 基础制作与安装2.2.1 基础浇筑前一周确保预埋件到货,基础开始浇筑时确保支架进场。
2.2.2 根据图纸要求屋面放线,注意彩光及整体分布。
2.2.3 屋面防水粘贴或粉刷整齐美观符合要求。
2.2.4 基础模板符合尺寸和技术要求。
2.2.5 混凝土型号不宜低于C20。
2.2.6 预埋件及隐蔽材料放置严格符合技术要求。
2.2.7 应对基础标高及轴线情况做细致检查。
2.2.8 基础浇筑完成后及时有效养护,强度应达到70%再安装支架。
2.2.9 浇筑过程中需使用振动棒,下雨天不宜浇筑,模板粉刷脱模剂。
电缆线路安装作业指导书1、电缆线路安装流程图2 作业方法及要求2.1 电缆管加工2.1.1 作业方法2.1.1.1 选择内表面光滑、无铁屑、毛刺,外表面无穿孔、裂纹、显著的凹凸不平及严重锈蚀,管壁厚度符合要求的金属管作为电缆管;2.1.1.2 选择与管子配套的模具,设置好弯管机的限位,管子的弯曲半径符合所穿电缆弯曲半径的规定;管子的弯扁程度不大于其外径的10%;2.1.2 质量检验2.1.2.1 检验依据:设计图纸;GB50168-92《电气装置安装工程电缆线路施工及验收规范》的第3.0.1条至第3.0.3条。
2.1.2.2 检验方法及器具:管子的弯曲度:用样板检查;管子的椭圆度:用尺检查;管子的表面:观察检查。
2.2 电缆管的埋设2.2.1 作业方法2.2.1.1 把电缆管运到现场,堆放整齐;2.2.1.2 按要求确定电缆管的起止点,露出地面的管子排列整齐,整根电缆管需避开孔洞及设备基础而绕道时,弯头不超过3个,直角弯不超过2个,管子固定牢固,并与地网可靠连接,管口作临时封堵;2.2.1.3 需对接的管子,管口要对齐,套接的短套管或带螺纹的管接头的长度,大于电缆管外径的2.2倍,套管两端密封严实;2.2.1.4 明敷的电缆管支撑点间距离,当设计无要求时,不超过3米;当塑料管的长度超过30米时要加装伸缩节。
2.2.2 质量检验2.2.2.1 检验依据:设计图纸;GB50168-92《电气装置安装工程电缆线路施工及验收规范》的第3.0.4条至第3.0.9条。
2.2.2.2 检验方法及器具:管子的排列、封堵、接地点及弯头数:观察;管口的位置:对照图纸,用尺检查;管子的固定:扳动检查。
2.3 电缆支架的配制2.3.1 作业方法2.3.1.1 选平直无扭曲的钢材,下料误差小于5mm,切口的毛刺、卷边锉平磨光;2.3.1.2 电缆支架制作时,横平竖直,焊接牢固。
各横撑间的垂直净距与设计偏差小于5mm;电缆支架成批制作时,可采用模具进行。

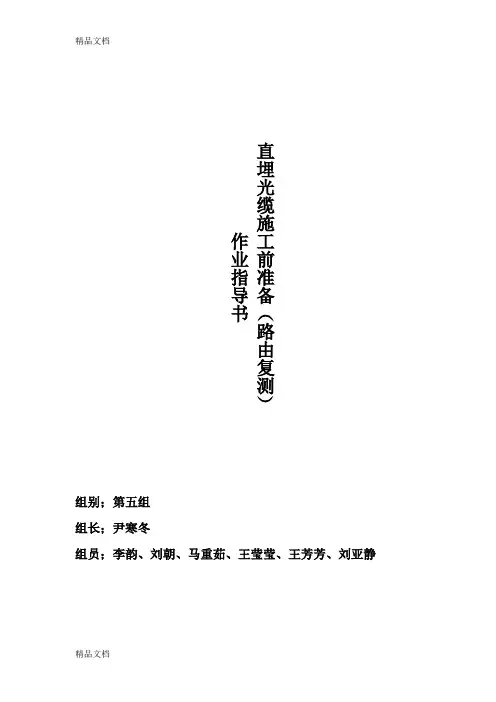

组别;第五组组长;尹寒冬组员;李韵、刘朝、马重茹、王莹莹、王芳芳、刘亚静目录1 适用范围 (3)2 作业准备 (3)2.1 内业技术准备 (3)2.2 外业技术准备 (3)3 主要任务 (3)4 施工程序与工艺流程 (3)5 施工要求 (4)6 劳动力组织 (5)7 复测小组所需机具、材料 (5)8 安全及环保要求 (6)8.1安全要求 (6)8.2环保要求 (6)1.适用范围本作业指导书适用于××电力××段通信工程直埋光电缆施工前准备(路由复测)。
2.作业准备2.1内业技术准备在编制作业指导书后,还应该根据设计图纸、可行性施工组织设计、图纸核对记录、设计交底及现场调查情况,针对本次工程澄清技术问题,熟悉规范和技术标准。
并对制定的施工方案、质量、安全保证措施及应急措施对相关人员进行交底。
2.2外业技术准备施工作业层中所涉及的各种外部数据技术收集,创办住宿及办公房屋及配置日常生活办公用品,满足主要技术管理人员进场生活办公需要,配备各种施工所需工具及仪器仪表。
3.主要任务3.1按设计要求核定光缆路由走向、敷设方式、环境条件以及中继站站址。
3.2丈量、核定中继段间的地面距离;管道路由并测出各人孔间的距离。
3.3核定穿越铁道、公路、河流、水渠以及其他障碍物的技术措施及地段,并核定设计中个具体措施实施的可能性。
3.4核定防机械损伤、防雷、防白蚁,防强电地段的长度、措施及实施可能性。
3.5核定、修改施工图设计。
3.6核定关于青苗、园林等补偿地段、范围以及对困难地段绕行的可能性。
3.7注意观察地形地貌,初步确定街头位置的环境条件。
3.8为光缆配盘、光缆分屯及敷设提供必要的数据资料。
4.施工程序5.施工要求施工工艺1.定线根据工程施工图设计,在起始点、三角定标桩或拐角桩位置插大标旗。
大标旗间隔一般为1-2km。
2.测距测距是路由复测中的关键性内容,必须掌握基本方法,才能正确地测出地面实际距离,以确保光缆配盘的正确性和敷设工作的顺利进行,测距有两种方法,一种方法就是标杆和激光测距仪配合直接测距,目前大多数采用此法,因为它大大提高了测量速度。
ADSS架空光缆作业指导书一、背景介绍ADSS(All-Dielectric Self-Supporting)架空光缆是一种特殊的光纤电缆,采用全介质材料构成,具有自支撑的特点。
它广泛应用于电力输配电线路、铁路、高速公路等架空线路中,用于传输通信信号。
本指导书旨在提供ADSS架空光缆的安装、维护和检修等作业指导,确保作业的安全性和有效性。
二、作业前准备1. 确认施工区域:根据工程需求和设计图纸,确定ADSS架空光缆的敷设位置和路径。
确保施工区域没有电力设备、高压线等危险物,避免潜在的安全风险。
2. 准备工具和材料:根据工程要求,准备所需的工具和材料,包括光缆、光缆附件、光纤接头盒、吊线、吊线夹等。
确保工具和材料的质量和数量充足。
三、作业步骤1. 安装吊线:根据设计要求,确定吊线的位置和高度。
使用吊线夹将吊线固定在支线柱或电力杆上。
确保吊线的张力适当,不松动。
2. 安装光缆:将ADSS架空光缆沿着吊线逐段拉伸并固定在支线柱或电力杆上。
注意光缆的弯曲半径,避免超过允许范围,以免损坏光缆。
3. 安装光缆附件:根据需要,安装光缆附件,如光纤接头盒、保护套管等。
确保光缆附件的固定牢固,不松动。
4. 进行光缆接续:根据设计要求,进行光缆的接续工作。
使用光纤接头盒将光缆进行连接,并进行光纤的熔接或机械接续。
确保接续的质量和稳定性。
5. 完成光缆固定:检查光缆的固定情况,确保光缆的张力适当,不松动。
使用光缆夹等固定光缆,确保光缆的稳定性和安全性。
6. 进行光缆测试:使用光缆测试仪对安装完成的ADSS架空光缆进行测试,检测光缆的传输性能和质量。
确保光缆的正常工作。
四、作业安全注意事项1. 作业人员必须具备相关的安全培训和操作技能,了解ADSS架空光缆的安装要求和作业规范。
2. 在作业过程中,必须佩戴符合要求的个人防护装备,包括安全帽、安全鞋、安全带等。
3. 在进行高空作业时,必须使用合适的安全防护设备,如安全绳、安全网等。
第十七章 光缆接续作业指导书1. 适用范围本作业指导书适用于通信工程光缆接续施工作业。
2. 作业准备 2.1 内业技术准备(1)熔接机、OTDR 经过报验合格报验合格。
(2)光缆接头盒报验合格。
(3)光缆接续测试人员必须进行培训,取得合格证后方可上岗操作。
(4)光缆接续所需要达到的技术指标明确。
2.2 外业技术准备 (1)线路光缆敷设完成。
(2)光缆接头位置确定,接头坑开挖完成,接头防护槽到位。
3. 技术要求 3.1 光缆接续及引入(1)光纤接续时应按光纤排列顺序对应接续;光纤接续部位应进行热缩加强管保护,加强管收缩应均匀、无气泡。
(2)直埋光缆的金属外护套和加强芯应紧固在接头盒内。
同一侧的金属外护套与金属加强芯在电气上应连通。
两侧的金属外护套、金属加强芯应绝缘。
(3)室内光缆应终端在光配线架或光终端盒上。
光配线架的安装位置应符合设计要求。
(4)接头装置应以一个中继段为单位自上行往下行方向顺序编号。
(5)管道光缆及其接头,应放在人孔铁架上予以固定保护。
(6)光缆接续后的光纤收容余长单端引入引出不应小于0.8m ,两端引入引出不应小于1.2m 。
光纤收容时的弯曲半径不应小于50mm 。
(7)光缆接续后应余留2~3m ;光缆接头处的弯曲半径不应小于护套外径的20倍。
(8)光缆进入通信站引入室后,上下行标识应清晰、准确。
3.2 光缆线路性能检测(1)在一个光缆中继段内,每根光纤接续损耗平均值应符合下列指标: 单模光纤dB c 08.0≤α(1310nm 、1550nm ); 多模光纤dB c 2.0≤α。
(2)光缆中继段光纤线路衰减值a ,应满足下述公式要求:m n L l n c αααα++=0(dB )式中α0—光纤衰减标称值(dB/km );c α—光缆中继段每根光纤接头平均损耗(dB ),单模光纤≤0.08dB (1310nm 、1550nm ),多模光纤≤0.2dB ;an —光纤活动连接器平均损耗(dB ),单模光纤≤0.7dB ,多模光纤≤1.0dB ; L —光缆中继段长度(km ); n —光缆中继段内每根光纤接头数;m—光缆中继段内每根光纤活动连接器数。
信号电缆线路工程施工作业指导书1、使用范围:平齐线满汉营至茂林段增建二线工程电缆线路施工工程。
2、作业准备2.1内业技术准备开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据的收集,施工前驻地的建设,办公设施的准备,满足主要管理、技术人员办公需要。
3、技术要求3.1保康站、茂林站的信号楼至两端出发信号机均采用复合槽防护。
3.2场内电缆沟深800 mm,用复合槽防护的电缆,自然地面距电缆槽顶面不小于300mm,区间电缆沟1200mm,用复合槽防护的电缆,自然地面距电缆槽顶面不小于500mm.3.3电缆过道施工采用挖过道方式,钢管长度为4000 mm,过道深度:轨地面距过道管上部800mm。
3.4石质地段电缆的埋设深度不能小于500mm。
3.5过桥电缆预留电缆槽道防护,两端各留2米备用量。
4、施工程序与工艺流程4.1施工程序每一个施工单元为一个完整的作业区,包括四个作业区:电缆测试,电缆敷设,电缆接续、电缆通道测试。
施工工序为:施工准备电缆径路测量电缆绝缘测试及配盘电缆沟开挖安装防护钢管及电缆槽敷设电缆及电缆沟回填埋设标桩及箱盒穿电缆安装电缆接续、特性测试、配线电缆通道测试4.2工艺流程图5、施工要求1、一般检查及准备单盘电缆测试前,对每一单盘电缆进行统一编号,并在电缆盘两侧标注清晰,然后检查电缆盘外包装是否完整,电缆外观是否有破损等现象,并检查电缆铝护套密封性能。
开剥电缆护套,确认电缆端别。
2、电缆电气特性测试进行“芯线导通、绝缘电阻、导线直流电阻、工作线对导体电阻不平衡、工作电容”等项目的测试。
3、电缆封端单盘电缆测试结束,立即采用热缩端帽封端法对电缆端头进行密封处理。
4、电缆配盘电缆敷设前,根据电缆实际的到达长度和使用长度进行电缆的配盘工作和支线电缆的预配工作。
10KV及以下配网施工标准化作业指导书编写:年月日审核:年月日批准:年月日作业负责人:_____________________________宁夏城农网电力服务有限公司1、适用范围本作业指导书适用于10KV及以下配网施工作业。
对施工人员在10KV及以下配网工作进行指导,从而保证10KV及以下线路、设备安全可靠运行。
2、引用文件SD—292架空配电线路及设备运行规程《国家电网公司电力安全工作规程》(电力线路部分)(试行)3、工作前准备3.1准备工作安排1、工作负责人了解核实现场工作状况;对于需要开挖的地方一定要提前了解地下有无电缆、光缆、自来水管、天然气等;2、工作人员检查工器具、劳动防护用品等是否齐全合格;3、工作负责人在作业现场向作业班成员宣读工作票,交待安全、技术措施及注意事项;4、工作班成员应认真听取工作票作业内容,注意安全措施、技术措施是否完备,如有建议或不同意见应及时提出;5、明确工作任务,按工作计划施工;6、工作人员认真准备工器具、材料。
施工材料需选用相应规格型号的材料,严禁以小代大。
3.2人员要求1、作业人员必须熟练掌握本专业作业技能及《电业安全工作规程》知识,经年度《电业安全工作规程》考试合格,持有本专业职业资格证书;2、作业人员应身体健康、精神状态良好,思想稳定,心态正常;如不适应施工现场要求,工作负责人必须对作业人员进行适当调整;3、现场工作人员必须带安全帽、穿工作服、绝缘胶鞋;4、进入施工现场工作,必须有监护人,监护人原则上不得做其他工作及擅离作业现场;5、每个参加工作的人员应明确工作过程、质量要求、工艺方法、危险点及注意事项;6、在作业过程中,所有从人员严禁吸烟,嬉笑打闹。
3.3施工现场注意事项1、工作现场必须全封闭装设安全防护围栏。
工作车辆应停在安全位置,必要时工作车辆周围应设安全警示标志;2、作业人员必须正确佩戴安全帽;3、工作人员在工作票指定的工作区域施工,施工人员不得擅自到工作票以外的范围工作;4、上杆前应检查杆根、拉线,杆塔埋深是否符合要求(杆身表面光洁平整,漏筋、跑浆、蜂窝等现象,杆身不得有纵向裂缝,横向裂缝宽度不超过0.1mm长度不超过1/3周长,且1m内横向裂纹不得超过三处,杆身弯曲度不超过1/500),对脚扣进行冲击实验。
长途通信光缆施工作业指导书单位:编制:复核: 审批:2013年3月1日发布2012年3月2日实施1、适用范围长途通信光缆施工。
2.作业准备2.1内业技术准备织技术人员认真进行图纸审核,熟悉施工规范和验收标准,认真学习实施性施工组织设计;辨识危险源及危险因素,制定安全保证措施,提出应急预案;对全体施工人员进行技术交底和安全培训,考试合格后上岗。
2.2外业技术准备收调查径路上既有缆线及设施,编制防护措施;与相关单位签订安全配合协议;收集作业中所涉及的各种外部技术数据;进行现场调查,建立临时设施,满足施工人员进场生活、办公需要。
依据设计文件,综合工程现场实际情况,编制物资申请计划,根据计划进行备料。
检验所用仪器、仪表应经计量检验,并在计量检验有效期内使用。
3.技术要求3.1光缆单盘测试及配盘技术要求1、光缆单盘测试采用双窗口对光缆进行测试,测试项目包括光缆长度复测、光缆单盘损耗测试、光纤后向散射信号曲线观察和光缆外护层的绝缘检查等。
测试时仪表的折射率设置,采用厂家出厂时提供的折射率。
2、光缆敷设前应按长度、环境条件和设计要求进行配盘,选择合适的接头位置;配盘尽量按整盘配置,减少断缆;光缆的接头位置安排应合理。
3.2直埋光缆敷设技术要求1、埋设深度、与其他建筑物最小间隔距离、防护措施应符合设计要求及相关技术标准的规定。
2、在电气化铁路区段路肩上敷设时,宜在接触网杆、塔立起后进行,不宜交叉施工。
必须交叉施工时,应做好防护措施。
3、当采用一条单光缆及一条对称电缆同沟敷设时,应同底同期敷设,先敷设对称电缆,后敷设光缆,在沟中应平行排列。
在对称电缆接头处,光缆应采取防护措施。
4、光缆应按A、B端要求进行敷设。
5、光缆敷设时,其弯曲半径、余留长度、位置等应符合设计要求和相关技术标准的规定。
6、使用机械牵引时,牵引最大速度应为15m/min;牵引力不应超过光缆最大允许张力的80%,且主要牵引力应作用在光缆加强芯上。
电缆线路施工作业指导书第一节作业条件1.1 与电缆线路安装有关的建筑工程的施工应符合电气装置安装工程,电缆线路施工及验收规范有关规定。
1.2 电缆敷设前,应对电缆进行外观检查及绝缘电阻试验。
1KV及以下电缆用1KV摇表测试1KV以上电缆用2500V摇表测试6KV以上电缆并应做直流耐压测验和直流泄漏电流的测量。
所有试验均要做好记录。
1.3 直埋电缆在敷设前应准备好砖、砂及标桩。
1.4 施工前应做好工具及施工用料的准备工作,同时准备好电缆标志牌。
1.5 电缆型号、规格均应与设计资料核对无误,电缆不得有扭绞、损伤及渗漏油现象。
1.6 电缆线路两端连接的电气设备(或接线箱盒)应安装完毕或已就位,敷设电缆的管道应无堵塞。
1.7 室外电缆沟敷设时,在电缆敷设前应进行清理,并且根据设计规定的地平标高对电缆沟的深度进行测量,以免回填土后产生电缆埋设过深或过浅现象。
1.8 电缆敷设前,应对不列项目进行复查:1支架应齐全,油漆完整;2、电缆型号、电压、规格应符合设计;3、电缆绝缘良好,当对油浸纸绝缘电缆的密封有怀疑时,应进行潮湿判断;直埋电缆经直流耐压试验合格,充油电缆的油样应试验合格。
4、充油电缆的油压不宜低于0.15MPa。
第二节操作工艺本工艺依据《电气装置安装工程电缆线路施工及验收规范》制定,并按此规范进行施工及验收。
2.1 电缆敷设时,不应破坏电缆沟和遂道的防水层。
2.2 在三相四线制系统中使用的电力电缆不应采用三芯电缆另加一根单芯电缆或导线,以电缆金属护套等作中性线等方式。
在三相系统中,不得将三芯电缆中的一芯接地运行。
2.3 并联运行的电力电缆,长度应相等。
2.4 电缆敷设时,在电缆终端头与电缆接头附近可留有备用长度。
直埋电缆尚应在全长上留出少量裕度,并作波浪形敷设。
2.5 电缆各支持点间的距离应按设计规定或规范施工。
2.6 电缆敷设的弯曲半径应符合规范要求。
2.7 油浸纸绝缘电力电缆的敷设应符合规定要求。
电缆管道作业指导书一、作业准备1.1 作业前的准备工作- 根据工程要求,确定电缆数量、种类和规格,准备齐全所需的电缆材料;- 确保所需的工具和设备齐全,并保证其正常工作状态;- 确认施工现场的电力供应是否正常,以及其他相关设施是否满足施工需要;- 确定施工现场的安全措施,包括施工区域的隔离、安全警示标志的设置等;- 做好作业人员的培训,使其了解作业流程和注意事项;- 确保有足够的人力资源,以保证施工进度。
1.2 作业现场的准备工作- 清理施工现场,将障碍物和杂物清除出去,保持整洁和平整;- 根据电缆线路的规划,进行地面标识,确定电缆走向;- 准备好所需的管道和配件,并进行检查确认;- 对施工现场的地势进行勘测,确定开挖和铺设电缆的具体位置;- 根据实际情况,做好防水、防尘和安全防护措施;- 检查施工现场的通风和照明设施是否满足要求;- 确保施工现场的安全通道和紧急疏散通道通畅;- 提前安排好施工队员的分工和工作任务。
二、作业流程2.1 开挖沟槽2.1.1 根据设计要求和实际情况,确定沟槽的宽度、深度和长度,并进行标记;2.1.2 使用挖掘机或者手工工具进行开挖,确保沟槽的宽度和深度符合要求;2.1.3 清理沟槽内的杂物和泥土,保持沟槽干燥和平整;2.1.4 检查施工现场周围的地下管道和设施,确保安全施工。
2.2 安装管道2.2.1 准备好管道和配件,确保质量符合要求;2.2.2 按照设计要求和实际情况,进行管道的铺设,确保管道与沟槽对应;2.2.3 使用适当的夹具固定管道,确保其牢固和稳定;2.2.4 在管道连接处进行密封处理,确保其防水和防破裂;2.2.5 进行管道的绝缘处理,以保证电缆安全使用。
2.3 敷设电缆2.3.1 根据设计要求和实际情况,将电缆放入管道中进行敷设;2.3.2 进行电缆连接和绝缘处理,确保连接牢固和电缆安全;2.3.3 进行电缆的接地处理,以保证电缆安全使用;2.3.4 对电缆进行张力测试,并进行必要的调整和修正;2.3.5 对电缆进行标记和记录,方便日后维护和管理。
柳南客运专线进德(不含)至南宁(含)段及新建南宁至黎塘铁路“四电”系统及相关工程光电缆线路施工作业指导书5.8 箱盒安装5.8.1 方向盒、终端盒、变压器箱应采用防盗型箱盒, 箱盒基础采用热镀锌金属或其他防腐材料。
5.8.2 箱盒到场后应按下列规定进行进场检查:1 箱盒的规格、型号、质量、数量符合设计和订货协议的规定。
2 箱盒外部无伤痕和裂纹。
3 箱盒内端子无锈蚀、无松动。
5.8.3 桥梁地段箱盒应按下列规定安装:1 箱盒安装在防护墙外侧壁时, 如图一-2 所示。
注: 1.防护墙;2.方向盒;3.信号电缆槽盖板;4.热镀锌金属支架图一-2方向盒在防护墙外侧安装示意图1)当箱盒顶面高度高于防护墙顶面时, 支架应适当外延, 以保证箱盒不得侵入限界。
2)防护墙应钻通透孔, 采用M16 防松螺栓和补强板, 将安装支架固定在防护墙上。
3)基础支架严禁跨桥梁伸缩缝安装。
4)电缆直径不大于30mm 时, 箱盒底部距电缆槽盖板表面高度为360mm±50mm;电缆直径大于30mm 时, 应根据引入的电缆型号、电缆直径、电缆受力点等因素, 拟定其安装高度。
5)在防护墙顶面与电缆槽道盖板上平面间高度小于300mm, 上部通透螺栓孔中心距防护墙顶面小于100mm, 两个透螺栓孔中心不能满足120mm的特殊地段, 可采用基础支架加宽连接方式或L型槽钢支架连接方式, 如图一-3、一-4所示。
基础支架加宽方式是将基础支架立面加宽, 两个螺栓孔采用斜角方式, 两孔斜向距离不应小于150mm。
背面两孔间采用整体式加强板, 并用M16通透螺栓紧固。
图一-3加宽型基础支架安装示意图L 型槽钢支架连接方式是在原基础支架的基础上增长一个L 型槽钢支架, 将基础支架与防护墙连接。
在防护墙内采用一个M16 通透螺栓, 将防护墙外侧基础支架与内侧补强板紧固连接;在防护墙顶面加2 个M16 化学锚栓, 将L 型连接架与防护墙外侧支架连接。
柳南客运专线进德(不含)至南宁(含)段及新建南宁至黎塘铁路“四电”系统及相关工程光电缆线路施工作业指导书图一1电缆施工流程图4.2施工工艺为保证施工质量和施工进度的顺利进行,本次施工工艺需满足南宁铁路局高速铁路信号工程施工工艺标准要求,常规部分的施工方法,选择已成熟的施工工法、施工工艺进行组织施工;采用新技术、新工艺、新设备部分的施工,参照新设备提供商提供的安装规范, 满足工程的施工需要。
五、施工要求:5.1 一般规定5.1.1信号光电缆线路施工包括径路复测,单盘检测、配盘及运输,电缆敷设,电缆防护, 电缆接续,电缆成端,箱盒安装,箱盒配线等。
5.1.2信号电缆敷设前应进行单盘测试,接续前、后应进行电气测试,室内外设备连接前应进行全程测试,并应做好测试记录。
5.1.3箱盒与基础螺栓连接时采用双螺母(其中外部是防松螺母)紧固,露出螺母外的螺扣不应少于5mm。
5.1.4信号电缆敷设前应进行单盘测试,接续前、后应进行电气测试,室内外设备连接前应进行全程测试,并应做好测试记录。
5.1.5箱盒与基础螺栓连接时采用双螺母(其中外部是防松螺母)紧固,露出螺母外的螺扣不应少于5mm。
5.1.6光缆施工应符合《高速铁路通信工程施工技术指南》的有关规定。
5.1.7直埋电缆的敷设、防护等应符合《客货共线铁路信号工程施工技术指南》的相关规定5.2径路复测5.2.1电缆径路复测应按施工设计图进行,并包括下列内容:1实地测量光电缆总长度(包括各种余留长度);2调查线路电缆槽道贯通情况;3调查设备安装位置;4调查直埋线路径路情况、地下管线状况;5确定穿越轨道、桥梁、隧道、河流及有关建筑等需要防护的处所和防护方式。
5.2.2电缆径路复测完毕,及时绘制径路复测台账,并确定单盘电缆长度。
5.2.3电缆径路复测完毕,如发现实际与设计不符,应按规定程序变更。
5.3电缆单盘检测、配盘及运输531电缆敷设前,应根据到货清单,核对光电缆的盘号、型号、规格、盘长、端别、数量, 检查包装无破损,缆线无损坏、压扁等情况,并详细记录。
对包装受损、外护层损伤的单 盘,应进行重点检测;检查完毕后,按附录 A 中表A.0.2填写信号电缆进场验证记录。
5.3.2电缆单盘检测应符合下列要求:1开盘检验电缆端面,确定A 、B 端; 2对号检查所有芯线有无断线、混线等障碍;3测试信号电缆单盘主要电气性能应符合表 5.3.2的要求,并按附录A 中A.0.3填写导 体直流电阻、电阻不平衡、工作电容及绝缘电阻检测记录。
2表中的指标为20C 时的测试数据。
电缆如经曝晒后测量所得数据,不得作为电缆电气特性的结论。
当周围环境温度变化较大时,需考虑环境温度的变化,将测试值换算成 20C 时电阻值,换算公式如下:温度20 C 时每公里长度芯线直流电阻值(R 20)换算公式:_ Rx 1000 R^o z1 a 20(t-20) L式中:R 20 - 20 C 时每公里长度电阻值, Q /km L —电缆长度:mT —测量时的环境温度:C543信号电缆敷设的弯曲半径应符合下列要求:5.5.4电缆上下桥固定与防护应符合下列要求:2在桥体和桥墩处预留滑道时,应采用T型螺栓将钢槽与桥体和桥墩固定;在桥体和桥墩处没有预留滑道时,应采用化学锚栓固定。
3两箱梁间的过渡钢槽连接处应采用活动搭接方式,活动搭接面应不小于50mm。
4箱梁与桥墩电缆钢槽的连接处应留有5mm〜10mm的间隙。
5钢槽连接应平缓,其弯曲半径应符合电缆弯曲半径的要求。
6 钢槽在地面以下部分,电缆槽下端部距地面埋深不应小于500mm地面以上的电缆槽外部应采用砌砖防护,砌砖高度不应小于2000mm7 钢槽内电缆及钢槽应分段固定,固定间距不应大于1500mm5.5.5信号电缆敷设在高边坡、深路堑地段时,应采用电缆槽或钢管防护。
电缆敷设在桥梁外侧时,应采用钢(复合)槽防护。
信号电缆跨越涵洞顶部时,应采用电缆槽或钢管防护,钢管外部应采用砖砌混凝土包封。
5.5.6电缆通过桥梁接缝处时,应在电缆槽道断开处增加电缆槽防护。
在槽道间落差处敷设光电缆时,应采取防护措施,避免光电缆悬空或受力。
5.5.7电缆穿越防护墙、人(手)孔时,管口应用泡沫填充剂防护。
5.5.8车站内有综合管线的电缆槽道内不应采用填砂封堵。
对沿线有盖板的电缆槽道,应采用砂袋防护。
5.5.9从道岔融雪装置电气控制柜到隔离变压器的电力电缆应敷设在专用电缆槽内。
当条件不具备时,电力电缆可敷设在信号电缆槽内并加砖进行隔离,特殊情况下可采用钢槽防护。
5.6电缆接续5.6.1电缆接续应采用免维护电缆接续。
5.6.2信号电缆在接续时,应A、B端相接,相同芯组内相同颜色的芯线相接。
5.6.3信号电缆地下接续应符合下列要求:1 电缆穿越铁路、公路及道口时,在距铁路钢轨、公路和道口的边缘2000mm内的地方不得进行地下接续。
2 电缆接续盒应水平放置,接头两端各300 mm内不得弯曲。
埋设于地下的接续盒应用电缆槽防护,防护长度不应小于1000mm3 同径路上的相邻电缆接续盒的距离不宜小于1000mm4 遇雨、雪天气进行电缆接续时应采取防护措施。
2 开袋前应将A、B两种胶液充分混合。
3灌胶前将电缆四线组内芯线分开,芯线间用冷封胶灌注。
4灌注胶面应高于芯线根部20mm以上。
5灌注后应检查无漏胶现象。
5.8箱盒安装5.8.1方向盒、终端盒、变压器箱应采用防盗型箱盒,箱盒基础采用热镀锌金属或其他防腐材料。
5.8.2箱盒到场后应按下列要求进行进场检查:1 箱盒的规格、型号、质量、数量符合设计和订货合同的要求。
2 箱盒外部无伤痕和裂纹。
3 箱盒内端子无锈蚀、无松动。
5.8.3桥梁地段箱盒应按下列要求安装:1箱盒安装在防护墙外侧壁时,如图一-2所示注:1、防护墙;2、方向盒;3、信号电缆槽盖板;4、热镀锌金属支架图一-2方向盒在防护墙外侧安装示意图1)当箱盒顶面高度高于防护墙顶面时,支架应适当外延,以保证箱盒不得侵入限界。
2)防护墙应钻通透孔,采用M16防松螺栓和补强板,将安装支架固定在防护墙上。
3)基础支架严禁跨桥梁伸缩缝安装。
4)电缆直径不大于30mm时,箱盒底部距电缆槽盖板表面高度为360mn± 50mm;电缆直径大于30mm时,应根据引入的电缆型号、电缆直径、电缆受力点等因素,确定其安装高度。
5)在防护墙顶面与电缆槽道盖板上平面间高度小于300mm,上部通透螺栓孔中心距防护墙顶面小于100mm,两个透螺栓孔中心不能满足120mm的特殊地段,可采用基础支架加宽连接方式或L型槽钢支架连接方式,如图一-3、一-4所示。
基础支架加宽方式是将基础支架立面加宽,两个螺栓孔采用斜角方式,两孔斜向距离不应小于150m m。
背面两孔间采用整体式加强板,并用M16通透螺栓紧固。
图一-3加宽型基础支架安装示意图L型槽钢支架连接方式是在原基础支架的基础上增加一个L型槽钢支架,将基础支架与防护墙连接。
在防护墙内采用一个M16通透螺栓,将防护墙外侧基础支架与内侧补强板紧固连接;在防护墙顶面加2个M16化学锚栓,将L型连接架与防护墙外侧支架连接。
图一-4 L型槽钢支架安装示意图5.8.4路基地段箱盒应按下列要求安装:1 路基地段的箱盒金属基础埋深不应小于500mm2 基坑下部用原土回填并夯实,回填深度至路基面以下150mm然后用混凝土灌注至与路基面相平。
路基面以上采用砖砌混凝土围台,围台顶面低于基础顶面150 mm±50mm,围台周边比基坑周边宽不小于50mm。
在围台混凝土内的电缆应采用橡胶管防护。
基坑回复及电缆防护如图一-5所示。
注:1-设备防护围台;2-防护套管;3-混凝土灌注层;4-原土回填层;5-电缆。
图一-5基坑回复及电缆防护示意图3电缆直径不大于30mm时,方向盒的底部距电缆槽盖板表面高度为360mn± 50mm;方向盒在路基地段安装如图一-6所示注:1电缆沟盖板;2、通信信号电缆沟;3、角钢基础;4 、方向盒;5、橡胶软管;6、信号电缆;7、路基面图一-6方向盒在路基地段安装示意图电缆直径超过30mm时,应根据引入的电缆型号、电缆直径、电缆受力点等因素, 确定其方向盒安装高度并增加基坑深度。
4道岔用终端电缆盒安装在转辙机旁,其最凸出边缘距钢轨内沿 1 700mm〜2 000mm,基础顶面距地面300mm± 50mm。
道岔用终端盒在路基地段安装如图一-7所示。
图一-7道岔用终端盒在路基地段安装示意5高柱信号机用箱盒,应安装在信号机前方;矮型信号机用箱盒,应安装在信号机后方。
基础顶面距地面300mm ± 50mm。
信号机基础与箱盒基础边缘间距宜控制在300mm〜500mm范围内。
路基地段矮型信号机用箱盒安装如图一-8所示。
6应答器用终端电缆盒,应安装在应答器旁,其最凸出边缘距钢轨内沿不小于1 500mm,基础顶面距地面300mm± 50mm。
7轨道电路用变压器箱,应安装在所属线路旁,其最凸出边缘距钢轨内沿不小于1 500mm。
基础顶面距地面300mm ± 50mm。
轨道电路变压器箱在路基地段安装如图一-9所L注:1、电缆槽;2、支线电缆防护管;3、角钢基础;4、终端盒;5、路基防水层。
300+一50辺尋示。
注:1、信号变压器箱;2、保护管;3、金属支架基础;4、防扩套管;5、电缆.图一-9轨道电路变压器箱在路基地段安装示意图路基地段的箱盒安装,按附录A中表A..0.5填写信号设备建筑限界检查记录表。
5.8.5隧道地段箱盒应按下列要求安装:1 方向盒安装1 )方向盒安装在电缆槽内时,方向盒可采用侧向电缆引入方式。
用热镀锌螺栓将方向盒与热镀锌金属支架连接,用化学锚栓将支架固定在电缆槽底部。
方向盒顶面不超出电缆槽盖板底面,支架高度不小于100m m。
方向盒在隧道电缆槽内安装如图一—10所示。
注:1、方向盒;2、金属支架基础;3、电缆;4、隧道侧壁;5、电力槽道;6、水沟;7、通信信号槽道图一一10方向盒在隧道电缆槽内安装示意图2)方向盒安装在靠近线路的电缆槽外侧壁上时,方向盒可采用壁挂式电缆侧面引入方式。
电缆盒应采用M16通透式防松螺栓固定在电缆槽侧壁上,电缆槽侧壁的电缆引入孔应符合电缆弯曲半径的要求;电缆槽侧壁到方向盒间的电缆裸露部分应设防护管防护,在电缆槽侧壁上钻孔时,必须避开内部贯通接地钢筋。
在直线地段电缆槽顶面高于钢轨顶面300mm时,方向盒靠线路侧的最凸出边缘距线路中心不应大于1866m m。
在曲线地段或电缆槽靠线路侧距离不能符合要求时,应实际限界计算安装位置。
方向盒在隧道内电缆槽侧壁安装如图一一11所示。
图一-11方向盒在隧道内电缆槽侧壁安装示意图2信号机用箱盒,应安装在信号机后方。
1)箱盒应采用热镀锌金属支架安装在隧道壁上,隧道壁钻孔深度为150m m〜200mm。
