XC6206全系列LDO稳压IC

  • 格式：pdf
  • 大小：205.94 KB
  • 文档页数：16

!APPLICATIONS!CMOS Low Power Consumption " Battery powered equipment !Dropout Voltage : 160mV @ 100mA" Reference voltage sources : 400mV @ 200mA" Cameras, Video cameras !Output Current : more than 250mA (5.0V type) " Portable AV systems !Highly Accurate : ± 2% " Mobile phones!Output Voltage Range : 1.2V to 5.0V " Communication tools !Current Limiter Circuit Built-In " Portable games!Low ESR Capacitor can be used!GENERAL DESCRIPTION!FEATURESMaximum Output Current 250mA (5.0V type)Dropout Voltage160mV @ 100mA (5.0V type)Maximum Operating Voltage 6.0V Output Voltage Range 1.2V to 5.0V(selectable in 100mV steps)Highly Accurate± 2% Low Power Consumption 1.0µA (TYP.)Operational Temperature Range -40O C ~ 85O C Ultra Small PackagesSOT-23 (250mW), SOT-89 (500mW)Low ESR capacitor ceramic compatible!TYPICAL APPLICATION CIRCUIT !TYPICAL PERFORMANCE CHARACTERISTICSThe XC6206 series are precise, low power consumption, high voltage, positive voltage regulators manufactured usingCMOS and laser trimming technologies. The series provides large currents with a significantly small dropout voltage.The XC6206 consists of a current limiter circuit, a driver transistor, a precision reference voltage and an error correction circuit.The series is compatible with low ESR ceramic capacitors.The current limiter's foldback circuit also operates as a short protect for the output current limiter and the output pin.Output voltage can be set internally by laser trimmingtechnologies. It is selectable in 100mV increments within a range of 1.2V to 5.0V.SOT-23 (250mW) and SOT-89 (500mW) packages are available.0.30.60.91.21.53456Input Voltage V IN (V)S u p p l y C u r r e n t I D D (µA )XC6206P302SOT-23 (TOP VIEW)!PIN CONFIGURATION !PIN ASSIGNMENT!BLOCK DIAGRAM!ORDERING INFORMATIONXC6206P 12345Packaging Type :Device Orientation :Embossed Tape : Reverse Feed1 2Integer 45Output Voltage :R LEmbossed Tape : Standard Feed SOT-23SOT-893 e.g. 1 = 3, 2 - 0 ! 3.0V Accuracy : within ±2%SOT-232M DESIGNATORNAME PPower Input Ground VOUTVIN SOT-89SYMBOL DESCRIPTION23PIN NUMBER 31PIN FUNCTION 2VSS 1Output!PACKAGING INFORMATION $SOT-23$SOT-89!MARKING RULE$SOT-23 & SOT-891Represents product series2Represents three pins regulator3Represents output voltage4Represents the production lot number0 to 9, A to Z, reversed character of 0 to 9 and A to Z repeated. (G.I.J.O.Q.W excepted)Z3.0--E1.54.5-Y 2.9--D 1.4 4.4-X 2.8--C 1.3 4.3-V 2.7--B 1.2 4.2-U 2.6--A - 4.1-T 2.5--9-4-S 2.4--8- 3.9-R 2.3--7- 3.8-P 2.2--6- 3.7-N 2.1--5- 3.6-M 2.0 5.0-4- 3.5-L 1.9 4.9-3- 3.4-K 1.8 4.8-2- 3.3-H 1.7 4.7-1- 3.2-SYMBOLXC6206PxxxxxPRODUCT SERIES56VOLTAGE : 0.1~3.0VVOLTAGE : 3.1~6.0VSYMBOLPRODUCT SERIES6XC6206PxxxxxF 1.6 4.6-- 3.1-0SYMBOLOUTPUT VOLTAGE (V)SYMBOLOUTPUT VOLTAGE (V)!ABSOLUTE MAXIMUM RATINGS!ELECTRICAL CHARACTERISTICS(NOTE 1 )VOUT(T) = Specified Output Voltage(NOTE 2)(NOTE 3)Vdif = {VIN 1 (NOTE5) + VOUT 1 (NOTE4)}(NOTE 4 )(NOTE 5)VIN 1 = The Input Voltage when VOUT1 appears as Input Voltage is gradually decreased.(NOTE 6)Unless otherwise stated, VIN = VOUT(T)+1.0VmWO C OCUNIT V mA V250500- 40 ~ + 85 - 55 ~ + 125DESCRIPTION6.0500VSS - 0.3 ~ VIN + 0.3SYMBOL Pd Topr TstgStorage TemperatureVIN IOUT VOUT Power DissipationSOT-23SOT-89Operating Ambient TemperaturePARAMETER Input Voltage Output Current Output VoltageVOUT1 = A voltage equal to 98% of the Output Voltage whenever an amply stabilized IOUT {VOUT(T) + 1.0V} is input.VOUT(E) = Effective Output Voltage (le. The outpu voltage when "VOUT(T)+1.0V" is provided at the VIN pin while maintaining a certain IOUT value.)!TEST CIRCUITSCircuit 1Circuit 2OPEN!TYPICAL PERFORMANCE CHARACTERISTICSXC6206P Series(1) Output Voltage vs. Output CurrentXC6206P122XC6206P302V IN =4.0VV IN =2.2V(2) Current Limit (Continued)(3) Output Voltage vs. Input Voltage0.00.51.01.52.02.53.03.54.00100200300400500600XC6206P3020.00.51.01.52.02.53.03.54.00100200300400500600XC6206P30201234560100200300400500XC6206P5021.001.101.201.301.4023456XC6206P122V IN =4.0VOutput Current I OUT (mA)O u t p u t V o l t a g e V O U T (V )V IN =4.0VOutput Current I OUT (mA)O u t p u t V o l t a g e V O U T (V )Output Current I OUT (mA)O u t p u t V o l t a g e V O U T (V )V IN =6.0V01234560100200300400500XC6206P502V IN =6.0VOutput Current I OUT (mA)O u t p u t V o l t a g e V O U T (V )Topr=25O CO u t p u t V o l t a g e V O U T (V )Input Voltage V IN (V)(3) Output Voltage vs. Input Voltage (Continued)(4) Dropout Voltage vs. Output Current(4) Dropout Voltage vs. Output Current (Continued)(5) Supply Current vs. Input Voltage00.30.60.91.21.53456Input Voltage V IN (V)S u p p l y C u r r e n t I D D (µA )XC6206P302(5) Supply Current vs. Input Voltage (Continued)(6) Output Voltage vs. Ambient Temperature(7) Output Voltage vs. Ambient Temperature(8) Input Transient Response 1(9) Input Transient Response 2(10) Load Transient Response(11) Ripple Rejection Rate。

合集下载

电源IC介绍

电源IC介绍

mp3/mp4/pmp IC集，里面集成有各种电源IC，功放驱动IC 等一、彩屏OLED升压ICPJ1937B 可提供MP3 OLED电源电压9.0V或12.0V. 输入电压2.5V-6.0V,反馈电压1.23V. 可直接替换AIC1896/LM2703/AT1308/TPS61041/LT1615/G5103/RT9284B兼容XC9116/RT9271/LT1937 SOT-25二、白光LED背光驱动ICPJ1937A串联恒流输出电流,最大可串联4个LED, 反馈电压0.2V. 可直接替换XC9116/RT9271/G5121/RT9284A兼容AIC1896/LM2703/AT1308/TPS61041/LT1615 SOT-25PJ2126 串联恒流输出电流,3.0V输入时可串联4个白灯,3.6V输入时可串联6个白灯. 输入电压2.7V-5.5V, 最高可耐压30V.反馈电压0.1V. 可直接替换MP3204/CP2126/LT1937/MP1516/MP1518/AN1588/ZD1937/PT4101兼容XC9116/RT9271/AIC1896/LM2703/A T1308/TPS61041/LT1615 SOT-25三、带OVP白光LED背光驱动ICPJ5121C 串联恒流输出电流,最大可串联8个LED, 最高可升至28V,可耐压35V.输入电压2.5V-6.0V.带过电压保护管脚,可以空载. 反馈电压0.1V. 可直接替换MP3202/MP3204/CP2126/LT1937/MP1516/MP1518/AN1588兼容G5121/XC9116/RT9271/RT9284A/AIC1896/LM2703/AT1308/TPS61041/LT1615 SOT-26PJ5121A串联恒流输出电流,最大可串联4个LED, 最高可升至17V,可耐压20V.输入电压2.5V-6.0V.带过电压保护管脚,可以空载. 反馈电压0.25V. 可直接替换G5121/XC9116/RT9271/RT9284A兼容MP3204/CP2126/LT1937/MP1516/MP1518/AN1588/AIC1896/LM2703/A T1308/TPS61041/LT1615 SOT-26五、并联式白光LED背光驱动ICPJ7110 输入电压2.7V-6.0V,输出3路,并联3个白光LED, 恒流输出电流可达20mA,无须外围元件. 输出短路/开路保护可直接替换AMC7110 SOT-26PJ7111 输入电压2.7V-6.0V,输出4路,并联4个白光LED, 恒流输出电流可达20mA,无须外围元件. 输出短路/开路保护可直接替换AMC7111 MSOP8PJ3200 输入电压2.7V-4.5V,输出电压为5V,驱动电流最大可达100mA.并联恒流输出,最大可并联5个LED. 可直接替换LTC3200/AA T3110/RT9361/AIC1848 SOT-26PJ9362 输入电压2.7V-5.5V,驱动电流最大可达120mA.并联恒流输出,最大可并联4个LED. 可直接替换RT9362 QFN16（3X3）PJ60230 输入电压2.7V-5.5V,驱动电流最大可达120mA.并联恒流输出,最大可并联4个LED. 可直接替换TPS60230 QFN16（3X3）PJ3114 输入电压2.7V-5.5V,驱动电流最大可达120mA.并联恒流输出,最大可并联6个LED. 可直接替换AA T3114 QFN16五、全系列LDO电压稳压ICXC6206 series 输出电压从 1.5V至 5.0V(每隔0.1V都有一型号),输出电流最大至250mA. SOT23XC6206P152MR 输出电压1.5V,输出电流最大至250mA. SOT23XC6206P302MR 输出电压3.0V,输出电流最大至250mA. SOT23XC6206P332MR 输出电压3.3V,输出电流最大至250mA. SOT23六、全系列LDO电压稳压ICPJ6206 series 输出电压从1.5V至5.0V(每隔0.1V都有一型号),输出电流最大至250mA. 兼容Torex XC6206/RT9166 /RT9169 series SOT23/SOT89/TO92PJ6206P153XX 输出电压 1.5V,输出电流最大至250mA. 兼容Torex XC6206P152XX SOT23/SOT89/TO92PJ6206P202XX 输出电压 2.0V,输出电流最大至250mA. 兼容Torex XC6206P202XX SOT23/SOT89/TO92PJ6206P302XX 输出电压 3.0V,输出电流最大至250mA. 兼容Torex XC6206P302XX SOT23/SOT89/TO92PJ6206P332XX 输出电压 3.3V,输出电流最大至250mA. 兼容Torex XC6206P332XX SOT23/SOT89/TO92七、带使能端LDO电压稳压ICXC6204B series 输出电压从1.5V至6.0V(每隔0.05V都有一型号),输出电流最大至150mA. 兼容XC6219B/RT9167/RT9193 series SOT25XC6204B332MR 输出电压3.3V,输出电流最大至150mA. 兼容Torex XC6219B332XX SOT25 XC6204B302MR 输出电压3.0V,输出电流最大至150mA. 兼容Torex XC6219B302XX SOT25 XC6204B282MR 输出电压2.8V,输出电流最大至150mA. 兼容Torex XC6219B282XX SOT25 XC6204B272MR 输出电压2.7V,输出电流最大至150mA. 兼容Torex XC6219B272XX SOT25 XC6204B252MR 输出电压2.5V,输出电流最大至150mA. 兼容Torex XC6219B252XX SOT25 XC6204B182MR 输出电压1.8V,输出电流最大至150mA. 兼容Torex XC6219B182XX SOT25 八、全系列带使能端LDO电压稳压ICPJ6204B series 输出电压从1.2V至5.0V(每隔0.1V都有一型号),输出电流最大至400mA. 兼容Torex XC6204B/XC6219B/RT9167/RT9193 series SOT25/SC70-5PJ6204B182MR/UR 输出电压 1.8V,输出电流最大至400mA. 兼容TorexXC6204B182XX SOT25/SC70-5PJ6204B252MR/UR 输出电压 2.5V,输出电流最大至400mA. 兼容Torex XC6204B252XX SOT25/SC70-5PJ6204B282MR/UR 输出电压 2.8V,输出电流最大至400mA. 兼容Torex XC6204B282XX SOT25/SC70-5PJ6204B302MR/UR 输出电压 3.0V,输出电流最大至400mA. 兼容Torex XC6204B302XX SOT25/SC70-5PJ6204B332MR/UR 输出电压 3.3V,输出电流最大至400mA. 兼容Torex XC6204B332XX SOT25/SC70-5八、音频放大ICPJ4890 1.25W音频放大IC 兼容LM4890/LM4889/LM4990 MSOP8/SMD9PJ4871S/P 1.5W关断模式音频放大IC 兼容LM4871 SOP8/DIP8九、单节锂电线性充电ICPJ4054MR 单节锂电线性，电IC,可编程充电电流最大可达800mA,.可直接通过USB接口对单节锂电线性充电,预置4.2V充电电压,内置场效应管. 兼容LTC4054 SOT25PJ4015M 单节锂电线性充电IC,可编程充电电流最大可达150mA,.可直接通过USB接口对单节锂电线性充电,预置4.2V充电电压,内置场效应管. MSOP8PJ4050S 单节锂电线性充电IC,可编程充电电流最大可达500mA,.可直接通过USB接口对单节锂电线性充电,预置4.2V充电电压,内置场效应管. SOP8PJ4100 单节锂电线性充电IC,可编程充电电流最大可达1A,.可直接通过USB接口对单节锂电线性充电,预置4.2V充电电压,内置场效应管. DFN10十、DC/DC降压变换ICPJ3406NFB 输入电压 2.5V-5.5V,输出电压可调,输出电流最大至700mA. 直接替换LT3406/A T1366/APS1006兼容XC9216/TPS6220X SOT25PJ3406N15 输入电压 2.5V-5.5V,输出电压 1.5V,输出电流最大至700mA. 直接替换LT3406/A T1366/APS1006兼容XC9216/TPS62201 SOT25PJ3406N18 输入电压 2.5V-5.5V,输出电压 1.8V,输出电流最大至700mA. 直接替换LT3406/A T1366/APS1006兼容XC9216/TPS62202 SOT25PJ9216NFB 输入电压2.5V-5.5V,输出电压可调,输出电流最大至700mA. 直接替换XC9216/TPS62200兼容LT3406/A T1366 SOT25PJ9216N33 输入电压2.5V-5.5V,输出电压3.3V,输出电流最大至700mA. 直接替换XC9216/TPS62203兼容LT3406/A T1366 SOT25PJ9216N18 输入电压2.5V-5.5V,输出电压1.8V,输出电流最大至700mA. 直接替换XC9216/TPS62202兼容LT3406/A T1366 SOT25PJ9216N15 输入电压2.5V-5.5V,输出电压可调,输出电流最大至700mA. 直接替换XC9216/TPS62201兼容LT3406/A T1366 SOT25八、1A DC/DC降压变换ICPJ4105S 输入电压2.5V-18V,输出电压可调,输出电流在输入电压5V时可达600mA, 输入电压12V时可达1A, 输入电压15-18V时可达1.5A.反馈电压0.2V. SOP8PJ1102S 输入电压2.5V-18V,输出电压可调,输出电流在输入电压5V时可达600mA, 输入电压12V时可达1A, 输入电压15-18V时可达1.5A.反馈电压1.0V. SOP8十、双路LDO电压稳压ICPJ6411 series 双路输出电压,每路输出电压从1.5V至6.0V(每隔0.1V都有一型号),每路输出电流最大至300mA. 兼容XC6411 series SOT25PJ6411P1530MR 输出电压 1.5V+3.0V,输出电流最大至300mA. 兼容Torex XC6411P1530MR SOT25PJ3402 series 双路输出电压,每路输出电压从1.5V至6.0V(每隔0.1V都有一型号),每路输出电流最大至300mA. 兼容RCR3402 series SOT25PJ3402P1530MR 输出电压1.5V+3.0V,输出电流最大至300mA. 兼容RCR3402-13A SOT25 十、双路带使能端LDO电压稳压ICPJ6401 series 双路输出电压,每路输出电压从1.3V至6.0V(每隔0.05V都有一型号),每路输出电流最大至300mA,每路均带使能端控制. 兼容XC6401 series SOT26PJ6401P2528MR 输出电压 2.5V+2.8V,输出电流最大至300mA. 兼容Torex XC6401P2528MR SOT26PJ6401P1825MR 输出电压 1.8V+2.5V,输出电流最大至300mA. 兼容Torex XC6401P1825MR SOT26PJ6401P1828MR 输出电压 1.8V+2.8V,输出电流最大至300mA. 兼容Torex XC6401P1828MR SOT26PJ9182 series 双路输出电压,每路输出电压从1.3V至6.0V(每隔0.05V都有一型号),每路输出电流最大至300mA,每路均带使能端控制. 兼容RT9182 series SOT26PJ9182P2818MR 输出电压2.8V+1.8V,输出电流最大至300mA. 兼容RT9182-2818MR SOT26 PJ9182P3318MR 输出电压3.3V+1.8V,输出电流最大至300mA. 兼容RT9182-3318MR SOT26 PJ9182P2518MR 输出电压2.5V+1.8V,输出电流最大至300mA. 兼容RT9182-2518MR SOT26 PJ9182P3325MR 输出电压3.3V+2.5V,输出电流最大至300mA. 兼容RT9182-3325MR SOT26 PJ9182P2825MR 输出电压2.8V+2.5V,输出电流最大至300mA. 兼容RT9182-2825MR SOT26 十三、P/N沟道超高速开关场效应管PJ2301 P沟道超高速开关场效应管,低通态电阻,低压驱动,高效节能. 兼容XP152A/Si2301/Si2305/AO3401 SOT23PJ2302 N沟道超高速开关场效应管,低通态电阻,低压驱动,高效节能. 兼容XP151A/Si2302/Si2306/AO3400 SOT23PJ2305 P沟道超高速开关场效应管,低通态电阻,低压驱动,高效节能. 兼容XP152A/Si2301/Si2305/AO3401 SOT23十、全系列低电压检测IC(复位IC)PJ61C/N series 检测电压从1.1V至6.0V(每隔0.1V都有一型号),分CMOS和N-Channel输出兼容Torex XC61FC/N、RT9808/RT9809 series SOT23/SOT89/TO92PJ61C212XX 检测电压2.1V,CMOS输出. 兼容Torex XC61FC2112XX SOT23/SOT89/TO92 PJ61C252XX 检测电压2.5V,CMOS输出. 兼容Torex XC61FC2512XX SOT23/SOT89/TO92PJ61C272XX 检测电压2.7V,CMOS输出. 兼容Torex XC61FC2712XX SOT23/SOT89/TO92 PJ61N183XX 检测电压 1.8V, N-Channel输出. 兼容Torex XC61FN1812XX SOT23/SOT89/TO92PJ61N222XX 检测电压 2.2V, N-Channel输出. 兼容Torex XC61FN2212XX SOT23/SOT89/TO92PJ61N242XX 检测电压 2.4V, N-Channel输出. 兼容Torex XC61FN2412XX SOT23/SOT89/TO92十、DC/DC升压变换ICPJ271CP/M/M5 输入电压0.9V-8.0V,输出电压2.7V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ301CP/M/M5 输入电压0.9V-8.0V,输出电压3.0V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ331CP/M/M5 输入电压0.9V-8.0V,输出电压3.3V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ361CP/M/M5 输入电压0.9V-8.0V,输出电压3.6V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ381CP/M/M5 输入电压0.9V-8.0V,输出电压3.8V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ401CP/M/M5 输入电压0.9V-8.0V,输出电压4.0V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ421CP/M/M5 输入电压0.9V-8.0V,输出电压4.2V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ451CP/M/M5 输入电压0.9V-8.0V,输出电压4.5V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ501CP/M/M5 输入电压0.9V-8.0V,输出电压5.0V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ571CP/M/M5 输入电压0.9V-8.0V,输出电压5.7V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25六、低电压启动DC/DC升压可调变换ICPJ3401MR 输入电压0.8V-6.0V,输出电压 6.0V可调,输出电流最大至300mA. 反馈电压1.25V. SOT25十、大电流DC/DC同步升压变换ICPJ3400 输入电压0.9V-5.0V,输出电压 2.5-5.5V可调,输出电流最大至600mA，可省二极管. 兼容LTC3400/LTC3429/ series SOT26十二、DC/DC同步升降压变换ICPJ3440M 输入电压 1.8V-5.5V,输出电压 1.8V-5.5V可调,输出电流最大至600mA. 兼容LTC3440 MSOP10六、低电压启动DC/DC高升压变换ICPJ1615MR 输入电压 1.0V-12V,输出电压最大可达34V可调,输出电流最大至350mA. 反馈电压1.23V. 兼容LTC1615 series SOT25三、低电压启动可调DC/DC升压变换ICPJ9104AMR 输入电压0.9V-10V,输出电压最大可达30V可调, 反馈电压3.3V，外置场效应管，输出电流最大至2A. 兼容XC9104 series SOT25PJ9105AMR 输入电压0.9V-10V,输出电压最大可达12V可调, 反馈电压1.25V，外置场效应管，输出电流最大至1.5A. 兼容XC9104 series SOT25十二、DC/DC升压变换ICPJ9266XX 输入电压2.0V-6.5V, 最低至0.9V启动,输出电压1.25V-7.0可调,输出电流最大至300mA,反馈电压 1.25V.可外置场效应管，输出电压最大可达12V可调,输出电流最大至 1.5A. 兼容RT9266 SOT26/SOT-89-5三、DC/DC升压变换恒流ICPJ3450PR 输入电压0.8V-10V, 输出电流恒流,最大设定为500mA, 或输出电压最大可达2.5-6.0V可调. SOT-89-5十四、EL 冷光片驱动ICPJ6540C/S/TS 20-40cm2以下冷光片背光驱动IC 无需三极管/变压器，干扰小，噪声低 Dice/SOP8/TSSOP8PJ6543S/TS 100-300cm2以下冷光片背光驱动IC 无需三极管/变压器，干扰小，噪声低 SOP8/TSSOP8十五、单门CMOS逻辑电路PJ74UL series 单门CMOS逻辑电路,功耗低,可超越S-TTL高速工作,可实现5V变3V系统的电平变换. 兼容XC74UL series SOT23-5PJ74UL00MR 2输入与非门(无缓冲) 兼容XC74UL00 SOT23-5PJ74UL02MR 2输入或非门(无缓冲) 兼容XC74UL02 SOT23-5PJ74UL04MR 反相器(无缓冲) 兼容XC74UL04 SOT23-5PJ74UL08MR 2输入与门(无缓冲) 兼容XC74UL08 SOT23-5PJ74UL32MR 2输入或门(无缓冲) 兼容XC74UL32 SOT23-5PJ74UL34MR 缓冲器 SOT23-5PJ74UL86MR 2输入异门兼容XC74UL86 SOT23-5PJ74UL4066MR 模拟开关兼容XC74UL4066 SOT23-5十、LDO电压稳压IC（SOT-89）PJ1130 series 输出电压从1.5V至 5.0V(每隔0.1V都有一型号),输出电流最大至300mA. 兼容ET5201/UR133/BL8550 XC6206/RT9166/RT9169series SOT89PJ1130UB/A33 输出电压3.3V,输出电流最大至300mA. 兼容Torex XC6206P332XX SOT89 PJ1130UB36 输出电压3.6V,输出电流最大至300mA. 兼容Torex XC6206P362XX SOT89十、大电流LDO电压稳压IC（SOT-89）PJ1150 series 输出电压从1.5V至 5.0V(每隔0.1V都有一型号),输出电流最大至300mA. 兼容ET5201/UR133/BL8550 XC6206/RT9166/RT9169series SOT89PJ1150UB/A33 输出电压3.3V,输出电流最大至300mA. 兼容Torex XC6206P332XX SOT89 PJ1150UB35 输出电压3.5V,输出电流最大至300mA. 兼容Torex XC6206P352XX SOT89PJ1150UB36 输出电压3.6V,输出电流最大至300mA. 兼容Torex XC6206P362XX SOT89五、大电流LDO电压稳压IC（SOT-89）PJ6214 series 输出电压为 1.8/2.8/3.3/4.2/5.0V,输出电流最大至500mA. 兼容Torex XC6214 series SOT89PJ6214P182PR 输出电压1.8V,输出电流最大至500mA. 兼容Torex XC6214P182PR SOT89 PJ6214P282PR 输出电压2.8V,输出电流最大至500mA. 兼容Torex XC6214P282PR SOT89 PJ6214P332PR 输出电压3.3V,输出电流最大至500mA. 兼容Torex XC6214P332PR SOT89 PJ6214P422PR 输出电压4.2V,输出电流最大至500mA. 兼容Torex XC6214P422PR SOT89 PJ6214P502PR 输出电压5.0V,输出电流最大至500mA. 兼容Torex XC6214P502PR SOT89 六、大电流LDO电压稳压ICPJ9121 series 输出电压为 1.5/1.8/2.5/2.8/3.0/3.3/3.6V,输出电流最大至600mA. 兼容AME8805 series SOT89PJ9121QKN/G 输出电压3.6V,输出电流最大至600mA. 兼容Torex XC6206P362PR SOT89十八、1A电压稳压ICPJ1117T series 输出电压为 1.5/1.8/2.5/3.0/3.3V/可调,输出电流最大至1A. 兼容LM1117 series SOT-223PJ1117T15LF 输出电压1.5V,输出电流最大至1A. 兼容LM1117T15 SOT-223PJ1117T18LF 输出电压1.8V,输出电流最大至1A. 兼容LM1117T18 SOT-223PJ1117T25LF 输出电压2.5V,输出电流最大至1A. 兼容LM1117T25 SOT-223PJ1117T30LF 输出电压3.0V,输出电流最大至1A. 兼容LM1117T30 SOT-223PJ1117T33LF 输出电压3.3V,输出电流最大至1A. 兼容LM1117T33 SOT-223PJ1117TALF 输出电压可调,输出电流最大至1A. 兼容LM1117TA SOT-223十九、I2C 实时时钟/日历ICPJ8563S/P/T 输入电压 1.0V-5.5V,400KHZ I2C总线接口. 兼容Philips PCF8563 SOP8/DIP8/TSSOP8JT1302S/P 输入电压2.0V-5.5V, 3线接口. 兼容Dallas DS1302 SOP8/DIP8二十、触摸屏控制ICPJ2046 内置参考电压,4线触摸屏控制IC 兼容TSC2046/ADS7846/MT6301/AK4812 QFN16/TSSOP16。

XC6206(GC)

XC6206(GC)

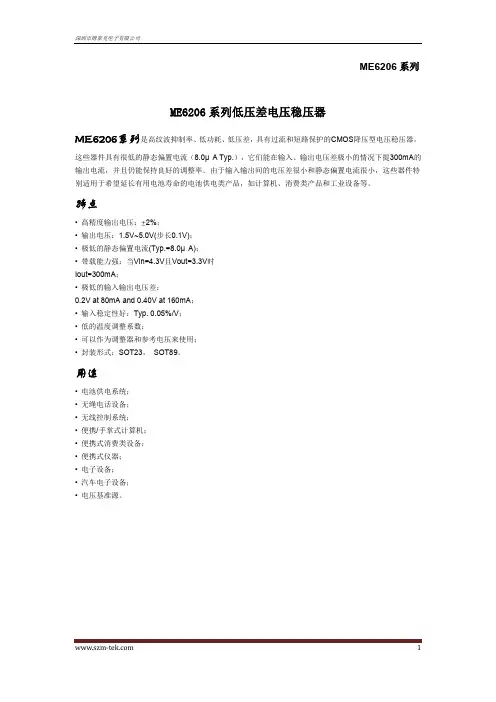

ME6206系列低压差电压稳压器
ME6206系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的CMOS降压型电压稳压器。

这些器件具有很低的静态偏置电流（8.0μA Typ.），它们能在输入、输出电压差极小的情况下提300mA的输出电流，并且仍能保持良好的调整率。

由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适用于希望延长有用电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。

特点
• 高精度输出电压：±2%；
• 输出电压：1.5V~5.0V(步长0.1V)；
• 极低的静态偏置电流(Typ.=8.0μA)；
• 带载能力强：当Vin=4.3V且Vout=3.3V时
Iout=300mA；
• 极低的输入输出电压差：
0.2V at 80mA and 0.40V at 160mA；
• 输入稳定性好：Typ. 0.05%/V；
• 低的温度调整系数；
• 可以作为调整器和参考电压来使用；
• 封装形式：SOT23，SOT89。

用途
• 电池供电系统；
• 无绳电话设备；
• 无线控制系统；
• 便携/手掌式计算机；
• 便携式消费类设备；
• 便携式仪器；
• 电子设备；
• 汽车电子设备；
• 电压基准源。

XC6219（SOT23-5）线性稳压LDO

XC6219（SOT23-5）线性稳压LDO

XC6219（SOT23-5）线性稳压LDOSC6219 系列Ver 1.0SC6219系列■产品简介SC6219系列是以CMOS ⼯艺制造的⾼精度，低噪⾳，快速响应低压差线性稳压器。

该系列的稳压器内置固定的参考电压，误差修正电路，限流电路，相位补偿电路以及低内阻的MOSFET ，达到⾼纹波抑制，低输出噪⾳，快速响应低压差的性能。

SC6219系列兼容体积⽐钽电容更⼩的陶瓷电容，⽽且不需使⽤0.1µF 的By-pass 电容，更能节省空间，降低了成本。

因具有⾼精度的输出稳定性，以及快速瞬态响应性能，从⽽能应付负载电流的波动，所以特别适合应⽤在⼿持设备及射频产品上。

通过控制芯⽚上的CE 脚，可将输出关断，关断输出后的静态电流只有0.1uA （Typ 值），从⽽⼤⼤降低了功耗。

■产品特点■产品⽤途■封装形式和管脚定义功能●⾼精度输出电压：±2.0%；●可选择输出电压：1.8V ～5.0V ；●极低的静态电流(Typ.=15µA)；●极低的关断电流（Typ.=0.1µA)；●输⼊稳定性好：Typ.=0.2%/V ；●智能⼿机/移动电话●数码相机/摄像机●电池供电设备●带载能⼒强：当Vin=4.3V 且Vout=3.3V 时，Iout=300mA ；●内置过流保护和负载短路保护；●兼容陶瓷电容；●封装形式：SOT89-5、SOT23-5●蓝⽛及其他射频产品●便携式消费类设备管脚序号管脚定义功能说明封装SOT23-5 SOT89-5 1 4 VIN 输⼊端 2 2 VSS 接地端 3 3 CE 使能端 4 1 NC 空 5 5 VOUT 输出端深圳市菲诺克科技有限公司Ver 1.0■功能框图■极限参数注：极限参数是指⽆论在任何条件下都不能超过的极限值。

万⼀超过此极限值，将有可能造成产品劣化等物理性损伤；同时在接近极限参数下，不能全部保证芯⽚可以正常⼯作。

■典型应⽤项⽬符号说明极限值单位电压 Vin 输⼊电压 9V Vout 输出电压 Vss-0.3～Vin+0.3V 电流 Iout 输出电流500 mA 功耗PD SOT23-5 最⼤允许功耗200 mW SOT89-5300 温度T OPR⼯作温度 -20～+60 ℃ T stg 存储温度 -40～+125 ℃ T solder焊接温度260℃,10s■电学特性SC6219 V OUT(T)=3.3V (Ci=Co=10uF,Ta=25O C 除特别指定)特性符号测试条件最⼩值典型值最⼤值单位输出电压V OUT(E) I OUT=1mA，V IN=5V，V CE=1.6V 3.24 3.300 3.360 V最⼤输出电流I OUT (max) V IN=4.3V 300 mA负载稳定度?V OUT V IN=V CE=4.3V，1mA≤I OUT≤100mA12 mV输⼊稳定度?V OUT/(?V INV OUT)I OUT =10mA，4.3V≤V IN≤7V0.2 %/V跌落压差V drop1 V IN=4.3V，I OUT=10mA 35 mV V drop2V IN=4.3V，I OUT =100mA 280 mV 静态电流I SS1V IN=V CE=5V －15 －µA I SS2V IN=5V，V CE=V SS0.5 µACE输⼊电压V CEH 1.6 V IN V V CEL0 0.5 VCE输⼊电流I CE V CE=0V to V IN0.5 µA纹波抑制⽐PSRR V IN=V CE=4.3V+1V p-pACI OUT=10mA，f=1kHz 40 dB输出电压温度系数?V OUT/(?TaV OUT)V IN=V CE=4.3V，I OUT=3.3mA0℃≤Ta≤60℃±290 ppm/℃输⼊电压V IN 1.8 7 V注：1、V OUT (T)：规定的输出电压。

FOSAN富信电子 IC FS6206-产品规格书

FOSAN富信电子 IC FS6206-产品规格书

安徽富信半导体科技有限公司ANHUI FOSAN SEMICONDUCTOR TECHNOLOGY CO.,LTD.FS6206SOT-23LDO低落差稳压IC▉Absolute Maximum Ratings最大额定值(T A=25℃unless otherwise noted如无特殊说明，温度为25℃)Characteristic特性参数Symbol符号Rat额定值Unit单位Input Voltage输入电压V in V out+0.3~V out+6V Operating Current工作电流I O100mA Output Voltage输出电压V out 1.5、1.8、2.5、2.8、3、3.3、5V Power dissipation耗散功率P D250mW Operating Temperature工作温度T A-40~+85℃Storage Temperature储藏温度T stg-55to+150℃▉Device Marking产品字标Test Circuit测试电路FS6206-1.5V=65E*FS6206-1.8V=65K*FS6206-2.5V=65T*FS6206-2.8V=65X*FS6206-3V=65Z*FS6206-3.3V=66K*FS6206-5V=66M**代表批号，0~9、A~Z循环使用ANHUI FOSAN SEMICONDUCTOR TECHNOLOGY CO.,LTD.FS6206■ElectricalCharacteristics 电特性(Ci=1uF Co=1uF T A =25℃unless otherwise noted 如无特殊说明)Characteristic 特性参数Symbol 符号Test Condition 测试条件Min 最小值Type 典型值Max 最大值Unit 单位Output Voltage 输出电压V O V in =V out +1V I O =10mA V out (S)×0.98V out (S)V out (S)×1.02V Output Current 输出电流I OV I =V out (S)+1V100mADropout Voltage 落差电压V D I O =100mA 1.5~2.5V 2.6~3.3V 3.3~5V200160120280240200mVQuiescent Current 静态电流I q V I =V out (S)+1V 46µA Load Regulation 负载调整ΔV O V I =V out (S)+1V 1mA<I O <50mA 2040mV Line Regulation 线性调整ΔV O I O =1mAV out (S)+1V<V I <6V0.050.2%mV Input Voltage 输入电压V I V out +0.3V out +6V Output Noise Voltage 噪声电压V N10Hz<f<100kHz 42µVRipple Rejection 纹波抑制RR V I =V out (S)+1V f=1KHz ，I O =10mA40dBANHUI FOSAN SEMICONDUCTOR TECHNOLOGY CO.,LTD.FS6206■SOT-89Dimension外形封装尺寸Symbol Dimensions In Millimeters Dimensions In Inches Min Max Min Max A 0.900 1.1500.0350.045A10.0000.1000.0000.004A20.900 1.0500.0350.041b 0.3000.5000.0120.020c 0.0800.1500.0030.006D 2.800 3.0000.1100.118E 1.200 1.4000.0500.055E1 2.2502.5500.0890.100e 0.950TYP0.037TYPe1 1.8002.0000.0710.079L 0.550REF0.022REFL10.3000.5000.0120.020θ0o8o 0o8o。
