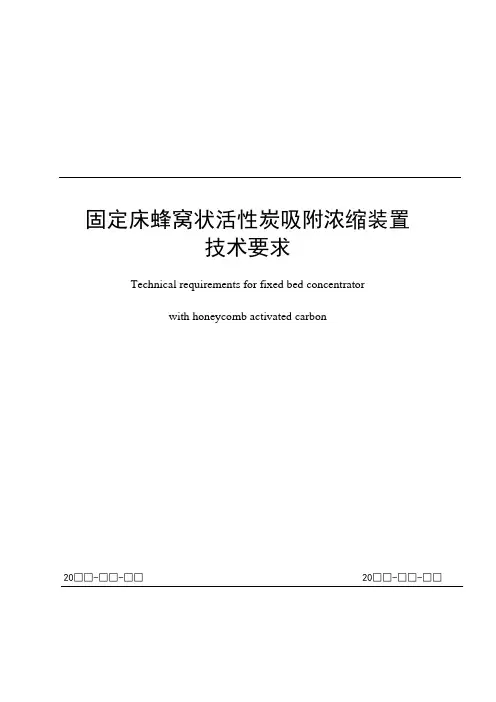

技术要求Technical requirements for fixed bed concentrator20□□-□□-□□20□□-□□-□□目次前言 (II)1 适用范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 基本要求 (3)4.1 适用条件 (3)4.2 结构和材料 (3)4.3 制造、加工和装配 (3)5 性能要求 (3)5.1 使用性能 (3)5.2 安全要求 (4)6 检验方法 (4)6.1 结构组成 (4)6.2 主体材质 (4)6.3 外观尺寸 (4)6.4 加工装配 (4)6.5 净化效率 (4)6.6 表观流速 (5)6.7 压力损失 (5)6.8 蜂窝状活性炭性能 (5)6.9 安全设置 (5)7 检验规则 (6)7.1 检验分类 (6)7.2 出厂检验 (6)7.3 型式检验 (6)8 标志、包装、运输和贮存 (7)I前言为贯彻《中华人民共和国大气污染防治法》等法律法规，规范固定床蜂窝状活性炭吸附浓缩装置设计制造与工程应用，提升装备水平，制定本标准。
本标准规定了固定床蜂窝状活性炭吸附浓缩装置的技术性能要求和性能检验方法。
本标准为首次发布。
本标准由中国环境保护产业协会组织制订。
本标准起草单位：嘉园环保有限公司、广州市怡森环保设备有限公司、杭州彩虹环保技术工程有限公司、宁波东方兴达环保设备有限公司、北京明泰来环保科技有限公司、景德镇佳奕新材料有限公司、淄博鹏达环保科技有限公司、扬州市恒通环保科技有限公司、江苏中科睿赛污染控制工程有限公司。
本标准主要起草人：郝郑平、罗福坤、韩忠娟、陈弘俊、崔广涛、卜海燕、林贤、陆誉文、王强、齐丛亮、高淑敏、赵国伟、陈大博、李云鹏。
本标准由中国环境保护产业协会2020年□□月□□日批准。
本标准自2020年□□月□□日起实施。
本标准由中国环境保护产业协会负责管理，由起草单位负责具体技术内容的解释。
在应用过程中如有需要修改与补充的建议，请将相关资料寄送至中国环境保护产业协会标准管理部门（北京市西城区扣钟北里甲4楼，邮编100037）。
活性炭吸附回收VOCs技术和活性炭⼿册（包括原理、性质、吸附能⼒、吸附容量、注意事项等）活性炭吸附回收VOCs技术近阶段，VOCs相关治理政策频频出台，本⽂分享介绍活性炭吸附回收VOCs（挥发性有机物）技术和活性炭⼿册，内容如下：【技术名称】活性炭吸附回收VOCs技术【技术内容】采⽤吸附、解析性能优异的活性炭(颗粒炭、活性炭纤维和蜂窝状活性炭)作为吸附剂，吸附企业⽣产过程中产⽣的有机废⽓，并将有机溶剂回收再利⽤，实现了清洁⽣产和有机废⽓的资源化回收利⽤。
废⽓风量：800~40000m3/h，废⽓浓度：3~150g/m3。
活性炭吸附回收技术是循环经济的⼀种良好应⽤，在不使⽤深冷、⾼压等⼿段下，达到节能降耗的⽬的，同时使净化效率达到90%以上，显著减少了⼆氧化碳等温室⽓体的排放，市场潜⼒巨⼤。
可⼴泛应⽤于包装印刷、⽯油、化⼯、化学药品原药制造、涂布、纺织、集装箱喷涂及合成材料等⾏业有机废⽓的治理。
环保部发布的《挥发性有机物(VOCs)污染防治技术政策》中明确提出：在⼯业⽣产过程中⿎励VOCs的回收利⽤，并优先⿎励在⽣产系统内回⽤;对于含⾼浓度VOCs的废⽓，宜优先采⽤吸附回收、冷凝回收技术进⾏回收利⽤，并辅助以其他治理技术实现达标排放;对于含中等浓度VOCs的废⽓，可采⽤吸附技术回收有机溶剂，或采⽤催化燃烧和热⼒焚烧技术净化后达标排放;对于含低浓度VOCs的废⽓，有回收价值时可采⽤吸附技术、吸收技术对有机溶剂回收后达标排放;不宜回收时，可采⽤吸附浓缩燃烧技术、⽣物技术、吸收技术、等离⼦体技术或紫外光⾼级氧化技术等净化后达标排放。
【适⽤范围】包装印刷、⽯油、化⼯、化学药品原药制造、涂布、纺织、集装箱喷涂及合成材料等⾏业典型案例【案例名称】⾼性能纤维⽣产线尾⽓吸附回收装置【项⽬概况】本项⽬包括⼆套碳氢清洗剂吸附-解吸附单元(回收⼯艺采⽤⼆级吸附);⼀套废⽔处理单元。
2012年9⽉开始进⾏产品设计，设备、安装后于2013年3⽉开车试运⾏。

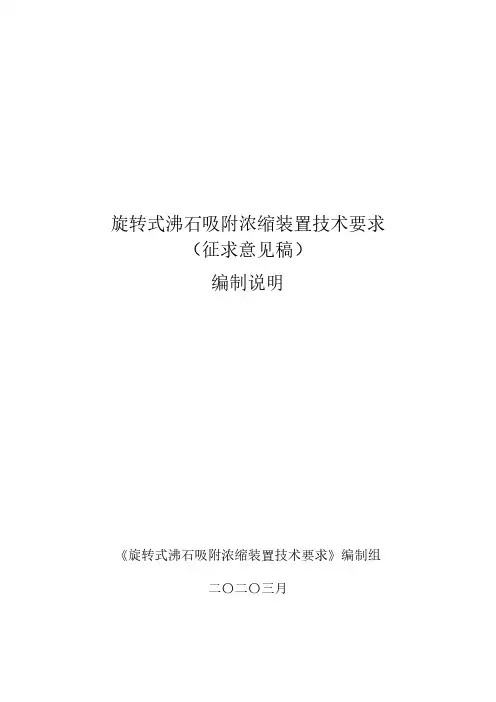

旋转式沸石吸附浓缩装置技术要求（征求意见稿）编制说明《旋转式沸石吸附浓缩装置技术要求》编制组二〇二〇三月目次1 任务来源 (1)2 标准制定必要性、编制依据、编制原则 (1)3 相关标准概况 (3)4 主要工作过程 (3)5 产品调研 (4)6 标准的主要技术内容说明 (9)7 标准水平评价 (19)8 标准实施建议 (19)《旋转式沸石吸附浓缩装置技术要求》编制说明1 任务来源2017年，中国环境保护产业协会下达了“固定式蜂窝活性炭吸附浓缩装置技术要求等八项中国环境保护产业协会标准制修订计划项目”〔2018〕第128号，其中提出了制定《旋转式沸石吸附浓缩装置技术要求》的编制任务。
青岛华世洁环保科技有限公司承担该标准的编制工作，其他参编单位有可迪尔空气技术（北京）有限公司、恩国环保科技（上海）有限公司、河北莫兰斯环境科技有限公司、潍坊正轩稀土催化材料有限公司、扬州市恒通环保科技有限公司、北京泷涛环境科技有限公司。
2 标准制定必要性、编制依据、编制原则2.1必要性近年来，雾霾、光化学烟雾、近地面高浓度臭氧和二次气溶胶污染等事件频发，人类呼吸道疾病、癌症种类和数量均显著增加，说明大气污染引发的环境问题已日趋严重。
挥发性有机物（Volatile Organic Compounds，VOCs）是一类常见且非常重要的大气污染物，也是臭氧和PM2.5形成的重要前体物质。
许多VOCs具有毒性和恶臭气味，浓度超过一定限值会对生态环境和人体健康产生重大负面影响。
因此，如何治理VOCs成为废气处理领域的研究热点。
VOCs来源十分广泛，包括自然源和人为源，其中人为因素产生的挥发性有机物成为引发环境问题的关键，人为因素中有约70%来自工业源排放的废气。
涉及VOCs排放的行业包括喷涂、涂料、油墨印刷、冶金制造、合成树脂、合成橡胶、合成制药、炼焦、石油开采与炼制、天然气开发与利用、日用化学品制造、半导体及电子产品制造、人造板与木制家具制造等，各行业排放废气成分复杂，包括300余种，主要为烷烃类、烯烃类、芳香族及其衍生物、醇类、酯类、醚类、酮类、醛类、胺、酰胺和乙二醇衍生物等。
废气处理一般分为有机废气与无机废气的处理，有机废气常用的方法是冷凝法、吸附法、吸收法、催化燃烧法等无机的一般是采用喷淋法与水洗法涂装废气处理方法的选择选择有机废气的处理方法，总体上应考虑以下因素：有机污染物的类型及其浓度、有机废气的排气温度和排放流量、颗粒物含量以及需要达到的污染物控制水平。
1喷漆常温废气的处理从上述介绍可以看出，来自喷漆室、晾置室、调漆间和面漆污水处理间的废气为低浓度、大流量的常温废气，污染物的主要组成为芳香烃、醇醚类和酯类有机溶剂。
对照GB16297《大气污染综合排放标准》，这些废气的浓度一般在排放限值以内，为应对标准中的排放速率要求，多数汽车厂采取高空排放的办法。
这种办法虽然可以满足目前的排放标准，但废气实质上是未经处理稀释排放，一条大型的车身涂装线每年排放的气体污染物总量可能高达数百吨，对大气造成的危害非常严重。
为从根本上减少废气污染物的排放，可以联合利用几种废气处理方法进行处理，但大风量的废气处理成本很高。
目前，国外较为成熟的方法是，先将有机废气浓缩（用吸附-脱附转轮将总量浓缩15倍左右），以减少需处理的有机废气总量，再采用破坏性方法对浓缩的废气进行处理。
国内也有类似的方法，先采用吸附法（活性碳或沸石作吸附剂）对低浓度、常温喷漆废气进行吸附，用高温气体脱附，浓缩的废气采用催化燃烧或蓄热式热力燃烧的方法进行处理。
低浓度、常温喷漆废气的生物处理方法正在研发之中，国内现阶段的技术尚不成熟，但值得关注。
为真正减少涂装废气公害，还需从源头上解决问题，如采用静电旋杯等手段提高涂料的利用率、发展水性涂料等环保涂料等。
2烘干废气处理烘干废气属于中、高浓度的高温废气，适合采用燃烧的方法处理。
燃烧反应都有3个重要参数：时间、温度、扰动，也即燃烧3T条件。
废气处理的效率实质上是燃烧反应的充分程度，取决于燃烧反应的3T 条件控制。
RTO可以控制燃烧温度（820～900℃）和逗留时间（1.0～1.2s），并保证必要的扰动（空气与有机物充分混合），有机废气的处理效率可达99%，并且废热回收率高，运行能耗较低。
吸附脱附催化燃烧一体化装置1范围本文件规定了吸附脱附催化燃烧一体化装置的产品型号表示方法、技术参数、工艺要求、技术要求、检验方法、检验规则、标志、包装、运输、贮存等内容。
本文件适用于吸附脱附催化燃烧一体化装置（下称“装置”）。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志GB/T13384机电产品包装通用技术条件GB16297大气污染物综合排放标准GB/T40200—2021工业有机废气净化装置性能测定方法GB50019工业建筑供暖通风与空气调节设计规范GB50160石油化工企业设计防火规范HJ/T387环境保护产品技术要求工业废气吸收净化装置DB33/2146工业涂装工序大气污染物排放标准3术语和定义下列术语和定义适用于本文件。
3.1净化率purification efficiency指净化装置捕获污染物的量与处理前污染物的量之比，以百分数表示。
3.2压力损失pressure loss指气流通过净化装置的流动阻力，即进口与出口处平均全压之差。
3.3运行噪声running noise指与风机组成的一体化装置，在正常工况下的运行噪声，取周围1 m处的最大噪声值。
4产品型号表示方法装置型号编制方法如下：DTHB-XTCR-40-23(01)设备序列号（年限序号）处理风量（数字表示）设备型号（简称字母）企业名称代号示例：XXXX-XTCR-40-23(01)，表示：XX公司2023年生产的处理风量为40000 m³/h的1号吸附脱附催化燃烧装置。
5技术参数装置的技术参数应符合表1的规定。
表1装置技术参数序号名称技术参数单位备注1干式过滤箱过滤三级过滤—配置压差计，当压力差大于450 Pa 时应更换过滤材料2干式过滤箱过滤风速≤0.8m/s —3活性炭箱气流流速颗粒活性炭：≤0.6m/s —蜂窝活性炭：≤1.2m/s —4活性炭装填量≥2m³按每处理10000 m 3/h 所需的活性炭装填量5单层活性炭装填厚度≥200mm 单个箱体6活性炭总装填量厚度颗粒状活性炭：≥400mm 蜂窝状活性炭：≥600mm 7炭箱处理风量≤20000m³/h 8处理废气介质过滤棉，过滤袋—预处理活性炭—吸附9催化剂预热温度≥300℃—10催化剂工作温度300～350℃—11催化剂装填量≥0.75m³按催化炉每处理10000 m 3/h 所需的催化计填量12催化剂使用寿命8000h —13吸附剂使用寿命8000h —14脱附周期≤3天—15排气筒高度15m离地注：吸附剂采用碘值≥650 mg/g 的蜂窝活性炭或碘值≥800 mg/g 颗粒活性炭。
---------------------------------------------------------------最新资料推荐------------------------------------------------------一,国内外研究现状和发展趋势一、国内外研究现状和发展趋势有机废气种类繁多，来源广泛，治理难度大，一次性投资和操作费用高，基本上无回收利用价值。
成分复杂的有机废气则更加难以净化、分离和回收。
挥发性有机化合物(VOCs)作为有机化合物主要分支，是指在常温下饱和蒸气压大于 70Pa、常压下沸点在260℃以内的有机化合物。
从环境监测角度来讲，指以氢焰离子检测器测出的非甲烷烃类检出物的总称，包括烃类、氧烃类、含卤烃类、氮烃及硫烃类化合物。
VOCs 种类繁多，分布面广，根据部分国外主要环境优先污染物名录，VOCs 占 80％以上。
日本 1974－l985 年环境普查表明，在检出的化学毒物中，卤代烃类最多共 52 种，一般烃类次之共 43 种，含氮有机物（主要是硝基苯和苯胺类化合物）共 40 种，以上三类占总检出毒物的 70％。
VOCs污染严重，与 NOx、C n H m 在阳光作用下发生光化学反应，吸收地表红外辐射引起温室效应；破坏臭氧层形成臭氧空洞，引起人体致癌和动植物中毒。
随着 VOCs 污染范围的不断扩大和人们对其危害的逐步认识，1979 年联合国欧洲经济委员会在日内瓦召开跨国大气污染会议，重点讨论了 VOCs 控制问题，1991 年 11 月通过了《VOCs 跨国大气污染议定书》，要求签字国以 1988 年 VOCs排放量为基准，到 1999 年每年削减 30％；1990 年，美国修订了清洁空气法（CAA），要求到 20191/ 20年将 VOCs 的排放量减少 70％。
为此，开发 VOCs 替代产品，寻找 VOCs控制最优技术已成为解决 VOCs 污染的必由之路。
吸附法工业有机废气治理工程技术规范.吸附法工业有机废气治理工程技术规范(HJ 2026—2013)前言为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，规范工业有机废气治理工程的防治工业有机废气的污染，改善环境质量，制定本标准。
本标准规定了工业有机废气吸附法治理工程的设计、施工、验收和运行的技术要求。
本标准为指导性文件。
本标准为首次发布。
本标准由环境保护部科技标准司组织制订。
本标准主要起草单位：XXX、XXX、XXX、天辰（北京）XXX、XXX、XXX、XXX、XXX、XXX。
本标准环境保护部2013年3月29日批准。
本标准自2013年7月1日起实施。
本标准由环境保护部解释。
HJ 2026—2013吸附法工业有机废气治理工程技术规范1适用范围本标准划定了工业有机废气吸附法管理工程的设想、施工、验收和运行的技术请求。
本标准适用于工业有机废气的常压吸附治理工程，可作为环境影响评价、工程咨询、设计、施工、验收及建成与管理的技术依据。
2规范性引用文件本标准内容引用了下列文件中的条款。
凡是不注日期的引用文件，其有效版本适用于本标准。
GB 3836.4爆炸性气体环境用电气设备第4部分：本质安全型“i”GB/T 3923.1纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定条样法GB/T 7701.2回收溶剂用煤质颗粒活性炭GB/T 7701.5净化空气用煤质颗粒活性炭GB 工业企业厂界噪声标准..GB/T 固定污染源排气中颗粒物测定和气态污染物采样方法GB/T 活性炭丁烷工作容量测试方法GB 建筑设计防火规范GB 采暖通风与氛围调治设想规范GB 排气筒设计规范GB 建筑物防雷设计规范GB 爆炸和火警危险环境电力装置设想规范GB 建筑灭火器配置设想规范GB 石油化工企业设想防火规范GB 工业企业总平面设计规范GBJ 87工业企业噪声控制设想规范HGJ 229工业设备、管道防腐蚀工程施工及验收规范HJ/T 1气体参数测量和采样的固定位装置XXX工业废气吸附净化装置HJ/T 387工业废气吸收净化装置HJ/T 389工业有机废气催化净化装置HJ 2000大气污染治理工程技术导则JJF 1049温度传感器动态响应校准《扶植工程环境保护设想划定》国度计划委员会、XXX[1987]002号《扶植工程环境保护管理条例》中华群众共和国国务院令[1998]第253号《扶植工程（工程）完工验收办法》国度计划委员会1990年《建设项目竣工环境保护验收管理办法》XXX令[2002]第13号3术语和定义下列术语和定义适用于本标准。

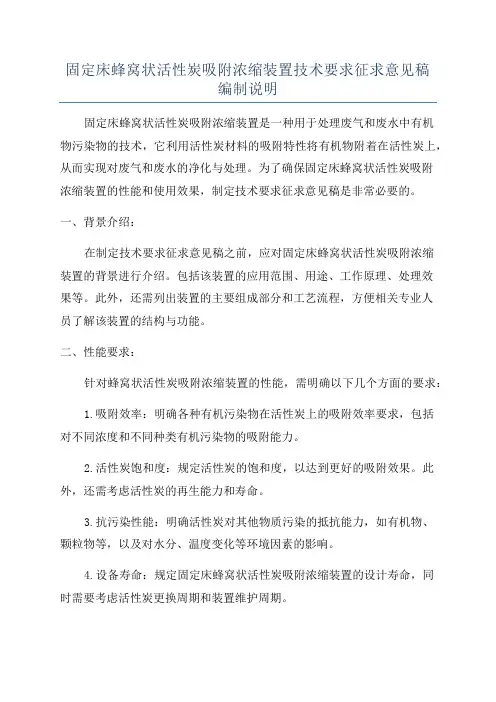

固定床蜂窝状活性炭吸附浓缩装置技术要求征求意见稿编制说明固定床蜂窝状活性炭吸附浓缩装置是一种用于处理废气和废水中有机物污染物的技术，它利用活性炭材料的吸附特性将有机物附着在活性炭上，从而实现对废气和废水的净化与处理。
为了确保固定床蜂窝状活性炭吸附浓缩装置的性能和使用效果，制定技术要求征求意见稿是非常必要的。
一、背景介绍：在制定技术要求征求意见稿之前，应对固定床蜂窝状活性炭吸附浓缩装置的背景进行介绍。
包括该装置的应用范围、用途、工作原理、处理效果等。
此外，还需列出装置的主要组成部分和工艺流程，方便相关专业人员了解该装置的结构与功能。
二、性能要求：针对蜂窝状活性炭吸附浓缩装置的性能，需明确以下几个方面的要求：1.吸附效率：明确各种有机污染物在活性炭上的吸附效率要求，包括对不同浓度和不同种类有机污染物的吸附能力。
2.活性炭饱和度：规定活性炭的饱和度，以达到更好的吸附效果。
此外，还需考虑活性炭的再生能力和寿命。
3.抗污染性能：明确活性炭对其他物质污染的抵抗能力，如有机物、颗粒物等，以及对水分、温度变化等环境因素的影响。
4.设备寿命：规定固定床蜂窝状活性炭吸附浓缩装置的设计寿命，同时需要考虑活性炭更换周期和装置维护周期。
5.运行稳定性：明确装置在长时间运行中的稳定性要求，包括对运行条件的适应性、故障率和维护要求等。
三、操作要求：在技术要求征求意见稿中，还需规定对固定床蜂窝状活性炭吸附浓缩装置的操作要求，包括以下几个方面：1.运行参数：明确装置的运行参数，包括进出口气体或水的流量、温度、压力等。
2.操作指南：列出装置的操作指南，包括开启和关闭装置的步骤、常见故障处理方法等。
3.安全注意事项：强调在操作装置时需要注意的安全事项，包括防止火灾、爆炸、中毒等安全隐患。
4.数据记录：规定装置的运行数据记录要求，包括吸附效率、活性炭饱和度等重要参数的监测和记录。
四、设备设计要求：根据固定床蜂窝状活性炭吸附浓缩装置的特点，提出设备设计要求，包括以下几个方面：1.设备尺寸：确定装置的尺寸和容量要求，以适配不同规模的废气或废水处理。
作者简介:李雅君(1990~),女,福建泉州人,研究生,硕士,工程师,主要从事大气VOCs 污染控制技术研究。

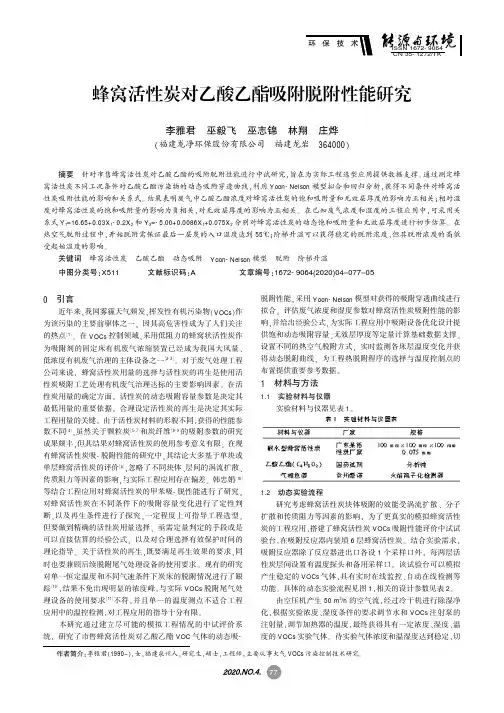

蜂窝活性炭对乙酸乙酯吸附脱附性能研究李雅君巫毅飞巫志锦林翔庄烨(福建龙净环保股份有限公司福建龙岩364000)摘要针对市售蜂窝活性炭对乙酸乙酯的吸附脱附性能进行中试研究,旨在为实际工程选型应用提供数据支撑。
