第一章绪论1.1 选题背景交通要畅通无阻，天堑要变通途，桥梁起着很重要的作用。
桥梁型势发展呈现多样性，桥梁设计理论也趋于完善，桥梁设计理论更是取得长足进步：从极限设计法到矩阵力法、有限元法，从分析单一结构到处理复合结构；材料和工具也不断更新：从混凝土、钢材到环氧树脂，抗拉压强度得到提高；就我国而言，混凝土结构仍是首选材料，且基于造价低的优点得到广泛应用，我国是使用混凝土结构最多的国家，并以预应力混凝土为主施工。
特别是预应力混凝土空心板梁桥在现代城市的各种桥型中有着广泛的应用。
本设计具有其广泛性。
在桥梁工程中，中小跨度的桥梁占的比例非常大，而且在技术方面比较容易实现标准化设计。
预应力混凝土空心板梁桥具有建筑结构低、结构安全型和耐久性高，构造简单、构件轻巧，适于工厂化、标准化施工，可缩短工期，节省投资等优点，在高速公路桥梁工程设计中得到了广泛应用。
实践证明预应力混凝土空心板梁做成的板式桥，具有构造简单、受力明确、梁高低、构件轻和制作、运输、安装方便等优点。
随着公路建设和市政工程的发展，促进了桥梁建设的发展。
随着钢绞线作为预应力筋在桥梁工程上的推广、应用，一些新的张拉锚固体系研制成功。
为用钢绞线作预应力筋预制空心板梁提供了有利的条件。
1.2 研究现状改革开放以来，桥梁建设得到迅速发展，一般公路和高等级公路上的中、小桥形式多样，工程质量不断提高，为公路运输提供了安全、舒适的服务。
特别是基于我国公路桥发展落后的现状，预应力混凝土的发展有良好的势头。
就我国而言，预应力混凝土梁桥仍是公路桥梁中量大、面广的常用桥型。
现在的桥型很多采用了预制空心板梁。
随着高强混凝土在我国的逐步推广应用，公路桥梁中广泛使用的预应力混凝土空心板也迫切需要提高混凝土强度等级，采用高强混凝土以提高经济效益，现有的空心板截面形式和配筋设计也需修改并优化。
所以对于空心板梁桥的设计和应用有着广泛的前景。
预应力改变了钢筋混凝土桥的技术和形式，改变了混凝土桥的施工方法。
简支空心板计算说明(路基宽度12m-l=16m)(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--公路桥梁空心板设计计算书装配式先张法预应力混凝土简支空心板桥上部结构计算（路基宽度12m，跨径16m，交角0°）设计计算人：复核核对人：单位审核人：项目负责人：编制单位：编制时间：二○一五年八月目录一、设计资料 (1)1.主要技术指标 (1)2.计算依据 (1)3.所用材料及指标 (1)二、结构形式及尺寸的选定 (2)三、计算要点 (3)1.主要设计参数 (3)2.作用类别和作用效应组合 (3)3.施工方案 (4)4.程序计算要点 (4)四、桥梁模型的建立 (4)1.空心板截面的整体化 (4)2.横向荷载分布系数的计算 (5)2.冲击系数计算 (6)3.空心板有限元模型的建立 (6)五、持久状况承载能力极限状态计算 (7)1.正截面抗弯承载力验算 (7)2.斜截面抗剪承载力验算 (8)六、持久状况正常使用极限状态计算 (8)1.正截面抗裂验算 (8)2.斜截面抗裂性验算 (9)3.挠度验算 (9)七、短暂状况和持久状况构件的应力计算 (10)1.短暂状况构件的应力验算 (10)2.持久状况预应力混凝土构件的应力验算 (11)一、设计资料1.主要技术指标桥梁主要的技术指标汇总后，详见表1：表1 桥梁主要技术指标2.计算依据（1）《公路工程技术标准》JTG B01-2014；（2）《公路桥涵设计通用规范》JTG D60-2004；（3）《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004；（4）《公路桥涵施工技术规范》JTG/T F50-2011；（5）《预应力混凝土用钢绞线》GB/T5224-2003；（6）《公路交通安全设施设计技术规范》JTG D81-2006；（7）《钢筋焊接及验收规程》JGJ 18-2003；（8）《公路工程混凝土结构防腐蚀技术规范》JTG/T B07-01-2006。
空心板梁桥工程实例1几何尺寸空心板梁几何尺寸见图4.1.1至图4.1.3。
图4.1.2 边板截面（cm）图4.1.3 中板截面（cm）2主要技术指标（1） 结构形式：装配式先张法预应力混凝土简支空心板梁（2） 计算跨径：16m（3） 斜交角度：0度（4） 汽车荷载：公路－Ⅱ级（5） 结构重要性系数:1.03 计算原则（1） 执行《公路桥涵设计通用规范》（JTG D60-2004）和《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）。
（2） 6厘米厚现浇C50混凝土不参与结构受力，仅作为恒载施加。
（3） 温度效应，均匀温升降均按20摄氏度考虑；温度梯度按《公路桥涵设计通用规范》（JTG D60-2004）第4.3.10条的规定取值。
（4） 按A 类部分预应力混凝土构件设计。
（5） 边界条件：圆形板式橡胶支座约束用弹性支承进行模拟，弹簧系数SDx=SDy=1890 KN/m；SDz=9.212E+05KN/m；SRx＝078E+09KN.m/rad； 4主要材料及配筋说明 （1） 空心板选用C50混凝土（2） 预应力钢绞线公称直径mm s2.15φ，1根钢绞线截面积2139mm A p =，抗拉强度标准值Mpa f pk 1860=，锚具变形总变形值为12mm。
横截面预应力筋和普通钢筋布置见图4.4.1和图4.4.2。
预应力筋有效长度见表4.4.1图4.4.1边板钢筋钢绞线布置图(cm) 图4.4.2 中板钢筋钢绞线布置图(cm) 图中N9筋（实心黑点）为普通钢筋，其余为钢绞线。
表4.4.1 16米空心板预应力筋有效长度表注：表中构造有效长度指施工设计图中预应力筋的有效长度。
计算有效长度指考虑预应力传递长度影响后结构分析采用的预应力筋有效长度；计算有效长度＝构造有效长度－预应力传递长度。
5施工阶段说明空心板梁施工阶段共划分为5个，各阶段工作内容见表4.5.1表4.5.1 空心板梁施工阶段划分说明施工阶段 施工天数 工 作 内 容 说 明1 10 预制空心板梁并放张预应力筋2 60 预制场存梁60天3 15 安装空心板4 30 现浇防撞护墙和桥面铺装5 3650 考虑10年的收缩徐变影响6建模主要步骤与要点（1） 定义材料与截面定义材料可通过路径：【模型】/【截面和材料特性】/【材料】来实现，见图 4.6.1和图4.6.2。

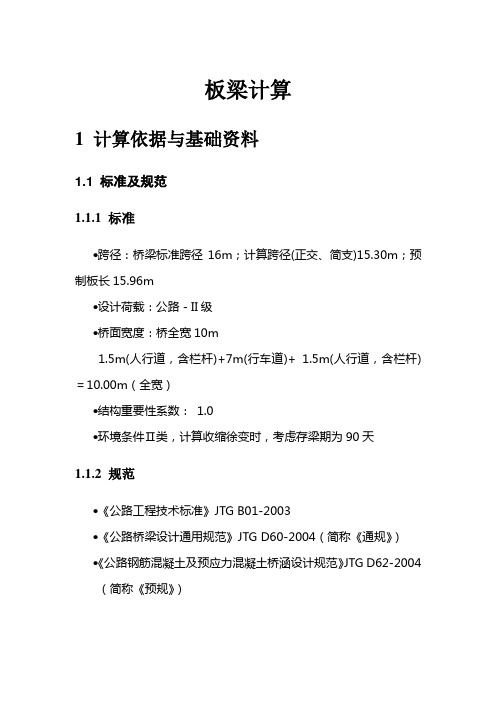

板梁计算1 计算依据与基础资料1.1 标准及规范1.1.1 标准∙跨径：桥梁标准跨径16m；计算跨径(正交、简支)15.30m；预制板长15.96m∙设计荷载：公路－II级∙桥面宽度：桥全宽10m1.5m(人行道，含栏杆)+7m(行车道)+ 1.5m(人行道，含栏杆)＝10.00m（全宽）∙结构重要性系数： 1.0∙环境条件Ⅱ类，计算收缩徐变时，考虑存梁期为90天1.1.2 规范∙《公路工程技术标准》JTG B01-2003∙《公路桥梁设计通用规范》JTG D60-2004（简称《通规》）∙《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004（简称《预规》）1.2 主要材料1）混凝土：预制板及铰缝为C50、现浇铺装层为C40、护栏为C30 2）预应力钢绞线：采用钢绞线15.2s φ，pk 1860MPa f =，5p E 1.9510MPa =⨯ 3）普通钢筋：采用HRB335，sk 335MPa f =，5S E 2.010MPa =⨯1.3 设计要点1）本计算按后张法部分预应力混凝土A 类构件设计，偏安全的，桥面板及铺装层混凝土不参与截面组合作用； 2）预应力张拉控制应力值con pk 0.75f σ=。
3）环境平均相对湿度RH=80％;4）计算混凝土收缩、徐变引起的预应力损失时传力锚固龄期为7d; 5）存梁时间为90d 。
1.4 计算参数1)混凝土：重力密度γ=26.0kN/3m ，弹性模量为E=3.25×410MPa 。
2)沥青混凝土:重力密度γ=24.0kN /3m 。
3)预应力钢筋:弹性模量Ep=1.95×105 MPa ，松驰率ρ=0.035，松驰系数ξ=0.3。
4)锚具: 锚具变形、钢筋回缩按6mm(一端)计算; 金属波纹管摩阻系数μ=0.25，偏差系数κ=0.0015。
5）汽车荷载 汽车荷载：公路II 级人群荷载：4.16kN/m2（按《城市桥梁设计规范》（CJJ 11-2011）第10.0.5条）。
16米后张法预应力空心板施工方案一、工程概况本合同段有一座中桥上部构造采用16米后张法预应力砼空心板，曹河中桥（K49+980.32）有90°交角的空心板40片，其中中板30片，边板10片。
16米后张法预应力砼空心板砼为C50砼，预制板长15.96米，孔道压浆采用C50水泥浆，钢绞线采用高强度低松弛Φs15.20mm钢绞线，标准抗拉强度f1860Mpa，正弯矩区和负弯距区pk≥钢绞线锚具均采用15-3型、15－4型圆型锚具、Φ56mm圆形波纹管孔道及配套锚垫板、螺旋筋，钢筋根据设计图纸采用相应的Ⅰ级和Ⅱ级钢筋。
桥梁一孔由8片预制板组成，采用空心板简支、桥面连续的结构体系。
二、施工队伍的安排和施工机械的投入根据我们的整体实施性施工组织设计，拟安排桥梁一队负责16米预应力空心板预制的施工，施工现场负责人张振毅、技术负责人薛欣、质检工程师周占伟，该分项工程拟投入 25吊车2台，砼运输车2辆，钢模板2套。
计划每三天生产2片梁板，理想状态下完成40片空心板需60天。
三、施工进度计划安排本分项工程计划开工日期为2013年5月12日，竣工时间为2013年8月1日，平均按每三天浇筑两片，并考虑下雨、机械故障等影响因素，共75天。
四、施工准备技术准备：组织技术人员、管理人员和施工工人学习桥梁施工技术规范，熟读设计图纸，对施工人员进行岗前培训和技术交底，确保尺寸正确无误。
试验准备：做好砼的施工配合比设计，特别注意外加剂的检查和试验，同时做好原材料的进场取样试验，严格控制质量。
在施工过程中，保持同一节构造物用同一类型、规格的原材料，以保证受力均匀，外观一致。
材料准备：物资部根据试验室提供的配合比做好施工所有材料的进场前的检测检验工作，并将所有材料提取样品交与监理工程师平行检测后组织购买。
施工机具和模板：施工前，组织工人对所用施工机具进行施工前的调试和维护，确保施工期间机具完好；同时组织工人对钢模进行试拼，检查模板几何尺寸是否符合设计要求，接缝是否密实、平整，确保构筑物外形美观。
安吉县11省道马家渡至椅子塔段公路改建工程16M预应力混凝土梁板施工方案安吉县11省道马家渡至椅子塔段公路改建工程第二合同段项目经理部目录一、编制说明------------------------------------------------------------ 11、编制依据------------------------------------------------------------- 12、编制原则------------------------------------------------------------- 1二、工程概况------------------------------------------------------------ 1三、施工准备------------------------------------------------------------ 11、技术准备------------------------------------------------------------- 12、人员、设备、机具准备------------------------------------------------- 23、总体工期计划--------------------------------------------------------- 3四、主要施工工艺流程---------------------------------------------------- 31、预制空心板工艺流程--------------------------------------------------- 32、施工工艺框图--------------------------------------------------------- 3五、施工方法------------------------------------------------------------ 51、施工准备------------------------------------------------------------- 52、后法空心板预制施工方法----------------------------------------------- 53、模板安装------------------------------------------------------------- 74、混凝土浇筑----------------------------------------------------------- 75、养生----------------------------------------------------------------- 86、拆模、放------------------------------------------------------------- 87、梁板堆放------------------------------------------------------------- 98、质量检验------------------------------------------------------------- 9六、施工中注意事项------------------------------------------------------ 9七、质量保证措施------------------------------------------------------- 101、建立健全工程质量管理机构和质量保证体系------------------------------ 102、质量保证体系-------------------------------------------------------- 103、质量保证措施-------------------------------------------------------- 124、其他保证措施-------------------------------------------------------- 13八、创优措施----------------------------------------------------------- 131、总则---------------------------------------------------------------- 132、工程质量目标-------------------------------------------------------- 133、现场管理目标-------------------------------------------------------- 134、质量检测标准、频率-------------------------------------------------- 135、强制性要求---------------------------------------------------------- 146、空心板施工质量管理点------------------------------------------------ 167、雨季施工措施-------------------------------------------------------- 17九、安全管理体系及保证措施 --------------------------------------------- 171、安全管理目标-------------------------------------------------------- 172、安全管理体系-------------------------------------------------------- 173、安全保证措施-------------------------------------------------------- 19十、文明施工及环境保护措施 --------------------------------------------- 191、环境管理 ----------------------------------------------------------- 192、水土保持和废渣处理 ------------------------------------------------- 203、水和空气污染的预防------------------------------------------------ 20后法预应力混凝土空心板梁预制施工方案一、编制说明1、编制依据（1）、两阶段施工图设计文件第一分册（桥梁通用图）及第三分册；（2）、安吉县11省道马家渡至椅子塔段公路改建工程第二合同段施工合同文件；（3）、《公路桥涵施工技术规》（JTG/T F50-2011）；（4）、《公路工程质量检验评定标准》（JTG F80/1-2004）；（5）、桥位及梁场位置的地理位置情况；（6）、总体施工组织设计；2、编制原则（1）、在充分理解招标文件的基础上，根据设计图纸容及施工现场的实际情况，编制先进、合理、经济、可行的施工方案。
20m预应力混凝土空心板（正边板）16米边板计算资料16m预应力混凝土空心板（正边板）------结构安全验算书规范标准：公桥规 JTG D60-2004公桥规 JTG D62-2004计算：复核：审核：2007年10月8日目录1.概述2.计算依据及参考3.计算过程4.持久状况下正常使用极限状态抗裂验算5.持久状况下预应力构件标准值效应组合应力验算6.承载能力极限状态基本组合截面强度验算7、钢束信息输出8、成桥结构位移9、荷载短期效应组合长期挠度与预拱度设置16米空心板验算1 概述采用上海同豪土木公司所开发的桥梁结构计算软件（桥梁博士）计算分析。
以新规范JTG D60-2004和JTG D62-2004为标准并参考大量同类计算资料加以分析，综合考虑以确定各参数的输入。
2 计算依据及参考《公路桥涵设计通用规范》JTG D60-2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D60-2004《公路桥涵设计规范》JTJ023-853 计算过程3.1基本数据跨径：16m，计算跨径：15.2m；设计荷载：公路I级；桥面布置：0.5m（防撞护栏）+9.75m（行车道）+1.0m（中间带）+9.75m（行车道）+0.5m（防撞护栏）材料：预应力钢筋：1 x 7钢绞线，直径15.2mm，强度标准值1860MPa，强度设计值1260MPa ，控制张拉应力0.7518601395con σ=⨯=MPa 。
弹性模量51.9510⨯ MPa 。
普通钢筋HRB335：强度标准值335MPa ，强度设计值280MPa ，弹性模量5210⨯ MPa 。
混凝土C50：抗压强度标准值32.4MPa ，设计值22.4MPa ，弹性模量43.2510⨯ MPa ，抗拉强度标准值2.65MPa ，设计值1.83MPa 。
3.2结构单元的划分及模型的建立结构为了保证结构计算的准确性及分析的方便，本结构单元划分长度为5.8cm---70cm 不等，整个结构共分40个单元，坐标原点建在结构跨中的顶面上，沿跨径方向为x 轴方向（向右为正），垂直于板顶面方向为y 轴方向（向上为正）。
毕业设计（论文）-3-16m装配式预应力混凝土简支空心板桥目录 第一章 概述 .....................................................................................................................................................................................1 第二章 方案比较 (1)2.1方案一：预应力混凝土空心板桥 (1)2.2方案二：预应力混凝土连续箱型梁桥 (2)第一部分 上部结构 (2)第三章 桥梁设计 (3)3.1桥梁设计资料 (3)3.1.1设计基本资料 (3)3.2桥面总体布置 (4)3.3构造型式及尺寸选定 (4)3.3.1构造形式及尺寸 (4)3.3.2截面抗弯惯性矩计算 (6)第四章 作用效应计算 (7)4.1永久作用效应计算 ............................................................ 7 4.1.1空心板自重：m kN A g h /525.142510581041=⨯⨯=⋅=-γ（边板重15.343KN/m ）。
............................................ 7 4.1.2桥面铺装、栏杆及铰接缝重力计算 .......................... 7 4.1.3恒载内力计算 .. (8)4.2基本可变作用效应计算 (9)4.2.1基本可变作用横向分布系数 (9)4.2.2杠杆法计算梁端横向分布系数 (12)4.2.3活载内力计算 (13)4.3.1按承载能力极限状态组合（汽1自重4.12.1S S S mi ud +=∑=） ...... 17 4.3.2正常使用状态长期效应组合（()不计冲击力汽1自重4.0S S S m i sd +=∑=） 174.3.3正常使用状态短期效应组合 （()不计冲击力汽1自重7.0S S S m i sd +=∑=） 17 4.3.4弹性阶段截面应力计算标准值效应组合（汽1自重S S S m i sd +=∑=） 18第五章 预应力钢筋设计 (18)5.1预应力钢筋数量的估算 (18)5.2预应力钢筋的布置 (20)5.3普通钢筋数量的估算及布置 (20)5.4换算截面几何特性计算 (23)5.4.1换算截面面积A 0 (23)5.4.2换算截面重心位置 (24)5.4.3换算截面惯性矩0I (24)5.4.4换算截面弹性抵抗矩 (24)5.5承载能力极限状态计算 (25)5.5.1跨中截面正截面抗弯承载力计算 (25)5.6斜截面抗剪承载力计算 (26)5.6.1截面抗剪强度上、下限复核 (26)5.6.2斜截面抗剪承载力计算 (28)第六章 预应力损失计算 (30)6.1锚具变形、回缩引起的应力损失2l σ (30)6.2加热养护引起的温度损失3l σ (30)6.3混凝土弹性压缩引起的预应力损失4l σ (30)6.4钢筋松弛引起的应力损失5l σ (31)6.5混凝土收缩、徐变引起的预应力损失6l σ (32)6.6预应力损失组合 (35)第七章 验算 (35)7.1正常使用极限状态计算 (35)7.1.1正截面抗裂性验算 (35)7.1.2斜截面抗裂性验算 (37)7.2变形计算 (40)7.2.1正常使用阶段的挠度计算 (40)7.2.2预加力引起的反拱度计算及预拱度的设置 (41)7.3持久状态应力验算 (43)7.4短暂状态应力验算 (45)第八章 最小配筋率复核 (51)第九章 铰缝的抗剪强度验算 (52)9.1铰缝剪力影响线 (52)9.2作用在铰缝上的荷载计算 (54)9.2.1铰缝剪力计算 (54)9.2.2铰缝抗剪强度计算 (55)第十章、支座计算 (55)10.1选定支座的平面尺寸 (56)10.2确定支座的厚度 (56)10.3 验算支座的偏转 (57)10.4 验算支座的稳定性 (58)10.5支座的选配 (59)第二部分 下部结构 (59)第十一章 设计资料 (59)第十二章 盖梁计算 (60)12.1构造型式 (60)12.2荷载计算 (60)12.2.1上部结构永久荷载见表4-1 (60)12.2.2盖梁自重及作用效应计算（计算结果见表2-2） (61)12.2.3可变荷载计算 (62)12.2.4双柱反力G计算 (68)12.3内力计算 (69)12.3.1弯矩计算 (69)12.3.2相应与最大弯矩时的剪力计算 (69)12.3.3盖梁内力汇总 (70)第十三章桥梁墩柱计算 (70)13.1荷载计算 (71)13.1.1恒载计算 (71)13.1.2汽车荷载计算 (71)13.1.3双柱反力横向分布计算 (71)13.1.4荷载组合 (72)第十四章钻孔桩计算 (73)14.1荷载计算 (73)14.2桩长计算： (74)3-16m装配式预应力混凝土简支空心板桥第一章概述50年来，新中国桥梁建设取得了突飞猛进的发展，公路铁路两用桥向着大跨度、重荷载、高时速方向发展。
16m 公路预应力简支空心板梁桥中板设计一、 设计资料 1.设计荷载本桥设计荷载等级确定为汽车荷载：公路Ⅱ级；人群荷载：3.02N/m k 。
2.桥面跨径及净宽标准跨径：k l =16m 。
计算跨径: l =15.6m 。
板 长：1l =15.96m 。
桥梁宽度：7m+2×0.5m 。
板 宽：2l =0.99m 。
3.主要材料混凝土：主梁板采用C50混凝土，桥面铺装采用10cm 混凝土+柔性防水涂层+10cm 沥青混凝土。
预应力筋：采用∅s15.20高强度低松弛钢绞线，抗拉强度标准值pk f =1860MPa ，弹性模量p E =1.95510MPa ⨯，普通钢筋：直径大于和等于12mm 的用HRB335级热轧螺纹钢筋，直径小于12mm 的均用R235级热轧光圆钢筋。
锚具、套管、连接件和伸缩缝等根据相关规范选取。
4.施工工艺先张法施工，预应力钢绞线采用两端同时对称张拉。
5.计算方法及理论极限状态设计法6.设计依据及参考资料（1） 交通部颁《公路工程技术标准》（JTG B01-2003）。
（2） 交通部颁《公路桥涵设计通用规范》（JTG D60-2004）。
（3） 交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）。
（4） 交通部颁《公路桥涵施工技术规范》（JTJ041-2000）。
（5） 《预应力筋用锚具、夹具和连接》（GBT14370-93）。
（6） 《公路桥梁板式橡胶支座规格条例》（JTT663-2006）。
（7） 《桥梁工程》、《结构设计原理》等教材。
（8） 计算示例集《混凝土简支梁（板）桥》（第三版），易建国主编，人民交通出版社。
（9） 《公路桥涵设计手册梁桥（上）》，徐光辉，胡明义主编，人民交通出版社。
二、 构造布置及尺寸桥面宽度为：净—7m+2⨯0.5m （防撞护栏），全桥宽采用8块 C50的预制预应力混凝土空心板，每块空心板宽99cm （中板），边板99.5cm ，宽62cm ，空心板全长15.96m 。
采用先张法施工工艺，预应力筋采用∅s15.20高强度低松弛钢绞线，pk f =1860MPa ，p E =1.95510MPa ⨯。
pd f =1260MPa ，预应力钢绞线沿板跨长直线布置。
C50混凝土空心板的ck f =32.4MPa ，tk f =2.65MPa ，td f =1.83MPa 。
全桥空心板横断面布置如图所示，每块空心板截面及构造尺寸见图2。
桥梁横断面图图1空心板截面构造及尺寸图2三、空心板毛截面几何特性计算1.毛截面面积A（参见图2）22011A=9970-23810-4-28 2.5+8 2.5+85222π⎛⎫⎪⎝⎭⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯=6930-760-2512-210+20+20⨯（） =35582 （cm ） 2.毛截面重心位置全截面对1/2板高处的静矩：1218818=2 2.5828++8 2.528++8528-23223S ⨯⨯⨯⨯⨯⨯⨯⨯⨯板高［（）（）（）］ 3=2906.6cm铰缝的面积：11=2 2.58+2.58+5822A ⨯⨯⨯⨯⨯⨯铰（）2=100cm则毛截面重心离1/2板高处的距离为：1/22906.6==0.8170.8=8A3558S d =≈板高（cm ）（cm ）mm （向下移） 铰缝重心对1/2板高处的距离为：2906.6=29.066100d =铰（cm ）3.空心板毛截面对其重心轴的惯矩由图3，设每个挖空的半圆面积为'A'22211A =d = 3.1440=628(cm )88π⨯⨯⨯⨯ 半圆重心轴：440y=8.49()84.96cm mm π⨯==⨯ 半圆对其自身重心O -O 的惯矩为'I ，'4440.006860.006864017561.6()d cm I =⨯=⨯=则空心板毛截面对其重心轴的惯矩I 为：33229970401099700.82[40100.8]417561.61212I ⨯⨯+⨯⨯-⨯+⨯⨯-⨯=2222628[(8.4950.8)(8.4950.8)]100(29.0660.8)-⨯⨯++++--⨯+2829750443522(3333.3256)70246.41256(204.2161.04)89197.80=+-⨯+--⨯+- 2834185.27178.670246.4458741.4489197.80=----64104() 2.20910()2.20910cm mm =⨯=⨯（忽略了铰缝对自身重心轴的惯矩）空心板截面的抗扭刚度可简化为图4的单箱截面来近似计算：挖空半圆构造图 图322221244(997)(709)125978176222(997)2(709)26.2913.5679Tb hIh bt t⨯-⨯-===⨯-⨯-+++641043.16110() 3.16110()cm mm=⨯=⨯四、作用效应计算1.永久作用效应计算1.1空心板自重（第一阶段结构自重）1g1g=49.251(/)35582610kN mA r-=⨯=⨯⨯1.2桥面系自重（第二阶段结构自重）2g栏杆重力参照其它桥梁设计资料：单侧按6/kN m计算，桥面铺装采用10cm C50混凝土+柔性防水涂层+10cm沥青混凝土，则全桥宽铺装每延米重力为：()0.17260.172435/kN m⨯⨯+⨯⨯=上述自重效应是在各空心板形成整体后，再加至板桥上的精确地板，由于桥梁横向弯曲变形，各板分配到的自重效应应是不同的，这里为计算方便近似按各板平均分担来考虑，则每块空心板分权佳到的每延米桥面系重力为：262355.875(/)8kN m g ⨯+== 1.3铰缝自重（第二阶段结构自重）3g43(100170)10260.442(/)kN m g -=+⨯⨯⨯=由此得空心板每延米总重g 为：19.251/g g kN m I ==（第一阶段结构自重）23 5.8750.442 6.317(/)g g g kN m II =+=+=（第二阶段结构自重）9.251 6.31715.568(/)i g g g g kN m I II =+=+==∑由此可计算出简支空心板永久作用（自重）效应，计算结果见 表1。
永久作用效应汇总表 表12.可变作用效应计算本设计汽车荷载采用公路-II 级荷载，它由车道荷载及车辆荷载组成。
《桥规》规定桥梁结构整体计算采用车道荷载。
公路-II 级的车道荷载由0.7510.57.875(/)k q kN m =⨯=的均布荷载和k (360-180)(15.6-5)P =[180+]0.75=166.8(kN/m)(50-5)⨯⨯的集中荷载的部分组成。
而在计算剪力效应时，集中荷载标准值k P 应乘以1.2的系数。
即计算剪力时，'k k P =1.2P 1.2166.8200.16(kN)=⨯=。
按《桥规》车道荷载的均布荷载应满布于使结构产生不利效应的同号影响线上，集中荷载标准值只作用于相应影响线中一个最大影响线峰值处。
多车道桥梁上还应考虑多车道折减，双车道折减系数1ε=，四车道折减系数0.67ε=，但不得小于两设计车道的荷载效应。
2.1汽车荷载横向分布系数计算。
空心板跨中和/4l 处的荷载横向分布系数，按铰接板法计算，支点 处按械杆原理法计算，支点至/4l 点之间的荷载横向分布系数，按直线内差求得。
（1） 跨中及/4l 处的荷载横向分布系数计算。
首先计算空心板的刚度参数γ：222() 5.8()4T T EI bI bGI l I lπγ=≈，由前面计算：1042.20910()I mm =⨯， 1043.16110()T I mm =⨯，1001000b cm mm ==，15.615600l m mm ==，将以上数据代入得：102102.2091010005.8()0.016603.1611015600γ⨯=⨯⨯=⨯，求得刚度参数后，即可按其查《公路桥涵设计手册-梁桥（上册）》。
第一篇附录（二）中8块板的铰接板桥荷载横向分布影响线到，由γ=0.01及γ=0.02内插得到0.01660γ=时，1号到4号板在车道荷载作用下的荷载横向分布影响线值，计算结果列于表2中。
由表2画出各板的横向分布影响线，并按横向最不利位置布载，求得两车道的各板横向分布系数，各板的横向分布影响线及横向最不利布载见图5，由于桥梁横断面结构对称，所以只需计算1号至4号板的横向分布影响线坐标值。
各板荷载横向分布计算如下（参照图5）各板荷载横影响线坐标值表向分布表21号板： 两行汽车：211==0.205+0.137+0.107+0.080=0.26522i m η⨯∑汽汽（） 2号板： 两行汽车：211==0.185+0.151+0.114+0.080=0.26522i m η⨯∑汽汽（） 3号板： 两行汽车：211==0.153+0.157+0.128+0.096=0.26722i m η⨯∑汽汽（）4号板： 两行汽车；211==0.123+0.147+0.145+0.112=0.26422i m η⨯∑汽汽（） 由此可得出，两行汽车作用时，3号板为最不利，为设计和施工方便，各空心板设计成统一规格，因此，跨中和/4l 处的荷载横向分布系数较安全地取得2=0.267m 汽。
（2） 车道荷载作用于支点处的荷载横向分布系数计算。
支点处的荷载横向分布系数按械杆原理法计算，由图所示，3 4 号板的横向分布系数计算如下：两行汽车：2=m 汽1 1.0=0.52⨯（3） 支点到/4l 处的荷载横向分布系数。
按直线内插求得。
综上所述，空心板的荷载横向分布系数，当两行汽车荷载时，跨 中/4l 处为0.267，支点处为0.500。
1. 汽车荷载冲击系数计算《桥规》规定，汽车荷载的冲击力标准值为汽车荷载标准值和部 击系数μ，μ按结构基频的不同而不同，对于简支板桥：f =当f <1.5时0.05μ=；当14f Hz >时，0.45μ=；当1.5Hz 14f Hz ≤≤时，0.17670.0157n l f μ=-。
式中，l -结构的计算跨径（m ）; E -结构材料的弹性模量（2/N m ）；c I -结构跨中截面的截面惯矩4()m ；c m -结构跨中处的单位长度质量(/)kg m ，当换算为重力单位为22(/)Ns m ，/c m G g =；G -结构跨中处每延米结构重力(/)N m ；g -重力加速度，29.81/g m s =。
由前面计算，G =315.56810/N m ⨯，15.6l m =，由《桥规》查得C50混凝土的弹性模量E 43.4510MPa =⨯，代入公式得：f ===2692.99 4.47()215.6Hz π=⨯=⨯则0.1767 4.470.01570.249n l μ=⨯-=，1 1.249μ+=。
