探放水作业现场图牌板管理制度1. 背景随着水利建设的快速发展，放水作业已经逐渐成为水利部门不可避免的重要任务之一。
在放水作业过程中，图牌板是现场实施的重要措施之一。
图牌板的管理对于保障放水作业的正常进行、有效预防事故具有非常重要的意义。
2. 目的为了贯彻落实国家有关法律法规及水利部门有关文件精神，规范和加强放水作业现场图牌板的管理工作，制定本制度。
3. 适用范围本制度适用于水利部门在进行放水作业时需要使用图牌板的所有环节和单位。
4. 原则1.图牌板必须符合国家和行业标准要求，质量检测合格并具备完整的标志和铭牌。
2.图牌板必须按照安全、准确、全面的原则确定放水水位，放水流量和放水时间，并得到相关人员的确认。
3.图牌板必须具备明显标志并正确安装在放水现场，确保可视、清晰。
4.图牌板必须对于不同类型的放水进行标识，以利于区分。
5.图牌板必须遵循先安装后放水的原则，确保图牌板安装正确无误。
5. 作业流程1.图牌板的管理工作必须与放水作业规划、准备工作同步进行。
相关工作人员应当根据放水要求和实际情况确定应用类型和数量。
2.对于图牌板的选型，必须根据放水要求和现场条件进行合理选择。
图牌板应当符合相关标准的要求，符合现场要求。
3.图牌板必须进行质量检测并确认合格后进行安装。
安装过程必须严格遵守相关规程，确保安装正确、牢固可靠。
4.使用前必须核对图牌板的安装位置和流量标识，必要时进行调整，确保图牌板具备正常的使用功能。
5.在放水操作前，必须按照规程进行水文测量，确定放水流量、水位等参数。
放水操作过程中，应当按照相关规程进行管理。
6.放水操作结束后，必须进行图牌板的拆卸、清理和维护工作。
图牌板必须存放在干燥通风的地方，并定期是否其功能性。
6. 职责1.监测中心负责实施图牌板的管理工作。
2.相关工作人员负责对图牌板进行安装、维护、管理等工作。
3.图牌板管理信息必须及时上报，并进行数据分析。
7. 控制措施1.确保图牌板和安装的质量符合国家和行业标准。
探放水作业现场图、牌板管理制度一、放水作业现场图放水作业是造纸厂生产中特别紧要的一环节，其质量的高处与低处直接关系到产品的质量。
因此，放水作业现场的管理特别紧要，需要科学合理的布置，严格的操作规范和安全保障措施。
放水作业现场通常由以下三个部分构成：放水池、水泵室和放水管道。
1.放水池放水池是放水作业的核心部位，也是处理造纸厂流程水的重要容器。
其重要作用是去除废水中的污染物，使得水质能够达到国家规定的标准，从而达到环保的目的。
放水池通常分为两类：一种是在池底设置有格栅，废水经过进口流入放水池，被格栅截留，过滤掉其中的固体杂质；另一种是不设置格栅，废水直接经过进口流入放水池，池底上自然沉淀固体杂质，过滤出清水。
在放水池的设计和建设中，需要考虑以下几点要素：（1）混合器：混合器可分为机械混合和气浮混合。
当池内显现大块固体杂物时，能够通过搅拌器的作用完快地将其打散，保证进一步处理步骤的正常进行。
（2）PH计：PH计用于检测污水酸碱度，是放水作业的紧要工具之一，对管理人员进行现场监测和掌控放水水质具有紧要的帮忙作用。
（3）水位计和温度计：用于监测放水池内的水位和水温，以便管理人员适时把握情况，合理调整操作流程。
（4）排放管道：排放管道是将经过处理的清水排放到环境中或者回流经过处理的清水到生产系统中使用的管道，排放管道的设置位置和规格要符合国家标准和工艺要求。
2.水泵室水泵室重要是用来将净化后的清水送回到生产系统中去使用。
水泵室内通常设有数个水泵，确保放水能够持续供应到各个需要的地方。
在设计水泵室的布局和建设时，需要考虑以下几个要素：（1）泵的种类和规格，比如流量和扬程，依据实际情况和需要进行选配。
（2）桥式拾取机和储水池，用于清除可能留在潜水泵进口相近的杂物。
（3）水泵掌控系统，必需确保水泵正常运行和水位达到规定高度。
（4）储水池浮球，用于保证储水池水位的稳定，并掌控水泵工作时的水位。
3.放水管道放水管道贯穿整个放水系统，连接了放水池、水泵室以及其他生产设施。
2024年探放水作业现场图、牌板管理制度第一章总则1、为搞好矿井防治水工作，遏止和杜绝煤矿重大水害事故的发生，保障职工生命安全，保护国家资源和财产不受损失，做好探放水作业现场图牌板管理工作，依据《煤矿安全规程》、《煤矿防治水规定》等要求，结合我矿的实际情况，特制定本制度。
2、探放水现场图牌板包括探放水标志、探放水管理牌板、探放水设计牌板、探放水设备管理牌板和探放水钻孔卡片等。
第二章设计和领用1、探放水现场图牌板由集团公司统一规范，符合集团公司统一要求。
2、集团公司未包含的属矿创新内容的其它各类图牌板由防治水专业技术人员设计，经审批后交承印部门印刷使用。
3、探放水现场图牌板由钻探队统一管理，水害防治中心负责监督使用。
第三章设置和悬挂1、探放水工作人员对采掘工作面钻探，并根据钻探结果填写相关原始记录。
2、探放水工作结束后，经钻探队、施工队组跟班干部或班组长、安检员等验收移交后，按结果现场填写和悬挂钻探图牌板；3、施工队组根据作业进度，在每班交接班时，对照钻探图牌板，更新图牌板相关内容(主要是已掘距离，剩余距离，交接人员姓名，班次等内容)，真实反映允许掘进的剩余距离，以指导工作面生产作业人员正常作业；4、安检员交接班时，监督施工队组交接和填写图牌板。
并在图牌板上签字认可。
5、准备回采工作面或无施工队组的作业头面，需要探放水作业时，由钻探队通知水害防治中心、安全检查科进行验收。
验收合格填写图牌板。
第四章管理和使用1、防治水中心所属的牌板防治水技术员管理，____号煤层由地质技术员刘伟负责，____号煤层由水文技术员范永乐负责。
2、所有探放水作业的采掘工作面或作业地点都必须执行探放水图牌板挂牌管理，牌板的日常管理由探水队技术员吴建忠负责。
3、开拓、掘进工作面探放水图牌板的日常管理工作由该巷道施工的队组进行管理，队长为图牌板管理的主要负责人。
4、无法明确施工队组的探放水作业地点的图牌板的日常管理工作由钻探队负责管理。

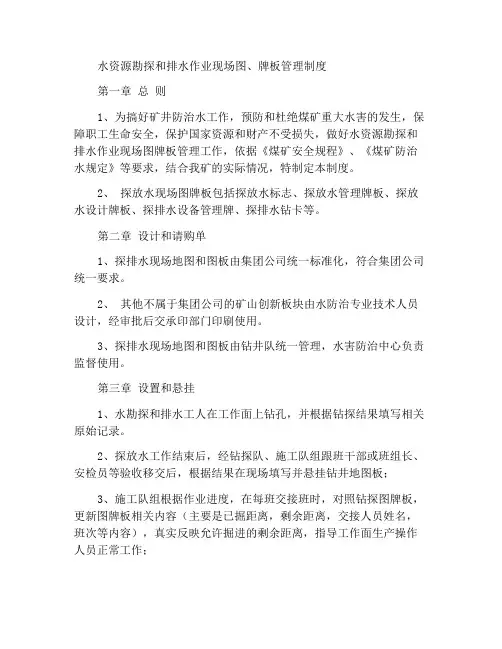

水资源勘探和排水作业现场图、牌板管理制度第一章总则1、为搞好矿井防治水工作，预防和杜绝煤矿重大水害的发生，保障职工生命安全，保护国家资源和财产不受损失，做好水资源勘探和排水作业现场图牌板管理工作，依据《煤矿安全规程》、《煤矿防治水规定》等要求，结合我矿的实际情况，特制定本制度。
2、探放水现场图牌板包括探放水标志、探放水管理牌板、探放水设计牌板、探排水设备管理牌、探排水钻卡等。
第二章设计和请购单1、探排水现场地图和图板由集团公司统一标准化，符合集团公司统一要求。
2、其他不属于集团公司的矿山创新板块由水防治专业技术人员设计，经审批后交承印部门印刷使用。
3、探排水现场地图和图板由钻井队统一管理，水害防治中心负责监督使用。
第三章设置和悬挂1、水勘探和排水工人在工作面上钻孔，并根据钻探结果填写相关原始记录。
2、探放水工作结束后，经钻探队、施工队组跟班干部或班组长、安检员等验收移交后，根据结果在现场填写并悬挂钻井地图板；3、施工队组根据作业进度，在每班交接班时，对照钻探图牌板，更新图牌板相关内容（主要是已掘距离，剩余距离，交接人员姓名，班次等内容），真实反映允许掘进的剩余距离，指导工作面生产操作人员正常工作；4、安检员交接班时，监督施工队伍的交接，填写图纸和标牌。
并在图牌板上签字认可。
5、在没有施工队的情况下准备采煤工作面或作业负责人，需要探放水作业时，由钻探队通知水害防治中心、安全检查科进行验收。
验收合格填写图牌板。
第四章管理和使用1、水预防和控制中心许可证委员会水预防和控制技术人员的管理，5号煤层由地质技术员刘伟负责，10号煤层由水文技术员范永乐负责。
2、所有采矿工作面或探排水作业作业现场必须实施探排水图板管理，牌板的日常管理由探水队技术员吴建忠负责。
3、开拓、掘进工作面找水排水图板的日常管理由巷道施工队负责管理，队长为图牌板管理的主要负责人。
4、钻井队负责对无法识别施工队探排水作业现场的图板进行日常管理。

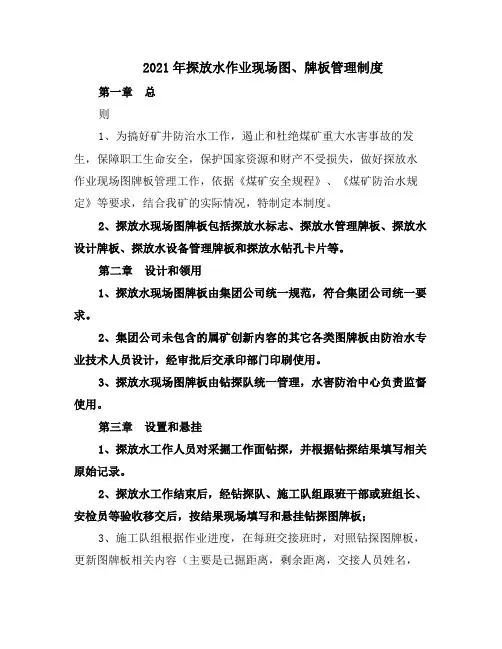

2021年探放水作业现场图、牌板管理制度第一章总则1、为搞好矿井防治水工作，遏止和杜绝煤矿重大水害事故的发生，保障职工生命安全，保护国家资源和财产不受损失，做好探放水作业现场图牌板管理工作，依据《煤矿安全规程》、《煤矿防治水规定》等要求，结合我矿的实际情况，特制定本制度。
2、探放水现场图牌板包括探放水标志、探放水管理牌板、探放水设计牌板、探放水设备管理牌板和探放水钻孔卡片等。
第二章设计和领用1、探放水现场图牌板由集团公司统一规范，符合集团公司统一要求。
2、集团公司未包含的属矿创新内容的其它各类图牌板由防治水专业技术人员设计，经审批后交承印部门印刷使用。
3、探放水现场图牌板由钻探队统一管理，水害防治中心负责监督使用。
第三章设置和悬挂1、探放水工作人员对采掘工作面钻探，并根据钻探结果填写相关原始记录。
2、探放水工作结束后，经钻探队、施工队组跟班干部或班组长、安检员等验收移交后，按结果现场填写和悬挂钻探图牌板；3、施工队组根据作业进度，在每班交接班时，对照钻探图牌板，更新图牌板相关内容（主要是已掘距离，剩余距离，交接人员姓名，班次等内容），真实反映允许掘进的剩余距离，以指导工作面生产作业人员正常作业；4、安检员交接班时，监督施工队组交接和填写图牌板。
并在图牌板上签字认可。
5、准备回采工作面或无施工队组的作业头面，需要探放水作业时，由钻探队通知水害防治中心、安全检查科进行验收。
验收合格填写图牌板。
第四章管理和使用1、防治水中心所属的牌板防治水技术员管理，5号煤层由地质技术员刘伟负责，10号煤层由水文技术员范永乐负责。
2、所有探放水作业的采掘工作面或作业地点都必须执行探放水图牌板挂牌管理，牌板的日常管理由探水队技术员吴建忠负责。
3、开拓、掘进工作面探放水图牌板的日常管理工作由该巷道施工的队组进行管理，队长为图牌板管理的主要负责人。
4、无法明确施工队组的探放水作业地点的图牌板的日常管理工作由钻探队负责管理。
探放水作业现场图牌板管理制度为认真贯彻集团公司探放水图牌板管理的要求，切实做好我矿的探放水工作，结合我矿的实际情况，制定探放水图牌板管理办法及考核制度。
（一）防治水图牌板管理要求1、井下所有防治水相关牌板必须按照《安全质量标准化标准及细则》和相关文件要求进行制作和悬挂，并由防治水科进行审核。
2、防治水牌板内容填写要规范，字迹必须清晰、工整、美观，对于填写周期大于15天的牌板不得手写，必须使用打印塑封文字进行填写。
3、防治水相关牌板的日常维护与管理工作由其所在工作面的施工队组负责，队长为第一责任人。
4、井下防治水牌板主要为“四牌一图”，即：（1）探放水钻孔施工验收记录牌；（2）探放水位置牌；（3）探水（掘进）指令牌；（4）探水起点牌；（5）探防治水钻孔布置设计图，其中，探放水钻孔施工验收记录牌内的掘进进尺情况由当班掘进施工班组的验收员负责填写，其余内容由探水队班组长负责填写；探放水位置牌由探水队负责填写，并按照隔次悬挂要求进行悬挂（即本次探水时将上次探水位置牌悬挂好）；掘进（探水）指令牌由安全指挥中心主任对其内容进行确认并签字；探水起点牌及其它探放水有关图板由探水队负责按照安全质量标准化有关牌板悬挂要求进行悬挂。
5、牌板内容除指定人员外，其他任何人不得擅自更改、涂抹和故意损坏防治水牌板，若发现将追究行为人责任，同时，该责任区负责人负连带责任。
6、探水队在每条巷道开始探水施工以前必须按照质量标准化相关要求将探放水相关牌板悬挂到位。
7、探水队每次探水后要根据实际探水情况及时填写探水钻孔验收记录牌，内容必须与探水钻孔验收表一致。
8、探放水牌板（主要为探水施工相关牌板）必须悬挂在巷道右帮侧距离工作面迎头30米的范围内。
9、掘进施工队组每班施工作业结束后验收员要根据当班掘进情况如实填写掘进进尺，真实反映允许掘进的剩余距离，以保证工作面的探放水和掘进工作有序衔接。
10、防治水科负责对防治水牌板的填写、悬挂以及日常维护进行随机检查、指正。

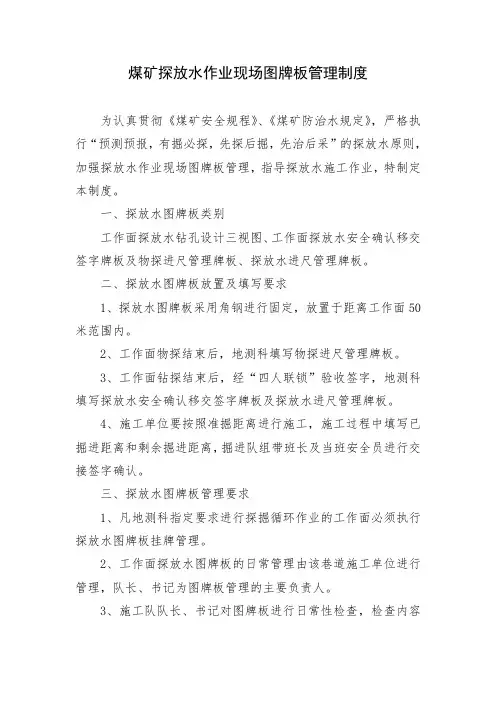

煤矿探放水作业现场图牌板管理制度
为认真贯彻《煤矿安全规程》、《煤矿防治水规定》，严格执行“预测预报，有掘必探，先探后掘，先治后采”的探放水原则，加强探放水作业现场图牌板管理，指导探放水施工作业，特制定本制度。
一、探放水图牌板类别
工作面探放水钻孔设计三视图、工作面探放水安全确认移交签字牌板及物探进尺管理牌板、探放水进尺管理牌板。
二、探放水图牌板放置及填写要求
1、探放水图牌板采用角钢进行固定，放置于距离工作面50米范围内。
2、工作面物探结束后，地测科填写物探进尺管理牌板。
3、工作面钻探结束后，经“四人联锁”验收签字，地测科填写探放水安全确认移交签字牌板及探放水进尺管理牌板。
4、施工单位要按照准掘距离进行施工，施工过程中填写已掘进距离和剩余掘进距离，掘进队组带班长及当班安全员进行交接签字确认。
三、探放水图牌板管理要求
1、凡地测科指定要求进行探掘循环作业的工作面必须执行探放水图牌板挂牌管理。
2、工作面探放水图牌板的日常管理由该巷道施工单位进行管理，队长、书记为图牌板管理的主要负责人。
3、施工队队长、书记对图牌板进行日常性检查，检查内容
包括牌板悬挂位置、填写项目是否齐全以及填写内容是否正确等。
4、地测科负责井下工作面探放水图牌板的随机检查、指导与考核。
5、安全员负责对探放水图牌板管理进行全面监督，发现问题及时处理。
四、本制度自发布之日起执行。

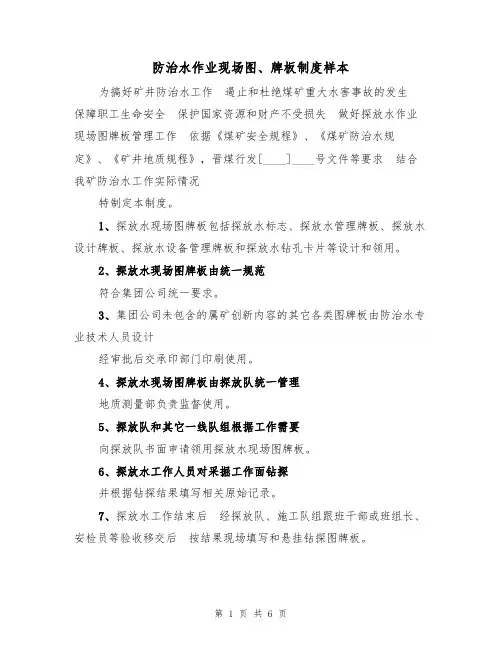

防治水作业现场图、牌板制度样本为搞好矿井防治水工作遏止和杜绝煤矿重大水害事故的发生保障职工生命安全保护国家资源和财产不受损失做好探放水作业现场图牌板管理工作依据《煤矿安全规程》、《煤矿防治水规定》、《矿井地质规程》，晋煤行发[____]____号文件等要求结合我矿防治水工作实际情况特制定本制度。
1、探放水现场图牌板包括探放水标志、探放水管理牌板、探放水设计牌板、探放水设备管理牌板和探放水钻孔卡片等设计和领用。
2、探放水现场图牌板由统一规范符合集团公司统一要求。
3、集团公司未包含的属矿创新内容的其它各类图牌板由防治水专业技术人员设计经审批后交承印部门印刷使用。
4、探放水现场图牌板由探放队统一管理地质测量部负责监督使用。
5、探放队和其它一线队组根据工作需要向探放队书面申请领用探放水现场图牌板。
6、探放水工作人员对采掘工作面钻探并根据钻探结果填写相关原始记录。
7、探放水工作结束后经探放队、施工队组跟班干部或班组长、安检员等验收移交后按结果现场填写和悬挂钻探图牌板。
8、施工队组根据作业进度在每班交接班时对照钻探图牌板更新图牌板相关内容，主要是已掘距离、剩余距离、交接人员姓名、班次等内容，真实反映允许掘进的剩余距离以指导工作面生产作业人员正常作业。
9、安检员交接班时监督施工队组交接和填写图牌板。
并在图牌板上签字认可。
10、准备回采工作面或无施工队组的作业头面需要探放水作业时由探放队通知地测部进行验收。
验收合格填写图牌板。
11、所有探放水作业的采掘工作面或作业地点都必须执行探放水图牌板挂牌管理。
12、开拓、掘进工作面探放水图牌板的日常管理工作由该巷道施工的队组进行管理队长为图牌板管理的主要负责人。
13、无法明确施工队组的探放水作业地点的图牌板的日常管理工作由探放队负责管理。
14、掘进工作面施工超前探测钻孔的负责人必须及时填制“有掘必探”情况汇报单并当日汇报队值班室。
15、队值班室收到“有掘必探”情况汇报单后两小时内编制完成允许/停止掘进通知单并下发到掘进施工队组。
防治水牌板标准格式
防治水牌板统一采用防火板材料制作，红头、白底、黑框、黑字，外加不锈钢外框。
一、探放水设备管理牌板：规格400×600mm，数量6块。
探放水设备管理牌板
日期：年月日
二、短探记录牌板：规格300×400mm，数量10块。
短探记录牌板
跟班班（队）长：年月日
三、探放水设备管理牌板：规格300×400mm，数量10块。
探放水起点标识牌
四、井下涌水点测水记录牌板：规格300×400mm，数量30块。
矿井涌水点测水记录牌板
五、矿井涌水量观测牌板，规格300×400mm，数量20块。
矿井涌水量观测牌板
六、排水泵管理牌板：规格300×400mm，数量20块。
防治水科：掘进队负责人：。
探放水作业现场图、牌板管理制度第一章1、为搞好矿井防治水工作，遏止和杜绝煤矿重大水害事故的发生，保障职工生命安全，保护国家资源和财产不受损失，做好探放水作业现场图牌板管理工作，依据《煤矿安全规程》、《煤矿防治水规定》等要求，结合我矿的实际情况, 特制定本制度。
2、探放水现场图牌板包括探放水标志、探放水管理牌板、探放水设计牌板、探放水设备管理牌板和探放水钻孔卡片等。
第二章设计和领用1、探放水现场图牌板由集团公司统一规范，符合集团公司统一要求。
2、集团公司未包含的属矿创新内容的其它各类图牌板由防治水专业技术人员设计，经审批后交承印部门印刷使用。
3、探放水现场图牌板由钻探队统一管理，水害防治中心负责监督使用。
第三章设置和悬挂1、探放水工作人员对采掘工作面钻探，并根据钻探结果填写相关原始记录。
2、探放水工作结束后，经钻探队、施工队组跟班干部或班组长、安检员等验收移交后，按结果现场填写和悬挂钻探图牌板;3、施工队组根据作业进度，在每班交接班时，对照钻探图牌板，更新图牌板相关内容（主要是已掘距离，剩余距离，交接人员姓名，班次等内容），真实反映允许掘进的剩余距离，以指导工作面生产作业人员正常作业;4、安检员交接班时，监督施工队组交接和填写图牌板。
并在图牌板上签字认可。
5、准备回采工作面或无施工队组的作业头面，需要探放水作业时，由钻探队通知水害防治中心、安全检查科进行验收。
验收合格填写图牌板。
第四章管理和使用1、防治水中心所属的牌板防治水技术员管理，5号煤层由地质技术员刘伟负责，10号煤层由水文技术员范永乐负责。
2、所有探放水作业的采掘工作面或作业地点都必须执行探放水图牌板挂牌管理，牌板的日常管理由探水队技术员吴建忠负责。
3、开拓、掘进工作面探放水图牌板的日常管理工作由该巷道施工的队组进行管理，队长为图牌板管理的主要负责人。
4、无法明确施工队组的探放水作业地点的图牌板的日常管理工作由钻探队负责管理。
5、掘进工作面施工超前探测钻孔的负责人必须及时填制有掘必探”情况汇报单并当日汇报队值班室。
