mcgs指导手册MCGS组态软件是一款功能强大的工控组态软件，具有丰富的报表、数据和曲线等功能，支持国内外众多数据采集与输出设备。
以下是MCGS组态软件的使用指导手册：一、概述MCGS组态软件分为MCGS嵌入版和MCGS组态环境两部分，两者互相独立，又紧密相关。
MCGS嵌入版主要用于生成用户应用系统，而MCGS组态环境则是生成用户应用系统的工作环境。
二、软件组成MCGS组态软件由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五个部分构成。
1. 主控窗口：用于对整个工程相关的参数进行配置，可设置封面窗口、运行工程的权限、启动画面、内存画面、磁盘预留空间等。
2. 设备窗口：通过设备构件把外部设备的数据采集进来，送入实时数据库，或把实时数据库中的数据输出到外部设备。
3. 用户窗口：工程里所有可视化的界面都是在用户窗口里面构建的。
4. 实时数据库：从外部设备采集来的实时数据送入实时数据库，系统其它部分操作的数据也来自于实时数据库。
5. 运行策略：通过对运行策略的定义，使系统能够按照设定的顺序和条件操作任务，实现对外部设备工作过程的精确控制。
三、基本操作1. 设备窗口的基本操作：设备窗口编辑界面有设备组态画面和设备工具箱两部分组成。
设备组态画面用于配置该工程需要通讯的设备。
2. 实时数据库的基本操作：在实时数据库中创建变量，设置变量的属性，建立变量之间的连接关系。
3. 运行策略的基本操作：在运行策略中定义顺序和条件，设置任务执行的顺序和条件，实现对外部设备的精确控制。
四、应用实例通过以上基本操作，可以完成一个简单的MCGS组态应用实例。
具体步骤如下：1. 在MCGS组态环境中创建一个新工程，设置工程参数。
2. 在设备窗口中添加需要通讯的设备，并进行配置。
3. 在用户窗口中创建可视化界面，添加需要的元件和变量。
4. 在实时数据库中创建变量，设置变量的属性，建立变量之间的连接关系。
5. 在运行策略中定义顺序和条件，设置任务执行的顺序和条件，实现对外部设备的精确控制。
mcgs软件使用技巧MCGS软件是一种常用的人机界面设计软件，主要用于对触摸屏和HMI界面进行设计和开发。
下面是一些MCGS软件的使用技巧，帮助您更加高效地使用该软件。
1. 快捷键的使用MCGS软件中提供了一些快捷键，可以帮助您更快速地操作软件。
例如，“Ctrl+C”和“Ctrl+V”可以用于复制和粘贴组件，“Ctrl+Z”可以用于撤销操作，“Ctrl+S”可以用于保存工程等等。
熟练使用快捷键可以大大提高工作效率。
2. 使用对齐和分布功能MCGS软件中提供了对齐和分布功能，可以帮助您更方便地对组件进行排列。
您可以选择多个组件，然后点击界面上的对齐和分布按钮，即可将这些组件按照一定的规则进行排列。
这样可以使界面更加整齐美观。
3. 使用图层功能MCGS软件中提供了图层功能，可以将组件分为不同的图层，方便对组件进行管理和控制。
您可以在图层面板中新建、删除、隐藏和显示图层，以及调整图层的前后顺序。
这样可以更好地实现组件的遮挡效果，提高界面的可读性。
4. 使用动画效果MCGS软件中提供了一些常用的动画效果，可以帮助您制作更生动的界面。
您可以选择组件，在属性面板中设置动画属性，如透明度、大小、位置等，然后通过动画编辑器来编辑动画的行为和效果。
这样可以使界面更加有吸引力和交互性。
5. 使用图表功能MCGS软件中提供了丰富的图表功能，可以帮助您更直观地展示数据。
您可以选择图表组件，在属性面板中设置图表的类型、数据源和样式等。
MCGS软件支持多种类型的图表，如折线图、柱状图、饼图等，可以满足不同的数据展示需求。
6. 使用数据访问功能MCGS软件支持与PLC和其他外部设备的数据通信，可以实现对外部数据的读取和写入。
您可以选择数据访问组件，在属性面板中设置数据源、地址和数据类型等。
通过数据访问功能，您可以实现与其他设备的数据交互，实现更复杂的功能和控制。
7. 导出和发布界面MCGS软件中提供了界面的导出和发布功能，可以将界面导出为各种格式，如EXE、HMTL和PDF等。
MCGS工控组态软件使用说明书一、概述计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。
MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备。
二、软件组成(一)按使用环境分，MCGS组态软件由“MCGS组态环境”和“MCGS运行环境”两个系统组成。
两部分互相独立，又紧密相关，分述如下：1.MCGS组态环境：该环境是生成用户应用系统的工作环境，用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”。
2.MCGS运行环境：该环境是用户应用系统的运行环境，在运行环境中完成对工程的控制工作。
(二)按组成要素分，MCGS工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成：1.主控窗口：是工程的主窗口或主框架。
在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。
主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。
2.设备窗口：是连接和驱动外部设备的工作环境。
在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。
3.用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示画面、报警输出、数据与曲线图表等。

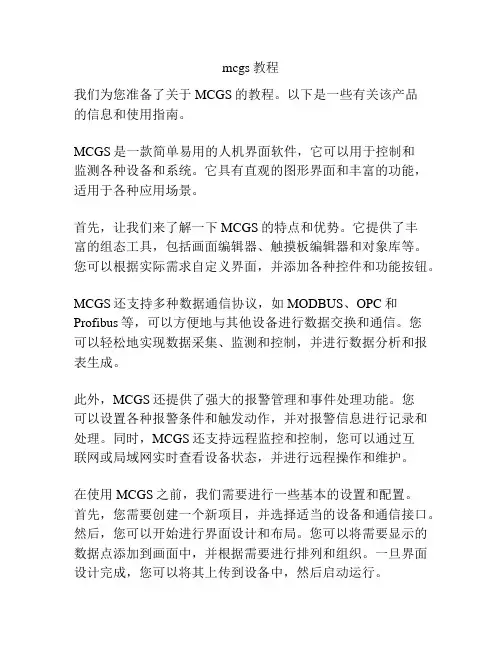

mcgs教程我们为您准备了关于MCGS的教程。
以下是一些有关该产品的信息和使用指南。
MCGS是一款简单易用的人机界面软件，它可以用于控制和监测各种设备和系统。
它具有直观的图形界面和丰富的功能，适用于各种应用场景。
首先，让我们来了解一下MCGS的特点和优势。
它提供了丰富的组态工具，包括画面编辑器、触摸板编辑器和对象库等。
您可以根据实际需求自定义界面，并添加各种控件和功能按钮。
MCGS还支持多种数据通信协议，如MODBUS、OPC和Profibus等，可以方便地与其他设备进行数据交换和通信。
您可以轻松地实现数据采集、监测和控制，并进行数据分析和报表生成。
此外，MCGS还提供了强大的报警管理和事件处理功能。
您可以设置各种报警条件和触发动作，并对报警信息进行记录和处理。
同时，MCGS还支持远程监控和控制，您可以通过互联网或局域网实时查看设备状态，并进行远程操作和维护。
在使用MCGS之前，我们需要进行一些基本的设置和配置。
首先，您需要创建一个新项目，并选择适当的设备和通信接口。
然后，您可以开始进行界面设计和布局。
您可以将需要显示的数据点添加到画面中，并根据需要进行排列和组织。
一旦界面设计完成，您可以将其上传到设备中，然后启动运行。
在实际使用过程中，您还可以根据需要进行一些高级设置和功能扩展。
例如，您可以设置数据采集间隔、报警条件和触发动作等。
您还可以使用脚本语言进行逻辑控制和自定义功能的实现。
总之，MCGS是一款功能强大、易于使用的人机界面软件。
它提供了丰富的图形界面和功能，可以帮助您轻松地实现设备控制和监测。
希望您通过我们的教程，能更好地了解和掌握MCGS的使用方法。
MCGS工控组态软件使用说明书一、概述计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。
MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备。
二、软件组成(一)按使用环境分，MCGS组态软件由“MCGS组态环境”和“MCGS运行环境”两个系统组成。
两部分互相独立，又紧密相关，分述如下：1.MCGS组态环境：该环境是生成用户应用系统的工作环境，用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”。
2.MCGS运行环境：该环境是用户应用系统的运行环境，在运行环境中完成对工程的控制工作。
(二)按组成要素分，MCGS工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成：1.主控窗口：是工程的主窗口或主框架。
在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。
主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。
2.设备窗口：是连接和驱动外部设备的工作环境。
在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。
3.用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示画面、报警输出、数据与曲线图表等。
日报表使用说明
1.举例：新建一个组，对象名称：随机组。
2.选择定时存盘，存盘周期自定，存盘时间设定：永久存储。
3.组对象成员列表增加想要显示的变量。
举例：加氨罐1#2#液位和加磷酸盐3台变频器的频率反馈。
总共五个参数。
4.在运行策略中新增加循环策略，名字：日报表。
5.右键属性：定时循环执行，循环时间自己设定，不要太大，不要太小。
点击确认即可。
6.进入循环策略，点击策略工具箱：新增策略行。
7.添加存盘数据提取构件。
8.双击存盘数据提取构件，弹出属性设置对话框。
指定数据来源选择MCGS组对象的存盘数据表。
本例选择：随机组。
9.数据选择，选择全部添加，即把组里面的对象都添加进去。
10.数据输出选择ACCESS数据库文件，点击数据库名右侧的省略号……按钮，弹出右侧所示的对话框，文件名：手敲：历史数据提取，然后点打开即可。
11.数据表名：手敲：日报表。
12．时间条件，时间列名：MCGS-TIME,月/天的时间分割点：1日0时0分，固定时间：选择前一天。
声明一下：这么设置，每天24小时，每一小时一个数据，正好24行，按照这么设置，则一天的时间为前一天的0时到今天的0时，正好24小时，如果选择为8时0分，则一天的时间为昨天的8点到今天的8点正好24小时，为一天。
13.数值条件不用改，提取方式：提取间隔：选择1小时，然后点击拷贝按钮，把左侧的来源数据表列的内容拷贝到中间的输出数据表列，提取方式可以选择平均值、最大值，最小值等，总共有8种选择。
14.按照上述办法新建一个循环策略，名字：提取刷新。
定时循环执行，循环时间：500ms.
15.增加策略行，添加脚本策略构件，双击脚本策略构件，弹出对话框，
右侧找到用户窗口里的报表（“报表”就是刚才新建的用户窗口名），点击refresh（刷新的意思），左侧就出现如下所示的脚本，点击下边的检查按钮，没有错误，点击确定即可。
此功能用来定时刷新报表的。
报表需要实时更新。
16.在用户窗口中新建一个窗口，名字：日报表。
打开用户窗口，在工具箱中选择：历史表格构件，拖到桌面上，默认4行4列，右键任何一个表格弹出功能对话框，增加到25行，其中一行用来写标题，（24行一小时一个数据，一天24小时正好24行，）增加到6列，其中一列是时间（另外5列用来显示5个参数的数据）。
17.从第二行开始选中所有行和列（第一行用来手写标题，空出来），标题栏有一项表格功能，单击后弹出如下图所示的对话框，选择：单击连接，然后再单击合并表元，此时选中的区域以斜线方式表示，如下图所示。
18. 双击斜线表示的区域，弹出数据库连接设置对话框，基本属性按照下图设置即可（正常默认即可）。
19.数据来源：标准ACCESS数据库文件，数据库名和数据表名就是刚才手敲的历史数据提取和日报表（点击右侧的省略号就会弹出来，选中历史数据提取，点击打开即可，点击数据表名旁边的下拉箭头，就会弹出日报表。
单击即可）
20.显示属性：单击右侧的复位按钮，把对应数据列的内容填充进去。
21.时间条件按照下图设置即可，其中固定时间选择：前一天。
分割时间点为8时（根据实际需要可以更改，不是固定的，本说明只是举例）。
22.数值条件无需更改，点击确定即可，此时数据库连接设置对话框全
部设置完毕。
23.第一行敲入文本：时间，液位1，液位2，频率1，频率2，频率3正好6列。
保存整个窗口和工程，运行。
24.弹出如图所示对话框，如果想可以手动查询，就在上面弹出的数据库连接设置对话框中把时间条件改为最后一项，开始时间和结束时间
分别选为InputSTime和InputETime。
25.在画面中增加一个时间构件，在工具箱的最右下角，如图所示，这样就可以手动输入时间进行查询了。
一般设为24小时间隔。
26，在画面增加一个按钮构件，脚本程序添加如图所示脚本程序，检
查无误后，点击确定即可。
用来手动进行刷新操作。
27.运行效果如图所示（运行中间因其他事退出关机，正常是24行数据）。
28.月报表就在第13步提取方式：提取间隔：改为选择1天。
其他步骤参考日报表即可。
29.表格可以显示一列数据的最大值，最小值，和，平均值等。
如选中的单元格显示为该列的最大值，设置方式如下。
