数字回弹仪HT225-D

HT225W 数显回弹仪使用说明书北京大地华龙科技有限责任公司目录§1.HT225W仪器功能及操作说明²²²²²²²²²²²²²²²1§1.1依据标准²²²²²²²²²²²²²²²²²²²²²²²²²1§1.2.仪器系统构成和面板说明²²²²²²²²²²²²²²²²²²1 §1.3.功能和特点²²²²²²²²²²²²²²²²²²²²²²²²3§1.４.仪器使用²²²²²²²²²²²²²²²²²²²²²²²²3§1.5.操作说明²²²²²²²²²²²²²²²²²²²²²²²²²²5§2.HT225W仪器主要技术指标²²²²²²²²²²²²²²²²²²²10§3.HT225W仪器的校验及保养²²²²²²²²²²²²²²10§3.1.一般性率定²²²²²²².²²²²²²²²²²²²²²²²10§3.2.标准状态校验²²²²²²²²²²²²²²²²²²²²²²11§3.3.维护与保养²²²²²²²²²²²²²²²²²²²²11§4.回弹法资料处理软件²²²²²²²²²²²²²²²²²²15§4.1.软件功能²²²²²²²²²²²²²²²²²²²²²15§4.2.软件安装²²²²²²²²²²²²²²²²²²²²²16§4.3.程序介绍²²²²²²²²²²²²²²²²²²²²²16§4.4.操作过程²²²²²²²²²²²²²²²²²²²²²16§1.HT225W仪器功能及操作说明§1.1依据标准HT225W型全自动数字回弹仪依据JGJ/T23-2001《回弹法检测混凝土抗压强度技术规程》和企业标准Q/LKDG01—2001制造。

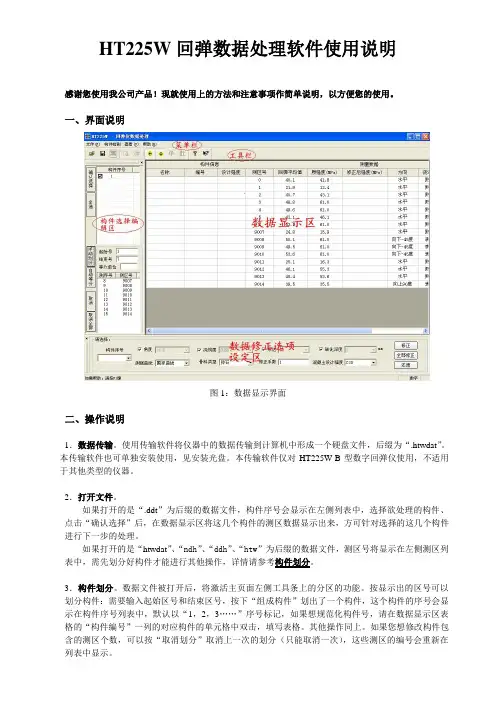

HT225W回弹数据处理软件使用说明感谢您使用我公司产品！现就使用上的方法和注意事项作简单说明，以方便您的使用。

一、界面说明图1：数据显示界面二、操作说明1．数据传输。

使用传输软件将仪器中的数据传输到计算机中形成一个硬盘文件，后缀为“.htwdat”。

本传输软件也可单独安装使用，见安装光盘。

本传输软件仅对HT225W-B型数字回弹仪使用，不适用于其他类型的仪器。

2．打开文件。

如果打开的是“.ddt”为后缀的数据文件，构件序号会显示在左侧列表中，选择欲处理的构件、点击“确认选择”后，在数据显示区将这几个构件的测区数据显示出来，方可针对选择的这几个构件进行下一步的处理。

如果打开的是“htwdat”、“ndh”、“ddh”、“htw”为后缀的数据文件，测区号将显示在左侧测区列表中，需先划分好构件才能进行其他操作，详情请参考构件划分。

3．构件划分。

数据文件被打开后，将激活主页面左侧工具条上的分区的功能。

按显示出的区号可以划分构件：需要输入起始区号和结束区号，按下“组成构件”划出了一个构件，这个构件的序号会显示在构件序号列表中，默认以“1，2，3……”序号标记，如果想规范化构件号，请在数据显示区表格的“构件编号”一列的对应构件的单元格中双击，填写表格。

其他操作同上。

如果您想修改构件包含的测区个数，可以按“取消划分”取消上一次的划分（只能取消一次），这些测区的编号会重新在列表中显示。

采用山东测强曲线：每构件不得少于3个测区。

采用其他测强曲线：每构件不得少于5个测区。

图2：构件划分5．回弹值查询修改：双击构件序号列表中的待查询/修改的构件的序号项，弹出如下对话框：图4：回弹查询修改在测区编号框中包含这个构件的所有测区编号，选择不同的编号，将在16个方框处显示对应测区的16个回弹值。

更改回弹值后，点击“修改”将改动保存下来，点击“初始值”调入原始数值。

也可以通过“直接修改数据”方式进行回弹值修改。

即：“确认选择”待检测构件后，双击可编辑的单元格对回弹数据、修正规则等进行修改和修正。

HT225W数字式回弹仪使用说明本手册中的约定 (1)第一章概述 (2)1.1. 简介 (2)1.2. 主要功能 (2)1.3. 主要特点 (2)第二章仪器组成及维护要求 (3)2.1 仪器组成 (3)2.2使用前的准备工作 (3)2.3充电 (3)2.4注意事项 (3)第三章操作说明 (4)3.1 键盘介绍 (4)3.2操作简介 (4)3.2.1开关机 (4)3.2.2 测试类型选择界面 (5)3.2.3 回弹法功能选择界面 (6)3.2.４回弹法开始测量界面 (7)3.2.5 回弹法数据分析查看 (11)3.2.6 系统设置 (13)3.2.7关机 (15)3.2.8超声回弹法功能选择界面 (15)3.2.9 超声回弹法开始测量界面 (15)3.2.10 超声回弹法数据分析查看 (19)3.2.11 系统设置 (19)3.2.12 关机 (19)3.2.13 口令输入 (19)3.2.14仪器标定 (20)3.2.15删除数据 (21)3.2.16恢复出厂设置 (22)3.3数据传输 (23)第四章机外数据处理软件 (23)4.1软件总体界面 (23)4.2菜单栏 (25)4.3控制面板 (28)4.4数据列表 (29)4.5参数区 (29)4.6结果区 (30)本手册中的约定1.2.上的＂编号＂条目。

3.灰色背景、不带方框的文字在数据处理软件中表示屏幕上弹出的窗口中的控件（如选择框、输入框等）名称。

如打开文件窗口中的文件名输入框。

4.第一章概述1.1.简介HT225W型数字式回弹仪用于建筑结构中硬化混凝土抗压强度的非破损检测评定。

符合中华人民共和国行业标准《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011和《超声回弹综合法检测混凝土强度技术规程》CECS 02：2005。

1.2.主要功能1.自动记录与显示回弹值。

2.记录碳化深度值、回弹测试角度和测试面等参数。

3.现场计算构件的强度推定结果。

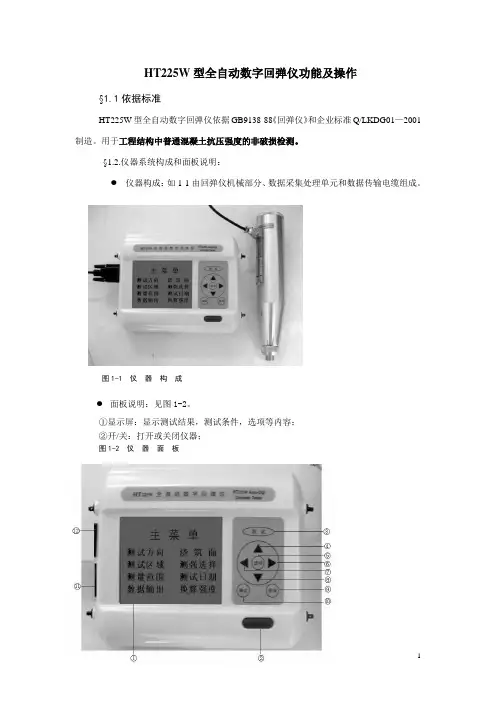

HT225W型全自动数字回弹仪功能及操作§1.1依据标准HT225W型全自动数字回弹仪依据GB9138-88《回弹仪》和企业标准Q/LKDG01—2001制造。

用于工程结构中普通混凝土抗压强度的非破损检测。

§1.2.仪器系统构成和面板说明：●仪器构成：如1-1由回弹仪机械部分、数据采集处理单元和数据传输电缆组成。

图1-1 仪器构成●面板说明：见图1-2。

①显示屏：显示测试结果，测试条件，选项等内容；②开/关：打开或关闭仪器；图1-2 仪器面板③测试：进入测试状态；④：光标上移或数字增加；⑤选项：进入主菜单，选择测试条件；⑥：光标右移；⑦：光标左移；⑧：光标下移或数字减小；⑨取消：取消当前次的测试结果；⑩确定：确认选择项目或测试结果确认；○11针插座：连接回弹仪；○12孔插座：连接计算机，测试数据传入计算机。

§1.3.功能和特点HT225W型全自动数字回弹仪用于建筑结构中硬化混凝土抗压强度的非破损检测评定。

现场检测、回弹值计算、各种修正和强度的换算，完全依据《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001中的规定进行。

较之国内外常用回弹仪，HT225W型有如下特点：汉字化：全汉字操作菜单，显示和操作以汉字方式给出。

便于推广普及。

数字化：回弹值以数字形式显示在屏幕上，用12位的A/D转化回弹值，较之指针式读数提高了精度。

自动化：测试方向、浇注面自动修正，回弹值存储，换算强度值，省去了现场人工记录，提高了检测效率和时效性。

§1.４.测试条件设置§1.4.1.连接：如图3-1所示，用专用传输线连接机械回弹仪和数据采集处理单元。

§1.4.2.开机及测试条件默认：按“开/关”键，显示“数显回弹仪”“大地工程检测技术开发公司”2秒钟，仪器自动进入测试等待状态。

见图1-3。

图1-3 开机后仪器默认测试状态测量区号：020第次回弹值：R|||———————————→侧面通用16如图1-3所示，开机后仪器默认测试条件为：测区号：接上次测区编号加1，而后每测完1个测区增加1。
