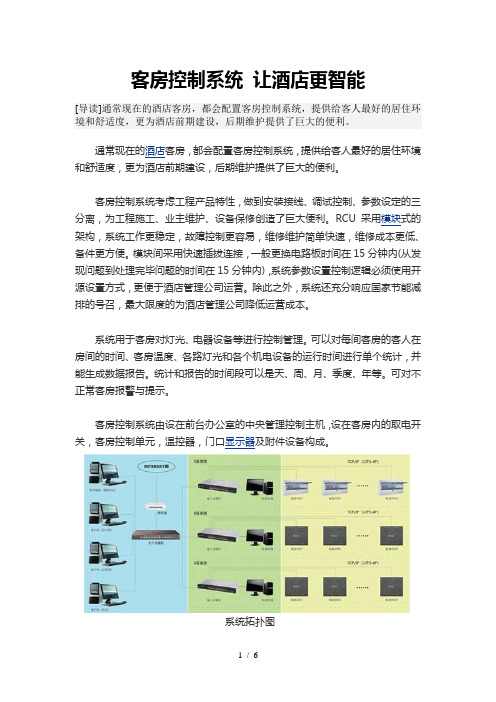

客房控制系统让酒店更智能[导读]通常现在的酒店客房，都会配置客房控制系统，提供给客人最好的居住环境和舒适度，更为酒店前期建设，后期维护提供了巨大的便利。
通常现在的酒店客房，都会配置客房控制系统，提供给客人最好的居住环境和舒适度，更为酒店前期建设，后期维护提供了巨大的便利。
客房控制系统考虑工程产品特性，做到安装接线、调试控制、参数设定的三分离，为工程施工、业主维护、设备保修创造了巨大便利。
RCU采用模块式的架构，系统工作更稳定，故障控制更容易，维修维护简单快速，维修成本更低、备件更方便。
模块间采用快速插拔连接，一般更换电路板时间在15分钟内(从发现问题到处理完毕问题的时间在15分钟内)，系统参数设置控制逻辑必须使用开源设置方式，更便于酒店管理公司运营。
除此之外，系统还充分响应国家节能减排的号召，最大限度的为酒店管理公司降低运营成本。
系统用于客房对灯光、电器设备等进行控制管理。
可以对每间客房的客人在房间的时间、客房温度、各路灯光和各个机电设备的运行时间进行单个统计，并能生成数据报告。
统计和报告的时间段可以是天、周、月、季度、年等。
可对不正常客房报警与提示。
客房控制系统由设在前台办公室的中央管理控制主机，设在客房内的取电开关，客房控制单元，温控器，门口显示器及附件设备构成。
系统拓扑图客控设备平面分布图客房轴测图某酒店项目RCU接线实拍图客房控制系统说明：(1)每个客房控制器与管理主机采用TCP/IP协议组建专网。
(2)客房控制RCU采用模块式的架构，系统工作稳定，故障控制容易，维修维护简单快速，维修成本低、备件方便。
模块间采用快速插拔连接，减短维修时间，一般换电路板时间在十五分钟内，便于酒店管理公司运营。
(3)控制模块采用标准35mm导轨安装，系统集成度高、体积小、便于安装在客房配电箱内，便于强弱电控制箱一体化集成，减少业主投入、减小占用客房内宝贵空间，检修更方便(4)客房控制RCU强电输出端口，每个输出控制回路采用220V10A继电器，每个回路均有独立保险管，输出采用零点切换技术，通断时无火花，保障触点耐久可靠工作。
五星级酒店酒店客房控制系统图纸酒店客房控制系统图纸
客控系统示意图如下：
客房控制系统图纸客控系统的3D示意图如下：
酒店客房控制系统图纸技术参数
调光模块S82T3-4 基本
参数
工作电压DC12V±2V
工作电流<200mA
通信类型Ai-BUS，19200BPS,防冲突，自动仲裁总线
安装方式导轨式安装
外形尺寸116*100*45mm（长*宽*高）
控制
参数
5A调光回路4路，客控硅控制，接线端子接口
10A保险丝每两路10A保护，接线端子接口
零线接入端接入零线，去除电网干扰
转换模块SP6X2IOX 3 基本
参数
工作电压DC12V±2V
工作电流<50mA
通信类型Ai-BUS，19200BPS,防冲突，自动仲裁总线
安装方式导轨式安装
外形尺寸14*9*40mm（长*宽*高）
控制
参数
输入开关量最多12*3路输入采集，接线端子接口
输出控制最多6*3 路输出驱动背光，接线端子接口
不是每个人都能成为，自己想要的样子，但每个人，都可以努力，成为自己想要的样子。
相信自己，你能作茧自缚，就能破茧成蝶。
酒店客房控制系统简述高级精品酒店客房主要功能是给客人提供方便、舒适的休息环境。
让酒店的工作人员及时、准确地了解客人的需求，为客人提供完善周到的服务；同时酒店的管理人员还希望在提供周到服务的同时，又能最大程度地合理利用能源，避免不必要的能源浪费---节能，因此智能客房中心控制与管理系统对酒店带来了极大的便利和收益。
通过客房内的智能化控制箱对客房内的灯光、环境、门铃、服务，等设备进行集中控制，提供给客人及时服务，舒适环境的同时又节省能源。
为高级酒店首选的系统，系统主机性能稳定，为各种服务提供良好的控制保证；客房主机控制器1）产品规格序号名称规格1 箱体外观尺寸380mm×280mm×60mm2 额定负载10A / 路3 输入电压220 V4 环境温度0 ~ 70℃5 可控制灯光14路(其中2路灯光可调)可以扩展到51路6 空调控制4路,1个3速和电磁阀7 弱电控制24路8 联网系统平台WIN98 / WIN ME / WIN2000 / WIN XP9 网络协议以太网TCP/IP，客房内部RS485总线客房控制器为客房所有设备控制中枢，内嵌24MHz 高速8位CPU，强大核心提供丰富功能支持：A．调光回路：2路220V 3A，可调除日光灯外各种阻性白织灯或电子低压灯，多达32级调光近似无级调节，灯光亮度非常均匀柔和；B．灯光回路：12路220V 10A，可控制各种电器和灯光设备，过流有保险管保护；C．空调回路：4路220V 10A，配合风机温控器可实现客房自动温度控制或盘管风机高中低速手动控制；D．服务系统：请勿打扰、房间清理、紧急呼叫、门铃；E．电源总控功能：按总控按钮或拔卡后可关闭房内所有受控电器和灯光；F．时钟系统：支持网络统一校时，网络统一授时；G．内部485总线：可连接64个节点设备，方便日后客房功能升级扩展；H．联网接口：完全支持TCP/IP协议的标准以太网接口，速度达100Mbps；I．防死机设计：内建看门狗功能，即使万一在恶劣电磁干扰环境下死机也能自动复位恢复运行；J．全插拔式设计：接线箱可插拔电缆连接，方便拆卸维修；K．强大扩展功能：控制器还可根据客户需求选择连接联网电子门锁、保险箱、识别卡插卡取电、手持集中控制器、人体红外开关等多种设备。
酒店客房控制系统一、酒店客房控制系统概述酒店客房控制系统（简称客房控制系统，客控系统），是利用计算机控制、通讯、管理等技术，基于客房内的RCU（客房控制器）构成的专用网络，对酒店客房的安防系统、门禁系统、中央空调系统、智能灯光系统、服务系统、背景音乐系统等进行智能化管理与控制，实时反映客房状态、宾客需求、服务状况以及设备控制情况等，协助酒店对客房设备及内部资源进行实时控制分析。
由于其功能丰富，并提供与酒店管理系统的接口，已成为酒店智能化必不可少的一部分。
二、卫宁酒店客房控制系统组成卫宁酒店客房控制系统有两大系列：1、VN3000集中控制系列：以继电器及可控硅调光为主要控制方式；2、VN6000LED全调光系列：采用集中AC-DC开关电源供电，对全部LED负载采用恒流或恒压调光；实现对酒店客房灯光的全部调光。
且投入成本和VN3000系列基本相当，是未来酒店客控的升级潮流。
以上两个系列的卫宁酒店客房控制系统解决方案可查阅专题文档：VN3000集控系列卫宁酒店客控设计方案；VN6000LED全调光系列卫宁酒店客控设计方案。
三、卫宁酒店客房控制系统特点及优势1、系统采用二级或三级通讯架构主干通讯：TCP/IP楼层通讯：TCP/IP或CAN-Bus客房通讯：CAN-Bus；2、控制器模块化设计导轨式安装的模块化控制器，RCU里的控制器模块可根据房型灯光数量以及功能需求合理配置，可降低设备投入总成本。
3、控制器采用插拔式接线端子控制器采用插拔式接线端子，维护方便，5分钟内就可以更换一个模块，酒店方普通电工自己就能完成售后维护，不需依赖工程商进行售后维护；4、A RM级MCU，稳定高效，控制器可远程调试及升级，方便客户未来功能升级；5、布线简单，施工便捷；布线架构清晰简洁：开关面板、门显和报警为弱电线缆，集中拉到RCU箱；照明负载将每回路线缆，集中拉到RCU箱；针对客户使用量较大的常用开关，推出了CAN轻触开关，且可扩充8路干接点开关，标准客房只需3个CAN轻触开关，其他扩充普通轻触开关。

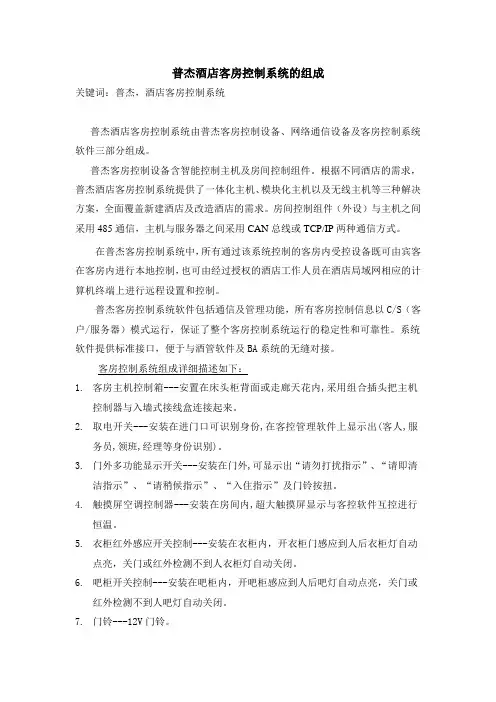

普杰酒店客房控制系统的组成关键词：普杰，酒店客房控制系统普杰酒店客房控制系统由普杰客房控制设备、网络通信设备及客房控制系统软件三部分组成。
普杰客房控制设备含智能控制主机及房间控制组件。
根据不同酒店的需求，普杰酒店客房控制系统提供了一体化主机、模块化主机以及无线主机等三种解决方案，全面覆盖新建酒店及改造酒店的需求。
房间控制组件（外设）与主机之间采用485通信，主机与服务器之间采用CAN总线或TCP/IP两种通信方式。
在普杰客房控制系统中，所有通过该系统控制的客房内受控设备既可由宾客在客房内进行本地控制，也可由经过授权的酒店工作人员在酒店局域网相应的计算机终端上进行远程设置和控制。
普杰客房控制系统软件包括通信及管理功能，所有客房控制信息以C/S（客户/服务器）模式运行，保证了整个客房控制系统运行的稳定性和可靠性。
系统软件提供标准接口，便于与酒管软件及BA系统的无缝对接。
客房控制系统组成详细描述如下：1.客房主机控制箱---安置在床头柜背面或走廊天花内,采用组合插头把主机控制器与入墙式接线盒连接起来。
2.取电开关---安装在进门口可识别身份,在客控管理软件上显示出(客人,服务员,领班,经理等身份识别)。
3.门外多功能显示开关---安装在门外,可显示出“请勿打扰指示”、“请即清洁指示”、“请稍候指示”、“入住指示”及门铃按扭。
4.触摸屏空调控制器---安装在房间内,超大触摸屏显示与客控软件互控进行恒温。
5.衣柜红外感应开关控制---安装在衣柜内，开衣柜门感应到人后衣柜灯自动点亮，关门或红外检测不到人衣柜灯自动关闭。
6.吧柜开关控制---安装在吧柜内，开吧柜感应到人后吧灯自动点亮，关门或红外检测不到人吧灯自动关闭。
7.门铃---12V门铃。
8.门磁---控制房门和廊灯，也可控制控制衣柜门。
9.回弹大板开关---安装在床头墙上和卫生间门口, 带LED指示灯，对灯光等进行控制。
普杰客房控制系统组成示意图。
酒店RCU客控系统技术要求酒店RCU客控系统是对客房内的空调、灯光、窗帘、DND/门铃和酒店管理系统PMS等的集成与控制，控制系统通过墙装式面板或iPad 平板电脑等界面予以控制。
主要包括空调智能控制系统、电动窗帘控制系统、灯光控制系统、服务功能系统一、空调智能控制1.空调智能控制系统主要包括：（1）各台风机盘管的控制；（2）房间温湿度的控制；（3）空调水系统的控制。
2.风速控制（1）系统须根据房间的冷/热负荷自动调节最佳风速（无极调速），也可提供定速控制的人工选择。
当室内温度与系统/人工设置的目标温度相差较大时，为确保室温尽快趋向目标温度，系统须能自动首先以高风速工作，并随着室温的变化而自动过渡为中风速工作，而当室温趋近目标温度时，自动调整为低风速工作，以同时保持室内的静音环境效果。
（2）风速控制须可以现场编程来限制风速范围。
例如，客人主观认为高速档噪音较大，系统可根据每个房间的不同要求,现场编程限制风机在任何情况下都不能以高速运转（手动模式除外）。
3.温度/湿度控制（1）当客人在前台登记入住时，系统服务器须通过与酒店管理系统PMS的接口获取客人的入住信息，包括是否为VIP客人信息等，并在可设定的时间内提前将入住客房的空调按系统默认设定的较为舒适的温度（如22℃）和风速配合，同时地、自动地协调运行，使客人入住时已达到较为舒适的温度和风速环境。
（2）系统须具备应用PID原理来减少风速频繁改变的先进技术。
在平衡状态，室温和设定温度的温差控制，应在低风速状态下，实现±0.5℃的控制精度。
当室内冷/热负荷有所改变时，系统应自动做出阀门和风机控制的调整。
RCU系统的控制原理必须能完全发挥四管制风机盘管的能效，实现房间温度恒定，保持系统默认设置或客人手工设定的温度。
（3）系统须具备客房内温湿度感应和显示，并根据客房状态，适时地、自动地进行降温除湿，确保客房内保持舒适的温湿度环境的功能。
4.运行历史（1）系统须能保存每间房间运行的历史。
酒店客房集控系统技术方案一、引言随着现代科技的发展，酒店行业也在不断更新换代。
酒店客房集控系统是一种通过集成各类智能设备，实现对客房内设备进行集中控制的系统。
该系统能够提高酒店设施的智能化程度，提供更加舒适、便利的客房体验。
本文将提出一种酒店客房集控系统的技术方案，以满足酒店客房自动化控制的需求。
二、系统架构1.客房智能设备模块：包括智能灯光、智能空调、智能窗帘、智能音响等各类设备；2.控制中心模块：负责与客房智能设备进行通信，并接受用户的操作指令；3.用户界面模块：提供给客人使用的APP或者物理开关，用于控制客房内的智能设备；4.数据存储与分析模块：用于存储客房设备的使用数据，并进行数据分析，为酒店提供决策支持。
三、系统功能1.客房内基本设备控制：可通过用户界面模块或者APP控制客房内的灯光、空调、窗帘、音响等设备；2.智能调节功能：根据客人的需求和环境条件，自动调节灯光、温度、音量等参数，提供更加舒适的客房环境；3.定时控制功能：客人可以设置定时开关机、定时调节温度等功能，提高客房内设备的自动化程度；4.节能功能：通过对客房设备的合理控制和监测，实现能源的有效利用，减少酒店的能耗；5.安全保障功能：系统具备短路、过载等保护机制，确保客房设备的安全可靠；6.数据统计与分析功能：记录和分析客房设备的使用数据，为酒店提供客房设备维护、能源管理等方面的决策支持。
四、技术选型1. 控制中心模块：使用物联网技术，采用低功耗、长距离的无线通信协议（如Zigbee、Z-Wave）与客房智能设备进行通信；2.用户界面模块：利用现有的移动设备，开发APP提供给客人使用，或者使用便捷的智能开关面板；3.数据存储与分析模块：使用云端存储技术，将客房设备使用数据存储在云端，并进行分析处理，提供数据报表和决策支持。
五、实施步骤1.系统设计与规划：根据酒店的需求和客房特点，进行系统设计与规划，确定系统的功能要求和技术选型；2.设备安装和调试：购买和安装智能设备，并进行系统调试和联调，确保设备和系统的正常运行；3.用户培训和推广：对酒店员工进行系统使用培训，提高员工的系统操作技能，并通过宣传推广提醒客人使用系统；4.运行和维护：确保系统的长期稳定运行，定期对设备进行维护和保养，及时处理设备故障。
