机械设计基础模拟卷1

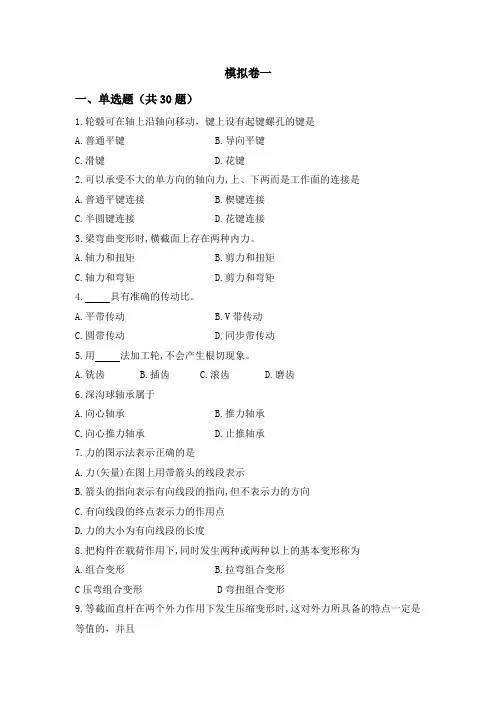

模拟卷一一、单选题（共30题）1.轮毂可在轴上沿轴向移动，键上设有起键螺孔的键是A.普通平键B.导向平键C.滑键D.花键2.可以承受不大的单方向的轴向力,上、下两而是工作面的连接是A.普通平键连接B.楔键连接C.半圆键连接D.花键连接3.梁弯曲变形时,横截面上存在两种内力。

A.轴力和扭矩B.剪力和扭矩C.轴力和弯矩D.剪力和弯矩4. 具有准确的传动比。

A.平带传动B.V带传动C.圆带传动D.同步带传动5.用法加工轮,不会产生根切现象。

A.铣齿B.插齿C.滚齿D.磨齿6.深沟球轴承属于A.向心轴承B.推力轴承C.向心推力轴承D.止推轴承7.力的图示法表示正确的是A.力(矢量)在图上用带箭头的线段表示B.箭头的指向表示有向线段的指向,但不表示力的方向C.有向线段的终点表示力的作用点D.力的大小为有向线段的长度8.把构件在载荷作用下,同时发生两种或两种以上的基本变形称为A.组合变形B.拉弯组合变形C压弯组合变形 D弯扭组合变形9.等截面直杆在两个外力作用下发生压缩变形时,这对外力所具备的特点一定是等值的，并且A.反向、共线B.反向、过截面形心C.方向相反,作用线与杆轴线重合D.方向相反,沿同一直线作用10.下列机构中的运动副,属于低副的是A.滚动轮接触B.凸轮接触C.活塞与连杆接触D.齿轮接触11.凸轮机构中,凸轮与从动件组成A.转动副B.高副C.移动副D.螺旋副12.普通V带有7种型号，传递功率能力最大。

A.A型B.Y型C.Z型D.E型13.一端固定铰支承，另一端可动铰支承的梁属于A.多跨梁B.简支梁C.外伸梁D.悬臂梁14.二力平衡公理和作用与反作用公理的不同点之一是A.二力平衡公理所说的两个力是作用在同一物体上的,而作用与反作用公理所说的两个力是分别作用在两个相互作用的物体上B.二力平衡公理的两个力能使刚体处于平衡状态,而作用与反作用公理所说的两个力也能使刚体处于平衡状态C.两公理都是研究二力大小相等、方向相反且作用在同一条直线上的问题D.以上说法都不对15.机床的主轴是机器的A.动力部分B.工作部分C.传动装置D.自动控制部分16.是制造弹簧较为合适的材料。

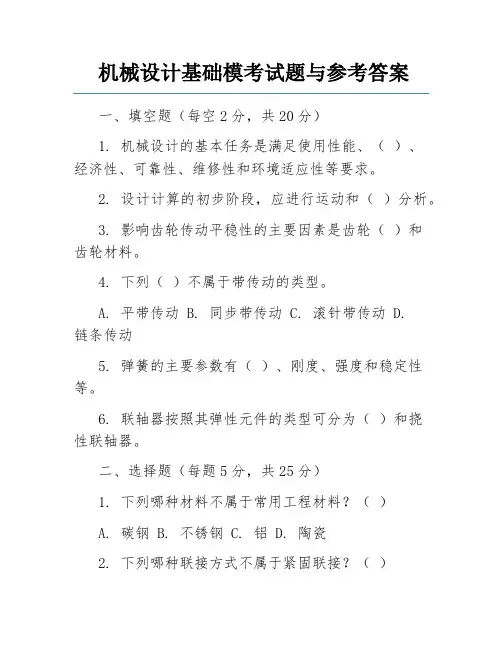

机械设计基础模考试题与参考答案一、填空题（每空2分，共20分）1. 机械设计的基本任务是满足使用性能、（）、经济性、可靠性、维修性和环境适应性等要求。

2. 设计计算的初步阶段，应进行运动和（）分析。

3. 影响齿轮传动平稳性的主要因素是齿轮（）和齿轮材料。

4. 下列（）不属于带传动的类型。

A. 平带传动B. 同步带传动C. 滚针带传动D.链条传动5. 弹簧的主要参数有（）、刚度、强度和稳定性等。

6. 联轴器按照其弹性元件的类型可分为（）和挠性联轴器。

二、选择题（每题5分，共25分）1. 下列哪种材料不属于常用工程材料？（）A. 碳钢B. 不锈钢C. 铝D. 陶瓷2. 下列哪种联接方式不属于紧固联接？（）A. 螺栓联接B. 键联接C. 焊接联接D. 过盈联接3. 下列哪种机构属于传动机构？（）A. 曲柄摇杆机构B. 凸轮机构C. 联轴器D. 离合器4. 下列哪种因素不影响齿轮传动的寿命？（）A. 载荷B. 齿面硬度C. 润滑油D. 齿轮直径5. 下列哪种带传动方式不需要张紧装置？（）A. 平带传动B. 同步带传动C. 滚针带传动D. 三角带传动三、判断题（每题5分，共25分）1. 机械设计只需考虑结构的强度和刚度，不需要考虑其工作可靠性。

（）2. 齿轮传动的传动比与齿轮的模数和齿数有关。

（）3. 带传动中，张紧力越大，带的传动效率越高。

（）4. 弹簧的弹性系数与其刚度成正比。

（）5. 联轴器可以完全补偿两轴的相对位移。

（）四、简答题（每题10分，共30分）1. 简述机械设计的主要步骤。

2. 解释齿轮传动的基本参数，并说明其相互关系。

3. 带传动有哪些优点和缺点？五、计算题（每题15分，共30分）1. 一台减速机，输入功率为10kW，减速比为1:2，输出转速为1000r/min，求输出扭矩。

2. 一齿轮传动，主动齿轮齿数为30，从动齿轮齿数为40，模数为2mm，求传动比。

参考答案：一、填空题1. 经济性2. 受力3. 加工精度4. D5. 弹性系数6. 刚性联轴器二、选择题1. D2. C3. C4. D5. D三、判断题1. ×2. ×3. ×4. ×5. ×四、简答题1. 机械设计的主要步骤：需求分析、方案设计、详细设计、设计计算、结构设计、强度校核、制造与装配、试验与改进。

专科《机械设计基础》模拟题试卷一. （共75题,共150分）1. 平面四杆机构的原动件做匀速转动，输出件做往复摆动，当( )时该机构有急回特性。

（2分）A.极位夹角B.行程速度变化系数C.行程速度变化系数D.极位夹角★检查答案标准答案：D2. 两渐开线齿轮的齿形相同，则( )。

（2分）A.它们的模数一定相等B.它们一定满足正确啮合条件C.它们基圆的压力角一定相等D.它们的基节一定相等★检查答案标准答案：C3. 在减速传动过程中，V带截面上的最大应力发生在紧边( )。

（2分）A.进入小轮处B.进入大轮处C.离开小轮处D.离开大轮处★检查答案标准答案：A4. 一对圆柱齿轮传动，在确定大小齿轮的宽度时，通常把小齿轮的齿宽做得比大齿轮的齿宽宽一些，其目的是( )。

（2分）A.为了使小齿轮的弯曲强度比大齿轮的高一些B.为了便于安装，保证接触线长度C.为了使传动平稳，提高效率D.为了使小齿轮每个齿啮合次数比大齿轮多★检查答案标准答案：B5. 渐开线直齿圆柱齿轮传动的重合度是实际啮合线长度与( )的比值。

（2分）A.齿距B.节圆齿距C.齿厚D.基节★检查答案标准答案：D6. 下列外槽轮机构中，一个运动循环中槽轮运动时间与停歇时间之比为1∶2的是( )。

（2分）A.单销四槽外槽轮机构B.双销四槽外槽轮机构C.单销六槽外槽轮机构D.双销六槽外槽轮机构★检查答案标准答案：C7. 齿数、模数及压力角相同的正变位齿轮和负变位齿轮，正变位齿轮的分度圆齿厚比负变位齿轮的分度圆齿厚( )。

（2分）A.减小B.增大C.不变D.增大或减小★检查答案标准答案：B8. 对心曲柄滑块机构中，当曲柄处在与滑块移动导路方向垂直时，其传动角g为( )。

（2分）A.最大B.最小C.90°D.0°★检查答案标准答案：B9. 一对渐开线直齿圆柱齿轮传动的重合度与齿轮的( )无关。

（2分）A.模数B.压力角C.齿数D.齿顶圆压力角★检查答案标准答案：A10. 齿轮传动中，轮齿齿面的疲劳点蚀破坏通常先发生在( )。

模拟试题一一、判断题（每题2分，共22分。

判断下列所述是否正确，正确填入“√”号，错误则填“×”号。

）1．机构都是可动的。

（）2．在两个力作用下处于平衡状态的构件称为二力构件。

（）3．力偶无合力。

（）4．铰链四杆机构都有摇杆这个构件。

（）5．在曲柄摇杆机构中，摇杆的回程速度一定比工作行程的速度要慢。

（）6．如图所示为低碳钢拉伸时的应力-应变曲线，其中OB称为弹性阶段，CD 段称为强化阶段。

（）7．一个渐开线圆柱外啮合齿轮，当基圆大于齿根圆时，基圆以内部分的齿廓曲线，都不是渐开线。

（）8．若齿轮连续传动，其重合度要大于或等于1。

（）9．蜗杆传动一般用于传动大功率、大速比的场合。

（）10．带传动中打滑现象是不可避免的。

（）11．套筒联轴器结构简单，径向尺寸小，且拆装时轴无需作轴向移动，所以使用非常广泛。

（）二、单选题（每题3分，共30分）1．力F使物体绕点O转动的效果，取决于_______。

（）A．力F的大小和力F使物体绕O点转动的方向B．力臂d的长短和力F使物体绕O点转动的方向C ．力与力臂乘积F·d 的大小和力F 使物体绕O 点转动的方向D ．力与力臂乘积Fd 的大小，与转动方向无关。

2．如下图所示，图中A 点处形成的转动副数为_______个。

（ ）A ．1B ．2C ．3D ．43．对于铰链四杆机构，当满足整转副存在的条件时，若取_______为机架，将得到双摇杆机构。

（ ）A ．最长杆B ．与最短杆相邻的构件C ．最短杆D ．与最短杆相对的构件4．凸轮机构从动杆的运动规律，是由凸轮的_______所决定的。

（ ）A ．压力角B ．滚子C ．形状D ．轮廓曲线5．渐开线齿廓基圆上的压力角_________。

（ ）A ．大于0B ．小于0C ．等于0D ．等于20°6．一对齿轮能正确啮合，则它们的_______必然相等。

（ C ）A ．直径B ．宽度C ．模数D ．齿数7．蜗杆传动装置中，蜗杆的头数为1z ，蜗杆直径系数为q ，蜗轮齿数为2z ，则蜗轮蜗杆传动的标准中心距a 等于________。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值二、填空题：本大题共10个小题，每空1分，共20分。

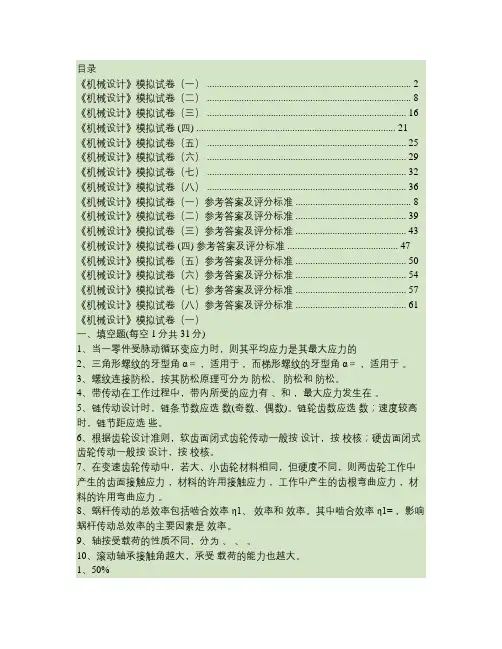

目录《机械设计》模拟试卷（一） (2)《机械设计》模拟试卷（二） (8)《机械设计》模拟试卷（三） (16)《机械设计》模拟试卷 (四) (21)《机械设计》模拟试卷（五） (25)《机械设计》模拟试卷（六） (29)《机械设计》模拟试卷（七） (32)《机械设计》模拟试卷（八） (36)《机械设计》模拟试卷（一）参考答案及评分标准 (8)《机械设计》模拟试卷（二）参考答案及评分标准 (39)《机械设计》模拟试卷（三）参考答案及评分标准 (43)《机械设计》模拟试卷 (四) 参考答案及评分标准 (47)《机械设计》模拟试卷（五）参考答案及评分标准 (50)《机械设计》模拟试卷（六）参考答案及评分标准 (54)《机械设计》模拟试卷（七）参考答案及评分标准 (57)《机械设计》模拟试卷（八）参考答案及评分标准 (61)《机械设计》模拟试卷（一）一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的2、三角形螺纹的牙型角α＝，适用于，而梯形螺纹的牙型角α＝，适用于。

3、螺纹连接防松，按其防松原理可分为防松、防松和防松。

4、带传动在工作过程中，带内所受的应力有、和，最大应力发生在。

5、链传动设计时，链条节数应选数(奇数、偶数)。

链轮齿数应选数；速度较高时，链节距应选些。

6、根据齿轮设计准则，软齿面闭式齿轮传动一般按设计，按校核；硬齿面闭式齿轮传动一般按设计，按校核。

7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力，材料的许用接触应力，工作中产生的齿根弯曲应力，材料的许用弯曲应力。

8、蜗杆传动的总效率包括啮合效率η1、效率和效率。

其中啮合效率η1= ，影响蜗杆传动总效率的主要因素是效率。

9、轴按受载荷的性质不同，分为、、。

10、滚动轴承接触角越大，承受载荷的能力也越大。

1、50%2、600、联接、300、传动3、摩擦、机械、永久4、松紧边拉力产生的拉应力、离心拉应力、弯曲应力5、偶、奇、小6、接触强度、弯曲强度、弯曲强度、接触强度7、相同、不同、不同、不同8、轴承效率η2、搅油效率η3、啮合效率9、转轴、心轴、传动轴10、轴向。

机械设计基础考试试题第一部分：选择题1. 以下哪个材料的比重最大？A. 铝合金B. 铜合金C. 钢材D. 铅材2. 以下哪种加工方式不属于机械加工？A. 铣削B. 焊接C. 拉伸D. 钻孔3. 下列选项中，哪个单位不属于力的单位？A. 牛顿B. 瓦特C. 磅力D. 皮斯卡4. 以下哪种传动方式没有固定轴承？A. 齿轮传动B. 带传动C. 锥齿轮传动D. 蜗杆传动5. 以下哪个测量仪器可以测量直线度？A. 游标卡尺B. 圆规C. 千分尺D. 提升规6. 以下哪种加工方式适合加工奇形件？A. 铣削B. 钻孔C. 绞切D. 铸造7. 在机械设计中，以下哪个选项不属于嵌套联接？A. 轴向嵌套B. 形状嵌套C. 轴向联接D. 混合嵌套8. 下面哪种润滑方式适用于高速轴承？A. 干摩擦润滑B. 混合润滑C. 液体润滑D. 固体润滑9. 以下哪个材料具有良好的耐蚀性？A. 铁B. 铝C. 铜D. 不锈钢10. 下列哪种测量工具适合测量直径？A. 千分尺B. 游标卡尺C. 光学投影仪D. 三角板第二部分：填空题1. 当两个齿轮啮合时，齿轮的相对运动是_____________。

2. ____________是一种常用的用来测量板面平直度的工具。

3. 构成支座的基本要素包括_____________。

4. ____________是用来制作零件表面精度要求高的工艺方法。

5. 当润滑油温度过高时，会造成___________。

第三部分：问答题1. 请简要介绍机械设计的基本原则。

2. 什么是机械传动？请举例说明。

3. 简要解释机械工艺的概念，并列举常见的机械工艺方法。

4. 请解释润滑的作用以及常见的润滑方式。

5. 请简要介绍机械零件加工的常用设备。

第四部分：计算题1. 一台机械设备的输入功率为800W，效率为85%，求输出功率。

2. 一辆汽车的质量为1000kg，加速度为4m/s²，求作用在汽车上的力。

3. 一个圆柱体的底面积为2.5m²，高度为4m，求圆柱体的体积。

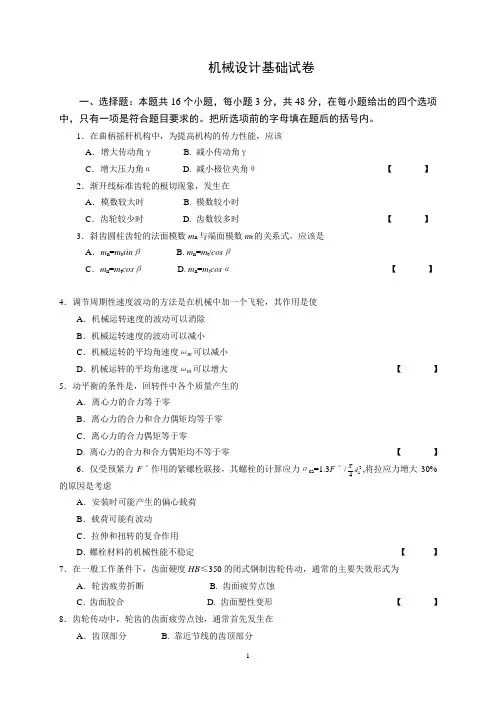

机械设计基础试卷一、选择题：本题共16个小题，每小题3分，共48分，在每小题给出的四个选项中，只有一项是符合题目要求的。

把所选项前的字母填在题后的括号内。

1．在曲柄摇杆机构中，为提高机构的传力性能，应该A ．增大传动角γ B. 减小传动角γC ．增大压力角α D. 减小极位夹角θ 【 】2．渐开线标准齿轮的根切现象，发生在A ．模数较大时 B. 模数较小时C ．齿轮较少时 D. 齿数较多时 【 】3．斜齿圆柱齿轮的法面模数m n 与端面模数m t 的关系式，应该是A ．m n =m t sin β B. m n =m t /cos βC ．m n =m t cos β D. m n =m t cos α 【 】4．调节周期性速度波动的方法是在机械中加一个飞轮，其作用是使A ．机械运转速度的波动可以消除B ．机械运转速度的波动可以减小C ．机械运转的平均角速度ωm 可以减小D ．机械运转的平均角速度ωm 可以增大 【 】5．动平衡的条件是，回转件中各个质量产生的A ．离心力的合力等于零B ．离心力的合力和合力偶矩均等于零C ．离心力的合力偶矩等于零D. 离心力的合力和合力偶矩均不等于零 【 】6．仅受预紧力F ˊ作用的紧螺栓联接，其螺栓的计算应力σca =1.3F ˊ/214d ,将拉应力增大30%的原因是考虑A ．安装时可能产生的偏心载荷B ．载荷可能有波动C ．拉伸和扭转的复合作用D ．螺栓材料的机械性能不稳定 【 】7．在一般工作条件下，齿面硬度HB ≤350的闭式钢制齿轮传动，通常的主要失效形式为A ．轮齿疲劳折断 B. 齿面疲劳点蚀C ．齿面胶合 D. 齿面塑性变形 【 】8．齿轮传动中，轮齿的齿面疲劳点蚀，通常首先发生在A ．齿顶部分 B. 靠近节线的齿顶部分C．齿根部分 D. 靠近节线的齿根部分【】9．标准斜齿圆柱齿轮传动中，查取齿形系数Y F数值时，应按A．法面模数m n B. 齿宽bC. 实际齿数ZD. 当量齿数x U【】10. 普通圆柱蜗杆分度圆直径的计算式是A．d1=m a1q B. d1=m n qC. d1=m a1z1D. d1=m n z1【】11. 带传动在工作时产生弹性滑动，是由于A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载【】12．在一定转速下，要减轻滚子链传动的运动不均匀性和动载荷，应该A．增大节距p和增加齿数Z1B．增大节距p和减少齿数Z1C．减小节距p和减少齿数Z1D．减小节距p和增加齿数Z1【】13．转轴弯曲应力σb的应力循环特征为A．r=－1 B. r=0C．r=＋1 C. －1＜r＜+1 【】14．在下列四种型号的滚动轴承中，只能承受径向载荷的是A．6208 B. N208 C. 3208 D. 5208 【】15．在下列四种类型的联轴器中，能补偿两轴的相对位移以及可缓和冲击、吸收振动的是A．凸缘联轴器 B. 齿式联轴器C. 万向联轴器D. 弹性柱销联轴器【】16．计算圆柱形压缩螺旋弹簧工作圈数n时，主要根据A．强度条件 B. 刚度条件C．稳定性条件 D. 安装和结构条件【】二、填空题：本大题共8个小题，每空1分，共16分。

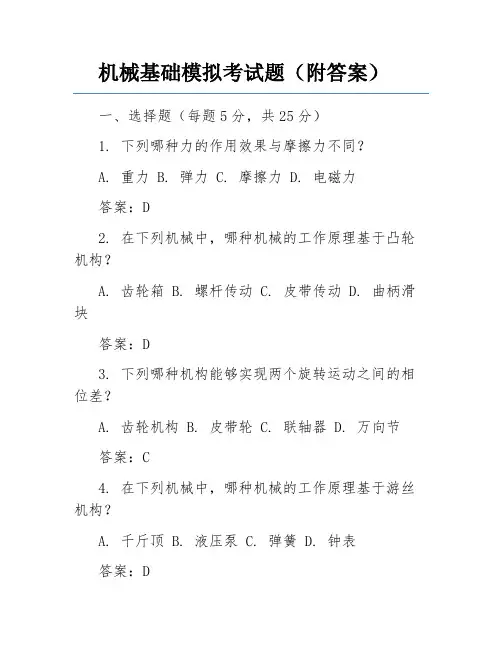

机械基础模拟考试题（附答案）一、选择题（每题5分，共25分）1. 下列哪种力的作用效果与摩擦力不同？A. 重力B. 弹力C. 摩擦力D. 电磁力答案：D2. 在下列机械中，哪种机械的工作原理基于凸轮机构？A. 齿轮箱B. 螺杆传动C. 皮带传动D. 曲柄滑块答案：D3. 下列哪种机构能够实现两个旋转运动之间的相位差？A. 齿轮机构B. 皮带轮C. 联轴器D. 万向节答案：C4. 在下列机械中，哪种机械的工作原理基于游丝机构？A. 千斤顶B. 液压泵C. 弹簧D. 钟表答案：D5. 下列哪种力不是基本力？A. 重力B. 弹力C. 摩擦力D. 万有引力答案：D二、填空题（每题5分，共25分）1. 机械系统的基本力有____、____、____和____四种。

答案：重力、弹力、摩擦力、万有引力2. 曲柄滑块机构可以实现____和____之间的运动转换。

答案：旋转运动、直线运动3. 齿轮的模数、齿数和____决定了齿轮的大小和传动比。

答案：齿宽4. 弹簧的____和____决定了弹簧的刚度。

答案：直径、线圈数5. 联轴器是一种用于连接两根轴的装置，其主要作用是____和____。

答案：传递扭矩、消除轴向偏差三、判断题（每题5分，共25分）1. 摩擦力总是阻碍物体的运动，因此摩擦力对物体运动不利。

（）答案：×2. 凸轮机构可以实现连续的旋转运动。

（）答案：√3. 弹簧的弹性模量越大，其刚度越大。

（）答案：√4. 齿轮的齿数越多，传动比越大。

（）答案：×5. 联轴器可以消除两轴之间的轴向偏差。

（）答案：×四、简答题（每题10分，共30分）1. 请简要说明摩擦力的作用效果。

答案：摩擦力的作用效果主要有以下几点：（1）阻碍物体间的相对运动；（2）产生热能，使物体表面磨损；（3）使物体获得加速度或改变运动方向；（4）在一定条件下，可以使物体保持静止或匀速直线运动。

2. 请简要说明曲柄滑块机构的工作原理及应用。

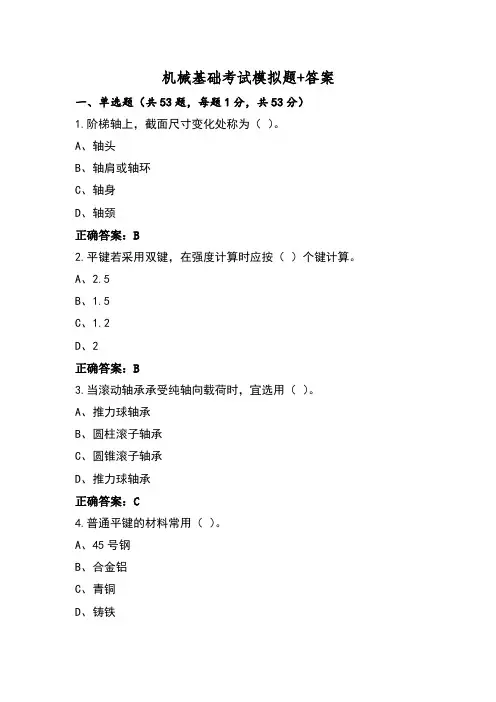

机械基础考试模拟题+答案一、单选题（共53题，每题1分，共53分）1.阶梯轴上，截面尺寸变化处称为（）。

A、轴头B、轴肩或轴环C、轴身D、轴颈正确答案：B2.平键若采用双键，在强度计算时应按（）个键计算。

A、2.5B、1.5C、1.2D、2正确答案：B3.当滚动轴承承受纯轴向载荷时，宜选用（）。

A、推力球轴承B、圆柱滚子轴承C、圆锥滚子轴承D、推力球轴承正确答案：C4.普通平键的材料常用（）。

A、45号钢B、合金铝C、青铜D、铸铁5.轮系运动时，各齿轮轴线位置固定不动的称为（）。

A、差动轮系B、定轴轮系C、行星轮系D、简单行星轮系正确答案：B6.螺栓联接的结构设计中，被联接件与螺母和螺栓头接触处需要加工，是为了（）。

A、增大接触面积，不易松脱B、便于装配C、防止产生附加偏心载荷D、不致损伤螺栓头和螺母正确答案：C7.下列普通V带中,以（）型带的截面传递的功率最大。

A、CB、DC、ED、Z正确答案：C8.在轴的设计中，轴段的长度主要根据轴上零件的（）和零件的相互位置确定。

A、宽度B、直径C、孔径D、以上都不正确9.下列哪一点是构件概念的正确表述？A、构件是机器的装配单元B、构件是机器的运动单元C、构件是机器的制造单元D、构件是机器零件组合而成的正确答案：B10.带传动工作时，设小带轮为主动轮，则带的最大应力发生在带A、进入大带轮处B、离开大带轮处C、进入小带轮处D、离开小带轮处正确答案：C11.螺纹的公称直径(管螺纹除外)是指它的（）。

A、小径(D1)B、中径(D2)C、大径(D3)D、不确定正确答案：C12.曲柄摇杆机构带动棘爪往复摆动，当曲柄长度增大时，棘轮的转角。

A、不变化B、增大C、减小正确答案：B13.齿轮传动的瞬时传动比是( )。

A、恒定的B、变化的C、常数1D、可调节的正确答案：A14.在圆轴扭转横截面的应力分析中，当研究横截面变形几何关系时作出的假设是：A、各向同性假设B、材料均匀假设C、平面假设D、应力与应变成线性关系假设正确答案：C15.单向受力的场合，通常采用的螺纹是（）。

机械设计模拟考试题（附答案）一、单选题（共60题，每题1分，共60分）1、机构具有相对运动的条件是（）A、机构的自由度数目小于主动件数目B、机构的自由度数目等于主动件数目C、机构的自由度数目大于等于主动件数目D、机构的自由度数目大于主动件数目正确答案：B2、按自由度数目不同，周转轮系可分为（）A、周转轮系和定轮轮系B、简单行星轮系和差动轮系C、简单行星轮系和定轴轮系D、定轴轮系和差动轮系正确答案：B3、在蜗杆传动中，应用比较广泛的是（）A、渐开线蜗杆B、圆柱蜗杆C、环面蜗杆D、锥蜗杆正确答案：B4、下列联轴器中，能补偿两轴的相对位移并且可缓冲、吸震得是（ )A、万向联轴器B、凸缘联轴器C、齿式联轴器D、弹性柱销联轴器正确答案：D5、平面齿轮传动的是（）。

A、螺旋齿轮传动B、锥齿轮传动C、蜗杆蜗轮传动D、斜齿轮传动正确答案：D6、下列四种轴承何种轴承必须成对使用。

A、推力球轴承B、圆柱滚子轴承C、圆锥滚子轴承D、深沟球轴承正确答案：D7、凸轮机构的从动件运动规律与凸轮的（）有关。

A、表面硬度B、机架C、轮廓线D、基圆正确答案：D8、带和带轮间的摩擦系数与初拉力一定时，（），则带传动不打滑时的最大有效圆周力也愈大。

A、带速愈低B、大带轮上的包角愈大C、带轮愈宽D、小带轮上的包角愈大正确答案：D9、组成轮系的齿轮可以是（）①圆柱齿轮；②圆锥齿轮；③蜗杆齿轮；④平面齿轮；A、①③④B、①②③C、①②③D、①②④正确答案：B10、无论滚子半径的大小如何,( )不会变A、实际轮廓B、尺寸C、度数D、以上都是正确答案：A11、导向键和（）都用于动连接，即轴与轮毂间有相对轴向移动的连接。

A、平键B、矩形花键C、滑键D、轴键正确答案：C12、在下列平面四杆机构中,（）无论以哪一构件为主动件，都不存在死点位置。

A、双曲柄机构和双摇杆机构B、曲柄摇杆机构C、双曲柄机构D、双摇杆机构正确答案：C13、轴的结构设计主要有（）内容①各轴径向尺寸的确定；②各轴段向尺寸的确定；③其他尺寸的确定；A、①②③B、②③C、①③D、①②正确答案：A14、在运用( )解决周转轮系传动比的计算问题.A、反转法B、乘法C、正转法D、除法正确答案：A15、润滑油最重要的物理性能指标是（）A、散热B、防锈C、吸振D、黏度正确答案：D16、带传动的中心距过大时，会导致( )A、带的弹性滑动加剧B、带在工作时会产生颤动C、带的寿命短D、小带轮包角减小而易产生打滑正确答案：B17、当量运载荷P=XFr+YFa,其中X代表（）A、轴向载荷系数B、轴承承受的轴向载荷C、轴承承受的径向载荷D、径向载荷系数正确答案：D18、（）的调质处理后屈服强度极限为800MPaA、35SiMnB、40CrC、QT600-3D、40MnB正确答案：D19、为了提高蜗杆的刚度，应（）。

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

3.机构具有确定的相对运动条件是原动件数等于机构的自由度。

4.在平面机构中若引入一个高副将引入___1__个约束，而引入一个低副将引入_2___个约束，构件数、约束数与机构自由度的关系是F=3n-2Pl-Ph 。

5.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为2，至少为 1 。

机械设计基础模拟试题及答案一、单选题（共50题，每题1分，共50分）1、曲柄滑决机构是由( ) 演化而来的。

A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构正确答案：A2、螺栓组同时承受较大的横向载荷，应采用( ) 来承受横向载荷，以减小螺栓的直径尺寸。

A、退刀相B、沉头座C、减载元件D、平的凸台正确答案：C3、为了不过于严重削弱轴和轮毂的强度，两个切向键一-般应布置成(A、在轴的同一母线上B、相互错开120° ~130°C、相互错开170° ~180°D、相互错开80° ~90°。

正确答案：B4、按链传动的用途，套筒滚子链和齿形链属于( )。

A、起重链C.牵引链B、传动链正确答案：B5、重合度须大于()，齿轮方能连续传动。

A、2B、3C、1正确答案：C6、渐开线标准齿轮的根切现象发生在()。

A、内数较多时B、模数较小时C、模数较大时D、齿数较少时正确答案：D7、斜齿轮全齿高等于()加边根高。

A、顶隙B、法面齿距C、齿顶高正确答案：C8、滚动轴承内圈与轴颈、外圈与座孔的配合。

A、均为基轴制B、前者基轴制，后者基孔制C、均为基孔制D、前者基孔制，后者基轴制正确答案：B9、齿根圆直径接近轴的直径时，采用()。

A、实体式齿轮B、齿轮轴C、腹板式齿轮正确答案：B10、铰链四杆机构的最短杆与最长杆的长度之和大于其余两杆的长度之和时，机构( ) 。

A、有曲柄存在B、不存在曲柄C、有时有曲柄，有时没曲柄以上答案均不对正确答案：B11、滚动轴承的润滑剂有润滑脂、()和固体润滑剂。

A、锂基润滑脂B、钙基润滑脂C、润滑油D、钠基润滑脂正确答案：C12、铰链四杆机构中存在曲柄时，曲柄()是最短构件。

A、一定不B、不一定C、一定正确答案：B13、一对齿轮连续传动的条件是().A、模数相等B、压力角相等C、传动比恒定D、重合度大于1正确答案：D14、滚动轴承在装配过程中要控制和调整其间隐，方法是通过使轴承的内外圈作适当的()。

武汉理工大学继续教育学院模拟考试试卷（开卷）课程名称机械设计基础一单项选择题（每题2分,共20分）1. 与平带传动相比较,V带传动地主要优点是___________.(A)无弹性滑动 (B)带地寿命长 (C)带地价格便宜 (D)承载能力大2. __________是只能承受径向负荷地轴承, 它不能承受轴向载荷.(A)深沟球轴承 (B)调心球轴承 (C)调心滚子轴承 (D)圆柱滚子轴承3. 标准齿轮按标准中心距安装时,其节圆与分度圆 .（A）重合（B）分离（C）变大（D）变小4. 带传动是依靠__________ 来传递运动和功率地.（A）带与带轮接触面之间地正压力（B）带与带轮接触面之间地摩擦力（C）带地紧边拉力（D）带地松边拉力5.一对减速齿轮传动,它们地齿面接触应力___________ .（A）σH1＞σH2 （B）σH1＜σH2（C）σH1＝σH2（D）σH1≤σH26.在凸轮机构中,若从动件地运动规律是等加速等减速运动规律,则该机构将产生冲击.（A）刚性 (B)揉性 (C)不产生冲击 (D)无穷大冲击7.铰链四杆机构地两连架杆都不能作整周转动,该机构称为机构.（A）曲柄摇杆 (B)双曲柄 (C)双摇杆 (D)摇动导杆8．拟将曲柄摇杆机构改为双摇杆机构,应取原机构中地作为机架.（A）曲柄（B）连杆（C）摇杆（D）机架9. 工作时只承受弯距,不承受转矩地轴,称为_________ ___.（A.）心轴(B)转轴(C)传动轴(D)曲轴10.平键地宽度和高度根据进行选择.（A）传递地功率（B)传递地扭矩（C)轴地转速（D)轴地直径二判断题（每题2分,共10分）1. 在带传动和齿轮传动组成地多级传动中,带传动通常放在高速级. ( )2. 受轴向载荷地松螺栓联结时,螺栓只受拉应力作用. ( )3. 机构具有运动确定地条件是：自由度大于1. ( )4. 斜齿轮地当量地齿形相当于斜齿轮地法面齿形. ( )5. 当机构地行程速比系数K>1时,表明该机构具有急回特性 . ( ) 三 简答题（每题6分,共36分）1. 带传动地主要失效形式和设计准则是什么？2. 凸轮机构由哪几部分组成？何谓凸轮地基圆？3. 蜗杆传动地正确啮合条件是什么？4. 试说明轴承代号61206地含义.5. 在图示机构中,每个构件杆长如图示,L AB 为最短杆： 100（1）AD 为机架时,AB 做连架杆,是何种机构？ 90 （2）当AD 杆不做机架,而改AB 杆做机架时, 40 65是何种机构？（3）当AD 杆不做机架,而DC 杆做机架时（即AB 杆做连杆）,是何种机构？ 6.下图所示：采用什么对带轮和齿轮进行周向定位和轴向定位？四 计算题（每题7分,共28分）1. 计算自由度,并判断该机构运动是否确定.2. 如图所示,已知摆动导杆机构地行程速比系数 2K =,机架长度50ABl mm =,求曲柄地长度BC l .3. 已知图示轮系地各齿轮齿数,求轮系地传动比i 1H .4. 有一轴部件,其轴承为向心角接触球轴承,安装形式及尺寸关系如图所示.已知,100,1000N F N F a r ==轴承内部轴向力,7.0R S F F =径向动载荷系数及轴向动载荷系数分别为X=0.41,Y=0.85,轴承地基本额定动载荷C=11.2KN,温度系数,1=t f 载荷系数,1=P f 试求每个轴承地当量动载荷及轴承地基本额定寿命.五 受力分析（6分）如图所示传动系统,主动齿轮1地转动方向n 1和螺旋角旋向如图所示, 为使Ⅱ轴所受地轴向力较小： (1)试安排齿轮2地螺旋角旋向和蜗杆3地导程角旋向(用文字说明旋向并在图中画出)； (2)标出齿轮2和蜗杆3上地啮合点地三个分力地方向； (3)标出蜗轮地转向并说明蜗轮地螺旋角旋向.武汉理工大学继续教育学院模拟试题标准答案及评分标准←——课程名称： 机械设计基础一 单项选择题（每题2分,共20分）二 判断题（每题2分,共10分）三 简答题（每题6分,共36分）1 带传动地主要失效形式：打滑（2分）疲劳破坏（2分）设计准则：在保证带传动不发生打滑地前提下,充分发挥带传动地能力,并使传动带具有一定地疲劳强度和寿命.（2分）2 凸轮机构主要由凸轮,从动件和机架三个构件组成.基圆：以凸轮轮廓地最小向径o r 为半径地园称为基圆.（3分） 3 蜗杆传动地正确啮合条件：蜗杆地轴向模数与蜗轮地端面模数必须相等,或写12t m m m ⨯==（2分）蜗杆地轴向压力角与蜗轮地端面压力角必须相等,或写12t ααα⨯==（2分）蜗杆分度圆柱导程角与蜗轮分度圆柱螺旋角等值方向相同,或写λβ=方向相同（2分）4 6表示类型深沟球轴承（2分）12表示尺寸系列代号：宽度系列1,直径系列2（2分） 06表示内径6530d mm =⨯=（2分） 5100409065+<+（1）min 40l =做连架杆是曲柄摇杆机构（2分）（2）min l 杆做机架是双曲柄机构（2分） （3）min l 杆做连杆是双摇杆机构（2分）6 对带轮周向定位用键①,用轴端挡圈和轴肩做轴向定位（3分）对齿轮地周向定位用键④,用套筒和轴环做轴向定位.（3分） 四 计算题（每题7分,共28分）（1）32372912I h F n P P =--=⨯-⨯-=（5分）原动件有二个.2F = ∴该机构具有确定运动.（2分）（2）121180********K K θ--=︒=︒=︒++（2分） ψθ= 1302ψ=︒（2分）1s i n 3050252B C A Bl l m m =︒=⨯=（2分） （3）22311313122529145(1)(1)3028168Hm H H z z n n i n n z z -⨯==-=-=-⨯ 30n =11451168H n n ∴=-123168H i ∴=（4）解：受力简图如下：（1）求轴承地当量动载荷21,P P （5分） ① 求轴承地支反力21,R R F FN F F F N F F R r R r R 400)6001000(6005001000300500300121=-=-==⨯==② 求轴承地轴向力21,A A F FNN F F N N F F R S R S 2804007.07.04206007.07.02211=⨯===⨯==因为N F N N F F S a S 420380)100280(12=<=+=+ ,所以轴承2为压紧端,轴承1为放松端.放松端轴向力F A1等于本身地内部轴向力F S1 压紧端轴向力F A2, 为除本身内部轴向力F S2外,其余轴向力地代数和.NF F F N F F a S A S A 3204201211=-===③ 求轴承地当量动载荷21,P P()()()()111112222210.416000.8542060310.414000.85320432P R A P R A P f X F Y F N N P f X F Y F N N=+=⨯⨯+⨯==+=⨯⨯+⨯=因为 P1>P2 所以 P=P1 （2）求轴承地基本额定寿命 （2分）3366910111.21011010 6.410603t Cf L P ε⎛⎫⎛⎫⨯⨯===⨯ ⎪ ⎪⎝⎭⎝⎭转五 受力分析：（6分）解：Ft 2Fa 2Fr 2 Ft 3 Fa 3Fr 3 斜齿轮2 蜗杆3和涡轮4地螺旋角旋向均为左旋.。

机械原理模拟试卷(一)一、选择题(每题2分，共20分)1. 两个运动构件间相对瞬心的绝对速度。

（①均为零②不相等③不为零且相等）2. 机构具有确定运动的条件是原动件数目等于的数目。

（①从动件②机构自由度③运动副）3. 若标准齿轮与正变位齿轮的参数m，Z，α，h a*均相同，则后者比前者的：齿根高，分度圆直径，分度圆齿厚，周节。

（①增大②减小③不变）4.在高速凸轮机构中，为减少冲击与振动，从动件运动规律最好选用运动规律。

（①等速②等加等减速③余弦加速度④正弦加速度）5. 静平衡的转子是动平衡的；动平衡的转子是静平衡的。

（①一定②不一定③一定不）6. 机械系统在考虑摩擦的情况下，克服相同生产阻力时，其实际驱动力P与理想驱动力P0的关系是：P P0。

（①小于②等于③大于④大于等于）7.差动轮系是指自由度。

（①为1的周转轮系②为2的定轴轮系③为2的周转轮系）8. 设计标准齿轮时，若发现重合度小于1，则修改设计时应。

（①加大模数②增加齿数③加大中心距）9. 曲柄滑块机构若存在死点时，其主动件必须是，在此位置与共线。

（①曲柄②连杆③滑块）10. 周转轮系的传动比计算应用了转化机构的概念。

对应周转轮系的转化机构乃是。

（①定轴轮系②行星轮系③混合轮系④差动轮系）二、简答题（每题5分，共25分）1. 计算图示机构自由度，若有复合铰链、局部自由度及虚约束需指出。

2. 图示楔块机构，已知：P 为驱动力，Q 为生产阻力，f 为各接触平面间的滑动摩擦系数，试作：(1) 摩擦角的计算公式ϕ= ；(2) 在图中画出楔块2的两个摩擦面上所受到的全反力R 12, R 32两个矢量。

3. 试在图上标出铰链四杆机构图示位置压力角α和传动角γ。

4. 如图所示，薄壁上有不平衡重Q 1=10N 、Q 2=20N ，所在半径分别为：r 1=200mm ，r 2=100mm 。

试求：1) 在r =100mm 半径的圆上，应加配重Q=？ 2) 配重Q 的方位与OX 轴之间的夹角α=？E1题图题4图4题图 B5. 试标注出在图示位置时机构中瞬心P 12、P 23、P 14、P 34、P 24的位置。
