01钢管柱贝雷梁支架计算(第二方案)

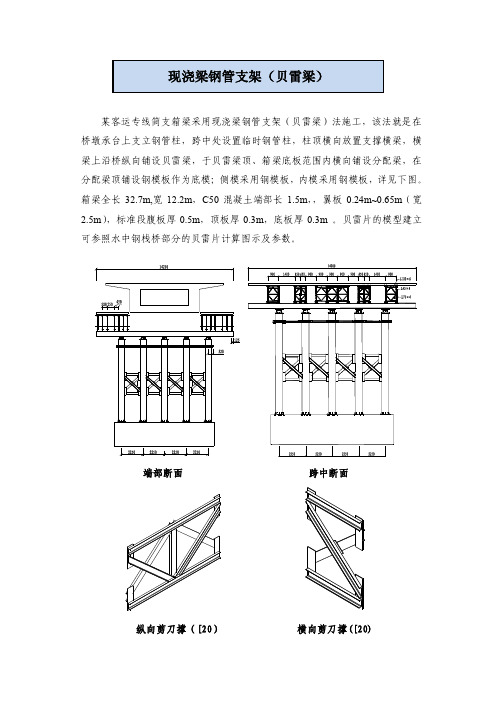

某客运专线简支箱梁采用现浇梁钢管支架（贝雷梁）法施工，该法就是在桥墩承台上支立钢管柱，跨中处设置临时钢管柱，柱顶横向放置支撑横梁，横梁上沿桥纵向铺设贝雷梁，于贝雷梁顶、箱梁底板范围内横向铺设分配梁，在分配梁顶铺设钢模板作为底模；侧模采用钢模板，内模采用钢模板，详见下图。

箱梁全长32.7m,宽12.2m，C50混凝土端部长1.5m，，翼板0.24m~0.65m（宽2.5m），标准段腹板厚0.5m，顶板厚0.3m，底板厚0.3m 。

贝雷片的模型建立可参照水中钢栈桥部分的贝雷片计算图示及参数。

端部断面跨中断面
纵向剪刀撑（[20）横向剪刀撑([20)
立面图。

支架设计计算1、支架构造1.1、满堂式支架形式满堂式钢管支架钢管外径 4.8cm ，壁厚 0.35cm 。

支架顺桥向纵向间距 0.8m ，横桥向横向间距腹板底为0.4m ，中部空心地点为0.975 m ，其他为 0.8m ，纵横水平杆竖向间距 1.2m 。

无盖梁的桥墩部分需加密钢管支架。

在顶托上沿线路方向安置 2 根 D48 壁厚的钢管，在钢管上横向间距30cm 安置 10 × 10cm 的方木横梁。

1.2 、钢管高支架形式现浇箱梁高支架由Ф630mm，壁厚 10mm钢管桩， I56a 工字钢横梁及贝雷片纵梁构成。

每一跨单幅部署24根钢管桩，墩身竣工后630mm钢管桩施打，钢管桩与钢管桩之间用[16a 槽钢焊接连进行Ф接系，用I56a 工字钢作横梁、贝雷片作纵梁，在贝雷片纵梁上铺设间距为 50cm的 I10 工字钢横梁，而后再纵向铺设间距为30cm的 10 ×10mm木枋。

2、计算依照1、《路桥施工计算手册》；2、《钢构造设计规范》；3、《公路桥涵施工规范》；4、《金九大桥施工组织设计》；5、国家部委拟订的其他规定、规程、规范。

3、支架受力计算工况一、选用2m高箱梁进行验算（满堂支架）箱梁腹板为箱梁最大集中荷载处，以此作为自重验算。

以下列图。

竖向荷载永远荷载（分项系数取 1.2 ）：①模板及连结件的自重力800N/ m2②可变荷载（分项系数取 1.4 ）：③施工荷载1000N/ m2④混凝土倾倒荷载2000N/ m2⑤振捣荷载2000N/ m2共计5800N/ m 2现浇箱梁梁段空心断面现浇箱梁梁段空心断面 ( 简化）C B C B CA 现浇箱梁梁端荷载分区断面 A现浇箱梁横断面钢管支架地点表示图箱梁各部位荷载简化表起点终点序号部位部位起点砼厚荷载大小累加其他终点砼厚荷载大累加其他荷载小荷载度（ cm) (KN/m2) 度（ cm)（ KN/m2) (KN/m2) （KN/m2)1 B 区腹板地点200 53 200 532 A 区翼板地点20045200453 C 区空心地点2828现浇箱梁横断面荷载表示图依据上表利用空间有限元软件 MIDAS CIVIL2006 依据实质现浇支架搭设成立现浇梁段的模形，模形取梁段端最重地点进行模拟。

简支箱梁贝雷支架现浇施工方案计算书一、工程概况为加快现浇简支箱梁施工进度，确保施工工期，施工单位决定增加2套贝雷支架和1套箱梁模板，进行现浇简支箱梁的施工。

计划采用贝雷支架进行箱梁现浇的桥梁孔跨位置见下表：表1 计划采用贝雷支架的桥梁孔跨贝雷支架现浇梁施工就是用贝雷片组装成箱梁施工的支撑平台，在贝雷架上进行箱梁模板安装、模板预压、钢筋安装、砼浇注、预应力初张拉等施工项目。

它与移动模架的区别在于，支撑系统与模板系统是分离的，且没有液压和走行系统。

贝雷支架经受力检算后，必须能满足制梁过程的各种荷载及形变。

二、贝雷支架施工方案介绍针对最不利的墩高19.5m，跨度32m的梁，设计两种方案。

这里对这两种方案进行检算。

方案1的贝雷支架布置图见图1、图2。

图1 32米现浇梁贝雷支架顺桥向布置图图2 32m现浇梁现浇支架横向布置（方案1）方案2的贝雷支架布置图见图3、图4。

图3 方案2中的贝雷梁纵桥向布置图4 方案2中的贝雷梁横桥向布置三、贝雷支架施工计算内容1、贝雷梁强度、位移计算2、立柱强度、稳定计算3、立柱基础即承台抗剪切破坏检算4、横梁计算四、贝雷支架施工计算（一）荷载分析1、箱梁自重32m梁体混凝土用量为334.5m3，容重按2.6t/m3计，则梁体重量为870t。

2、箱梁内外模板重量根据现浇箱梁定型模板图按150t考虑，呈均布荷载形式布置在底板上面。

3、人、机、料及施工附加荷载人、机、料及其他施工附加荷载取4.5kN/m2。

（二）方案1的贝雷梁及立柱承载能力计算1、腹板正下方贝雷梁计算将混凝土的重量考虑1.1倍的增大系数，人、机、料及其他施工附加荷载按箱梁底宽5m考虑，则每延米的荷载集度为：(≈870⨯1.1+⨯⨯+1505.4362kN/m56.10/32)所以参与计算的作用于支架上的荷载实际为：/362=⨯326.mmkN11803kN为安全计，假定半个箱梁的重量及施工机具、模板重量均由腹板正下方的6片贝雷梁承受。

西山漾大桥贝雷梁支架计算书1.设计依据设计图纸及相关设计文件《贝雷梁设计参数》《钢结构设计规范》《公路桥涵设计规范》《装配式公路钢桥多用途使用手册》《路桥施工计算手册》《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2.支架布置图在承台外侧设置钢管桩φ609×14mm，每侧承台2根，布置形式如下：钢管桩与承台上方设置400*200*21*13的双拼H型钢连成整体。

下横梁上方设置贝雷梁，贝雷梁采用33排单层321标准型贝雷片，贝雷片横向布置间距为450mm。

贝雷梁上设置上横梁，采用20#槽钢@600mm。

于上横梁上设置满堂支架。

支架采用钢管式支架，箱梁两端实心部分采用100×100方木支撑，立杆为450×450mm；并在立杆底部设二个倒拔塞便于拆模。

箱梁腹板下立杆采用600（横向）×300mm （纵向）布置。

横杆步距为，(其它空心部位立杆采用600（横向）×600mm（纵向）布置）。

内模板支架立杆为750（横向）×750mm（纵向）布置。

横杆步距为≤。

箱梁的模板采用方木与夹板组合；两端实心及腹板部位下设100*100mm方木间距为250mm。

翼板及其它空心部位设50*100mm方木间距为250mm。

内模板采用50*100mm方木间距为250mm。

夹板均采用1220*2440*15mm的竹夹板。

具体布置见下图：3.材料设计参数3.1.竹胶板：规格1220×2440×15mm根据《竹编胶合板国家标准》（GB/T13123-2003），现场采用15mm厚光面竹胶板为ρ。

Ⅱ类一等品，静弯曲强度≥50MPa，弹性模量E≥5×103MPa；密度取3=/KN10m3.2.木材100×100mm的方木为针叶材，A-2类，方木的力学性能指标按"公路桥涵钢结构及木结构设计规范"中的A-2类木材并按湿材乘的折减系数取值，则：[σw]=13*= MPaE=10×103×=9×103MPa[τ]=×＝3.3.型钢Q235，钢容许应力：轴向应力[σ]=135MPa，弯曲应力[σw]=140MPa，剪应力[τ]=80MPa，弹性模量E=×105N/mm2。

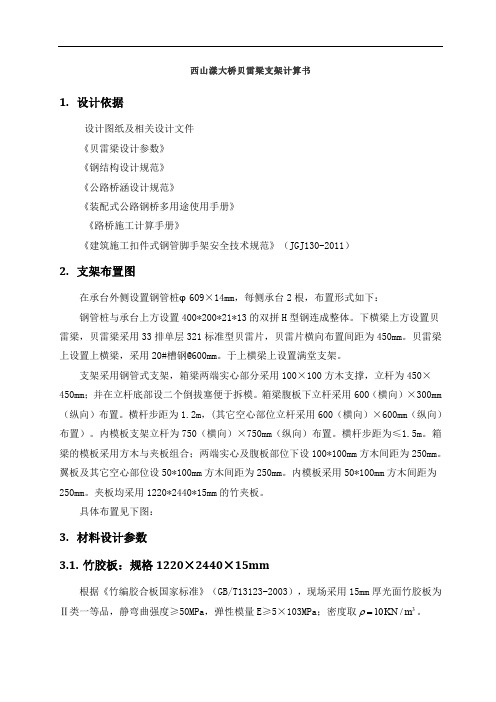

西山漾大桥贝雷梁支架计算书1. 设计依据设计图纸及相关设计文件 《贝雷梁设计参数》 《钢结构设计规范》 《公路桥涵设计规范》《装配式公路钢桥多用途使用手册》 《路桥施工计算手册》《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2. 支架布置图在承台外侧设置钢管桩φ609×14mm ，每侧承台2根，布置形式如下：钢管桩与承台上方设置400*200*21*13的双拼H 型钢连成整体。

下横梁上方设置贝雷梁，贝雷梁采用33排单层321标准型贝雷片，贝雷片横向布置间距为450mm 。

贝雷梁上设置上横梁，采用20#槽钢@600mm 。

于上横梁上设置满堂支架。

支架采用钢管式支架，箱梁两端实心部分采用100×100方木支撑，立杆为450×450mm ；并在立杆底部设二个倒拔塞便于拆模。

箱梁腹板下立杆采用600（横向）×300mm （纵向）布置。

横杆步距为1.2m ，(其它空心部位立杆采用600（横向）×600mm （纵向）布置）。

内模板支架立杆为750（横向）×750mm （纵向）布置。

横杆步距为≤1.5m 。

箱梁的模板采用方木与夹板组合； 两端实心及腹板部位下设100*100mm 方木间距为250mm 。

翼板及其它空心部位设50*100mm 方木间距为250mm 。

内模板采用50*100mm 方木间距为250mm 。

夹板均采用1220*2440*15mm 的竹夹板。

具体布置见下图：3. 材料设计参数3.1. 竹胶板：规格1220×2440×15mm根据《竹编胶合板国家标准》（GB/T13123-2003），现场采用15mm 厚光面竹胶板为Ⅱ类一等品，静弯曲强度≥50MPa ，弹性模量E ≥5×103MPa ；密度取3/10m KN =ρ。

3.2.木材100×100mm的方木为针叶材，A-2类，方木的力学性能指标按"公路桥涵钢结构及木结构设计规范"中的A-2类木材并按湿材乘0.9的折减系数取值，则：[σw]=13*0.9=11.7 MPaE=10×103×0.9=9×103MPa[τ]=1.4×0.9＝1.26MPa3.3.型钢Q235，钢容许应力：轴向应力[σ]=135MPa，弯曲应力[σw]=140MPa，剪应力[τ]=80MPa，弹性模量E=2.0×105N/mm2。

贝雷梁支架受力计算团结河、九圩港均采用下承式贝雷梁支架搭设钢便桥，贝雷梁受力参数如下、团结河团结河搭设12X15X12米3跨钢便桥，总跨度39米，桥面宽度4.2米，采用三排单层加强型结构，设计荷载为汽-20,验算荷载为100t,河中基础采用 6 根①630mm钢管桩贯入河床底，桥台采用C20砼倒T型桥台，桥台基础尺寸为 6 X5.95X1m,上部尺寸为5.95X1X5m （如图）。

图一团结河便桥1荷载计算当车辆行驶到桥梁中心时，车辆重心与桥梁重心重合，则贝雷梁承受最大弯矩4ax活（如图一），钢便桥自重为q=6X1.4KN/m=8.4KN/m,产生静弯矩M静，则钢便桥最大弯矩为M M =M M 活+M 静= P i XL i+ P2XL2+ P3XL3+ P4XL4+qXL2^8=250X 1.9+250X 2.5+250X2.5+250X 1.9+8.4X 142^8=2406 (KN • m)当车在该跨同一端时，主梁将承受最大剪力，则有最大剪力QMax Q M=Q M活+Q 静=PX(L-3.2)+L+qXL+2=100X10X(14-3.2)+14+8.4X14 + 2=830 (KN)取安全系数=1.3,与桁杆内力容许表比较得M容许=4809.4 KN - m >1.3 M M =3127.8 KN・m,弯矩满足受力要求。

Q容许=698.9KN<1.3 Q Max=1079KN,剪力不满足要求，所以在支撑处必须用双竖杆，而且竖杆杆件不得变形最好予以加强，此时，再考虑到双层的斜杆数量比单层多一倍，剪力抵抗能力应当提高一倍，即2XQ容许=2X698.9KN=1397.8>1.3 Q M j1079KN,通过加强后剪力满足受力要求。

2基础稳定性验算2.1钢管柱贯入深度R］= 1 u Zq l + A q 2r k i P rq= m九(50]+ k r(h—3) r 0 222.2钢管桩入土承载力计算设计每根桩承载力为140KN, 6根桩的承载总重为840 KN。

钢管柱贝雷梁现浇支架施工方案⑴支墩布设采用振动沉钢管桩，靠近桥墩处已承台为主要支撑结构基础,不同桥宽不同在承台安装5~7根螺旋管桩,每跨等距设2排中支墩钢管桩基础,之后直接在钢管桩基础上焊接螺旋焊管支墩。

⑵支架布设在支墩钢管顶部铺设2~3根I32工字钢或贝雷片作横向分配梁,横向分配梁顶铺设贝雷梁，横向分布14~19列，贝雷片之间通过横向连接系联成整体。

贝雷片顶在横梁及箱室变化处每60cm、正常段每90cm设一道I18工字钢作分配梁，其上以方木和木楔子调节梁底标高。

翼板处以60×90cm碗扣架立模加固；腹板采用钢管斜撑。

⑶模板模板采用18mm胶合板，角膜采用定制弧形钢模.⑷其它砼采用泵送连续灌注,由一端向另一端一次浇注成型。

3.2。

连续梁结构及支架布置图（以56桥为例)参见下页连续梁边跨支架平面布置和立面布置图；中跨支架平面布置和立面布置图；连续梁中跨梁段横截面布置图。

3.3贝雷梁支架施工3.3。

1支架搭设①振动沉管桩施工钢管桩基础采用振动沉管桩桩基,桩基长度5。

5~6。

0m/根,每临时支墩上布置5~8根。

钢管桩进场之前要进行抽样检验，管桩的尺寸如桩径、管壁厚度、顶面平整度符合要求后方可施工。

钢管桩现场施工顺序：⑴桩位放样：根据设计文件和技术交底所确定的坐标控制点和水准点进行桩位放样，采用全站仪定出桩位.用消石灰作出桩位的圆形标记，圆心位置用小木桩标记，并注意保护所作标记。

⑵钢管桩制作钢管桩为卷制钢管，工地接长至设计长度，管节对口应调整到在同一轴线上方可进行焊接。

管节管径差、椭圆度以及桩成品的外形尺寸必须满足规范要求。

钢管桩焊缝质量应符合规范要求。

⑶钢管桩施工步骤如下。

a钢管桩采用履带吊机配D90打桩锤施工；b钢管桩现场堆放应放在履带吊机起吊范围之内,所在桩顶端应朝向吊车，并按打入的先后次序逐根排列，离桩顶端3m附近的下方用道木垫高，便于穿钢丝绳起吊；c用直角交会法准确定出钢管桩位置，正面基线控制的纵向偏位，侧面基线控制的横向偏位，操作时二台经纬仪和一台控制打桩标高的水准仪配合施工；d捆绑、起吊钢管桩，在量测人员的配合下定位，打入到设计深度；e在钢管上端切口，架设横梁并固定；⑷打桩顺序:为使压桩中各桩的压力阻力基本接近，压桩顺序应单向进行，不能两侧往中间进行施工（关门桩)，避免地基土上溢使地表升高及部分桩身倾斜，保证群桩工作状态基本均匀并符合设计值.⑸桩基检查：钢管桩施工完成后对已经打入的钢管桩进行检查验收，对其进行垂直度、平面位置的检查.检查合格后方可进行接装。

钢管柱和贝雷梁组合支架施工技术总结沪昆客专项目部李晓强摘要：钢管柱和贝雷梁组合支架在高速铁路、公路等现浇梁施工中较多应用，本文以沪昆客专坞鹰山特大桥连续梁支架施工为例，简要总结钢管柱安装、贝雷梁的布设及碗扣支架搭设等施工事项。

关键词：钢管柱贝雷梁支架施工1.工程概况坞鹰山特大桥位于玉山县与广丰县交界大南镇，桥梁中心里程DK314+093.188，桥梁全长4439.495m，孔跨结构为124×32+9×24+40+64+40m，全桥共136跨，该桥DK314+474处（78～81#跨）跨越S203线采用40+64+40m 连续梁,线路与省道交角370。

墩高16.5m～22.5m,桥下净高20m，连续梁梁体为单箱单室变高度、变截面结构，箱梁顶宽12.0m，底宽6.7m。

梁全长为145.5m，计算跨度为（40+64+40）m，中支点截面中心梁高6.5m，跨中直线段13.75m，直线段截面中心高度为3.05m，梁底按二次抛物线变化。

2.钢管柱支架施工2.1钢管柱安设每排钢管柱由4根φ630mm，壁厚10mm的钢管组成，钢管柱与基础间采用法兰盘进行连接，施工时应注意连接螺母及钢板间焊接。

焊接前要对钢管柱的垂直度进行严格的检查和控制，最常用的方法是吊垂球法，也可以采用仪器进行现场观测指导安装。

在钢管柱安装前后要认真核对基础面及每根钢管柱拼接后的长度，控制柱顶面标高相同。

2根钢管柱之间分别采用[20槽钢作为横联，加强钢管柱的稳定性。

在横联间设剪刀撑槽钢连接。

槽钢与钢管柱进行焊接，焊缝要饱满。

连接槽钢在下料时要根据每2根柱间的实量尺寸进行下料，按不同部位进行编号，以防出现连接槽钢长度不足及与连接钢板间的搭接焊长度过短现象，剪刀撑应按450的角设置，连接槽钢为确保与钢管桩间密贴较好端头按角度切割成斜面。

2.2横向I56a工字钢施工在每排钢管柱顶部设双拼I56a工字钢作枕梁，两根工字钢沿拼接缝进行焊接，为了以后便于拆除，工字钢间焊接采用间隔焊，端头部位可采用外加连接钢板焊接。

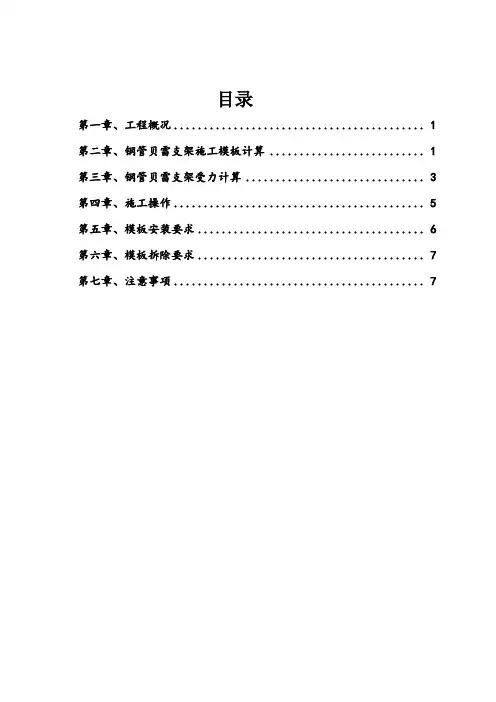

目录第一章、工程概况 (1)第二章、钢管贝雷支架施工模板计算 (1)第三章、钢管贝雷支架受力计算 (3)第四章、施工操作 (5)第五章、模板安装要求 (6)第六章、模板拆除要求 (7)第七章、注意事项 (7)钢管贝雷梁柱式支架施工方案第一章、工程概况该工程为甬台温新建铁路永嘉火车站，处于浙江省温州市永嘉县千石村。

甬台温铁路的建设技术标准为一级双线电气化铁路，设计时速为200千米,预留时速可提升到250-300千米。

永嘉站高架站台工程采用钻孔灌注桩基础、钢管砼柱及钢筋砼柱，上部设计为钢结构雨棚。

钢管柱的顶标高为16。

35m。

站台总长度为450米,站台面的结构标高为8。

811米.该高架站台分左右两幅,每幅宽度均为6m，各15跨，跨径除靠近站房范围内的两跨跨度为9.1m外，其余均为10。

9m.地勘报告显示，该项目地层分布,由上至下主要为:①素填土，②淤泥,③淤泥质黏土，④细圆砾土。

第二章、钢管贝雷支架施工模板计算1、结构说明永嘉火车站站台部分，梁截面为400×900、300×400、250×500、200×400等，顶板厚为150,柱底承台面为1600×4000米,厚2000。

我部采用贝雷片拼装桁架主施工承重结构进行施工.纵梁跨度最大10.9米,支墩顶安装2根HN396×199×7×13H型钢梁作为分配梁，分配梁上铺设贝雷梁；每组贝雷片采用标准支撑架进行连接。

支墩采用Ф273×8钢管立柱，搁置在承台顶面上,立柱顶、底部均与钢板焊接，为提高支墩的稳定性，在各排支墩钢管之间纵向横向均设置槽钢、角钢连接。

贝雷纵梁顶面设置10cm×12cm木方做横向分配梁、6m×8cm木方纵向分配梁;模板系统由侧模、底模、等组成.该工程侧模、底模均采用高强度防水竹胶板制作。

2、受力验算依据2.1、《永嘉火车站站台施工图》2.2、《路桥施工计算手册》2.3、《公路施工计册：桥涵》2。

＊*大桥钢管柱贝雷梁支架计算单2011。

1.13目录1、编制依据: 02、工程概况 03设计说明 (1)4荷载 (2)4。

1 贝雷梁桥几何特性及桁架容许内力 (2)4。

1。

1、贝雷梁几何特性 (2)4.1。

2、贝雷梁容许内表 (2)4。

2、荷载分析 (3)5第二联第一跨支架计算 (5)5。

1、模板计算 (7)5。

1.1、面板截面特性 (7)5。

1。

2、荷载组合 (7)5。

1。

3、底模板内力计算 (8)5。

2、方木（小肋)计算 (9)5.2。

1小肋力学特性 (9)5。

2。

2截面特性 (9)5。

2.3荷载组合 (10)5。

2。

4内力计算 (10)5。

3贝雷梁顶分配梁（大肋）计算 (11)5。

4贝雷梁验算 (13)5。

4。

1荷载组合 (13)5。

4。

2整体验算 (13)5.4.3局部贝雷梁验算 (15)5。

5柱顶分配梁计算 (17)5.6、钢管柱计算 (20)5。

6.1边侧Φ1020x12钢管柱稳定性验算......................................错误!未定义书签。

5。

6.2中间Φ1020x12钢管柱稳定性验算......................................错误!未定义书签。

5。

6.3跨中处钢管柱格构式结构稳定性验算................................错误!未定义书签。

5。

6.4钢管柱群桩稳定验算............................................................错误!未定义书签。

5.6.5整体屈曲验算复核 (20)5.7、钢管柱底预埋件计算 (28)5。

8、基础计算 (29)5.8。

1 地基地质情况 (29)5。

8。

2 基础类型 (30)5.8。

3 桩基础计算 (31)5。

8。

4扩大基础承载力验算 (31)5。

9 承台局部承压验算 (32)6第二联第二跨支架计算 (33)6。
