电动汽车充电桩产品介绍

电动汽车一体式充电桩产品手册一、产品概述采用了核安全级的大功率电源模块平台，安全可靠性更高；采用新型高效三相APFC电路拓扑结构，功率因数大于0.99，谐波畸变率低≤5%；高频开关电源模块采用了全桥移相软开关技术，执行效率高。

先进的数字化均流技术，有效提高了均流精度和抗干扰性；首创模块休眠技术和轮动技术，保证系统高效率运行；智能化的充电过程控制和完善的充电过程监视及保护，傻瓜式操作；具有定时充电、定量充电、定金额充电和自动充满等多种充电方式可供选择；实时显示已充电量、充电时间、当前电价、充电价格等信息及运行状态；可预留RS-485组网通讯接口，并提供选配的GPRS组网方式；模块热插拔技术，使维护更方便；工作环境温度-20+50℃，二、保护功能：充电机输入与输出电气隔离；输出有防止电池组给充电机输出滤波电容充电的装置，防止充电机输出端在接通电池组时出现瞬间大电流；充电机耐压等级、绝缘等级、EMC符合国际《GB_T20234.3-2011电动汽车传导充电用接装置》相关规定；依据Q/GDW485-2010《电动汽车直流充电桩技术条件》及NB/T33001-2010《电动汽车非车载传导式充电桩技术条件》的相关要求，并参照《电动汽车充电设施典型设计》的部分功能进行设计。

该产品完全符合国家电网公司电动汽车充电站的建设要求。

已在深圳、北京、石家庄、成都、广州、西安、昆明、湛江、珠海等城市运营多年。

三、适用范围大、中、小型电动汽车快充充电站；城市居民小区、购物广场、电力营业场所等具有的各种停车场；高速服务区、车站码头等交通枢纽区域等。

四、产品参数1、模块图片EVC15电动汽车15KW充电模块2、模块参数表模块主要为(0-450V DC,0-33A)(0-750V DC,0-20A)两种规格，参数如图：型号Modul EVC15A EVC15B 额定功率Capacity15KW15KW峰值功率Peak Power18KW18KW制作方式Working ZVS,PWM输入INPUT相数Phase3Phase,3Wires,PE电压Voltage380VAC（-15%+20%）频率Frequency45Hz-65Hz功率因数Power Factor(MAX)≥0.99APFC电流总谐波Current THD≤3%输出OUTPUT电压Voltage0-450V DC0-750V DC 电流Current0-33A0-20A 稳压精度Voltage Regulation≤±0.5%FS（FS Resistor Load）稳流精度Current Regulation≤±0.5%FS（FS Resistor Load）纹波Ripple≤0.2%电源调整率Power Regulation≤±0.1%FS防护等级Protection grade IP34效率Efficiency96%电压、电流的数据采样周期＜100ms保护Protection 1、输入过/欠压保护；2、输出过流/短路保护；3、电池防反接、过热、防雷、通讯中断、防潮、防盐雾、防霉变、防锈保护等防护措施功能模块通讯接口Interface CAN 2.0控制器通讯接口Interface CAN/RS485/RS232冷却方式Cooling风扇强制冷却环境Envi ronm ent 运行环境operatingTemperature-20+50℃温度Temperature10-90%RH存储温度Storage temperature-30℃+70℃重量Weight(Kg)20尺寸Dimension(mm)483mm W×89mm H×500mm D（不含挂耳）型号Modul ZK-PW1015A ZK-PW1030A ZK-PW1060A ZK-PW1090A 额定功率Capacity15KW30KW60KW90KW峰值功率Peak Power18KW36KW72KW108KW制作方式Working ZVS,PWM输入INPUT相数Phase3Phase,3Wires,PE电压Voltage380VAC（-15%+20%）频率Frequency45Hz-65Hz功率因数Power Factor(MAX)≥0.99APFC电流总谐波Current THD≤3%输出OUTPUT电压Voltage0-450V DC电流Current0-33A0-66A0-133A0-200A 稳压精度Voltage Regulation≤±0.5%FS（FS Resistor Load）稳流精度Current Regulation≤±0.5%FS（FS Resistor Load）纹波Ripple≤0.2%电源调整率Power Regulation≤±0.1%FS防护等级Protection grade IP54效率Efficiency96%电压、电流的数据采样周期＜100ms保护Protection 1、输入过/欠压保护；2、输出过流/短路保护；3、电池防反接、过热、防雷、通讯中断、防潮、防盐雾、防霉变、防锈保护等防护措施功能模块通讯接口Interface CAN 2.0控制器通讯接口Interface CAN/RS485/RS232冷却方式Cooling风扇强制冷却环境Envi ronm ent 运行环境operatingTemperature-20+50℃温度Temperature10-90%RH存储温度Storage temperature-30℃+70℃重量Weight(Kg)6080150220尺寸Dimension(mm)650mm W×1440mmH×400mm D 720mm W×1670mm H×400mm D750mm W×1760mmH×675mm D型号Modul JHC1015B JHC1030B JHC1060B JHC1090B JHC1120B JHC1150B 额定功率Capacity15KW30KW60KW90KW120KW150KW 峰值功率Peak Power18KW36KW72KW108KW144KW180KW 制作方式Working ZVS,PWM输入INPUT相数Phase3Phase,3Wires,PE电压Voltage380VAC（-15%+20%）频率Frequency45Hz-65Hz功率因数Power Factor(MAX)≥0.99APFC电流总谐波Current THD≤3%输出OUTPUT电压Voltage0-750V DC电流Current0-20A0-40A0-80A0-120A0-160A0-200A 稳压精度Voltage Regulation≤±0.5%FS（FS Resistor Load）稳流精度Current Regulation≤±0.5%FS（FS Resistor Load）纹波Ripple≤0.2%电源调整率Power Regulation≤±0.1%FS防护等级Protection grade IP54效率Efficiency96%电压、电流的数据采样周期＜100ms保护Protection 1、输入过/欠压保护；2、输出过流/短路保护；3、电池防反接、过热、防雷、通讯中断、防潮、防盐雾、防霉变、防锈保护等防护措施功能模块通讯接口Interface CAN 2.0控制器通讯接口Interface CAN/RS485/RS232冷却方式Cooling风扇强制冷却环境Envi ronm ent 运行环境operatingTemperature-20+50℃温度Temperature10-90%RH存储温度Storage temperature-30℃+70℃重量Weight(Kg)6080150220260300尺寸Dimension(mm)650mm W×1440mm H×400mm D 720mm W×1670mm H×400mm D750mm W×1760mm H×675mm D第五章操作使用说明5.1.1操作区图5-1-1显示区示意图操作区主要包括液晶显示、读卡区。

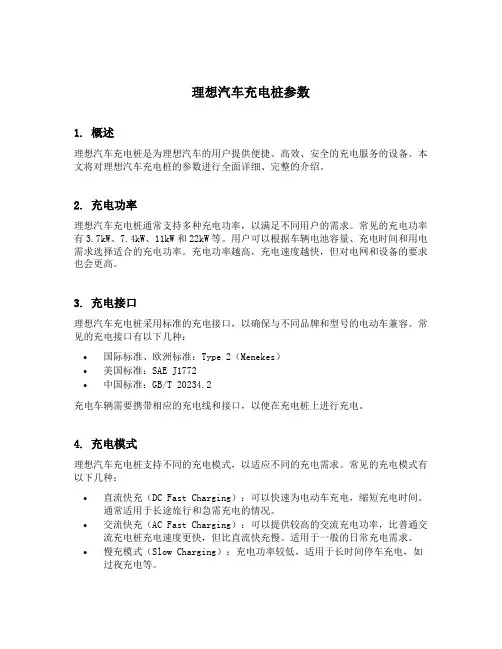

理想汽车充电桩参数1. 概述理想汽车充电桩是为理想汽车的用户提供便捷、高效、安全的充电服务的设备。

本文将对理想汽车充电桩的参数进行全面详细、完整的介绍。

2. 充电功率理想汽车充电桩通常支持多种充电功率，以满足不同用户的需求。

常见的充电功率有3.7kW、7.4kW、11kW和22kW等。

用户可以根据车辆电池容量、充电时间和用电需求选择适合的充电功率。

充电功率越高，充电速度越快，但对电网和设备的要求也会更高。

3. 充电接口理想汽车充电桩采用标准的充电接口，以确保与不同品牌和型号的电动车兼容。

常见的充电接口有以下几种：•国际标准、欧洲标准：Type 2（Menekes）•美国标准：SAE J1772•中国标准：GB/T 20234.2充电车辆需要携带相应的充电线和接口，以便在充电桩上进行充电。

4. 充电模式理想汽车充电桩支持不同的充电模式，以适应不同的充电需求。

常见的充电模式有以下几种：•直流快充（DC Fast Charging）：可以快速为电动车充电，缩短充电时间。

通常适用于长途旅行和急需充电的情况。

•交流快充（AC Fast Charging）：可以提供较高的交流充电功率，比普通交流充电桩充电速度更快，但比直流快充慢。

适用于一般的日常充电需求。

•慢充模式（Slow Charging）：充电功率较低，适用于长时间停车充电，如过夜充电等。

5. 安全保护理想汽车充电桩具有多重安全保护措施，以确保用户和设备的安全。

常见的安全保护功能有以下几种：•过载保护：当充电功率超出设备额定范围时，充电桩会自动停止充电，避免损坏设备和车辆。

•超温保护：当充电设备温度过高时，充电桩会自动降低充电功率或停止充电，防止设备过热。

•短路保护：当电路出现短路时，充电桩会立即停止充电，避免电路损坏和安全事故。

•过压保护：当电压超出安全范围时，充电桩会自动停止充电，保护车辆和设备。

6. 数据管理理想汽车充电桩通常具备数据管理功能，能够记录和管理充电过程中的数据。

充电桩产品介绍范文充电桩是一种设备，用来为电动汽车和其他电动设备提供电能充电。

随着电动汽车的普及和市场需求的增长，充电桩产品也越来越受到关注。

充电桩产品具有安全、高效、可靠等特点，在解决电动汽车充电问题上起到了重要的作用。

下面将对充电桩产品进行详细介绍。

首先，充电桩产品分为交流充电桩和直流充电桩两种类型。

交流充电桩适用于家庭和公共场所，具有充电速度慢的特点，主要用来满足小功率电动汽车的充电需求。

而直流充电桩适用于商业和高速公路等区域，具有充电速度快的特点，可以在短时间内为电动汽车充电。

其次，充电桩产品具有多种功能。

首先，充电桩具有智能化管理功能，可以通过网络远程监控和管理充电桩的状态、功率、电流等信息。

其次，充电桩可以根据电动汽车的充电需求智能调节充电功率，避免电网负荷过大。

同时，充电桩还具有用户身份认证、账户管理、支付功能，方便用户使用充电服务。

此外，充电桩还可以通过连接智能手机和电动汽车实现互联网功能，提供一系列的智能服务。

再次，充电桩产品具有强大的安全性能。

充电桩具有防雷、防静电、防电弧、防火等多种保护措施，保证用户的安全使用。

充电桩还具有电流监测功能，可以监测电动汽车的充电状态，一旦出现异常情况可以及时停止充电。

此外，充电桩还具有电能计量功能，可以对电动汽车的充电情况进行准确记录，确保充电过程的公平和公正。

最后，充电桩产品还具有可靠性和环保性能。

充电桩采用高质量的材料和先进的工艺制造，具有坚固耐用、抗腐蚀、耐高温、防尘防水等特点，能够在各种复杂环境下稳定工作。

充电桩还采用绿色环保的充电方式，不产生任何污染物和废气排放，符合可持续发展的要求。

综上所述，充电桩产品是一种重要的设备，能够为电动汽车提供方便、高效、安全、可靠的充电服务。

随着电动汽车市场的发展，充电桩产品将越来越受到重视和需求。

对于充电桩生产企业来说，要不断改进产品技术，提高产品质量，满足市场需求。

对于用户来说，要选择适合自己的充电桩产品，合理使用充电服务，共同推动电动汽车行业的健康发展。

电动汽车充电桩特点、组成及技术指标随着电动汽车的不断普及，对其充电需求也越来越高。

在日常生活中，安装电动汽车充电桩已经成为一种必备的设施。

那么，电动汽车充电桩有哪些特点、组成和技术指标呢？一、电动汽车充电桩的特点电动汽车充电桩是电动汽车充电的设备基础，其特点主要有：1.方便快捷与传统加油站的加油方式相比，电动汽车充电桩的充电方式更为方便快捷。

只需要简单的插头连接就能实现充电，不需要等待加油等候的时间。

在家庭、小区、停车场甚至城市街道等地方安装电动汽车充电桩可以为电动汽车充电提供更加便捷的选择。

2.智能化电动汽车充电桩本身具有智能化的特点，这种智能化主要表现在充电过程的计时、计费、安全保护等方面。

用户可以根据需要自行选择充电模式、充电功率、充电时长等，同时系统会自动监控相关的充电参数，保障充电安全和效率。

3.可调节选择电动汽车充电桩不仅可以对电压进行调节，还可以根据不同的充电需求选择充电功率大小。

根据充电桩所提供的不同电压而定，低压充电桩的充电功率一般为2 kW左右，而高压充电桩则可以提供更高的充电功率，达到100 kW以上。

在充电桩选购时应注意车辆充电接口的标准和功率要求。

二、电动汽车充电桩的组成构成电动汽车充电桩的主要部分包括：充电模块、充电控制器、数据传输模块、检测保护模块以及外壳等部分。

1.充电模块充电模块是电动汽车充电桩的核心组成部分，它完成了直流或交流电的转换。

充电桩根据接口的不同需求，充电模块的形式也会有所不同。

一般主要有交流、直流和交直流复合等充电模块。

2.充电控制器充电控制器是对充电桩进行管理和控制的核心部件，它对电动汽车的充电过程进行调节和控制，并支持远程控制和监控。

3.数据传输模块数据传输模块主要是为了支持与充电站之间的数据传输，可选传输协议有CAN、ModBus等。

4.检测保护模块检测保护模块用于检测和保护充电设备，包括电桩的电流、电压、温度、绝缘电阻等检测指标，并对数据进行保护控制。

充电桩产品知识介绍充电桩是一种用电能转化为电动汽车充电能量的设备，也被称为电动汽车充电设备或电动汽车充电桩。

随着电动汽车的普及，充电桩已成为重要的基础设施之一、下面将介绍充电桩的产品知识。

一、充电桩的基本构成及工作原理：充电桩主要由充电枪、连接线、充电桩主机、充电管理系统等组成。

充电桩通过电源将交流电转化为直流电，然后通过充电枪向电动汽车充电。

在充电桩充电的过程中，需要注意以下几个关键环节：1.安全性：充电桩需要具备过压、过流、短路保护等功能，确保充电过程中不会对人和车辆造成安全隐患。

2.充电效率：充电桩需要高效地将交流电转化为直流电，并将电能传输给电动汽车，以提高充电速度和效率。

3.充电桩的通信功能：充电桩需要与车辆进行通信，监测和控制充电过程，实现用户的充电需求和支付功能。

二、充电桩的类型：1.慢速充电桩：慢速充电桩通常用于私人住宅和停车场等场所，是最基本的充电设备。

它的输出功率较低，充电速度较慢，一般适用于温和的日常用车充电需求。

2.快速充电桩：快速充电桩的输出功率较高，在较短时间内为电动汽车充电。

快速充电桩适用于需要快速充电的场所，如加油站、商业中心等。

3.超级充电桩：超级充电桩是最高级别的充电设备，可以为电动汽车提供极高功率的直流电，将充电时间缩短到几分钟。

超级充电桩适用于长途旅行和高速公路等场所。

三、充电桩的标准和接口：为了保证不同品牌和型号的电动汽车能够兼容不同类型的充电桩，充电桩行业制定了一些标准和接口规范。

目前，最常用的充电桩标准包括国际上的CHAdeMO标准和欧洲的CCS标准，以及中国的GB/T标准。

这些标准规定了充电桩和电动汽车之间的通信和电源接口，确保充电设备的互操作性。

四、充电桩的发展趋势：充电桩作为电动汽车的重要配套设施，随着电动汽车的普及，充电桩市场将迎来更广阔的发展空间。

1.提高充电速度和效率：随着技术的发展，充电桩将更加高效地将电能传输给电动汽车，提高充电速度和效率，缓解用户的焦虑情绪。

byd 7kw充电桩参数
（实用版）
目录
1.BYD 7kW 充电桩简介
2.BYD 7kW 充电桩参数
3.BYD 7kW 充电桩使用体验
4.BYD 7kW 充电桩的市场前景
正文
1.BYD 7kW 充电桩简介
BYD 7kW 充电桩是我国知名新能源汽车品牌比亚迪（BYD）推出的一款充电设备，适用于家庭和公共场所为电动汽车充电。

该充电桩以高效、安全、便捷为特点，旨在满足广大电动汽车用户的充电需求，推动新能源汽车在我国的普及和发展。

2.BYD 7kW 充电桩参数
BYD 7kW 充电桩的主要参数如下：
(1) 功率：7kW（千瓦）
(2) 输入电压：220V 或 380V（可根据用户需求定制）
(3) 输出电压：500-750V（可根据用户需求定制）
(4) 输出电流：1-14A（可根据用户需求定制）
(5) 充电时间：根据不同车型和电池容量，充电时间约为 3-20 小时
(6) 防护等级：IP54（防尘防水）
(7) 工作温度：-20℃至 +50℃
3.BYD 7kW 充电桩使用体验
BYD 7kW 充电桩在使用过程中表现出高效、便捷的特点。

用户只需将充电桩与电动汽车的充电接口连接，并通过手机 APP 或者充电桩上的按键进行操作，即可实现快速充电。

此外，该充电桩支持远程操控和实时监控，用户可以随时随地了解充电状态，确保充电安全。

4.BYD 7kW 充电桩的市场前景
随着我国新能源汽车产业的快速发展，充电基础设施建设也在不断完善。

作为一款性能优越、使用便捷的充电桩产品，BYD 7kW 充电桩有着广阔的市场前景。

电动汽车充电桩简介范文电动汽车充电桩简介电动汽车充电桩主要指交流充电桩，是一种固定安装在电动汽车外，与交流电网连接，为电动汽车车载充电机提供交流电源的供电装置。

充电桩安装简单，使用方便，可大量布设于充电站、停车场等室内或室外场所，是小型电动汽车主要的电能补给方式。

一、总体技术指标1）基本性能要求l大屏幕LCD显示操作提示、工作状态、充电电量及计费信息；l自动进行电器连接检测，确保连接正确后才启动充电；l通过CPU卡进行用户身份识别和费用收取。

2）工作电源l额定工作电压：AC 220V±15%l额定工作频率：50Hz±1Hzl额定输出功率：7kW（单输出）3）计量计费精度l具有分时段计量功能，电能计量精度为1级；l可按时段设置费率，计费精度为0.01元。

4）环境条件l工作温度：－20℃～＋50℃l相对湿度：5％～95％l海拔高度：≤ 20XXm5）结构防护l充电桩壳体坚固，防护等级IP54，结构上防止手触及带电部分；l充电桩金属外壳和零件采用双层防锈处理，非金属外壳具有防氧化保护膜或进行防氧化处理；l充电桩内部印制电路板、接插件进行防潮湿、防霉变、防盐雾处理。

6）EMC指标在以下考验条件下，充电桩应能正常提供充电功能，电能消耗计量、显示准确，计费、收费准确。

l静电放电：直接放电±6kV，空气放电±8kV；l射频电磁场辐射：10V/m，80MHz～1000MHz，水平、垂直极化；l电快速瞬变脉冲群：输入回路，±8kV@5kHz，60s；l浪涌：输入回路，地-地±2kV，线-线±1kV，1次/分钟；l射频场感应传导：输入回路，10V，150kHz～80MHz，0.5s；l震荡波：输入回路，共模2.5kV，差模1kV，1MHz 400次/s，100kHz 50次/s。

7）桩体规格l外形尺寸（高×宽×深）：1450×400×250 mml重量：≤ 50kg二、其主要的功能包括以下几项：1）界面显示：显示提示信息、用户IC卡信息、充电相关信息等内容，是充电装置提供给用户和管理员的唯一可视内容；2）身份识别：读取IC卡内信息，识别用户身份及相关信息；3）充电操作：提供操作按钮，用于用户充电操作和管理员管理操作；4）控制输出接触器：管理输出接触器，实现对充电输出的控制；5）与充电机交互：向充电机发送控制指令、开关量信号，控制充电机启动与停止，获取充电机工作状态信息；6）管理电能表：与电能表通信，获取充电电量信息；7）费用收取：收取充电费用，进行卡内余额信息的读写操作；8）票据打印：打印用户充电费用的票据；9）数据管理：管理各项数据，保护数据的完整性、安全性，提供管理员查询、拷贝、删除等功能；10）系统配置：管理员进行系统配置，实现不同充电装置的相关设置；11）远程监控：接收远程监控主机的指令，传送相关数据信息，执行控制指令；。

牧野EDAC1参数
牧野EDAC1参数是指牧野公司推出的一款电动汽车充电桩的技术参数。

这款充电桩具有多种功能，包括快速充电、智能识别、安全保护等。

以下是该产品的详细参数介绍：
1. 输入电压：AC 220V±15%
2. 输出电压：DC 200-750V
3. 输出电流：最大输出电流可达到100A
4. 充电模式：支持CC/CV、CP/CC/CV等多种模式
5. 通信方式：支持CAN、RS485等多种通信协议
6. 工作温度：-30℃~+50℃
7. 防护等级：IP54
8. 安全保护：过流保护、过压保护、欠压保护、短路保护等
该产品具有以下特点：
1. 快速充电：最大输出电流可达到100A，可以满足不同车型的快速充电需求。

2. 智能识别：支持多种识别方式，包括IC卡、RFID等，可以实现智
能化管理。

3. 安全保护：内置多重安全保护机制，如过流保护、过压保护等，确
保使用安全可靠。

4. 易于维护：采用模块化设计，易于维护和升级。

5. 环保节能：具有高效率、低功耗的特点，符合环保节能要求。

总的来说，牧野EDAC1参数表现出了一款高效、安全、智能的电动汽车充电桩产品。

该产品在满足用户快速充电需求的同时，还具备多种安全保护机制和智能管理功能，为用户提供了更加便捷、可靠的充电服务。

BYD 7KW充电桩参数一、简介BYD 7KW充电桩是一款高效、安全可靠的充电设备，为电动汽车提供快速、稳定的充电服务。

本文将详细介绍BYD 7KW充电桩的参数及其特点。

二、外观设计BYD 7KW充电桩采用简约而时尚的外观设计，具有以下特点： 1. 尺寸小巧，便于安装在不同场所； 2. 简洁的造型，符合现代审美观； 3. 高质量的材料，耐用且易于清洁。

三、电源参数BYD 7KW充电桩的电源参数如下： 1. 输入电压：220V/50Hz； 2. 最大输入电流：32A； 3. 最大输出功率：7KW； 4. 电源线长度：2米。

四、充电方式BYD 7KW充电桩支持多种充电方式，包括： 1. 直流快充：快速充电模式，适合长途旅行或急需充电的情况； 2. 交流慢充：普通充电模式，适合日常使用，充电速度较慢但对电池寿命更有利。

五、安全保护BYD 7KW充电桩具备多重安全保护措施，确保充电过程安全可靠： 1. 过流保护：当输入电流超过设定阈值时，充电桩会自动停止充电，避免电路过载； 2. 过温保护：当充电桩温度过高时，会自动降低输出功率或停止充电，防止设备过热； 3. 短路保护：当充电桩输出短路时，会自动切断电源，避免电路损坏； 4. 漏电保护：充电桩具备漏电保护功能，确保用户安全； 5. 过压保护：当输入电压超过设定范围时，充电桩会自动停止充电，避免设备损坏。

六、充电效率BYD 7KW充电桩具有高效的充电性能，具体表现在： 1. 高效率转换：充电桩采用先进的电能转换技术，能够将电能转化为电动汽车可用的能量，减少能量损耗； 2. 快速充电速度：7KW的输出功率能够快速充满大部分电动汽车的电池； 3. 充电效果可靠：充电桩提供稳定的输出电压和电流，确保充电效果可靠。

七、智能控制BYD 7KW充电桩具备智能控制功能，包括： 1. 充电计费：充电桩内置计费系统，可根据充电时间和电量进行计费； 2. 远程监控：充电桩可以通过手机App或云平台进行远程监控和控制； 3. 数据统计：充电桩能够记录充电历史数据，提供详细的统计报表。
