中央空调安装工艺流程

中央空调施工方案1、施工流程：2、施工工艺室内机的安装：a.根据图纸，明确室内机位置，核对室内机型号、尺寸，确定定位点足够牢靠。

b.放线打孔，制作安装室内机吊杆（Φ10mm）,吊杆长度根据吊顶高度以及室内机尺寸来确定。

吊杆采用丝杆，以便调节室内机高度及水平。

c.打开包装，检查室内机外表无损后，可进行吊装，依据设计标高，用水平仪校正水平度，采用上下对夹定位法紧固固定螺栓。

d.在吊顶结束后，安装室内机面板或固定风口。

冷媒管布置安装：施工工序：按图配管→充氮焊接→管路吹扫→打压试漏→扩口连接→干燥处理→包扎固定e.冷媒管线布置：需依据设计标高、路由、设置支吊架，根据管径不同，吊架间距为（1~1.5米）只做支托用途，不可用力卡死。

f.冷媒管必须选用质量可靠，管径、管壁符合工艺要求的铜管。

g.使用前需做清洁处理，可用净布抽拉法，对内壁进行处理。

h.清洁后铜管穿套管用满足设计要求的保温护套，留出焊接部位。

i.焊接采用专用磷铜银焊条进行钎焊，焊接过程中持续充氮，以防止产生氧化膜，焊点应光滑平整无泄露。

钳焊要求：①冷媒管钎焊前的准备：焊接设备的准备、铜管切口表面应平整，不得有毛刺、凹凸等缺陷，切口平面应平整。

允许偏差为管子直径的1%。

②冷媒管焊接温度为720~820℃，采用磷铜银焊条对焊口进行满焊。

钎焊工作宜向下或水平侧向进行，尽可能避免仰焊，接头的分支口一定要保持水平。

③冷媒管水平支撑物间隔为1.2~1.5米，直径大于200mm以上的冷媒管间隔为1.5~2米，注意冷媒管不能用金属托架直接夹紧，应在自然状态下，通过保温层托住铜管，以防冷桥产生。

j.在穿墙或楼板的位置时，均应设套管，应符合规范要求。

k.冷媒分歧必须根据设备技术要求配置连接。

l.冷媒管道焊接完毕后，需做吹污处理，具体方法是：将氮气瓶压力调节阀与室外机接口连接好，将所有室内机的接口用盲塞堵好保留。

一台室内机接口作为排污口，用绝缘材料抵住管口，压力调节阀5kg/cm2向管内充气，至于抵不住时快速释放绝缘物，脏物及水分即随着氮气一起被排出，以目测为标准。

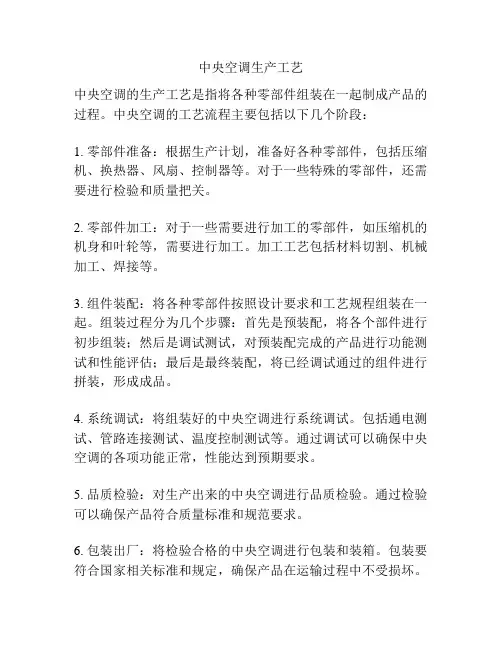

中央空调生产工艺
中央空调的生产工艺是指将各种零部件组装在一起制成产品的过程。

中央空调的工艺流程主要包括以下几个阶段：
1. 零部件准备：根据生产计划，准备好各种零部件，包括压缩机、换热器、风扇、控制器等。

对于一些特殊的零部件，还需要进行检验和质量把关。

2. 零部件加工：对于一些需要进行加工的零部件，如压缩机的机身和叶轮等，需要进行加工。

加工工艺包括材料切割、机械加工、焊接等。

3. 组件装配：将各种零部件按照设计要求和工艺规程组装在一起。

组装过程分为几个步骤：首先是预装配，将各个部件进行初步组装；然后是调试测试，对预装配完成的产品进行功能测试和性能评估；最后是最终装配，将已经调试通过的组件进行拼装，形成成品。

4. 系统调试：将组装好的中央空调进行系统调试。

包括通电测试、管路连接测试、温度控制测试等。

通过调试可以确保中央空调的各项功能正常，性能达到预期要求。

5. 品质检验：对生产出来的中央空调进行品质检验。

通过检验可以确保产品符合质量标准和规范要求。

6. 包装出厂：将检验合格的中央空调进行包装和装箱。

包装要符合国家相关标准和规定，确保产品在运输过程中不受损坏。

7. 成品入库：将包装好的成品入库。

入库过程中需进行库存管理和记录，确保产品能够按需出库。

上述是中央空调的主要生产工艺流程，每个环节都需要严格按照制定的规范和标准进行操作，以确保最终产品的质量和性能。

同时，中央空调的生产还需要注重节能环保，减少对环境的影响，提高产品的可持续性。

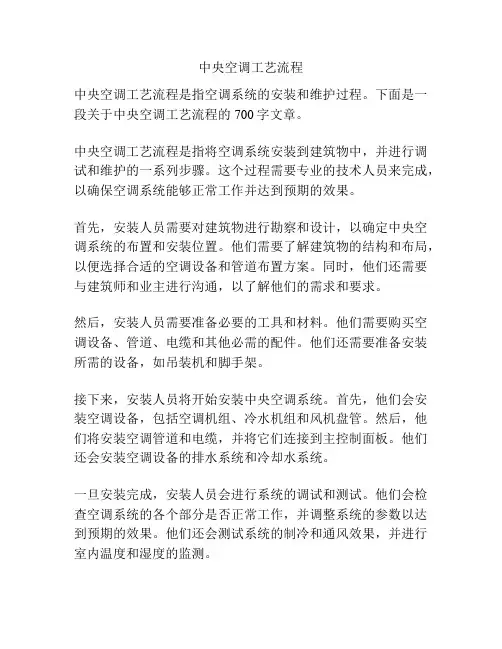

中央空调工艺流程中央空调工艺流程是指空调系统的安装和维护过程。

下面是一段关于中央空调工艺流程的700字文章。

中央空调工艺流程是指将空调系统安装到建筑物中，并进行调试和维护的一系列步骤。

这个过程需要专业的技术人员来完成，以确保空调系统能够正常工作并达到预期的效果。

首先，安装人员需要对建筑物进行勘察和设计，以确定中央空调系统的布置和安装位置。

他们需要了解建筑物的结构和布局，以便选择合适的空调设备和管道布置方案。

同时，他们还需要与建筑师和业主进行沟通，以了解他们的需求和要求。

然后，安装人员需要准备必要的工具和材料。

他们需要购买空调设备、管道、电缆和其他必需的配件。

他们还需要准备安装所需的设备，如吊装机和脚手架。

接下来，安装人员将开始安装中央空调系统。

首先，他们会安装空调设备，包括空调机组、冷水机组和风机盘管。

然后，他们将安装空调管道和电缆，并将它们连接到主控制面板。

他们还会安装空调设备的排水系统和冷却水系统。

一旦安装完成，安装人员会进行系统的调试和测试。

他们会检查空调系统的各个部分是否正常工作，并调整系统的参数以达到预期的效果。

他们还会测试系统的制冷和通风效果，并进行室内温度和湿度的监测。

最后，安装人员将进行系统的维护和保养。

他们会定期清洁和更换空调设备的滤网，并检查系统的运行状态。

如果发现任何故障或问题，他们会及时进行修理和更换。

此外，他们还会对空调管道进行清洗和消毒，以确保室内空气的质量。

总之，中央空调工艺流程是一个复杂而细致的过程，需要专业的技术人员来完成。

这个过程涉及到建筑物的勘察和设计、安装空调设备和管道、调试和测试系统，以及进行系统的维护和保养。

只有通过正确的工艺流程，才能保证中央空调系统能够正常工作并达到预期的效果。

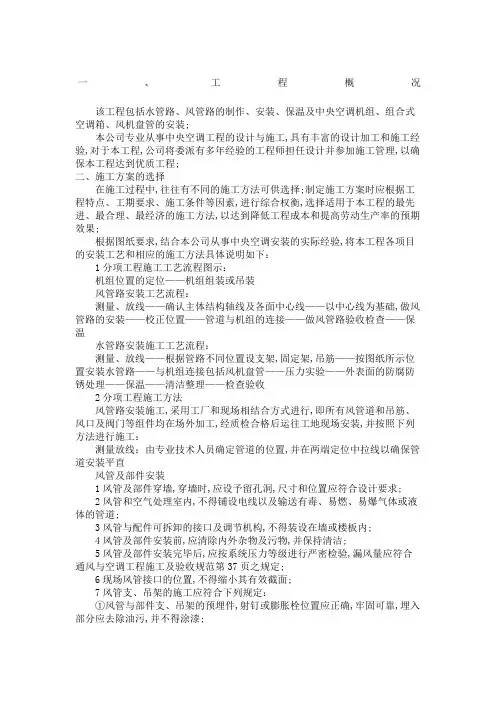

一、工程概况该工程包括水管路、风管路的制作、安装、保温及中央空调机组、组合式空调箱、风机盘管的安装;本公司专业从事中央空调工程的设计与施工,具有丰富的设计加工和施工经验,对于本工程,公司将委派有多年经验的工程师担任设计并参加施工管理,以确保本工程达到优质工程;二、施工方案的选择在施工过程中,往往有不同的施工方法可供选择;制定施工方案时应根据工程特点、工期要求、施工条件等因素,进行综合权衡,选择适用于本工程的最先进、最合理、最经济的施工方法,以达到降低工程成本和提高劳动生产率的预期效果;根据图纸要求,结合本公司从事中央空调安装的实际经验,将本工程各项目的安装工艺和相应的施工方法具体说明如下：1分项工程施工工艺流程图示：机组位置的定位——机组组装或吊装风管路安装工艺流程：测量、放线——确认主体结构轴线及各面中心线——以中心线为基础,做风管路的安装——校正位置——管道与机组的连接——做风管路验收检查——保温水管路安装施工工艺流程：测量、放线——根据管路不同位置设支架,固定架,吊筋——按图纸所示位置安装水管路——与机组连接包括风机盘管——压力实验——外表面的防腐防锈处理——保温——清洁整理——检查验收2分项工程施工方法风管路安装施工,采用工厂和现场相结合方式进行,即所有风管道和吊筋、风口及阀门等组件均在场外加工,经质检合格后运往工地现场安装,并按照下列方法进行施工：测量放线：由专业技术人员确定管道的位置,并在两端定位中拉线以确保管道安装平直风管及部件安装1风管及部件穿墙,穿墙时,应设予留孔洞,尺寸和位置应符合设计要求;2风管和空气处理室内,不得铺设电线以及输送有毒、易燃、易爆气体或液体的管道;3风管与配件可拆卸的接口及调节机构,不得装设在墙或楼板内;4风管及部件安装前,应清除内外杂物及污物,并保持清洁;5风管及部件安装完毕后,应按系统压力等级进行严密检验,漏风量应符合通风与空调工程施工及验收规范第37页之规定;6现场风管接口的位置,不得缩小其有效截面;7风管支、吊架的施工应符合下列规定：①风管与部件支、吊架的预埋件,射钉或膨胀栓位置应正确,牢固可靠,埋入部分应去除油污,并不得涂漆;②在砖墙或混凝土上预埋支架时,洞口内外应一致,水泥沙浆捣固应密实,表面应平整,预埋应牢固;③用膨胀螺栓固定支架时,应符合膨胀螺栓使用技术的规定;④支吊架的型式应符合设计规定;当设计无规定时,应按下列规定执行;I靠柱安装的水平风管宜用悬臂支架或有斜撑支架；不靠墙或柱安装的水平风管宜用托底吊架,直径或边长小于400mm的风管可采用吊带式吊架;II靠墙安装的垂直风管宜用悬臂托架或有斜撑支架,不靠墙柱穿楼板安装的直风管宜采用抱箍支架,室外或屋面安装的立管应用井架或拉索固定;⑤吊架的吊杆应平直,螺纹应完整,光洁;吊杆拼接可采用螺纹连接或焊接;螺纹连接任一端的连任一端的连接螺纹均应长于吊杆直径,并有防松动措施；焊接拼接宜采用搭接,搭接和长度不应少于吊杆直径的6倍,并应在两侧焊接;⑥支吊架上的螺孔应采用机械加工,不得用气割开孔;⑦矩形风管抱箍支架应紧贴风管,折角应平直,连接处应留有螺栓收紧的距离；圆形风管抱箍圆弧应均匀,且应与风管外径相一致,抱箍应能箍紧风管;8风管安装时应及时进行支吊架的固定和调整,其位置应正确,受力应均匀;可调隔振支架,吊架的拉伸或压缩量应按设计要求调整;9支吊架不得设置在风口、阀门、检查门及自控机构处；吊杆不宜直接固定在法兰上;10风管支、吊架的间距,如设计无要求,应符合下列规定：①风管水平安装,直径或长边尺寸小于400mm,间距不应大于4M；大于或等于400mm,不应大于3m;②风管垂直安装,间距不应大于4m,但根立管的固定件不应少于2个;③户外保温风管支、吊架的间距应符合设计要求;11法兰垫片的厚度宜为3-5mm,垫片应与法兰间平,不得凸入管内;12法兰垫片的材质,当设计无要求时,可按下列规定执行：①输送空气温度低于70℃的风管,应采用石棉橡胶板等;②输送空气或烟气温度高于70℃的风管,应采用石棉橡胶板等;③输送含有腐蚀性介质气体的风管,应采用耐酸橡胶板或软聚乙烯板等;④输送产生凝结水或含有蒸汽的潮湿空气的风管,应采用橡胶板或闭孔海绵橡胶板等;⑤连接法兰的螺栓应均匀拧紧,其螺母应在同一侧;13风管的调节装置多叶阀、蝶阀、插板阀等,应安装在便于操作的部位;14防火阀安装,方向位置应正确,易熔件应在系统安装后装入;15各类风口的安装应平整,位置应正确,转动部分灵活,各风管的连接应牢固;16安装柔性短管应松紧适当,不得扭曲;水管及部件的安装在管道安装工程中,螺纹连接、焊接及法兰连接是常用的几种连接方法;比如系统的立管,支管等管径较小常用螺纹连接,干管,室外管道等一般采用焊接,阀门,减压阀,除污器等管路附属设备与管子连接,采用何种方法,在施工过程中视具体情况而选定;钢管螺纹连接与管螺纹加工：一般管径在15-40mm的小管子都采用螺纹连接,定期检修的设备也采用螺纹连接,使拆卸安装较为方便,管螺纹的规格符合规范要求,管子和螺纹阀门连接时,管子上的外螺纹长度应比阀门上内螺纹长度短1-2mm扣丝,以避免因管子拧过头顶坏阀芯,同理,其它接口管子外螺纹长度也应比所连接配件的内螺纹略短些;管螺纹加工：从质量方面要求,螺纹应端正,光滑无毛刺,无断丝缺口,螺纹松紧度适宜,以保证螺纹接口的严密性,填充材料可采用聚乙烯胶带管麻丝混白铅油;钢管焊接：要求焊缝处无纵横裂纹,气孔及夹渣；管子内外表面无残渣,坑和明显的焊瘤,通常用水压试验,试验压力为工程压力的1.25-1.5倍,要求在规定的试验压力下进行检查,不渗水漏水为合格;管道穿过建筑物基础预留孔洞的尺寸一般比管径大2倍左右,并加设套管,套管中用保温材料填空,如果穿过楼板套管上端应高出地面20mm,防止上层房间地面水渗流到下层房间,下端与楼板底平;管道支架,根据结构形式可将支架分为托架、吊架、管卡三种;前两种托吊水平管道,多在现场制造,管卡固定立管可采购,一般士干管离墙或柱子表面净距不小于60mm,产支管离墙净距为30mm;所有预留孔冻及支架埋设处的墙面应在管道安装后,装修工程完工前填堵;管路连接后要保证10m管卡上,当直径d<100mm 时,纵横方向的弯曲允许偏差小于5mm；d>100mm时,纵横方向的弯曲允许偏差小于10mm;全长在25mm以上时,横向弯曲允许偏差小于25mm;多条平行管段在同一平面上,间距允许偏差3m;支吊架不得设在焊缝处,应距焊缝不小于50-100mm施焊时要注意清理吹进管内的氧化铁熔渣以免堵塞管道;防腐和保温1、风管和管道喷涂底漆前,应清除表面的灰尘,污垢与锈斑,并保持干燥;2、油漆不应在低温或潮湿环境下喷涂;3、喷、涂油漆,应使漆膜均匀,不得有堆积,漏涂,皱纹气泡、掺杂及混色等缺陷;4、风管、部件及设备经质量检验合格后,方可保温;5、风管与设备的保温如用卷,散材料,厚度应均匀,包扎牢固,不得有散材外露的缺陷;三、施工进度计划的编制1、编制依据：1工程的设计图纸及其它技术经济资料；2业主具体要求；3行业标准、规范及定额；4技术设计及说明等;2、编制原则：1确保工程质量的前提下,使进度最快,工期最短；2全盘规划系统连贯,责任落实；3作为总细具体规范和指导,成为详细编制的依据；4甲方预付款和进度计划支付,确保加工、施工周期；5我方提供空调图纸及相关资料齐备,现场具备开工条件确保我方施工能依计划进行;3、编制方法：应用现代工程建设的流水施工作业技术;根据本公司多个工程施工经验,土建单位能提供详细施工进度,本公司施工进度依土建四、常用的施工机具为了不断地提高机械化施工水平,目前国内已将一批通风管道加工使用先进机具,用到实际工程中,不仅减轻了劳动强度,而且还提高了工程质量;通风空调工程施工机具应根据工程的规模及技术要求等实际情况进行选择;安装施工机具序号设备名称数量单位1电焊机台2手电钻把3电锤台4剪板机台5折弯机台6车床台7板手套8板牙台9咬口机台10切割机台11冲击钻台12带丝机套13砂轮机台14角向磨光机台15铝合金切割机台16铆接钳把五、质量与安全措施通风空调工程在施工中,除遵照通风空调功程施工验收规范及建筑工程安全操作规程所规定的条例外,还应结合工程的具体情况,制订质量和安全生产的具体措施;1、质量方面①对管道制作和管道连接方法,保证风管系统严密性,减少系统漏风量;②避免风管内壁受到污染,提高风管制作和风管连接的严密性,保证空气洁净系统的运行效果;③不锈钢板和铝板风管的制作,安装,根据材质特性采取措施,防止降低风管抗腐蚀能力;④制订各工种之间的衔接配合的技术组织措施,以确保工程的整体进度;⑤制订关键性设备试运转和系统、试验调整的技术措施;2、安全方面根据“管生产、管安全“的原则,各级领导直至工人,必须认真贯彻国家和上级颁发的有关安全生产和劳动保护的政策,法令和规章制度;在编制施工方案中必须有安全技术措施,防止伤亡事故的发生;根据通风空调工程的作业特点,除按制订的安全技术措施施工外,还应对施工人员加强安全技术教育,遵守建筑安装工人安全操作规程;施工人员进入施工现场,应遵守下列要求：1进入施工现场,必须戴安全帽,禁止穿拖鞋或光脚,正确地使用个人劳动保护用品;2距地面3m以上作业要有防护拦杆,挡板或安全阀;如无安全设施必须带好安全带;3从事高空作业要定期进行体格检查,凡患有高血压,心脏病,贫血病等不适于高空作业的人员,不得从事高空作业;4高空作业所用的工具放入工具袋套内,不准上下抛掷传递物体;5梯子不得缺挡,不得垫高使用;使用梯子的上端要扎牢,下端采取防滑措施;6设备清洗应使用煤油,清洗场地要通风良好,严禁烟火;7设备试运转时,除遵守单项安全技术措施外,不准在设备运转时进行擦洗和修理,并严禁将头、手伸入机械行程范围内;8操作风管卷圆机,咬口机等施工机械,手不得直接推进工件;咬口时,手不准放在咬口机的传送轨道上；工件要扶稳,手指距轧滚距离不小于5cm;9从事矿渣棉,玻璃纤维棉毡等保温作业,衣领,袖口,裤口都应扎紧;10聚苯乙烯板使用电热切割,应使用36V电压大安全变压器。

1、金属风管制作一、材料及设备的要求（参照规范、国标、行业、厂标等)检验所用材料的出厂合格证并查验其外观质量，要求;1．镀锌铁皮不能有裂纹、结疤和锈蚀斑点，应有镀锌结晶花纹。

1．型钢应等型、均匀、不能有裂纹、气泡、凹穴等缺陷。

二、主要机具及其劳动生产率机械：剪板机、咬口机、折边机、冲床、钻床、切割机、电焊机等。

要对其进行检查，重点检查以下内容：(1）用电设备的绝缘和接地是否良好,传动部分必须有保护壳防护;(2）电器传动是否良好；（3）机械传动部分的清洁、润滑和紧固,并根据所加工材料规格对设备进行调整,确保设备达到实际作业要求。

工具:木锤、铁皮剪、扳手、铆枪等其它；角尺、钢尺、卷尺三、施工作业的条件图纸已会审，材料已报验并得到监理认可。

有平整的室内制作场地.四、操作工艺（突出各工地在生产实践中总结的小窍门）1．画出加工草图由于风管制作实行工厂化制,不可能一一进行现场实测，因此主要依据施工图纸绘制加工草图.在风管与设备的碰头、风管之间的连接短管以及一些特殊部位,留出一些活口，待安装阶段结合现场实际情况实测尺寸进行制作。

（1）绘制加工草图时要根据所用材料规格和咬口类型来确定每件风管的尺寸，且要尽量减少裁边和拼接.一般1000mm宽的卷材和1000mm×2000mm的板材,角铁法兰风管的管段长度宜定为990mm。

（2）先确定系统中弯头、三通、变径管的尺寸，再确定其间直管段的长度.直管段的分段遵循（1）条的原则.（3）对穿墙的风管，必须注意风管长度至少要比墙体总厚大100mm，以确保安装时法兰接口不在墙内.（4）绘出各系统的系统图和各管件的加工图,以便按加工图逐一加工编号。

2．工艺流程：2．操作要点（1）选材。

所用铁皮的厚度若设计无要求，按表1选用，角钢及螺栓按表2选用.（2）下料剪切。

根据加工单的尺寸进行下料，剪切前必须复核尺寸，以免有误。

（3）法兰加工表1 钢板风管板材厚度（mm)表2 金属矩形风管法兰及螺栓规格(mm）（3)法兰加工错误!矩形法兰由四根角钢组焊而成，下料时要注意使法兰的长边夹住短边，且焊成的法兰内径要比风管外径大1-2mm。

中央空调工艺流程
《中央空调工艺流程》
中央空调是一种通过管道和风道将冷热空气输送到室内的空调系统。

它能够实现整体控制，使室内温度、湿度和新风量得到合理调节，给人们提供一个舒适的室内环境。

中央空调的工艺流程包括设计、制造、安装和调试等多个环节。

首先是设计环节。

设计环节是中央空调工艺流程中的关键一环。

设计人员需要充分了解建筑物的结构和使用需求，确定最佳的空调系统布局方案，并设计相应的管道、风道和空调设备。

设计过程中需要考虑到空调系统的能效、舒适性和安全性等方面，确保整体设计方案的合理性和可行性。

其次是制造环节。

根据设计方案，制造厂商需要生产出符合标准和要求的空调设备和管道风道。

在制造过程中，需要严格控制材料的质量和加工工艺，确保生产出的产品具有稳定的性能和可靠的品质。

接下来是安装环节。

安装是中央空调工艺流程中的重要环节，安装人员需要按照设计方案进行施工，将空调设备、管道和风道等安装到指定的位置。

安装过程中需要严格遵守相关标准和规范，确保安装质量和安全性。

最后是调试环节。

调试是中央空调工艺流程中的最后一环，调试工程师需要对已安装的空调系统进行测试和调整，确保系统的运行稳定和效果良好。

调试人员需要进行空调系统的性能测
试、故障排除和参数调整等工作，为后续的使用和维护提供保障。

总之，中央空调工艺流程包括设计、制造、安装和调试等多个环节，需要设计人员、制造厂商、安装人员和调试工程师等多方协作，共同保障中央空调系统的设计、制造和安装质量，为人们提供舒适的室内环境。

中央空调安装施工工艺一、施工准备1、技术准备工作（1）根据工程特点认真做好图纸自审、会审，并作好记录，充分了解设计意图。

（2）施工前，安排专业工程技术人员对技术工人进行专项交底、工程内容交底、工艺流程交底，使所有施工人员在进入施工现场前，熟悉所安装设备的性能、特点及要求，做到胸中有数。

（3）通过认真审核施工图纸后，分部位、按系统及时绘制出风管加工大样图，并组织通风专业工人进行现场加工制作。

（4）根据图纸做好施工预算及各种设备、阀部件的型号、规格、数量、进场日期的统计，提交物资部门，经批准后进行物资的采购加工定货，确保各项物资按时到场。

（5）施工前应根据建筑孔洞图进行孔洞的复核，并做好记录工作。

2、材料准备（1）通风专业：空调系统、空调主机、冷却塔/水箱、送排风风管、各种阀件、各种类型风口、保温材料等；（2）水专业：镀锌钢管、法兰、角钢支架、保温材料等；二、施工工艺流程1、通风专业：测量、放线→确认主体结构轴线及各面中心线→以中心线为基础，做风管路的安装→校正位置→管道与机组的连接→做风管路验收检查→保温2、水系统：测量、放线→根据管路不同位置设支架，固定架，吊筋→按图纸所示位置安装水管路→与机组连接（包括风机盘管）→压力实验→外表面的防腐防锈处理→保温→清洁整理→检查验收三、施工技术要点1、通风专业：1.1 风管及部件的安装1.1.1 风管的安装：地上部分的空调风管采用镀锌钢板，钢板厚度按“通风与空调工程施工质量验收规范”（GB50243—2002）执行。

风管穿沉降缝用涂塑软管，一般风管法兰连接处垫料用8501胶带，排烟风管使用石棉扭缆。

1.2 支架安装1.2.1 支吊架安装是风管系统安装的第一道工序。

支吊架的形式应根据风管截面的大小及工程的具体情况选择，必须符合设计图纸或国家标准图的要求。

风管的支吊架间距如设计无要求时，对于不保温风管的支架间距应符合下列要求：（1）水平安装的风管直径或大边长小于400mm，其间距不超过4米；大于或等于400mm其间距不超过3米。

中央空调施工方案一、引言中央空调系统是一种集中供热和制冷的系统，广泛应用于建筑物、商业办公楼和工业厂房中。

本文档将详细介绍中央空调施工方案，包括施工准备、物料清单、施工流程及安装工艺。

二、施工准备1.项目评估：根据客户需求，对建筑物进行评估，确定中央空调系统的负荷需求和分区要求。

2.施工图纸：根据评估结果和客户需求，制作中央空调系统的施工图纸，包括主机布置、风管布置、管道布置等。

3.材料采购：根据施工图纸确定中央空调系统所需的材料清单，进行材料采购。

三、物料清单1.主机：包括冷水机组和热水机组，根据负荷需求和空间限制选择适当的主机。

2.风管：根据建筑物各个区域的负荷需求和施工图纸确定风管的数量和尺寸。

3.管道：包括冷水管道、热水管道和冷凝水管道，根据主机位置和建筑物布局确定管道的走向和尺寸。

4.控制系统：包括温控器、传感器和控制面板等，用于监控和控制中央空调系统的运行。

四、施工流程1.安装主机：根据施工图纸确定主机的位置，并进行固定和安装。

2.安装风管：根据施工图纸确定风管的走向和连接方式，安装风管并进行密封处理。

3.安装管道：根据施工图纸确定管道的走向和连接方式，安装管道并进行密封和绝缘处理。

4.连接电源：将主机、风管和管道的电源进行连接，并进行电气安全检查和测试。

5.安装控制系统：根据施工图纸安装温控器、传感器和控制面板，并进行调试和测试。

6.系统调试：完成施工后，对中央空调系统进行调试和测试，确保系统正常运行。

五、安装工艺1.主机安装：主机应安装在通风良好、运行不受阻碍的地方，并确保足够的维修和检修空间。

2.风管安装：风管应根据施工图纸的要求进行安装，确保连接紧密，并进行密封处理，以减少漏风和噪音。

3.管道安装：管道应根据施工图纸的要求进行安装，确保连接牢固，并进行密封和绝缘处理，以保证水流畅和防止漏水。

4.电源连接：电源线应根据电气工程的标准进行接线，确保安全可靠，并进行电气安全检查和测试。

中央空调施工流程：一、安装位置第一次确信，由业主，空调设计师，空调现场施工负责人，装璜设计师都到现场商讨确认。

二、由本公司出具图纸交付装璜设计师做初步确认，确认完毕后交付业主签字，然后进场施工。

（无业主签字图纸不施工）三、空调设备进场，客户验收后空调内机拆封吊装上顶，给予客户和装璜负责人一个比较形象的概念，再次确信内机安装位置并同时确信空调遥控器在墙体上的位置。

现在如需要更改成免费效劳，但需签定工程变更单（一）。

四、内机确认完毕后开始排空调管道，包括水管、冷媒管和线管等。

管道排装完毕后，需要更改的，如为小幅度更改（不修改主铜管位置或系统未做气密性实验）为免费效劳，但客户需签定工程变更单（一），确认完毕再进行更改。

如修改幅度较大那么直接填写工程变更单（二），并需收取相关本钱费用。

五、管道排装完毕后，系统做气密性实验，确保系统无泄漏。

装璜公司开始依照本公司要求排装电源线至内外机位置和浇筑外机水泥台座，等到龙骨出来以后，本公司人员安装风管（高分子材料）和现试调试（补充冷媒安装室外机），并现场精准测量风口尺寸。

六、调试完毕后既确信设备系统完好，客户需现场鉴定后签定调试报告书。

等石膏板封好以后，本公司人员安装风口，并做系统最后一步伐试交付业主。

如最后一步伐试测出系统泄漏或其他问题那么为非本公司安装问题，本公司承担维修责任，不承担其相关费用。

备注：1、凡需要客户至现场认定签字的情形，假设业主委托其他责任人或自己超期未能签字的，既认定业主对已经完工工程事实认可。

二、工程变更单需要在工程修改前至业主和本公司领导（设计师）签字方可进行，大幅度修改填写变更单（二）并收取费用。

两边责任一、甲方责任甲方指定安装位置及要求，提供乙方施工材料寄存用地，施工用水、电，包括清除障碍物。

甲方负责提供电源到乙方指定位置（室内、外机械隔壁）。

一、电源要求：具体如下：4MX、3MX 外机4平方线，220V，内机不需要电源LMX、家用VRV 外机6平方线，220V，内机平方,220VVRVⅢ外机大金要求为一匹一平方线,380V，内机平方,220V 进行机械调试工作（临时电不调试），确保机械正常运行。

第1篇一、施工准备1. 施工人员：施工人员应具备相应的专业技能和资质，熟悉中央空调系统的安装、调试和维护。

2. 施工材料：选用符合国家标准、性能优良的中央空调设备、管道、配件、保温材料等。

3. 施工工具：准备相应的施工工具，如扳手、电钻、切割机、焊接机等。

4. 施工图纸：熟悉施工图纸，了解工程要求，明确施工范围和施工顺序。

二、施工流程1. 设备安装：根据施工图纸和设备安装要求，将设备吊装至指定位置，确保设备水平、牢固。

2. 管道安装：按照设计要求，合理布置管道，确保管道顺直、美观。

管道连接处应牢固，密封性能良好。

3. 电气安装：按照电气设计要求，敷设电缆、安装电气元件，确保电气系统安全、可靠。

4. 保温施工：对管道、风管等部位进行保温施工，防止热量损失和冷量损失。

5. 系统调试：完成设备安装、管道安装、电气安装后，进行系统调试，确保系统运行稳定、性能良好。

6. 验收：完成施工后，进行系统验收，确保工程质量符合设计要求。

三、施工要点1. 设备安装：设备安装前，检查设备外观是否有损伤、变形等缺陷。

安装过程中，确保设备水平、牢固，连接处密封性能良好。

2. 管道安装：管道安装时，注意管道的走向、间距和弯曲半径，确保管道顺直、美观。

管道连接处应采用焊接或法兰连接，确保连接处密封性能良好。

3. 电气安装：电气安装时，按照电气设计要求，敷设电缆、安装电气元件，确保电气系统安全、可靠。

电气元件安装位置应合理，便于维护。

4. 保温施工：保温材料选用应符合国家标准，厚度应合适。

保温施工时，确保保温材料与管道、风管等部位贴合紧密，防止热量损失和冷量损失。

5. 系统调试：系统调试时，检查系统运行是否稳定、性能是否良好。

调整系统参数，确保系统运行在最佳状态。

6. 验收：验收时，检查设备安装、管道安装、电气安装、保温施工等方面是否符合设计要求，确保工程质量。

四、施工安全1. 施工现场应设置安全警示标志，提醒施工人员注意安全。

中央空调安装施工方案施工设计方案施工方案1.1主要施工工艺流程施工准备→材料、设备及部件检验→现场放样→支架制安→风管制作风管检查验收→风管、、风试验，管道清洗试压→暖通设备进场→设备验收→设备安装、连接→单机试运转→各类接口镶接→各类风口镶接→系统调试→中间验收1.1.1空调设备安装工艺流程：测量、放线——根据设备吊装尺寸固定吊筋或设备基础——支吊架安装—-末端设备安装——安装风阀等设备——待装修吊顶完成后安装风口——系统检测—-系统调试验收。

1.1.2风管路安装工艺流程：测量、放线-—确认主体结构轴线及各面中心线——以中心线为基础，进行风管管路的安装——风阀、消声器等部件安装—-校正位置——管道与机组的连接——风管管路验收检查--保温1。

1.3 水管路安装施工工艺流程:测量、放线—-根据管路不同位置设支架、固定架、吊架——按图纸所示位置安装水管路——各种阀门安装-—与机组连接（包括风机盘管）--管道系统压力实验-—外表面的防腐防锈处理——保温-—清洁1.2主要施工方法及主要技术措施本工程主要分空调通风系统、空调水系统及系统调试三大部分。

施工方法及注意事项简述如下，具体施工如有不详之处参阅《通风与空调安装手册》,并与技术人员磋商。

1。

2。

1空调通风系统空调通风系统主要包括：空调机组安装、风机盘管安装、风机安装、风管制作、风管安装、空调与通风部件安装、风管防腐及保温。

1.2。

1—1空调机组安装A.首先开箱检查设备主体和零部件是否完好、随机文件是否齐全，并形成验收文字记录。

安装前,应首先阅读生产厂家所提供的产品样本及安装使用说明书，详细了结其结构特点和安装要点,严格按照其要求安装顺序进行安装、调整。

B.机组应清扫干净，箱体内无杂物、垃圾和积尘.检查风机叶轮转动是否灵活；检查风机电机绕组相间电阻、相地电阻是否良好.机组内空气过滤器（网）和空气热交换器翅片应清洁、完好。

C. 现场是否具备安装条件(地面平整、电源接通等）,安装准备工作是否完成（安装机具是否就位，安装人员是否熟悉安装内容及要求等）。

吊顶中央空调工程施工方案一、前期准备工作1.1确定施工范围根据设计图纸和实际情况确定吊顶中央空调的施工范围，包括具体的安装位置和材料使用。

1.2人员配备确定施工所需人员的配备情况，包括施工队长、技术工人、电工等人员的数量和技术水平。

1.3材料准备根据施工设计要求和项目情况准备施工所需的材料，包括吊顶材料、空调设备、管材等。

1.4安全措施制定施工安全措施和方案，包括施工现场的安全防护、安全教育等措施，确保施工过程中安全生产。

1.5施工机具准备施工所需的机具和工具，包括吊顶安装工具、空调设备安装工具等，确保施工过程中能够顺利进行。

二、施工工艺流程2.1准备工作施工前进行现场勘测，清理施工现场，并做好施工区域的防尘、防水等准备工作。

2.2吊顶安装根据设计要求和实际情况安装吊顶材料，包括吊顶的安装位置、尺寸、材料等，确保吊顶的平整和美观。

2.3管路布置进行中央空调管路的布置，包括进气管、出气管、回风管等，确保管路的布置合理、美观。

2.4空调设备安装将中央空调吊顶机组、风机盘管等设备安装到预留位置，进行接线和调试，确保设备安装正常运行。

2.5系统调试进行中央空调系统的调试，包括空调设备的启动、运行、调节等，确保系统运行正常。

2.6质量检验进行施工质量的检验，包括吊顶平整度、管路连接情况、设备运行情况等，确保施工质量达到设计要求。

三、施工注意事项3.1安全生产施工过程中严格遵守安全生产规定，做好施工现场的安全防护，确保人员和设备的安全。

3.2施工质量施工过程中严格按照设计要求和施工规范进行施工，确保施工质量达到设计要求。

3.3施工进度严格控制施工进度，确保施工能够按时完成，满足项目要求。

3.4施工协调加强施工单位之间的协调配合，确保各项施工工作有条不紊地进行。

四、施工总结4.1施工难点总结施工过程中的难点和问题，分析原因，并找出解决方案。

4.2施工经验总结施工过程中的经验和教训，为今后的施工工作提供参考。

4.3施工效果对施工效果进行评估和总结，确保施工质量和施工效果达到预期要求。

中央空调安装流程中央空调安装流程导语：家装来说隐蔽工程除了水电，还有就是中央空调，而中央空调三分品质，七分安装;安装的材料和工艺技术非常多种，可以说每个师傅都有每个师傅的方法，从开始的中央空调设计，方案配置，与设计师/业主沟通配合确定定位图纸，再到进唱始安装。

中央空调在安装的时候很大一部分的程度决定了你以后使用的体验。

以下是小编整理中央空调安装流程的资料，欢迎阅读参考。

现将中央空调安装步骤汇总如下：1、内机安装施工队进场第一步就是吊装内机，这里只要注意2个点就可以避免后续问题。

① 内机离房顶距离不得小于1公分，避免机器运行时与墙顶产生共振。

② 内机吊装需考虑百分之一的坡度，接冷凝水的一侧要稍微低一些，避免冷凝水排不出去。

标准流程：安装师傅进场按照图纸现场再核对(机型，定位图纸)排水位置，必须就进排水优先。

再安装吊码定位：要求每90-100CM之间必须两个吊码，以确保冷凝管道的横平竖直。

必须用厚不锈钢吊码，90-100CM之间必须两个吊码固定，彩色管卡颜色区分，气管，液管，冷凝水管，粘贴警示标签，为后面工种施工人员更好的施工。

2、冷媒铜管的安装安装完内机即可安装冷媒铜管，这是中央空调安装过程中最重要的一个环节。

① 所有的.焊接点应该是铜管与分歧管的连接处进行焊接，不存在铜管与铜管焊接。

要求必须用专用分歧管：要求分歧管后至少50CM 才能转弯。

② 在焊接过程中必须在铜管内冲入氮气(充氮焊接工艺)，这使铜管内部没有空气避免了产生焊接使内壁结炭从而在正式运转时入压缩机而产生故障。

③ 焊接完成后应该用高压氮气进行管内吹灰，保持铜管内清洁。

3、充氮保压这是焊接完成后必须对铜管进行的压力测试，往铜管内充入一定压力的氮气进行保压，一般压力测试时间为24小时，南京胜出环境工程公司规定压力测试时间至少48小时，一般一个星期;确保铜管丝毫不泄露。

需要特别说明：使用R410冷媒，需保持管内压力为40公斤，R22冷媒则需要保持管内压力为20公斤。

中央空调施工方案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（中央空调施工方案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为中央空调施工方案的全部内容。

中央空调安装施工方案（一)施工准备1、根据工程内容的进展情况组织劳动力进场。

2、项目经理部组织好施工人员熟悉施工图纸和国家有关的施工规范，认真做好图纸会审工作，负责施工的施工员应该分别编制好相应的施工方案，并在施工前对相应的班组人员进行详细的施工技术交底，对一些关键的施工工艺,施工员应该先组积好操作示范观摩,然后再严格按工艺要求进行施工。

3、落实好工地的临时设施的搭设,如工地办公室、材料仓库、现场加工场地等临时设施必须在开工前落实好。

4、材料机具员根据施工员提出的材料机具计划和施工进度计划及时做好材料及机具的采购工作。

（二）主要施工方法和技术要点本工程为新建项目，应做好施工前的准备工作，如熟悉施工图纸、技术交底、备料、管道支架加工、软木托加工、管件加工、管道除锈、刷油防腐等工作后,即可进行冷冻水和冷却水管道的安装。

管道安装一般按由上而下，分层安装的原则。

（1）冷冻水管道安装工艺流程:安装准备支架加工水平干管安装（立管安装）设备安装支管安装管道冲洗管道试压管道保温。

（2）各种管材、管件、阀门、设备及组件必须符合设计要求和具备产品合格证书。

保温材料必须具备国家消防主管部门颁发的生产、销售许可证书和使用许可证书及产品合格证书。

（3）预制加工时，按设计图纸画出管道的分路、管径、变径、预留管口和阀门位置的施工草图，在现场安装的结构上做好标志，按标志分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图实测得的尺寸预制加工，其中。
