变速箱拨叉零件加工工艺及夹具设计

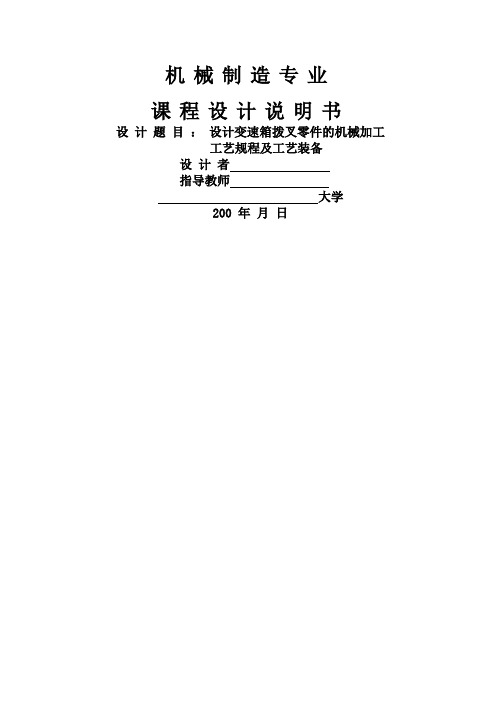

机械制造专业课程设计说明书设计题目：设计变速箱拨叉零件的机械加工工艺规程及工艺装备设计者指导教师大学200 年月日机械制造专业课程设计任务书题目：设计变速箱拨叉零件的机械加工工艺规程及钻锁销孔钻床夹具内容：（1）零件图 l张（2）毛坯图 l张（3）机械加工工艺规程卡片 1套（4）钻锁销孔钻床夹具装配图及零件图1套（5）课程设计说明书 1份原始资料：拨叉零件图1张（见附图1）；生产纲领为8000台／年(每台一件)；每日l班。

指导教师系、部、室主任教学院长00 年月日第1章 零件分析1.1 零件的作用拨叉是拖拉机变速箱的换档机构中的一个主要零件。

拨叉头以24φmm 孔套在变速叉轴上，并用螺钉经H M 68-螺纹孔与变速叉轴联结，拨叉脚则夹在双联变换齿轮的槽中。

当需要变速时，操纵变速杆，变速操纵机构就通过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑移，拨叉脚拨动双联变换齿轮在花键轴上滑动以改换档位，从而改变拖拉机的行驶速度。

1.2 零件的工艺分析由零件图1.1可知，其材料为45钢。

该材料具有足够的强度、刚度和韧性，适用于承受弯曲应力和冲击载荷作用的工作条件。

该拨叉形状特殊、结构简单，属典型的叉杆类零件。

为实现换档、变速的功能，其叉轴孔与变速叉轴有配合要求，因此加工精度要求较高。

叉脚两端面在工作中需承受冲击载荷，为增强其耐磨性，该表面要求高频淬火处理，硬度为48～58HRC ；为保证拨叉换档时叉脚受力均匀，要求叉脚两端面对叉轴孔021.0024+φmm 的垂直度要求为0.05mm ，其自身的平面度为0.08mm 。

为保证拨叉在叉轴上有准确的位置，改换档位准确，拨叉采用紧固螺钉定位。

螺纹孔的尺寸为H M 68-。

拨叉头两端面和叉脚两端面均要求切削加工，并在轴向方向上均高于相邻表面，这样既减少了加工面积，又提高了换档时叉脚端面的接触刚度；021.0024+φmm 孔和H M 68-孔的端面均为平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度；另外，该零件除主要工作表面(拨叉脚两端面、变速叉轴孔021.0024+φmm ，其余表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床、攻丝的粗加工就可以达到加工要求；而主要工作表面虽然加工精度相对较高，但也可以在正常的生产条件下，采用较经济的方法保质保量地加工出来。

课程设计车床变速箱中拔叉及专用夹具设计目录摘要 (Ⅰ)Abstract (Ⅱ)1 绪论 (1)1.1课题背景 (1)1.2夹具的发展史 (1)1.3小结 (2)2 拨叉80-08的加工工艺规程设计 (3)2.1零件的分析 (3)2.1.1零件的作用 (3)2.1.2零件的工艺分析 (3)2.2确定生产类型 (3)2.3确定毛坯 (3)2.3.1确定毛坯种类 (3)2.3.2确定铸件加工余量及形状 (3)2.3.3绘制铸件零件图 (4)2.4工艺规程设计 (4)2.4.1选择定位基准 (4)2.4.2制定工艺路线 (4)2.4.3选择加工设备和工艺设备 (6)2.4.4机械加工余量、工序尺寸及公差的确定 (6)2.5确定切削用量及基本工时 (8)2.5.1工序1：粗铣Φ25H7的两侧面 (8)2.5.2工序2：粗铣平下端面孔侧面的工艺凸台 (9)2.5.3工序3：钻Φ25H7的通孔 (9)2.5.4工序4：扩Φ25H7的通孔 (11)2.5.5工序5：铰Φ25H7的通孔 (12)2.5.6工序6：粗铣a、b面 (182)2.5.7工序7：粗铣Φ60H12孔的两面 (14)2.5.8工序8：精铣Φ60H12孔的两面 (14)2.5.9工序9：粗镗下端Φ60H12的孔 (15)2.5.10工序10：半精镗下端孔到Φ60H12 (16)2.5.11工序11：粗铣16H11的槽 (16)2.5.12工序12：半精铣16H11的槽 (17)2.5.13工序13：钻Φ20.50的孔 (18)2.5.14工序14：攻M22×1.5的螺纹 (19)2.5.15工序15：铣开Φ60H12的孔 (20)2.6本章小结 (21)3 专用夹具设计 (22)3.1镗孔夹具设计 (22)3.1.1问题的提出 (22)3.1.2夹具的设计 (22)3.2铣槽夹具设计 (25)3.2.1问题的提出 (25)3.2.2夹具的设计 (25)3.3钻孔夹具设计 (29)3.3.1问题的提出 (29)3.3.2夹具的设计 (30)3.4本章小结 (35)结论 (36)参考文献 (37)致谢 (38)1绪论1.1课题背景随着科学技术的发展，各种新材料、新工艺和新技术不断涌现，机械制造工艺正向着高质量、高生产率和低成本方向发展。

毕业设计说明书拨叉加工工艺及夹具设计一、设计任务本设计的任务是针对一种拨叉的加工工艺及夹具设计，主要进行以下方面的工作：1.分析拨叉的工作原理和结构特点。

2.通过实验和理论计算确定拨叉的材料、尺寸和加工精度要求。

3.设计拨叉加工的工艺流程，确定每道工序所需加工设备和工具。

4.设计适合拨叉加工的夹具，以提高加工效率和加工精度。

二、拨叉的工作原理和结构特点拨叉是变速器中的一种传动部件，主要起到连接两个齿轮之间的转动作用。

其工作原理是利用轴承轮对拨叉的轴心线产生一个压力，使得拨叉能够沿着轴心线运动，连接齿轮并实现传动。

拨叉的结构特点主要体现在以下几个方面：1.整体结构，无接头。

2.尺寸精度要求较高，尤其是轴孔与轴承轮的匹配精度。

3.材料选用要求高强度、高硬度以及良好的耐疲劳性。

4.表面质量要求高，特别是轴孔的表面粗糙度和直线度要求较高。

5.生产批量大，成本控制能力要求强。

三、确定拨叉的材料、尺寸和加工精度要求1.材料选用根据拨叉的工作原理和结构特点，应选用高强度、高硬度以及耐疲劳性良好的材料。

常用的材料有 20CrMnTi、42CrMo、45# 钢等，其中，20CrMnTi 是同时满足强度、硬度和韧性要求的理想材料。

2.尺寸和加工精度要求拨叉的轴孔和轴承轮是关键部位，其匹配精度应达到 IT6 级别，轴孔表面粗糙度≤ Ra0.4μm，轴孔中心线垂直度≤ 0.05mm，轴孔中心线与轴承轮的轴心线平行度≤0.08mm。

此外，整体尺寸公差应控制在±0.03mm 以内。

四、拨叉加工的工艺流程及设备工具针对拨叉的结构特点和加工精度要求，可设计以下的加工流程：1.铣削面采用立式铣床进行加工，分两次进行铣削。

先将工件安装在夹具上，进行端面精加工，保证铣削面的平行度和面质量。

然后再进行一次常规铣削，使铣削面的粗糙度达到要求。

2.车削轴孔采用车床进行加工。

在结合具有稳定性的夹具上进行定位，以保证轴孔的精度和平行度。

优秀设计变速拨叉零件的机械加工工艺及工艺装备设计目录摘要 (3)序言： (4)一、零件的分析 (4)1.1零件的作用 (4)1.2零件的工艺分析 (4)二、工艺规程设计 (4)2.1确定毛坯的制造形式 (4)2.2基面的选择 (4)2.3制定工艺路线 (5)2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (6)2.5确立切削用量及基本工时 (7)三、夹具设计 (14)3.1提出问题 (14)3.2设计思想 (14)3.3夹具设计 (14)四、总结 (17)致谢 (18)参考文献 (19)摘要汽车制造工艺学课程设计,是在学完汽车制造工艺学后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。

通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。

2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。

通过学生亲手设计夹具的训练，提高结构设计的能力。

3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。

关键词：拔叉；工艺分析；工艺规格设计；夹具设计序言：拨叉是用来推动变速器齿轮,改变齿轮位置的工具，通过将齿轮改变位置来改变齿比,以达到变速的目的，变速器的齿轮都是装载主轴和副轴上,通过拨叉来推动它们前进或者后退,就可以改变齿比，所以它对汽车领域的作用是非常重要的。

一、零件的分析1.1零件的作用题目所给的零件是汽车变速器的拨叉。

它位于汽车变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

零件的φ25孔与操纵机构相连，φ55半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

两件零件铸为一体，加工时分开。

拨叉工艺规程及铣端面的工装夹具设计拨叉（也称拉杆）工艺规程：1. 原材料准备：- 选择合适的材料，通常会使用高强度钢材。

- 对材料进行切割或拉伸，使其达到所需的尺寸和形状要求。

2. 零件制造：- 使用车床、铣床等加工设备进行零件制造。

- 根据设计要求，进行精密加工和孔加工，确保零件的准确度和质量。

3. 拨叉组装：- 按照设计图纸，将各个零件进行组装，使用螺栓或焊接等方式进行连接。

- 确保拨叉的各个部件安装正确、牢固，并且具有良好的运动性能。

4. 表面处理：- 对拨叉进行除锈处理，以防止生锈和腐蚀。

- 然后进行喷漆或镀铬等表面处理，使拨叉具有美观的外观。

5. 检测和调试：- 对拨叉进行严格的检测，检查其尺寸、形状和功能是否符合要求。

- 如有必要，对拨叉进行调试，以确保其运动平稳、无卡滞现象。

铣端面的工装夹具设计：1. 确定夹具类型：- 根据铣削端面的形状和尺寸，选择合适的夹具类型，如机械夹具、气动夹具等。

2. 设计夹具结构：- 根据铣削端面的特点和工艺要求，设计夹具的结构。

- 确定夹具的定位装置、夹紧装置和支撑装置等部件，并确保其具有足够的刚性和稳定性。

3. 定位装置设计：- 根据铣削端面的形状和尺寸，设计合适的定位装置，以确保工件在夹具中的准确定位。

- 可使用V型槽或定位销等装置来实现准确定位。

4. 夹紧装置设计：- 根据铣削端面的形状和尺寸，设计夹紧装置来夹紧工件。

- 可使用夹紧螺钉、夹紧卡等装置，并确保夹紧力均匀、稳定。

5. 支撑装置设计：- 为了防止工件在铣削过程中发生振动或变形，设计适当的支撑装置。

- 可使用支撑块、支撑杆等装置，并确保其对工件施加适当的支撑力。

6. 安全考虑：- 在夹具设计中，必须考虑到安全因素，确保夹具的使用过程中不会对操作人员或设备造成危险。

- 可使用防护罩、安全开关等措施来提高安全性。

以上是拨叉工艺规程及铣端面的工装夹具设计的概述，具体的规程和设计细节可以根据具体情况进行调整和补充。

课程设计：设计变速箱拨叉零件的机械加工工艺规程及工艺装备引言介绍变速箱拨叉零件的功能、重要性以及机械加工工艺规程和工艺装备设计的必要性。

第一章变速箱拨叉零件概述1.1 零件功能描述变速箱拨叉在变速箱中的作用和重要性。

1.2 零件结构特点分析拨叉零件的结构特点，为后续工艺设计提供依据。

1.3 材料选择根据拨叉的工作条件，选择合适的材料。

第二章加工工艺规程设计2.1 加工工艺流程制定拨叉零件的加工工艺流程图。

2.2 粗加工工艺详细描述粗加工阶段的工艺步骤、设备选择、切削参数等。

2.3 半精加工工艺阐述半精加工阶段的工艺流程和要求。

2.4 精加工工艺详细说明精加工阶段的工艺方法、设备和参数。

2.5 热处理工艺如果需要，描述拨叉零件的热处理工艺。

2.6 检测与质量控制制定检测计划和质量控制标准。

第三章工艺装备设计3.1 夹具设计设计适合拨叉零件加工的夹具，并说明其工作原理。

3.2 刀具选择根据拨叉零件的材料和加工要求，选择合适的刀具。

3.3 量具与检测设备选择适合拨叉零件检测的量具和检测设备。

3.4 辅助工具与设备列出加工过程中可能需要的辅助工具和设备。

第四章工艺规程的实施4.1 工艺文件的编制说明如何编制工艺文件，包括工艺卡、作业指导书等。

4.2 工艺规程的培训对操作人员进行工艺规程的培训。

4.3 生产准备准备所需的材料、设备、工具等。

4.4 工艺规程的执行与监督确保工艺规程得到正确执行，并进行监督。

第五章经济性分析5.1 成本估算估算拨叉零件加工的成本。

5.2 效益分析分析工艺规程实施后的经济效益。

5.3 风险评估评估工艺规程实施过程中可能遇到的风险。

结语总结变速箱拨叉零件机械加工工艺规程及工艺装备设计的重要性，并对未来的改进方向提出建议。

课程设计（论文）任务及评语目录第一章零件工艺性分析 0第二章生产纲领计算及生产类型的确定 0第三章毛坯种类及制造方法 0第四章拟定工艺路线 (1)4.1定位基准确定 (1)4.2各表面加工方案确定 (1)4.3工序安排 (1)第五章计算各工序的加工余量、工序尺寸及公差 (3)5.1粗铣，半精铣，精铣右端面工序尺寸及公差确定 (3)5.2粗铣，半精铣，精铣左端面工序尺寸及公差确定 (3)5.3Φ20孔工序尺寸及公差确定 (4)5.4拨叉脚内表面工序尺寸及公差确定 (4)5.5Φ5销孔工序尺寸及公差确定 (5)第六章各工序机床、刀具、量具、夹具的选择 (6)第七章工序切削用量和时间定额计算 (7)7.1粗铣，半精铣，精铣右端面 (7)7.2粗铣，半精铣，精铣右端面 (9)7.3粗扩，精扩，铰Φ20孔 (9)7.4粗铣、半精铣拨叉脚内表面 (11)7.5钻，粗铰，精铰Φ5孔 (12)第八章工艺规程的编制 (15)第九章专用夹具设计 (15)9.1方案分析 (15)9.2定位误差的计算： (15)9.3夹紧力的计算： (15)第十章设计体会 (16)参考文献 (16)附录 (17)第一章零件工艺性分析拨叉零件的作用：用在变速箱换挡机构中，通过叉轴孔Φ20安装在变速叉轴上，销钉经拨叉上Φ5孔与叉轴固定，齿轮在拨叉脚内，操纵拨叉头部带动拨叉使拨叉脚内表面拨动齿轮换挡≥745MPa ,硬度HB 231-304。

本题目零件材料为球墨铸铁Q745-5,其力学性能:σb毛坯形式为铸件，轻型零件，生产纲领为大量批生产。

分析零件图，此零件需加工表面为拨叉两端面,Φ20通孔，Φ5销孔以及拨叉脚内表面。

拨叉两端面和拨叉内表面加工精度可由铣削加工保证，Φ20孔和Φ5销孔加工精度可由钻，扩，铰一次加工就可以达到要求，所有加工表面都可在正常生产条件下，采用较经济的方法保质保量地加工出来。

由此可见，该零件的工艺性很好。

第二章生产纲领计算及生产类型的确定生产纲领：N=Qn（1+a%）(1+b%)=10000×(1+0.001)(1+0.001)=10020.01 件/年生产类型：查《机械制造基础课程设计指导教程》∵质量0.15kg<4kg∴由表1-4知该零件属于轻型零件（P5）∵10020大于5000∴由表1-5知该零件属于大批生产第三章毛坯种类及制造方法毛坯材料为球墨铸铁Q745-5，根据零件生产类型，制造精度，原材料，加工余量等综合选择砂型铸造，因为是大批生产，采用砂型机器铸造。

拨叉的加工工艺及夹具设计
拨叉是一种机械传动元件，具有多个齿槽，用于控制传动轴转动方向和速度。

拨叉的加工工艺和夹具设计对制造精度和效率都有很大影响。

以下是拨叉的加工工艺及夹具设计的相关介绍。

1.加工工艺。

（1）材料选择。

一般采用优质的合金钢、滑动轴承用低碳钢或不锈钢等，根据要求选择不同的材料。

（2）预处理。

在拨叉的加工之前，需要进行预处理，如热处理、表面处理等。

热处理可以使材料硬度提高、渗碳、调质等，表面处理可以进行抛光、电解处理等。

（3）精加工。

精加工包括车、铣、磨等工艺，其中车削是最基本的工艺。

铣削工艺可以制作拨叉的齿槽，磨削工艺可以提高加工精度和表面质量。

（4）检验和装配。

加工完成后需要进行检验，包括外观质量、尺寸精度、齿槽尺寸等方面，确认是否符合要求。

最后进行拨叉的装配和调试。

2.夹具设计。

（1）定位要求。

夹具设计的第一个要求是准确定位，保证加工精度。

可以采用中央定位孔、三点定位、夹具块定位等方法。

（2）夹紧方式。

夹具要采用可靠的夹紧方式，避免工件滑动或变形，常用的夹紧方式有机械夹紧、气动夹紧等。

（3）切削力。

在夹具设计中要考虑切削力大小和方向，以保证加工过程中的稳定性和安全性。

（4）材料选择和加工精度。

夹具的材料选择应符合要求，一般采用高强度钢材或铸铁等，夹具的加工精度也需要达到高精度。

总之，拨叉的加工工艺和夹具设计都需要进行精细的规划和调整，以达到高质量、高效率的加工要求。

机械制造工艺学课程设计说明书题目：设计CA6140拨叉（831005）零件的加工工艺规程及备工艺装（年产量为4000件）班级：姓名：指导教师：完成日期：目录一、零件工艺性分析 (1)1.1、零件的作用 (1)1.2、零件的工艺分析 (1)二、机械加工工艺规程设计 (2)2.1、确定毛坯的制造形成 (2)2.2、基准的选择 (2)2.2.1粗基准的选择 (2)2.2.2精基准的选择 (2)2.3、制定工艺路线 (2)2.3.1工艺路线方案一 (3)2.3.2工艺路线方案二 (3)三、机械加工余量、工序尺寸及毛皮尺寸的确定 (4)3.1、毛坯余量及尺寸的确定 (4)3.2、确定工序 (4)四、夹具的设计 (12)4.1、提出问题 (12)4.2、设计思想 (13)4.3、夹具设计 (13)4.3.1定位分析 (14)4.3.2切削力、夹紧力、切屑用量和切屑速度的计算 (14)4.3.3夹具操作说明 (15)五.体会 (15)六．参考文献 (16)一、零件工艺性分析1.1、零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。

宽度为18+0.012mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。

所以，宽度为18+0.012mm的槽和滑移齿轮的配合精度要求很高。

1.2、零件的工艺分析二、机械加工工艺规程设计2.1、确定毛坯的制造形成零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。

由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取模锻成型。

经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm。

2.2基准的选择2.2.1 粗基准的选择因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。

摘要本次设计是车床变速箱中拔叉零件的加工工艺规程及一些工序的专用夹具设计。

此拔叉零件的结构较为复杂，其加工的地方主要是孔和平面。

本设计先加工孔后加工面。

将孔与平面的加工明确划分成粗加工和精加工阶段以保证它们的加工精度。

基准选择以拔叉右面的最大的平面作为粗基准，来加工中间的通孔，然后以此加工过的孔作为精基准。

主要加工工序安排是先以中心孔定位加工出顶平面和右侧平面以及下面的大孔的两平面，再以中心孔定位加工出下端的大孔。

加工时是用镗床镗孔。

最后以这两个孔为基准，分别加工右侧的槽和顶面的螺纹底孔。

整个加工过程选用了钻床、铣床和镗床。

工件在机床上定位夹紧选用专用夹具，夹紧方式为手动夹紧，夹紧可靠，操作方便。

因此生产效率较高，适用于大批量、流水线上加工。

能够满足设计要求。

关键词加工工艺，定位，夹紧，专用夹具ABSTRACTThis design is a lather to become soon an appropriation for inside pulling out fork spare parts processing craft rules distance and some work prefaces tongs design.Thispull out the construction of the fork spare parts than for complicacy, its the place that process is a peaceful in bore primarily.This design processes after processing first the bore.Process with flat surface the clear and definite dividing the line the bore the coarseness processes to process with the nicety the stage to guarantee their process the precise degree.The basis choice to pull out rough basis of conduct and actions of the biggest flat surface of the right in fork, process the in the center in general use bore, then be used as the precise basis with the bore that processed.Processing primarily work preface arrangement is first to process a flat surface with the center bore fixed position with the right side flat surface and below big bore of two flat surface, again with center bore the fixed position processes the big bore that carry down.While processing is to use the boring machine boring bore.Regard these two bores as the basis finally, process the right-hand slot respectively with the thread bottom bore of the a.Whole processes the process chose to use to the drill machine, miller with the boring machine .The tongs chooses to use the appropriation tongs, clipping tight way as to move to clip tight, clip tight and dependable, operation convenience.Therefore produce the efficiency higher, be applicable to the large quantity measures, the flowing water is on-line to process.Can satisfy the design request.Keywords Process the craft，Fixed position，Clip tight，Appropriation tongs目录摘要 (Ⅰ)Abstract (Ⅱ)1 绪论 (3)1.1课题背景 (3)1.2夹具的发展史 (3)1.3小结 (2)2 拨叉80-08的加工工艺规程设计 (6)2.1零件的分析 (6)2.1.1零件的作用 (6)2.1.2零件的工艺分析 (6)2.2确定生产类型 (6)2.3确定毛坯 (6)2.3.1确定毛坯种类 (6)2.3.2确定铸件加工余量及形状 (6)2.3.3绘制铸件零件图 (7)2.4工艺规程设计 (7)2.4.1选择定位基准 (7)2.4.2制定工艺路线 (7)2.4.3选择加工设备和工艺设备 (9)2.4.4机械加工余量、工序尺寸及公差的确定 (9)2.5确定切削用量及基本工时 (11)2.5.1工序1：粗铣Φ25H7的两侧面 (11)2.5.2工序2：粗铣平下端面孔侧面的工艺凸台 (9)2.5.3工序3：钻Φ25H7的通孔 (9)2.5.4工序4：扩Φ25H7的通孔 (11)2.5.5工序5：铰Φ25H7的通孔 (12)2.5.6工序6：粗铣a、b面 (212)2.5.7工序7：粗铣Φ60H12孔的两面 (14)2.5.8工序8：精铣Φ60H12孔的两面 (14)2.5.9工序9：粗镗下端Φ60H12的孔 (15)2.5.10工序10：半精镗下端孔到Φ60H12 (16)2.5.11工序11：粗铣16H11的槽 (16)2.5.12工序12：半精铣16H11的槽 (17)2.5.13工序13：钻Φ20.50的孔 (18)2.5.14工序14：攻M22×1.5的螺纹 (19)2.5.15工序15：铣开Φ60H12的孔 (20)2.6本章小结 (21)3 专用夹具设计 (25)3.1镗孔夹具设计 (25)3.1.1问题的提出 (25)3.1.2夹具的设计 (25)3.2铣槽夹具设计 (28)3.2.1问题的提出 (28)3.2.2夹具的设计 (28)3.3钻孔夹具设计 (32)3.3.1问题的提出 (32)3.3.2夹具的设计 (30)3.4本章小结 (38)结论 (39)参考文献 (40)致谢 (38)1 前言随着科学技术的发展，各种新材料、新工艺和新技术不断涌现，机械制造工艺正向着高质量、高生产率和低成本方向发展。
