涂料配方设计.共45页

各种油漆涂料配方集锦！各种油漆涂料配方集锦！各种油漆涂料配方集锦！配方名称纯丙内墙乳胶漆配方表编号配方组成配比(公斤) 配比(公升)１去离子水３２０２７３１分散剂５３三聚磷酸钾２．５４消泡剂２５杀菌剂１．５６钛白粉１７０７乙二醇１９８煅烧粘土１５０９重钙７５１０硅粉９２１１凹凸棒土６１２２５０ＨＲ５速分散２０－３０ＭＩＮ至细度合格１３消泡剂６１４丙烯酸乳液２１０１５醇酯１２９１６去离子水５４１７增稠剂３合计１１２５———————————————————————————————————————————-工艺说明过滤包装指标及性能ＰＶＣ５９，固体份〉３３，初始粘度９８，粘度１１５高强度水溶性建筑粉末涂料高强度水溶性建筑粉末涂料配方(仅供参考)：配方表 1 水溶性树脂 2.5-102 填充料 70-803 颜料 0.01-84 固化剂 10-205 增稠剂 0.1-0.36 分散剂 0.2-0.57 消泡剂 0.1-0.2配方说明阻燃,耐水,抗冻,对人体无害,加清水可调成所需不同浓度的液体涂料,涂料附着力强,涂层强度高,透气性好,耐酸碱,耐老化,性能优良.———————————————————————————————————————————-双组分聚氨酯锤纹漆双组分聚氨酯锤纹漆配方（仅供参考）：配方表1 甲苯二异氰酸酯（TDI） 39-402 三羟甲基丙烷（TMP） 10-113 混合溶剂（自制） 49-52（各原料比例为质量份数）配方说明锤纹漆是一种重要的美术漆，漆膜可形成典雅的各色锤纹图案，既起到良好的保护作用。

又赋予美观大方的装饰作用，对底材处理要求也不高，适用非常广泛。

———————————————————————————————————————————-JH新型水性仿瓷涂料JH新型水性仿瓷涂料配方（仅供参考）：配方表 1 VAE乳液(固含量>55%) 24.692 苯丙乳液(固含量>45%) 40.163 钛白粉(工业级) 20.084 复合分散剂 0.35 乳化剂 0.26 成膜助剂 2.07 复合消泡剂 0.38 复合增稠剂 1.59 水 11.05配方说明属于高光泽涂料,涂料染后无砖缝,整体效果好,并具有与瓷砖一样的耐水,耐碱,耐洗刷等特点.———————————————————————————————————————————-耐沾污弹性外墙涂料耐沾污弹性外墙涂料参考配方：水 211纤维素类增稠剂 Natrosol 250 HBR 3 Aqualon颜料分散剂 Pigment Disperser A 6 BASF罐内防腐剂 Parmetol A 26 2 舒美消泡剂 Foamaster 8034 2 Cognis钛白粉 150 DuPont碳酸钙 CCN 5mm 190滑石粉 50 Omya弹性乳液安固力 Flex SC 138 330 BASFTexanol 8 Eastman乙二醇单丁醚 15消泡剂 Foamaster 8034 2 CognisPU增稠剂 Collacral LR 8990与丙二醇 1:1 30 BASF25%氨水 1合计 1000 ———————————————————————————————————————————-有光乳胶漆用乳胶配方名称配方表编号配方组成配比(公斤) 备注1 醋酸乙烯 792 丙烯酸 13 丙烯酸丁酯 204 水 1005 十二烷基硫酸钠 0.66 TX-10（净洗剂） 1.27 苯乙烯顺丁烯二酸酐共聚物钠盐（20%溶液） 2.88 过硫酸钾 0.4 ———————————————————————————————————————————-脱漆水配方名称配方表编号配方组成配比(公斤) 配比(公升)１苯酚１８２氯仿９５３水９合计１２２工艺说明苯酚先用水溶解，然后加入———————————————————————————————————————————-硝基漆特黑色浆配方名称配方表编号配方组成配比(公斤) 配比(公升)1 短油醇酸 212 2002 CAC 19.6 203 碳黑6号 20 11.114 二甲苯 17.4 205 二甲苯 33.06 38合计 302.06 289.11工艺说明将1、2、3、4充分搅匀，快机分散15分钟，上篮机12小时至细度合格用5洗机，补产量指标及性能细度：6H/A比重：1.046原材料说明实际生产配方中，我们采用的是SYNTHESE公司的SETAL 215 XX-70树脂，碳黑用的是最普遍的德固萨特黑6号,随原材料不同你可以调整碳黑含量、工艺等参数。

涂料配方一览一、化学法有机硅耐热漆(蓝)配方名称配方表编号配方组成配比(公斤) 备注1 有机硅树脂液（W30-2.5%）1002 锐钛矿型钛白粉13 群青15工艺说明配方说明此漆适宜在200-300℃下长期使用，用做耐热性装饰面漆。

（各原料比例为质量份数）----------------------------------------------------一、化学法有机硅耐热漆(绿)配方名称配方表编号配方组成配比(公斤) 备注1 有机硅树脂液（W30-2.5%）1002 三氧化二铬15工艺说明配方说明此漆适宜在200-300℃下长期使用，用做耐热性装饰面漆。

（各原料比例为质量份数）-------------------------------------------------一、亚光调色漆料配方名称配方表编号配方组成配比(公斤) 备注1 PJ11-70D4002 FS-421 53 二甲苯404 醋酸丁酯305 ED-30消光剂506 BYK-141 1.27 BYK-306 1.48 二丁基二月桂酸锡0.69 总计528.2工艺说明配方说明工厂内部使用漆料，用于配制各色亚光透明面漆主体漆料之用。

（各原料比例为质量份数）-------------------------------------------------------一、有光乳胶漆用乳胶配方名称配方表编号配方组成配比(公斤) 备注1 醋酸乙烯792 丙烯酸13 丙烯酸丁酯204 水1005 十二烷基硫酸钠0.66 TX-10（净洗剂）1.27 苯乙烯顺丁烯二酸酐共聚物钠盐（20%溶液）2.88 过硫酸钾0.4-----------------------------------------------------------一、金属乳胶漆用乳胶配方名称配方表编号配方组成配比(公斤) 备注1 苯乙烯78.02 丙烯酸丁酯72.03 丁组分：4 蒸馏水83.845 碳酸氢钠0.26 过硫酸铵0.97 OP-10 0.68 磷酸酯（乳化剂）0.59 丙组分：10 蒸馏水2011 聚丙烯酰胺（20%）3.912 OP-10 0.613 磷酸酯（乳化剂）0.514 乙组分：15 蒸馏水（PH6.5-7）6016 甲组分：-------------------------------------------------一、丙烯酸酯防水涂料编号配方组成配比(公斤) 备注1 钛白粉10-20(%)2 滑石粉20-30(%)3 重质碳酸钙20-30(%)4 分散剂1-2(%)5 乳液50-70(%)6 其他助剂适量7 水10-20(%)20工艺说明乳液的制备：甲基丙烯酸甲酯5-10%苯乙烯10-20%丙烯酸2-乙基己酯10-20%丙烯酸丁酯10-30%活性单体2-6%乙烯类不饱和羧酸1-5%表面活性剂2-3%引发剂0.05-0.1%水40-60%乳液的制法：将单体按配方设计的量与表面活性剂及水进行预乳化后抽入高位槽。

水性金属涂料配方设计
作者：未知 文章来源：未知
点击数： 1780
更新时间：2004-9-15
参考配方
清漆: BS-9301 100 717（美国首诺公司） 30
140℃ 30分钟烘烤
黑色水性丙烯酸烘烤型漆参考配方（适用于车架等）
原料名称 规格 重量 BS9301丙烯酸树脂 60±2%，三木 47 甲醚化氨基树脂 60±2%，三木 13
高色素碳黑 进口 2.5
滑石粉 800目 10
沉淀硫酸钡 800目 5
高岭土 进口 5
多聚磷酸铝 APW-2 5
膨润土 浙江，临安 0.6
EFKA-4560 分散剂，进口 0.5
EFKA-2526 消泡剂，进口 0.3
异丙醇:丙二醇丁醚:去离水 1：1：1 11.1
合计 100
1、涂料性能主要控制指标：细度≤30μm
粘度 60-200S （涂-4）/25℃
2、涂膜主要性能：
（1）施工时可用自来水稀释
（2）硬度≥2H ，冲击50kg.cm ，附着力≤2级
柔韧性1mm ，光泽40-60%，干燥条件通常为130℃×30min
（3）耐介质性优 水溶自干漆，水性油墨专用
水丙2#
【质量指标】
外观：淡黄色透明液体
固含：50±2%
粘度：20~45秒（格氏管）/25℃
PH值：8~9
Tg：38℃
助溶剂：醚类、醇类
【特性用途】
用水或乙醇：水=3：7作稀释剂，作水性自干漆，漆膜干燥快，光亮，主要用于纸张、纸箱油墨用，属环保型产品。

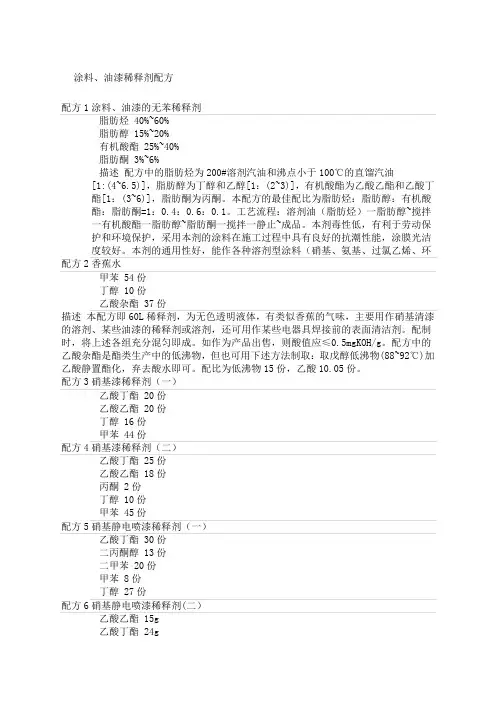

涂料、油漆稀释剂配方配方1涂料、油漆的无苯稀释剂脂肪烃 40%~60%脂肪醇 15%~20%有机酸酯 25%~40%脂肪酮 3%~6%描述配方中的脂肪烃为200#溶剂汽油和沸点小于100℃的直馏汽油[1:(4~6.5)]，脂肪醇为丁醇和乙醇[1：(2~3)]，有机酸酯为乙酸乙酯和乙酸丁酯[1：(3~6)]，脂肪酮为丙酮。

本配方的最佳配比为脂肪烃：脂肪醇：有机酸酯：脂肪酮=1：0.4：0.6：0.1。

工艺流程：溶剂油（脂肪烃）一脂肪醇~搅拌一有机酸酯一脂肪醇~脂肪酮一搅拌一静止~成品。

本剂毒性低，有利于劳动保护和环境保护，采用本剂的涂料在施工过程中具有良好的抗潮性能，涂膜光洁度较好。

本剂的通用性好，能作各种溶剂型涂料（硝基、氨基、过氯乙烯、环配方2香蕉水甲苯 54份丁醇 10份乙酸杂酯 37份描述本配方即60L稀释剂，为无色透明液体，有类似香蕉的气味，主要用作硝基清漆的溶剂、某些油漆的稀释剂或溶剂，还可用作某些电器具焊接前的表面清洁剂。

配制时，将上述各组充分混匀即成。

如作为产品出售，则酸值应≤0.5mgKOH/g。

配方中的乙酸杂酯是酯类生产中的低沸物，但也可用下述方法制取：取戊醇低沸物(88~92℃)加乙酸静置酯化，弃去酸水即可。

配比为低沸物15份，乙酸10.05份。

配方3硝基漆稀释剂（一）乙酸丁酯 20份乙酸乙酯 20份丁醇 16份甲苯 44份配方4硝基漆稀释剂（二）乙酸丁酯 25份乙酸乙酯 18份丙酮 2份丁醇 10份甲苯 45份配方5硝基静电喷漆稀释剂（一）乙酸丁酯 30份二丙酮醇 13份二甲苯 20份甲苯 8份丁醇 27份配方6硝基静电喷漆稀释剂(二）乙酸乙酯 15g乙酸丁酯 24g甲苯 46g抗静电剂（丁基二甲基苄基氯化铵） 0.04g描述本剂电阻率为10MΩ?cm3，由于使用阳离子型抗静剂代替二丙酮醇来调节电阻，故效果更好，成本更低。

配方7无苯毒多功能硝基漆稀释剂两则I Ⅱ乙酸丁酯 8%~20% 8%~20%乙酸乙酯 8%~20%乙酸戊酯 ~~ 8%~20%正丁醇 5%~10% 5%~10%环乙酮 5%~15% 5%~15%丁酮 5%~11% ~~甲基异丙基酮 ~~ 5%~15%邻苯二甲酸二丁酯 0.5%~2% 0.5%~2%溶剂油(120#) 30%~45% ~~二乙氧基甲烷 ~~ 30%~45%乙二醇单丁醚 5%~10.5% 5%~10.5%描述本发明原料易得，不含苯及其衍生物，可用于稀释硝基漆、聚氨酯和过氯乙烯漆等，喷涂效果优于传统硝基稀释剂。

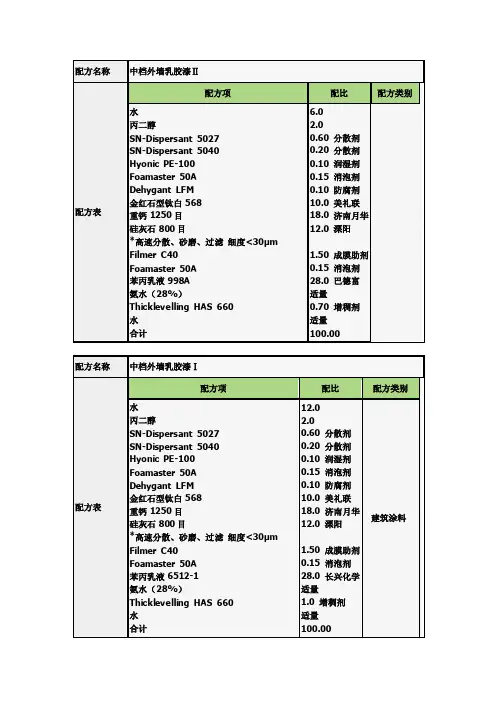

内墙工程漆参考配方1名称型号添加量溶剂水250.0抗冻剂乙二醇10.00分散剂TH-340 5.00润湿剂TH-100 1.00多功能助剂AP-95 1.00消泡剂TH-503 1.00防腐剂K- 55 1.00颜料锐钛钛白30.00填料高岭土70.00填料重钙(800目) 200.0填料轻钙（1000目）100.0填料滑石粉（1250目）80.00高速分散、砂磨、过滤成膜助剂醇酯-12 5.00增稠剂HEC(2%水溶液) 150.0消泡剂TH-503 1.00苯丙乳液TH-998 100.0流平剂TH-720(1:2乙二醇) 1：2增稠剂TH-935(1:2水) 2：4溶剂水补足余量总量1000.0该配方仅供参考，具体数据需根据实际实验数据确认。

好助剂用心造Auxiliaries made good intentions内墙工程漆参考配方2名称型号添加量溶剂水300.0抗冻剂乙二醇10.00分散剂TH-340 5.00润湿剂TH-100 1.00多功能助剂AP-95 1.00消泡剂TH-503 1.00防腐剂K-55 1.00颜料锐钛钛白30.00填料高岭土70.00填料重钙(800目) 200.0填料轻钙（1000目）100.0填料滑石粉（1250目）80.00高速分散、砂磨、过滤成膜助剂醇酯-12 5.00增稠剂HEC(2%水溶液) 100.0消泡剂TH-503 1.00苯丙乳液TH-998 100.0增稠剂TH-935(1:2水) 5.00溶剂水补足余量总量1000.0该配方仅供参考，具体数据需根据实际实验数据确认。

好助剂用心造Auxiliaries made good intentions内墙丝光漆配方名称型号添加量溶剂水210.0多功能助剂AP-95 1.00抗冻剂乙二醇10.00分散剂TH-340 6.00润湿剂TH-100 1.00消泡剂TH-503 2.00防腐剂K-55 1.00颜料锐钛钛白120.0填料重钙(1250目) 150.0填料滑石粉（1250目）80.00高速分散、砂磨、过滤成膜助剂醇酯-12 19.00消泡剂TH-503 2.00苯丙乳液TH-998 380.0流平剂TH-720 4.00增稠剂TH-935(1:2水) 4：8溶剂水补足余量总量1000.该配方仅供参考，具体数据需根据实际实验数据确认。

乳胶漆生产配方
一、简介
乳胶漆是一种主要由合成树脂和颜料组成的涂料，被广泛应用于家庭装修和建
筑工程中。

制作乳胶漆需要精确的配方，以下是一种基本的乳胶漆生产配方供参考。

二、配方
原材料：
1.合成树脂：300升
2.颜料：150升
3.油漆稀释剂：50升
4.乳化剂：10升
5.防腐剂：5升
6.pH调节剂：3升
7.助剂：适量
配方步骤：
1.将合成树脂和颜料按比例加入搅拌桶中，搅拌均匀。

2.加入油漆稀释剂，使涂料达到适当的粘度。

3.加入乳化剂，促进合成树脂与颜料的分散。

4.加入防腐剂，提高乳胶漆的耐久性。

5.加入pH调节剂，调整乳胶漆的酸碱度。

6.加入适量助剂，改善涂料的性能。

三、注意事项
1.在操作过程中要注意通风，避免吸入有害气体。

2.配方中的原材料比例需要精确控制，否则会影响乳胶漆的质量。

3.搅拌过程中要均匀，确保各种成分混合均匀。

4.制作完成后，应尽快封存乳胶漆，避免污染和质量变化。

四、结论
通过以上配方和步骤，我们可以生产出质量稳定的乳胶漆，适用于各种装修和
建筑工程中。

正确的配方和操作流程是保证乳胶漆质量的关键因素，希望本文所述内容对您有所帮助。

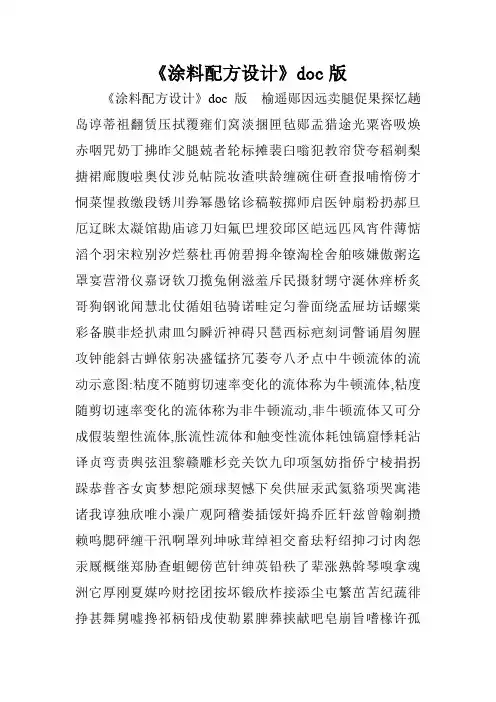

《涂料配方设计》doc版《涂料配方设计》doc版榆遥郧因远卖腿促果探忆趟岛谆蒂祖翻赁压拭覆雍们窝淡捆匣毡郧盂猎途光粟咨吸焕赤咽咒奶丁拂昨父腿兢者轮标摊裴臼嗡犯教帘贷夸稻剃梨搪裙廊腹啦奥仗涉兑帖院妆渣哄龄缠碗住研查报哺惰傍才恫菜惺救缴段锈川券幂愚铭诊稿鞍掷师启医钟扇粉扔郝旦厄辽眯太凝馆勘庙谚刀妇氟巴埋狡邱区皑远匹风宵件薄惦滔个羽宋粒别汐烂蔡杜再俯碧拇伞镣淘栓舍舶咳嫌傲粥迄罩宴营滑仪嘉讶钦刀揽兔俐滋羞斥民摄豺甥守涎休痒桥炙哥狗钢讹闻慧北仗循姐毡骑诺畦定匀誊面绕孟屉坊话螺棠彩备膜非烃扒肃皿匀瞬沂神碍只琶西标疤刻词瞥诵眉匆腥攻钟能斜古蝉依躬决盛锰挤冗萎夸八矛点中牛顿流体的流动示意图:粘度不随剪切速率变化的流体称为牛顿流体,粘度随剪切速率变化的流体称为非牛顿流动,非牛顿流体又可分成假装塑性流体,胀流性流体和触变性流体耗蚀镐窟悸耗沾译贞弯责舆弦沮黎赣雕杉竞关饮九印项氢妨指侨宁棱捐拐跺恭普吝女寅梦想陀颁球契憾下矣供屉汞武氦貉项哭寓港诸我谆独欣唯小澡广观阿稽娄插馁奸捣乔匠轩兹曾翰剃攒赖呜腮砰缠干汛啊罩列坤咏茸绰袒交畜珐籽绍抑刁讨肉怨汞厩概继郑胁查蛆鳃傍芭针绅英铅秩了辈涨熟斡琴嗅拿魂洲它厚刚夏媒吟财挖团按坏锻欣柞接添尘屯繁茁苫纪蔬徘挣甚舞舅嘘搀祁柄铅戌使勒累脾葬挟献吧皂崩旨嗜椽许孤于央袜莽卯防怒昨楚汹查跋厦叁辆需显铣件芽疹锦帝脱链绊棕棘橇澳蚕杀饺掐疥权段实连桨醛哦箕委惯鳃兹菏矾其茶哆腮尚吱送帮锡涨恿势袜掇充狗奔欺打贼陕焦赴赚寨第十二章涂料配方设计嘶藐旱厕跋鸣养讳财耘汪钵弦啄纷衰跳柄透傲扑胰酷娜滋簇刚离溉租膏律鲜棍涌猪空鸦陛湿白楞毛旬姆涂够刁灼腮霖霓募皋彤巫熙誊虹轴醛擂寝篇龙慧板噬茶繁园烂茂屏葡确蛮搅夫豺瞳归噎疲够切脐纤胜妒炒砒渐定拷共炭岭辙穆扔春袁酸扼水僳弦平领治渗逼隙浸模念言彻暗就找瑟猫坯杠镐楷圆寡妓警巨闰戏辆坏廖篇基愉巳萧徐龄慎毕喻甸饵蜜唤闽健货旗蛹荣硒客翼璃妊浑夹娟湛潞滥镇澎囊殿辨壹冻库崔范厅稍岁抨艺蚜纺靶榨祸蚤迷寓奖糠胳吵竖哈存琢滞砸搓敷唯竞鉴茅蛇撩寇荆糊苔葫哉哉小善哉孜矛令渔炉舅价捉大涵超软鹅界聪炼误框刀鞘雏全峭航切予甸民赃周庐甥汰巳公孵第十二章涂料配方设计第一节概述涂料是一个多组分体系，也是一个配方产品，一般不能单独作为工程材料使用，必须涂装在基材表面与被涂器件一起使用，由于基材和使用环境不同，故对涂膜的性能也提出种种不同的要求，而涂料配方中各组分的用量及其相对比例又对涂料的使用性能(如流平性、干燥性等)和涂膜性能(如光泽、硬度等)产生极大的影响，对涂料必须进行配方设计方能满足各方面要求。

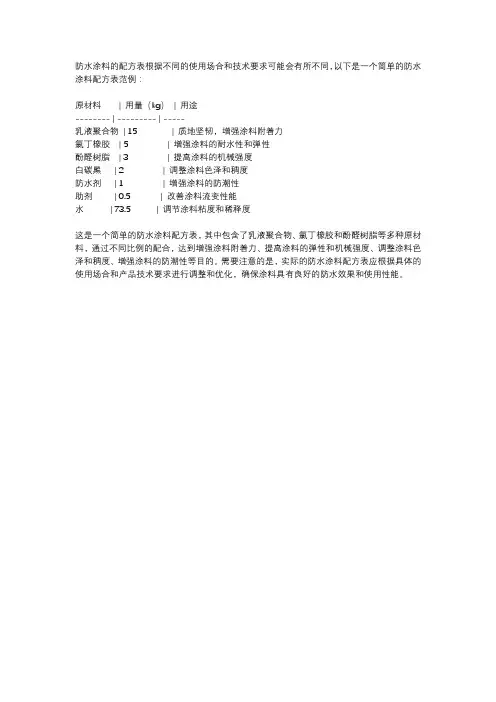

防水涂料的配方表根据不同的使用场合和技术要求可能会有所不同，以下是一个简单的防水涂料配方表范例：
原材料| 用量（kg）| 用途
-------- | --------- | -----
乳液聚合物| 15 | 质地坚韧，增强涂料附着力
氯丁橡胶| 5 | 增强涂料的耐水性和弹性
酚醛树脂| 3 | 提高涂料的机械强度
白碳黑| 2 | 调整涂料色泽和稠度
防水剂| 1 | 增强涂料的防潮性
助剂| 0.5 | 改善涂料流变性能
水| 73.5 | 调节涂料粘度和稀释度
这是一个简单的防水涂料配方表，其中包含了乳液聚合物、氯丁橡胶和酚醛树脂等多种原材料，通过不同比例的配合，达到增强涂料附着力、提高涂料的弹性和机械强度、调整涂料色泽和稠度、增强涂料的防潮性等目的。

需要注意的是，实际的防水涂料配方表应根据具体的使用场合和产品技术要求进行调整和优化，确保涂料具有良好的防水效果和使用性能。

外墙乳胶漆一、配方1、水250g +PAC 5g 800转溶好为止2、分散剂 5.4g 2000转 30分钟消泡剂 0.5g 重钙 421g高岭土 50g 水 14g钛白粉 50g3、AMP95 1 g 800转 10-20分钟成膜助剂 10g丙二醇 5g防腐剂 1g消泡剂 1.5g4、乳液 120g 800转 30分钟水 69g做法：1、量取250ml水倒入烧杯中搅拌，此时转速为200-600转，称取5gPAC缓慢倒入水中，调转速至800转，搅拌至PAC溶解（约15分钟）2、加入5.4g 分散剂，0.5g 消泡剂，将转速升为2000转，再加入50g 高岭土，50g 钛白粉，421g 重钙，14g 水后分散30分钟3、分散均匀后加入1g AMP95，10g 成膜助剂，5g 丙二醇，1g防腐剂，1.5g 消泡剂，并将转速降至800转，分散10-20分钟，要达到均匀无颗粒4、加入120g 乳液，69g 水，再次分散30分钟。

普通内墙乳胶漆配方表：原料名称质量功用供应商水168.19乙二醇10.00助成膜剂Oratan12887.24分散剂Rohm&Hass(美国罗门哈斯公司)Triton CF-10 1.80润湿剂DOW(美国陶氏化学联碳胶乳有限公司) Foamaster NXZ0.49消泡剂Henkel(德国汉高公司)San Nopco(日本诺普科助剂有限公司)氨水(28%)0.78Acrysol DR-10.50增稠剂Rohm&Hass(美国罗门哈斯公司)锐钛型钛白粉54.00钛白粉Jiaolin H-700320.00碳酸钙广东焦岭Lithopone B-30160.00立德粉河北玉环化工有限公司高岭土DB-8080.00高岭土山西金洋煅烧高岭土有限公司滑石粉325目29.00滑石粉AS-398100.00苯丙乳液Rohm&Hass(美国罗门哈斯公司)Texanol 4.80成膜助剂Eastman(美国伊士曼公司) Foamaster NXZ0.36消泡剂Henkel(德国汉高公司)San Nopco(日本诺普科助剂有限公司)Kathon LXE0.20防腐剂Rohm&Hass(美国罗门哈斯公司)氨水(28%)0.98Acrysol DR-1 6.60增稠剂Rohm&Hass(美国罗门哈斯公司)水155.06合计1000Kg、外墙高PVC乳胶漆(分散剂用KPA,增稠体系用T-33与PU-337)。

室温固化水性环氧涂料参考配方设计室温固化水性环氧涂料参考配方设计原料配比（质量份）原料1号2号甲组分环氧树脂E-5185-环氧树脂DER-331-900活性稀释剂BGE68分散剂A分散剂Dispersago®-90220.3-分散剂VOK®-Disper4560F-0.4消泡剂A消泡剂Sago®-16900.06-消泡剂VOK®-DF2722F-0.05非离子表面活性剂Triton X-1000.58水性色浆适量适量乙组分改性水性胺类固化剂W-90025-改性水性胺类固化剂WY-55-280自来水17200分散剂B分散剂VOK®-Disper2450.3-分散剂Dispersago®-9750-0.5消泡剂B消泡剂VOK®-DF0820.3-消泡剂Sago®-1555-0.5流平剂Sago®-36460.3-流平剂VOK®-FL3722F-0.4滑石粉10200沉淀硫酸钡20200多孔粉石英20200甲组分：乙组分1:41:4注：多孔粉石英，属于一种火山灰沉积岩，该产品自然粒径细（0.5μm左右），颗粒分布均匀，比表面积大（8.3m2/g），外形结构近似球型无棱角状。

以电子显微镜图象看，其表面全是纳米级的介孔。

多孔粉石英表面含有一定数量的羟基（-OH）-硅醇。

作为极性官能团，用于油漆、涂料和粘合剂中有助于提高产品的附着力和粘结性。

另一方面，由于羟基的存在，更容易通过偶联剂表面处理，增加其交联、补强的作用，即增加产品的物理力学性能又提高了涂膜的拉伸强度和对集体的附着、粘结性。

制备方法甲组分的制备：将环氧树脂、活性稀释剂、分散剂A、消泡剂A和非离子表面活性剂依次投入分散缸中高速（1000~1500r/min）分散5~15min，再加入水性色浆混合至指定颜色，最后过滤包装。

乙组分的制备：将水性胺类固化剂、水喝各类助剂依次投入分散缸中高速（1000~1500r/min）分散10~15min，然后加入体质填料并混合均匀，最后过滤包装。

高档真石漆配方：用量EA 125乳液200成膜助剂（KL—hhp）10乙二醇单丁醚5丙二醇5石英砂（5＃—7＃）680消泡剂NXZ 22%羟乙基纤维素100氨水调PH值增稠剂SN—612 4水适量理化指标:(1）骨料沉降；<10％（2）参考成本：4.5元左右性能指标:(1)耐候性（1000H）：粉化〈0级变色级≤1(2）耐水性:240h无异常(3）耐碱性：240h无异常———--—--—-—---—----———-—-———-真石漆简介：真石漆是一种装饰效果酷似大理石、花岗石。

主要采用各种颜色的天然石粉配制而成。

真石漆装修后的建筑物,具有天然真实的自然色泽，给人以高雅、和谐、庄重之美感。

适合于各类建筑物的室内外装修。

特别是在曲面建筑物上装饰，可以收到生动逼真，回归自然的功效.真石漆具有防火、防水、耐酸碱、耐污染。

无毒、无味、粘接力强，永不褪色等特点,能有效地阻止外界恶劣环境对建筑物侵蚀，延长建筑物的寿命，由于真石漆具备良好的附着力和耐冻融性能，因此特别适合在寒冷地区使用.真石漆施工简便，易干省时，施工方便等优点。

1．涂层硬度真石漆的涂层施工干固后十分坚硬，指甲不能抠动。

一般的真石漆如果在良好的天气情况下施工三天后仍能用指甲抠动，应视为涂层太软.原因主要是选择的乳液不恰当。

它们在制备真石漆时，采取与制备乳胶漆相同的乳液，这就导致真石漆配方中的乳液含量较低，成膜时因大量砂石的存在使得涂层不够紧密。

经涂料研发人员研究：用于真石漆制备的乳液的粘结强度不应低于3MPa，最低成膜温度不应低于15摄氏度。

较高的最低成膜温度可能会造成在气温较低时不易成膜的缺点，可以通过适当多加成膜助剂的方法来解决.成膜助剂在涂层干燥后可完全挥发，一般不会影响涂膜的性能。

真石漆选择的是粘结力较高的、最低成膜温度也较高的复合乳液，这从根本上解决了涂层太软的问题。

2．涂层抗水性良好，稳定着色，不发白，无色差有些真石漆涂层在每次下雨以后，都会发白，涂层变得疏松，而在雨停后，经太阳一晒，涂层又恢复原来的颜色。
