气体灭火系统技术要求(新版)

气体灭火系统安装技术要求Hessen was revised in January 2021气体灭火系统安装技术要求一、管道支、吊架安装1、支、吊架使用材料的规格2、管道应固定牢靠，管道支、吊架的最大间距应符合表1的规定。

表1 支、吊架之间最大间距3、管道末端应采用防晃支架固定，支架与末端喷嘴间的距离不应大于500mm。

4、公称直径大于或等于50 mm的主干管道，垂直方向和水平方向至少应各安装1个防晃支架，当穿过建筑物楼层时，每层应设1个防晃支架。

当水平管道改变方向时，应增设防晃支架。

5、管道支、吊架应做防腐处理，两遍防锈漆，钻孔应采用台钻。

二、管道的安装1、套麻/生胶带/或加树脂胶时应注意内口2~3扣位置应空丝，不能加胶带，不能露树脂胶。

2、紧固时应满扣，最低不少于6扣，填充料不能挤入管道内。

3、将预制加工好的管道按草图顺序在地面组装一部分，长度以便于吊装为宜。

起吊后轻落在支吊架上，再依次进行连接，最后采用U型卡将管道固定。

安装完毕后还应拨正调直，从管端上看过去，整根管道应在一条水平线上，局部管段不应有“下垂”或“拱起”现象。

4、安装顺序：在综合吊架下，尤其是通道位置安装时，应先装靠墙一侧的管道，一组管道安装完应打压，合格后，再依次进行内侧管道安装，打压合格后，再次进行内侧管道安装。

5、集流管安装1)把集流管设置在支架上面，将固定螺栓临时拧紧，连接口垂直向下，将高压软管安装后使其扭曲度不产生附加应力，把所定的方向调整到符合要求后，固定拧紧即可。

2)集流管安装前应清洗内腔并封闭进出口。

3)集流管应固定在支、框架上。

支、框架应固定牢靠，且应做防腐处理。

集流管上的泄压装置的泄压方向不应朝向操作面。

4)集流管外表面应涂红色油漆。

5)集流管工作压力不小于12 MPa。

6、灭火剂输送管道的安装1)公称直径等于或小于80mm时采用螺纹连接。

管材宜采用机械切割；螺纹不得有缺纹、断纹等现象；螺纹连接的密封材料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将填料挤入管道内；安装后的螺纹根部应有2~3条外露螺纹；连接后，应将连接处外部清理干净并做防腐处理。

气体灭火系统技术要求在工业生产、商业贸易、市政公共设施等场所，由于设备运行、人员活动、电器维护等多种原因，火灾的发生难以完全避免。

气体灭火系统是一种重要的灭火手段，具有快速、有效、环保、维护方便等特点。

针对使用气体灭火系统的场所，制定必要的技术要求，是保障火灾安全的重要措施。

本文将介绍气体灭火系统技术要求的基本概念和具体规定。

技术要求的基本概念气体灭火系统气体灭火系统（Gas extinguishing system）是指通过使用特定的气体进行灭火的一种系统工程，通常包括气体灭火装置、气瓶组、气源管道、控制系统、报警系统、喷头、监控系统、消防联动等部分，按照需求，可能还需要加装气体外泄报警系统、漏气报警系统、交火控制应急装置等。

设计规范设计规范（Design standard）是指设计、安装、使用和管理气体灭火系统应遵守的相关标准、规范和规定，其目的是为了保证气体灭火系统的正常工作，保障设备的运行安全和人员的生命财产安全。

管理制度管理制度（Management system）是指气体灭火系统应遵照的相关管理办法、要求和规范，包括管理体系的建立、管理流程和制度、行为规范等要素，目的在于规范使用、维护和管理气体灭火系统，使其发挥最大的灭火效益。

技术要求的具体规定设计要求1.设计应符合国家有关气体灭火系统技术及执行标准的规定；2.设计应充分考虑使用场所的特性和实际需要；3.设计应满足气体灭火系统的灭火目标；4.设计应充分考虑气体灭火系统的容量、布局及安装位置，保证覆盖全区域；5.根据具体情况，应选用合适的气体灭火系统类型和相应的控制与监测系统；6.设计应选用适当的规格和型号的喷头，喷头的布局要合理；7.应根据用户需求选用低压、高压气瓶组；8.设计中应该充分考虑漏气保护和排气装置的设置。

设备要求1.压力容器（气瓶）应符合GB5100《液化石油气钢质无缝气瓶》或GB11640《高压气瓶》的要求；2.气体灭火系统应选用符合GB50222《建筑设计防火规范》规定的喷头；3.漏气探测器应符合JJG576《气体（千分之一）探测器检定规程》的技术要求；4.控制器应符合JJG594-2014《气体灭火系统控制器检定规程》和GB/T 22239《气体灭火系统控制器》的技术要求；5.储气瓶应使用高压气瓶限定使用年限内；6.空调、通风、组件等设备应放置在安全区域。

气体灭火系统技术规格书一、管道要求1、输送气体灭火剂的管道采用内外热镀锌无缝钢管，其质量符合现行国家标准《输送流体用无缝钢管》GB/T8163《高压锅炉用无缝钢管》GB5310等的规定。

2、输送气体灭火剂管道的连接，当公称直径小于或等于80mm时，采用螺纹连接，大于80mm时，采用法兰连接。

无缝钢管及钢制管道附件的内外壁应采用热镀锌法镀锌，应做镀锌层的重量测定。

其平均值应不小于500g/m²。

其中任何一个试样不得小于480g/m².无缝钢管应做镀锌层均匀性试验。

钢管试样在硫酸铜液体中连续浸渍5次不得变红（镀铜色）。

无缝钢管的内外表面应有完整的镀锌层。

不得有未镀锌上锌的黑斑和气泡存在。

允许有不大的粗糙面和局部锌瘤存在。

无缝钢管表面应进行钝化处理或其他保护层。

二、施工要求1、气体灭火系统安装分为气体灭火系统主设备和喷嘴管路系统，增加弯头和延长管路等须经设计同意。

2、公称直径大于或等于50mm的主干管道，垂直方向和水平方向至少应各安装一个防晃支架。

当穿过建筑物楼层时，每层应设一个防晃支架。

当水平管道改变方向时，应增设防晃支架，防晃支架见03S402室内管道支架及吊架支、吊架之间的最大间距3、管道穿过墙壁、楼板处设置套管。

穿墙套管的长度与墙体厚度一致，，穿过楼板的套管长度高出版面50mm。

管道与套管之间的缝隙采用柔性防火封堵材料填塞紧密。

穿墙、穿楼板钢套管尺寸4、管道安装完成后应进行水压（气压）强度试验，水压试验压力为系统减压后管网最大工作压力的1.5倍，（气压试验压力为系统减压后管网最大工作压力的1倍），持续5分钟无明显泄露，且不变形。

5、分布管系的水平定向敷设坡度取顺向0.001-0.003。

6、管道系统安装完成后，应进行气密性试验，试验介质为氮气或压缩空气，试验压力为减压后管网最大工作压力，在无气源补充的条件下，持续3分钟，压力下降不得超过试验压力的10%。

7、管网部分的管件采用锻件，工作压力为18MPa。

七氟丙烷气体灭火技术要求七氟丙烷（HFC-227ea）是一种无色、无臭的气体灭火剂，具有高效、环保、安全等优点，因此被广泛应用于各类灭火系统中。

在设计和使用七氟丙烷灭火系统时，需要满足一定的技术要求，以确保其灭火效果和安全性。

以下是关于七氟丙烷气体灭火技术要求的一些重要内容：1.设计要求（1）灭火剂浓度计算：根据火灾现场、物体种类、密闭性、燃烧过程等因素，计算出七氟丙烷灭火剂的最佳浓度，以确保消防效果。

（2）气体灭火装置的选择：根据灭火场所的特点和需求，选择合适的灭火装置，如喷洒系统、淹没系统等。

（3）喷洒装置的设计：喷洒头的布置、喷嘴的选型、管道的布局等要能满足灭火要求，保证七氟丙烷能够均匀喷洒到火灾现场。

2.安装要求（1）施工要求：严格按照产品使用说明书进行安装施工，确保灭火系统的正常运行和使用。

（2）系统配管：按照要求使用高品质七氟丙烷专用钢瓶和配管材料，确保系统的密封性和耐腐蚀性。

（3）阀门和连接件：选择高质量的阀门和连接件，并按照要求进行安装和固定，确保系统的稳定性和可靠性。

（4）电气连接：灭火系统的电气线路连接要符合国家电气安全标准，电气元件要进行可靠接地。

3.运行和维护要求（1）监测装置：安装恰当数量和位置的火灾探测器和监测装置，能够实时监测火灾情况和灭火剂浓度，确保系统能够及时响应。

（3）维护保养：定期对灭火系统进行检查和维护，保持设备的完好性和可用性。

特别是要定期对灭火装置的压力、喷嘴、连接管道等进行检查，确保其正常运行。

总之，七氟丙烷气体灭火技术要求包括设计、安装、运行和维护等多个方面，旨在确保七氟丙烷灭火系统的灭火效果和安全可靠性。

在设计和使用过程中，需要遵循相关标准和规范，确保系统能够及时有效地灭火，保护人员和财产的安全。

前言火探管式气体灭火系统是一种新型的非电自启动灭火系统，它具有施工方便、灭火快速有效、能传递火灾信号、无须电源控制、可采用多种灭火介质的特点。

特别适宜于扑救相对密闭、容积较小的空间或电器设备火灾，目前已大量应用于工程实践。

本规范由河南省公安厅消防局、陕西西能电力技术有限公司等单位共同编制。

编制组遵照国家工程建设标准地方标准制定的规定和“预防为主、防消结合”的消防工作方针，对火探管式气体灭火系统在我省以及其他省的工程应用进行实地调查研究，在总结已有工程实践经验的基础上，广泛征求有关单位和专家的意见，经反复讨论和修改，最后经河南省住房和城乡建设厅组织有关专家审查定稿。

本规范共分六章和2个附录，包括总则、术语和符号、设计、施工、验收、维护管理。

本规范主编单位、参编单位、主要起草人及审查人员：主编单位：河南省公安厅消防局陕西西能电力技术有限公司参编单位：罗达莱克斯阀门（上海）有限公司河南省电力公司河南净瓶实业有限公司主要起草人：审查人员：目次1 总则 (1)2 术语和符号 (2)2.1 术语 (2)2.2 符号 (3)3 设计 (4)3.1 一般规定 (4)3.2 设计参数 (6)3.3 系统组件 (8)4 施工 (10)5 验收 (13)6 维护管理 (15)附录A 火探管式气体灭火系统的设计参数 (16)附录B 火探管式气体灭火系统竣工验收报告 (17)本规范用词说明 (18)附：条文说明 (19)Contents1 General provi sions (1)2 Terms & (2)2.1 Terms (2)2.2 S ymbols (3)3 Design (4)3.1 General specifications (4)3.2 Design parameters………………………………….. .（6）3.3 System components (8)4 Constructionn (10)5 Acceptance (13)6 Maintenance management (15)Appendix A : Design parameters of gas fire-extinguishingsystem uesd fire trace tube (16)Appendix B: Completion acceptance report of gas fire-extinguishing system used fire trace tube… (17)Explanations of terms (18)Explanations of regulation (19)1总则1.0.1 为了规范火探管式气体灭火系统的设计、施工、验收及维护管理，减少火灾危害、保护人身和财产安全，制定本规范。

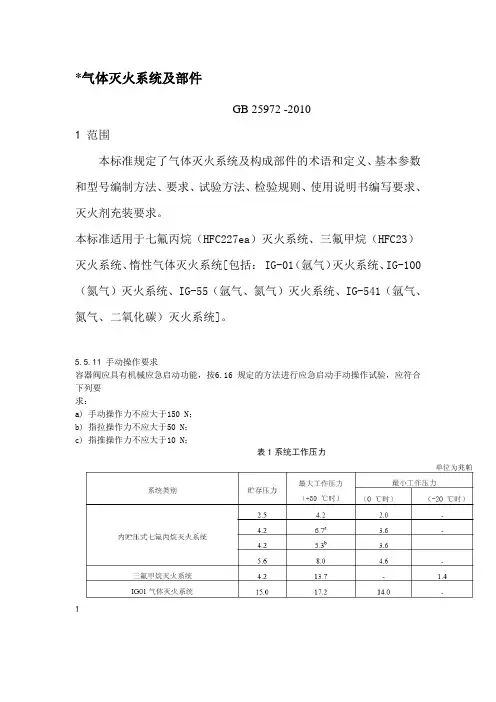

*气体灭火系统及部件GB 25972 -20101 范围本标准规定了气体灭火系统及构成部件的术语和定义、基本参数和型号编制方法、要求、试验方法、检验规则、使用说明书编写要求、灭火剂充装要求。

本标准适用于七氟丙烷（HFC227ea）灭火系统、三氟甲烷（HFC23）灭火系统、惰性气体灭火系统[包括： IG-01（氩气）灭火系统、IG-100（氮气）灭火系统、IG-55（氩气、氮气）灭火系统、IG-541（氩气、氮气、二氧化碳）灭火系统]。

5.5.11 手动操作要求容器阀应具有机械应急启动功能，按6.16 规定的方法进行应急启动手动操作试验，应符合下列要求：a) 手动操作力不应大于150 N；b) 指拉操作力不应大于50 N；c) 指推操作力不应大于10 N；1b 指充装密度为950 kg/m3 时。

5.1.1.3 系统喷射时间灭火系统的最大喷射时间为：a) 七氟丙烷灭火系统：10 s；b) 三氟甲烷灭火系统：10 s；c) 惰性气体灭火系统：60 s。

5.1.2 系统构成5.1.2.1 内贮压式七氟丙烷灭火系统、三氟甲烷灭火系统至少应由灭火剂瓶组、驱动气体瓶组、单向阀、选择阀（适用于组合分配系统）、驱动装置、集流管、连接管、喷嘴、信号回馈装置、安全泄放装置、控制盘、检漏装置、低泄高封阀（适用于具有驱动气体瓶组的系统）、管路管件等部件构成。

5.1.2.2 惰性气体灭火系统至少应由灭火剂瓶组、驱动气体瓶组（不适用于直接驱动灭火剂瓶组的系统）、单向阀、选择阀（适用于组合分配系统）、减压装置、驱动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、控制盘、检漏装置、低泄高封阀（适用于具有驱动气体瓶组的系统）、管路管件等部件构成。

5.1.2.3 同一系统各部件应固定牢固、连接可靠，部件安装位置正确，整体布局合理，便于操作、检查和维修。

5.1.2.4 系统中相同功能部件的规格应一致（选择阀、喷嘴除外），各灭火剂贮存容器的容积、充装密度或充装压力应一致。

1 总则1。

0.1 为了确保气体灭火系统的施工质量，保护设置场所内人身和财产的安全，制定本规范.1。

0。

2 本规范适用于工业和民用建筑中设置的二氧化碳灭火系统、卤代烷1211灭火系统和卤代烷1301灭火系统的施工、验收及维护管理。

1。

0。

3 气体灭火系统的施工及验收，应遵循国家有关法规和方针政策，做到安全实用,技术先进，经济合理。

1.0。

4 气体灭火系统的施工及验收,除执行本规范的规定外,尚应符合现行国家有关标准、规范的规定。

2 施工准备2。

1 一般规定2。

1。

1 气体灭火系统施工前应具备下列技术资料：2。

1。

1。

1 设计施工图，设计说明书，系统及其主要组件的使用、维护说明书.2。

1.1。

2 容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件的产品出厂合格证和由国家质量监督检验测试中心出具的检验报告；灭火剂输送管道及管道附件的出厂检验报告与合格证。

2.1。

1.3 系统中采用的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告与合格证。

2.1。

2 气体灭火系统的施工应具备下列条件：2.1。

2。

1 防护区和灭火剂贮瓶间设置条件与设计相符。

2.1。

2。

2 系统组件与主要材料齐全，其品种、规格、型号符合设计要求。

2.1.2.3 系统所需的预埋件和孔洞符合设计要求.2。

2 系统组件检查2。

2.1 气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件进行外观检查，并应符合下列规定：2.2.1。

1 系统组件无碰撞变形及其他机械性损伤。

2。

2。

1。

2 组件外露非机械加工表面保护涂层完好。

2。

2。

1.3 组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤.2.2.1.4 铭牌清晰,其内容符合相应的现行国家标准《卤代烷1211灭火系统设计规范》GBJ110、《卤代烷1301灭火系统设计规范》GB50163和《二氧化碳灭火系统设计规范》GB50193的规定。

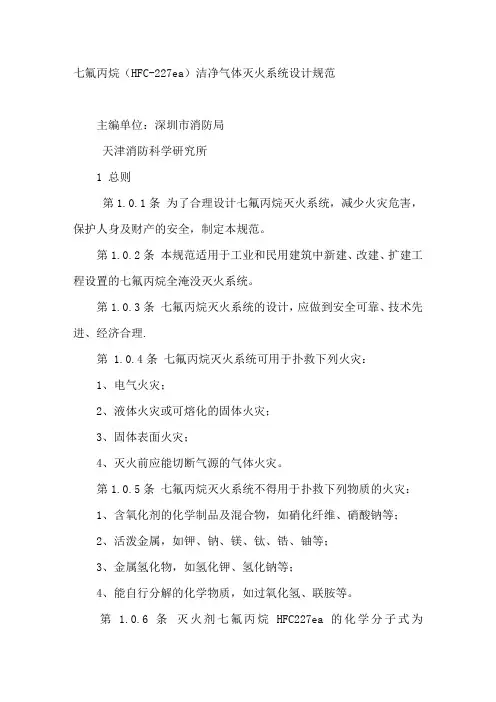

七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范主编单位：深圳市消防局天津消防科学研究所1 总则第1.0.1条为了合理设计七氟丙烷灭火系统，减少火灾危害，保护人身及财产的安全，制定本规范。

第1.0.2条本规范适用于工业和民用建筑中新建、改建、扩建工程设置的七氟丙烷全淹没灭火系统。

第1.0.3条七氟丙烷灭火系统的设计，应做到安全可靠、技术先进、经济合理.第 1.0.4条七氟丙烷灭火系统可用于扑救下列火灾：1、电气火灾；2、液体火灾或可熔化的固体火灾；3、固体表面火灾；4、灭火前应能切断气源的气体火灾。

第1.0.5条七氟丙烷灭火系统不得用于扑救下列物质的火灾：1、含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；2、活泼金属，如钾、钠、镁、钛、锆、铀等；3、金属氢化物，如氢化钾、氢化钠等；4、能自行分解的化学物质，如过氧化氢、联胺等。

第 1.0.6条灭火剂七氟丙烷HFC227ea的化学分子式为CF3CHFCF3 ，其质量应符合下列技术指标。

性能技术指标纯度≥99.6%（摩尔/摩尔）酸度≤3ppm水含量≤10ppm不挥发残留物≤0.01%悬浮或沉淀物不可见第1.0.7条七氟丙烷灭火系统设计，除执行本规范外，尚应符合现行的有关国家标准的规定。

2 术语、符号2.1术语第 2.1.1条防护区能满足七氟丙烷全淹没灭火系统要求的有限封闭空间。

第 2.1.2条全淹没灭火系统在规定的时间内，向防护区喷射一定浓度的七氟丙烷，并使其均匀地充满整个防护区的灭火系统。

第 2.1.3条预制灭火装置按一定的应用条件，将七氟丙烷储存装置和喷放喷头等部件预先组合成套的灭火装置。

第 2.1.4条组合分配系统用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统第 2.1.5条灭火浓度在101Kpa大气压和规定的温度条件下，扑灭某种火灾所需七氟丙烷在空气中的最小体积百分比。

第 2.1.6条惰化浓度当引火源加入时，在101Kpa大气压和规定的温度条件下，能抑制空气中任意浓度的可燃气体或可燃液体蒸汽的燃烧发生所需的七氟丙烷在空气中的最小体积百分比。

气体灭火系统施工及验收规范GB50263-20071总则1.0.1为统一气体灭火系统（或简称系统）工程施工及验收要求，保障气体灭火系统工程质量，制定本规范。

1.0.2本规范适用于新建、扩建、改建工程中设置的气体灭火系统工程施工及验收、维护管理。

1.0.3气体灭火系统工程的施工及验收，应坚持过程控制、完善手段、强化验收的原则。

1.0.4气体灭火系统工程施工中采用的工程技术文件、承包合同文件对施工及质量验收的要求不得低于本规范的规定。

1.0.5气体灭火系统工程施工及验收、维护管理，除应符合本规范的规定外，尚应符合国家现行的有关标准的规定。

2术语2.0.1气体灭火系统gas extinguishing systems以气体为主要灭火介质的灭火系统。

2.0.2惰性气体灭火系统inert gas extinguishing systems灭火剂为惰性气体的气体灭火系统。

2.0.3卤代烷灭火系统halocarbon extinguishing systems灭火剂为卤代烷的气体灭火系统。

2.0.4高压二氧化碳灭火系统high-pressure carbon dioxide extinguishing systems灭火剂在常温下储存的二氧化碳灭火系统。

2.0.5低压二氧化碳灭火系统low-pressure carbon dioxide extinguishing systems灭火剂在-18℃~ -20℃低温下储存的二氧化碳灭火系统。

2.0.6组合分配系统combined distribution systems用一套灭火剂储存装置，保护两个及以上防护区或保护对象的灭火系统。

2.0.7单元独立系统unit independent system用一套灭火剂储存装置，保护一个防护区或保护对象的灭火系统。

2.0.8预制灭火系统pre-engineered systems按一定的应用条件，将灭火剂储存装置和喷放组件等预先设计、组装成套且具有联动控制功能的灭火系统。

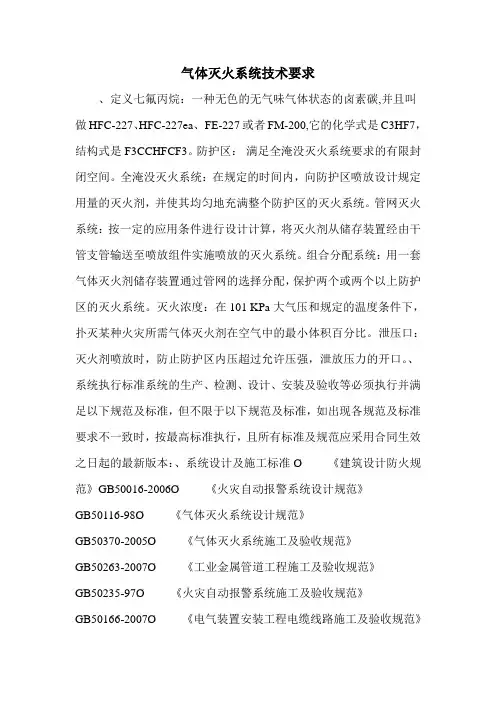

气体灭火系统技术要求、定义七氟丙烷：一种无色的无气味气体状态的卤素碳,并且叫做HFC-227、HFC-227ea、FE-227或者FM-200,它的化学式是C3HF7，结构式是F3CCHFCF3。

防护区：满足全淹没灭火系统要求的有限封闭空间。

全淹没灭火系统：在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使其均匀地充满整个防护区的灭火系统。

管网灭火系统：按一定的应用条件进行设计计算，将灭火剂从储存装置经由干管支管输送至喷放组件实施喷放的灭火系统。

组合分配系统：用一套气体灭火剂储存装置通过管网的选择分配，保护两个或两个以上防护区的灭火系统。

灭火浓度：在101 KPa大气压和规定的温度条件下，扑灭某种火灾所需气体灭火剂在空气中的最小体积百分比。

泄压口：灭火剂喷放时，防止防护区内压超过允许压强，泄放压力的开口。

、系统执行标准系统的生产、检测、设计、安装及验收等必须执行并满足以下规范及标准，但不限于以下规范及标准，如出现各规范及标准要求不一致时，按最高标准执行，且所有标准及规范应采用合同生效之日起的最新版本：、系统设计及施工标准Ø 《建筑设计防火规范》GB50016-2006Ø 《火灾自动报警系统设计规范》GB50116-98Ø 《气体灭火系统设计规范》GB50370-2005Ø 《气体灭火系统施工及验收规范》GB50263-2007Ø 《工业金属管道工程施工及验收规范》GB50235-97Ø 《火灾自动报警系统施工及验收规范》GB50166-2007Ø 《电气装置安装工程电缆线路施工及验收规范》GB50168-92Ø 《电气装置安装工程接地装置施工及验收规范》GB50169-92产品生产检测标准Ø 《气体灭火系统及零部件性能要求和试验方法》GA400－2002Ø 《点型感烟火灾探测器技术要求及实验方法》GB4715-2005Ø 《点型感温火灾探测器技术要求及实验方法》GB4716-2005Ø 《火灾报警控制器》GB4717-2005Ø 《固定灭火系统驱动、控制装置通用技术条件》GA61-2002Ø 《消防联动控制系统》GB16806-2006、系统基本技术条件系统构成及设备要求机房。

气体灭火系统技术要求范文气体灭火系统是一种高效、快速且环保的灭火方法，广泛应用于各类场所，如机房、仓库、博物馆等。

为了确保气体灭火系统的正常运行，并能在火灾发生时迅速、有效地进行灭火，对其技术要求进行了详细的规定。

本文将从气体灭火系统的设计、选择、安装和维护等几个方面介绍其技术要求。

首先，气体灭火系统的设计要满足以下几个基本要求。

首先，要根据被保护区域的特点和需求合理选择灭火气体。

常用的灭火气体有七氟丙烷、七氯乙烷等。

其次，要根据被保护区域的大小、高度、通风情况等因素确定设计方案。

同时，还需要考虑到灭火剂的储存和释放方式，以及灭火系统的控制方式。

最后，设计方案还需要考虑相关的国家和行业标准，确保系统的安全性和可靠性。

在选择气体灭火系统时，需要依据被保护区域的特点和需求进行合理的选择。

根据国家和行业标准，不同类型的场所和设备需要使用不同的灭火气体。

例如，对于机房来说，由于其内部设备集中、密闭度高，应选择灭火速度快、无残留物的气体灭火系统。

而对于仓库来说，由于其空间大、通风良好，可以选择更适合扩散的气体灭火系统。

在气体灭火系统的安装中，需要严格按照相关的标准和规定进行。

首先，系统的容器和管道必须具备一定的抗压能力和耐腐蚀性。

其次，系统的容器和管道必须符合防爆要求，以防止漏气或发生爆炸。

同时，还需要确保气体的储存和释放方便，并能在火灾发生时迅速、有效地进行灭火。

对于气体灭火系统的维护，要定期进行检查和保养，以确保其正常运行。

首先，要定期检查气体灭火系统的容器和管道，确保其完好无损。

其次，要定期检查气体储存设备的气液压力，以确保其在正常范围内。

同时，还要定期对气体灭火系统的控制设备进行检查，确保其灵敏度和可靠性。

除了以上所述的技术要求外，为了确保气体灭火系统的正常运行，还需要注意以下几点。

首先，要保证灭火系统的供电正常，以供应控制设备的能量。

其次，要对灭火系统进行定期的演练和测试，以确保人员熟悉系统操作流程，并能在火灾发生时迅速响应。

招标编号：XX-XX-XX-XXXX-XXX XXXXXXXX 公司XXXXXXXXXXXXXX项目（X×XXXMW燃气联合循环机组）辅机设备招标文件第三卷附件（气体灭火系统设备）招标人：X X X X X X X有限公司招标代理机构：XXXXXXXX有限公司设计单位：X X省X X X X研究院XXXX年X月目录附件1 技术规范 (1)附件2 供货范围 (13)附件3 技术资料和交付进度 (16)附件4 设备监造（工厂检验/试验） (19)附件5 性能验收试验 (22)附件6 性能保证违约金 (23)附件7 技术服务和联络 (24)附件8 交货进度 (27)附件9 价格表 (27)附件10 分包商/外购部件情况 (28)附件11 大（部）件情况 (33)附件12 招标文件附图/表附件 (34)附件13 技术差异表 (35)附件14 投标人需要说明的其他问题 (36)总体说明1. 本招标文件适用于珠海横琴岛多联供燃气能源站项目工程主厂房、集控楼气体灭火系统设备的设计、结构、性能、安装、运行和试验等方面的技术要求。

2. 本招标文件技术规范除附件1所述内容以外，附件2、3、4、5、6、7均为技术规范的要求。

3. 招标文件所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但投标人应保证提供符合本招标文件和工业标准的功能齐全的优质产品。

投标人须执行本招标文件所列标准。

有矛盾时，按较高标准执行。

4. 如未对本本卷招标文件提出偏差，将认为投标人提供的设备符合本规范、范围和标准的要求。

若有偏差，无论多少都必须清楚地列在投标文件的附件13“差异表”中。

5. 本工程采用KKS标识系统。

投标人在中标后提供的技术资料（包括图纸）和设备的标识必须有KKS编码。

系统的编制原则由招标人提出，在设计联络会上讨论确定。

6. 卖方对整套设备（包括辅助系统和设备）负有全责，包括分包（或采购）的产品。

2024年消防工程施工的技术要求一、消防工程开工前的审批消防工程开工前由建设单位应当到当地公安消防机构领取并填写《建筑消防设计防火审核申报表》，设有自动消防设施的工程，还应领取并填写《自动消防设施设计防火审核申报表》。

建筑消防工程应当按照国家工程建筑消防技术标准进行设计，建设单位应当将消防设计图纸及有关资料报送公安消防机关审核;未经审核或者经审核不合格的，建设行政主管部门不得发给施工许可证，建设单位不得施工。

经公安消防机构审核的建筑工程消防设施需要变更的，应当报经原审核的公安消防机构核准;未经审核的，任何单位、个人不得变更。

施工必须选用依照产品质量法的规定确定的检验机构检验合格的不燃或难燃材料。

二、消防系统的施工技术要点(一)灭火系统的安装技术要点1.消火栓灭火系统的室内消火栓给水管道若管径100mm时，采用螺纹连接;大于100mm采用法兰或卡箍式连接。

阀门通常采用闸阀或蝶阀。

消火栓箱安装分为明装、暗装和半明装，管道通过钢筋混凝土水箱壁，应安装刚性或柔性防水套管。

安全阀、压力表、泄水管、水位指示器、消防水泵等，应符合规范要求。

安装在室外的地上、地下式消防水泵接合器，温度在20℃以下时应采取相适应的保温措施，以防冻结。

2.自动喷水灭火系统的管子公称直径100mm时，应用螺纹连接;其他用焊接或法兰连接。

喷头布置的水平距离应根据火灾危险等级确定。

报警阀组安装应先安装水源控制阀、报警阀，在进行报警阀辅助管道的连接。

水力警铃应安装在公共通道或值班室附近外墙上，应方便检修。

3.干粉灭火系统管道包括气体管道和干粉管道，这两种管道要求洁净，不能锈蚀。

4.气体灭火系统施工前应对灭火剂贮存容器，容器阀、选择阀、液体单向阀、喷嘴和阀驱(起)动装置等系统组件进行外观检查。

系统安装前应检查灭火剂贮存容器内的灭火剂充装量与充装压力，并对选择阀、液体单向阀、高压软管和阀驱(起)动装置中的气体单向阀逐个进行水压强度试验和气压严密性试验。

七氟丙烷气体灭火技术要求技术响应表第二卷技术部分中国科学院研究生院科研综合楼气体灭火系统技术要求一、技术要求：1.满足规范（投标文件须列出投标产品满足的标准规范，否则将导致废标）1）气体灭火设备适用以下技术标准A.《气体灭火系统设计规范》GB50370-2006B.《气体灭火系统施工及验收规范》GB50263-97C、《建筑设计防火规范》（2001修订本）GBJ16-87D、《七氟丙烷（HFC-227ea）灭火剂》GB18614–2002E、《钢制压力容器》GB150–98F、《气体灭火系统及零部件性能要求和试验方法》GA400-2002等2）设备所需材料的验收遵守以下标准：A．Q235–A（碳钢） GB700-88 GB3274-88B．16MnR（钢板） GB6654-86C．1Gr18Ni9Ti（不锈钢） GB1220-92 GB4237-92D．Hpb59-1（黄铜） GB1529-87E．T2（管） GB1527-87F．焊条 GB5117-84G．角钢 GB9787-88H．钢带 GB716-833）设备测试引用的标准A．GB795-89 卤代烷灭火系统容器阀性能要求和试验方法B．GB796-89 卤代烷灭火系统喷嘴性能要求和试验方法C．GB5099-94 钢制无缝气瓶D．GB5100-94 钢制焊接气瓶E．GB14103-93 卤代烷灭火系统选择阀性能要求和试验方法F．GB14104-93 卤代烷灭火系统单向阀性能要求和试验方法G．GB9969.1-1998 工业产品使用说明书总则2.灭火剂1）不含溴和氯元素，对臭氧层的耗损潜能值（ODP）为0，符合环保要求，否则将导致废标。

2）高效低毒，灭火浓度低。

3）不导电介质，不含水性物质，不会对电器、磁带资料等造成损坏，灭火后不留任何残余物，不会对被保护对象造成二次污染。

4）灭火剂的GWP（温室效应潜能值）≈0。

5）在大气中寿命很短，其ALT=31，在自然中的存留期短。

2015消防新规范有没有规定
高低压配电室必须配置气体灭火装置
根据最新《建筑设计防火规范》GB50016-2014要求，没有强制性规定高低压配电室必须配置气体灭火装置。

《建筑设计防火规范》GB50016-2014中，第8.3.9 下列场所应设置自动灭火系统，并宜采用气体灭火系统：
1.国家、省级或人口超过100万的城市广播电视发射塔内的微波机房、分米波机房、米波机房、变配电室和不间断电源（UPS）室；
2.国际电信局、大区中心、省中心和一万路以上的地区中心内的长途程控交换机房、控制室和信令转接点室；
3.两万线以上的市话汇接局和六万门以上的市话端局内的程控交换机房、控制室和信令转接点室；
4. 中央及省级公安、防灾和网局级及以上的电力等调度指挥中心内的通信机房和控制室；
5.A、B级电子信息系统机房内的主机房和基本工作间的已记录磁（纸）介质库；
6.中央和省级广播电视中心内建筑面积不小于120m²的音像制品库房；
7.国家、省级或藏书量超过100万册的图书馆内的特藏库；中央和省级档案馆内的珍藏库和非纸质档案库；大、中型博物馆内的珍品库房；一级纸绢质文物的陈列室；
8.其他特殊重要设备室。

注：本条第1、4、5、8款规定的部位，可采用细水雾灭火系统。

当有备用主机和备用已记录磁（纸）介质，且设置在不同建筑内或同一建筑内的不同防火分区内时，本条第5款规定的部位可采用预作用自动喷水灭火系统。

即使高低压室为国家、省级或人口超过100万的城市广播电视发射塔内的变配电室或不间断电源（UPS）室，但根据注解，也可采用细水雾灭火系统，因此没有强制性规定高低压配电室必须配置气体灭火装置。

气体灭火系统防护区的基本要求根据《气体灭火系统设计规范》GB50370中气体灭火系统防护区是满足全淹没灭火系统要求的有限封闭空间。

目前应用成熟的是七氟丙烷、IG541气体灭火系统，而热气溶胶中60％以上是由N2等气体组成，其中含有的固体微粒的平均粒径极小，并具有气体的特性，故在工程应用上可以把热气溶胶当做气体灭火剂使用，二氧化碳灭火系统适用于局部应用灭火系统，规范中只规定了全淹没灭火系统的设计要求和方法。

因此二氧化碳灭火系统不在此范围内，因此本文中所讲的气体灭火系统包括七氟丙烷、IG541气体灭火系统、气溶胶灭火系统。

气体灭火系统防护区基本要求：1、围护结构及门窗的耐火极限均不宜低于0.5h，吊顶的耐火极限不宜低于0.25h。

此要求是需要防护区的围护结构必须能够抵御初期火灾，使得灭火剂在在防护区内在一定的时间内维持足够的浓度，达到浸渍时间要求。

2、防护区围护结构承受内压的允许压强，不宜低于1200Pa。

气体灭火系统喷放时，防护区开口均自动关闭，防护区内压强增加，必须能承受一定的压强。

防护区的泄压面积的计算公式，就是以防护区围护结构能承受的允许压强为基础计算的。

3、喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭。

对防护区的封闭要求是全淹没灭火的必要技术条件，因此不允许除泄压口之外的开口存在，防护区开口包括门、窗、防火阀等都必须自动关闭。

自动生产线上的工艺开口，也应做到在灭火时停止生产、自动关闭开口。

4、灭火后的防护区应通风换气，地下防护区和无窗或设固定窗扇的地上防护区，应设置机械排风装置，排风口宜设在防护区的下部并应直通室外。

通信机房、电子计算机房等场所的通风换气次数应不少于每小时5次。

目前的气体灭火剂都较空气重，因此排风口宜设在防护区的下部，排风口应该直通室外，不具备条件的场所，必要时必须增加排风管。

对于地上防护区，当防护区有开启的外窗时，可根据情况确定是否设置机械排风装置。

通信机房、电子计算机房等场所经常有人员出入，且设备重要，因此通风换气次数应不少于每小时5次。

气体灭火系统设计规X条文说明1. 总如此382. 术语与符号402.1术语403. 设计要求413.1一般规定413.2系统设置433.3七氟丙烷灭火系统463.4IG541混合气体灭火系统603.5热气溶胶预制灭火系统664. 系统组件674.1一般规定675. 操作与控制686. 安全要求691.总如此本条说明本《规X》是为了合理地设计气体灭火系统，使之有效地达到扑灭火灾，保护人身和财产安全的目的。

本《规X》属于工程建设规X标准中的一个组成局部，其任务是解决用于工业和民用建筑中新建、改建、扩建工程中有关设置气体全淹没灭火系统的消防设计问题。

气体灭火系统的设置部位，应根据国家标准《建筑设计防火规X》、《高层民用建筑设计防火规X》等其它有关国家标准的规定与消防监视部门针对保护场所的火灾特点、财产价值、重要程度等所作出的有关要求确定。

当今，国际上已开发出化学合成类与惰性气体类等多种替代哈龙的气体灭火剂。

其中七氟丙烷与IG541混合气体灭火剂在我国哈龙替代气体灭火系统中应用较广，且已应用多年，有较好的效果，积累了一定经验。

七氟丙烷是目前替代物中效果较好的产品。

其对臭氧层的耗损潜能值ODP=0，温室效应潜能值GWP＝0.6，大气中存留ALT=31(年)，灭火剂毒性——无毒性反响浓度NOAEL=9％，灭火设计根本浓度C=8％，具有良好的清洁性——在大气中完全汽化不留残渣、良好的气相电绝缘性与良好的适用于灭火系统使用的物理性能，自20世纪90年代初，工业兴旺国家首选用其替代哈龙灭火系统并取得成功。

IG541灭火剂由N2、Ar、CO2三种惰性气体，按一定比例混合而成，其ODP=0，使用后以其原有成分回归自然，灭火设计浓度一般在37%~43%之间，在此浓度内人员短时间停留不会造成生理影响。

系统压源高，管网可布置较远。

1994年1月美国率先制定出洁净气体灭火系统设计标准(NFPA2001)，国际标准化组织(ISO)亦制订了国际标准《洁净气体灭火剂一物理性能和灭火系统设计》(ISO14520)。
