意大利 INGELVA避雷针相关资料22页PPT

接地装置
将雷电流引入大地的导体 ，通常采用金属导体埋入 地下。
防雷设备的种类与作用
避雷针
一种常见的接闪器，用于 保护建筑物、设施等免受 雷击。
避雷带
一种环绕建筑物顶部的接 闪器，用于保护建筑物免 受雷击。
避雷网
一种安装在建筑物内部的 接闪器，用于保护建筑物 内部设备免受雷击。
接地装置的种类与作用
综合防护措施
制定更加严格的防雷接地标准与规范，提 高防雷接地系统的可靠性和安全性。
将防雷接地与其他防护措施相结合，如电 磁屏蔽、等电位连接等，形成综合防护体 系，提升系统整体防护能力。
谢谢聆听
自然接地体
利用建筑物、构筑物等自然物体 作为接地体，如钢筋混凝土桩基
、地下水管等。
人工接地体
人为设置的接地体，如接地网、垂 直接地极等。
接地电阻
衡量接地装置性能的重要参数，越 小表示接地装置的导电性能越好。
防雷接地系统的维护与检测
定期检查
对接地装置、引下线等 进行定期检查，确保其 完好无损。
保护供电系统免受雷击干扰，确保电力系 统的正常运行。
防雷接地的原理
接地系统
防雷接地的主要原理是通过接地系统将雷电引入地下。接地系统由接地体和连接线组成， 可将雷电电流引入大地，避免对建筑物和设备造成损害。
避雷针
避雷针是常见的防雷接地设施之一，通过避雷针可以将雷电引入地下。避雷针通常安装在 建筑物的顶部，能够将雷电电流引入接地系统。
定期测量接地电阻，确 保其符合规范要求。
防腐措施
对接地装置进行防腐处 理，延长其使用寿命。
应急措施
在雷雨天气等情况下采 取应急措施，确保人员 安全。
03 防雷接地设计

• 非有效接地系统 ：1、当接地网与1kV 及以下电压等级设备共用接 地时，接地阻抗Z≤120/I 2、当接地网仅用于1kV 以上设备时，接 地阻抗Z≤250/I 3、上述两种情况下，接地阻抗一般不得大于10Ω
• 1kV 以下电力设备 ：使用同一接地装置的所有这类电力设备，当总 容量≥100kVA 时，接地阻抗不宜大于4Ω， 如总容量＜100kVA 时，则接地阻抗允许大于4Ω， 但不大于10
• 数据分析：判断的标准是与初始值和历次测量值比较，当有明显降低时就应 第12页/共22页
5、检查放电计数器动作情况
• 试验目的：检查放电计数器是否正常工作。 • 适用范围：10kV及以上避雷器交接、大修后试验和预试（每年雷雨
季前或必要时）。 • 试验仪器：放电计数器测试棒 • 测量步骤
5.4.1 将测试棒的接地引线在计数器的接地端。 5.4.2 然后打开电源，等待几秒钟后，测试棒 高压输出端迅速接触计数器与避雷器连接体，同 时观察计数器是否动作。 • 注意事项：测试3~5次，均应正常动作，测试后计数器指示应调到
第17页/共22页
接地电阻测量
❖1）确认仪器端接线正确无误； ❖2）将仪器水平放置，调整检流器至机械 零位； ❖3）将仪器的“倍率开关”置于最大倍率 档，逐渐加快摇柄转速，使其达到150转/ 分。当检流计指针向一个方向偏转时，旋动 刻度盘，使检流计指针指在“0”上。此时刻 度盘上读数乘上倍率档即为被测电阻值。 ❖4）如刻度盘读数小于1时，仍未取得平衡， 可将倍率开关置于小一档的位置。直到调节 到完全平衡为止。
第14页/共22页
接地装置
电气接地定义 ：凡是电气设备或设施的任何部位（不 论带电与不带电），人为地或自然地与具有零电位的 大地接通的方式，都称为电气接地。

要注意，闪电电流通过火花隙入地时，在针尖两端间仍有一定值的电 位降，它是由电弧的特性所决定，常称此电压为避雷器的“残压”，它的 值应低于被保护对象安全允许电压。这个参量是避雷器的重要特性之一。 在电力系统防雷中，为了加大火花隙的容量，即不致使放电的电弧熔毁它， 放电的针做成较粗的角形。
由于火花隙的一端是接在工作线路上，它一直有工作电压存在(例如 220v电源的避雷器就始终存在220v工频电压)，火花隙放电导通，成为导 体，工作电压也对地短路，有巨大电流通过。雷电过电压波是持续时间极 短的脉冲波(峰值电流持续不超过几个ms数量级)，过电压波消失后，工作 电压仍可以维持火花隙继续导电，这个电流，称为避雷器的“续流”，由 于过电压波产生的电弧温度很高，空气隙的电阻很小，工作电压产生的续 流可以很大，这将损坏电源系统，或者造成跳闸。
3
5
4
2
(二)管型避雷器，常用英文字母GB表示。它是一种放在管状外壳内 的火花隙，在火花放电时，管内装置因电弧放电的高温而产生气流， 它可以把续流电弧吹熄，多用于电力输电网的防雷保护上。构造比较 简单，缺点较多。
管型避雷器实际上是一种具有较高熄弧能力的保护间隙。如图3--9 所示，它由两个串联间隙组成。一个间隙S2在大气中，称为外间隙， 其作用是隔离工作电压避免产气管被流经管子的工频泄漏电流所烧坏； 另一个间隙S1装在产气管内，称为内间隙或灭弧间隙，其电极一为 棒电极2另一为环形电极3。产气管由纤维、塑料或橡胶等产气材料制 成，在工频短路电流（工频续流）电弧的作用下会分解出大量气体， 其压力可达到数十以至上百个大气压。高压气体由环形电极的开口孔 喷出，形成强烈的纵吹效果，使电弧在电流流通1~3个周期后，在过 工频零点时熄灭。
(一)火花隙，也称它为保护间隙，是最早发明的最原始的一种避雷器。最 简单而原始的形式就是二支金属针，一支接地，另一支接在雷电过电压波 将通过的导线上，两针尖的间距是由被保护的对象所需要的额定电压来确 定，因为空气的击穿电场强度是确定不变的，因此两个尖端的击穿电压值 与针尖的间距有确定的关系，完全可由实验测定出来。因此，当过电压波 到达针尖处，若电压超过它们的击穿电压，两针尖间的空气就被击穿而放 电，闪电电流在此处发生对地短路，闪电电流在火花隙处分流入地。

17
磁吹型避雷器
磁吹型避雷器的火花间隙由许多个串 联了线圈的间隙串联而成，利用磁场 使每个间隙中的电弧产生运动（如 旋转或拉长）来加强去游离，以提 高间隙的灭弧能力。磁场是由间隙串
联的线圈所产生，其原理接线见图18－ 9。
磁吹线圈两端设置的辅助间隙的作用， 是为了消除磁吹线圈在冲击电流通过 时产生过大的压降而使保护性能变坏。
避雷针
风能101 聂伟 李云 潘蓉 吕朋 高海波 徐发杰
1
避雷器 • 避雷器的作用：把闪电从保护物上方引向自己并
安全地通过自己泄入大地
• 避雷器应与设备并联，装在被保护设备的电源一
侧
2
工作原理
• 正常工作电压下 （1）避雷器相当于一个 绝缘体； （2）流过的电流仅有 微安级。 • 过电压下
（1）避雷器阻值急剧减小； （2）流经避雷器的电流瞬间增大至数千安培； （3）避雷器处于导通状态，释放过电压能量，
• 过电压消失后，主间隙中仍有正常工作电压作用下的工频 电弧电流（称为工频续流）。对中性点接地系统而言，这
种间隙的工频续流就是间隙处的接地短路电流。由于这 种间隙的熄弧能力较差，间隙电弧往往不 能自行熄灭，将引起断路器跳闸，这是保 护间隙的主要缺点，也是其应用受限制的原 因。此外，由于间隙敞露，其放电特性也受气象和外界
条件的影响
8
• 击穿（breakdown) • 绝缘物质在电场的作用下发生剧烈放电或导电
的现象叫击穿。 • 平常我们使用的验电笔中的氖管发光，就是氖管
两端的电压超过70V而被击穿 • 电容器两端电压过高，会使夹在其中的电介质击
穿。
9
• 电弧：是一种能量集中、温度很大、亮度很 大的气体导电现象。
• 电弧的产生实际上时气体介质在某些因素下，发 生强烈电离，产生很多带点质点，由绝缘变为导 通的过程。

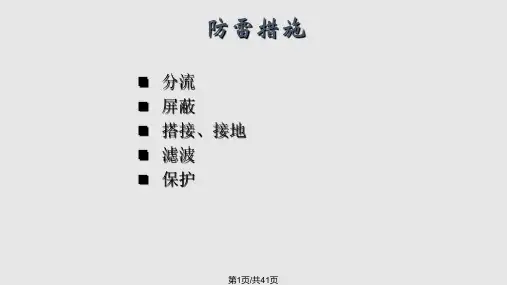

第38页/共41页
接地电阻的定义及特性
通过求解恒定电流场分析得到的接地装置的电阻为土壤的散 流电阻
测量得到的接地电阻一般都比计算结果大，这是因为实际的 接地装置与土壤的接触不是面接触而是点接触，二者之间存 在一定 的接 触电阻 ，特 别v 是 I在 岩石 地区 。 接触 电阻是 一个 不 定值 ， 与施 工时的 压紧 程度2、r 土壤 的颗粒 状况 及潮湿 程度 等 有关，在计算公式中很难反映
对于整个U-I特性， 并不是一个常数，它随电流
变化而变化，且与测量时的环境温度有着密切关 系：
低电场区（小电流区）， 0.10.2 中电场区（非线性区）， 0.0150.05 高场强区（饱和区）， 0.1
第23页/共41页
氧化锌避雷器的基本工作原理
氧 化 锌 避 雷 器 （ MOA ） 是 将 相 应 数 量 的 氧 化 锌电阻片（MOV）密封在瓷套或其他绝缘体内 而组成
第8页/共41页
线路的保护角
20~30o即可认为导线处于避 雷线的保护范围内
220~330kV：20o 500kV：<15o
第9页/共41页
3. 避雷器
避雷器是用以限制由线路传来的雷电过电压或 由操作引起的内部过电压的一种电气设备
避雷器的保护原理与避雷针不同。它实质上是 一种放电器，并联连接在被保护设备附近，当 作用电压超过避雷器的放电电压时，避雷器即 先放电，限制了过电压的发展，从而保护了其 他电气设备免遭击穿损坏
第37页/共41页
接地电阻的定义及特性
接地电阻为接地体的地电位升高与通过接地体流入地 中电流的比值，与土壤特性及接地体的几何尺寸有关。
电流流经接地体向地中散流时所遇到的土壤电阻为散 流电阻，通常所说的接地电阻包括接地引线的电阻、 接地引线与接地装置的接触电阻、接地体本身的电阻、 接地体和土壤间的接触电阻及土壤的散流电阻。因为 散流电阻比其它四种电阻大得多，可近似地认为接地 电阻等于散流电阻

避雷针及避雷器PPT课件
会计学
1
第一节 避雷针及避雷线
定义：避雷
针是垂直安装 在被保护体顶 部的防止雷击 的接地金属棒 系统。
避雷线是悬于
返回
建筑物之上，第1页/共29页
用于将雷电流
第一节 避雷针及避雷线
作用：避雷针 及避雷线是防 止直接雷击的 装置，它通过 把雷电引向自 身使被保护物 免受雷击。
返回
第14页/共29页
高压避雷器
第15页/共29页
高压避雷器参数
规格型号
避雷器额 定电压KV
系统标准电 持续运行电
压（有效值） 压（有效值）
KV
KV
支流1mA参考 电压（不小 于)KV
标称放电流下 残压不大于 KV
陡波冲击残压 （不大于） KV
2ms操作通流 容量 电流 A.18次
Y5WS-17/50
b a
Hr h
第6页/共29页
避雷针保护系数
Kx=Rx/Ha=(1.6/(1+Hx/h)) Rx 保护半径 Ha 避雷针有效高度 Hx 被保护高度 例如:建筑物高30M 避雷针10M被保护高度
30M时 Kx=1.6/(1+30/40)<1 20M时 Kx=1.6/(1+20/40)>1
50N-MF- 50KA
125M-
100W ≤1.1to1 ≤0.1dB ≤600μJ
N
≤2.5nS
CO-A
1GHz
第19页/共29页
网络信号避雷器
第20页/共29页
防雷分类
第一类：制造、储存火工品等，因火花可 引起爆炸，造成巨大破坏和人身伤亡；
第二类：国家重点文物单位；国家级建筑 及大型建筑；国家特级及甲级大型体育馆； 制造、储存火炸药及其制品的危险建筑物， 且电火花不易引起爆炸或不致造成巨大破 坏和人身伤亡者；

5
• 80年代以后，雷灾出现的特点，与以往有极大的不同，可以概括为： (1)受灾面大大扩展，从电力、建筑这两个传统领域扩到几乎所有行业 部门，特别是与高新技术关系最密切的领域，如航天航空、国防、邮 电通信、铁路交通、计算机、电子工业、化工石油等等。(2)从二维空 间入侵变为三维入侵。从闪电直击，过电压波沿线传输变为空间闪电 的脉冲电磁场从三维空间入侵到任何角落，无孔不入地造成灾害，因 而防雷工程已从防直击雷、感应雷进入防雷电电磁脉冲(LEMP)，前面 是指雷电的受灾行业面扩大了，这儿是指雷电灾害的空间范围扩大了 (4)产生上述种种特点的根本原因，也就是关键性的特点是雷灾的主要 对象已集中在微电子器件设备上。雷电的本身并没有变，而是科学技 术的发展，使得人类社会的生产生活状况变了。微电子技术的应用广 泛渗透到各种生产和生活领域促进社会经济的发展，这是大好事。但 是微电子器件极端灵敏、它的这一特点又容易受到无孔不入的LEMP 的作用，或者造成微电子设备的失控，或者是损坏。
• 1887年伦敦筹资百万英磅建立供电公司，标志着电力供应由分散的 一家一户发电转变为由中心电站集中供电的开始，输电网迅速扩展， 高电压输电网的过电压保护和防雷就成为电力系统的极为重要的项目， 于是19世纪90年代就有E．Tomson发明的磁吹间隙，以它保护直流 电力设备，这可说是磁吹避雷器的前身。1901年德国制成串联线性 电阻限流的角形间隙，可以说是阀型避雷器的前身。此后由于电力工 业的大发展，电力系统成为建筑行业之后防雷需求最为迫切的部门， 对雷电的研究，主要在这一行业进行。这里有两个重要原因：第一、 电力系统需要研究过电压护和高压绝缘问题，这与防雷的研究，在物 理上是相似的，第二、为了研究的需要必须建立高电压实验室，因此 为人工模拟雷电的实验研究提供了物质条件。所以20世纪中，电力系 统高压实验室的研究为防雷作出了很重要贡献，今天我们关于雷电的 认识，很多来源于这些研究结果（比如国际大电网会议）。

将系统与大地相连，常用于电力系统的
接地装置。
3
极耳接地
主要用于移动设备以及大型工程项目， 通过多个极耳来建立地网，使设备与地 面紧密连接进行接地保护。
接地电阻的测试方法
电瓶维纳斯法
电瓶维纳斯法可以测量接地性能的质量，是最常用的测试方法之一。
三线四针法
三线四针法可以自动消除接线电阻，实现精度更高的测量。
先断开与电源的联系，并采取适当的安
全措施。
3
避免交叉干扰
在接地装置的建造和使用过程中，应尽 可能避免与其他电气设备的干扰和交叉 干扰。
母线接地及例子分析
变电站
为保证母线的安全运行，变电站 采用具有不同级别的母线接地方 式。
输电线路
输电线路的母线接地故障可影响 整个电力系统，其接地方式需经 过精心设计和部署。
它们的作用是什么？
它们可以保护电力设备和人 员不受过电压的影响，同时 可以保证电气设备的正常工 作。
避雷器的作用
防雷接地支架
避雷器用于保护电网系统不受雷 电的影响，常常和防雷接地支架 一起使用。
防过电压
避雷器作为防止过电压的装置， 可避免因电网过电压而引起的电 压骤升骤降。
保护电力系统
避雷器可以避免电力系统因受到 雷击而损坏，保护整个电力系统。
术的应用实现管道的永久性耐腐蚀，同
3
耐张构架法
时具有保护地的效果。
耐张构架法主要适用于在平原、沙漠、
草原等土地上建设输油、输气管道线路，
以保证管道线路的稳定性和安全运行。
避雷器及接地装置的维护方法
1 标准化管理
对避雷器及接地装置的维护应建立标准化的管理制度，确保维护工作顺利进行。
2 定期检查

• 避雷针和避雷线的位置可直接利用 AutoCAD的移动功能完成
保护范围更新
• 当用户修改了某支避雷针的位置或高度后， 需要重新绘制与此避雷针相关的保护范围 时，可使用本模块，选择要更新的保护范 围即可
避雷针/线重新自动编号
• 当删除了避雷针/线后，应利用本程序重新 给避雷针/线编号，并且本程序更新多针保 护范围中有关避雷针编号的纪录，确保 〔双避雷针或多避雷针保护范围更新〕程 序的可以正确执行；并更新保护计算结果 中的避雷针编号的纪录，确保计算结果制 表和保护计算书程序的正确执行。
防雷保护范围计算结果制表
• 在用户选择的位置自动生成本图防雷保护计算结果表
防雷保护计算书生成
• 生成本图中的防雷保护计算书
工程实例图
• 在二维防雷保护绘制的结果上，还可以提 供三维模块，形成三维的保护范围。
效果如下：
另外，还可以提供符合《建筑物防雷设计 规范》（GB50057- ）的滚球法防雷保护范 围的计算和绘图。例图如下：

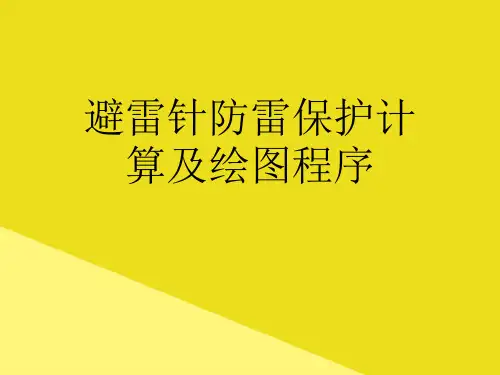

避程序是在Auto CAD平台上开发的设计软件，适用于变电 站及发电厂的避雷针防雷保护计算和绘图。
• 该软件使用Visual Lisp开发，以 AutoCAD 绘图软件包为平台支撑软件，适用于 R2000 - R 各版。软件采用菜单和工具栏 驱动，模块化设计，使用方便灵活，图面 设计清晰美观。
上面介绍的是防雷保护绘 图计算的主要功能
谢谢
谢谢观看
在二图维 纸防上雷画保避护雷绘线制，的同结时果输上入，避还雷可线以的提编供号三和维高模度块，形成三维的保护范围。 该避软雷件 针使防用雷V保is护ua计l L算is及p开绘发图，程以序是Au在toA-CuAtoDC绘AD图平软台件上包开为发平的台设支计撑软软件件，，适适用用于于变R电20站00及- 发R 电厂各的版避。雷针防雷保护计算和绘图。 例提如供绘 独图立时避图雷形针中和每架一构个避单雷位针代两表种一型米式，；绘图比例即为1:1000输入1000即可，出图时需放大一倍，即出图比例为2:1,输入2即可 另在外用， 户还选可择以的提位供置符自合动《生建成筑本物图防雷设保计护规计范算》结（果表GB50057- ）的滚球法防雷保护范围的计算和绘图。 并另更外新 ，保还护可计以算提结供果符中合的《避建雷筑针物编防号雷的设纪计录规，范确》保（计GB算5结00果57制- 表）和的保滚护球计法算防书雷程保序护的范正围确的执计行算。和绘图。 可以修改有的避雷针或避雷线的高度和编号
