地感线圈参数
地感线圈参数是用于探测车辆或行人通过感应区域的参数。常见的地感线圈参数包括：
1. 尺寸：地感线圈的尺寸可以根据需要进行调整，一般用于车辆探测的地感线圈尺寸为方形或矩形，较大的尺寸可以提高探测范围和准确性。
2. 材料：地感线圈通常采用金属导线制成，常见的材料有铜、铝等。这些材料具有良好的导电性能和耐用性。
3. 导线直径：地感线圈的导线直径可以根据需要进行选择，常见的导线直径有8#、12#等。较大的导线直径可以提高地感线圈的导电性能。
4. 圈数：地感线圈的圈数越多，产生的电磁场越强，从而提高了探测范围和灵敏度。
5. 电感值：地感线圈的电感值要根据需要进行设计，一般来说，地感线圈的电感值越大，探测范围越大，但也会增加功耗。
以上是地感线圈的一些主要参数，不同的应用场景可能需要不同的参数设置，具体参数选择需要根据实际需求和环境来确定。
线圈交通调查系统LT2100
系统概述
LT2100交通量检观测仪是一个基于嵌入式工业控制系统的道路交通信息的自动采集、处理和传输的开放式自动化系统。是针对中国的交通量调查的最新需要专门开发的专业化设备，完全满足交通部要求的各种工作需要。
LT2100交通量观测仪采用通过的TCP/IP网络通讯协议，可以通过各种网络通讯设备和近程或者远程计算机系统进行信息交互和控制、联网使用。
系统组成
LT2100交通量观测仪的基本组成部分包括：高速嵌入式CPU/DSP数据处理系统主机，高可靠性线圈检测器，探测线圈及馈线保护系统等。一个基本的系统主机可配备８个车辆检测模块，更多的配置可根据实际需要扩展。
系统特点
1. 技术先进，处理器采用32位高性能微处理器；
2. 采用优化算法识别车型，可检测所有车型，包括摩托车；
3. 布设灵活，可多车道扩充；
4. 支持对灵敏度进行无级调节。每个通道都可单独设置。
5. 每个通道可设置不同的工作模式；
6. 所有输入输出全部隔离；
7. 支持太阳能供电；
8. 可靠性高，可远程访问；
9. 支持用户不同地区设备联网使用，为用户建立区域监控中心进行管理提供了先进手段；
10.用户坐在机关即可足不出户实时获得各观测站的数据；
11.系统实时检测各检测器的工和状态；
12.经过了大批量安装实际使用的经验。
主要技术指标
1. 检测方式：图像识别
2. 数据输出：LAN 3. 数据接口：RJ45以太网/USB
4. 检测参数：车型/流量/车速等各种交通参数
5. 数据处理能力：日交通流量30万辆
6. 数据存储：不小于1G，可存储数据1年、可扩展
7. 协议支持：标准IP地址和TCP/IP协议支持,标准串行通讯协议
8. 联网能力：支持有线和无线各种联网方式，支持TCP/IP协议
9. 数据格式：交通部标准
10.检测范围：2/4/8/16/32车道，可按需定制
11.远程管理：B/S架构，直接用IE浏览器集中管理

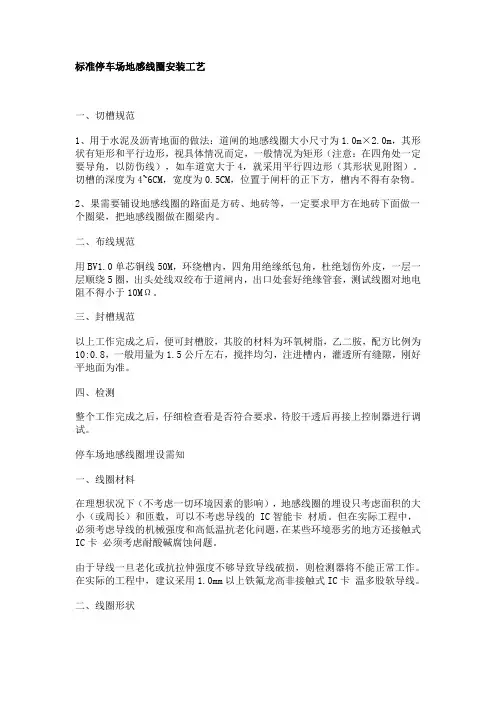

标准停车场地感线圈安装工艺
一、切槽规范
1、用于水泥及沥青地面的做法：道闸的地感线圈大小尺寸为1.0m×2.0m，其形状有矩形和平行边形，视具体情况而定，一般情况为矩形（注意：在四角处一定要导角，以防伤线），如车道宽大于4，就采用平行四边形（其形状见附图）。切槽的深度为4~6CM，宽度为0.5CM，位置于闸杆的正下方，槽内不得有杂物。
2、果需要铺设地感线圈的路面是方砖、地砖等，一定要求甲方在地砖下面做一个圈梁，把地感线圈做在圈梁内。
二、布线规范
用BV1.0单芯铜线50M，环绕槽内，四角用绝缘纸包角，杜绝划伤外皮，一层一层顺绕5圈，出头处线双绞布于道闸内，出口处套好绝缘管套，测试线圈对地电阻不得小于10MΩ。
三、封槽规范
以上工作完成之后，便可封槽胶，其胶的材料为环氧树脂，乙二胺，配方比例为10:0.8，一般用量为1.5公斤左右，搅拌均匀，注进槽内，灌透所有缝隙，刚好平地面为准。
四、检测
整个工作完成之后，仔细检查看是否符合要求，待胶干透后再接上控制器进行调试。
停车场地感线圈埋设需知
一、线圈材料
在理想状况下（不考虑一切环境因素的影响），地感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的 IC智能卡 材质。但在实际工程中，必须考虑导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还接触式IC卡 必须考虑耐酸碱腐蚀问题。
由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。在实际的工程中，建议采用1.0mm以上铁氟龙高非接触式IC卡 温多股软导线。
二、线圈形状 1、矩形安装
通常探测线圈应感应IC卡该是长方形。两条长边与金属物运动方向垂直，彼此间距推荐为1米。长边的长度取决于道路的宽度，通常两端比道路间 ID卡 距窄0.3米至1米。
2、倾斜45°安装
在某些情况下需要检测自行车或摩托车EM格式ID卡 时，可以考虑线圈与行车方向倾斜45°安装。
最新地感线圈标准规范
1. 引言
最新地感线圈标准规范旨在确保地感线圈的设计、安装和维护满足一定的标准和要求。本规范适用于地感线圈在交通信号系统中的使用。
2. 设计要求
地感线圈的设计应满足以下要求：
- 尺寸：地感线圈的尺寸应根据交通流量和车辆类型进行合理选择。
- 材料：地感线圈应采用耐用、防水和抗腐蚀的材料制造，以确保使用寿命和可靠性。
- 布置：地感线圈应合理布置，确保对目标车辆的检测效果最大化。
- 电气特性：地感线圈的电气特性应符合相关国家或地区的标准要求，如电阻、感应量和工作频率等。
3. 安装指南
地感线圈的安装应按照以下指南执行：
- 安装位置：地感线圈应放置在交通道路上的适当位置，以便检测过往车辆。
- 嵌入式安装：地感线圈通常采用嵌入式安装方式，应确保固定稳固且与周围路面平齐。
- 连接与调试：地感线圈的连接和调试应由专业技术人员进行，以确保信号的准确传输和数据的可靠采集。
4. 维护要求
为确保地感线圈的正常运行和长期可靠性，应进行定期维护和检修：
- 清洁：地感线圈应定期清洁，防止积尘和杂物影响检测效果。
- 检测：定期进行地感线圈的检测和测试，确保其正常运行和准确性。 - 维修：出现故障或损坏的地感线圈应及时维修或更换，以恢复正常功能。
5. 总结
最新地感线圈标准规范提供了对地感线圈设计、安装和维护的详细要求。遵循这些标准规范，可以确保地感线圈在交通信号系统中的稳定运行和有效性。请确保在设计、安装和维护地感线圈时遵循这些规范，以确保交通系统的正常运行和安全。
最新地感线圈标准规范
一、引言
地感线圈是用于监测车辆通过的一种传感器装置。为了确保地感线圈的质量与性能符合要求，特制定本标准规范。
二、适用范围
本标准规范适用于地感线圈的设计、制造、安装和维护。
三、地感线圈的要求
1. 材料要求：
- 线圈材料应具有良好的耐磨性和耐腐蚀性。
- 线圈外壳材料应具有良好的防水性能。
2. 尺寸要求：
- 地感线圈的尺寸应符合标准要求，并能适应各种道路条件。
3. 电气要求：
- 地感线圈应具备稳定的工作电压范围，并能适应电压波动。
- 线圈的电阻应符合标准要求，并能保持在合理范围内。
4. 安装要求：
- 地感线圈的安装位置应符合交通管理部门的规定。
- 安装时应保证线圈与道路之间的紧密接触。
5. 维护要求：
- 定期检查地感线圈的工作状态，及时处理线圈故障或损坏。
- 清洁线圈表面，保证线圈的正常工作。
四、测试方法
1. 电阻测试：
- 使用万用表测量地感线圈的电阻值。
- 电阻值应在合理范围内。
2. 工作电压测试：
- 使用电压表测量地感线圈的工作电压范围。
- 工作电压范围应符合标准要求。
五、标签和包装 地感线圈应附有标签和合适的包装，以保护线圈免受损坏和污染。
六、质量控制
1. 生产过程中应严格按照标准规范进行控制和检验。
2. 产品出厂前应进行质量检测，确保符合标准要求。
七、附则
本标准规范的制定、执行和解释归属于相关监管部门。
以上为最新地感线圈标准规范的主要内容，请按照规范要求进行设计、制造、安装和维护。如有疑问，请及时与相关管理部门联系。
