四、实验说明
1、D/A转换是把数字量转换成模拟量的变换，实验台上D/A电路输出的是模拟电压信号。要实现实验要求，比较简单的方法是产生三个波形的表格，然后通过查表来实现波形显示。
2、产生锯齿波和三角波的表格只需由数字量的增减来控制，同时要注意三角波要分段来产生。要产生正弦波，较简单的方法是造一张正弦数字量表。即查函数表得到的值转换成十六进制数填表。D/A转换取值范围为一个周期，采样点越多，精度越高些。本例采用的采样点为256点/周期。
3、8位D/A转换器的输入数据与输出电压的关系为U(0∽-5V)=Uref/256×N
U(-5V∽+5V)=2·Uref/256×N-5V (这里 Uref为+5V)
五、实验框图
六、参考程序
xdata unsigned char CS0832 _at_ 0xa000;
void Write0832(unsigned char b)
{
CS0832 = b;
}
void main()
{
Write0832(0);
Write0832(0x80);
Write0832(0xff);
开始
否
是
置计数器初值
查表读波形数据
启动D/A
改变计数器及表指针
转换完毕 while(1);
}
/*===========================================================*/
CS0832 equ 0a000h
mov dptr, #CS0832
mov a, #00h
movx @dptr, a
mov a, #40h
movx @dptr, a
mov a, #80h
movx @dptr, a
mov a, #0c0h
movx @dptr, a
实用文档
.
XX学院
实 验 报 告
实验名称
姓 名
学 号
班 级
教 师
日 期 实用文档
. 一、实验内容与要求
1.1 实验内容
本次实验包括A/D转换实验与D/A转换实验。
(1) A/D转换实验：编写实验程序，将ADC单元中提供的0V~5V信号源作为ADC0809的模拟输入量，进行A/D转换，转换结果通过变量进行显示；
(2) D/A转换实验：设计实验电路图实验线路并编写程序，实现 D/A 转换，要求产生锯齿波、脉冲波，自行设计波形，并用示波器观察电压波形。
1.2 实验要求
(1) A/D转换实验：将ADC单元中提供的0V~5V信号源作为ADC0809的模拟输入量，进行A/D转换，转换结果通过变量进行显示。同时可以使用万用表对比判断结果是否正确；
(2) D/A转换实验：实现 D/A 转换，通过编程，自行设计一个波形，在示波器上显示并观察波形。
二、实验原理与硬件连线
2.1 实验原理
ADC0809 包括一个 8 位的逐次逼近型的 ADC 部分，并提供一个 8 通道的模拟多路开关和联合寻址逻辑。用它可直接输入8个单端的模拟信号，分时进行A/D转换，在多点巡回检 测、过程控制等应用领域中使用非常广泛。ADC0809 的主要技术指标为：
分辨率：8 位
单电源：＋5V
总的不可调误差：±1LSB
转换时间：取决于时钟频率
模拟输入范围：单极性 0～5V
时钟频率范围：10KHz～1280KHz
A/D D/A转换实验
一、实验目的
1. 学习理解模/数信号转换的基本原理,数/模转换的基本原理；；
2. 掌握模/数转换芯片ADC0809 的使用方法。
3. 掌握DAC0832 的使用方法。
二、实验环境
1、软件环境要求
Windows XP操作系统以及Keil C51 单片机集成开发环境。
2、硬件环境要求
电脑一台，TD-51单片机系统，A/D单元，D/A单元。
三、实验内容
编写实验程序，将ADC 单元中提供的0V～5V 信号源作为ADC0809 的模拟输入量，进行A/D 转换，转换结果通过变量进行显示。
设计实验电路图实验线路并编写程序，实现D/A 转换，要求产生锯齿波、脉冲波，并用示波器观察电压波形。
四、实验原理分析
1．A/D转换实验原理
ADC0809 包括一个8 位的逐次逼近型的ADC 部分，并提供一个8 通道的模拟多路开关和联合寻址逻辑。用它可直接输入8 个单端的模拟信号，分时进行A/D 转换，在多点巡回检测、过程控制等应用领域中使用非常广泛。ADC0809 的主要技术指标为：
· 分辨率：8 位
· 单电源：＋5V
· 总的不可调误差：±1LSB
· 转换时间：取决于时钟频率
· 模拟输入范围：单极性 0～5V
· 时钟频率范围：10KHz～1280KHz
ADC0809 的外部管脚如图1所示，地址信号与选中通道的关系如表1所示。
图1 ADC0809 外部引脚图 表1 地址信号与选中通道的关系
2．D/A转换实验原理
D/A转换器是一种将数字量转换成模拟量的器件，其特点是：接收、保持和转换的数字信息，不存在随温度、时间漂移的问题，其电路抗干扰性较好。大多数的D/A 转换器接口设计主要围绕D/A 集成芯片的使用及配置响应的外围电路。DAC0832是8位芯片，采用CMOS 工艺和R-2RT 形电阻解码网络，转换WR1结果为一对差动电流Iout1 和Iout2 输出，其主要性能参数如表2示，引脚如图2所示。
DA与AD

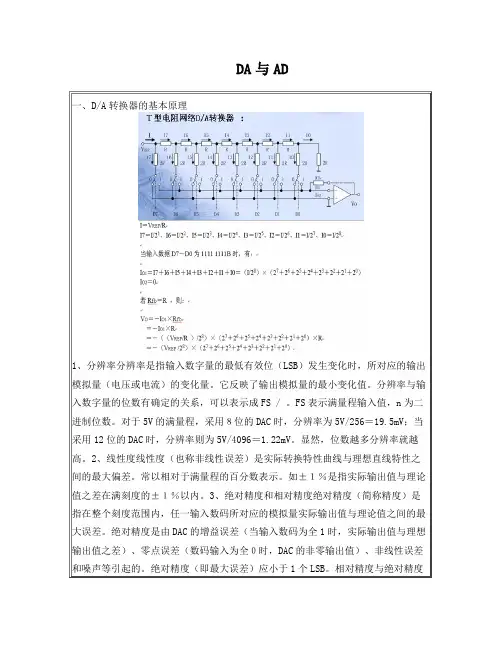

一、D/A转换器的基本原理
1、分辨率分辨率是指输入数字量的最低有效位（LSB）发生变化时，所对应的输出模拟量（电压或电流）的变化量。它反映了输出模拟量的最小变化值。分辨率与输入数字量的位数有确定的关系，可以表示成FS / 。FS表示满量程输入值，n为二进制位数。对于5V的满量程，采用８位的DAC时，分辨率为5V/256＝19.5mV；当采用12位的DAC时，分辨率则为5V/4096＝1.22mV。显然，位数越多分辨率就越高。2、线性度线性度（也称非线性误差）是实际转换特性曲线与理想直线特性之间的最大偏差。常以相对于满量程的百分数表示。如±１％是指实际输出值与理论值之差在满刻度的±１％以内。3、绝对精度和相对精度绝对精度（简称精度）是指在整个刻度范围内，任一输入数码所对应的模拟量实际输出值与理论值之间的最大误差。绝对精度是由DAC的增益误差（当输入数码为全1时，实际输出值与理想输出值之差）、零点误差（数码输入为全０时，DAC的非零输出值）、非线性误差和噪声等引起的。绝对精度（即最大误差）应小于1个LSB。相对精度与绝对精度表示同一含义，用最大误差相对于满刻度的百分比表示。应当注意，精度和分辨率具有一定的联系，但概念不同。DAC的位数多时，分辨率会提高，对应于影响精度的量化误差会减小。但其它误差（如温度漂移、线性不良等）的影响仍会使DAC的精度变差。DAC0832与80C51单片机的接口１、单缓冲工作方式 此方式适用于只有一路模拟量输出，或有几路模拟量输出但并不要求同步的系统。
双极性模拟输出电压 ：
双极性输出时的分辨率比单极性输出时降低1/2，这是由于对双极性输出而言，最高位作为符号位，只有7位数值位。2、双缓冲工作方式 多路D/A转换输出，如果要求同步进行，就应该采用双缓冲器同步方式 。
3、直通工作方式当DAC0832芯片的片选信号、写信号、及传送控制信号的引脚全部接地，允许输入锁存信号ILE引脚接＋5V时，DAC0832芯片就处于直通工作方式，数字量一旦输入，就直接进入DAC寄存器，进行D/A转换。
