负反馈放大电路

一． 负反馈放大电路

为了让放大电路稳定地工作，可以给放大电路增加负反馈电路，带有负反馈电路的放大电路称为负反馈放大电路。

1． 电压负反馈放大电路

电压负反馈放大电路的电阻R1除了可以为三极管VT提供基极电流Ib外，还能将输出信号一部分反馈到VT的基极（即输入端）由于基极与集电极是反相关系，故反馈为负反馈，用前面介绍的方法还可以判断出该电路的反馈类型是电压、并联、交直流反馈。

负反馈电路的一个非常重要的特点就是可以稳定放大电路的静态工作点。

由于三极管是半导体元件，它具有热敏性，当环境温度上升时，它的导电性增强，Ib、Ic电流会增大，从而导致三极管工作不稳定，整个放大电路工作也不稳定。给放大电路引入负反馈电阻R1后就可以稳定Ib、Ic电流，其稳定过程如下：

当环境温度上升时，三极管VT的Ib、Ic电流增大—流过R2的电流I增大（I=Ib+Ic，Ib、Ic电流增大，I就增大）—R2两端的电压UR2增大（UR2=I•R2，I增大，R2不变，UR2增大）—VT的C极电压Uc下降（Uc=Vcc-UR2,UR2增大，Vcc不变，Uc会减小）—VT的b极电压Ub下降（Ub由Uc经R1降压获得，Uc下降，Ub也会跟着下降）—Ib减小（Ub下降，VT发射结两端的电压Ube减小，流过的Ib电流就减小）—Ic也减小（Ic=Ib·β，Ib减小，β不变，故Ic减小）—Ib、Ic、减小到正常值。

由此可见，电压负反馈放大电路由于R1的负反馈作用，使放大电路的静态工作点得到稳定。

2． 负反馈多极放大电路

（1） 三极管电流途径

三极管VT2的电流途径为： 三有管VT1的电流途径为：

由于三极管VT1、VT2都有正常的Ic、Ib、Ie电流，所以VT1、VT2均处于放大状态。

（2） 静态工作点的稳定

给放大电路增加负反馈可以稳定静态工作点，其静态工作点稳定过程如下：

当环境温度上升时，三极管VT1的Ib、Ic电流增大—流过R1的电流Ic1增大—UR1增大—Uc1下降（Uc1=Vcc-UR1，UR1增大，Uc1下降）—VT2的基极电压Ub2下降—Ib2减小—Ic2减小—Ie2减小—流过R4的电流减小—UR4减小—Ue2下降（Ue2=UR4）—VT1的基极电压Ub1下降—Ib1减小—Ic1减小。即三极管VT1原来增大的Ib、Ic电流又下降到正常值，从而稳定了放大电路的静态工作点。

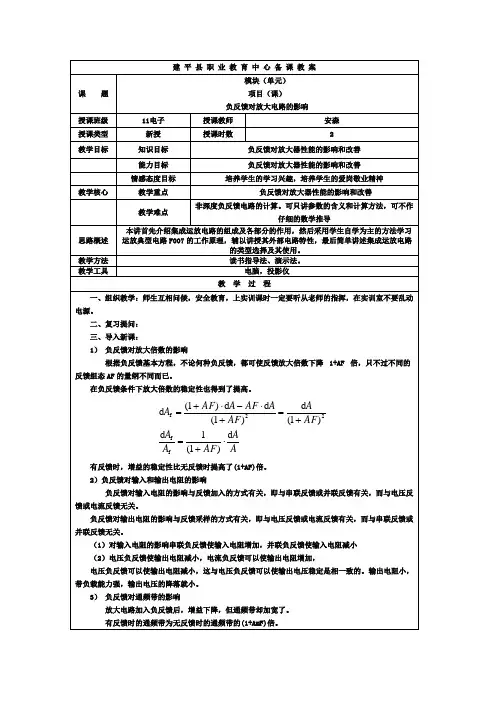

建 平 县 职 业 教 育 中 心 备 课 教 案

课 题 模块（单元）

项目（课）

负反馈对放大电路的影响

授课班级 11电子 授课教师 安森

授课类型 新授 授课时数 2

教学目标 知识目标 负反馈对放大器性能的影响和改善

能力目标 负反馈对放大器性能的影响和改善

情感态度目标 培养学生的学习兴趣，培养学生的爱岗敬业精神

教学核心 教学重点 负反馈对放大器性能的影响和改善

教学难点 非深度负反馈电路的计算。可只讲参数的含义和计算方法，可不作仔细的数学推导

思路概述 本讲首先介绍集成运放电路的组成及各部分的作用，然后采用学生自学为主的方法学习运放典型电路F007的工作原理，辅以讲授其外部电路特性，最后简单讲述集成运放电路的类型选择及其使用。

教学方法 读书指导法、演示法。

教学工具 电脑，投影仪

教 学 过 程

一、组织教学：师生互相问候，安全教育，上实训课时一定要听从老师的指挥，在实训室不要乱动电源。

二、复习提问：

三、导入新课：

1） 负反馈对放大倍数的影响

根据负反馈基本方程，不论何种负反馈，都可使反馈放大倍数下降 1+AF 倍，只不过不同的反馈组态AF的量纲不同而已。

在负反馈条件下放大倍数的稳定性也得到了提高。

AAAFAAAFAAFAAFAAFAd)1(1d)1(d)1(dd)1(dff22f

有反馈时，增益的稳定性比无反馈时提高了(1+AF)倍。

2）负反馈对输入和输出电阻的影响

负反馈对输入电阻的影响与反馈加入的方式有关，即与串联反馈或并联反馈有关，而与电压反馈或电流反馈无关。

负反馈对输出电阻的影响与反馈采样的方式有关，即与电压反馈或电流反馈有关，而与串联反馈或并联反馈无关。

（1）对输入电阻的影响串联负反馈使输入电阻增加，并联负反馈使输入电阻减小

（2）电压负反馈使输出电阻减小，电流负反馈可以使输出电阻增加，

- 1 - 负反馈放大电路的四种组态

负反馈放大电路是一种重要的信号处理电路，它通过将一部分输出信号反馈到输入端，可以有效地改善放大电路的性能。在实际应用中，负反馈放大电路有许多不同的组态，本文将介绍其中的四种组态。

第一种是电压跟随器组态。它是一种简单的负反馈放大电路，使用一个普通的放大器和一个电阻器组成。它的特点是输入和输出之间存在几乎没有电压降，可以用于接驳高阻抗的信号源。

第二种是电流跟随器组态。它是一种利用晶体管的负反馈放大电路，可以用来提高放大器的输出功率和线性范围。它的输入电阻非常高，输出电阻非常低，适用于驱动低阻抗的负载。

第三种是双T网络组态。它是一种使用双T网络的负反馈放大电路，可以用来调整放大器的频率响应特性。通过改变电容和电阻的值，可以实现高通、低通、带通和带阻滤波的功能。

第四种是磁芯变压器组态。它是一种使用磁芯变压器的负反馈放大电路，主要用于音频放大器和功率放大器。它可以提高放大器的效率和功率，同时改善输出波形的失真情况。

以上是负反馈放大电路的四种常见组态。不同的组态适用于不同的应用场合，需要根据具体情况进行选择。

负反馈放大电路实验原理

负反馈放大电路是一种常用的电路配置，它可以稳定放大电路的增益，并提高电路的线性度、稳定性和带宽。其基本原理是通过将一部分输出信号反馈到输入端，与输入信号进行比较，从而减小整个电路的总增益。

负反馈放大电路通常由一个差分放大器、反馈网络和一个输出级组成。差分放大器将输入信号以不同的极性放大，并将放大的信号送至输出级。反馈网络通过将输出信号的一部分反馈至输入端，与输入信号进行比较，调节输入信号的增益。

通过负反馈的作用，可以实现以下几个效果：

1. 改善电路的线性度：负反馈可以减小差分放大器的非线性畸变，使输出信号更加接近输入信号的线性特性。

2. 提高电路的稳定性：负反馈可以减小电路的增益对温度、供电电压和负载变化的敏感度，提高电路的稳定性。

3. 增大电路的带宽：负反馈可以通过减小增益来增大电路的带宽，使电路可以放大更高频率的信号。

在负反馈放大电路中，反馈网络通常采用电阻、电容、电感等元件组成。具体的反馈方式可以分为串联反馈和并联反馈两种类型。串联反馈将输出信号与输入信号串联在一起，通过调节串联反馈网络的参数，可以实现对增益的调节；而并联反馈将输出信号与输入信号并联在一起，通过调节并联反馈网络的参数，可以实现对输入阻抗和输出阻抗的调节。

总的来说，负反馈放大电路通过将一部分输出信号反馈至输入端，可以提高电路的线性度、稳定性和带宽，是一种常用的电路配置。不同的反馈方式和反馈网络参数可以实现不同的功能和调节效果。
