空间结构斜柱临时支撑施工工法

空间结构斜柱临时支撑施工工法

一、前言空间结构斜柱临时支撑施工工法是一种用于支撑空间结构的临时支撑方法。该工法具有简单、高效、安全的特点，能够确保施工过程中的工程质量和工人安全。

二、工法特点1. 简单快捷：空间结构斜柱临时支撑施工工法通过设置临时斜柱来支撑结构，其施工过程简单快捷，不需要大量的人力和物力资源。2. 经济实用：该工法所需的材料和设备成本较低，施工过程中能够充分利用现有资源，从而降低施工成本。3. 安全可靠：通过合理设计和施工方案，保证了施工过程的安全，并能够有效支撑结构，确保工程的稳定性。

三、适应范围空间结构斜柱临时支撑施工工法适用于各类空间结构的施工，包括框架结构、拱形结构和曲线结构等。该工法特别适用于高层建筑、大跨度结构和斜坡临时支撑等工程。

四、工艺原理空间结构斜柱临时支撑施工工法的工艺原理主要是通过设置临时斜柱，在结构受力的方向上进行支撑，以分担结构的荷载，同时保证结构在施工过程中的稳定性。

具体工艺原理如下：1. 确定支撑点：根据结构的荷载和受力状态，确定临时支撑点的位置和数量。2. 设置临时斜柱：根据结构的受力特点和支撑点的位置，设置临时斜柱来支撑结构。临时斜柱的角度和长度需根据具体情况来确定。3. 下垂控制：通过调整临时斜柱的长度和角度，控制结构的下垂，确保结构的稳定性。4. 加固支撑：根据结构的要求，进行支撑点和临时斜柱的加固，以确保施工过程中的安全性。

五、施工工艺1. 准备工作：确定施工方案、准备所需要的材料和设备。2. 设置支撑点：根据设计要求和结构荷载，确定支撑点的位置，进行施工准备。3. 安装临时斜柱：根据支撑点的位置，设置临时斜柱，确保其稳定性。4. 调整角度和长度：根据结构的受力状态，调整临时斜柱的角度和长度，控制结构的下垂。5. 加固支撑：对支撑点和临时斜柱进行加固，确保其稳定性和安全性。6. 施工完工：施工完成后，进行验收工作，确保支撑的稳定性和结构的质量。

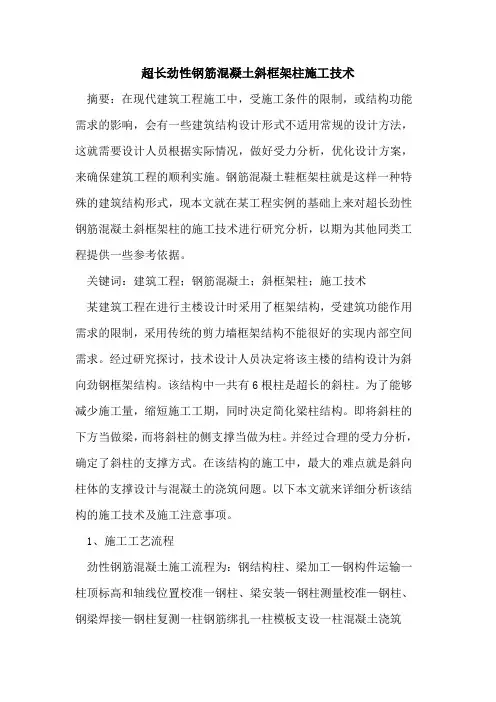

超长劲性钢筋混凝土斜框架柱施工技术

摘要：在现代建筑工程施工中，受施工条件的限制，或结构功能需求的影响，会有一些建筑结构设计形式不适用常规的设计方法，这就需要设计人员根据实际情况，做好受力分析，优化设计方案，来确保建筑工程的顺利实施。钢筋混凝土鞋框架柱就是这样一种特殊的建筑结构形式，现本文就在某工程实例的基础上来对超长劲性钢筋混凝土斜框架柱的施工技术进行研究分析，以期为其他同类工程提供一些参考依据。

关键词：建筑工程；钢筋混凝土；斜框架柱；施工技术

某建筑工程在进行主楼设计时采用了框架结构，受建筑功能作用需求的限制，采用传统的剪力墙框架结构不能很好的实现内部空间需求。经过研究探讨，技术设计人员决定将该主楼的结构设计为斜向劲钢框架结构。该结构中一共有6根柱是超长的斜柱。为了能够减少施工量，缩短施工工期，同时决定简化梁柱结构。即将斜柱的下方当做梁，而将斜柱的侧支撑当做为柱。并经过合理的受力分析，确定了斜柱的支撑方式。在该结构的施工中，最大的难点就是斜向柱体的支撑设计与混凝土的浇筑问题。以下本文就来详细分析该结构的施工技术及施工注意事项。

1、施工工艺流程

劲性钢筋混凝土施工流程为：钢结构柱、梁加工—钢构件运输一柱顶标高和轴线位置校准一钢柱、梁安装—钢柱测量校准—钢柱、钢梁焊接—钢柱复测一柱钢筋绑扎一柱模板支设一柱混凝土浇筑一梁钢筋绑扎一梁模板支设一梁混凝土浇筑。

2、施工技术要点

在本工程中的超长劲性钢筋混凝土斜框架柱的施工过程中，需要注意的施工技术要点主要是斜柱的定位、钢结构的安装、钢筋工程、模板工程、混凝土工程等几大方面，具体分析如下所示：

2.1 斜柱的定位

在钢柱安装前，需要对其相关位置的相关参数进行确定，并将轴线位置与标高都做好测量工作，避免出现偏差。斜柱因其呈斜向分布，其水平面控制线位置须根据柱倾角进行cad放样，计算出从基准轴线到各层斜柱中心线的位置，从中心线到控制轴线位置。将斜柱各关键点在cad中进行精确放样，准确测量各点与相应轴线或中心线的水平距离，以便钢结构、钢筋、模板等各专业作业施工控制。

斜柱支撑方案

1. 引言

斜柱支撑方案是一种常用于建筑工程和桥梁工程中的结构支撑方案。通过采用斜柱支撑系统，可以提供额外的稳定性和抗震能力，从而保证工程的安全运行。本文将介绍斜柱支撑方案的定义、设计考虑因素、施工方法和优缺点。

2. 定义

斜柱支撑方案是一种采用倾斜的柱子作为结构的支撑方案，以增加建筑或桥梁的整体稳定性。斜柱通常由钢材或混凝土制成，安装在建筑或桥梁的关键位置，通过承担部分结构荷载，并减少地震力的作用。

3. 设计考虑因素

设计斜柱支撑方案时，需要考虑以下因素：

3.1 结构稳定性

斜柱支撑方案的目的是提供额外的稳定性，因此需要保证斜柱的设计强度和刚度满足结构的要求。结构的荷载计算、静力分析和动力分析都是确定斜柱参数的重要依据。

3.2 地震防护

地震是建筑工程和桥梁工程中最大的威胁之一。斜柱支撑可以减少结构在地震中的位移和变形，从而增加整体的抗震能力。设计斜柱支撑方案时，需要考虑地震引起的水平荷载、动力响应和构造物的破坏机理。

3.3 施工可行性

斜柱的安装和施工需要考虑施工现场的实际情况和具体要求。施工可行性包括斜柱的制造、运输、安装和固定等步骤。同时，施工过程中需要确保斜柱的准确位置和垂直度。

4. 施工方法

斜柱支撑方案的施工一般分为以下几个步骤： 4.1 斜柱制造

斜柱可以使用钢材或混凝土制成。制造斜柱时，需要根据设计要求制定具体的制造工艺，并确保斜柱的质量和精度。

4.2 斜柱运输

制造完成的斜柱需要运输到施工现场。运输过程中需要注意斜柱的稳定性和防止损坏。

4.3 斜柱安装

斜柱的安装需要使用吊装设备，将斜柱准确地安装在预定位置。斜柱的安装需要保证垂直度和稳定性。

4.4 斜柱固定

安装完成后，斜柱需要通过焊接、螺栓或其他固定方式与主体结构连接，确保稳定性和强度。

5. 优缺点

斜柱支撑方案具有以下优点和缺点：

5.1 优点

• 提供额外的稳定性和抗震能力，使建筑或桥梁结构更加安全可靠。

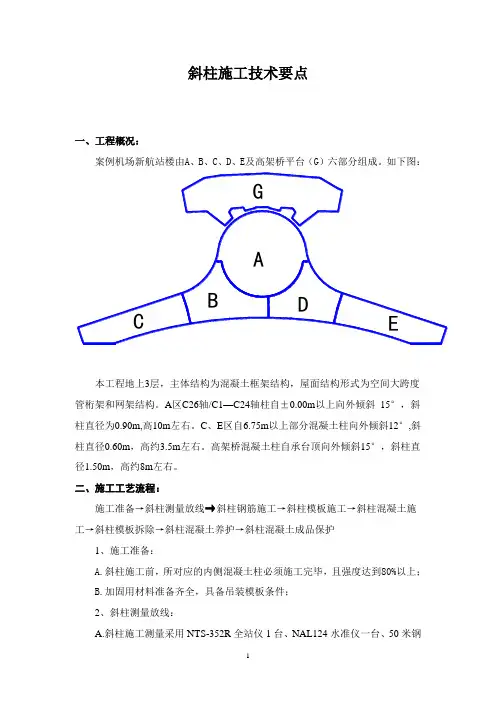

1 斜柱施工技术要点

一、工程概况：

案例机场新航站楼由A、B、C、D、E及高架桥平台（G）六部分组成。如下图：

ECABDG

本工程地上3层，主体结构为混凝土框架结构，屋面结构形式为空间大跨度管桁架和网架结构。A区C26轴/C1—C24轴柱自±0.00m以上向外倾斜 15°，斜柱直径为0.90m,高10m左右。C、E区自6.75m以上部分混凝土柱向外倾斜12°,斜柱直径0.60m，高约3.5m左右。高架桥混凝土柱自承台顶向外倾斜15°，斜柱直径1.50m，高约8m左右。

二、施工工艺流程：

施工准备→斜柱测量放线→斜柱钢筋施工→斜柱模板施工→斜柱混凝土施工→斜柱模板拆除→斜柱混凝土养护→斜柱混凝土成品保护

1、施工准备：

A.斜柱施工前，所对应的内侧混凝土柱必须施工完毕，且强度达到80%以上；

B.加固用材料准备齐全，具备吊装模板条件；

2、斜柱测量放线：

A.斜柱施工测量采用NTS-352R全站仪1台、NAL124水准仪一台、50米钢

2 卷尺一个。

B. 斜柱的测量放线主要指模板的测设。模板测设采用全站仪和传统的线锤相结合的控制办法，其方法及步骤见模板施工。

3、斜柱钢筋施工：

A.设计要求机械连接的，采用滚轧直螺纹机械连接。在立好竖筋后，在其上用粉笔画出箍筋间距，并将钢筋弯至设计角度，然后由上至下进行箍筋绑扎，钢筋外侧挂塑料保护垫块。

B.斜柱钢筋已弯折至设计角度和位置。钢筋在弯折时不得使用气焊等烘烤。

4、斜柱模板施工:

A.按图纸尺寸拼装柱模板。柱模支模时，应先立下端柱模，斜柱模板底部第一段模板（钢底衬）底部用砂浆找平并调整好角度、位置，安装就位并进行加固处理，如下图：

3 B.用线锤吊垂校直与复核位置无误后，顶部拉通长线，再立中间柱模。将中间柱模与底部钢底衬连接，调整好角度并与满堂红脚手架拉结，柱下半部分每步拉结点不超过1.2m，柱上半部分拉结点不超过0.6m，用脚手架将柱模板与内圈柱连接固定。顶撑与柱子成 90°角。油丝绳用3个专用卡扣连接（油丝绳为临时拉结），如下图所示：
