建筑给排水课程心得体会

1

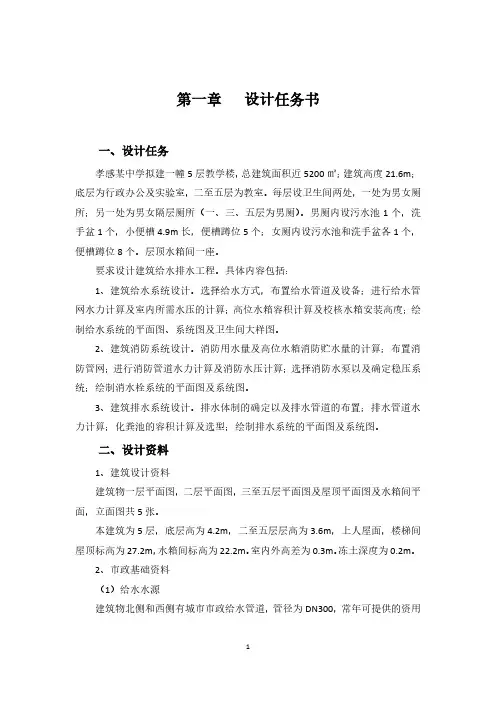

第一章 设计任务书

一、设计任务

孝感某中学拟建一幢5层教学楼，总建筑面积近5200㎡；建筑高度21.6m；

底层为行政办公及实验室，二至五层为教室。每层设卫生间两处，一处为男女厕

所；另一处为男女隔层厕所（一、三、五层为男厕）。男厕内设污水池1个，洗

手盆1个，小便槽4.9m长，便槽蹲位5个；女厕内设污水池和洗手盆各1个，

便槽蹲位8个。层顶水箱间一座。

要求设计建筑给水排水工程。具体内容包括：

1、建筑给水系统设计。选择给水方式，布置给水管道及设备；进行给水管

网水力计算及室内所需水压的计算；高位水箱容积计算及校核水箱安装高度；绘

制给水系统的平面图、系统图及卫生间大样图。

2、建筑消防系统设计。消防用水量及高位水箱消防贮水量的计算；布置消

防管网；进行消防管道水力计算及消防水压计算；选择消防水泵以及确定稳压系

统；绘制消水栓系统的平面图及系统图。

3、建筑排水系统设计。排水体制的确定以及排水管道的布置；排水管道水

力计算；化粪池的容积计算及选型；绘制排水系统的平面图及系统图。

二、设计资料

1、建筑设计资料

建筑物一层平面图，二层平面图，三至五层平面图及屋顶平面图及水箱间平

面，立面图共5张。

本建筑为5层，底层高为4.2m，二至五层层高为3.6m，上人屋面，楼梯间

屋顶标高为27.2m，水箱间标高为22.2m。室内外高差为0.3m。冻土深度为0.2m。

2、市政基础资料

（1）给水水源

建筑物北侧和西侧有城市市政给水管道，管径为DN300，常年可提供的资用

2

水头为0.15MPa，管道埋深为室外地面以下0.5m。

（2）排水资料

本建筑物西侧有城市排水管道，其管径为DN500，管内底深为室外地面以下

1.5m，管材为钢筋混凝土。

未预见水量：按日用水量的12%计算。

三、设计要求

1、设计计算说明书1份

2、课程设计图纸

课程设计图纸数量不得少于5张，用CAD绘制。

图纸绘制要求：

建筑给水排水系统图的绘制按轴测正投影法绘制，管道布置方向应与平面图

二.设计计算书

本建筑物为多层（6层）住宅，室外管网压力为270Kpa,接近于需求压力 280Kpa,故利用外网水压直接供给整栋楼层，放大部分管径以减小水头损失，不 设水箱不设加压设备。

（一）生活给水系统

1 .计算基本参数确定：

根据住宅基本状况，该建筑属于Il类普通住宅，共6层，每层有4户，每户 3.5人,每户一厨两卫，生活热水由家用燃气热水器供应。由课本37页查表得： 每户厨房内设洗涤盆一个（N=LO）,厕所内设蹲式（或坐式）大便器（冲洗水 箱浮球阀）（N=0.50×2）,洗脸盆（N=0.75x2）、淋浴器（N=0.75×2）及家用洗 衣机用水龙头（N=1.00） o最高日生活用水定额取250L/ （人∙d）,用水时数24h, 时变化系数K =2.8,总人数m=84人。建筑物内的生活用水全部由室外管网直接 供水，故采用设计秒流量计算。

2 .计算方法：

「 m∙q0 3.5×4×6×250 .1 λλ 3 , j

1）最高日用水量计算：aQd=m∕ =—————= 21.00m3∕J

C QdKh 21.00×2.8

最高日最大时用水量计算：Qh =TFV= 2 A=°∙681L∕s 3.6×Γ 3.6 × 24

%——最高日生活用水定额，取250 （L/人∙d）；

m——每户用水人数，取3.5人；

Kh——小时变化系数，取2.8；

2）由于该建筑物卫生器具给水当量、使用人数、用水定额、使用时数及小 时变化系数均相同，按下式计算最大用水时卫生器具给水当量平均出流概率：

U - q0 .g Kfl _ 25° 义 3.5义 2.8 = 2 36%

L 0.2∙"T∙3600 —（）.2 x 6.0 x 3600 x 24 — ' °

O

式中Uo——生活给水管道的最大用水时卫生器具给水当量平均出流概率，%.

%——最高日生活用水定额，取250 （L/人∙d）；

m——每户用水人数，取3.5人；

黑龙江工程学院本科生课程设计

课程设计说明书

题 目： 哈尔滨市某小区给排水设计

学生姓名： ×××

学 号： 20111698

系部名称： 市政与环境工程系

专业班级： 建筑环境与设备工程11-1

指导教师： ×××

职 称： 副教授

二○一四年十二月二十五日 黑龙江工程学院本科生课程设计

目 录

第1章 概论………………………………………………………………………………1

1.1 工程概况…………………………………………………………………………1

1.2 设计依据和范围…………………………………………………………………1

1.2.1设计原始资料…………………………………………………………1

1.2.2设计范围………………………………………………………………1

1.3 课程设计的任务…………………………………………………………………2

1.3.1编制设计说明书………………………………………………………2

1.3.2图纸工作量………………………………………………………………2

1.3.3课程设计的主要内容……………………………………………………2

1.4 引用规范和标准…………………………………………………………………2

第2章 给水系统…………………………………………………………………………3

2.1 用水定额和水压………………………………………………………………3

2.1.1 给水系统所需水量…………………………………………………………3

建筑给排水设计体会(总结篇)_secret

建筑给排水设计体会(总结篇)_secret

建筑给排水设计体会

简介：笔者当地一直沿用雨废合流系统，但近几年随着经济的发展，群众生活水平的提高，住房面积在增大，层数在增多，经常出现低层住户排水口冒气和溢水的情况，尤其是在排水管堵塞或半堵塞的情况下，水漫“金山”，使房内的高档装修和贮放的物品浸水，造成经济损失，发生多次纠纷，后果严重。关键字：建筑给排水设计体会

一设计规范问题

1、给水计算问题《建筑给水排水设计规范》第2.6.4条，住宅等建筑生活给水设计流量公式：qg=0.2a+KNg式中a、K是根据建筑物用途而定的系数值，Ng是计算管段的卫生器具给水当量总数。一套100m2的单卫住宅：厨房龙头当量1.0，洗衣机龙头当量1.2，洗脸盆当量1.0，大便器当量0.5，浴盆当量1.5。共5.2当量。按2类住宅计算给水设计流量：qg=0.2×1.02×＋0.0045×5.2=0.49l/s。同样一套100m2的双卫住宅，其当量总数为8.2，给水设计秒流量为0.61l/s。二者相关24.4%，前者选用DN20进水管（V=1.5m/s），后者选用DN25进水管（V=1.15m/s）同样面积、同样使用人数，二样结果。在规范修改时，希望能考虑这种情况。《建筑给水排水设计规范条文说明》第2.6.4条有自闭式冲洗阀时生活给水设计秒流量计算公式四条，这四条在《规范》正文2.6.4条公式及标注中均未反映，容易造成计算疏忽，影响计算结果。《建筑给水排水设计规范》第2.6.8条规定：生活生产给水管流速＜2.0m/s，有防噪要求时＜1.0m/s，条文说明中有常用流速取1.01.5m/s。99年开始各地相继出台了禁止使用镀锌钢管的规定，各种塑料给水管全面使用。塑料给水管内壁光滑，摩阴小，水头损失小，对于暗敷管道噪声也小，《规范》规定的流速能否有所提高，提高多少？

2、雨水排水系统与生活生产排水系统应严格分开《建筑给水排水设计规范》（97版）第3.1.5条有“建筑物雨水管道应单独排出。”条文说明中强调了雨水系统与生活生产排水系统设计计算方法的不同。雨污、雨废合流将会影响生产、生活系统的正常运行。并没有强调对生产、生活将会造成严重后果。笔者当地一直沿用雨废合流系统，但近几年随着经济的发展，群众生活水平的提高，住房面积在增大，层数在增多，经常出现低层住户排水口冒气和溢水的情况，尤其是在排水管堵塞或半堵塞的情况下，水漫“金山”，使房内的高档装修和贮放的物品浸水，造成经济损失，发生多次纠纷，后果严重。笔者认为补充这一条规范很及时，但用词应更加明确。笔者发现发生上述工程事例的项目，其排水
