当前位置：文档之家 › linux下iscsi配置整理

linux下iscsi配置整理

  • 格式：docx
  • 大小：135.47 KB
  • 文档页数：5

存储端业务端口: 10.10.10.100/24，划出一个10.7 GB的lun给linux用，如果正常配置，将会在linux下看到。

存储ISM管理口：192.168.30.100

Linux服务器ISCSI接口：10.10.10.124/24 用户名root 密码： oracle

步骤 ：1 配置Xmanager，打开Xbrowser.新建一个连接。如图

配置完成运行run即可打开linux远程桌面。

1 在存储上配置iscsi接口IP 10.10.10.100/24

设备信息---》存储单元---》端口—》h1

2 打开linux系统配置ip地址 10.10.10.124/24

Rhel6 配置 (注：这一步其实可以在图形界面完成)

Rhel5的配置

Root 登录 右键 打开终端

vi /etc/sysconfig/network-scripts/ifcfg-eth0 （学会用tab自动补齐功能）

按键： i 表示可以输入

BOOTPROTO=static

IPADDR=10.10.10.124 （ipaddr地址）

NETMASK=255.255.255.0 (子网掩码)

输入完毕后 按键： esc

输入 :wq 保存退出

检查： cat /etc/sysconfig/network-scripts/ifcfg-eth0 (借助上下键，自动上次一次的命令)

正确后，请重启服务

service network restart

查看ip地址

vim /etc/sysconfig/network-scripts/ifcfg-eth0 DEVICE="eth0"

BOOTPROTO=none (默认是dhcp)

HWADDR="90:2B:34:4F:AA:90"

NM_CONTROLLED="yes" (//设备eth0是否可以由Network Manager图形管理工具托管)

IPADDR=10.10.10.124 （ipaddr地址）

NETMASK=255.255.255.0 (子网掩码)

ONBOOT="yes" （保证是yes//是否随网络服务启动eth0设备设置生效，默认可是没开的

TYPE="Ethernet"

最后的配置是；

DEVICE="eth0"

BOOTPROTO=none

HWADDR="90:2B:34:4F:AA:90"

NM_CONTROLLED="yes"

IPADDR=10.10.10.124

NETMASK=255.255.255.0

ONBOOT="yes"

TYPE="Ethernet"

UUID="d1445144-a025-431d-a360-937dac207778"

重启生效

service NetworkManager restart (linux区分大小写)

然后输入： ifconfig 看修改的结果

然后测试网络通讯

# ping 10.10.10.100

PING 10.10.10.100 (10.10.10.100) 56(84) bytes of data.

64 bytes from 10.10.10.100: icmp_seq=1 ttl=64 time=0.984 ms

ifconfig

测试：时候可以和存储通讯

ping 10.10.10.100

成功后ctrl +c 终止

3 在存储上 建立raid 划分lun 建立主机组 建立主机 映射lun ,用的网卡，必须发起

4 在linux机器上 4.1

rpm -qa |grep iscsi

如果提示如下：

表示已经安装成功了，所有就不用再安装

没有结果，表示没有安装。安装需要先找到一个类似iscsi-initiator-utils-6.2.0.871-0.10.el5.i386.rpm这样的文件。在安装linux的光盘里面找。

如果没有光盘，可以在有光盘的地方 或者直接在iso找出来，

然后用软件

FileZilla 上传：

输入ip 账户名 密码 端口22

直接拖拽就可以完成上传 /tmp目录

Root 登录 切换到tmp

cd /tmp

然后如下运行下图：

如此就算安装完毕了。

4.2 启动服务，并让其下次开机生效

service iscsi start

chkconfig iscsi on

chkconfig --list iscsi

iscsi 0:off 1:off 2:on 3:on 4:on 5:on 6:off

4.3 安装好iscsirpm后，下一步是发现设备 登录 和退出

在发起前，先确定linux服务器自己的iscsi适配器给自己命名的标识符是什么：如下图执行命令

然后运行下面命令

# iscsiadm -m discovery -t st -p 10.10.10.100 (存储端iscsi口IP地址)

然后会弹出如下提示：

10.10.10.100:3260,258

.huawei:oceanstor:2100ac4e914d145b:cc:20101:10.10.10.100 拷贝出存储端的iscsi名字

然后开始连接登陆存储。输入如下命令

# iscsiadm -m node -T

.huawei:oceanstor:2100ac4e914d145b:cc:20101:10.10.10.100 -p 10.10.10.100 -l

退出登录 –l连接

如果是要断开连接

那么应该输入这个命令：

iscsiadm -m node -T .example.ts1:disk1 -p 192.168.0.83:3260 -u 注：这条命令仅仅参考。

运行后：输入

service iscsi restart 确保ISCSI服务正常运行了

5 配置启动器

6、使用fdisk -l 查看并创建分区(不需要重启)

发现不了的时候 重启一下iscsi服务然后输入

fdisk –l

当看到有

Disk /dev/sdb: 10.7 GB, 10737418240 bytes

64 heads, 32 sectors/track, 10240 cylinders

Units = cylinders of 2048 * 512 = 1048576 bytes

Sector size (logical/physical): 512 bytes / 512 bytes

I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk identifier: 0x00000000

合集下载

linux--ISCSI和CHAP认证

linux--ISCSI和CHAP认证

ISCSI映射和CHAP验证

一、TARGET端

1、安装iscsitarget安装包

创建好需要映射的分区，lvdisplay查看逻辑分区，记录分区路径。

2、配置iscsi，并映射分区

编辑etc/iet/ietd.conf文件，

[root@unaryhost iet]# vi /etc/iet/ietd.conf

添加配置内容，

其中unaryhost.uarydomain是计算机名，isctest是自定义标识符

配置完成，启动服务[root@unaryhost iet]# /etc/init.d/iscsi-target start 在win2008可以看到连接的iscsi盘

3、CHAP验证配置 CHAP验证有两种，一种是针对discovery的，即如果不符合验证的用户名和密码，则initiator端便无法通过"-m discovery"发现指定主机上的任何一个target。 另一种是针对node login的，即果不符合验证的用户名和密码，则initiator端编无法通过--login登录指定主机上的某一个target。

（1）配置discovery验证

格式IncomingUser [name] [password]

Discovery验证为全局参数，所以必须放在第一个Target之前

此处的name是initiator的名字，也可以自定义字符串。

编辑/etc/iet/iet.conf,添加验证参数

（2）配置login验证

格式 IncomingUser [name] [password] 由于是正对login的验证，所以参数放在需要验证的Target后面

配置完成，重新启动iscsi服务生效。 [root@unaryhost iet]# /etc/init.d/iscsi-target restart

二、initiator端

 linux

1、安装iscsi-initiator-utils-.rpm包

iscsiinitiator配置

iscsiinitiator配置

iscsiinitiator配置

1. Linux下iscsi initiator 安装：

在OracleLinux-R6-U4-Server-x8664-dvd.iso中，找到匹配该系统的iscsi initiator版本iscsi-initiator-utils-6.2.0.873-

2.0.1.el6.x8664.rpm； 通过rpm -ivh 安装

2. 启动iscsi服务 cd /etc/init.d ./iscsi start chkconfig iscsi on

3. Linux下iscsi initiator 配置：

配置默认在/var/lib/iscsi

1. ⾸先，存储上需要设置好target 执⾏这些命令需要root权限才有结果 执⾏两次命令，查看fdisk -l，发现LUN可以被挂载两次,多次

使⽤命令会多次挂载

2. 发现磁盘的命令：iscsiadm -m discovery -t st -p 10.182.69.161(存储的ip)

[root@sherry ~]# iscsiadm -m discovery -t st -p 10.182.69.161

10.182.69.161:3260,2 .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed

发现后执⾏ iscsiadm -m node可以看到发现的节点

[root@sherry ~]# iscsiadm -m node

10.182.69.161:3260,2 .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed

执⾏登录命令 iscsiadm -m node --login

[root@sherry ~]# iscsiadm -m node --login

Logging in to [iface: default, target: .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed, portal: 10.182.69.161,3260] (multiple)

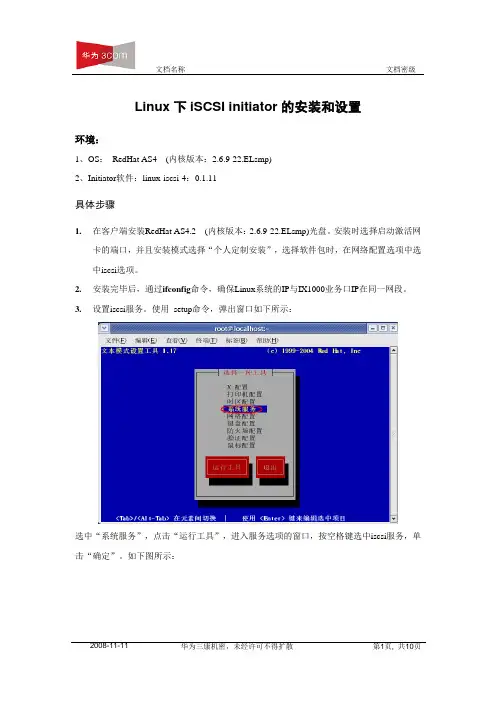

Linux下iSCSI initiator的安装和设置

Linux下iSCSI initiator的安装和设置

文档名称 文档密级

2008-11-11 华为三康机密，未经许可不得扩散 第1页, 共10页

Linux下iSCSI initiator的安装和设置

环境：

1、OS： RedHat AS4 (内核版本：2.6.9-22.ELsmp)

2、Initiator软件：linux-iscsi-4：0.1.11

具体步骤

1. 在客户端安装RedHat AS4.2 (内核版本：2.6.9-22.ELsmp)光盘。安装时选择启动激活网卡的端口，并且安装模式选择“个人定制安装”，选择软件包时，在网络配置选项中选中iscsi选项。

2. 安装完毕后，通过ifconfig命令，确保Linux系统的IP与IX1000业务口IP在同一网段。

3. 设置iscsi服务。使用 setup命令，弹出窗口如下所示：

选中“系统服务”，点击“运行工具”，进入服务选项的窗口，按空格键选中iscsi服务，单击“确定”。如下图所示： 文档名称 文档密级

2008-11-11 华为三康机密，未经许可不得扩散 第2页, 共10页

4. 使用 /etc/init.d/iscsi start命令先启动iscsi服务。

5. 在 /etc/iscsi.conf这个配置文件下，有3项内容需要配置：DiscoveryAddress ，OutgoingUsername， OutgoingPassword 。

其中“DiscoveryAddress”是业务口IP地址，这个地址是在NeoStor上为Target所分配的IP 地址。举例说明：

文档名称 文档密级

2008-11-11 华为三康机密，未经许可不得扩散 第3页, 共10页

 注意：

如果在NeoStor上没有设置CHAP认证，只需要设置DiscoveryAddress一项内容。

“OutgoingUsername”和“OutgoingPassword”，指的是在NeoStor上创建iSCSI协议下的Client的过程中，或者是Client的iSCSI协议的属性里，已设置CHAP认证的用户名和密码。这是针对在NeoStor上设置CHAP认证的情况进行的设置。

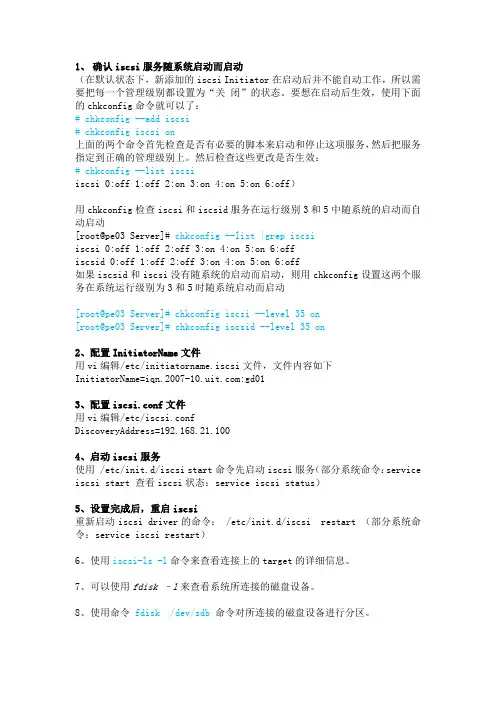

Linux安装iscsi设备总结

Linux安装iscsi设备总结

1、 确认iscsi服务随系统启动而启动

（在默认状态下，新添加的iscsi Initiator在启动后并不能自动工作，所以需要把每一个管理级别都设置为“关 闭”的状态。要想在启动后生效，使用下面的chkconfig命令就可以了：

# chkconfig --add iscsi

# chkconfig iscsi on

上面的两个命令首先检查是否有必要的脚本来启动和停止这项服务，然后把服务指定到正确的管理级别上。然后检查这些更改是否生效：

# chkconfig --list iscsi

iscsi 0:off 1:off 2:on 3:on 4:on 5:on 6:off）

用chkconfig检查iscsi和iscsid服务在运行级别3和5中随系统的启动而自动启动

[root@pe03 Server]# chkconfig --list |grep iscsi

iscsi 0:off 1:off 2:off 3:on 4:on 5:on 6:off

iscsid 0:off 1:off 2:off 3:on 4:on 5:on 6:off

如果iscsid和iscsi没有随系统的启动而启动，则用chkconfig设置这两个服务在系统运行级别为3和5时随系统启动而启动

[root@pe03 Server]# chkconfig iscsi --level 35 on

[root@pe03 Server]# chkconfig iscsid --level 35 on

2、配置InitiatorName文件

用vi编辑/etc/initiatorname.iscsi文件，文件内容如下

InitiatorName=:gd01

3、配置iscsi.conf文件

用vi编辑/etc/iscsi.conf

DiscoveryAddress=192.168.21.100

4、启动iscsi服务

使用 /etc/init.d/iscsi start命令先启动iscsi服务（部分系统命令：service
