电气火灾监控施工方案

电气火灾监控系统

施工方案：电气火灾监控系统

该系统旨在远程监控城市内各建筑的电气火灾安全状态。它由电气火灾监控主机、电气火灾监控器、漏电探测器、电流探测器、系统总线、有线网络和电气火灾网络接入模块组成。

电气火灾监控主机是一个装置，用于接收和监控现场电气火灾监控器报警信号。电气火灾监控器则是一个监控装置，用于接收电气火灾探测器信号，并具有现场报警功能。漏电探测器采集监测回路的漏电信号（或漏电电流信号）并通过系统总线将信号发送给电气火灾监控器。电流探测器则采集监测回路各线缆电流信号并通过系统总线将信号发送给电气火灾监控器。系统总线是电气火灾监控系统与各电气火灾监控器之间的物理传输介质。有线网络是用于电气火灾监控系统与电气火灾远程服务系统通信的TCP/IP有线传输网络。电气火灾网络接入模块是用于电气火灾监控系统与电气火灾远程服务系统之间通信的协议处理与转换模块。监控节点是设置在配电箱（柜）内的现场电气火灾监控器件。

电气火灾监控系统的设置应根据保护对象的使用性质、火灾危险性、疏散和扑救难度等确定。下列场所应设置电气火灾监控系统：符合GB中规定的保护对象为特级、一级除住宅外的场所；任一层建筑面积大于500㎡且设有火灾自动报警系统的公众聚集场所；住院床位在50张以上的医院，幼儿住宿床位在50张以上的幼儿园，老人住宿床位在50张以上的敬老院、福利院和老年公寓。

电气火灾监控系统应独立设置，可与火灾自动报警系统互联，并应能接入电气火灾远程服务系统。系统设计应以漏电、温度、电流及电压监控为主，并具有预警功能，能在被监控参数发生异常但未达到监控报警值前发出预报警信号。

6.1.4 电气火灾监控主机需要实时显示监控参数，如漏电数值、温度数值、线缆电流数值、电压数值和报警部位，包括楼层和配电箱编号等。此外，它应该具备人工在线查询、设定和修改各电气火灾监控器的有关参数，并且应该有实时监控报警和系统故障报警功能。

电气火灾监控系统施工方案

1.项目背景和需求分析

电气火灾是一种常见的火灾形式，对人身财产安全造成严重威胁。为了及时预警和处理电气火灾，需要建立电气火灾监控系统。本方案旨在设计和施工一套可靠的电气火灾监控系统，满足客户对火灾预警和监控的要求。

2.系统组成与原理

（1）探测设备：选用专业的火灾探测器作为主要探测设备，通过对电气火灾产生的典型特征信号进行识别和监测。

（2）控制器与报警器：将火灾探测器的信号传输给控制器，判断是否发生火灾，并触发报警装置发出相应的警报信号。

（3）监控系统：连接控制器和报警器的监控系统负责对电气火灾监测状态和信息进行显示和记录。

3.系统设计与实施

（1）方案设计：根据客户需求、现场实际情况和相关规范要求，设计电气火灾监控系统拓扑结构和布置方案。

（2）材料选型：选择符合国家标准和规定的探测器、控制器、报警器和监控设备，确保系统的可靠性和稳定性。

（3）安装与布线：按照设计方案进行设备的安装和布线，确保各个设备之间的连接稳固可靠。 （4）调试与测试：完成设备的安装后，进行系统的调试和测试，确保各个设备之间的通信正常，监控系统的显示和记录功能可用。

（5）培训与运维：针对系统操作和维护，提供培训和指导，确保相关人员能够熟练操作和维护系统。

4.系统特点与创新

（1）可靠性：选用专业的控制器和报警器，确保系统的稳定性和可靠性。

（2）灵敏度：探测器具有较高的灵敏度，能够及时发现电气火灾的预警信号。

（3）实时性：监控系统能够实时显示和记录电气火灾的监测状态和信息，提供实时的火灾情况。

（4）可扩展性：系统设计考虑到未来的扩展需求，可以根据实际情况进行系统的扩展和升级。

（5）易操作性：系统操作界面友好，相关人员能够轻松掌握操作技能。

5.安全与保密

（1）合法合规：系统设计和实施符合国家法律法规和相关标准规范要求。

（2）保密机制：系统安装过程中，保护客户的企业秘密和相关信息，确保系统的安全和保密。

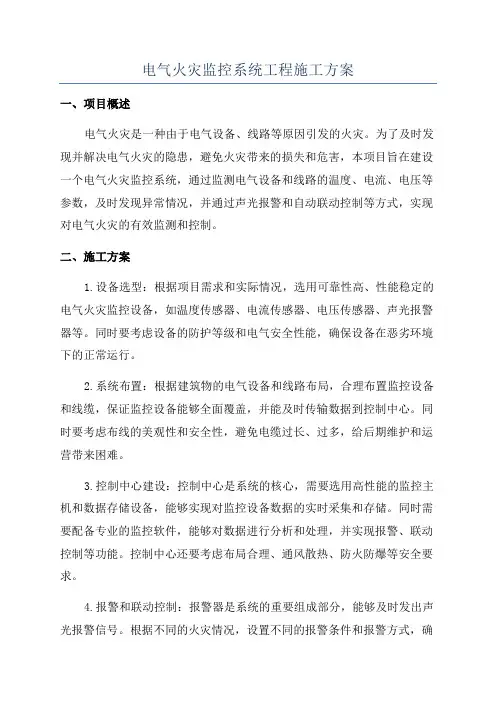

电气火灾监控系统工程施工方案

一、项目概述

电气火灾是一种由于电气设备、线路等原因引发的火灾。为了及时发现并解决电气火灾的隐患，避免火灾带来的损失和危害，本项目旨在建设一个电气火灾监控系统，通过监测电气设备和线路的温度、电流、电压等参数，及时发现异常情况，并通过声光报警和自动联动控制等方式，实现对电气火灾的有效监测和控制。

二、施工方案

1.设备选型：根据项目需求和实际情况，选用可靠性高、性能稳定的电气火灾监控设备，如温度传感器、电流传感器、电压传感器、声光报警器等。同时要考虑设备的防护等级和电气安全性能，确保设备在恶劣环境下的正常运行。

2.系统布置：根据建筑物的电气设备和线路布局，合理布置监控设备和线缆，保证监控设备能够全面覆盖，并能及时传输数据到控制中心。同时要考虑布线的美观性和安全性，避免电缆过长、过多，给后期维护和运营带来困难。

3.控制中心建设：控制中心是系统的核心，需要选用高性能的监控主机和数据存储设备，能够实现对监控设备数据的实时采集和存储。同时需要配备专业的监控软件，能够对数据进行分析和处理，并实现报警、联动控制等功能。控制中心还要考虑布局合理、通风散热、防火防爆等安全要求。

4.报警和联动控制：报警器是系统的重要组成部分，能够及时发出声光报警信号。根据不同的火灾情况，设置不同的报警条件和报警方式，确保报警的及时性和准确性。同时，通过与其他设备的联动控制，如自动关闭电源、切断电路等方式，实现对火灾的应急处理。

5.施工管理：施工过程中要进行有效的项目管理，包括人员安排、进度控制、质量监督等。施工人员要具备相关的资质和技术，严格按照施工规范进行操作。同时要进行现场安全管理，做好防火、防爆等安全措施，确保施工过程的安全性和顺利进行。

6.完成验收：施工完成后，需要进行系统的验收工作。包括设备的安装调试、系统的功能测试和性能验证等。验收过程应由专业的验收人员进行，确保系统达到设计要求并能正常运行。

电气火灾监控系统施工方案

1. 引言

电气火灾是造成许多重大火灾事故的主要原因之一。为了提高电气火灾的预防和监控能力，电气火灾监控系统应运而生。本文档旨在提供一种电气火灾监控系统的施工方案，以确保系统能够有效地运作并提供准确的监控和预警能力。

2. 系统概述

电气火灾监控系统是一种基于传感器和监控设备的系统，可以实时监测电气设备的温度和电流等参数，并通过预设的算法判断是否存在火灾风险。系统可以及时发出预警，并采取相应的措施以减轻火灾的影响。

3. 施工流程

3.1 确定监控范围

在施工前，需要先确定需要监控的范围，例如电气设备房、开关柜等。根据场地实际情况和设计需求，制定监控范围的详细方案。 3.2 选择传感器和监控设备

根据监控范围的要求，选择适合的温度传感器、电流传感器和监控设备。传感器要具有精确度高、稳定性好和抗干扰能力强的特点，监控设备要支持实时数据采集和远程控制。

3.3 设计布线方案

根据监控范围的实际情况，设计合理的布线方案。布线要考虑到传感器与监控设备之间的距离、传感器的数量和位置等因素，以保证信号的稳定传输。

3.4 安装传感器和监控设备

按照设计好的布线方案，安装传感器和监控设备。安装时要注意传感器与电气设备之间的隔离和绝缘，以确保系统的安全运行。

3.5 联接和测试

完成传感器和监控设备的安装后，进行联接和测试。确保传感器的信号能够准确传输给监控设备，并通过测试验证系统的正常运行。 3.6 系统调试和优化

在系统正常运行后，进行系统的调试和优化工作。调试包括调整传感器的阈值和算法参数，优化包括对数据处理和存储的性能优化。

4. 系统功能

电气火灾监控系统主要具有以下功能： - 实时监测电气设备的温度和电流等参数； - 通过预设的算法判断是否存在火灾风险； - 及时发出预警并采取相应的措施；

- 支持远程监控和远程控制。

5. 系统部署

5.1 硬件设备

电气火灾监控系统的硬件设备主要包括传感器、监控设备和报警设备。其中传感器负责采集电气设备的温度和电流等参数，监控设备用于处理传感器的信号并进行预警判断，报警设备用于发出预警信号。 5.2 软件平台
