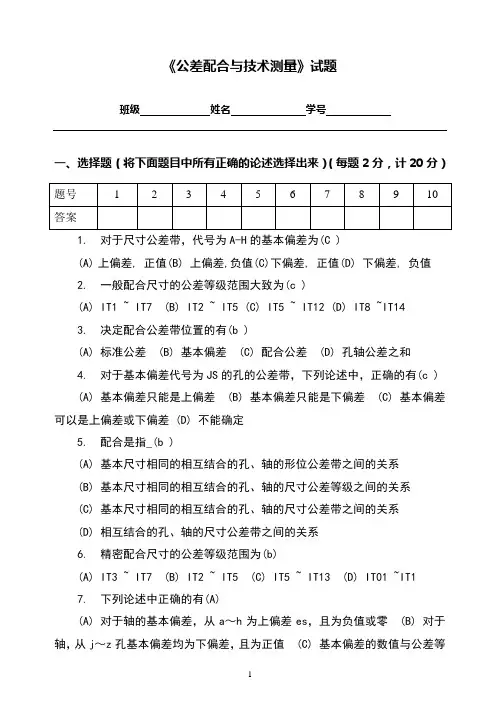

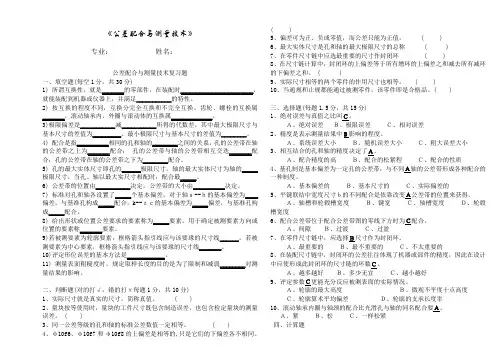

《公差配合与测量技术》专业：____________姓名：_________
公差配合与测量技术复习题
一、填空题(每空1分，共30分)
1) 所谓互换性，就是_______的零部件，在装配时_______________________，就能装配到机器或仪器上，并满足___________的特性。
2) 按互换的程度不同，互换分完全互换和不完全互换。齿轮、螺栓的互换属_______，滚动轴承内、外圈与滚动体的互换属_____________。
3)极限偏差是___________减___________所得的代数差，其中最大极限尺寸与基本尺寸的差值为_________。最小极限尺寸与基本尺寸的差值为________。
4) 配合是指__________相同的孔和轴的________之间的关系，孔的公差带在轴的公差带之上为_______配合；•孔的公差带与轴的公差带相互交迭_______配合；孔的公差带在轴的公差带之下为________配合。
5) 孔的最大实体尺寸即孔的______极限尺寸，轴的最大实体尺寸为轴的_____极限尺寸，当孔、轴以最大实尺寸相配时，配合最_____。
6) 公差带的位置由___________决定，公差带的大小由__________决定。
7) 标准对孔和轴各设置了_____个基本偏差，对于轴ａ--ｈ的基本偏差为____偏差，与基准孔构成_____配合，k--ｚｃ的基本偏差为_____偏差，与基准孔构成_____配合。
8) 给出形状或位置公差要求的要素称为_____要素，用于确定被测要素方向或位置的要素称_______要素。
9)若被测要素为轮廓要素，框格箭头指引线应与该要瑑的尺寸线______，若被测要素为中心要素，框格箭头指引线应与该要瑑的尺寸线_______。
10)评定形位误差的基本方法是____________。
11) 测量表面粗糙度时，规定取样长度的目的是为了限制和减弱________对测量结果的影响。
二、判断题(对的打√，错的打х每题1分，共10分)
1、实际尺寸就是真实的尺寸，简称真值。 ( )
2、量块按等使用时，量块的工件尺寸既包含制造误差，也包含检定量块的测量误差。 ( )
3、同一公差等级的孔和轴的标准公差数值一定相等。 ( )
4、φ10f6、φ10f7和φ10f8的上偏差是相等的,只是它们的下偏差各不相同。 ( )
5、偏差可为正、负或零值，而公差只能为正值。 ( )
6、最大实体尺寸是孔和轴的最大极限尺寸的总称 ( )
7、在零件尺寸链中应选最重要的尺寸作封闭环 ( )
8、在尺寸链计算中，封闭环的上偏差等于所有增环的上偏差之和减去所有减环的下偏差之和。 ( )
9、实际尺寸相等的两个零件的作用尺寸也相等。 ( )
10、当通规和止规都能通过被测零件，该零件即是合格品。( )
三、选择题(每题1.5分，共15分)
1、绝对误差与真值之比叫Ｃ。
Ａ、绝对误差 Ｂ、极限误差 Ｃ、相对误差
2、精度是表示测量结果中B影响的程度。
Ａ、系统误差大小 Ｂ、随机误差大小 Ｃ、粗大误差大小
3、相互结合的孔和轴的精度决定了Ａ。
Ａ、配合精度的高 Ｂ、配合的松紧程 Ｃ、配合的性质
4、基孔制是基本偏差为一定孔的公差带，与不同Ａ轴的公差带形成各种配合的一种制度。
Ａ、基本偏差的 Ｂ、基本尺寸的 Ｃ、实际偏差的
5、平键联结中宽度尺寸ｂ的不同配合是依靠改变Ａ公差带的位置来获得。
Ａ、轴槽和轮毂槽宽度 Ｂ、键宽 Ｃ、轴槽宽度 Ｄ、轮毂槽宽度
6、配合公差带位于配合公差带图的零线下方时为Ｃ配合。
Ａ、间隙 Ｂ、过渡 Ｃ、过盈
7、在零件尺寸链中，应选择Ｂ尺寸作为封闭环。
Ａ、最重要的 Ｂ、最不重要的 Ｃ、不太重要的
8、在装配尺寸链中，封闭环的公差往往体现了机器或部件的精度，因此在设计中应使形成此封闭环的尺寸链的环数Ｃ。
Ａ、越多越好 Ｂ、多少无宜 Ｃ、越小越好
9、评定参数Ｃ更能充分反应被测表面的实际情况。
Ａ、轮廓的最大高度 Ｂ、微观不平度十点高度
Ｃ、轮廓算术平均偏差 Ｄ、轮廓的支承长度率
10、滚动轴承内圈与轴颈的配合比光滑孔与轴的同名配合要Ａ。
Ａ、紧 Ｂ、松 Ｃ、一样松紧
四、计算题 1、设某孔、轴配合的基本尺寸为mm60，要求间隙在um30～um80之间，试确定孔、轴公差等级和配合代号，并画出公差带图和配合公差图。（20分）
解:
2、某孔和尺寸为11120H，试确定验收极限并选择计量器具。（10分）
解：
3、加工一轴套，按0190.0165A加工外圆，按0160.0250A镗孔，内、外圆同轴度误差可略去不计，求壁厚的基本尺寸及极限偏差。（10分）
参考答案
一、填空题
1、同一规格 不经任何挑选、修配或调整 使用性能
2、完全互换 不完全互换
3、基本尺寸 极限尺寸 上偏差 下偏差
4、基本尺寸 公差带 间隙 过渡 过盈
5、最小 最大 紧
6、基本偏差 标准公差
7、28 上 间隙 下 过盈
8、被测 基准
9、错开 对齐
10、最小条件法
11、表面波度
二、判断题
1、х 2、х 3、х 4、√ 5、√
6、х 7、х 8、√ 9、х 10、х
三、选择题(每题1.5分，共15分)
1、Ｃ 2、B。 3、Ａ 4、Ａ 5、Ａ
6、Ｃ 7、Ｂ 8、Ｃ 9、Ｃ 10、Ａ。
四、计算题
1、
解1、对孔轴无特殊要求，故取基孔制。（2分）
2、umXXTf503080minmax
设)(252umTTTFdD （2分）
3、查表得孔、轴精度为IT6～IT7之间，取孔为IT7，轴为IT6。
则.19,30umTumTdD （2分） 间隙配合按最小间隙确定轴的基本偏差，umXes30min
查表得f的基本偏差umes30，则umTeseid491930（2分）
孔的下偏差0EI，上偏差umES30（2分）
则umumeiESX80794930max，umesEIX30300min。（2分）
满足要求。故孔轴配合为6730fH。（2分）
（6分）
2、 解：查表3-3得um1IT1130，mmumA013.013 ，mmumu012.0121，（2分）
则轴为130.0060（2分）
故 上验收极限＝mmAESDAD117.20013.0130.020max（2分）
下验收极限＝mmAEIDAD013.20013.020min（2分）
查表3-5得分度值为0.01的内径千分尺其不确定度为0.008mm，小于0.012mm。
故选分度值为0.01的内径千分尺为测量器具。（2分）
3、
解：尺寸链图如左 （2分）
班 级
姓 名
学 号
已知：mmAB0095.0115.3221，mmAB08.00222521，（2分）
1B是增环，2B是减环，0B是封闭环。（2分）
＝1B－2B＝32.5－25＝7.5mm（1分）
0210EIESES，175.008.0095.0210ESEIEI（2分）
故封闭环尺寸为mm0175.05.7（1分）
试卷代号：
三门峡职业技术学院2009~2010学年第二学期期末考试
07级数控技术专业《公差配合与测量技术》
一、填空题：（每题1分，共40分）
1、我国的标准由 、 、 、 、四个层次组成。
2.表面粗糙度的参数值有已标准化主要参数有 、 、 、 。
3、一个完整的测量过程包括 、 、 、
四个基本要素。
4、对于一般零件来讲测量对象就是零件几何要素的三项基本精度即____________、____________、____________。
5.花键联接具有许多优点 ：__________、___________、____________。
6、滚动轴承的内孔与轴颈是_________制___ __配合外径与壳体是_________制_________配合。
7、齿轮加工误差主要来源于 、 、 、 、四个方面。
8.零件的几何量误差主要是指 、 、 、和
等。
9.基本尺寸的大小是设计时根据零件的使用要求，通过 、
或 的方法而确定的。
10.通过测量获得的某一孔、轴的尺寸成为 。 一 二 三 四 总分
11.尺寸偏差是 ，因而有正、负的区别;而尺寸公差使用绝对值来定义的，因而在数值前不能 。
共5页第1页
12.当最大极限尺寸等于基本尺寸时，其 偏差等于零;当零件的实际尺寸等于其基本尺寸时，其 偏差等于零。
13.从加工的角度看，基本尺寸相同的零件，公差值 ，加工就 。
14.当EI-es≥0，此配合必为 配合；当ES-ei≤0，此配合必为
配合。
15.孔、轴配合时，若ES=ei，则此配合是 配合；若ES=es，则此配合是 配合；若EI=es，则此配合是 配合；若EI=ei，则此配合是 配合。
16.标准公差数值与两个因素有关，它们是 和 。
17.由于存在基本尺寸的影响，因此不能以 的大小来判断零精度的高低，而只能 以 的高低作为判断的依据。
18.在基本尺寸相同的情况下，公差等级越高，公差值 。
19.配合代号用孔、轴 的组合表示，写成分数形式，分子为 ，分母为 。
20.选择基准制的原则：在一般情况下优先采用 ，其次采用 ，如有特殊需要允许采用 。
