当前位置：文档之家 › 一水硫酸锌生产工艺流程

一水硫酸锌生产工艺流程

  • 格式：doc
  • 大小：15.67 KB
  • 文档页数：3

一水硫酸锌生产工艺流程

英文回答：

The production process of zinc sulfate heptahydrate,

also known as zinc sulphate heptahydrate, involves several

steps. Firstly, zinc oxide (ZnO) or zinc metal (Zn) is

dissolved in sulfuric acid (H2SO4) to form zinc sulfate

(ZnSO4). This reaction is exothermic and requires careful

control of temperature and concentration. The equation for

this reaction is:

ZnO + H2SO4 → ZnSO4 + H2O.

Next, the solution is filtered to remove any impurities

or undissolved solids. Filtration is typically done using a

filter press or a vacuum filter. The filtered solution is

then concentrated by evaporation to increase the zinc

sulfate concentration. This can be achieved by heating the

solution in a evaporator or by using a multi-effect

evaporator system.

After concentration, the zinc sulfate solution is

cooled down to allow the crystals of zinc sulfate

heptahydrate to form. The heptahydrate form is the most

common and stable form of zinc sulfate. The crystals are

then separated from the mother liquor through a centrifuge

or a filter. The separated crystals are washed with water

to remove any impurities and then dried. The drying process

can be done by air drying or by using a rotary dryer.

Once dried, the zinc sulfate heptahydrate crystals are

ready for packaging and distribution. They can be used in

various applications, such as fertilizers, animal feed

supplements, and in the production of zinc salts for

industrial uses.

中文回答：

生产硫酸锌七水合物的工艺流程涉及几个步骤。首先，将氧化锌（ZnO）或锌金属（Zn）溶解在硫酸（H2SO4）中，形成硫酸锌（ZnSO4）。这个反应是放热反应，需要对温度和浓度进行仔细控制。这个反应的化学方程式为：

ZnO + H2SO4 → ZnSO4 + H2O.

接下来，将溶液通过过滤来去除任何杂质或未溶解的固体。过滤通常使用压滤机或真空过滤器进行。过滤后的溶液经过蒸发浓缩，以增加硫酸锌的浓度。这可以通过在蒸发器中加热溶液或使用多效蒸发系统来实现。

浓缩后，将硫酸锌溶液冷却，使硫酸锌七水合物结晶形成。七水合物是硫酸锌最常见和稳定的形式。然后，通过离心机或过滤器将晶体与母液分离。分离出的晶体经过水洗去除杂质，然后进行干燥。干燥过程可以通过自然风干或使用旋转干燥机进行。

一旦干燥，硫酸锌七水合物晶体就可以进行包装和分销。它们可以用于各种应用，如肥料、动物饲料添加剂以及用于工业用途的锌盐的生产。

合集下载

一水硫酸锌的介绍、使用方法以及作用

一水硫酸锌的介绍、使用方法以及作用

一水硫酸锌的介绍、使用方法以及作用

一水硫酸锌介绍

一水硫酸锌，化学式为ZnSO4·H2O，是一种白色晶体粉末，是锌离子和硫酸根离子的化合物。它是一种重要的工业原料，广泛用于电镀、印染、农业等领域。

一水硫酸锌的制备方法

1. 直接从硫酸和锌中生成：将锌精矿和浓硫酸混合，加热至50℃以上，反应生成二水合硫酸锌，然后加入适量蒸馏水，控制pH值为2~3，反应产生一水合硫酸锌，离心、干燥即可得到一水合硫酸锌。

2. 从锌氢氧化物和硫酸中生成：将锌氢氧化物和浓硫酸混合，加热至85℃以上，反应生成一水合硫酸锌，离心、干燥即可得到一水合硫酸锌。

一水硫酸锌的使用方法

1. 电镀

一水硫酸锌在电镀行业中是一种广泛应用的电解液。通过将一水硫酸锌溶液作为电解液，通过阳极和阴极的反应，形成锌层，从而实现对不同材料的电镀。

2. 印染

一水硫酸锌被广泛用于印染工业中，主要用于棉、麻、丝等天然纤维和人造纤维的硫染色。它可以与邻菲罗啉、氨和尘蚀剂等配合使用，以加速染料的着色反应。

3. 养殖业

一水硫酸锌作为一种矿物营养素，可以用于养殖业中，以满足动物的生长发育和饲料增效的需要。常用剂量是每吨饲料添加0.1%-0.2%的一水硫酸锌。

4. 其他工业领域

一水硫酸锌在其他工业领域中也有广泛应用。例如，它可以用作造纸工业的防腐剂，作为化学反应的催化剂，以及在橡胶、油漆和染料制造等方面发挥作用。

一水硫酸锌的作用

1. 电镀：一水硫酸锌作为电解液被广泛应用于金属电镀领域。通过它可以制备出具有均匀光泽的金属制品，同时提高金属材料的防腐性能，延长使用寿命。 2. 印染：一水硫酸锌可以加速染料的着色反应，提高染色效率。此外，它还可以增加染料对纤维的亲和力，从而使染色更加牢固，不易褪色。

3. 养殖业：锌是人体和动物所需的重要微量元素之一，在动物体内参与各种代谢过程。一水硫酸锌作为一种矿物营养素，能够增强动物的免疫力和抗病能力，促进生长发育，提高繁殖能力。

七厂一水硫酸锌工序工艺技术操作规程

七厂一水硫酸锌工序工艺技术操作规程

七厂一水硫酸锌工序工艺技术操作规程 页：5-1 版本 ：2.0

1 范围

本标准规定了ZnSO4·H2O生产过程中浓缩结晶干燥装包工序工艺操作规范，适用于一水硫酸锌工序工艺操作过程。

2 工艺流程图

离心机

滤 饼

电动葫芦

下料斗、螺旋输送机

气流干燥

贮料仓

装包 旋风收尘 旋风收尘

布袋收尘

收尘粉

(返净化工序氧化桶) 热风(自热风炉来) ↓

↓

↓ ↓ ↓

↓ ↓

↓

↓

↓ ↓ ↓ ↓

↓ ←

一水硫酸锌工序工艺流程图 母 液

返回净化工序氧化桶 ZnSO4·7H2O结晶液

精制 ZnSO4溶液

浓 缩

结 晶

↓

ZnSO4·H2O产品

→

3 基本原理

七厂一水硫酸锌工序工艺技术操作规程 页：5-2 版本 ：2.0

3.1 利用蒸汽间接加热 ，蒸发掉ZnSO4溶液中水份 ，使ZnSO4溶液浓度增大 ，当浓度≥65Be、温度≥70℃时，ZnSO4·H2O以结晶形态从水溶液中析出。

3.2 利用离心原理，将ZnSO4·H2O结晶液中的水份脱除，利用高温热风把 ZnSO4·H2O晶体中的游离水蒸发除去。

4 原材料质量要求

ZnSO4溶液浓度30-35Be，Cd2+≤5mg/l。

5 工艺技术条件

浓缩后浓度35-40Be，结晶浓度≥60Be。

热风出口温度：230-350℃；

6 岗位操作法

6.1 浓缩

6.1.1 把ZnSO4溶液从贮液方桶放到预浓缩桶中。

6.1.2 开蒸汽间接加热溶液，浓缩过程中应及时补充ZnSO4溶液，防止加热盘管露出液面。

6.1.3 在浓缩过程中，用波米计测量浓度，当溶液的浓度达到35-40Be时，可泵送结晶桶。

6.1.4 认真检查结晶桶底阀是否关闭，搅拌设备是否正常，确认正常后即

可把浓度为35-40Be的溶液从浓缩桶中打到结晶桶。

硫酸锌的性能及生产方法和用途

硫酸锌的性能及生产方法和用途

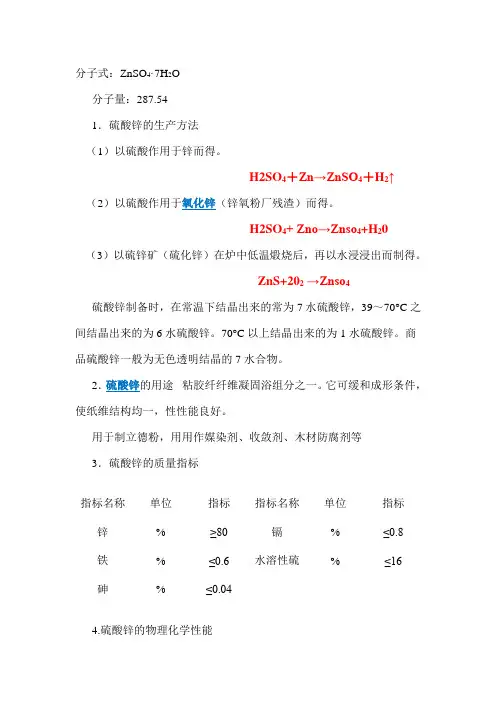

分子式：ZnSO4·7H2O

分子量：287.54

1．硫酸锌的生产方法

（1）以硫酸作用于锌而得。

H2SO4＋Zn→ZnSO4＋H2↑

（2）以硫酸作用于氧化锌（锌氧粉厂残渣）而得。

H2SO4+ Zno→Znso4+H20

（3）以硫锌矿（硫化锌）在炉中低温煅烧后，再以水浸浸出而制得。

ZnS+202 →Znso4

硫酸锌制备时，在常温下结晶出来的常为7水硫酸锌，39～70°C之间结晶出来的为6水硫酸锌。70°C以上结晶出来的为1水硫酸锌。商品硫酸锌一般为无色透明结晶的7水合物。

2．硫酸锌的用途 粘胶纤纤维凝固浴组分之一。它可缓和成形条件，使纸维结构均一，性性能良好。

用于制立德粉，用用作媒染剂、收敛剂、木材防腐剂等

3．硫酸锌的质量指标

指标名称 单位 指标 指标名称 单位 指标

锌 % ≥80 镉 % ≤0.8

铁 % ≤0.6 水溶性硫 % ≤16

砷 % ≤0.04

4.硫酸锌的物理化学性能 外观：无色透明明晶体，暴露在空气中易风化为白色粉末。带金属味。

比重（D425）：2.0（7水合物）

3.54（无水物）

熔点：100℃

热稳定性：100℃时失去6分子结晶水，280℃时失去全部结晶水，600℃时分解。

溶解性：能溶于水和甘油，其水溶液呈酸性，5％水溶液的pH值为6左右。溶于乙醇。

其他性能：能与碱类起作用。

毒性：微有毒性，不可入口。皮肤、粘膜直接接触硫酸锌溶液时，可产生烧灼感、疼痛，甚至产生鸡眼溃疡、鼻中隔烂穿孔等。

七水硫酸锌制备方法

七水硫酸锌制备方法

第 1 页 共 2 页 七水硫酸锌制备方法

七水硫酸锌 [物化性质]别号为锌矾，皓矾，为无色或白色结晶性粉末物质，密度1.957g/cm3，在干燥空气中易风化。易溶于水和胺类，微溶于乙醇和甘油，不溶于液氨和酮。加热到30℃失去1分子结晶水，100℃失去6分子结晶水，280℃失去7分子结晶水，767℃分解成ZnO和SO3。 [制备办法]普通采纳酸水解法制备。在带搅拌器的耐酸反应釜中，先加入少量氧化锌和一定量硫酸形成稀溶液，然后在搅拌下加入调成浆状，再加入硫酸控制pH值为5.1，即为反应尽头。将反应液过滤，滤液加热至80℃，加入锌粉，将铜、镉、镍等置换出来，再过滤，滤液加热至80℃以上，加入(或漂白粉)并加热至沸，将铁、锰等杂质氧化。过滤后滤液先经澄清，然后蒸发至49～52°Be，经冷却结晶，离心脱水和干燥制得七水硫酸锌。 (1)从废锌铁合金中制备七水硫酸锌

①酸溶在带搅拌的耐酸反应器中加入30%的稀硫酸，然后加入破裂好过量的废锌铁合金零件，开头反应，用水蒸气对反应器加热，温度控制在80～95℃，可间断加热、搅拌、反应至无气体放出，pH值为5.1即为反应尽头，主要反应式： ②过滤反应终止后，趁热过滤(在过滤器中举行)，滤出Cu、As混合的不溶黑色絮状杂质，As有部分形成AsH3气体放出，AsH3有毒，所以生产车间中通风和防护措施一定要良好。

③用黄铁钒法净化除铁向滤液中加入氧化剂NaClO3或KCIO3，将Fe2+所有转化为Fe3+，控制加热温度为85～95℃，pH值在1.6～1.8范围内。在搅拌的条件下，加入Na2SO4，Fe3+在热溶液中生成黄色黄铁矾大颗粒沉淀，趁热过滤，除去杂质铁。反应方程如下：

4FeSO4+NaCIO4+4H2SO4→2Fe2(SO4)4+NaCl+4H2O ④蒸发和结晶将最后过滤所得纯净的硫酸锌溶液注入蒸发器中，加热蒸发至溶液的浓度为49～52°Be，外观溶液表面浮现鳞片时，停止加热，趁热将浓溶液注入结晶器中，冷却结晶出无色的ZnSO4·7H2O晶体，最佳结晶温度为18～12℃。 (2)利用菱锌矿抽取七水硫酸锌 锌菱矿的主要成分是ZnCO3，焙烧后得氧化物，再用硫酸举行浸取，此时发生如下主反应： 第 2 页 共 2 页 ZnO+H2SO4→ZnSO4+H2O 菱锌矿焙烧后，其中的亚铁被氧化为高铁，锰被氧化成。用硫酸浸取焙烧矿粉时，Pb、Cu、Fe、Ca、Mg、Cd等也有与Zn类似的反应，生成物中PbSO、CaSO4溶解度较小，而含量较多的硅为不溶性硅酸盐或多硅酸盐。pH值为5.0时，Fe3+、A13+彻低水解为Fe(OH)3及Al(OH)3沉淀，Zn2+则在pH值为5.5时才开头水解。故中性浸取液(控制pH值5.2)过滤便可除去Si及Fe3+、A13+，基本除去Ca2+、Pb2+及Mn2+，而锌粉不损失。通过氧化法再除去少量的Fe2+、Mn2+，锌粉置换法除Cu2+、Cd2+等重金属，沉淀法除Mg2+，制得精制的硫酸锌溶液，此液挺直蒸发、浓缩、结晶，制得七水硫酸锌。 (3)电解法精制粗硫酸锌 用焙烧后的锌精矿或粗锌溶于硫酸，可以得到粗硫酸锌溶液。粗制的硫酸锌溶液中常含有少量的铁、锰、铜、镉等杂质，用电解法除杂质时，为不使锌在电极上析出，用法较低的电流密度为宜。为低电流密度下，铁、锰在阳极区别别以和二氧化锰形式析出，而铜、镉在阴极区则以金属形式析出。金属或金属氧化物在电极上沉积，金属离子放电和表面蔓延同时举行，在一定程度上表面蔓延起重要作用。因此，当沉积物原子蔓延到结晶位错中去时，可以中断外电流。 [技术指标] HG/T2326-2005工业硫酸锌 [应用]在冷却水系统中，锌盐是最常用的阴极型缓蚀剂，主要由锌离子起缓蚀作用。在阴极部位，因为OH-的聚积，使局部pH值上升，Zn2+能快速形成Zn(OH)2，沉积于阴极表面，抑制阴极反应而起缓蚀作用。 锌盐普通是和聚磷酸盐、有机膦酸盐、多元醇磷酸酯、等复配起增效作用，并可降低它们的用量。锌离子在复合缓蚀剂中常用量为2～4mg/L。锌盐用量增强，腐蚀速度降低，但超过一定浓度后，锌离子用量继续增强，对腐蚀速度的影响不太显然，反而会增强运行成本和排污水中的锌离子浓度。
