内燃机工作原理

内燃机的构造及工作原理

内燃机，也称为发动机，是现代交通工具和许多家用电器的核心部件。不同于蒸汽机等外燃机，内燃机是一种热力机械，即从燃烧燃料产生热能，通过能量转换产生动力，输出机械能和热能的发动机。在本文中，我们将深入探讨内燃机的构造及工作原理。

一、内燃机的构造

内燃机由多个部件组成，每个部件的构造和功能不同，协同工作，在发动机运转过程中，才能将燃油能转化为动力输出。以下是内燃机的主要构造：

1. 缸体及缸盖

内燃机的主体部分是缸体和缸盖，彼此连接成为整体。缸体是一个长圆柱形的筒体，里面有一个圆柱形的容积，即为缸内。缸内的形状和大小根据不同的燃烧室形状和大小而定。缸盖则作为缸体的顶部，封闭了缸内。

2. 活塞及活塞环

活塞是内燃机中主要的运动部件，是一个圆柱体，材质通常是铝或铸铁。活塞上开有一个小孔，称为活塞销穴，可用来固定活塞销。活塞上还有一个凸起，称为活塞头。活塞环被固定在活塞上沿着活塞径向走向。活塞环的作用是密封气缸，确保活塞在缸内运动时气体不会泄漏。

3. 活塞销

活塞销是将活塞与活塞连杆连接在一起的部件。它是一根圆形的轴，材质通常是钢或铬合金钢。活塞销的工作原理是将活塞上的动力传递到连杆上，然后通过曲轴将动力传递到发动机的其他部件。

4. 连杆

连杆是将活塞与曲轴连接在一起的零件，它的长度和形状取决于缸距和曲轴。通过连接活塞上的活塞销和曲轴上的曲轴销，连杆转化活塞上的往复运动成为曲轴上的旋转运动。

5. 曲轴

曲轴是内燃机的关键部件之一，是一个大型的旋转轴。它类似于一个长方形的轴，上面有几个凸起，具有不同长度的曲柄臂。它的作用是将来自连杆的线性力转变为旋转力，使发动机产生动力输出。

6. 气门与点火系统

气门系统由进气门和排气门组成，控制着油气混合物的进出。点火系统包括点火线圈和火花塞，控制着燃料的燃烧。

二、内燃机的工作原理

内燃机的工作原理是当燃料和空气混合物在发动机的燃烧室中被点燃时，发生爆炸，使空气和燃料混合物的压力快速增加。这种高压力的气体推动活塞向下移动，从而转动曲轴。当活塞到达缸体底部时，进气门打开，将新鲜空气和燃料混合物进入缸内，排气门也一并打开，将废气排出缸体。接着，活塞又开始了向上移动的运动，压缩了混合气体。当活塞移动到顶部时，火花塞点燃混合气体，引发新一轮的燃烧过程。这个过程不断进行，形成了内燃机的连续循环。

内燃机的工作原理

内燃机是一种将燃料燃烧产生的能量转化为机械能的设备，广泛应用于汽车、船舶、飞机等交通工具和发电机组等领域。它通过内燃过程来驱动活塞，从而将热能转化为机械能。本文将详细介绍内燃机的工作原理。

一、内燃机的组成部分

内燃机主要由缸体、活塞、曲轴、气门机构和点火系统等组成。

缸体是内燃机的重要组成部分，它承载着燃料燃烧时产生的高压气体。活塞是在缸内来回运动的部件，通过活塞的上下运动来完成吸气、压缩、燃烧和排气四个工作过程。曲轴与活塞相连，将活塞的往复运动转化为旋转运动。气门机构用于控制气门的开闭，从而调节燃气进出缸体的时间。点火系统则负责提供高能火花以点燃混合气体。

二、内燃机的工作过程

内燃机的工作过程主要包括吸气、压缩、燃烧和排气四个阶段。

1. 吸气阶段：活塞下行时，气门开启，气缸内的工作介质（燃气和空气的混合物）被大气压力推入气缸内。

2. 压缩阶段：活塞上升时，气门关闭，气缸内的工作介质被活塞推向缸顶，压缩成高压高温的混合气体。

3. 燃烧阶段：在高压高温条件下，点火系统释放高能火花，引燃混合气体，燃烧产生的热能使气缸内的压力快速增大，推动活塞下行。 4. 排气阶段：活塞再次上升时，气门再次开启，废气通过排气门排出气缸，为下一个循环做准备。

三、内燃机的燃油供给方式

内燃机的燃料供给主要有喷射式和化油器两种方式。

1. 喷射式供油系统：喷射式供油系统是现代内燃机常用的供油方式。它采用高压泵将燃油送至喷油嘴，通过精确的喷油控制，将燃油喷入气缸内，实现燃烧。

2. 化油器供油系统：化油器供油系统则是早期内燃机常用的供油方式。它通过化油器将液体燃料雾化成可燃气体，混合后再进入气缸燃烧。

四、内燃机的工作原理

内燃机的工作原理基于双冲程循环理论。它具有以下几个特点：

1. 自启动能力：内燃机可由点火系统提供的高能火花启动，无需外力辅助。

2. 高效率：内燃机可以通过调整气门的开闭时间和点火提前角来实现不同工况下的高效率工作。

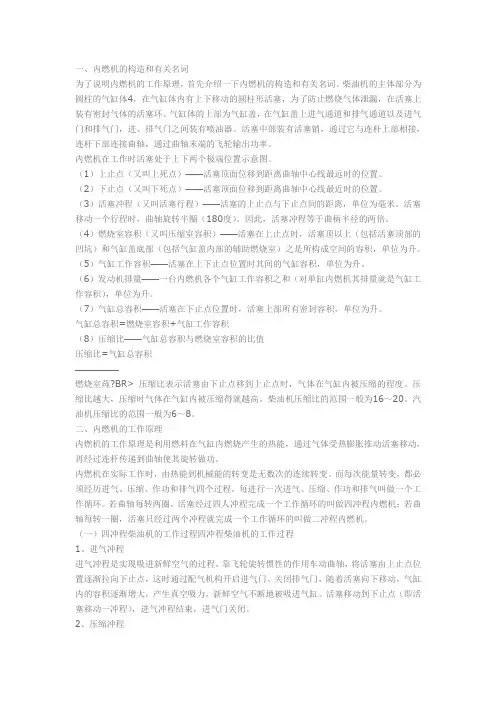

一、内燃机的构造和有关名词

为了说明内燃机的工作原理，首先介绍一下内燃机的构造和有关名词。柴油机的主体部分为圆柱的气缸体4，在气缸体内有上下移动的圆柱形活塞，为了防止燃烧气体泄漏，在活塞上装有密封气体的活塞环。气缸体的上部为气缸盖，在气缸盖上进气通道和排气通道以及进气门和排气门，进、排气门之间装有喷油器。活塞中部装有活塞销，通过它与连杆上部相接，连杆下部连接曲轴，通过曲轴末端的飞轮输出功率。

内燃机在工作时活塞处于上下两个极端位置示意图。

（1）上止点（又叫上死点）——活塞顶面位移到距离曲轴中心线最远时的位置。

（2）下止点（又叫下死点）——活塞顶面位移到距离曲轴中心线最近时的位置。

（3）活塞冲程（又叫活塞行程）——活塞的上止点与下止点间的距离，单位为毫米。活塞移动一个行程时，曲轴旋转半圈（180度）。因此，活塞冲程等于曲柄半径的两倍。

（4）燃烧室容积（又叫压缩室容积）——活塞在上止点时，活塞顶以上（包括活塞顶部的凹坑）和气缸盖底部（包括气缸盖内部的辅助燃烧室）之是所构成空间的容积，单位为升。

（5）气缸工作容积——活塞在上下止点位置时其间的气缸容积，单位为升。

（6）发动机排量——一台内燃机各个气缸工作容积之和（对单缸内燃机其排量就是气缸工作容积），单位为升。

（7）气缸总容积——活塞在下止点位置时，活塞上部所有密封容积，单位为升。

气缸总容积=燃烧室容积+气缸工作容积

（8）压缩比——气缸总容积与燃烧室容积的比值

压缩比=气缸总容积

—————

燃烧室莼?BR> 压缩比表示活塞由下止点移到上止点时，气体在气缸内被压缩的程度。压缩比越大，压缩时气体在气缸内被压缩得就越高。柴油机压缩比的范围一般为16～20。汽油机压缩比的范围一般为6～8。

二、内燃机的工作原理

内燃机的工作原理是利用燃料在气缸内燃烧产生的热能，通过气体受热膨胀推动活塞移动，再经过连杆传递到曲轴使其旋转做功。

1

1.内燃机性能有哪些？

答：动力性，经济性，可靠耐久性，使用维修性，排放噪声性，加工工艺性。

2.内燃机如何分类？分为几类？

答：1按实现循环的方式分1四冲程内燃机2二冲程内燃机

2按燃料种类分1液体燃料2气体燃料

3按点火方式分1外然点火2压燃点火

4按混合气形式分1外源2内源

5按压缩比分1高2低

6按循环加热方式分1定额加热循环2定压加热循环3混合加热循环

7按调节符合方式分1量调节（汽油）2质调节（柴油）

8按进气方式1增压2非增压

9按用途分

10按冷却方式分1水冷2风冷

11按气缸排列方式分1直到 2V W 3水平

3.试比较活塞式内燃机的各种理论循环？

答：1ε和q1相同 q1v=q1=q1p

q2vηt>ηtp

2ε和q2相同 q2v=q2=q2p

q1v>q1>q1p ηtv>ηt>ηtp

3Pmax和Tmax相同 q2v=q2=q2p

q1v

123

结论：1对于点燃式内燃机ε相同时定容循环最高。 2对于压燃式内燃机一般高速内燃机应接混合循环工作接近定容。

3对于高增压内燃机，受机件强度设计，定压循环热效率最高。

4.简述四行程内燃机的实际循环？并画出P-φ图，如何评定内燃机的实际循环？

答：四冲程内燃机是曲轴旋转两周完成一个实际工作循环是有进气，压缩，燃烧，膨胀，排气五个过程组成。

1进气过程：活塞由上止点向下止点移动，此时进气门打开，排气门关闭。

2压缩过程：活塞由下止点向上止点移动，此时进气门均关闭，汽缸内工质由于受到压缩，温度，压力都不断上升。

3燃烧过程：活塞运动到在上止点附近，此时进排气门均关闭。

4膨胀过程：进排气门关闭，高温高压的工质推动活塞由上止点向下止点移动，达到做功的目的，随后气缸内的压力和温度均迅速降低。

5排气过程：活塞由下止点向上止点移动，排气门打开，将气缸内的废气排出。发动机的实际工作过程是实际循环的周而复始。评定内燃机的实际循环主要控制点火提前角的大小和进排气门的时间等。
