全站仪的具体使用方法

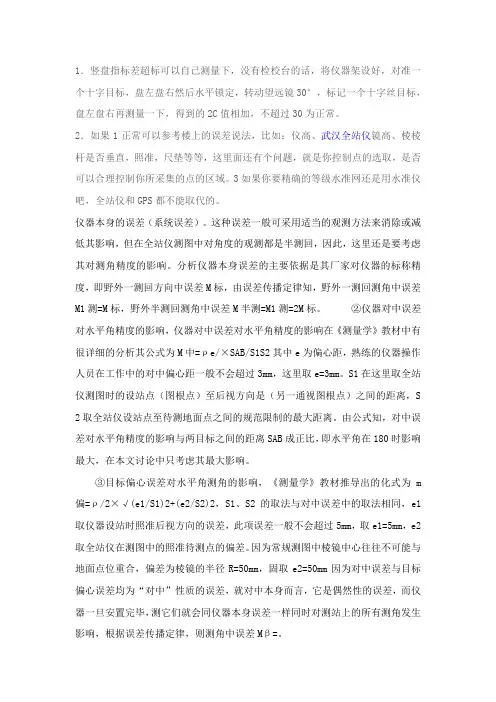

1．竖盘指标差超标可以自己测量下，没有检校台的话，将仪器架设好，对准一个十字目标，盘左盘右然后水平锁定，转动望远镜30°，标记一个十字丝目标，盘左盘右再测量一下，得到的2C值相加，不超过30为正常。

2．如果1正常可以参考楼上的误差说法，比如：仪高、武汉全站仪镜高、棱棱杆是否垂直，照准，尺垫等等，这里面还有个问题，就是你控制点的选取，是否可以合理控制你所采集的点的区域。3如果你要精确的等级水准网还是用水准仪吧，全站仪和GPS都不能取代的。

仪器本身的误差（系统误差）。这种误差一般可采用适当的观测方法来消除或减低其影响，但在全站仪测图中对角度的观测都是半测回，因此，这里还是要考虑其对测角精度的影响。分析仪器本身误差的主要依据是其厂家对仪器的标称精度，即野外一测回方向中误差M标，由误差传播定律知，野外一测回测角中误差M1测=M标，野外半测回测角中误差M半测=M1测=2M标。 ②仪器对中误差对水平角精度的影响，仪器对中误差对水平角精度的影响在《测量学》教材中有很详细的分析其公式为M中=ρe/×SAB/S1S2其中e为偏心距，熟练的仪器操作人员在工作中的对中偏心距一般不会超过3mm，这里取e=3mm。S1在这里取全站仪测图时的设站点（图根点）至后视方向是（另一通视图根点）之间的距离，S2取全站仪设站点至待测地面点之间的规范限制的最大距离。由公式知，对中误差对水平角精度的影响与两目标之间的距离SAB成正比，即水平角在180时影响最大，在本文讨论中只考虑其最大影响。

③目标偏心误差对水平角测角的影响，《测量学》教材推导出的化式为m偏=ρ/2×√(e1/S1)2+(e2/S2)2，S1、S2的取法与对中误差中的取法相同，e1取仪器设站时照准后视方向的误差，此项误差一般不会超过5mm，取e1=5mm，e2取全站仪在测图中的照准待测点的偏差。因为常规测图中棱镜中心往往不可能与地面点位重合，偏差为棱镜的半径R=50mm，固取e2=50mm因为对中误差与目标偏心误差均为“对中”性质的误差，就对中本身而言，它是偶然性的误差，而仪器一旦安置完毕，测它们就会同仪器本身误差一样同时对测站上的所有测角发生影响，根据误差传播定律，则测角中误差Mβ=。

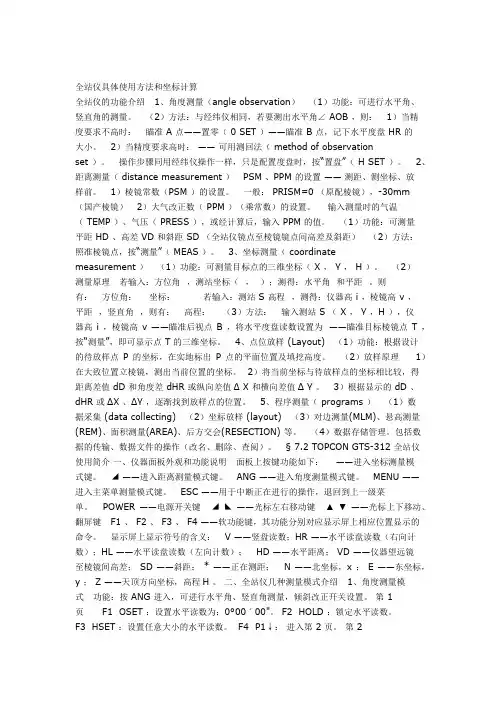

全站仪具体使用方法和坐标计算

全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则： 1）当精度要求不高时： 瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。 2）当精度要求高时： —— 可用测回法（ method of observation

set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。 2、距离测量（ distance measurement ） PSM 、PPM 的设置 —— 测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般： PRISM=0 （原配棱镜），-30mm

（国产棱镜） 2）大气改正数（ PPM ）（乘常数）的设置。 输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。 （1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（ MEAS ）。 3、坐标测量（ coordinate

measurement ） （1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。 （2）测量原理 若输入：方位角 ，测站坐标（ ， ）；测得：水平角 和平距 。则有： 方位角： 坐标： 若输入：测站 S 高程 ，测得：仪器高 i ，棱镜高 v ，平距 ，竖直角 ，则有： 高程： （3）方法： 输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为 ——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。 4、点位放样 (Layout) （1）功能：根据设计的待放样点 P 的坐标，在实地标出 P 点的平面位置及填挖高度。 （2）放样原理 1）在大致位置立棱镜，测出当前位置的坐标。 2）将当前坐标与待放样点的坐标相比较，得距离差值 dD 和角度差 dHR 或纵向差值Δ X 和横向差值Δ Y 。 3）根据显示的 dD 、dHR 或ΔX 、ΔY ，逐渐找到放样点的位置。 5、程序测量（ programs ） （1）数据采集 (data collecting) （2）坐标放样 (layout) （3）对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION) 等。 （4）数据存储管理。包括数据的传输、数据文件的操作（改名、删除、查阅）。 § 7.2 TOPCON GTS-312 全站仪使用简介 一、仪器面板外观和功能说明 面板上按键功能如下： ——进入坐标测量模式键。 ◢ ——进入距离测量模式键。 ANG ——进入角度测量模式键。 MENU ——进入主菜单测量模式键。 ESC ——用于中断正在进行的操作，退回到上一级菜单。 POWER ——电源开关键 ◢ ◣ ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1 、 F2 、 F3 、 F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令。 显示屏上显示符号的含义： V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距； N ——北坐标，x ； E ——东坐标，y ； Z ——天顶方向坐标，高程H 。 二、全站仪几种测量模式介绍 1、角度测量模式 功能：按 ANG 进入，可进行水平角、竖直角测量，倾斜改正开关设置。 第 1

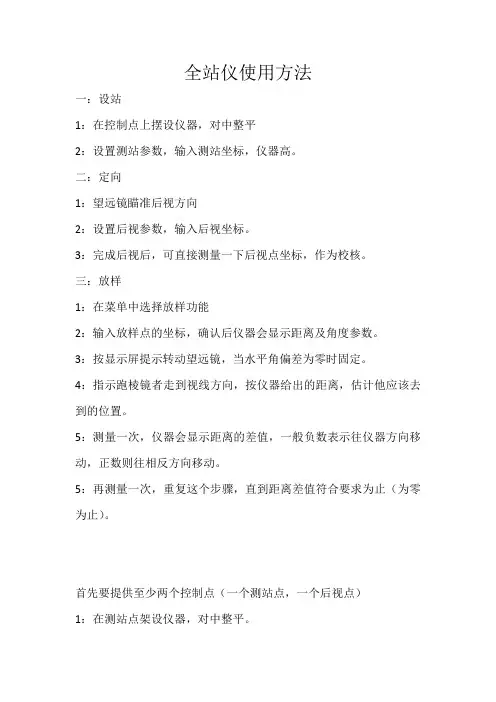

全站仪使用方法

一：设站

1：在控制点上摆设仪器，对中整平

2：设置测站参数，输入测站坐标，仪器高。

二：定向

1：望远镜瞄准后视方向

2：设置后视参数，输入后视坐标。

3：完成后视后，可直接测量一下后视点坐标，作为校核。

三：放样

1：在菜单中选择放样功能

2：输入放样点的坐标，确认后仪器会显示距离及角度参数。

3：按显示屏提示转动望远镜，当水平角偏差为零时固定。

4：指示跑棱镜者走到视线方向，按仪器给出的距离，估计他应该去到的位置。

5：测量一次，仪器会显示距离的差值，一般负数表示往仪器方向移动，正数则往相反方向移动。

5：再测量一次，重复这个步骤，直到距离差值符合要求为止（为零为止）。

首先要提供至少两个控制点（一个测站点，一个后视点）

1：在测站点架设仪器，对中整平。 2：将棱镜放在后视点上。

3：仪器从菜单键进入---放样---测站点坐标输入----后视点坐标输入后，仪器会提示“是否瞄准目标”，选确认就可以了。

4：输入放样点坐标（N、E），就可以开始放样了。

输入要放样点的坐标，转仪器角度归零，在视线上架设棱镜测量，调整棱镜在视线上的距离，距离差为零就行了。

HR水平角（右）HL水平角（左）

HD水平距离

dZ放样点离测站点高差

ESC取消输入或返回至上一状态

SFT切换键

PAGE翻页键

全站仪的使用方法

一全站仪简介

全站仪，即全站型电子速测仪（Electronic Total Station）。是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。

二全站仪的组成

全站仪几乎可以用在所有的测量领域。全站仪由电源部分、测角系统、测距系统、数据处理部分、通讯接口、及显示屏、键盘等组成。

同电子经纬仪、光学经纬仪相比，全站仪增加了许多特殊部件，因此而使得全站仪具有比其它测角、测距仪器更多的功能，使用也更方便。这些特殊部件构成了全站仪在结构方面独树一帜的特点。

1同轴望远镜

全站仪的望远镜实现了视准轴、测距光波的发射、接收光轴同轴化，使得望远镜一次瞄准即可实现同时测定水平角、垂直角和斜距等全部基本测量要素的测定功能。加之全站仪强大、便捷的数据处理功能，使全站仪使用极其方便。

2双轴自动补偿

作业时若全站仪纵轴倾斜，会引起角度观测的误差，盘左、盘右观测值取中不能使之抵消。而全站仪特有的双轴（或单轴）倾斜自动补偿系统，可对纵轴的倾斜进行监测，并在度盘读数中对因纵轴倾斜造成的测角误差自动加以改正，也可通过将由竖轴倾斜引起的角度误差，由微处理器自动按竖轴倾斜改正计算式计算，并加入度盘读数中加以改正，使度盘显示读数为正确值，即所谓纵轴倾斜自动补偿。

双轴自动补偿的所采用的构造:使用一水泡（该水泡不是从外部可以看到的，与检验校正中所描述的不是一个水泡）来标定绝对水平面，该水泡是中间填充液体，两端是气体。在水泡的上部两侧各放置一发光二极管，而在水泡的下部两侧各放置一光电管，用一接收发光二极管透过水泡发出的光。而后，通过运算电路比较两二极管获得的光的强度。当在初始位置，即绝对水平时，将运算值置零。当作业中全站仪器倾斜时，运算电路实时计算出光强的差值，从而换算成倾斜的位移，将此信息传达给控制系统，以决定自动补偿的值。自动补偿的方式初由微处理器计算后修正输出外，还有一种方式即通过步进马达驱动微型丝杆，把此轴方向上的偏移进行补正，从而使轴时刻保证绝对水平。
